SPWM专用硬件IC(GOOD)

够快速封锁输出的外部引脚；能防止上下桥臂直通的可
编程死区功能；1个增量式光电位置编码器接口。

（ 2 ）采用了高性能静态 CMOS 技术，使供电电压降为
3.3V ，减少了控制器功耗； 40MIPS 的执行速度使得指令
周期缩短到25ns，提高了控制器的实时控制能力。（3）片内有32K字的Flash程序存储器，2.5K字的数据/程
第二章电力电子变频器及 PWM控制原理
山东大学
2.5 三相SPWM专用集成电路

SPWM专用集成电路芯片用一片集成电路加上少量的外围器件生成SPWM 波形，大大简化了电路和设计成本。 SA4828 SM2001
一、SA4828及其应用

（1）载波频率设定（CFS）：设定字由
CFS0~CFS2三位组成。载波频率给出如下：
f CARR

f CLK 512 2
n 1
（2-29）
由上式求出n值，n值的二进制数即为载波频率设定字。
初始化寄存器的设置

（2）调制波频率范围（FRS）调制波频率范围设定字由FRS0~FRS2三位组成。计算如下：

（5）波形选择字。 SA4828内部有三种可选的调制波形。波形选择字由WS0、WS1 两位组成，可以通过表2-12来进行选择。
f(t) A
正弦波
0°
180°
360°
f(t) A
增强型
240° 300° 360° 0° 60° 120° 180°
WS1 0
0 1 1
2.6.1 80C196MC单片机生成SPWM波形

三相SPWM波形是由U、V、W三个单相SPWM 波形发生器生成。

abb变频器原理

abb变频器原理
ABB变频器是一种电力电子设备，用于控制和改变交流电源
频率。

它的工作原理基于PWM（脉宽调制）技术和电子器件
的开关特性。

首先，ABB变频器通过整流器将交流电源转换为直流电源。

接下来，直流电源经过滤波器进行平滑处理，以降低电路中的高频噪声。

然后，控制器对直流电压进行调整，并通过逆变器将直流电压转换为调制好的交流电压。

在逆变器的控制下，电流通过半导体开关进行开和关的操作，从而改变输出电压的频率和幅值。

这个过程是通过快速开关电路来实现的，其中包括晶闸管、MOSFET或IGBT等电子器件。

这些器件通过调整开关频率和持续时间来模拟所需的输出电压波形。

同时，ABB变频器的控制器监测反馈信号，例如电流、电压
和频率等，以实时调整开关操作。

控制器使用PWM技术，根
据输入信号的幅值和频率来生成控制信号，进而控制开关器件的工作。

通过不断调整开关的状态，ABB变频器可以实现对输出电压
频率的精确控制。

这种频率调节能力使得ABB变频器在各种
应用中广泛使用，例如电机控制、电力调节和能源管理等领域。

总结起来，ABB变频器的工作原理是通过PWM技术和电子
开关器件来控制交流电源频率，从而实现对电机和其他电力设
备的精确控制。

它是一种高效、可靠的电力电子设备，为各种工业领域的能源管理提供了重要的支持。

PWM整流器是什么？及PWM整流器控制原理

PWM整流器是什么？及PWM整流器控制原理电子元器件是推动国民经济发展的重要因素之一，然而在这个电子科技技术日新月异的时代，消费者对电子类的产品需求更是呈现出的多元化发展趋势，同时产品对电子元器件的性能有了更高的要求。

而作为被广泛应用的PWM整流器也不例外。

那么什么是PWM整流器？及PWM整流器控制原理是什么？华强北IC代购网为你一一解答。

PWM整流器是什么随着功率半导体开关器件技术的进步，电力电子变流装置得到飞速的发展，从而衍生出了以脉宽调制（PWM）为基础的各类变流装置，例如变频器、逆变电源、高频开关电源等。

经过几十年的研究与发展，PWM整流器技术已日趋成熟。

根据其能量是否可双向流动从而派生出可逆PWM整流器和不可逆PWM整流器；而其拓扑结构从最初的单向、三相电路发展到多相组合以及多电平拓扑电路；在控制开关方面，软开关调制逐渐开始代替单纯的硬开关调制；其功率等级从千瓦级发展到兆瓦级。

PWM整流器基本控制原理PWM整流器的控制目标有两个：一是使直流侧输出电压稳定；二是使交流侧输入功率因数为1或可控。

为了方便大家查阅，华强北IC代购网对PWM整流器基本控制原理归纳出以下几点：1、直接电流控制依据PWM整流器的动态方程，直接电流可对瞬时电流的波形进行高精度的控制，具有很好的动态性能，并且能够有效的防止过载和实现过流保护。

另一方面，直接电流控制对PWM整流器的控制都是采用双向闭环控制，通过直流母线电压的调节得到交流电流的电值，从而达到减小误差和产生调制的作用。

优点：良好的动态性能、高精度、低误差。

2、间接电流控制间接电流控制也成为幅相控制，通过控制整流桥交流侧击波电压的幅度值达到控制输入PWM整流器电流的目的。

与直接电流控制不一样，间接电流控制是通过开环实现对输入电流进行控制。

优点：成本低、结构简单；缺点：较大电流超调、电流震荡剧烈。

3、预测电流控制预测电流控制其本质就是采用模型误差反馈校正，根据PWM整流器实际电流的误差和电路参数等信息，计算出合适的电压矢量。

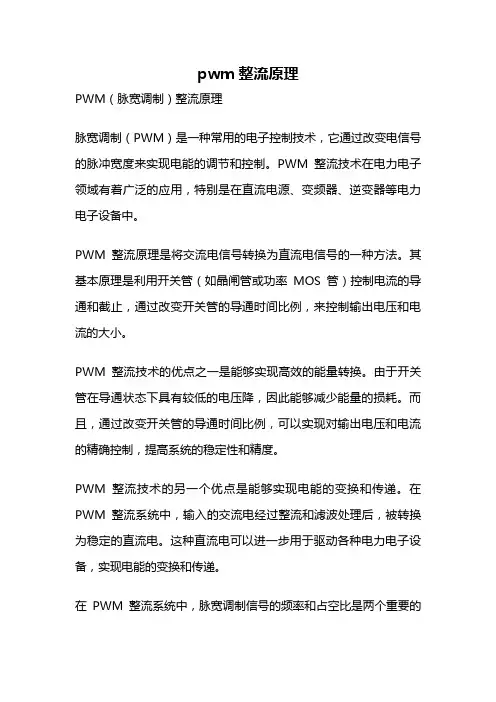

pwm整流原理

pwm整流原理PWM（脉宽调制）整流原理脉宽调制（PWM）是一种常用的电子控制技术，它通过改变电信号的脉冲宽度来实现电能的调节和控制。

PWM整流技术在电力电子领域有着广泛的应用，特别是在直流电源、变频器、逆变器等电力电子设备中。

PWM整流原理是将交流电信号转换为直流电信号的一种方法。

其基本原理是利用开关管（如晶闸管或功率MOS管）控制电流的导通和截止，通过改变开关管的导通时间比例，来控制输出电压和电流的大小。

PWM整流技术的优点之一是能够实现高效的能量转换。

由于开关管在导通状态下具有较低的电压降，因此能够减少能量的损耗。

而且，通过改变开关管的导通时间比例，可以实现对输出电压和电流的精确控制，提高系统的稳定性和精度。

PWM整流技术的另一个优点是能够实现电能的变换和传递。

在PWM整流系统中，输入的交流电经过整流和滤波处理后，被转换为稳定的直流电。

这种直流电可以进一步用于驱动各种电力电子设备，实现电能的变换和传递。

在PWM整流系统中，脉宽调制信号的频率和占空比是两个重要的参数。

频率决定了开关管的开关速度，而占空比则决定了开关管导通和截止的时间比例。

通过合理选择这两个参数，可以实现输出电压和电流的精确控制。

在实际应用中，PWM整流技术通常需要配合控制器或微处理器来实现。

控制器通过对输入信号进行采样和处理，得到脉宽调制信号的频率和占空比，并控制开关管的导通和截止。

这样，就可以实现对输出电压和电流的精确控制。

需要注意的是，PWM整流技术在实际应用中还存在一些问题和挑战。

例如，开关管的导通和截止会产生较大的电压和电流冲击，需要合理设计电路和采取保护措施。

此外，PWM整流系统的稳定性和可靠性也需要进行充分的测试和验证。

PWM整流技术是一种实现电能调节和控制的重要方法。

通过改变开关管的导通和截止时间比例，可以实现对输出电压和电流的精确控制。

同时，PWM整流技术还具有高效能量转换和电能变换传递的优点。

然而，在实际应用中需要充分考虑电路设计和保护措施，以确保系统的稳定性和可靠性。

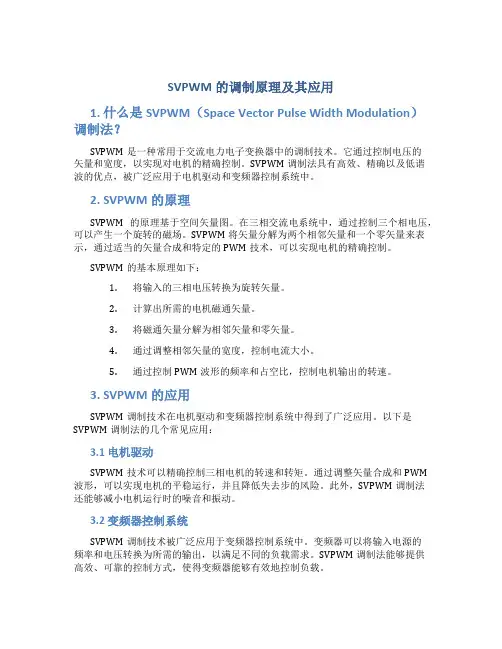

svpwm的调制原理及其应用

SVPWM的调制原理及其应用1. 什么是SVPWM（Space Vector Pulse Width Modulation）调制法？SVPWM是一种常用于交流电力电子变换器中的调制技术。

它通过控制电压的矢量和宽度，以实现对电机的精确控制。

SVPWM调制法具有高效、精确以及低谐波的优点，被广泛应用于电机驱动和变频器控制系统中。

2. SVPWM的原理SVPWM的原理基于空间矢量图。

在三相交流电系统中，通过控制三个相电压，可以产生一个旋转的磁场。

SVPWM将矢量分解为两个相邻矢量和一个零矢量来表示，通过适当的矢量合成和特定的PWM技术，可以实现电机的精确控制。

SVPWM的基本原理如下：1.将输入的三相电压转换为旋转矢量。

2.计算出所需的电机磁通矢量。

3.将磁通矢量分解为相邻矢量和零矢量。

4.通过调整相邻矢量的宽度，控制电流大小。

5.通过控制PWM波形的频率和占空比，控制电机输出的转速。

3. SVPWM的应用SVPWM调制技术在电机驱动和变频器控制系统中得到了广泛应用。

以下是SVPWM调制法的几个常见应用：3.1 电机驱动SVPWM技术可以精确控制三相电机的转速和转矩。

通过调整矢量合成和PWM 波形，可以实现电机的平稳运行，并且降低失去步的风险。

此外，SVPWM调制法还能够减小电机运行时的噪音和振动。

3.2 变频器控制系统SVPWM调制技术被广泛应用于变频器控制系统中。

变频器可以将输入电源的频率和电压转换为所需的输出，以满足不同的负载需求。

SVPWM调制法能够提供高效、可靠的控制方式，使得变频器能够有效地控制负载。

3.3 电网接口SVPWM技术还可以应用于电网接口中。

电网接口是将分布式能源（如太阳能、风能）与电网进行连接的装置。

SVPWM调制技术可以控制电能的输入和输出，实现电网与分布式能源的平衡，并确保电网的稳定运行。

3.4 可再生能源系统在可再生能源系统中，如风力发电、太阳能发电等，SVPWM调制技术可以有效管理电能的转换和输送。

PWM控制原理

负载电流为正的区间，V1 和V4导通时，uo等于Ud 。
图6－4 单相桥式PWM逆变电路
一. 计算法和调制法
2.调制法
V4关断时，负载电流通过V1和VD3续流，uo=0 负实载际电上流io从为V负D的1和区V间D4，流过V1，和仍V4有仍u导o=通U，d 。io为负，
VV43关和断VDV13续开流通，后u，o=io0从。 u电o平总。可得到Ud和零两种
求得a1、a2和a3 。
O a1
a2 a3
p
2p
wt
-Ud
图6-9 特定谐波消去法的输出PWM波形
一. 计算法和调制法
在三相对称电路的线电压中，相电压所含的3次谐波相
消去互两抵种消。特定频率的谐波
可考虑消去5次和7次谐波，得如下联立方程：
a1
2Ud
p
(12cosa1
2cosa2
2cosa3)
a5
2Ud
5p
(12cos5a1
2cos5a2
2cos5a3)
0
（6－5）
a7
2Ud
7p
(12cos7a1
2cos7a2
2cos7a3)
0
给定a1，解方程可得a1、a2和a3。a1变，a1、a2和a3也相
应改变。
一. 计算法和调制法
一般在输出电压半周期内，器件通、断各k次，考虑到PWM波四分之一周期对称，k个开关时刻可控，除用一个自由度控制基波幅值外，可
wt
-Ud
-Ud
图6-5 单极性PWM控制方式波形图6-5 双极性PWM控制方式波形
对照上述两图可以看出，单相桥式电路既可采取单极性调制，也可采用双极性调制，由于对开关器件通断控制的规律不同，它们的输出波形也有较大的差别。

pwm控制的工作原理

pwm控制的工作原理
PWM（Pulse Width Modulation）是一种常用的调节输出信号的方法，其工作原理是通过改变脉冲的宽度来控制输出信号的平均功率。

具体而言，PWM的工作原理是将一个固定频率的方波信号周期性地调节脉冲的宽度，使得脉冲宽度与要输出的模拟信号的幅值成比例。

在一个完整的周期内，脉冲的宽度和高电平的时间段（通常为1）之间相对比例，而低电平的时间段则是不断变化的。

通过改变脉冲的宽度，可以使得脉冲的平均值对应不同的模拟信号幅值。

当脉冲的宽度较窄时，脉冲信号的平均值较小，对应较低的模拟信号幅值；当脉冲的宽度较宽时，脉冲信号的平均值较大，对应较高的模拟信号幅值。

PWM控制的工作原理可以通过使用开关元件如晶体管或MOSFET来实现。

当PWM信号的高电平时间段到来时，开关元件导通，输出电压或电流将传递到负载；当PWM信号的低电平时间段到来时，开关元件截断，负载断开，可通过控制频率和脉宽比来控制输出信号的平均功率。

总之，PWM控制通过不断调节脉冲宽度来实现对输出信号的调节，是一种常用的控制方法，广泛应用于电子电路、电机驱动、灯光调光等领域。

三电平变频器pwm的原理

三电平变频器（PWM）是一种电力电子装置，用于将直流电源转换为可变频率和可变幅值的交流电源。

它通过控制开关器件的开关时间和开关频率，实现对输出电压的调节。

三电平变频器的原理如下：
1. 输入电压：三电平变频器的输入电压通常为直流电压，可以是电池、整流器等提供的直流电源。

2. 桥式逆变器：三电平变频器采用桥式逆变器的结构，由四个开关器件（通常是MOSFET或IGBT）组成。

这四个开关器件分为两对，每对开关器件分别连接到一个交流输出端。

3. 脉宽调制（PWM）：通过控制开关器件的开关时间和开关频率，可以实现对输出电压的调节。

脉宽调制技术是一种将模拟信号转换为数字信号的技术，通过改变数字信号的脉冲宽度来控制输出电压的大小。

4. 三电平输出：三电平变频器的输出电压具有三个不同的电平，分别为正电平、零电平和负电平。

通过控制开关器件的开关时间和开关频率，可以实现对输出电压的三个电平的调节。

5. 滤波器：为了去除输出电压中的高频噪声和谐波，通常在输出端添加一个滤波器，用于平滑输出电压。

通过以上原理，三电平变频器可以实现对输出电压的可变频率和可变幅值的调节，从而满足不同应用场景对电源的需求。

变频器作用及工作原理

变频器作用及工作原理变频器（Inverter）是一种电力电子设备，用于将直流电能转换为交流电能，并控制交流电能的频率和电压。

它广泛应用于电机控制、能源转换和电力供应等领域。

本文将详细介绍变频器的作用和工作原理。

一、变频器的作用变频器主要有以下几个作用：1.电机控制：变频器是电机的调速装置，通过调节变频器的输出频率，可以控制电机的转速。

这可以实现电机的软启动、减速、定速等功能，适应不同负载要求，并提高电机的效率。

2.节能降耗：电机在不同负载下运行，其效率往往不同。

变频器可以根据实际负载情况动态调整电机的转速，使其在高效区运行，提高电机的电能利用率，从而实现节能降耗的目的。

3.减少机械冲击：传统的启动方式，如星角启动、直接启动等，会对机械设备产生较大的起动冲击，影响设备的使用寿命。

而变频器可以实现电机的软启动，通过逐步增加电机的电压和频率，减少起动冲击，延长设备的使用寿命。

4.改善产品质量：通过调节电机的转速，可以改变产品的制造工艺和生产流程，提高产品的质量和稳定性。

特别是在一些对速度要求较高、精度要求较高的场合，变频器的精确调速功能显得尤为重要。

二、变频器的工作原理变频器的工作原理主要包括整流、滤波、逆变和控制等几个环节。

1.整流：变频器的输入端接收交流电源，通过整流单元将交流电源转换成直流电。

常见的整流电路有单相整流桥和三相整流桥，可以将交流电源直接整流为直流电源。

2.滤波：经过整流后的直流电存在较大的纹波成分，需要通过滤波电路进行处理，使直流电的纹波尽可能平滑。

滤波电路通常由电容和电感组成，能够对电压进行平滑滤波。

3.逆变：经过滤波的直流电经由逆变单元转换为交流电。

逆变单元通常由可控硅、晶闸管或MOS管等元件组成，通过控制这些元件的导通和截止，可以改变输出交流电的频率和电压。

4.控制：通过控制逆变单元的开关状态，实现对输出交流电的频率、电压和波形的精确控制。

控制方式有模拟控制和数字控制两种，常见的有脉宽调制（PWM）和向量控制等。

电力电子与变频控制技术

电力电子与变频控制技术电力电子与变频控制技术在现代电气工程中扮演着重要的角色。

随着科技的不断发展，电力电子与变频控制技术不仅在工业领域得到广泛应用，而且在家庭和交通运输领域也有着重要的地位。

本文将探讨电力电子与变频控制技术的原理、应用以及未来的发展趋势。

首先，让我们来了解一下电力电子与变频控制技术的基本原理。

电力电子是一门研究电能的转换、调节和控制的学科，它通过使用半导体器件，如晶闸管、可控硅等，将电能转换为所需的电压、电流和频率。

而变频控制技术是指通过改变电源的频率来控制电机的转速和输出功率。

这种技术不仅可以提高电机的效率，还可以实现精确控制和节能。

电力电子与变频控制技术在工业领域有广泛的应用。

例如，电力电子可以用于变频器，将交流电转换为直流电，然后再将其转换为所需的频率和电压，以驱动各种类型的电机。

这种技术在制造业中的应用非常广泛，可以用于控制机械设备的运行速度和输出功率，提高生产效率和质量。

此外，电力电子还可以用于电力系统中的电力调节和稳定，使电力系统能够更好地适应负载变化和电网故障。

除了工业领域，电力电子与变频控制技术在家庭和交通运输领域也有着重要的应用。

在家庭中，变频控制技术可以用于家电产品，如空调、洗衣机和冰箱等。

通过控制电机的转速和功率输出，可以实现更加智能化和节能的家电产品。

在交通运输领域，电力电子与变频控制技术可以用于电动汽车和高铁等交通工具。

通过控制电机的转速和输出功率，可以提高交通工具的性能和能效，减少能源消耗和环境污染。

未来，电力电子与变频控制技术将继续发展和创新。

随着可控硅、晶闸管等器件的不断进步，电力电子技术将更加高效和可靠。

同时，随着电动汽车和可再生能源的快速发展，电力电子与变频控制技术也将面临更大的挑战和机遇。

例如，电力电子技术可以用于电动汽车的快速充电和电池管理系统，以提高电动汽车的续航里程和充电效率。

此外，电力电子技术还可以用于可再生能源的并网和储能系统，以实现清洁能源的高效利用和稳定供应。
