单相全桥PWM整流电路的工作原理
pwm整流电路原理
pwm整流电路原理
PWM整流电路是一种常见的电子电路，用于将脉宽调制（PWM）信号转换为直流信号。
它可以有效地将高频脉冲信
号转换为平滑的直流电压输出。
整流电路的核心部分是二极管桥。
二极管桥由四个二极管组成，通常是正向导通的。
当PWM输入信号的脉冲高电平时，二极
管桥的两个对角线上的二极管导通，从而将信号的正半周期传导到输出端。
当PWM输入信号的脉冲低电平时，二极管桥的
另外两个对角线上的二极管导通，从而将信号的负半周期传导到输出端。
在整流电路中，输出端通常连接一个滤波电路，以减小输出端的纹波电压。
滤波电路由电容和电感组成，可以将输出端的脉冲信号滤除，从而获得较为平滑的直流电压输出。
整流电路还可以通过PWM信号的调制比例来控制输出端的电
压大小。
调整PWM信号的高电平时间与低电平时间的比例可
以改变整流电路的输出电压。
通过调节PWM信号的占空比，
整流电路可以实现电压的控制功能。
综上所述，PWM整流电路通过二极管桥和滤波电路将脉宽调
制信号转换为直流信号。
它广泛应用于电子设备中，如电源供应器、直流电动机控制等领域。
PWM整流工作原理
PWM整流工作原理1.开关电源：PWM整流电路由一对开关电路组成，通常是MOSFET或IGBT（绝缘栅双极晶体管）。
2.控制信号：通过其中一种控制算法，将输入的直流电源信号转换为控制开关的PWM信号。
控制算法通常基于反馈控制，可以使用PID（比例积分微分）控制器或其他控制算法。
3. PWM信号：PWM信号是脉冲信号，其占空比（Pulse Width）根据控制算法的输出变化。
占空比是指PWM信号高电平持续的时间与一个周期内总时间的比例。
通过调整占空比，可以控制开关电路的导通和断开时间。
4.输出滤波：PWM信号通过一个滤波电路，将其转换为平滑的直流输出。
滤波电路通常是一个电感和电容的组合，用于滤除PWM信号中的高频噪声。
5.输出电压：整流电路将滤波后的PWM信号转换为输出电压。
当PWM信号高电平时，开关电源导通，将直流电源的电能储存在电感中。
当PWM信号低电平时，开关电源断开，电感中储存的能量被转移到输出电容上，供电给负载。
6.负载控制：输出电压经过调整和稳压电路控制，以保持恒定的输出电压。
控制电路根据负载的变化，调整PWM信号的占空比，以保持输出电压的稳定性。
1.高效性：PWM整流技术可以通过准确控制开关的导通和断开时间，最大限度地减少功率损耗，并提高整流电路的效率。
2.精确控制：PWM信号的占空比可以很容易地调整，以实现对输出电压的精确控制。
由于PWM整流技术可提供高频开关特性，因此调整输出电压的响应速度非常快。
3.可靠性：PWM整流电路中的开关元件通常由可靠的MOSFET或IGBT 组成，其寿命较长。
此外，PWM整流技术还具有较少的电磁干扰和噪声。
4.小尺寸：由于高效性和精确控制的特性，PWM整流电路可以使用较小的电感和电容组件，从而减小整流电路的体积。
5.可调度：PWM整流技术可以适应各种负载变化，通过调整占空比，以保持稳定的输出电压和电流。
总之，PWM整流工作原理是基于PWM信号控制开关导通和断开时间，实现高效的切换电流输出。
5_PWM整流电路
5.3.1 倍流整流电路
1)输出滤波电容C0值很大，iL中谐波均从C0流过，负载R0中仅流过直流 分量I0，故输出电压无纹波，即u0≡U0。 2)滤波电感L1=L2=L，无直流内阻且数值较大。
5.3.1 倍流整流电路
图5-3 图5-2b中各时区的 等效电路 a)时区A b)时区B c)时区C
5.3.2 同步整流电路
j
· UN · UAB
d)
d
· UL · UR
超前角为j
5.2.1 实际 条件 下的 电路 分析
图5-15 λ=1时 电路的电量波 形
5.2.1 网侧功 率因数λ =-1时的 电路分 析
图5-17 λ=-1时 电路的电量波形
2．三相PWM整流电路
5.2.1
PWM整流电路的工作原理
三相桥式PWM整流电路，是最基本的PWM整流电路之一，应用 最广。 工作原理和前述的单相全 T1 T3 T5 桥电路相似，只是从单相 ia ua D1 D3 D5 扩展到三相。 A L R 进行SPWM控制，在交流 ub ib s s + 负 u B C 输入端A、B和C可得 载 d uc ic SPWM电压，按图3-20a C D4 D6 D2 T4 的相量图控制，可使ia、ib、 ic为正弦波且和电压同相 T6 T2 且功率因数近似为1。 和单相相同，该电路也可 工作在逆变运行状态及图c 或d的状态。
D2
+
C2 D3 ud 负
载
a) T 1 D1 T 3 Ls us A is R s
+ B
T2
D2 T 4 D 4 b)单相全桥电路
5.2.1
PWM整流电路的工作原理
(1)单相全桥PWM整流电路的工作原理 正弦信号波和三角波相比较的方 法对图中的T1~T4进行SPWM控制， 就可以在桥的交流输入端AB产生 一个SPWM波uS。
PWM整流电路
R ia
Ua
(udc
Sa
uNO )
(9.8)
同理可得b相和c相的微分方程如下:
Ls
dib dt
R ib
Ub
(udc
Sb
uNO )
Ls
dic dt
R ic
Uc
(udc
Sc
uNO )
(9.9) (9.10)
9.3.1三相PWM整流器动态数学模型
对于三相平衡系统，有: U a U b U c 0 ，将式(9.8)、(9.9)、(9.10)变
将式(9.5)、式(9.6)代入式(9.4)得: Ls
Sa Sa 1
Rt Rs
dia dt
R
R ia
Ua
[(ia
Rt
U dc ) Sa ia
(9.7)
Rt
Sa
u NO
]
同一桥臂上下开关不能同时导通，即 Sa Sa 1，同时约定Rt Rs R ,则式
(9.7)可写为:
Ls
dia dt
9.3.1三相PWM整流器动态数学模型
对a相电路，有:
Ls
dia dt
Rs
ia
Ua
(uAN
uNO )
(9.4)
设 R1 为IGBT的等效电阻，当上桥臂开关导通，且下桥臂开关关断时，有:
u AN ia Rt udc
(9.5)
当下桥臂导通，上桥臂关断时有:
u AN ia Rt
(9.6)
种拓扑结构中以多个功率开关串联使用，并采用二极管箱位以 获得交流输出电压的三电平调制，因此，三电平 VSR 在提高 耐压等级的同时有效的 降低了交流侧谐波电压
、电流，从而改善了其
PWM整流电路及其控制方法
PWM整流电路及其控制方法实用的整流电路几乎都是晶闸管整流或二极管整流晶闸管相控整流电路：输入电流滞后于电压，且谐波分量大，因此功率因数很低二极管整流电路：虽位移因数接近1，但输入电流谐波很大，所以功率因数也很低把逆变电路中的S P W M控制技术用于整流电路，就形成了P W M整流电路可使其输入电流非常接近正弦波，且和输入电压同相位，功率因数近似为1，也称单位功率因数变流器，或高功率因数整流器6.4.1 P WM整流电路的工作原理P W M整流电路也可分为电压型和电流型两大类，目前电压型的较多1．单相P W M整流电路图6-28a和b分别为单相半桥和全桥P WM整流电路半桥电路直流侧电容必须由两个电容串联，其中点和交流电源连接全桥电路直流侧电容只要一个就可以交流侧电感L s包括外接电抗器的电感和交流电源内部电感，是电路正常工作所必须的图6-28单相P W M整流电路a)单相半桥电路b)单相全桥电路单相全桥P W M整流电路的工作原理正弦信号波和三角波相比较的方法对V1~V4进行S P W M控制，就可在交流输入端A B产生S P W M波u A Bu A B中含有和信号波同频率且幅值成比例的基波、和载波有关的高频谐波，不含低次谐波由于L s的滤波作用，谐波电压只使i s产生很小的脉动当信号波频率和电源频率相同时，i s也为与电源频率相同的正弦波u s一定时，i s幅值和相位仅由u A B中基波u A B f的幅值及其与u s的相位差决定改变u A B f的幅值和相位，可使i s和u s同相或反相，i s比u s超前90°，或i s与u s相位差为所需角度相量图（图6-29）a：滞后相角δ ，和同相，整流状态，功率因数为1，P W M整流电路最基本的工作状态b：超前相角δ ，和反相，逆变状态，说明P W M整流电路可实现能量正反两方向流动，这一特点对于需再生制动的交流电动机调速系统很重要c：滞后相角δ，超前90°，电路向交流电源送出无功功率，这时称为静止无功功率发送器（S t a t i c Va r G e n er a to r—S VG）d：通过对幅值和相位的控制，可以使比超前或滞后任一角度ϕ对单相全桥P W M整流电路工作原理的进一步说明整流状态下u s>0时，（V2、VD4、V D1、L s）和（V3、VD1、V D4、L s）分别组成两个升压斩波电路，以（V2、V D4、V D1、L s）为例V2通时，u s通过V2、V D4向L s储能V2关断时，L s中的储能通过V D1、V D4向C充电u s<0时，（V1、VD3、V D2、L s）和（V4、VD2、V D3、L s）分别组成两个升压斩波电路由于是按升压斩波电路工作，如控制不当，直流侧电容电压可能比交流电压峰值高出许多倍，对器件形成威胁另一方面，如直流侧电压过低，例如低于u s的峰值，则u A B中就得不到图6-29a中所需的足够高的基波电压幅值，或u A B中含有较大的低次谐波，这样就不能按需要控制i s，i s波形会畸变可见，电压型P W M整流电路是升压型整流电路，其输出直流电压可从交流电源电压峰值附近向高调节，如要向低调节就会使性能恶化，以至不能工作2．三相P W M整流电路图6-30，三相桥式P W M整流电路，最基本的P W M整流电路之一，应用最广工作原理和前述的单相全桥电路相似，只是从单相扩展到三相进行S P W M控制，在交流输入端A、B和C可得S P W M电压，按图6-29a的相量图控制，可使i a、i b、i c为正弦波且和电压同相且功率因数近似为1和单相相同，该电路也可工作在逆变运行状态及图c或d的状态6.4.2 P WM整流电路的控制方法有多种控制方法，根据有没有引入电流反馈可分为两种没有引入交流电流反馈的——间接电流控制引入交流电流反馈的——直接电流控制1．间接电流控制间接电流控制也称为相位和幅值控制按图6-29a（逆变时为图6-29b）的相量关系来控制整流桥交流输入端电压，使得输入电流和电压同相位，从而得到功率因数为1的控制效果图6-31，间接电流控制的系统结构图图中的P W M整流电路为图6-30的三相桥式电路控制系统的闭环是整流器直流侧电压控制环控制原理和实际直流电压u d比较后送入P I调节器，P I调节器的输出为一直流电流信号i d，i d的大小和交流输入电流幅值成正比稳态时，u d=，P I调节器输入为零，P I调节器的输出i d和负载电流大小对应，也和交流输入电流幅值对应负载电流增大时，C放电而使u d下降，P I的输入端正偏差，使其输出i d增大，进而使交流输入电流增大，也使u d回升。

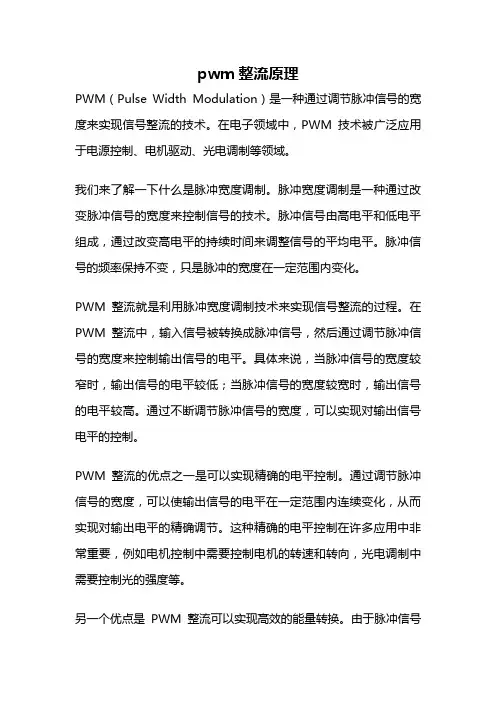

pwm整流原理
pwm整流原理PWM（Pulse Width Modulation）是一种通过调节脉冲信号的宽度来实现信号整流的技术。
在电子领域中，PWM技术被广泛应用于电源控制、电机驱动、光电调制等领域。
我们来了解一下什么是脉冲宽度调制。
脉冲宽度调制是一种通过改变脉冲信号的宽度来控制信号的技术。
脉冲信号由高电平和低电平组成，通过改变高电平的持续时间来调整信号的平均电平。
脉冲信号的频率保持不变，只是脉冲的宽度在一定范围内变化。
PWM整流就是利用脉冲宽度调制技术来实现信号整流的过程。
在PWM整流中，输入信号被转换成脉冲信号，然后通过调节脉冲信号的宽度来控制输出信号的电平。
具体来说，当脉冲信号的宽度较窄时，输出信号的电平较低；当脉冲信号的宽度较宽时，输出信号的电平较高。
通过不断调节脉冲信号的宽度，可以实现对输出信号电平的控制。
PWM整流的优点之一是可以实现精确的电平控制。
通过调节脉冲信号的宽度，可以使输出信号的电平在一定范围内连续变化，从而实现对输出电平的精确调节。
这种精确的电平控制在许多应用中非常重要，例如电机控制中需要控制电机的转速和转向，光电调制中需要控制光的强度等。
另一个优点是PWM整流可以实现高效的能量转换。
由于脉冲信号的宽度可以调节，因此可以根据需要调整输出信号的占空比。
当输出电平较高时，脉冲信号的宽度较宽，输出功率较大；当输出电平较低时，脉冲信号的宽度较窄，输出功率较小。
这种能量转换方式可以提高能量的利用效率，减少能量的损耗。
除了以上优点外，PWM整流还具有简单、可靠、成本低等特点。
由于脉冲宽度调制技术本身简单易实现，因此PWM整流电路的设计和实现也相对简单。
此外，PWM整流电路通常由少量的元件组成，因此成本较低。
同时，PWM整流电路的稳定性较高，可靠性较好。
总结一下，PWM整流是一种通过调节脉冲信号的宽度来实现信号整流的技术。
它具有精确的电平控制、高效的能量转换、简单可靠的特点。
在实际应用中，PWM整流广泛应用于电源控制、电机驱动、光电调制等领域。
单相全波整流工作原理
单相全波整流工作原理
单相全波整流电路是一种常见的电力电子器件，它将交流电转换为直流电。
其工作原理如下：
1. 输入电压：
单相交流电压作为输入信号被接入单相全波整流电路。
2. 变压器：
接入变压器将交流电压转换为所需的较低电压。
3. 整流桥：
整流桥是单相全波整流电路的核心部分。
它由四个二极管组成，形成一个桥形结构。
4. 正半周：
在正半周期中，输入的正弦波电压会从变压器输出至整流桥，流经两个二极管（通电）然后通过负载电阻。
这样，正半周的电压被整流并输出。
5. 负半周：
在负半周期中，输入的正弦波电压会从变压器输出至整流桥，流经另外两个二极管。
这两个二极管会被反向偏置，即在这个周期内不导通。
因此，负半周的电压会被整流并输出。
6. 输出电压：
通过上述过程，正、负半周期的电压被整流，输出为一个大致为直流的电压信号。
需要注意的是，虽然输出的电压是直流的，但其仍然包含有一定的交流成分，即所谓的纹波。
为了降低纹波，往往还需要进一步使用滤波电路进行处理。
总之，单相全波整流电路通过整流桥将输入的交流电压转换为直流电压输出。
pwm占空比桥式整流 -回复
pwm占空比桥式整流-回复题目：PWM占空比桥式整流引言：桥式整流是一种常见的电力转换电路，可将交流电转换为直流电，并提供给各类电子设备供电。
PWM（脉冲宽度调制）技术是一种常用的调节电压和电流的方法。
本文将详细介绍PWM占空比桥式整流技术及其原理、应用和优势。
第一部分：PWM原理和占空比1. PWM原理：PWM技术通过改变电压或电流在线性和非线性范围内的占空比来实现精确的电压或电流调节，从而控制电路输出。
2. 占空比的概念：占空比是指PWM信号中高电平存在的时间与一个周期中总时间的比值，表示高电平所占的百分比。
通常使用百分比或小数表示。
第二部分：桥式整流技术1. 桥式整流的原理：桥式整流电路由四个开关管（二极管或MOSFET）组成，通过对这些开关管的控制，将输入的交流电转换为满波整流的直流电。
2. 传统桥式整流的缺点：传统桥式整流电路仅能实现定值整流，无法进行电压和电流的精确控制。
第三部分：PWM占空比桥式整流技术1. 技术原理：在传统桥式整流电路基础上加入PWM控制器，通过调节PWM信号的占空比来控制整流电路的输出电压和输出电流。
2. 控制方法：通过改变PWM信号的占空比，可以实现对整流电压和电流的精确调节。
具体方法包括改变PWM信号的高电位时间或周期。
3. 优点：- 可以在较宽的电压和电流范围内进行精确调节。
- 能够有效降低功耗，提高整流电路的效率。
- 控制简单，可实现数字化控制。
第四部分：应用案例1. 工业电源：PWM占空比桥式整流技术在工业电源中被广泛应用，可以有效控制直流电压和电流的输出，满足工业设备对电源稳定性和可调性的要求。
2. 可再生能源：由于可再生能源输出波动性较大，使用PWM占空比桥式整流技术可以对其输出进行精确调节和稳定控制，以便更好地应用于电网系统。
3. 汽车电子：PWM占空比桥式整流技术可用于汽车电子的电池充电和电机驱动等控制中，实现对电能输入和输出的精确调控，提高能源的利用效率。
pwm整流的基本原理
pwm整流的基本原理
PWM整流是一种高效的电力转换技术，它可以将交流电转换为直流电，并且具有高效率、低成本、可靠性高等优点。
PWM整流器的基本原理是通过控制开关管的导通和断路，使得输出电压的平均值与输入电压呈现一定比例关系，从而实现直流电的输出。
具体来说，PWM整流器由一对互补开关管和一个滤波电容组成。
当交流电源施加在整流器上时，通过控制开关管的导通和断路，可以将交流电转换为脉冲形式的直流电，这时输出电压的大小取决于开关管的导通时间和断路时间比例，即占空比。
占空比越大，输出电压的平均值越大，电流也越大；反之占空比越小，输出电压的平均值越小，电流也越小。
为了保证输出电压稳定，PWM整流器通常配备一个滤波电容，用于平滑输出电压的脉动。
同时，PWM整流器还需要一个控制电路，用于控制开关管的导通和断路，以实现所需的占空比。
总的来说，PWM整流器的基本原理是通过控制开关管的导通和断路，实现交流电到直流电的转换，并且能够灵活地控制输出电压和电流大小，从而实现高效、高可靠性的电力转换。
单相桥式整流电路图及工作原理 (含参数计算)
单相桥式整流电路图及工作原理(含参数计算)
时间：2011-04-15 21:09:07 来源：作者：
1.工作原理
单相桥式整流电路是最基本的将交流转换为直流的电路，其电路如图10.1.2所示。
图10.1.2单相桥式整流电路
（a）整流电路(b)波形图
在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。
根据图10.1.2(a)的电路图可知：
当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。
单相桥式整流电路的波形图见图10.1.2(b)。
2.参数计算
根据图10.1.2（b）可知，输出电压是单相脉动电压。
通常用它的平均值与直流电压等效。
流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析。
此时谐波分量中的二次谐波幅度最大，最低次谐波的幅值与平均值的比值称为脉动系数S。
3.单相桥式整流电路的负载特性曲线
单相桥式整流电路的负载特性曲线是指输出电压与负载电流之间的关系曲线该曲线如图10.1.3所示。
曲线的斜率代表了整流电路的内阻。
图10.1.3 负载特性曲线。
PWM逆变与整流的工作原理分析及其控制
PWM逆变与整流的工作原理分析及其控制摘要：本文首先简单说明了脉冲宽度调制（PWM）的基本原理，然后介绍PWM运用于逆变的控制电路及其调制方法，由于PWM整流技术是一项新型热门技术，本文将重点介绍，包括PWM整流的原理、工作电路和控制方法。
关键词：脉宽调制；整流；逆变引言脉宽调制（PWM）是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
简而言之，PWM是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
可以说直到目前为止，PWM在各种应用场合仍在主导地位，并一直是人们研究的热点。
1PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
冲量指窄脉冲的面积。
效果基本相同，是指环节的输出响应波形基本相同。
低频段非常接近，仅在高频段略有差异。
上述原理可以称之为面积等效原理，它是PWM控制技术的重要理论基础。
下面分析如何用一系列等幅不等宽的脉冲来代替一个正弦半波。
把图1的正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。
像这种脉冲宽度按正弦规律变化而和正弦波等效的PWM波形，也称SPWM（SinusoidalPWM）波形。
要改变等效输出正弦波的幅值时，只要按照同一比例系数改变上述各脉冲的宽度即可。
图1用PWM波代替正弦半波PWM逆变与整流2.1PWM逆变电路及其控制PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。
pwm整流器工作原理
pwm整流器工作原理
PWM整流器是一种电子设备，用于将交流电信号转换成直流
电信号。
它基于脉冲宽度调制（PWM）的原理工作。
工作原理如下：
1. 输入信号：PWM整流器的输入是交流电信号，通常为
50Hz或60Hz的正弦波。
2. 整流：通过使用扫描开关和滤波电容，交流电信号被整流成脉冲信号。
3. PWM调制：脉冲信号的宽度通过PWM调制技术进行控制。
PWM调制器根据需要生成一个高频的方波信号，并与整流得
到的脉冲信号进行比较。
4. 控制器反馈：PWM整流器的控制器根据PWM调制器输出
的方波信号与脉冲信号的比较结果，对脉宽进行调整。
5. 输出滤波：调整后的脉冲信号通过输出滤波电路进行滤波，以去除高频噪音。
6. 输出电压：最终输出的信号是直流电信号，它的波形与PWM调制信号的调制比例成正比。
整个过程中，PWM整流器的控制器不断地监测输出电压，并
做出相应的调整，以使输出电压稳定在预设的数值。
这种控制
方式允许PWM整流器在输入电压和负载变化时保持较稳定的输出电压。
总的来说，PWM整流器通过对输入交流电信号进行整流、PWM调制和控制器反馈等步骤，将其转换成稳定的直流电信号。
pwm整流器的工作状态
pwm整流器的工作状态PWM（脉宽调制）整流器是一种电力电子装置，用于将交流电转换为直流电。
它通过调节输入电压的脉冲宽度来控制输出电压的大小。
本文将逐步介绍PWM整流器的工作状态及原理，并详细解释如何实现整流功能。
第一步：PWM整流器的基本原理PWM整流器是一种利用半导体开关元件（如晶体管或MOSFET）的工作周期性和具有连续导通时间来控制电流或电压的装置。
其基本原理可分为两个部分：脉宽调制和整流功能。
脉宽调制（PWM）是一种通过调节周期性脉冲的宽度来控制平均输出电压或电流的技术。
传统电力系统中，直流电源常用于工业设备和电子设备。
然而，交流电源具有更高的传输效率和便利性，因此需要将交流电转换为直流电以供电子设备使用。
这就是PWM整流器的作用。
整流是指将交流电的负半周期通过有源开关控制为直流电的过程。
在PWM整流器中，半导体开关元件根据输入信号的脉冲宽度来切换通断状态，从而控制电流流过负载。
在负半周期的导通状态下，开关元件导通，负载电流流过，并由滤波电容存储电能；而在负半周期的断开状态下，开关元件截断，电容释放储存的电能，从而保持直流输出电压。
第二步：PWM整流器的工作步骤PWM整流器的工作步骤可分为以下几个阶段：输入滤波、输入整流、PWM 调制、输出滤波和输出稳压。
1. 输入滤波：首先，将输入的交流电经过电感和滤波电容进行滤波。
电感和滤波电容用于去除交流电中的高频噪音，并将其转换为平稳的直流电流。
2. 输入整流：滤波后的交流电通过整流电路，交流电被转换为脉冲电流。
整流电路通常采用桥式整流电路，该电路由四个二极管构成，使得负半周期的电流变为正半周期的电流。
这样，输出的脉冲电流将用于后续的PWM调制。
3. PWM调制：PWM调制器控制半导体开关元件（如晶体管或MOSFET）的导通状态和通断周期。
通常，PWM调制器通过比较器将输入信号与一个锯齿波进行比较，产生脉冲宽度调制信号。
脉冲宽度与输入信号的功率需求成正比。
单相PWM整流器单片机
单相PWM整流器单片机是一种用于控制和实现单相PWM整流的电路，通常用于直流电源的变换和调节。
下面是一个基本的单相PWM 整流器单片机的设计要点：1. 整流器基本原理-单相PWM整流器用于将交流电转换为直流电，通过PWM技术控制晶闸管或MOSFET等开关元件，实现对输入交流电的整流和调节。
2. 系统架构设计-包括输入端、PWM控制单元、电流反馈控制单元、输出端等部分。
-输入端接收交流电源输入，PWM控制单元产生控制信号，电流反馈控制单元实现电流反馈控制，输出端连接整流电路，将交流电转换为直流电输出。
3. 功能设计与实现-PWM控制单元设计：使用单片机生成PWM信号，控制晶闸管或MOSFET的导通和关断，实现对输入交流电的整流和调节。
-电流反馈控制单元设计：通过电流传感器获取输出电流信息，反馈给单片机，实现闭环控制，稳定输出电流。
-保护功能设计：设计过载保护、短路保护等功能，确保整流器和负载的安全运行。
4. 技术实现-选择适合的单片机，如STM32系列、Arduino等，具有足够的PWM 输出通道和计算能力。
-结合PWM输出控制晶闸管或MOSFET，实现对整流过程的精确控制。
-选择合适的电流传感器，如霍尔效应传感器、电流互感器等，用于获取输出电流信息。
5. 测试与部署-对整流器进行功能测试和性能测试，包括输出电流稳定性、响应速度等。
-部署整流器到实际工作中，并进行运行监控和故障排除。
6. 运营与维护-培训操作人员，确保其熟悉整流器的使用和维护。
-定期维护整流器，确保其稳定、安全地运行。
以上是一个单相PWM整流器单片机的基本设计要点，在实际应用中还需要根据具体需求和性能要求做出更详细的设计和实现。
同时，还需要考虑EMC（电磁兼容）设计、故障诊断与保护等方面的内容，以确保整流器的稳定性和可靠性。
单相桥式全控整流电路的理解
单相桥式全控整流电路的理解
嘿，朋友们！今天咱们来好好聊聊单相桥式全控整流电路。
哎呀呀，这可真是一个超级厉害的东西啊！
你想想看，电就像我们生活中的水一样，到处流动，而单相桥式全控整流电路呢，就像是一个超级厉害的管理员，能把这股电给管理得服服帖帖的！比如说，当我们要用直流电来给手机充电时，它就能出马啦，把交流电变成直流电，神奇吧！
我记得有一次和朋友讨论这个，朋友一脸疑惑地问我：“这玩意儿真有那么厉害？”我就笑着说：“那当然啦！你想想看，如果没有它，那我们很多电器不都没法正常工作啦？”就像你要去一个地方，没有地图指引你能走对路吗？单相桥式全控整流电路就是这样的地图呀！
它的工作原理其实也不难理解啦。
就是通过一些元器件的组合，让电流乖乖地按照我们想要的方向流动。
这就好比是一个十字路口，有了交警的指挥，车辆才能有序地通过，不是吗？而且啊，它还能控制电流的大小呢，就像我们调节音量一样，可以根据需要变大变小。
再给你说个例子，家里的电灯为啥能亮起来？这背后可就有单相桥式全控整流电路的功劳呀！它把交流电整成直流电，让电灯能稳定地发光发亮。
你说，它是不是超级重要！
在我看来呀，单相桥式全控整流电路真的是电气工程里的宝贝呀！有了它，我们的生活才能变得这么丰富多彩，各种电器设备才能正常运转。
它就像一个默默工作的幕后英雄，虽然我们可能不太注意到它，但却一直在为我们的生活服务呢！所以呀，可别小瞧了它哦！。
单相全桥整流电路原理
单相全桥整流电路原理
单相全桥整流电路是一种常用的电力电子器件，用于将交流电转换为直流电。
它由四个晶闸管和四个二极管组成，形成一个桥形电路。
其原理如下：
晶闸管具有一种特殊的结构，可以被用作电子开关。
当正向偏置晶闸管时，它会导通电流，而反向偏置时则不会导通。
二极管则只允许电流单向通过。
在单相全桥整流电路中，交流电源的两个输出端分别与桥形电路的两个对角线连接。
当交流电源处于正半周时，其中一个二极管和一个晶闸管导通，使得电流流过这两个元件。
这样，交流电就通过晶闸管和二极管转换为直流电。
当交流电源处于负半周时，另外一个二极管和晶闸管导通，电流流过这两个元件，同样将交流电转换为直流电。
通过这种方式，交流电源的正半周期和负半周期都被转换为直流电。
为了保证交流电源的输出电流是符合要求的直流电流，需要进行滤波处理。
一种常用的滤波方式是在电路中添加一个电容器，使得通过电容器的电流变得更加平滑。
通过控制晶闸管的导通和关断，可以控制电荷流向电容器的方式，从而改变输出电压的大小。
这样，单相全桥整流电路就可以实现对输出电压的调节。
综上所述，单相全桥整流电路利用晶闸管和二极管的导通和关
断特性，将交流电源转换为符合要求的直流电。
通过适当控制晶闸管的导通，可以实现对输出电压的调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相全桥PWM整流电路的工作原理
单相全桥PWM整流电路的工作原理
正弦信号波和三角波相比较的方法对图6-28b中的V1~V4进行SPWM
控制，就可以在桥的交流输入端AB产生一个SPWM波uAB。uAB中
含有和正弦信号波同频率且幅值成比例的基波分量，以及和三角波载
波有关的频率很高的谐波，不含有低次谐波。由于Ls的滤波作用，
谐波电压只使is产生很小的脉动。当正弦信号波频率和电源频率相同
时，is也为与电源频率相同的正弦波。us一定时，is幅值和相位仅由
uAB中基波uABf的幅值及其与us的相位差决定。改变uABf的幅值
和相位，可使is和us同相或反相，is比us超前90°，或使is与
us相位差为所需角度。
PWM整流电路的工作原理
图6-29 PWM整流电路的运行方式向量图
(2)对单相全桥PWM整流电路工作原理的进一步说明整流状态下:us
> 0时，（V2、VD4、VD1、Ls）和（V3、VD1、VD4、Ls）分别组成
两个升压斩波电路，以（V2、VD4、VD1、Ls）为例。V2通时，us通
过V2、VD4向Ls储能。V2关断时，Ls中的储能通过VD1、VD4向C
充电。us < 0时，（V1、VD3、VD2、Ls）和（V4、VD2、VD3、Ls）
分别组成两个升压斩波电路。
