摄影测量和遥感工作流程

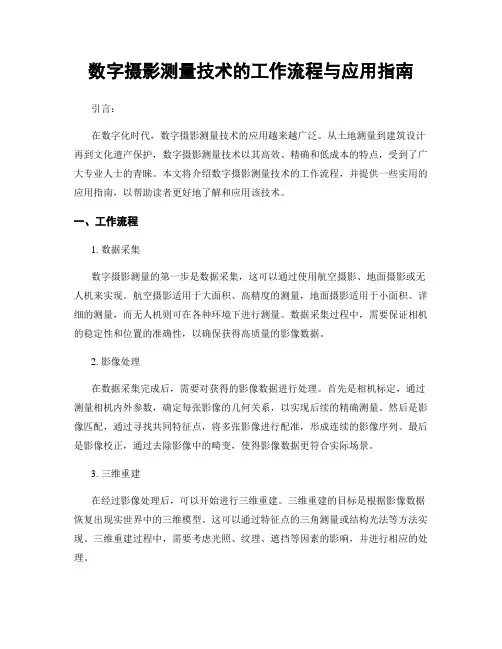

数字摄影测量技术的工作流程与应用指南

数字摄影测量技术的工作流程与应用指南引言:在数字化时代,数字摄影测量技术的应用越来越广泛。
从土地测量到建筑设计再到文化遗产保护,数字摄影测量技术以其高效、精确和低成本的特点,受到了广大专业人士的青睐。
本文将介绍数字摄影测量技术的工作流程,并提供一些实用的应用指南,以帮助读者更好地了解和应用该技术。
一、工作流程1. 数据采集数字摄影测量的第一步是数据采集,这可以通过使用航空摄影、地面摄影或无人机来实现。
航空摄影适用于大面积、高精度的测量,地面摄影适用于小面积、详细的测量,而无人机则可在各种环境下进行测量。
数据采集过程中,需要保证相机的稳定性和位置的准确性,以确保获得高质量的影像数据。
2. 影像处理在数据采集完成后,需要对获得的影像数据进行处理。
首先是相机标定,通过测量相机内外参数,确定每张影像的几何关系,以实现后续的精确测量。
然后是影像匹配,通过寻找共同特征点,将多张影像进行配准,形成连续的影像序列。
最后是影像校正,通过去除影像中的畸变,使得影像数据更符合实际场景。
3. 三维重建在经过影像处理后,可以开始进行三维重建。
三维重建的目标是根据影像数据恢复出现实世界中的三维模型。
这可以通过特征点的三角测量或结构光法等方法实现。
三维重建过程中,需要考虑光照、纹理、遮挡等因素的影响,并进行相应的处理。
4. 数据分析三维模型重建完成后,可以进行各种数据分析。
比如,可以对建筑物的体积进行计算,对地形的高程进行测量,对遥感影像进行分类等。
数据分析的目的是提取出所需的信息,并为后续的应用提供支持。
5. 应用与展示最后,通过应用与展示,将数字摄影测量的结果转化为有用的产品。
比如,可以将三维模型用于建筑设计中的空间规划,将地形数据用于土地管理和灾害预警,将遥感影像用于环境监测和资源管理等。
同时,还可以利用虚拟现实技术,将三维模型进行虚拟漫游,以提供更直观、沉浸式的展示效果。
二、应用指南1. 数据采集时,建议选择适合的设备和方法。

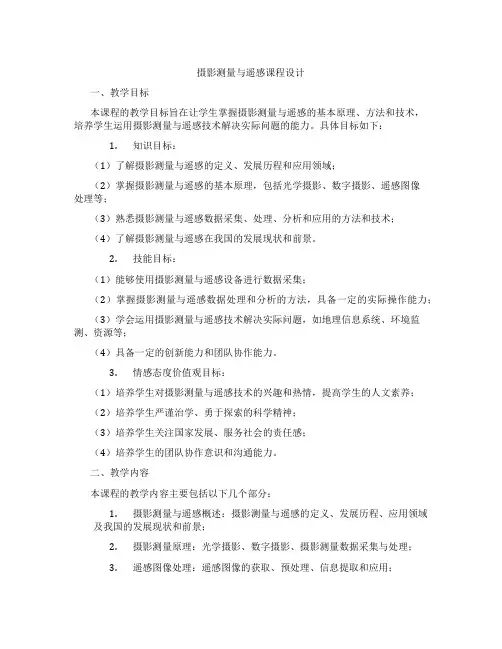

摄影测量与遥感课程设计

摄影测量与遥感课程设计一、教学目标本课程的教学目标旨在让学生掌握摄影测量与遥感的基本原理、方法和技术,培养学生运用摄影测量与遥感技术解决实际问题的能力。
具体目标如下:1.知识目标:(1)了解摄影测量与遥感的定义、发展历程和应用领域;(2)掌握摄影测量与遥感的基本原理,包括光学摄影、数字摄影、遥感图像处理等;(3)熟悉摄影测量与遥感数据采集、处理、分析和应用的方法和技术;(4)了解摄影测量与遥感在我国的发展现状和前景。
2.技能目标:(1)能够使用摄影测量与遥感设备进行数据采集;(2)掌握摄影测量与遥感数据处理和分析的方法,具备一定的实际操作能力;(3)学会运用摄影测量与遥感技术解决实际问题,如地理信息系统、环境监测、资源等;(4)具备一定的创新能力和团队协作能力。
3.情感态度价值观目标:(1)培养学生对摄影测量与遥感技术的兴趣和热情,提高学生的人文素养;(2)培养学生严谨治学、勇于探索的科学精神;(3)培养学生关注国家发展、服务社会的责任感;(4)培养学生的团队协作意识和沟通能力。
二、教学内容本课程的教学内容主要包括以下几个部分:1.摄影测量与遥感概述:摄影测量与遥感的定义、发展历程、应用领域及我国的发展现状和前景;2.摄影测量原理:光学摄影、数字摄影、摄影测量数据采集与处理;3.遥感图像处理:遥感图像的获取、预处理、信息提取和应用;4.摄影测量与遥感技术在实际应用中的案例分析:如地理信息系统、环境监测、资源等;5.摄影测量与遥感的未来发展:新技术、新方法和新应用。
三、教学方法为了提高教学效果,本课程将采用多种教学方法,包括:1.讲授法:讲解基本概念、原理和方法,引导学生掌握摄影测量与遥感的理论知识;2.案例分析法:分析摄影测量与遥感技术在实际应用中的案例,提高学生的实际操作能力;3.实验法:学生进行摄影测量与遥感实验,培养学生的实践能力;4.讨论法:鼓励学生积极参与课堂讨论,提高学生的思考能力和创新能力。

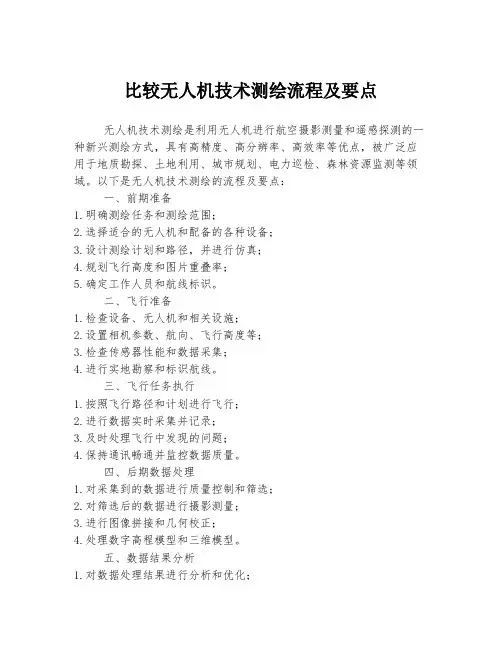

比较无人机技术测绘流程及要点

比较无人机技术测绘流程及要点
无人机技术测绘是利用无人机进行航空摄影测量和遥感探测的一种新兴测绘方式,具有高精度、高分辨率、高效率等优点,被广泛应用于地质勘探、土地利用、城市规划、电力巡检、森林资源监测等领域。
以下是无人机技术测绘的流程及要点:
一、前期准备
1.明确测绘任务和测绘范围;
2.选择适合的无人机和配备的各种设备;
3.设计测绘计划和路径,并进行仿真;
4.规划飞行高度和图片重叠率;
5.确定工作人员和航线标识。
二、飞行准备
1.检查设备、无人机和相关设施;
2.设置相机参数、航向、飞行高度等;
3.检查传感器性能和数据采集;
4.进行实地勘察和标识航线。
三、飞行任务执行
1.按照飞行路径和计划进行飞行;
2.进行数据实时采集并记录;
3.及时处理飞行中发现的问题;
4.保持通讯畅通并监控数据质量。
四、后期数据处理
1.对采集到的数据进行质量控制和筛选;
2.对筛选后的数据进行摄影测量;
3.进行图像拼接和几何校正;
4.处理数字高程模型和三维模型。
五、数据结果分析
1.对数据处理结果进行分析和优化;
2.制定分析报告和数据产品;
3.提供相应的决策支持和参考价值。
以上是无人机技术测绘的流程及要点,其具体细节需根据实际情况进行调整和改进,同时在执行任务过程中需要严格遵守安全规定和操作规程,确保任务的顺利进行和数据的有效采集。
摄影测量与遥感技术

摄影测量与遥感技术摄影测量与遥感技术在现代科技发展中扮演着重要的角色。
随着科技的日益进步,这些技术不仅在地理信息系统领域发挥着重要的作用,还在环境保护、城市规划、农业发展等各个领域中发挥着越来越大的作用。
本文将从摄影测量和遥感技术的定义、原理、应用和发展前景等方面进行论述。
摄影测量是一种通过摄影途径获得和处理地物或地形三维空间位置和属性的方法。
它主要通过获取无人机或航空摄影图像,并利用数学模型进行测量和计算,从而获得地理空间信息。
摄影测量技术主要包括摄影测量数据采集、前方交会、后方交会和测量结果处理等步骤。
通过这些步骤,我们可以获取到地物的几何形状、位置和属性信息,并用于地理信息系统的构建和更新。
遥感技术则是通过获取、解译和分析地球表面的遥感图像来获取地理空间信息的方法。
遥感技术主要分为主动遥感和被动遥感。
主动遥感是指利用主动方式发射电磁波,通过测量电磁波的反射或散射来获得地物信息。
被动遥感则是指利用自然辐射(如太阳辐射)来获取地物信息。
遥感技术主要通过卫星、飞机、无人机等载具来获取遥感图像,然后通过影像处理和解译技术来获得地理信息。
摄影测量和遥感技术在地理信息系统领域有着广泛的应用。
在城市规划中,摄影测量和遥感技术可以提供城市的地形地貌、土地利用、交通网络等信息,帮助规划师进行城市建设和规划。
在环境保护中,这些技术可以监测和评估环境污染、土地退化等问题,为环境保护提供决策依据。
在农业发展中,摄影测量和遥感技术可以提供农作物的生长状况、土壤湿度等信息,帮助农民制定农业种植策略。
此外,摄影测量和遥感技术还可以应用于自然灾害预警、资源勘查和监测、交通规划、土地管理等领域。
这些技术的广泛应用不仅提高了工作效率,也为决策者和研究人员提供了更全面、准确的数据。
摄影测量和遥感技术的发展前景十分广阔。
随着无人机技术的快速发展,摄影测量和遥感技术的数据获取和处理将更加高效和精确。
此外,人工智能和机器学习的应用也将进一步提升数据处理和解译的能力,使得摄影测量和遥感技术在各个领域中的应用更加丰富和深入。

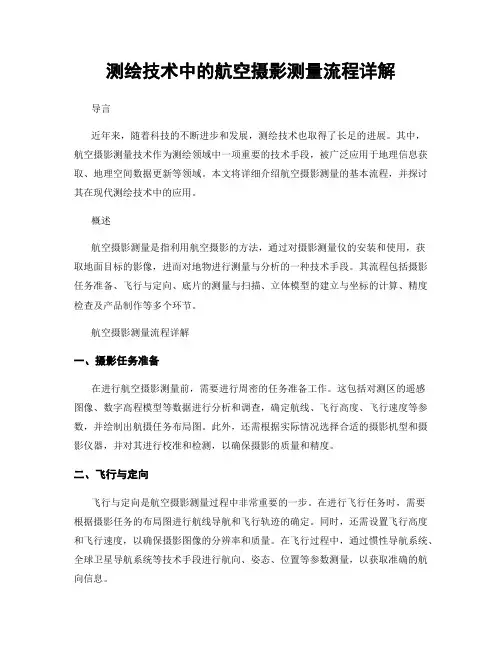

测绘技术中的航空摄影测量流程详解

测绘技术中的航空摄影测量流程详解导言近年来,随着科技的不断进步和发展,测绘技术也取得了长足的进展。
其中,航空摄影测量技术作为测绘领域中一项重要的技术手段,被广泛应用于地理信息获取、地理空间数据更新等领域。
本文将详细介绍航空摄影测量的基本流程,并探讨其在现代测绘技术中的应用。
概述航空摄影测量是指利用航空摄影的方法,通过对摄影测量仪的安装和使用,获取地面目标的影像,进而对地物进行测量与分析的一种技术手段。
其流程包括摄影任务准备、飞行与定向、底片的测量与扫描、立体模型的建立与坐标的计算、精度检查及产品制作等多个环节。
航空摄影测量流程详解一、摄影任务准备在进行航空摄影测量前,需要进行周密的任务准备工作。
这包括对测区的遥感图像、数字高程模型等数据进行分析和调查,确定航线、飞行高度、飞行速度等参数,并绘制出航摄任务布局图。
此外,还需根据实际情况选择合适的摄影机型和摄影仪器,并对其进行校准和检测,以确保摄影的质量和精度。
二、飞行与定向飞行与定向是航空摄影测量过程中非常重要的一步。
在进行飞行任务时,需要根据摄影任务的布局图进行航线导航和飞行轨迹的确定。
同时,还需设置飞行高度和飞行速度,以确保摄影图像的分辨率和质量。
在飞行过程中,通过惯性导航系统、全球卫星导航系统等技术手段进行航向、姿态、位置等参数测量,以获取准确的航向信息。
三、底片的测量与扫描完成航摄任务后,需要对航空底片进行测量与扫描。
这一步骤是将航拍底片上的地物特征进行测量和提取,进而建立地物的数学模型。
通常采用光学扫描仪对航空底片进行数字化处理,获取底片上的灰度值和坐标信息。
通过校正和配准等过程,将不同底片上的地物特征相对应,建立立体模型。
四、立体模型的建立与坐标的计算在完成底片的测量与扫描后,需要进行立体模型的建立与坐标的计算。
首先,将不同底片上的像点坐标进行匹配和配准,建立起像对关系。
然后,通过三角测量原理,根据像对关系计算出地面上的地物点的立体坐标。

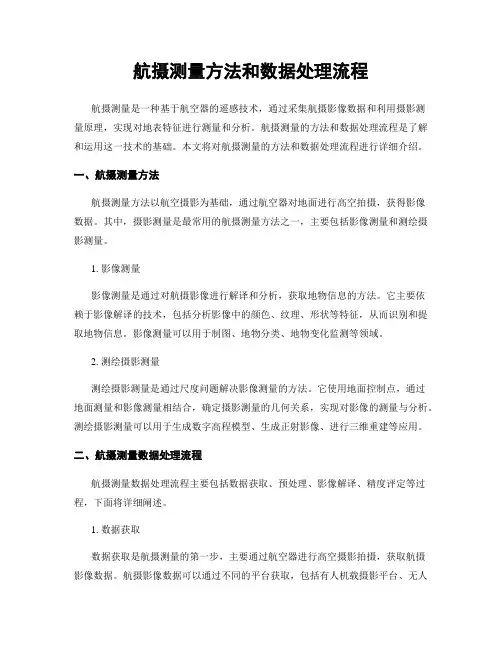

航摄测量方法和数据处理流程

航摄测量方法和数据处理流程航摄测量是一种基于航空器的遥感技术,通过采集航摄影像数据和利用摄影测量原理,实现对地表特征进行测量和分析。
航摄测量的方法和数据处理流程是了解和运用这一技术的基础。
本文将对航摄测量的方法和数据处理流程进行详细介绍。
一、航摄测量方法航摄测量方法以航空摄影为基础,通过航空器对地面进行高空拍摄,获得影像数据。
其中,摄影测量是最常用的航摄测量方法之一,主要包括影像测量和测绘摄影测量。
1. 影像测量影像测量是通过对航摄影像进行解译和分析,获取地物信息的方法。
它主要依赖于影像解译的技术,包括分析影像中的颜色、纹理、形状等特征,从而识别和提取地物信息。
影像测量可以用于制图、地物分类、地物变化监测等领域。
2. 测绘摄影测量测绘摄影测量是通过尺度问题解决影像测量的方法。
它使用地面控制点,通过地面测量和影像测量相结合,确定摄影测量的几何关系,实现对影像的测量与分析。
测绘摄影测量可以用于生成数字高程模型、生成正射影像、进行三维重建等应用。
二、航摄测量数据处理流程航摄测量数据处理流程主要包括数据获取、预处理、影像解译、精度评定等过程,下面将详细阐述。
1. 数据获取数据获取是航摄测量的第一步,主要通过航空器进行高空摄影拍摄,获取航摄影像数据。
航摄影像数据可以通过不同的平台获取,包括有人机载摄影平台、无人机、卫星等。
在数据获取时,需要注意航线设计、摄影参数设置等因素,以保证数据的质量和准确性。
2. 预处理预处理是指对航摄影像数据进行校正和校验的过程。
其中,几何校正主要包括摄影测量数据的几何纠正、辐射校正等,以提高影像的几何精度。
而光学校正是根据摄影原理,对影像进行畸变校正和亮度调整,以提高影像的色彩、对比度等特性。
3. 影像解译影像解译是对航摄影像进行信息提取和地物识别的过程。
通过分析航摄影像中的颜色、纹理、形状等特征,识别和提取地物信息。
影像解译可以使用计算机辅助解译技术,也可以借助专业人员对影像进行目视解译。
摄影测量与遥感

摄影测量与遥感1摄影测量1.1基本原理1.1.1摄影测量的定义摄影测量学是通过影像研究信息的获取、处理、提取和成果表达的一门信息科学。
1988年ISPRS在日本京都第16届大会上对摄影测量与遥感的定义:摄影测量与遥感是对非接触传感器系统获得的影像及其数字表达进行记录、量测和解译,从而获得自然物体和环境的可靠信息的一门工艺、科学和技术。
摄影测量学可从不同角度进行分类。
按摄影距离的远近分,可分为航天摄影测量、航空摄影测量、地面摄影测量、近景摄影测量和显微摄影测量。
按用途分类,有地形摄影测量和非地形摄影测量。
按处理的技术手段分,有模拟摄影测量、解析摄影测量和数字摄影测量。
1.1.2摄影测量学发展的三个阶段模拟法摄影测量(1851-1970)其基本原理是利用光学/机械投影方法实现摄影过程的反转,用两个/多个投影器,模拟摄影机摄影时的位置和姿态,构成与实际地形表面成比例的几何模型,通过对该模型的量测得到地形图和各种专题图。
解析法摄影测量(1950-1980)以电子计算机为主要手段,通过对摄影像片的量测和解析计算方法的交会方式,来研究和确定被摄物体的形状、大小、位置、性质及其相互关系,并提供各种摄影测量产品的一门科学。
数字摄影测量(1970-现在)基于摄影测量的基本原理,通过对所获取的数字/数字化影像进行处理,自动(半自动)提取被摄对象用数字方式表达的几何与物理信息,从而获得各种形式的数字产品和目视化产品。
1.1.3单张航摄像片解析航摄影像是航空摄影测量的原始资料。
像片解析就是用数学分析的方法,研究被摄景物在航摄像片上的成像规律,像片上影像与所摄物体之间的数学关系,从而建立像点与物点的坐标关系式。
像片解析是摄影测量的理论基础。
为了由像点反求物点,必须知道摄影时摄影物镜或投影中心、像片与地面三者之间的相关位置。
而确定它们之间相关位置的参数称为像片的方位元素,像片的方位元素分为内方位元素和外方为元素两部分。
内元素3个:确定摄影物镜后节点与像片之间相互位置关系的参数(x0,y0,f),可恢复摄影光束。
第一章绪论一、摄影测量与遥感的定义与任务1、摄影测量与遥感定义...

第一章 绪论一、摄影测量与遥感的定义与任务1、摄影测量与遥感定义摄影测量与遥感乃是对非接触式传感器系统获得的影像及其数字表达进行记录量测和解译,从而获得自然物体和环境的可靠信息的一门科学和技术。
传统的摄影测量学是利用光学摄影机摄影的像片,研究和确定所摄物体的形状、大小、性质及其空间位置的理论、技术和方法的一门学科。
内容包括 : 影像信息获取 影像信息处理影像信息表达 影像信息应用2、摄影测量目前的主要任务是:测制各种比例尺的地形图和专题图;建立地形数据库;为各种地理信息系统和土地信息系统提供基础数据。
3、主要特点:1).影像记录目标信息客观、逼真、丰富;2).测绘作业无需接触目标本身,不受现场条件限制;3).可测绘动态目标和复杂形态目标;4).影像信息可永久保存、重复量测使用;二、摄影测量学的分类●分类原则与方法基本要素: 目标、图像、信息●按被测目标分(按用途分):地形摄影测量 (地形图)非地形摄影测量(其他用途)●按获取目标的距离分(按距离分):航天摄影测量(<160Km) ;航空摄影测量(2Km~30Km);地面摄影测量(100m~300m);近景摄影测量(<100m) ;显微摄影测量按图像类型分:光学图像;雷达摄影测量;双介质摄影测量;X射线摄影测量按图像处理方式分(按技术方法分):模拟摄影测量(1900~1960年);解析摄影测量(1950~1980年) ;数字摄影测量(1980年~~~)三、摄影测量学的发展历史[参考资料]●1839年尼普斯和达盖尔发明摄影术。
●1851~1859年,法国陆军上校劳赛达特提出和进行交会摄影测量,这被称为摄影测量学的真正起点。
这一阶段主要用于建筑物的摄影测量。
●1858年,纳达通过气球获取了第一张地面的空中照片。
●二十世纪初,发明了立体观察方法。
1901年,立体坐标量测仪问世。
由于飞机尚未发明,主要用于地面摄影测量。
●1903年,莱特兄弟发明飞机,使航空摄影测量成为可能。
测绘技术摄影测量与遥感技巧分享

测绘技术摄影测量与遥感技巧分享近年来,随着科技的不断进步,测绘技术摄影测量与遥感技巧已经成为了现代测绘领域中不可或缺的工具。
它们的出现,不仅提升了测绘的效率和准确性,也为各行各业的发展带来了新的机遇。
本文将分享一些关于测绘技术摄影测量与遥感技巧的实用方法和经验。
一、摄影测量技巧在测绘工作中,摄影测量是一项重要的技术手段。
它通常使用无人机或航空相机进行,能够通过影像的处理分析获取目标物体的三维空间位置和形状信息。
摄影测量技巧的掌握对于测绘工作的准确性至关重要。
首先,选择合适的拍摄角度和时间是摄影测量的基础。
拍摄角度应该能够全面覆盖目标物体,并且保持相机的稳定,避免造成图像的模糊或扭曲。
此外,根据目标物体的特点,选择合适的时间段进行拍摄,以获得更清晰、详细的影像。
其次,使用高分辨率的相机和合适的镜头也是摄影测量的重要环节。
高分辨率的相机能够提供更多的细节信息,使得后期的图像处理更加准确。
而选择合适的镜头,能够在不同拍摄距离下获得更好的图像质量和解析度。
最后,正确的图像处理和分析方法是保证摄影测量结果准确的关键。
通过对图像进行校正、拼接和配准等处理,可以消除图像中的畸变和噪声,获取准确的测量数据。
同时,结合地理信息系统(GIS)技术,将图像和地理坐标进行关联,能够进一步提高测绘的准确性和可靠性。
二、遥感技巧除了摄影测量,遥感技巧也是现代测绘工作中常用的一种手段。
遥感技术能够通过对地面、大气等的物理特征进行光谱分析,获取有关地表和大气的信息,进而实现对地理环境的监测和管理。
在遥感技术的应用中,获取高质量的遥感影像是至关重要的。
首先,合理选择遥感传感器和分辨率是决定影像质量的关键。
不同的传感器具有不同的遥感能力,根据实际需求选择合适的传感器可以获得更加准确和详细的信息。
同时,根据实际需要选择合适的分辨率,可以平衡影像质量和数据量的要求。
其次,遥感影像的预处理也是保证遥感分析准确性的重要环节。
预处理包括大气校正、影像配准、辐射校正等步骤,能够消除影像中的噪声和畸变,提高后续分析的准确性和可信度。
摄影测量外业测量和内业基本流程

摄影测量外业测量和内业基本流程摄影测量是一种通过摄影机和其他测量设备来获取地面信息的测量技术。
它广泛应用于地理测绘、土地资源管理、地形分析和城市规划等领域。
摄影测量分为外业测量和内业处理两个阶段,下面将详细介绍它们的基本流程。
一、外业测量基本流程1. 准备工作在进行外业测量之前,需要进行准备工作。
需要选择合适的摄影测量设备,如航空相机、无人机或手持相机等。
需要确定测量区域范围,并进行控制点的布设。
控制点是提供地面坐标的点,用于后续的数据处理和校正。
2. 拍摄航空照片或航空视频摄影测量的核心就是通过拍摄航空照片或航空视频来获取地面信息。
在进行拍摄之前,需要规划好航线和相机设置。
航线的规划应考虑地形、测量要求和安全等因素。
相机设置包括曝光时间、焦距和像素大小等参数的选择。
3. 控制点测量在实际拍摄过程中,需要通过控制点对航空照片或航空视频进行校正。
控制点的测量可以使用全站仪、GPS仪器或其他测量设备来完成。
测量过程中需要确保控制点的精度和准确性。
4. 数据采集与处理完成航空照片或航空视频的拍摄后,需要将数据导入计算机进行处理。
处理过程包括图像的几何校正、图像的配准和三维测量等环节。
其中,几何校正是将航空照片或航空视频进行几何变换,使之符合实际地表的几何特征。
配准是将不同航线或不同时间拍摄的照片进行位置和方位的匹配,以建立全局的地理坐标系统。
三维测量是通过对航空照片或航空视频中的特征进行测量,获取地物的三维坐标。
5. 数据质量检查与验证在数据处理的过程中,需要进行数据质量检查和验证。
这包括对控制点精度的评估、图像配准的准确性检查以及地物三维坐标的误差分析等。
通过数据质量检查和验证,可以确保测量结果的可靠性和准确性。
二、内业处理基本流程1. 数据导入与管理在进行内业处理之前,需要将外业采集的数据导入计算机,并进行管理。
数据包括航空照片或航空视频、控制点坐标、地物三维坐标等。
通过数据管理,可以方便后续处理和查询。
摄影测量的基本原理和方法

摄影测量的基本原理和方法摄影测量是一种重要的地理信息获取方法,通过利用光线的传播规律和相机的成像原理,获取地物的形状、位置和空间关系等信息。
本文将探讨摄影测量的基本原理和方法,从光学成像到数字图像处理,从地面摄影到航空摄影,为读者全面了解摄影测量提供指引。
一、光学成像原理摄影测量的基础是光学成像原理。
当光线经过透镜或镜头时,会发生折射或反射,并在感光介质上形成倒立且与原物相似的实像。
在摄影测量中,我们利用相机的成像原理,通过调整相机参数(如焦距、光圈、快门速度等),来实现将地表上的地物以几何比例表达在胶片或数字传感器上的目的。
二、摄影测量的方法1. 垂直摄影垂直摄影是最常见的摄影测量方法之一。
利用具有垂直视角的摄影设备(如手持相机、航空相机或无人机相机),在垂直方向上拍摄地物。
借助于垂直摄影,我们可以获取地物在平面上的位置信息,进而进行地图制图、地形建模等应用。
2. 斜向摄影斜向摄影是指通过人工或航空器悬挂的相机设备,以一定倾角对地表进行拍摄。
相对于垂直摄影,斜向摄影可以提供更丰富的地物纹理信息和立体感。
这种方法常被用于城市规划、森林资源调查等领域。
3. 立体摄影立体摄影是指通过两个或多个相机同时拍摄同一目标,以模拟人眼的视觉效果。
通过测量不同相机位置下的视差,可以计算出地物的三维坐标。
立体摄影广泛应用于地形测量、建筑物立面测绘等领域,具有重要的实际价值。
4. 遥感摄影遥感摄影是指利用航空器或卫星从高空对地球表面进行拍摄的摄影测量方法。
遥感摄影所获取的图像可以用于遥感影像解译、环境监测、农业调查等领域。
随着卫星技术的不断发展,遥感摄影在大规模地理信息获取中发挥越来越重要的作用。
三、摄影测量的处理流程1. 内方位元素计算内方位元素包括相机的焦距、光轴偏角、主距等参数。
通过摄影畸变校正、特征点匹配等方法,可以计算得到相机的内方位元素。
2. 外方位元素测定外方位元素指的是相机拍摄时的位置和姿态参数。
通过影像地面控制点的测量、相片影像的解析和摄影几何的计算,可以推算得到相机的外方位元素。
摄影测量与遥感:像片控制测量

✓外业成果检查与验收
包括作业组的自检与互检;作业队检查并对成果组织验收、 上交。
摄影测量外业控制测量
一、像片控制点的布设 二、野外像控点的选刺、整饰及像片控制点联测
像片控制点布设的分类
全野外布点
控制点的坐标和高程全部在野外测定
非全野外布点
少量控制点在野外测定,然后在室内进行控制
(4) 拟定实施方案
对测区像片的编号;在像片上标绘已知点和图廓线; 在像片上选出控制点,并转绘到旧图上,设计合理的 像控点的平高联测方案;确定调绘片,划分调绘面积, 并拟定作业进程表。
✓外业工作施测
包括控制测量及像片判断调绘。
控制测量:踏勘已知点,根据像片上预选的控制点
到实地选点、并在像片上刺点,根据平高联测方案,进行 选点、观测、计算及成果整理。
相邻像对和相邻航线之间的像控点应尽 量公用,当不能公用时,则须分别布点
位于自由图边(测区的边界线)或非 连续作业的待测图边的像控点,一律 布在图廓线外,确保成图满幅。
像控点尽可能在摄影前布设地面标志 以提高刺点精度
点位必须选择在像片上的明显目标点,以方 便转刺和立体观察。
3、像控点的位置要求
径最大不得超过0.2mm;
• 一个控制点在像片上只能有一个刺孔,不能有双孔,以
免内业无法判断。
• 一个人刺点,一个人检查,均需签名。
3、像片控制点的整饰 (1)像控点的编号 当照顾图幅编号时,每幅图内的控制点不能重号; 当不照顾图幅布点时,同期的测区控制点不要重号。 编号最好在航线内按从左到右的顺序,航线间按 从上到下的顺序
(2)像控点的整饰
三角点、埋石点、图根
点、平高点或平面点,红 色,边长或直径7mm
遥感测绘操作规程

遥感测绘操作规程遥感测绘操作规程主要包括以下内容:一、设备准备和校验1. 确保遥感测绘设备的正常运行。
检查各个仪器设备的电源线和数据线是否连接稳固,传感器设备是否完好。
2. 进行设备校验。
根据需要,进行仪器设备校准和调试,确保测绘数据的准确性。
二、区域选择和航线设计1. 根据测绘的目的和需要,选择合适的测绘区域。
考虑地形、地貌、气候等因素,并与相关部门或项目组进行协商。
2. 进行航线设计。
根据测绘区域的情况,设计航线和航点分布。
考虑航线的长度、密度和方向等因素,确保遥感数据的全面和连续性。
三、飞行前准备1. 飞行计划编制。
确定飞行的起止时间、航线和航点的坐标、飞行高度、飞行速度等参数,并按照相关规定进行程序编制。
2. 检查和保养飞行器。
确保飞行器的航空器材和设备功能正常,进行机身结构、机载设备的检查和维护,消除故障隐患。
四、飞行操作1. 飞行器起飞前准备。
确认飞行器的各项设备与地面站的连接情况,检查导航和通信设备的正常运行。
2. 飞行轨迹记录。
飞行员应按照事先设计的航线进行飞行,记录飞行轨迹和航点的坐标。
3. 数据采集。
根据测绘目的,设置和启动相应的遥感设备,采集地面或大气反射、辐射等信息,并确保数据的质量和完整性。
4. 安全飞行。
飞行员应根据航线的要求和现场的实际情况保持安全飞行,遵守相关空域和空中交通规定,确保遥感测绘过程中的飞行安全。
五、数据处理和分析1. 数据传输和保存。
将采集到的遥感数据传输到数据处理中心,并进行数据备份和存储,防止数据丢失。
2. 数据处理。
根据测绘的需求,对采集到的数据进行预处理、校正和编码等工作,确保数据的准确性和完整性。
3. 数据分析。
根据测绘的目的,运用遥感技术和方法对数据进行分析和解译,提取所需的信息和特征。
六、成果制作和报告1. 数据成果制作。
根据测绘的要求和需求,对数据进行整理和编辑,生成测绘成果。
包括数字地图、影像产品、专题报告等。
2. 报告编写和提交。
数字摄影测量技术的工作流程与应用指南

数字摄影测量技术的工作流程与应用指南随着科技的发展,数字摄影测量技术在测绘和地理信息领域中扮演了重要的角色。
它通过利用数字相机和计算机处理软件,可以快速、准确地获取和分析地理数据。
本文将介绍数字摄影测量技术的工作流程和一些常见的应用指南。
一、数字摄影测量技术的工作流程数字摄影测量技术的工作流程主要包括数据采集、数据处理和数据分析三个步骤。
1. 数据采集数据采集阶段是数字摄影测量的第一步。
在这个阶段,我们需要使用数字相机进行拍摄。
相机的选择应根据实际需求来决定,包括景深要求、像素分辨率等。
在拍摄时,需要注意拍摄角度和距离,以确保获取到的图像质量和准确性。
2. 数据处理数据处理阶段是将采集到的图像进行处理和校正的过程。
首先,需要对图像进行去畸变处理,以消除镜头畸变引起的图像变形。
然后,需要进行图像匹配,即将不同图像中相对应的特征点进行匹配,从而建立图像间的关联。
最后,需要进行图像坐标系和地理坐标系的转换,以将图像的像素坐标转化为地理坐标,实现摄影测量的精度和准确性。
3. 数据分析数据分析阶段是数字摄影测量的最后一步。
在这个阶段,我们可以利用数字摄影测量的结果进行各种地理问题的分析和研究。
通过数字模型和三维重建技术,我们可以实现地形分析、地物提取、变形监测等多种应用。
二、数字摄影测量技术的应用指南1. 地图制作数字摄影测量技术在地图制作领域有着广泛的应用。
通过数字相机采集的图像,结合数字摄影测量的处理和分析技术,可以实现高精度的地理底图制作。
这些底图在城市规划、交通规划、土地利用等方面都有很大的作用。
2. 环境监测数字摄影测量技术可以用于环境监测和自然灾害预警。
通过利用数字相机和遥感技术,可以获取到大范围的地理数据,包括土地利用、植被覆盖、河流湖泊等信息。
这些数据可以用来监测环境的变化和灾害的发生,从而进行预警和防范措施。
3. 建筑物检测数字摄影测量技术在建筑物检测方面也有很多应用。
通过数字相机采集建筑物的图像,可以进行建筑物的三维重建和变形监测。
测绘技术航空摄影测量步骤详解

测绘技术航空摄影测量步骤详解现代测绘技术是一门全面发展的技术,它广泛应用于地图制作、土地规划、城市建设等领域。
而在测绘技术中,航空摄影测量是一种重要的手段。
本文将详细介绍测绘技术中航空摄影测量的步骤及其流程。
首先,航空摄影测量的第一步是航空摄影规划。
在摄影规划中,需要确定航空摄影的飞行高度、航线、摄影机型号等参数。
飞行高度通常由相机的焦距和比例尺来确定,航线则是根据待测区域的实际情况来规划的。
此外,摄影规划还需要考虑地形、气象等因素,以确保摄影的可行性和精度。
第二步是航空摄影数据采集。
在此步骤中,摄影测量使用航空相机对待测区域进行航空摄影。
航空相机通常安装在飞机上,通过摄影机在飞行过程中对地面进行连续的拍摄,获得大量的影像数据。
在数据采集过程中,需要注意摄影时间、天气和光线等因素对影像质量的影响。
第三步是摄影测量数据处理。
在这一步骤中,需要对航空摄影获取的影像数据进行数字化处理,以获得准确的测量结果。
数据处理的主要内容包括:影像的打开和导入、控制点的标注和测量、影像的配准和纠正、相片模型的建立等。
通过这些处理,可以得到带有坐标和高程信息的数字影像,为后续的地图制作提供了基础数据。
第四步是地物解译和遥感信息提取。
通过对处理后的数字影像进行解译,可以获得地物的位置、形状和属性等信息。
地物解译可以手工进行,也可以借助计算机辅助,通过图像分割、特征提取等方法自动进行解译。
在地物解译完成后,可以根据需要提取相应的地物信息,如道路、建筑物、植被等。
最后一步是数据分析和制图。
在这一步骤中,需要对解译和提取的地物信息进行分析,通常采用地理信息系统(GIS)来进行。
通过数据分析,可以得出不同地物之间的空间位置关系、分布特征等信息,为地图制作和空间分析提供支持。
制图是测绘技术中最后一步,通过对分析后的数据进行图形化处理,制作出具有空间信息的地图产品。
总结起来,测绘技术中航空摄影测量是一种重要的步骤,其步骤包括航空摄影规划、数据采集、数据处理、地物解译与遥感信息提取以及数据分析和制图。
摄影测量与遥感知识点

摄影测量与遥感知识点1.测绘航空摄影的作业流程①工作准备——②航摄设计——③航空摄影——④影像处理——⑤质量检查——⑥成果提交其中航摄设计包括:①航摄比例尺的确定②航摄分区的划分③基准面高度的确定④航线的敷设⑤航摄基本参数的计算⑥航摄季节和时间的选择⑦航摄仪的选择与检定⑧航摄胶片的选择与测定2.摄影分区原则①分区界线应与图廓线相一致;②分区内的地形高差一般不大于1/4 相对航高(摄影比例尺<1/7000),1/6 相对航高(摄影比例尺≥1/7000)③分区内的地物景物反差、地貌类型尽量一致④在地形高差允许的前提下,分区跨度应尽量大⑤当地面高差突变或有特殊要求时,征得用户同意可以破图廓划分分区⑥应考虑飞机侧前方安全距离和安全高度⑦当采用GPS 辅助空三航摄时,划分分区除遵守上述各项规定外,还应确保分区界线与加密分区界线相一致或一个摄影分区内可涵盖多个完整的加密分区3.航空摄影质量检查内容(飞行质量、影像质量、数据质量、附件质量)(1)飞行质量①像片重叠度⑤摄站航高差②像片倾斜角⑥航摄漏洞③像片旋偏角⑦航线偏差④航线弯曲度(2)影像质量①影像密度及反差②像点位移误差③框标和数据记录④清晰度、色彩等4.航测仪检定内容5.测绘航空摄影提交成果①航摄分区略图②航片索引图③航摄底片、像片④航摄仪检定表⑤航摄底片压平质量检测数据表⑥航摄底片密度抽样测定数据表⑦航摄飞行报告⑧附属仪器记录数据⑨成果质量检查报告⑩技术总结⑪航摄资料移交书⑫合同规定的其他资料6、航空摄影(遥感)影像预处理7、野外像片调绘作业的内容①准备工作②像片判读③综合取舍④着铅⑤询问调查⑥测量⑦补测新增地物⑧清绘⑨接边8.空中三角测量作业过程另外:区域网平差计算时,POS 和GPS 辅助空三测量需导入测站点坐标、外方位元素进行联合平差。
9.解析空中三角测量相片控制点的选点要求(1)选野外控制点时,应选在林间空地的明显地物点上。
(2)选加密控制点时(内业加密),应尽量选在林间空地的明显地物点上,若困难时,可选在左右像对和相邻航线清晰的树顶上。
航空摄影测量与遥感成果质量管理

航空摄影测量与遥感成果质量管理1.概述航空摄影测量指的是在飞机上用航摄仪器对地面连续摄取像片,结合地面控制点测量、调绘和立体测绘等步骤,绘制出地形图的作业过程。
航空摄影测量单张像片测图的基本原理是中心投影的透视变换,立体测图的基本原理是投影过程的几何反转。
自摄影测量引入我国以来,国内在数字摄影测量领域的研究和实践发展非常迅速,并且在国土测绘、资源调查、灾害监测等方面逐渐得到广泛的应用。
目前阶段,伴随着数字航摄仪DMC、IMU/DGPS、LI-DAR激光测高扫描系统等航拍测绘新技术的产生运用,航空摄影测绘技术必然将变成大比例尺地图的主要测绘方式,并得到越来越广泛的应用。
1)主要作业内容目前,航空摄影测量的主要产品为DLG、DEM和DOM,其生产过程相互关联。
根据作业阶段的不同,航空摄影测量的作业过程可分为外业和内业,其流程如图1所示。
图1 航空摄影测量流程图航空摄影测量外业工作主要是根据收集的测区相关资料,使用飞机搭载相机完成测区的航空飞行并获取地面像片的整个过程,具体包括以下内容。
①测区踏勘。
对不熟悉的测区或地势复杂的测区,应进行实地踏勘,了解测区内与生产和生活有关的各个方面,如起落点选择、测区地势概况及布局等。
②像片控制测量。
像片控制点(简称像控点)一般是航摄前在地面上布设的标志点,也可选用地面上明显的地物点(如道路交叉点、球场标志线、交通标志线等),要求标志点尽量处于地面上。
高程点的布设可以采用平面控制点和高程控制点结合布设的方法,也可以直接布设平高控制点。
控制点的测量可采用测距导线、等外水准、高程导线或RTK测量等普通测量方法来测定其平面坐标和高程。
③航摄设计及飞行。
根据收集的测区资料和测区内地形起伏,合理设计航摄分区及路线,在满足分辨率要求的情况下覆盖整个测区且尽量减少飞行架次及时间。
根据设计的路线实施航空飞行并获取地面点的像片数据。
④像片调绘。
在DLG成果生产初步完成后,在像片上通过判读,用规定的地形图符号绘注地物、地貌等要素,测绘没有影像的和新增的重要地物,注记通过调查所得的地名等内容。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测绘航空摄影项目:航摄空域申请、编写航空摄影技术设计
书、航摄仪的选用和检定、航摄季节和航摄时间的选择、摄区划分、航摄基本参数计算、航空摄影、航空摄影影像处理、成果质量检查和成果整理与验收等。
摄影测量的主要工序:控制测量、调绘、碎步测量、影像扫
描、空中三角测量、数据采集和编辑、元数据制作和图历薄
(文档薄)填写等。
遥感资料获取主要工序:控制测量、调绘及空中三角测量、
影像处理、元数据制作和图历薄(文档薄)填写等。
遥感影像预处理:
1、影像格式转换
2、轨道参数提取
3、影像增强
4、去除噪声、滤波
5、去薄云处理
6、降位处理
7、多光谱波段
选取&匀色处理
空中三角测量作业过程:准备工作、内定向、相对定向、绝
对定向和区域网平差计算、区域网接边、质量检查、成果整理与提交7个环节。
1准备工作2匹配加密点3交互量测控制点、检查点等像点坐标4平差计算5区域网接边6质量检查、7成果整理与提交7个环节
数字线划图(DLG制作过程:资料准备、数据采集与属性录入、
图形数据和属性数据的编辑与接边、质量检查、成果整理与提交
5 个环节。
1 资料准备、技术设计
2 外业像片控制测量
3 空中三角测量
4 创建立体模型
5 立体测量地形要素
6 外业调绘与补测
7 矢量数据编辑
8 成图
9 成果检查
数字高程模型(DEM制作过程:资料准备、定向、特征点线采
集、构建不规则三角网(TIN)内插DEM、DEM数据编辑、DEM
数据接边、DEM 数据镶嵌和裁切、质量检查、成果整理与提交9 个环节。
1 资料准备、技术设计
2 外业像片控制测量
3 空中三角测量
4 创建立体模型
5 影像匹配、DEM 立体编辑
6 生成DEM 数据7DEM 分幅裁切8 成图9 成果检查
数字正射影像(DOM制作过程:资料准备、色彩调整、DEM 采集、影像纠正(融合)、影像镶嵌、图幅裁切、质量检查、成果整理与提交8 个环节。
