翼闸参数
翼闸双通道(报价)
设备名称品牌型号参数单位单价数量小计备注（图片）桥式翼闸（单机芯）睿卡RK-Y504产品规格：1200*300*1000MM；标准产品的通道宽度为550MM；进口电机：DC24V；采用红外进行检测，达到防夹，及时关门的目的；台4000416000桥式翼闸(双机芯）睿卡RK-Y504S产品规格：1200*300*1000MM；标准产品的通道宽度为550MM；进口电机：DC24V；采用红外进行检测，达到防夹，及时关门的目的；台5500211000门禁控制器睿卡RK-TCP2单通道双向控制,3万张卡管理权限,6万条脱机存储记录,TCP/IP局域网广域网联网控制，不含机箱电源；带485通讯扩展可以接485读卡器，支持外接拓展语音播报刷卡人员姓名台40041600机箱电源睿卡RK-F5A输入电压：AC200V，输出电压：DC13.5V瞬间电流：5A,持续电流：3.5A内置控制板安装柱，可安装网络型控制器，带充放电电路，带有过放电保护功能，大功率纯铜优质变压器、超大接线端子台2004800人行出入门禁系统（翼闸）读卡器睿卡RK-F01电压：9-15V，选用工业级芯片感应距离保证在5CM以上，电压范围宽8-18，正常使用。
可在零下25度至70度高温正常使用。
灌胶，全密封设计，防水防潮防尘，所有接线都有保护，电源接到DATA上也不会烧读头。
台1804720门禁系统软件睿卡RK-GDRJ人员信息的录入、授权、分类套010发卡器睿卡RK-F1身份证授权、延期台3001300交换机H3千兆传输套1502300卡片蓝色ic扣卡张100管理电脑套100用户自配安装附材含电源线，开关，网线，管材项11500安装施工含安装调试，设备运费项13000工程税费工程总价*6%2113合计37333。
翼闸230JS+技术参数安装调试03版本
翼闸230JS+技术参数安装调试03版本人员通道A-FB230JS+ 智能翼闸闸机A-FB230JS+ 技术参数A-FB230JS+闸机组成：机芯、不锈钢箱体、闸机驱动板、主板、电源?驱动方式：光电感应、步进电机驱动（DC24V）进出方式：1、锁闭2、电脑远程控制3、授权进出控制整机通行速度：≥30人/分钟（常闭状态）≥65人/分钟（常开状态）噪音指标：≤50Db通道宽度：550—600mm工作模式：单向/双向、多种通行模式状态指示：可通行/禁止开关闸时间：0.4秒；电源电压：输入：AC220±15%V 50HZ±4％；输出：AC24V、DC12V、DV5V功耗：静态：单机30W动态：单机80W接口技术参数：RS232接口1个、打卡信号（无源）2个、消防信号1个平均无故障开合次数：500万次以上触发信号输入：300ms—500ms 的无源触点信号工作环境：室内、室外（需配防雨架）工作环境：-30度～+75度湿度：5%～90%检修口：2个上电后进入通行状态所需时间： 3秒；相对温度：5%--90% 无结露；出现故障后的自动复位时间：10秒输入接口：继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA。
外形尺寸：长X宽X高：1200 X 280 X 1040（mm）闸机净重：80KG（不含控制设备）防水防尘等级:IP42；非机动车通行闸机：A-SS430JS+ 箱体摆闸采用纯电动机芯，匀速转动。
ID卡、IC卡、条码卡、手机RFID-SIM卡、手机二维码、生物识别技术等多种读写方式.防止反方向推动，反方向拉动时会自动锁定，并自动复位。
电机转动及挡杆复位经光电检测，微处理器信号处理。
微处理器为核心的模块电气控制系统，实现智能化管理。
减速电机及多楔带变速传动及编码电控复位装置，实现档杆的精确定位及锁定。
无障碍翼闸设备安装与调试该设备电气部分接线已由本公司统一进行安装接线，客户只需负责主机供电（AC220V）及将一个通道的主机和副机用二根自带的联机线对应连上便可，对接接头接好后，要确保每个线头接触好，可用万用表在主机和从机的过机接线端子上量一下对应的线是否连通），如果用户自己安装门禁控制器和读卡器，则还需连接入口和出口开闸信号线，入口刷卡有效输出信号接在主机主板上SK1-S上，出口刷卡有效输出信号接在副机副机板上SK2-S上。
翼闸摆闸设置说明书
主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒系统参数设置操作说明闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。

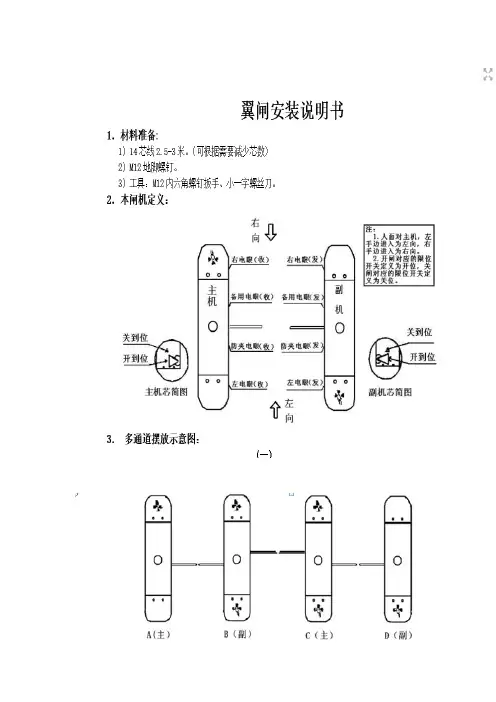

翼闸说明书
翼闸菜单说明菜单的操作：（出厂时已调整好，请不要随便调整设置）按设置键，菜单显示P00，通过按加键将菜单调整到PXX界面；按设置键，进入数值显示界面（如P00），通过按加减键调整到相应数值；按设置键确认退回到PXX界面，按加减键将PXX界面调整到P00界面，按设置键退出菜单设置，最后请按一下复位键，操作完毕。
（按键位置见控制板接线图） P00：退出菜单设置的界面，当出现P00时，按设置键退出菜单设定。
P01：电机上电运转方向（默认值为P00）。
=000：上电正转 =001：上电反转P02：闸门最长运行时间，单位为秒。
如时间设定为3即为3秒，则关闸时为3秒没关到位则闸门停止关闸。
（默认值为3）P03：行人通行时间，单位为秒，如此时间设定为10即为10秒，行人刷卡后在设定时间内没有通行则取消刷卡。
（系统默认值为10）P04：工作方式（默认值为000） =000：双向刷卡 =001：左向刷卡，右向自由 =002：左向自由，右向刷卡 =003：左向自由，右向自由P05：主机开门速度：闸门从“关到位”到进向“开到位”的速度，可调范围15-31，数值越大越快。
（默认值25）P06：主机关门速度：闸门从进向“开到位”到“关到位”的速度，可调范围15-31，数值越大越快。
（默认值25）P07：空 P08：空 P09：空P10：进向清零，当显示P10时按SET键后显示C-L，按加键后系统发进向计数器清零信号，进向计数器清零。
P11：出向清零，当显示P10时按SET键后显示C-L，按加键后系统发出向计数器清零信号，出向计数器清零。
P12：系统刷卡是否带记忆。
带记忆表示刷多张卡可以通过多个人，不带记忆表示刷多张卡只可过一个人（系统默认值为000）。
=000：双向带记忆 =001：左向不带记忆，右向带记忆 =002：左向带记忆，右向不带记忆 =003：双向不带记忆P13：设备通讯地址，即几号机。
范围1—31.（系统默认为001） P14：设备类型 =000：设备为单翼闸：只有主翼动作 =002：设备为双翼闸：主副翼都动作P15：系统回复默认值，当显示P15时按SET键后显示P-2此时按INC 键系统恢复默认值P16：空 P17：空P18：副机开门速度：闸门从“关到位”到进向“开到位”的速度，可调范围15-31，数值越大越快。
人行通道翼闸闸机技术参数及功能特性
一、特点：1. 采用国标优质304 不锈钢，激光切割，数控刨槽折弯，精细打磨质感细滑，外观美观大方2. 采用全自动翼闸机芯，配合红外到位信号检测，可有效控制行人有序出入3. 具有机械和红外感应双重防夹功能，杜绝夹伤现象4. 具有断电自动开闸功能，通电后自动复位，满足消防和其它特殊要求，具有良好的安全性5. 人行闸机开闸后在规定时间内未通行时系统将自动复位关闸，保证通道的安全性6. 集独特的机械传动、微处理器控制及各种读写技术有机地融为一体，有效卡刷卡后开闸放行，行人通过后红外感应自动复位7. 翼闸运行平稳、低噪音，同时具有故障自检和报警提示功能，方便维护和使用8. 适用于单向或双向控制人流且人流速度快的进出口通道，例如：政府、学校、医院、银行、博物馆、体育场馆、会所、俱乐部、车站、码头、旅游景点、会展、企事业单位等。
二、翼闸功能特点:1. 具有多种工作模式，既可双向刷卡进出，又可一边刷卡、另一边按钮开闸。
2. 采用全自动翼闸机芯，运行平稳，缓冲柔和，噪音小，配合红外到位信号检测，可有效控制行人有序出入。
3. 具有机械和红外感应双重防夹功能，杜绝夹伤现象。
4. 具有断电自动开闸功能，通电后自动复位。
5. 统一、标准的对外电气接口，可与各种智能设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理。
6. 带超高亮方向指示灯，具有明确的通行方向指示功能，以直观的LED方向指示灯指示可以通行还是禁止通行。
7. 具有自动复位功能，开闸后在规定时间内未通行时自动复位，保证通道的安全性。
三、翼闸适用范围：适用于单双向控制、快速通行特点。
例如：政府、学校、医院、银行、博物馆、体育场馆、会所、俱乐部、车站、码头、旅游景点、会展、企事业单位等。
四、翼闸控制器加装：门禁控制器、IC/ID卡读卡器、指纹识别机、人脸识别机、二维码扫描器、人证合一系统、无线遥控管理等设备，实现人员进出权限设置分配、远程实时监控、远程开门、查看进出记录、限时限次限人数管理、定时常开常闭、反潜回、消防报警联动、集中管理、考勤管理等。
(1)翼闸-摆闸说明书
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3.1通道闸机械系统 (8)3. 2通道闸电控系统 (8)3.3系统工作原理 (8)４.设备安装与调试 (10)4.1设备安装 (10)4.2设备功能调试 (11)5．通道闸常见故障处理及日常维护 (18)6．设备操作说明 (19)7．常见故障及分析 (20)1．设备简介1.1简述通道闸是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用；2)非法进入有报警提示功能；3）防冲功能，在没有接收到开闸信号时，伸缩挡板（摆臂）自动锁死；4）红外/机械双重防夹功能，在伸缩挡板（摆臂）复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；5）具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；6）统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；7）整个系统运行平稳、噪音小；1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA6)通信接口：RS232通讯,7)通信距离：≤10米8)通道宽：翼闸600mm 摆闸单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒2．产品外形尺寸2.1设备外形尺寸桥式摆闸(1200x300x1000)3．产品结构及其工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
挡闸(翼闸)技术参数
挡闸 ( 翼闸 ) 技术参数目录设备简介 01.1简述 01.2功能特点 01.3主要技术参数 (1)2产品外形尺寸 (1)2.1设备外形尺寸 (1)3．产品结构及其工作原理 (2)3.1通道闸机械系统 (2)3.2通道闸电控系统 (2)3.3系统工作原理 (2)4.设备安装与调试 (3)4.1设备安装 (3)5、系统参数 (4)5.1系统功能 (4)5.2远程控制 (4)设备简介1.1 简述通道挡闸 / 翼闸设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将 IC 卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还要专门设计能够满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2 功能特点1）具有零位自检功能，方便用户维护及使用；2）非法进入有报警提示功能；3）防冲功能，在没有接收到开闸信号时，伸缩挡板自动锁死；4）红外 / 机械双重防夹功能，在伸缩挡板复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；5）具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；6）统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远1.3 主要技术参数1)电源电压：AC220± 10% V、50HZ2)驱动电机：直流电机 24V/100W3)工作环境温度：-15O C-60 O C4)相对湿度：相对湿度≤ 90%、不凝露5)输入接口：12V 电平信号或脉宽＞ 100ms 的 12V 脉冲信号驱动电流＞ 10mA6)通信接口： RS485 电气标准 ,7)通信距离：≤ 1200 米8)通道宽： 560mm9)通行速度： 50 人 /分钟（常开模式）、40 人/分钟（常闭模式）10)闸门开、关时间： 1 秒2产品外形尺寸2.1 设备外形尺寸挡闸设备外形尺寸参照图桥式圆角挡闸1400x300x1000立式挡闸600x300x1000桥式斜角挡闸1200x300x1000桥式弧形挡闸1200x300x10003．产品结构及其工作原理3.1 通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
标准桥式八角多奥翼闸产品说明书
标准桥式八角多奥翼闸产品说明书桥式八角翼闸DAIC-TD-YZ桥式八角翼闸是一种常用的翼闸，经济实惠，多奥公司最近对翼闸系列产品做了系统升级处理，机芯提高开闸速度，改变机芯结构了，大大提高翼闸使用寿命，加上机芯外观改变，变得更加精美。
控制部分改变单片机结构，采用32位微处理器增加储存器容量，提高机器处理应变能力，语音真人提示，液晶显示屏操作，改变过去按键操作，更加直观，更加方便，翼闸软件设置增加消防模式,连续刷卡模式和记忆模式。
方便用户使用，提高整机智能化程度，是一款真正值得您期待的好产品，上市以来深受广大用户一直好评。
标准技术参数：型号：DAIC-TD-YZ◇伸缩臂长：265mm◇最大通道宽度：550-580mm ◇重量：120Kg◇机箱尺寸：长1200*宽300*高1000【MM】◇机箱材料：国产标准304号不锈钢1.5mm◇电源电压：AC220±10% V,50HZ◇驱动电机：直流有刷电机（20W/24V）◇输入接口：干接点信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA◇正常使用寿命：500万次◇通信接口：RS232标准◇LED指示灯：2个◇读卡窗：4个◇检修口:4个◇通行速度：30-40人/分钟常开模式，20-30人/分钟常闭模式◇闸门开、关时间：1秒◇上电后进入通行状态所需时间：3秒◇出现故障后的自动复位时间：10秒◇工作环境：室内、室外（阴棚）温度：-10℃——50℃◇相对湿度：≤90%，不凝露标准产品功能特点◇翼闸具有故障自检和报警提示功能，方便用户维护及使用；◇通过主控板上的内置小按盘，可编程设备的运行状态；◇主板设置由液晶屏显示器操作，中文显示，方便快捷。
◇消防模式设置，闸机遇到特别情况，触发消防模式，闸机报警，闸门自动打开。
◇记忆功能，闸机连续刷卡，能准确记忆刷卡次数和过人次数，大大增加行人通行时间。
◇联网远程操作，闸机可以联网远程操作，方便和客户直接沟通交流。
1.翼闸说明书3-21改
附件二SD-WG系列翼闸检票机使用说明书浙江深大智能科技有限公司目录一、产品简介 (3)1.1功能特点 (3)1.2产品结构 (4)1.3技术参数 (5)1.4产品工作原理 (6)1.5系统结构 (7)二、产品安装与调试 (8)2.1土建安装 (8)2.2使用前准备 (8)2.3 注意事项 (8)2.3机芯板接线图 (9)2.4产品故障及排除 (10)三、维护事宜 (11)后记 (12)附录1 产品尺寸附录2 设置一、产品简介本产品是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、友好的人机交互界面，协调实现对通道的智能化控制与管理。
可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业、景区等需要对通道实现智能化管理的场合。
1.1功能特点a)具有故障自检和提示功能，方便用户维护和使用；b)通过机芯板上的内置小键盘，可设置部分运行参数；c)防夹、防碰伤功能，在闸门关门过程中检测到闸门区域内有人时，系统会立即控制电机停止关门动作，然后可以根据设置的参数情况让闸门返回开门状态或停止不动；系统将检测通道情况，保证安全后再次动作（直至完成动作为止）；d)具有防尾随功能，当通过人数等于给定人数时，立即关闭闸门；e)开闸超时功能，开闸后，在规定时间内未通行，系统将自动取消此次通行权限。
超时时间可设置；f)具有反向通行功能，可通过机芯板参数设置各种不同反向通行方式（有些方式需要增加另外硬件支持）；g)断电闸门自动打开，符合消防要求；h)非法闯入报警功能；i)配置7寸彩色液晶屏，人性化显示各种相关参数，还可以根据客户要求更换背景图；j) 具备真人语音提示功能，具有良好的人机交互性能；k) 闸机两头都配有通道指示灯指示闸机工作状态；l) 配有机顶红绿灯显示，引导游客正确有序通过闸机m) 身高检测功能，超出买票身高值而无票者将会告警，低于该值则会报“小朋友好”n) 具有计数功能； 1.2 产品结构顶灯 ⏹ 二维码阅读器7寸显示屏 ☐ 通道指示灯● RFID 感应卡 ☐ 机芯门❍ 指纹模块 ❑ 对射光耦●❍⏹☐ ☐❑1.3技术参数1.4产品工作原理上电后，系统开始自检，显示固件版本号控制翼闸门开、关，一切正常后数码管显示闪烁PASS，即表示自检通过,然后显示0，表示当前刷了票等待过闸的人数为零，翼闸机顶灯显示红灯，闸门在关门状态，闸机系统初始化完成，等待刷票。
海康翼闸说明书
海康翼闸说明书产品简介：DS-K3Y302智能八角斜面翼闸通道,采用STC CPU芯片、直流有刷电机、3对红外检测传感器，高寿命和高稳定性，高效防尾随，支持各类IC/ID读卡器等，易与门禁系统挂接。
广泛应用于CBD商务中心、政企办公楼、高档住宅区、幼儿园等出入口控制。
产品型号：DS-K3Y302功能特性：经授权人员才能通过，未经授权人员闯入时会发出声光报警。
常开、常闭模式灵活选择，可双向通行，也可根据人流量情况设定门翼开、关速度，提高设备工作效率。
防尾随跟踪控制技术，严格防止非授权人员通行。
防夹功能，在门翼复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作,同时发出声光报警。
防冲功能，在没有接收到开门信号时，门翼自动锁死，最大承受120Nm的冲击力。
具备自检测、自诊断、自动报警功能；含非法闯入报警，防夹报警，防尾随报警。
远程控制管理功能。
可联网运行，也可脱机运行。
LED通行方向指示，显示通行状态。
断电时，门翼自动缩回机箱内，通道处于畅通状态，人员可自由通行，防止恐慌具有自动复位功能，开门后，在规定的时间内未通行时，系统将自动取消用户的本次通行的权限，并可设定通行时间。
技术参数：技术参数产品型号DS-K3Y302电源电压AC220V±10%，50HZ±10% HZ 工作环境温度-20℃-60℃相关湿度5%--80%IP防护等级42额定功率20W输入控制信号开关量运行速度（XX人/分钟）40人/分钟红外对射3对无故障运行次数200 万次平均寿命300万次通道宽度600mm门翼材质15mm有机玻璃产品尺寸长1200mm x宽280mm x高990 mm通道框架不锈钢拉丝包装重量约55 KG（单个边道）尺寸图产品分解图。
翼闸摆闸设置说明书
主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒系统参数设置操作说明闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
翼闸产品说明书
日期：年月目录第章产品介绍 (2)产品型号和外观 (2)功能特点 (4)技术参数 (5)第章安装整机前通电检测 (6)第章电气及土建安装 (7)设备安装条件及安装位置 (7)线缆安装 (7)设备固定安装 (7)设置刷卡警戒线 (9)第章设备接线调试 (10)闸控板端子功能说明 (10)控制器接线图 (11)主机箱和从机箱的连机线 (12)门禁系统接线图 (12)拨码开关功能介绍及设置 (12)开闸时间段设置 (13)通道方向指示灯设置 (13)翼臂灯的颜色 (13)通道状态 (13)标准机调试 (14)附件出厂默认设置 (15)章产品包括外壳机箱、机芯、翼臂、驱动器电路板、红外传感器、读头、门禁控制系统七大部分。
系统对外采用标准电气接口，同时满足消防通道的要求，设有专门的消防联动接口。
执行同一品质标准，确保整体运行的可靠性、稳定性和流畅性。
适用于企事业单位进出口考勤、门禁、消费管理及特殊通道控制，满足车站、码头、会展、游泳馆等验票通道管理。
产品型号和外观尖角翼闸圆角翼闸椭圆形翼闸斜角翼闸八角翼闸上述型号，均为图中间所示双通道闸机；均为图两侧所示单通道闸机。
备注：所有型号的功能、安装方法、接线调试、接线图一致，本文档仅以尖角翼闸的示意图进行举例说明。
功能特点上电自检：设备在上电或重启时，会自动检测功能是否正常。
软件门控模式和灯光报警完美结合，人性化通道指示：关闸待机时翼闸门为静态光（红光、绿光可拨码选择）；开闸时绿光闪烁，同时对向通道灯显示红色禁行；任何误动作红光闪烁并可选择声音报警。
通行模式设置：可通过拨码开关设置单向通行、双向通行、自由通行（翼臂收缩）等。
自动复位功能：开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行权限；默认为5秒，可通过拨码开关设置通行时间，详情请参阅开闸时间段设置红外防夹防碰伤：在防夹防碰伤区域内（靠近翼臂活动的区域），安装对红外探测器，当检测到防夹区域有人或物体时，翼臂自动停止动作，直到人或物体离开防夹区域后，翼臂才继续动作。
桥式斜面翼闸双机芯参数
桥式斜面翼闸双机芯参数桥式斜面翼闸双机芯，这个名字听起来就像是个高大上的机械怪兽，但其实它就是一种很实用的设施，用来控制水流的。
这玩意儿在水利工程里可是个大忙人，像是水闸界的“万里挑一”。
大家伙都知道，水流可不是好惹的，一不小心就会“翻江倒海”，这时候就需要我们的桥式斜面翼闸来出马了。
想象一下，水在河里欢快地流淌，忽然被挡住，哗啦一声，水面平静下来，真是让人感叹技术的神奇。
说到这个机芯，得先聊聊它的构造。
双机芯就像双胞胎一样，协作默契。
你想啊，有时候水流的压力太大，一台机器可能忙不过来，嘿，另外一台立马就顶上了。
就像打游戏时，队友之间的配合，默契得让人惊讶。
这种设计让整个系统更加稳定，简直就像给大自然穿上了“防护服”。
斜面设计更是让水流顺畅，不会因为机器的存在而产生反向的涡流，真是“无形中”就解决了很多麻烦。
然后，别小看了它的调节功能哦！桥式斜面翼闸的开闭可以随心所欲，像开关灯一样简单。
这让管理水流的工作人员省了不少心。
