110kV变电站常见二次设备

110kV变电站常见二次设备

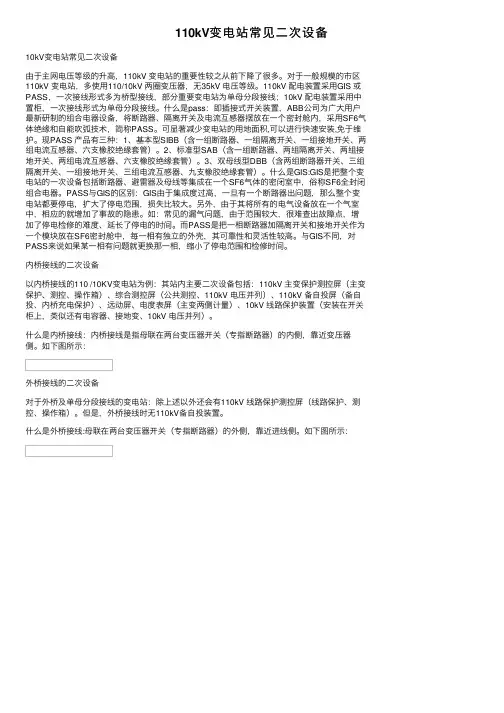

110kV变电站常见⼆次设备10kV变电站常见⼆次设备由于主⽹电压等级的升⾼,110kV 变电站的重要性较之从前下降了很多。

对于⼀般规模的市区110kV 变电站,多使⽤110/10kV 两圈变压器,⽆35kV 电压等级。

110kV 配电装置采⽤GIS 或PASS,⼀次接线形式多为桥型接线,部分重要变电站为单母分段接线;10kV 配电装置采⽤中置柜,⼀次接线形式为单母分段接线。

什么是pass:即插接式开关装置,ABB公司为⼴⼤⽤户最新研制的组合电器设备,将断路器、隔离开关及电流互感器摆放在⼀个密封舱内,采⽤SF6⽓体绝缘和⾃能吹弧技术,简称PASS。

可显著减少变电站的⽤地⾯积,可以进⾏快速安装,免于维护。

现PASS 产品有三种:1、基本型SIBB(含⼀组断路器、⼀组隔离开关、⼀组接地开关、两组电流互感器、六⽀橡胶绝缘套管)。

2、标准型SAB(含⼀组断路器、两组隔离开关、两组接地开关、两组电流互感器、六⽀橡胶绝缘套管)。

3、双母线型DBB(含两组断路器开关、三组隔离开关、⼀组接地开关、三组电流互感器、九⽀橡胶绝缘套管)。

什么是GIS:GIS是把整个变电站的⼀次设备包括断路器、避雷器及母线等集成在⼀个SF6⽓体的密闭室中,俗称SF6全封闭组合电器。

PASS与GIS的区别:GIS由于集成度过⾼,⼀旦有⼀个断路器出问题,那么整个变电站都要停电,扩⼤了停电范围,损失⽐较⼤。

另外,由于其将所有的电⽓设备放在⼀个⽓室中,相应的就增加了事故的隐患。

如:常见的漏⽓问题,由于范围较⼤,很难查出故障点,增加了停电检修的难度、延长了停电的时间。

⽽PASS是把⼀相断路器加隔离开关和接地开关作为⼀个模块放在SF6密封舱中,每⼀相有独⽴的外壳,其可靠性和灵活性较⾼。

与GIS不同,对PASS来说如果某⼀相有问题就更换那⼀相,缩⼩了停电范围和检修时间。

内桥接线的⼆次设备以内桥接线的110 /10KV变电站为例:其站内主要⼆次设备包括:110kV 主变保护测控屏(主变保护、测控、操作箱)、综合测控屏(公共测控、110kV 电压并列)、110kV 备⾃投屏(备⾃投、内桥充电保护)、远动屏、电度表屏(主变两侧计量)、10kV 线路保护装置(安装在开关柜上,类似还有电容器、接地变、10kV 电压并列)。

220kV变电站二次接线标准

220kV变电站二次接线标准

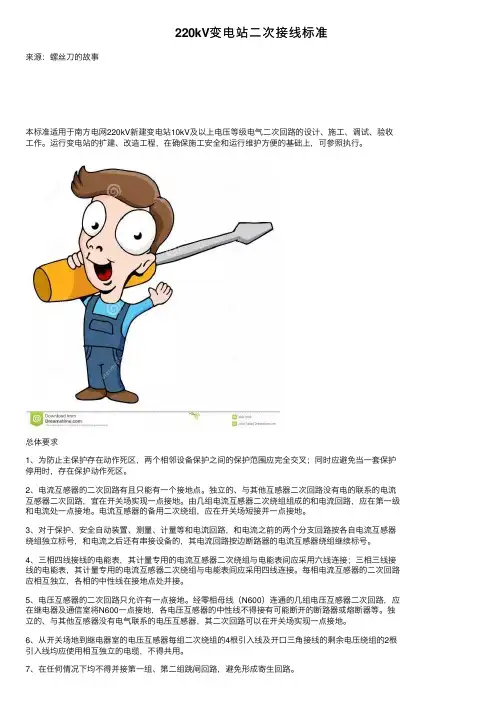

220kV变电站⼆次接线标准来源:螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。

运⾏变电站的扩建、改造⼯程,在确保施⼯安全和运⾏维护⽅便的基础上,可参照执⾏。

总体要求1、为防⽌主保护存在动作死区,两个相邻设备保护之间的保护范围应完全交叉;同时应避免当⼀套保护停⽤时,存在保护动作死区。

2、电流互感器的⼆次回路有且只能有⼀个接地点。

独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路,宜在开关场实现⼀点接地。

由⼏组电流互感器⼆次绕组组成的和电流回路,应在第⼀级和电流处⼀点接地。

电流互感器的备⽤⼆次绕组,应在开关场短接并⼀点接地。

3、对于保护、安全⾃动装置、测量、计量等和电流回路,和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号,和电流之后还有串接设备的,其电流回路按边断路器的电流互感器绕组继续标号。

4、三相四线接线的电能表,其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接;三相三线接线的电能表,其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。

每相电流互感器的⼆次回路应相互独⽴,各相的中性线在接地点处并接。

5、电压互感器的⼆次回路只允许有⼀点接地。

经零相母线(N600)连通的⼏组电压互感器⼆次回路,应在继电器及通信室将N600⼀点接地,各电压互感器的中性线不得接有可能断开的断路器或熔断器等。

独⽴的、与其他互感器没有电⽓联系的电压互感器,其⼆次回路可以在开关场实现⼀点接地。

6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆,不得共⽤。

7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路,避免形成寄⽣回路。

8、正负电源端⼦之间,跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。

9、正常运⾏⽅式下,直流负载宜平均分配在两段直流母线上。

10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线,且两组直流电源回路之间不允许采⽤⾃动切换。

保护及综自设备二次回路基础.

保护及综自设备二次回路基础.

继电保护及其二次回路基础一、概述1、二次设备之间的相互连接的回路统称为二次回路,通常包括交流电压回路、交流电流回路、控制回路、信号回路以及电源回路等。

2、常用的电气编号(回路标号)1)交流电流回路:400~599,如A411,B411,C411,N411;2)交流电压回路:600~799,如Ⅰ母电压A630、B630、C630、L630、N600,Ⅱ母电压A640、B640、C640、L640、N600,切换后电压A710、B710、C710等;3)控制回路:常用固定的数字标号,如正电源1、101、201、301,负电源2、102、202、302,合闸3、7,跳闸33、37等;4)信号回路:801~999,一般信号公共端为801。

5)电源回路:常用固定的数字标号,如控制电源+KM、-KM,保护装置电源+BM、-BM,交流电源~A、~N等。

3、关于保护的分类1)主保护:能以最快速度、有选择性地切除保护设备与线路故障,如电流差动保护、高频距离保护、工频变化量阻抗保护等;2)后备保护:主保护或断路器拒动时,用来切除故障,如距离保护、零序保护、失灵保护等。

二、线路保护1、保护屏配置220kV及以上的线路保护一般采用双重化配置,包括两套线路保护、操作箱、通道接口装置等。

110kV及以下的线路则按单套保护装置配置。

2、交流电流回路一条线路的线路保护1、2的交流电流分别取自CT的第1、第2个二次绕组,经过保护装置的模数转换、数据采集等处理后供线路保护使用。

如图2的线路保护2的电流末端还串接给故障录波装置使用。

图1 一次接线图图2 线路保护交流电流回路3、交流电压回路1)电压切换:Ⅰ段母线电压A630、B630、C630、N600以及Ⅱ段母线电压A640、B640、C640、N600引自屏顶小母线或公用测控屏,利用所挂母线刀闸的辅助接点,经过操作箱(或操作插件)的电压切换继电器1YQJ、2YQJ实现Ⅰ、Ⅱ段母线电压的切换。

220kV线路二次回路简介

220kV线路二次回路简介

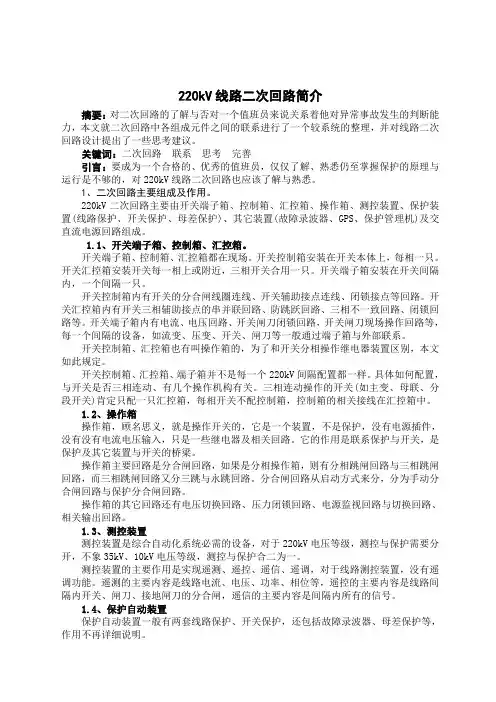

220kV线路二次回路简介摘要:对二次回路的了解与否对一个值班员来说关系着他对异常事故发生的判断能力,本文就二次回路中各组成元件之间的联系进行了一个较系统的整理,并对线路二次回路设计提出了一些思考建议。

关键词:二次回路联系思考完善引言:要成为一个合格的、优秀的值班员,仅仅了解、熟悉仍至掌握保护的原理与运行是不够的,对220kV线路二次回路也应该了解与熟悉。

1、二次回路主要组成及作用。

220kV二次回路主要由开关端子箱、控制箱、汇控箱、操作箱、测控装置、保护装置(线路保护、开关保护、母差保护)、其它装置(故障录波器、GPS、保护管理机)及交直流电源回路组成。

1.1、开关端子箱、控制箱、汇控箱。

开关端子箱、控制箱、汇控箱都在现场。

开关控制箱安装在开关本体上,每相一只。

开关汇控箱安装开关每一相上或附近,三相开关合用一只。

开关端子箱安装在开关间隔内,一个间隔一只。

开关控制箱内有开关的分合闸线圈连线、开关辅助接点连线、闭锁接点等回路。

开关汇控箱内有开关三相辅助接点的串并联回路、防跳跃回路、三相不一致回路、闭锁回路等。

开关端子箱内有电流、电压回路、开关闸刀闭锁回路,开关闸刀现场操作回路等,每一个间隔的设备,如流变、压变、开关、闸刀等一般通过端子箱与外部联系。

开关控制箱、汇控箱也有叫操作箱的,为了和开关分相操作继电器装置区别,本文如此规定。

开关控制箱、汇控箱、端子箱并不是每一个220kV间隔配置都一样。

具体如何配置,与开关是否三相连动、有几个操作机构有关。

三相连动操作的开关(如主变、母联、分段开关)肯定只配一只汇控箱,每相开关不配控制箱,控制箱的相关接线在汇控箱中。

1.2、操作箱操作箱,顾名思义,就是操作开关的,它是一个装置,不是保护,没有电源插件,没有没有电流电压输入,只是一些继电器及相关回路。

它的作用是联系保护与开关,是保护及其它装置与开关的桥梁。

操作箱主要回路是分合闸回路,如果是分相操作箱,则有分相跳闸回路与三相跳闸回路,而三相跳闸回路又分三跳与永跳回路。

智能变电站术语描述

智能变电站术语描述

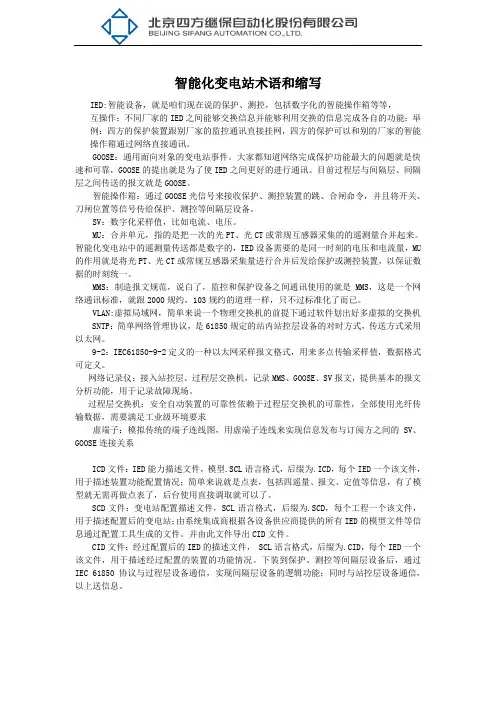

智能化变电站术语和缩写IED:智能设备,就是咱们现在说的保护、测控,包括数字化的智能操作箱等等,互操作:不同厂家的IED之间能够交换信息并能够利用交换的信息完成各自的功能;举例:四方的保护装置跟别厂家的监控通讯直接挂网,四方的保护可以和别的厂家的智能操作箱通过网络直接通讯。

GOOSE:通用面向对象的变电站事件。

大家都知道网络完成保护功能最大的问题就是快速和可靠,GOOSE的提出就是为了使IED之间更好的进行通讯。

目前过程层与间隔层、间隔层之间传送的报文就是GOOSE。

智能操作箱:通过GOOSE光信号来接收保护、测控装置的跳、合闸命令,并且将开关、刀闸位置等信号传给保护、测控等间隔层设备。

SV:数字化采样值,比如电流、电压。

MU:合并单元,指的是把一次的光PT、光CT或常规互感器采集的的遥测量合并起来。

智能化变电站中的遥测量传送都是数字的,IED设备需要的是同一时刻的电压和电流量,MU 的作用就是将光PT、光CT或常规互感器采集量进行合并后发给保护或测控装置,以保证数据的时刻统一。

MMS:制造报文规范,说白了,监控和保护设备之间通讯使用的就是MMS,这是一个网络通讯标准,就跟2000规约,103规约的道理一样,只不过标准化了而已。

VLAN:虚拟局域网,简单来说一个物理交换机的前提下通过软件划出好多虚拟的交换机SNTP:简单网络管理协议,是61850规定的站内站控层设备的对时方式,传送方式采用以太网。

9-2:IEC61850-9-2定义的一种以太网采样报文格式,用来多点传输采样值,数据格式可定义。

网络记录仪:接入站控层、过程层交换机,记录MMS、GOOSE、SV报文,提供基本的报文分析功能,用于记录故障现场。

过程层交换机:安全自动装置的可靠性依赖于过程层交换机的可靠性,全部使用光纤传输数据,需要满足工业级环境要求虚端子:模拟传统的端子连线图,用虚端子连线来实现信息发布与订阅方之间的SV、GOOSE连接关系ICD文件:IED能力描述文件,模型.SCL语言格式,后缀为.ICD,每个IED一个该文件,用于描述装置功能配置情况;简单来说就是点表,包括四遥量、报文、定值等信息,有了模型就无需再做点表了,后台使用直接调取就可以了。

第一章 微机保护的工作方式

第一章 微机保护的工作方式

第一章微机保护的工作方式标签:微机保护开入开出分类:110kV变电站二次回路图解2007-07-13 14:371.继电保护技术的发展继电保护技术是电力系统安全、稳定运行的重要保障,它伴随着电力技术的发展也在不断改进。

纵观继电保护技术的发展,主要经历了四个阶段:电磁继电器保护、晶体管保护、集成电路保护和微机保护。

我国从70年代末开始微机型继电保护装置(以下简称微机保护)的研发,高等院校和科研院所起着先导的作用。

1984年原华北电力学院研制的输电线路微机保护装置首先通过鉴定,并在系统中获得应用,揭开了我国继电保护发展史上新的一页,为微机保护的推广开辟了道路。

此后,不同原理、不同种类的微机保护相继研制生产,取得了引人注目的成果,到90年代,我国继电保护技术已完全进入微机保护时代。

2.微机保护的工作方式不同的电力设备配置的微机保护是不同的,但各种微机保护的工作方式是类似的。

微机保护将电流量、电压量及相关状态量采集进来,按照不同的算法实现对电力设备的继电保护。

在微机保护时代,供电公司的一般技术人员已经很少参与保护装置的研发工作,所以,对于微机保护在继电保护原理方面的工作方式,我们不需要进行太深入的学习。

2.1开入微机保护对电力设备信息的采集一般称为“开入”,开入量分为两种:模拟量和数字量。

开入是微机保护进行工作的基础。

微机保护内部元件的工作电压很低(一般为几伏、十几伏),属于弱电系统,而需要开入的信号使用的电源则属于强电系统(220V或110V),为避免强电系统对弱电系统造成电磁干扰,影响微机保护的正常工作,在开入系统中采取了一些隔离措施。

2.1.1模拟量的开入微机保护需要采集电流和电压两种模拟量进行运算,以判断其保护对象是否发生故障。

变电站配电装置中的大电流和高电压必须分别经电流互感器和电压互感器变换成小电流、低电压,才能供微机型保护装置使用。

2.1.2数字量的开入微机保护对数字量的采集主要包括隔离开关位置、断路器机构信号等,我们通常称为开关量。

断路器操作箱详解

断路器操作箱详解

断路器位置 箱
及其状态

路 器
断路器压力 情况
创新成就未来
保护柜
开关场
创源金属
CHUANGYUANMETAL
► 按回路相关性分类:
► 1)、与保护接口的回路 ► 2)、与断路器接口的回路 ► 3)、自我保护的回路 ► 4)、辅助回路
创新成就未来
求真务实 开拓创新
创源金属
CHUANGYUANMETAL
CHUANGYUANMETAL
求真务实 开拓创新
► 继电器组成
二、操作箱的继电器组成
1、监视断路器合闸回路的合闸位置继电器 HWJ及监视断路器跳闸位置
继电器 TWJ
2、防止断路器跳跃继电器 TBJ
3、手动合闸继电器SHJ
4、压力监察或闭锁继电器 1YJJ、2YJJ、3YJJ、4YJJ
5、手动跳闸继电器STJ及保护三相跳闸继电器 TJR、TJQ或TJF
► (4)、防止断路器跳跃继电器( TBJu)
创新成就未来
创源金属
CHUANGYUANMETAL
自我保护的回路
► (1)、跳闸保持继电器(TBJI) ► (2)、合闸保持继电器(HBJ)
求真务实 开拓创新
创新成就未来
创源金属
CHUANGYUANMETAL
辅助回路
►1)、备用中间继电器(ZJ) ►2)、电源监视继电器( 1JJ ) ►3)、压力电源切换继电器 ►4)、复归继电器( FGJ )
► (3)、合后位置继电器(KKJ)
► (4)、状态不对应继电器(WBJ)
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
与断路器接口的回路

110千伏变电站监控系统技术规范

110千伏变电站监控系统技术规范

110kV变电工程监控系统设备专用技术规范工程名称:建设单位:设计单位:设计联系人:联系电话:1.招标设备需求一览表:2.供货范围招标文件中所列出的设备用于本变电站监控系统。

该变电站的工程规模及电气主接线形式参见表1,供货范围见表2。

该变电站电气主结线见本规范书之附件。

注:此供货范围为最基本的参考配置,各投标厂商应根据自己产品的特点,对照变电站主接线来配置系统,但不应低于本要求。

3其他技术条款4 变电站电气主接线图以CAD图附在招标文件中5 使用说明本专用技术规范与湖南省电力公司110kV变电站监控系统通用技术规范(2007版)构成完整的设备技术规范书。

湖南省电力公司110kV变电所监控系统通用技术规范书(2007版)目录1总则2 规范及标准3 通用技术条件3.1 一般使用条件3.2 基本技术条件3.3 间隔级测控单元一般技术要求3.4 站控级设备一般技术要求3.5 对屏(柜)的要求4 系统技术条件4.1 系统结构4.2 间隔级测控技术要求4.3 站控级技术要求4.4 系统性能要求4.5 软件5 试验5.1 概述5.2 验收试验6 资料6.1 供方提供的技术资料6.2 设计联络会7 技术条件表附录1 设计联络会事宜附录2 供货商提供的各类技术条件表附录3 买方提供的图纸附图变电站电气主接线图1总则1.1本技术规范书适应于110kV变监控系统的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的系统完全符合本规范书的要求。

如有异议,都必须清楚地表示在投标文件中的“差异表”中。

并在投标书中的有关章节加以详细描述。

卖方也可以根据基本要求提出建议方案,供买方选择。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

智能变电站检修状态压板的功能及运行操作注意事项

智能变电站检修状态压板的功能及运行操作注意事项

智能变电站检修状态压板的功能及运行操作注意事项摘要:智能变电站的推广应用对电网运行、技术人员提出了新的要求。

现阶段,智能变电站整体较短,在日常维护与操作过程中仍然存在诸多不足,有待进一步完善。

鉴于此,笔者结合实践研究,对智能变电站检修状态压板的功能与规范操作展开分析,进一步推动智能化变电站发展。

关键词:智能变电站;检修状态;压板功能;运行操作;注意事项伴随着信息化、数字化发展,智能变电站得到了广泛应用,智能变电站具有信息搜集、检测、管理、保护作用,能够结合电网进行自动化控制、调节。

常规保护检修状态压板功能为屏蔽设备故障、动作信息。

智能变电站的智能设备中都安装了检修状态硬压板,保证设备检修时的有效运行。

一、智能变电站检修状态压板分析通常系统上安装投检修态的压板,装置检修过程中把压板投上,运行过程中压板退出。

现阶段,智能变电站选用GOOSE报文与SMV报文,达到开关量信号与交流模拟量信号的输送,在保护、检测、智能终端、合并单元传送的各网络报文数据包中全部有“检修位”。

在收到报文的检修为与实际检修位相同,则可判断成有效数据;反之为无效数据。

根据智能变电站检修压板类型划分可以分为几种:第一,合并单元检修压板。

当合并单元需要检修时,利用合并单元传输至保护、测控等其他装置的SMV的报文数据为检修位1。

第二,智能终端检修压板。

检修压板指的是在开关类一次设备需要投入时,智能终端不执行保护装置的跳闸指令与遥控指令。

第三,保护装置检修压板。

当保护装置需检修时投入,保护装置就会对SMV报文信息与GOOSE报文信息集中处理。

不过,不会执行动作出口与数据传输。

第四,测控装置检修压板。

当测控装置要求检修投入时,期装置就会执行遥控指令闭锁,不执行其他指令。

二、检修压板一致性要求当合并单元检修压板投入后,合并单元就会发送SMV信息检修位置1。

在保护与测控设备收到SMV指令后,相对于主体检修,在检修位相同时为有效信息,反之为无效信息。

变电站综合自动化与智能变电站应用技术章节习题及答案

变电站综合自动化与智能变电站应用技术章节习题及答案

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化?答:变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能?答:变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答:变电站层一般主要由操作员工作站(监控主机)、五防主机、远动主站及工程师工作站组成。

4.RCS-9600综合自动化系统有哪几部份组成?答:RCS-9600综合自动化系统从整体上分为三层,即变电站层、通信层和间隔层,硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点?答:RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备(IED)采集和处理变电站运行的各种数据,对变电站运行参数自动监视,按照运行人员的控制命令和预先设定的控制条件对变电站进行控制,为变电站运行维护人员提供变电站运行监视所需要的各种功能,减轻运行维护人员的劳动强度,提高变电站运行的稳定性和可靠性。

6.RCS-9600系列保护测控单元完成的主要功能有哪些?答:RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分,以变电站基本元件为对象,完成数据采集、保护和控制等功能。

概括地说,其完成的主要功能有:模拟量数据采集、转换与计算,开关量数据采集、滤波,继电保护,自动控制功能,事件顺序记录,控制输出,对时,数据通信。

7.RCS-9600综合自动化系统中实时采集的数据包括哪些类型?答:实时数据采集包括:1遥测。

变电站五防基础知识

变电站五防基础知识

1.110kV线路
线路闸刀: 线 线 开防路 路 关带母接母负线 地 线荷闸闸侧拉刀 刀 接合::地闸闸刀刀-:------------开关必 防 位 防 防须 位须防地带 ,带 带分 ,线分带闸负接电 位路位接刀,荷 地 合线母地 、,拉合接路线合开合 闸 地电闸闸关闸送闸压刀送线刀 电 刀三必电路---相须----侧----为分----接-------零位----地----(,----带闸--------电-刀----开 开 线 开-显必-关 关 路 关线示须必母闸必路仪分须线刀须接)位分侧必分, 接地闸刀、Ⅰ段母线接地闸刀必须分位,
闸 刀 远 方/就 地切换开关
测控 装置 遥控 合闸
从 操 作电 源来
合闸按钮
闸刀合位 辅 助 接 点KM1
测控 装置 遥控 分闸
分闸按钮
闸 刀分位 辅 助接点
KM2
测控五防干簧继电器接点
闭锁逻辑实现方式 机械闭锁:单间隔单设备 电气闭锁:单间隔、跨间隔 监控五防闭锁:电动方式的操作设备 微机五防闭锁:所有设备
线路闸刀: 防带负荷拉合闸刀-------------开关必须分位, 防带接地合闸送电-------------线路接地闸刀、开关线路侧接地闸刀必须分位, 线路接地闸刀: 防带电合接地闸刀------------线路闸刀必须分位,线路电压三相为零(带电显示仪) 开关线路侧接地闸刀: 防带电合接地闸刀------------线路闸刀,开关必须分位, 开关母线侧接地闸刀: 防带电合接地闸刀------------线路母线闸刀,开关必须分位, 线路母线闸刀: 防带负荷拉合闸刀------------开关必须分位, 防带接地合闸送电------------开关母线侧接地闸刀、Ⅰ段母线接地闸刀必须分位,

35kV设备保护测控装置介绍解析

35kV设备保护测控装置介绍解析


过电压保护功能: 过电压保护是在母线电压超过正常电压后, 会对电容器造成损坏,所以在过电压情况下需要将 电容器切除。 要在断路器在合位的情况下才能够动作。

欠电压保护功能: 欠电压保护是在母线无压后,如果给母线再 次充电会对电容器造成损坏,特别是在重合闸或备 自投动作时,所以在无压情况下需要尽快将电容器 切除。 要在断路器在合位的情况下,并且有曾有压得 条件才能够动作。
在CSL200E系列保护中需要特别注意的是,如果使用 重合闸功能的话,需要将控制回路断线和弹簧未储能这两个 检测告警的延时中至少有一个要整定为12s之内,否则会出 现重合闸误动作。

弹簧未储能检测功能: 在低压系列装置中,保护测控和操作箱为一体 化装置,所以弹簧未储能也作为一个开入通过延时 告警并给重合闸放电。
北京四方公司 低压保护测控装置介绍
CSC200系列装置

CSC200系列装置:
装置型号
CSC221A (电容器) 装置主要功能 两段式过流保护、两段式零流保护、过电压保护、欠电压保护、自动投切功 能、三相式不平衡电压保护
CSC231
(电抗器) CSC241C (所用变) CSC246 (备自投)
差动速断保护、两段式过流保护、零流保护、过负荷告警/跳闸、失 压保护
速断过流保护、过流保护、过负荷告警/跳闸、零序电保护、零流保护、充电保护

过流保护: 过流保护作为相电流保护,在低压系列保护中 作为标配保护功能。 在四方公司的产品中有些保护中增加了低电压 闭锁元件和方向元件。低电压闭锁元件的增加目的 是为了防止电动机等冲击负荷的启动电流很大,超 过了我们整定的过流定值,但是电压的波动不大, 以此来区分是故障还是启动电流;方向元件使用于 双电源供电系统中,选择性的跳开开关。

《110kV变电站典型二次回路图解》1-9(正式版)概要

《110kV变电站典型二次回路图解》1-9(正式版)概要

110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。

形成这种局面的原因是多方面的。

首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。

其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。

微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。

在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。

这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。

鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。

本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。

前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。

智能变电站软压板相关说明

智能变电站软压板相关说明

智能变电站软压板相关说明一、软压板分类智能变电站大量减少硬压板的设置,只有检修压板为硬压板,保护装置广泛采用软压板。

1、保护功能投退压板:实现某保护功能的完整投入或退出,此类压板为控制保护功能的主压板。

2、GOOSE出口压板:实现保护装置动作的跳合闸信号传输。

此类压板相当于常规站保护与保护间,保护与操作箱间的配线,即:跳闸硬压板。

当单一保护停启用时,需要操作。

3、SV软压板(数据接收压板):按MU投入状态控制本端是否接收处理采样数据。

此类压板相当于以往保护欲流变、压变间的连线,正常不进行操作。

但是主变保护等跨间隔保护中单间隔MU投入压板需要在单间隔检修时操作。

如:线路检修时,需退出线路间隔MU 投入软压板,线路数据将不会进入主变保护。

4、测控功能压板:实现某测控功能的完整投入或退出。

此类压板用于控制测控功能,相当于测控装置的定值。

如:检无压、检周期等。

5、控制压板:标记保护定值、软压板的远方控制模式,正常不进行操作。

如:远方修改定值、远方切换定值区等。

二、软压板后台设置原则1、保护功能投退压板应在后台画面显示,具备遥控功能.2、GOOSE出口压板应在后台画面显示,具备遥控功能.3、单一间隔的SV软压板(数据接收压板)不在后台画面显示,压板状态在变电站投运前设置完成,投运后不得改变。

跨间隔保护的数据接收压板在后台画面显示,其压板具备遥控功能。

4、测控功能压板不在后台画面显示,其压板状态在投运前应设置完成,投运后不得改变.5、控制压板应在后台画面显示,但不具备遥控功能。

三、软压板命名按照硬压板命名原则设置,采用双重名称,即编号+名称.四、软压板操作1、运维人员操作保护功能停启用软压板应在监控后台实现,操作前核对监控画面软压板实际状态,操作后应在监控画面和保护装置上核对软压板实际状态。

2、定值区切换软压板应在监控后台实现。

3、操作票填写应按照硬压板相关规定进行,相应的“硬压板”改为“软压板”。

4、禁止通过投退智能终端的断路器跳合闸硬压板的方式投退保护。

国网技术学院——培训总结

国网技术学院——培训总结

国网技术学院——培训总结国网技术学院——培训总结培训总结时光荏苒,日月如梭,转眼之间在济南的培训就快结束了。

回首这四个月的日子,有欢笑,有失落,但更多的是收获。

期间有自己对电力相关理论知识认识的更加深刻,有实践能力的大幅提高,也有对国网企业文化的加深认识,对人生的思考感悟。

四个月前带着一份憧憬,一份惊喜,更多是对新知识的渴望,我踏入了国家电网技术学院,开始为期五个月的培训生活。

按照国家电网公司要求,本次培训采取封闭式、准军事化管理模式,培训内容注重技能操作,具有较强的针对性、实用性。

三千多名来自全国各地五湖四海的学员,组成了这个临时的大家庭,短短的四个月间季节发生了变化,知识在这里积累,友谊在这里生根发芽。

作为此次参加培训的一名新员工,我深知这个机会来之不易,也十分感激咸宁市电力公司能够给我提供这么一个机会,我会珍惜来之不易的培训机会,牢固树立终身学习的理念,尽快完成人生角色的转变。

初到济南,一开始迎接我们的便是一周的军训。

原以为告别了学校便不会再有这么严格的军训了,而事实告诉我们进入一个企业一样需要严肃的纪律,特别是国家电网公司提出的“准军事化管理”便是要求我们有部队一样作风,用军队的形式行为来要求我们的工作,做到令行禁止。

五天的军训虽然很辛苦,但是我们都体会到其中的快乐,来自全国各地的同事们经过这次军训都很好的互相认识了。

军事训练让我深刻体会到人在逆境中是很容易成长的,也让我体会到在压抑环境下做事是多么的辛苦。

军事训练也增加了我们生活习惯的训练,每天按时起床睡觉,按时出操,生活用品按照要求摆放整齐,良好的生活习惯是一个人成功的保障,良好的品格是一个人成功的根本,良好的能力是一个人成功的必备条件。

正式培训是从电力设备的学习开始的,主要是以设备巡视为主要学习方向,先后学习了变压器、互感器、线路、开关、刀闸、GIS、二次设备等的巡视,并学习了部分安全规程。

护、微机线路保护、变压器保护、母线保护、自动重合闸、备自投等。

测控、保护、操作箱关系

测控、保护、操作箱关系

感谢观看
汇报人:
保护箱与操作箱的关系
保护箱的作用是防止操作箱受到外界干扰和损坏,确保操作箱的正常运行。
保护箱通常安装在操作箱的外部,起到保护操作箱的作用,同时也可以防止操作箱内部设 备受到损坏。
保护箱和操作箱之间通常通过电缆连接,以确保操作箱的正常运行和信号传输的稳定性。
保护箱和操作箱之间的连接方式通常采用标准接口,以确保兼容性和互换性。
测控箱与操作箱的关系
测控箱是操作箱的控制核心,负责接收操作箱的指令并执行相应的动作。
操作箱是测控箱的输入设备,通过操作箱可以调整测控箱的工作状态和参数。
测控箱和操作箱之间通过信号线连接,实现信息传递和控制功能。
测控箱和操作箱的配合使用,能够实现对设备的远程控制和监测,提高设备的自动化程度 和运行效率。
学院
测控、保护、操作箱关系
单击添加副标题
汇报人:
目录
01
单击添加目录项标题
02
测控、保护、操作箱的定义
03
测控、保护、操作箱的功能
04
测控、保护、操作箱的应用场景
05
测控、保护、操作箱的相互关系
06
测控、保护、操作箱的未来发展
01
添加章节标题
02
测控、保护、操作箱的定义
测控箱的定义
测控箱是用于测量、控制和保护电力系统设备的设备 测控箱内部装有各种测量仪表、控制开关和保护装置 测控箱的主要功能是对电力系统的运行状态进行实时监测、控制和保护 测控箱的设计应符合电力系统的安全规范和标准
操作箱具有多种类型,如控制箱、配电箱、仪表箱等,根据不同需求进行 选择。 操作箱的设计应考虑安全性、可靠性和易用性等因素,以确保设备的正常 运行和操作安全。

35kV设备保护测控装置介绍

35kV设备保护测控装置介绍
在四方公司的产品中过负荷保护在馈线保护中 都有过负荷动作和过负荷告警选择,但是有的保护 中只有告警与否的选择。
过电压保护功能:
过电压保护是在母线电压超过正常电压后, 会对电容器造成损坏,所以在过电压情况下需要将 电容器切除。
要在断路器在合位的情况下才能够动作。
欠电压保护功能:
欠电压保护是在母线无压后,如果给母线再 次充电会对电容器造成损坏,特别是在重合闸或备 自投动作时,所以在无压情况下需要尽快将电容器 切除。
处理方法:将跳闸插件上电阻R4去掉
2)工程应用当中,若不使用装置内部操作箱时, 操作箱上的跳位(TWJ)、合位(HWJ)监视 回路都不能形成通路,导致“控制回路断线” 告警;此时可以整定KG2.5=1,退出控制回路 监视功能。
切换到有效定值区 需要重新固化正确定值 用EPPC固化正确的配置文件
更换后备电池 检查网络电缆是否松动 检查MMI模块是否正常 检查CPU与MMI的通信电缆
检查PT回路 检查控制回路 复归后检查通讯是否恢复正常
• 4、保护与其它装置配合的问题:
1)与一次开关的配合的问题:
现场不使用装置本身防跳回路而是使用开关柜 防跳时,需取消装置跳闸插件上的防跳模块。
在CSL200E系列保护中需要特别注意的是,如果使用 重合闸功能的话,需要将控制回路断线和弹簧未储能这两个 检测告警的延时中至少有一个要整定为12s之内,否则会出 现重合闸误动作。
弹簧未储能检测功能:
在低压系列装置中,保护测控和操作箱为一体 化装置,所以弹簧未储能也作为一个开入通过延时 告警并给重合闸放电。
北京四方公司 低压保护测控装置介绍
CSC200系列装置
CSC200系列装置:
装置型号
CSC221A (电容器)

测控、保护、操作箱关系

测控、保护、操作箱关系

1、投入220KV母差保护投单母线压板 2、拉开220KV母联200开关操作电源开关 3、合上兴党线245-2刀闸 4、检查信号指示正确 5、拉开兴党线245-1刀闸 6、检查信号指示正确 7、合上220KV母联200开关操作电源开关 8、停用220KV母差保护投单母线压板
9、拉开220KV 1母线TV二次开关 10、检查220KV 1母线无电压 11、拉开220KV母联200开关 12、拉开220KV母联200-1刀闸 13、拉开220KV母联200-2刀闸 14、拉开220KV 1母线TV刀闸
13
KF
14
1
合闸线圈K3
2
21
KF
22
21
防跳KF
22
4
开关辅助接点 Q1
2
8
Q1
6
21 13 30
Q1 KF Q2
23 14 32
CZX-12R
1TBUJa
U
2TBUJa 12TBIJa
22TBIJa
2TBUJa 防跳
U
1TBUJa 防跳
图2.5.4-1 河南平高LW10B-252W开关合闸回路图
手动分闸) 3)保护跳闸
2、断路器分闸回路
(测控装置)
装置背视图
断路器机构箱内非全相保护
三、各部分关系详述
3、隔离开关分合闸回路
1) 遥控分 闸 2)手动分闸(测控屏手动分闸、现场机构箱
手动分闸) 3)五防逻辑(单元电气闭锁)
隔离开关误操作案例
三、各部分关系详述
4、遥测回路
1) 电压 2)电流
总控
上级调度 串口/以太网
五防机
监控网
监控
保护
监控

直流计算

直流计算

各类负荷统计方法如下:1、保护装置: 各馈线按每回路1个,110kV主变按每台4个;2、测控装置: 110kV馈线按每回路1个,110kV主变按每台3个,35kV及以下馈线保护、测控一体化,不单独考虑;3、操作箱: 110kV馈线按每回路1个,110kV主变按每台3个; 35kV及以下馈线不考虑;4、公用部分: 公用测控装置2个,通讯服务器2个,电压切换装置3个、小电流接地选线装置1个、、直流系统绝缘监察装置1个,简单中央信号,UPS;5、备自投装置: 35kV、10kV分段断路器配置备自投装置各1个;6、弹操机构跳、合闸电流按2A计算。

计算:1、线路(保护+操作箱+测控): ( 35+15 )X 4 X 0.6 = 120(200)2、线路(测控): 35X 4 X 0.6 = 84(140)3、母线保护:504、主变保护(主、后备、操作箱):(50+50+15)X 2 = 2305、主变(高、中、低测控):35 X 3 X 2 = 2106、分段(保护+操作箱+测控): ( 50+15+35 )= 1007、故障录波:50 X 2 = 1008、公用测控装置:509、UPS:3000 X 0.6 = 1800(3000)10、监控系统:60011、35kV(6馈线、1分段、2接地变)保护、测控一体化装置:25 X 9 X 0.6 = 135(225)12、10kV(16馈线、1分段、2接地变、4电容、2所用变)保护、测控一体化装置:25 X 25 X 0.6 = 375(625)13、断路器(110kv(7)+35kv(11)+10kv(27)):2A (7 + 11 + 27) = 90A7、通讯设备:5008、事故照明: 1.2KW注:经常负荷按负荷系数0.6考虑,UPS按负荷系数0.6考虑,事故照明按负荷系数1考虑,通讯按负荷系数0.8考虑。

查蓄电池放电容量与放电时间的关系曲线得: Kc = 0.6Cc = Kr * Cs / Kc = 1.25 * 59.82 Ah / 0.6 = 124.63Ah ,故取200 Ah。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、断路器合闸回路 (遥控合闸)
(测控装置)
7A
7A
强制手动合闸(回顾测控装置)
强制手动合闸(回顾测控装置)
含有的部件:
1)测控装置 2)切换开关 1QK 3)分合闸把手 1KK 4)电气编码锁 1S 5)本间隔断路器、隔离开关
遥控压板
功能:
1)直流电源输入回路 2)遥测模拟量输入回路 3)遥信开关量输入、输出回路 4)遥控开关量输出回路 5)网络通信回路
手动分闸) 3)保护跳闸
2、断路器分闸回路
(测控装置)
装置背视图
断路器机构箱内非全相保护
三、各部分关系详述
3、隔离开关分合闸回路
1) 遥控分 闸 2)手动分闸(测控屏手动分闸、现场机构箱
手动分闸) 3)五防逻辑(单元电气闭锁)
隔离开关误操作案例
三、各部分关系详述
4、遥测回路
1) 电压 2)电流
5、断路器操作机构箱
5、断路器操作机构箱
5、断路器操作机构箱
6、隔离开关机构箱
6、隔离开关机构箱
内容概述 一 单独各部分功能回顾 二 测控、保护、操作箱等整体上的关系 三 各部分关系详述
测控、保护、操作箱 等整体上的关系
二、测控、保护、操作箱等整体上的关系 主控室或
监控、调
综自后台机
线路保护: 1、光纤差动 保护 2、距离保护 3、零序保护 4、重合闸
3、保护装置 4、操作箱
操作箱的作用: 1)断路器控制回路 2)电压切换回路
5、断路器操作机构箱
5、断路器操作机构箱
部件: 1)分、合闸线 圈 2)压力开关 3)辅助接点
? 4)远方、就地 把手 5)就地分合闸 把手 6)防跳回路 7)三相不一致
13
KF
14
1
合闸线圈K3
2
21
KF
22
21
防跳KF
22
4
开关辅助接点 Q1
2
8
Q1
6
21 13 30
Q1 KF Q2
23 14 32
CZX-12R
1TBUJa
U
2TBUJa 12TBIJa
22TBIJa
2TBUJa 防跳
U
1TBUJa 防跳
图2.5.4-1 河南平高LW10B-252W开关合闸回路图
五防机

保护室
光纤网络
室外场地
测控装置
操作箱
线路保护及 重合闸 断路器保护
断路器 机构箱
断路器
母差保护 失灵保护
二、测控、保护、操作箱等整体上的关系
综自后台机
上行: 遥测、遥信
下行: 遥控、遥调
光纤网络 测控装置
线路保护及 重合闸
断路器保护
母差保护 失灵保护
操作箱
断路器 机构箱
断路器
二、测控、保护、操作箱等整体上的关系
当地监控
串口/以太网
总控
上级调度 串口/以太网
五防机
监控网
监控 保护
监控 保护
监控 保护
….
监控
保护
内容概述 一 单独各部分功能回顾 二 测控、保护、操作箱等整体上的关系 三 各部分关系详述
(断路器、隔离开关分合闸回路;遥测;遥信;启动失灵)
各部分关系详述
三、各部分关系详述
1、断路器合闸回路
1) 遥控合闸 2)手动合闸(测控屏手动合闸、现场机构箱
手动合闸) 3)重合闸
知识点:合闸过程、防跳、机构闭锁、反措
2.5.4、河南平高LW10B-252W开关控制回路
2.5.4.1、河南平高LW10B-252W开关合闸回路图(见图2.5.4-1)
QS1&
1S 测控就地合闸
12
RCS-9705B
RCS-901B
CSL-101B
HJ
1n701
HA
1n703 遥合211开关 1QK
11 12
HJ-1
A11
A01
9-1J
1n61
1n53
1LP4 重合闸出口
1LP9 重合闸出口
4D99
22YJJ 3YJJ
4D98
CZX-12R
重合闸
KKJ
1SHJ
U
21SHJ
U
22SHJ
U
23SHJ
U
23SHJ
ZHJ
ZXJ
U
U
QS1-
1TWJa
U
2TWJa
二、互感器的构成及工作特点
(一)电流互感器(TA)
电流互感器是将交流大电流变成小电流(5A或1A),供电给测 量仪表和保护装置的电流线圈。 流变的工作原理: 其工作原理与变压器基本相同。
遥控压板
功能:
1)直流电源输入回路 2)遥测模拟量输入回路 3)遥信开关量输入、输出回路 4)遥控开关量输出回路 5)网络通信回路
3、保护装置
断路器保护: 1、充电保护 2、过流保护 3、非全相保 护 4、启动失灵
线路保护: 1、高频保护 2、距离保护 3、零序保护 4、重合闸
4、操作箱
操作箱: 1、断路器控制 回路 2、电压切换回 路
1、断路器合闸回路 (强制手合)
装置背视图
3

) 重 合 闸
重合闸指示灯
防跳回路
(郑老师课程中的开关控制回路)
防跳回路
(未考虑防跳功能的合闸回路)
防跳回路
(实际的合闸回路)
任何 原因 跳闸
启动 跳闸 回路 中的 TBI Ja
启动 合闸 回路 中的 TBU Ja
防跳回路
(郑老师课程中的开关控制回路)
一、单独各部分功能回顾
综自后台机
五防机
保护室
光纤网络
主控室或 监控、调 度
室外场地
测控装置
操作箱
线路保护及 重合闸 断路器保护
断路器 机构箱
断路器
母差保护 失灵保护
1、综自后台机、五防机
2、测控装置
2、测控装置
含有的部件:
1)测控装置 2)切换开关 1QK 3)分合闸把手 1KK 4)电气编码锁 1S 5)本间隔断路器、隔离开关
测控、保护、操作箱关系
方鹏
内容概述 一 单独各部分功能回顾 二 测控、保护、操作箱等整体上的关系 三 各部分关系详述
(断路器、隔离开关分合闸回路;遥测;遥信;启动失灵)
单独各部分功能 回顾
一、单独各部分功能回顾
1 综自后台机、五防机 2 测控装置 3 保护装置 4 操作箱 5 断路器机构箱 6 隔离开关机构箱
1、无防 跳回 路
2、有防 跳回 路

无 防 跳 回 路 比 较
SHJ 结 点 粘 死 时
1、无防 跳回 路
(1)正常 手合
(2)跳闸
2、有防 跳回 路
(1)正常 手合
(2)跳闸
有 无 防正 跳常 回情 路况 比下 较
三、各部分关系详述
2、断路器分闸回路
1) 遥控分 闸 2)手动分闸(测控屏手动分闸、现场机构箱
U
3TWJa
U
SHJa
11YJJ 11YJJ 2TBUJa
自保持 SHJa
n238
重合闸
ZHJ
手合
1SHJ
A相跳位监视
SHJa I
2TBUJb
2TBUJc
1TBUJa
2TBUJa
1TBUJa
2TBUJa
防跳
4D100
YB
开关A相机构
169
YB:1
1
4
3
4
25
开关辅助接点
远近控切换
26
SPT 3
Q2
分合闸选择 3 SB1 4
相关文档
最新文档
