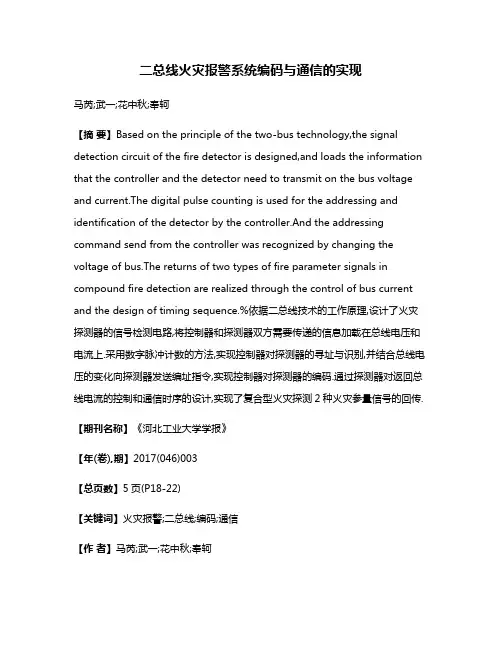

二总线火灾报警系统编码与通信的实现
二总线火灾报警系统编码与通信的实现马芮;武一;花中秋;奉轲【摘要】Based on the principle of the two-bus technology,the signal detection circuit of the fire detector is designed,and loads the information that the controller and the detector need to transmit on the bus voltage and current.The digital pulse counting is used for the addressing and identification of the detector by the controller.And the addressing command send from the controller was recognized by changing the voltage of bus.The returns of two types of fire parameter signals in compound fire detection are realized through the control of bus current and the design of timing sequence.%依据二总线技术的工作原理,设计了火灾探测器的信号检测电路,将控制器和探测器双方需要传递的信息加载在总线电压和电流上.采用数字脉冲计数的方法,实现控制器对探测器的寻址与识别,并结合总线电压的变化向探测器发送编址指令,实现控制器对探测器的编码.通过探测器对返回总线电流的控制和通信时序的设计,实现了复合型火灾探测2种火灾参量信号的回传.【期刊名称】《河北工业大学学报》【年(卷),期】2017(046)003【总页数】5页(P18-22)【关键词】火灾报警;二总线;编码;通信【作者】马芮;武一;花中秋;奉轲【作者单位】河北工业大学电子信息工程学院,天津300401;河北工业大学电子材料与器件天津市重点实验室,天津300401;河北工业大学电子信息工程学院,天津300401;河北工业大学电子材料与器件天津市重点实验室,天津300401;河北工业大学电子信息工程学院,天津300401;河北工业大学电子材料与器件天津市重点实验室,天津300401;河北工业大学电子信息工程学院,天津300401;河北工业大学电子材料与器件天津市重点实验室,天津300401【正文语种】中文【中图分类】TP277;TU892火灾，是危害人类和社会最常见的灾害之一，其难以预料的性质不仅对社会安全造成了极大的威胁，无法挽回的损失更制约了经济的稳定发展.随着人们对火灾报警系统研究的深入，二总线技术以其结构简单、分工明确、无极性易接入等优点广泛用于火灾探测器和报警控制器之间[1].复合型火灾探测集合了至少2种火灾参量的探测原理于同一个探测器，有效地弥补了单一型火灾探测由于原理限制出现的误报、漏报的缺陷，也逐渐成为智能型火灾报警的应用趋势[2].文献[3-4]采用数据帧的方式完成二总线系统的编码与通信，使得总线电流始终处于阶跃变化中，可能出现信号识别混乱从而导致系统崩溃[5]，还会缩短二总线的工作寿命.结合二总线技术的工作原理和复合型火灾探测的特点，通过对探测器信号检测电路的设计，把总线上的电压和电流变换为微处理器可识别的信号，控制电路的多态输出并结合时序设计和软件编程完成编码寻址、故障排查和火灾报警等信息的检测，每个状态信号的回传只改变一次总线电流，实现了基于二总线的复合型火灾报警系统的编码与通信.二总线火灾报警系统由报警控制器和火灾探测器组成，如图1所示，控制器通过2根总线与多个探测器相连，并通过地址编码技术为探测器编号使其具有唯一可识别地址[6].总线A是共用地线，总线B是电源/通信复用线[7].二总线可为现场设备供电，并联在总线上的探测器无需外接电源[8].总线B空闲时作电源线，两根总线之间的电压为24 V，探测器由控制器供电并为其内部储能电容充电；总线B作通信线时，两根总线之间的电压为10 V，探测器由内部储能电容放电提供功率，并于该时段向控制器返回当前探测器故障自检信号或火灾参量探测信号[9].二总线火灾报警系统的工作过程，首先由作为主机节点的控制器采用总线电压的形式向探测器发起通信，如二总线设备的编码或寻址；作为从机节点的探测器根据控制器发来的指令执行相应的工作，并采用总线电流的形式向控制器回传检测信号，即探测器故障情况或火灾探测情况[10].结合二总线技术通过总线电压和电流进行通信的特点，为探测器设计如图2所示的信号检测电路.通过对电路中“门”的控制，即二极管和三极管的状态切换，使电路实现多态输出，表示多种不同的通信信号[11].L+接在探测器的总线接口上，图2a）是依据二总线系统控制器采用电压形式向探测器发起通信的工作原理，把总线上的脉动电压信号变换成可供微处理器识别的数字脉冲信号的电路；图2b）是依据二总线系统探测器采用电流形式向控制器回传信号的工作原理，通过微处理器对S0、S1的电平控制改变返回总线上电流的电路.二总线火灾报警系统依靠2根总线间24 V和10 V两种电压的不断交替，实现控制器和探测器之间的断续供电及信号通信，因此接在总线接口上的L+会形成规律的脉动电压信号，该信号影响着电路中二极管和三极管的状态，具体情况如表1所示.经电源稳压后，V+电压为17 V左右，Vcc为5 V.若总线上始终处于24 V和10 V的交替变化，CLK处会伴随着L+规律的脉动电压信号产生稳定的数字脉冲信号，LD处始终为低电平；若两根总线间电压出现0 V且S0或S1为高时，LD处变为高电平.总线上的脉动电压信号通过电路转换后，在CLK处形成的数字脉冲信号及LD处的高低电平都可被微处理器检测和识别，从而获取到控制器通过总线电压发送的指令信息.如图2b），S0、S1接在微处理器的I/O端口，控制I/O口的高低电平会改变探测器回传到总线上的电流大小.当S0、S1均为低电平时，回传到总线上的电流为0 mA；当S0为高电平、S1为低电平时，回传到总线上的电流为6 mA；当S0、S1均为高电平时，回传到总线上的电流为18 mA.由于这3种电流值存在明显差异，可直接用于多种状态的表示.在实际的工程应用中，若探测器出现开路故障，二总线上不会检测到电流.因此，定义0 mA表示探测器开路，6 mA表示环境正常，18 mA表示火灾报警或编码完成，报警系统的火灾探测和故障自检同时进行.控制器将总线上返回的电流值转换为电压信号送到A/D转换器，为消除总线电流波动造成的误差，控制器在信号分析时避免定值比较的限制，选取可波动的范围与A/D转换的结果进行比较，判断该信号所代表的信息.二总线火灾报警控制器与复合型火灾探测器之间的通信包括2部分，一部分是探测器的编码通信，另一部分是火灾探测和故障自检通信.作为主机设备的控制器具有向作为从机设备的探测器发起通信的功能，当控制器向探测器发送编码指令后，探测器进入编码通信等待地址的接收，并于存储成功后向控制器返回应答.为保证探测器地址的唯一性，编码通信只能对一个探测器独立进行.当控制器向探测器发送探测/自检指令后，若探测器出现开路故障则向控制器返回开路信号，反之探测器对当前环境的火灾情况进行探测，并向控制器返回2种火灾参量的探测结果.总线上并联的所有探测器同时进行探测和自检工作，采用巡检的方式在一个循环周期内遍历接收所有探测器返回的信号.在每个循环周期开始时给总线提供一段24 V供电电压，用于控制器和探测器之间程序和信号的同步处理.为使探测器能够区分控制器发送的是编码指令还是探测/自检指令，利用该段同步电压的长度表示区分指令，即探测器通过对信号检测电路中CLK处形成的低电平长度的识别确认本轮通信内容.如图3所示，若时序头长度为225 ms，探测器暂停火灾探测，等待接收控制器发送编码地址；若时序头长度为175 ms，探测器开始执行火灾探测和故障自检.当控制器对单个探测器进行编码时，把编码地址n赋给电压信号，即在第n个电压脉动方波控制总线电压骤降为0 V.如图3a）所示，一个脉动方波由8 ms的24 V和4 ms的10 V组成，探测器对CLK处形成的数字脉冲信号进行检测并计数，同时启动LD处的电平检测.总线电压从24 V拉低至0 V并持续2 ms，探测器检测到LD电平为高，停止对CLK处的脉冲计数，并将此时的脉冲个数n记为本次编码的地址存入探测器存储中，控制I/O端口改变S0、S1的电平向总线返回18 mA电流表示编码地址接收成功.当控制器向总线上的所有探测器发送探测/自检指令后，探测器启动2种传感器对当前火灾情况的探测，并在微处理器中对转换后的电信号进行分析，再将结果用电流的方式回传到控制器.为保留单一型火灾参量独立报警的功能，实现控制器对2种火灾参量信号的区分，设计使用2个脉冲联合回传一个复合型火灾探测器的信息.如图3b），规定0号脉冲仅供电，从1号脉冲开始计数，当到达的脉冲个数与存储器中的地址n相关时，该探测器向控制器返回信号.第2n-1个脉冲时，n号探测器向控制器传递A类火灾参量探测结果，第2n个脉冲时则传递B类火灾参量探测结果.在探测器非开路的情况下，若仅有一个脉冲检测到返回总线电流为18 mA，则控制器显示A/B单一型火灾预警；若两个脉冲均检测到返回总线电流为18 mA，则即刻覆盖单一型预警显示火灾报警.MICROCHIP公司生产的PIC系列微控制器因其具有高速度、低功耗、低价位、低工作电压、小体积等优势，广泛用于火灾监控的智能检测中.设计的探测器选用PIC16F716芯片，基于MPLAB X IDE进行软件实验，该集成环境包含了PIC芯片的C语言程序编写环境以及PIC全系列芯片的头文件，同时也包含了PIC程序编译所需要的编译器，可以实现程序编写编译一体化的设计.探测器软件部分的设计目的是通过对二总线上脉动信号的检测及对开关电路的控制，实现编码地址的接收及探测/自检信号的回传.采用微处理器定时器/计数器中断服务程序来完成这一检测功能，结合信号检测电路和编码与通信时序的设计，整体的软件流程图如图4所示.图5是控制器和探测器编码与通信时的信号检测图.控制器给探测器编码时，如图5a）为CLK处数字脉冲信号的检测，0号脉冲仅供电，图5b）所示总线电压在第4个脉冲时降为0 V，LD的电平发生相应突变，CLK处会伴随总线电压的交替继续产生数字脉冲，通过程序控制关闭计数器，并将4作为编码地址存入探测器存储中.给二总线系统挂接10个复合型火灾探测器，控制器发起探测/自检指令时，如图5c）是根据探测器返回总线上的电流转化为电压信号的检测.根据复合型火灾探测的时序设计，0号脉冲仅供电，每个探测器的2种火灾参量信号由2个脉冲分时回传到控制器上，可见除1号、3号、5号和7号外其他探测器呈开路状态.1（2n-1=1，n= 1）号脉冲信号表示报警，2（2n=2，n=2）号脉冲信号表示正常，控制器将1号探测器探测情况显示为A类火灾参量预警；同理3号探测器2个脉冲信号均表示正常；5号探测器2个脉冲信号均表示报警，控制器将该信号显示为复合火灾报警；7号探测器则显示为B类火灾参量预警.将二总线技术应用到复合型火灾报警系统中，设计了多态输出的信号检测电路，实现了总线制终端设备可编码的功能，并设计通信时序采用2个脉冲分时回传一个探测器的状态信息，先将2种火灾参量信号分时上传至控制器再分别进行判断，保留了单一型火灾参量独立预警的功能，有助于工作人员在控制器发出预警的时候尽早排查探测区域发生的异状，同时，这种通信方法可扩展应用于3种及以上火灾参量的探测中.此外，系统可对探测器是否发生开路进行自检，并即时向控制器发送故障信号，完善了火灾报警系统的智能性.【相关文献】[1]熊爱民，方江松.基于二总线的嵌入式火灾智能报警控制系统[J].计算机光盘软件与应用，2012，（18）：60-61.[2]邵君玲.感烟感温复合探测器设计[D].秦皇岛：燕山大学，2014.[3]陈印梅，方林锁.火灾报警回路总线运行不稳定分析及对策[A].全国冶金自动化信息网、《冶金自动化》杂志社.全国冶金自动化信息网2010年年会论文集[C].全国冶金自动化信息网、《冶金自动化》杂志社：2010，3：822-824.[4]王亮，秦会斌.基于二总线技术的非独立式电气火灾监控器[J].机电工程，2012，29（8）：989-992.[5]Pankaj Mishra，Ghose T.A direct method for assessment of overall voltage condition of power system[J].International Journal of Electrical Power and Energy Systems，2016，（81）：232-238.[6]Sun Shi Wei，Liu Xin Tong，Liu Wei，et al.Design of high-rise building’s monitoring system for electric fire base on CAN bus[J].Applied Mechanics and Materials，2015，3827（734）：104-108.[7]王斌，赵云，尹云辉.一种能量/信息时分传输的二总线技术研究[J].微型机与应用，2012，31（9）：58-59，62.[8]张晓旭，杨晓妍.基于二总线技术的剩余电流火灾探测器[J].科技视界，2015（5）：104.[9]李云峰.民用建筑消防设计策略[J].住宅与房地产，2016（36）：43.[10]刘蜜.二总线电流环在智能配电装置JXD-240中的应用[J].民营科技，2012（7）：45-46.[11]王亮.基于二总线的电气火灾监控系统的设计[D].浙江：杭州电子科技大学，2013.。
基于二总线制的火灾自动报警系统的实现
基于二总线制的火灾自动报警系统的实现2012-04-22 | 作者：admin| 浏览：1396摘要：以火灾自动报警系统为研究对象，介绍了该系统在某金属彩色涂层工程中的设计与应用。
根据该项目的系统保护对象分级，选择集中报警系统。
按照具体使用的场所，选择、计算合适的火灾探测器及数量。
火灾报警控制器采用二总线技术，接收现场自动、手动信号后能对消防泵、空调、通风系统等进行联动控制。
该系统自投入运行以来，稳定可靠、运行良好。
关键词：二总线制；火灾报警控制器；火灾探测器；消防联动控制本文目录[隐藏]随着我国工业、民用建筑的迅速发展和消防工作的不断加强．火灾自动报警系统的应用有了很大的发展。
特别是火灾报警控制器由早期的多线制发展为总线制．又从四总线制发展为二总线制．大大节省了布线．技术更先进可靠n以上海某金属彩色涂层工程为例．介绍火灾自动报警系统在该工程中的实现n该工程由7个新建单体建筑组成．分别为主厂房、高低压变配电室、涂料仓库、空压站及水泵房、液化石油气供应站、警卫室(兼消防值班室)和办公楼。
1系统的构成与功能1．1系统的构成火灾自动报警系统根据系统保护对象的分级．选择合适的报警系统形式．根据具体使用的场所．选择合适的火灾探测器．并设置消防专用电话n(1、)系统形式的选择及构成本工程根据保护对象的分级为一级和二级．选择集中报警系统．系统结构如图l 所示n该系统由一台火灾报警控制器(联动型、)、二台区域显示器、手动直接控制器、消防电话、火灾探测器、手动报警按钮、消火栓按钮、700C防火阀、各类模块等组成。
火灾报警与联动控制采用二总线制．感烟探测器、手动报警按钮直接接入总线：火焰探测器、燃气探测器、消火栓按钮、700C防火阀的信号通过输入模块接入总线：对空调与通风风机、火灾警报装置和非消防电源通过总线控制模块来控制n对重要设备．如消防泵则按规范要求采用专线控制。
(，2、)火灾探测器的选择火灾探测．是以探测物质燃烧过程中产生的各种物理现象为机理．实现早期发现火灾这一目的n火灾的早期发现，是充分利用灭火措施、减少火灾损失、保护生命财产的重要保障n因此，选择合适的火灾探测器来探测火情是一个首要问题。
火灾报警二总线制
火灾报警二总线制
火灾报警二总线制
消防自动报警系统按两总线设计是什么意思？
火灾自动报警系统在我国虽然应用时间不长，但发展速度很快，由原来四线制、三线制发展到二线制直至现在的总线制。
总线制又分为四总线制和两总线制，由于两总线制以其接线少、设计施工方便，日益取代四总线制，从而成为现在运用的主要线制。
消防报警系统与消防联动设备的布线有两种方式：
一是消防报警回路与消防联动回路合二为一，即在同一回路中既有火灾报警信号输入，也有联动消防设施动作的输出模块的全总线系统；
二是两系统各自独立，报警回路仅有报警探测器和接受信号的输入模块，而联动回路均为输出模块和手动直接控制点，即为报警联动总线分立系统。
笔者认为小规模的系统采用全总线的系统布线较好，布线简洁，施工难度小，可以节省投资。
但是对于大型建筑或者建筑群中报警系统采用分立总线的系统比较可靠，避免一处故障造成报警与联动总线一起被隔离，事故时大量设备无法启动。

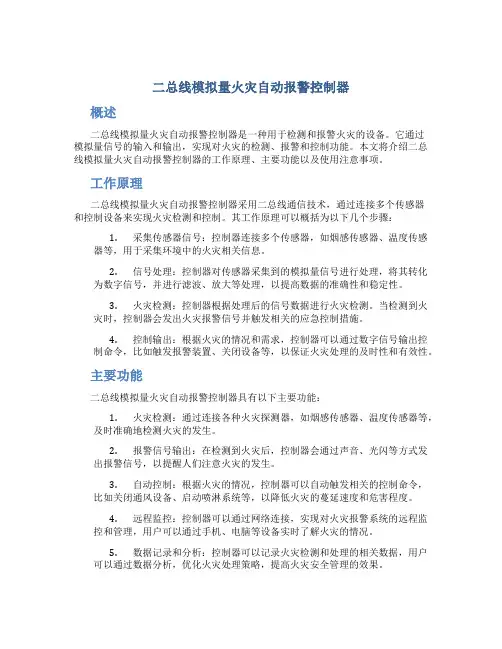

二总线模拟量火灾自动报警控制器
二总线模拟量火灾自动报警控制器概述二总线模拟量火灾自动报警控制器是一种用于检测和报警火灾的设备。
它通过模拟量信号的输入和输出，实现对火灾的检测、报警和控制功能。
本文将介绍二总线模拟量火灾自动报警控制器的工作原理、主要功能以及使用注意事项。
工作原理二总线模拟量火灾自动报警控制器采用二总线通信技术，通过连接多个传感器和控制设备来实现火灾检测和控制。
其工作原理可以概括为以下几个步骤：1.采集传感器信号：控制器连接多个传感器，如烟感传感器、温度传感器等，用于采集环境中的火灾相关信息。
2.信号处理：控制器对传感器采集到的模拟量信号进行处理，将其转化为数字信号，并进行滤波、放大等处理，以提高数据的准确性和稳定性。
3.火灾检测：控制器根据处理后的信号数据进行火灾检测。
当检测到火灾时，控制器会发出火灾报警信号并触发相关的应急控制措施。
4.控制输出：根据火灾的情况和需求，控制器可以通过数字信号输出控制命令，比如触发报警装置、关闭设备等，以保证火灾处理的及时性和有效性。
主要功能二总线模拟量火灾自动报警控制器具有以下主要功能：1.火灾检测：通过连接各种火灾探测器，如烟感传感器、温度传感器等，及时准确地检测火灾的发生。
2.报警信号输出：在检测到火灾后，控制器会通过声音、光闪等方式发出报警信号，以提醒人们注意火灾的发生。
3.自动控制：根据火灾的情况，控制器可以自动触发相关的控制命令，比如关闭通风设备、启动喷淋系统等，以降低火灾的蔓延速度和危害程度。
4.远程监控：控制器可以通过网络连接，实现对火灾报警系统的远程监控和管理，用户可以通过手机、电脑等设备实时了解火灾的情况。
5.数据记录和分析：控制器可以记录火灾检测和处理的相关数据，用户可以通过数据分析，优化火灾处理策略，提高火灾安全管理的效果。
使用注意事项在使用二总线模拟量火灾自动报警控制器时，需要注意以下事项：1.安装位置：控制器应安装在离火灾可能发生的区域近的地方，以便及时检测和处理火灾。
基于二总线制的火灾自动报警系统的实现
基于二总线制的火灾自动报警系统的实现基于二总线制的火灾自动报警系统的实现2012-04-22 | 作者：admin| 浏览：1396摘要：以火灾自动报警系统为研究对象，介绍了该系统在某金属彩色涂层工程中的设计与应用。
根据该项目的系统保护对象分级，选择集中报警系统。
按照具体使用的场所，选择、计算合适的火灾探测器及数量。
火灾报警控制器采用二总线技术，接收现场自动、手动信号后能对消防泵、空调、通风系统等进行联动控制。
该系统自投入运行以来，稳定可靠、运行良好。
关键词：二总线制；火灾报警控制器；火灾探测器；消防联动控制本文目录[隐藏]随着我国工业、民用建筑的迅速发展和消防工作的不断加强．火灾自动报警系统的应用有了很大的发展。
特别是火灾报警控制器由早期的多线制发展为总线制．又从四总线制发展为二总线制．大大节省了布线．技术更先进可靠n以上海某金属彩色涂层工程为例．介绍火灾自动报警系统在该工程中的实现n该工程由7个新建单体建筑组成．分别为主厂房、高低压变配电室、涂料仓库、空压站及水泵房、液化石油气供应站、警卫室(兼消防值班室)和办公楼。
1系统的构成与功能1．1系统的构成火灾自动报警系统根据系统保护对象的分级．选择合适的报警系统形式．根据具体使用的场所．选择合适的火灾探测器．并设置消防专用电话n(1、)系统形式的选择及构成本工程根据保护对象的分级为一级和二级．选择集中报警系统．系统结构如图l所示n该系统由一台火灾报警控制器(联动型、)、二台区域显示器、手动直接控制器、消防电话、火灾探测器、手动报警按钮、消火栓按钮、700C防火阀、各类模块等组成。
火灾报警与联动控制采用二总线制．感烟探测器、手动报警按钮直接接入总线：火焰探测器、燃气探测器、消火栓按钮、700C 防火阀的信号通过输入模块接入总线：对空调与通风风机、火灾警报装置和非消防电源通过总线控制模块来控制n 对重要设备．如消防泵则按规范要求采用专线控制。
(，2、)火灾探测器的选择火灾探测．是以探测物质燃烧过程中产生的各种物理现象为机理．实现早期发现火灾这一目的n火灾的早期发现，是充分利用灭火措施、减少火灾损失、保护生命财产的重要保障n因此，选择合适的火灾探测器来探测火情是一个首要问题。
火灾自动报警系统线制
控 制 器
S
S
········· S
ST：选通线 1
2
探测器···
n
多线制（n+4）连接方式
第四节 线制
2 二多线制 二多线制即n+1线制，即一条是公用地线，另
一条承担供电、选通信息与自检的功能，这种线 制比四线制简化了许多，但仍为多线制。
（一）多线制 这是早期的火灾报警技术。它的特点是一个探测器（或若干 探测器为一组）构成一个回路，与火灾报警控制器相连，如图所 示。当回路中某一个探测器探测到火灾（或出现故障）时，在控 制器上只能反映出探测器所在回路的位置。而我国火灾报警系统 设计规范规定，要求火灾报警要报到探测器所在位置，即报到着 火点。于是只能一个探测器为一个回路，即探测器与控制器单线 连接。
图中的四条总线（P、T、S、G）均为并联方式连接，S线上 的信号对探测部位而言是分时的，从逻辑实现方式上看是“线或” 逻辑。由于总线制采用了编码选址技术，使控制器能准确地报警 到具体探测部位，测试安装简化，系统的运行可靠性大为提高。
2 二总线制 二总线制比四总线制又进了一步，用线量更加
少，但技术的复杂性和难度也提高了。二总线制 中的G线为公共地线，P线则完成供电、选址、 自检、获取信息等功能。
③链式连接形式
控
制
器
S
S
S
二总线链式型连接方式
①树枝型
P
报
G
警
控制器Fra bibliotekT1T2
T3 …… Tn
采用这种接线方法时，如果发生断线，可以自动判断 故障点。 但故障点后的探测器不能工作。
报
警
楼宇火灾自动报警及消防联动控制系统设计-开题报告【范本模板】
①显示屏：显示各从节点的信息以供相关人员进行分析处理。
②时钟芯片：记录发生火灾的时间以备事后查询。
③EEPROM：存储系统历史信息。
（2)从节点：监测现场的火灾情况,若发生火灾则向主节点发送火警信息并控制其执行装置工作；若无火灾，则定时向主节点发送验证信号供主节点处理.
第一阶段是用一些简单的分立元件构成的火灾自动报警系统，从19世纪四
十年代一直延续到20世纪四十年代.这期间感温探测器占主导地位但由于感温式火灾探测器灵敏度比较低，探测火灾的速度也比较慢，尤其对阴燃火灾往往不响应.因此它一直无法较好的实现火灾早期报警的要求.
第二阶段从20世纪五十年代至七十年代，这期间感烟探测器得到了大力发
三、研究进度
第五周至十三周:完成毕业设计开题报告和毕业设计初稿
第五周：确定设计题目，到图书馆查找资料,借阅图书，并且上网查找相关期刊报纸，做好设计的前期准备工作;学习相关理论知识,完成开题报告；
第六周：学习相关理论知识,浏览有关文献，收集相关资料，撰写开题报告；
第七周：认真阅读借阅的图书和上网查到的资料，学习有关CAN总线的结构、通信及特点，掌握其相关的知识，并作好笔记;
研究现状：
火灾报警控制系统的研究在国外起步较早，我国是在20世纪八十年代中期
才有个别企业开始这方面的研究开发。随着越来越多的产品进入市场，国家也制定了相应的检验标准.这类产品国外主要企业有日本的日探、报知机、和能美等，法国的FARE、瑞士西门子楼宇自控公司、美国的Honeywell、Simplex、西门子西伯乐斯的消防系统等。火灾自动报警系统从发展过程来看，在国外大体可分为3个阶段：
第八周:研究的火灾报警系统的各项功能指标，以及为达到各指标而采用的功能模块，在此基础上确定本系统设计的整体框架，并做出完成系统主要设计的电子元器件的选择；
火灾自动报警系统工程施工方案
火灾自动报警系统工程一、工程概况（一）系统原理1. 本工用了消防火灾自动报警系统。
设置有一台智能火灾报警控制器和消防联动控制设备等。
2. 智能火灾报警控制器和空气采样式烟雾探测控制器之间通过计算机网络相连, 实现分区监视、集中控制。
3．本设计采用二总线制火灾自动报警系统, 按环境特点设置相应类型的火灾探测器；4. 消防中心装设直拨外线火警电话；5. 根据现行规范要求设置消防专用电话机；6．消火栓按钮兼做火灾报警按钮, 且附带电话插孔；7. 各分区的消防专用电话机和电话插孔线路引至消防中心消防电话总机。
8. 本工程火灾应急广播与公共广播合用, 设计要求如下:消防中心火灾应急广播设分区控制台, 火灾时能在消防中心将火灾疏散区的扬声器和公共广播扩音机强制转入火灾应急广播状态；消防中心室能监控和遥控开启用于火灾应急广播时的扩音机；设置火灾应急广播备用扩音机, 其容量不小于需同时广播的扬声器最大容量总和的1.5倍。
9. 火灾报警后, 消防中心控制要求如下:关闭通风送风系统, 关闭电动防火阀并接受其反馈信号；联动有关部位的防排烟风机和防排烟阀并接受其反馈信号；联动有关部位的电动排烟窗；制有关的用作防火间隔的防火卷帘下降到底并接受其反馈信号；于疏散通道上的防火卷帘, 烟感探测器动作, 控制卷帘下降至距地1.8M；温感探测器动作, 控制卷帘下降到底并接受其反馈信号。
10．火灾确认后, 消防中心联动控制要求如下：灾疏散区的扬声器和公共广播扩音机强制转入火灾应急广播状态, 启动火灾疏散区警铃；有关部位电梯回降首层；断火灾有关部位的非消防电源；视并根据需要遥控消火栓泵和喷淋泵；设有气体消防的场所发生火灾时, 关闭送排风阀,监控气体消防系统灭火并返回信号；（二）主要设备及其用途、安装位置二、施工流程熟悉图纸, 检查隐蔽验收记录及有关设计修改文件。
紧跟土建进度, 在安装初期, 密切配合土建完成各种预埋线管, 预留孔洞和过墙套管, 随着土建的主体结构的陆续交出, 展开管、线、槽敷设, 与其它工种交叉作业。
JB-QB-Z2-ZN32二总线模拟量火灾自动报警控制器
JB-QB-Z2-ZN32二总线模拟量火灾自动报警控制器目录1 控制器概述 (3)1.1功能概述 (3)1.2控制器性能 (3)2 控制器安装 (4)2.1安装概述 (4)安装前 (4)安装步骤 (5)2.2固定机箱 (6)2.3接线 (6)总线接线要求 (6)接线顺序 (6)上电启动 (6)3 基本操作 (6)3.1操作概述 (6)LED指示灯 (7)按键操作 (7)七段数码LED显示器 (7)3.2基本功能 (7)时间显示 (8)3.3异常处理 (8)火警异常事件 (8)故障异常事件 (8)异常事件处理 (8)4 显示和设定操作 (9)4.1显示和设定概述 (9)4.2显示采样数据 (9)4.3历史火警记录 (9)4.4火警故障总数 (9)4.5 修改时间 (10)4.6 首火警时间 (10)4.6系统配置修改 (10)5 功能操作 (10)5.1 系统复位 (10)5.2 系统登记 (11)5.3 系统自检 (11)6 注意事项和一般故障排除 (11)6.1注意事项 (11)6.2一般故障排除 (11)附录 (12)附录1探测器拨码设置 (12)1 控制器概述1.1功能概述JB-QB-Z2-ZN32 火灾自动报警控制器是北京世宗智能有限责任公司最新开发的小点数区域火灾报警控制系统。
的特点，采用二总线模拟量输入技术，智能判断和处理现场来的烟雾浓度数据，排除了由温度、湿度所引起的漂移和其他干扰因素。
根据火灾发展历史进行火灾判断，从而大大提高了系统的可靠性与稳定性，做到对不同变化速率的烟雾做不同的处理，对缓慢上升的烟（如在房间里抽烟）灵敏度很低进行跟踪监测，而对上升较快的烟（如烧几张纸）则马上报警。
JB-QB-Z2-ZN32 火灾自动报警控制器的系统容量，主型产品可接32个带地址编码的总线设备，分型产品可接16个或8个带地址编码的总线设备。
它是通过敷设一条总线，无极性地连接各种探测器、手动报警器和输入模块等总线设备，可实现自动报警功能。
火灾报警的总线制结构的实现
接一对编 ／ 解码 器， 各探测器 配有一个 编／ 解码器 底 座 图 ３ 系统 结构 的主要部分 一 是 为了简明 的分 析 ， 本 文没 有将 编 ／解 码器 的数 据线 作 为地 址 线来 复 用， 这样 一条总线 只能拄 ３ 个探测 器 ２
感 烟探测 器将烟浓 度转换 为 电压信 号 ｖ （ ｖ 火
以 上过 程 这就 是总 线制 报警 系统 的
巡 回检测原理 。
４ 系统 的 “ 路 隔 离 ” 护 功 能 短 保
在 总 线 结 构 的 测 控 系 统 中 ， 当 一
个 测 控 点 因 故 障 和碰 线 造 成 了 短 路
后 ， 个 总线 系 统 部 被 短 路 了 ， 统 陷 整 系
总线 制 结 构 指 系 统 中 只 用 二 根 连 线 （ 根 编 码 解 码 一 系 统 是 由 一个 报 警 器 ，二 根 总 线 和 若 干 探 铡 器 组 成 。报 警 器 的核 心 是 ８ ３ 单 片 机 ， 外 围 接 口 连 ０１ 其
３ 火 灾 报 警 系统 的 总 线 结 构
警 时 较 大 ，无 烟 时 ｖ 较 小 ，故 障 时 Ｖ ０ 这 ｖ ｙ…
的报 警系统 有时用多线 制结构外 ， 一般 的报警系统
都 用 乜线 制 结 构 一
样． 电压 比较器的两个输 出端 根据 ｖ ｖ值 ， 出 ｉ种 输 数字 电平 （０ Ｏ 、０ ， 三种数字 电平接 在编码 器 １、 １Ｏ） 这
维普资讯
《 西 置 信 斟 技》 ∞２年舅 １ 山 ２ 期
火 灾报 警 的总 线 制 结 构 的实 现
陆 晓 栋
（ 治市教 育 学院物 理 系） 长
摘 要 介 绍 某 史 究报 警 器 产品 中总 线 结 构 的 工 作 原理 这 种 结 构 可 以 只 用 两根 线 末 虫现 一 点 对 ；点 的采 样 和 控 制 关键 词 九定报 警 总 线 结构 探 刹 嚣
双线式火灾报警系统
一
栋整体建筑 消防用水 量则需 要按照两 次火灾 考虑 ， 设
系统 ， 但其 探测 速 度 更快 、 探 测 能 力 更 灵活 、 安装 费 用更低 。该双 线 式火灾探 测 系统的 操作 方式也
“ “ “。 “”“’
“
…“ “。 … “’ ““
…’“。 “““ “ ““ “ …“ “。
”
…
”“ ” ” ”
” ‘ ”“
”“ 。“ “”
“
““
”” ”
”
・
科技 信 息 ・
双 线 式 火 灾报 警 系 统
双线 式火 灾报 警 系 统适 用 于 小 型 ； ｉ ａ 防 系统 ， 其设 计基 于标 准 的传 统 式 火灾 报 警 技 术 ， 但 在双 线 式报警 系统 中 ， 每 个区域 的探 测装 置 、 警 铃点位 与 报警装 置均 接线 于 同一 组双 芯 区 电 缆上 ， 再 传 回至控 制面板 。从 而使该 双线 式火 灾报警 系统 能 够依靠 每个 区域 的 单线 探 测 器 探 测到 火 灾 ， 并 为 探测器 或报 警器 提供 能源 。
更 灵活 ， 并 配置有 附加 功能 ， 如故 障提 醒与 探测 器
识别 等 。
李艳艳
毛 ＿ ¨ … …… … ． … … … … … … … … … …… … ． … … … … … ｜ ＿ … １ … ． … … ｜ ｌ
计中 １ ０ ８ ０ ｒ ｎ 。 消 防水 池 是 按 照 商 业 裙 楼 和 高 层 塔 楼 用 水
二总线在电源火灾预警上的应用
６ 结 论 仿真试验显示 ，使用 Ｒ Ｆ是非常有效 的途径 。且 Ｒ Ｆ网络在 Ｂ Ｂ 收敛速度 、误差性能上均优 于常用的 Ｂ Ｐ网络，故在将神经网络用 于故障诊 断时，可 以选用 Ｒ Ｆ网络。 Ｂ Ｒ Ｆ网络的训练 是 一个线性 方程求 解 问题 ，不 像 Ｂ Ｂ Ｐ网络那 样 ，需要大 量繁复的运算 ，故 其学 习速度是 很快的 ：虽 然 Ｒ Ｆ网 Ｂ 络 比较简单 ，但 由于其基 函数 是非线性 的。网络仍具有映射复杂函 数 的能 力 ； Ｒ Ｆ网络 是利用 增加 中 间层 的单 元来得 到 误差 目标 Ｂ
关键词 二总线 ： ＱＵ Ｃ ； Ｉ Ｋ 电源火灾预警 中图分类号： Ｔ ２ Ｐ９
Ａｂ ｔａ ｔ ｓ ｒ ｃ ：Ｄｅ ｉ ｎ ａ ｍｕ ｉ ｕ ｃ ｉ ｎ ｐ ｗｅ ｉ ｅ ｉｔ ｎ ｓ ｓ ｅ ｍａｎ ｙ ｓｇ ｔ ｆ ｎ ｔ ｏ ｒｓ ｆ ｅ ｐｒ ｄ ｃ ｉ ｙ ｔ ｍ ｉｌ — ｏ ｒ ｏ ｍａ Ｄ ｏ ｄｅ ｕ ｆＱＵＩ ｐ ｉ ｃ ｓ ｈ ｙ ｅｍ ａｎ ｃ ｅ ｋ ｍａ ｙ ａ ｐ ｃ ｓ ＣＫ ａｐ ｌ ａｎ ｅ ．Ｔ ｅ ｓ ｓｔ ｃ ｈ ｃ ｎ ｓ ｅ ｔ
维普资讯
应用实例
５ 基于 ＲＢ Ｆ网络的故障诊断试验
将上面训练好 的神经 网络 ，用于带 电阻负载 的－ ＊ 整流桥 电路 － Ｈ 故障诊 断时 ．实现诊 断的步骤如下 ： 出故 障诊 断结果 图 ５中的第 １ 组数据在 ＭＡ Ｌ Ｂ中的诊断结果 Ｔ Ａ 如下 。其他 ３组同样 也可得 出正确的故障 。
ｏ ｄ ｖｃ ｉ ｆ ｅ ｉｅ ｎ ｏｒ ｅ ｔ ｅ ｈ ｎ ｅ ｈ ｒ ｌ ｉｔ ａ ｄ ｄ ｒ ｏ ｎ ａ ｃ ｔ ｅ ｅ ｉ ｌｙ ｎ ａ ｃ ｒ ｃ ． ａ ｄ ａｂ ｉ ｃ ｕａ ｙ ｎ ａ ｃ ｍｐ ｉｈ ｌｗ－ ｏ ｔ ｏ ｇ ｄ ｓ ａ ｃ ｃ ｅ ｋ ｃ ｏ ｌ ｏ ｃ ｓ ．１ ｎ － ｉ ｔ ｎ ｅ ｓ ｈ ｃ ．
基于二总线通信方式的新型电气火灾监控系统的设计
兰
州 工
业
学 院
学
报
第２ ４卷
的信 号转 换 电路 有两 种 ， 其 中包 含 剩余 电流 检测 电
路 和温 度检测 电路转换 电路 ．
如 图 ２所示 为 剩余 电流 检测 电路 ．
图 ２ 剩 余 电 流 检 测 电 路
图 ２中 Ａ Ｄ ２为剩 余 电流 检 测 信 号输 出 端 口 ．
作者简介 ： 黎
泉（ １ ９ ８ ７ ） ， 男， 甘肃通渭人 ， 工程师
第 ５ 期
黎
泉： 基 于 二 总 线 通 信 方 式 的新 型 电气 火 灾 监 控 系统 的设 计
．６ １．
息并 指示 报警 部位 ， 脱扣 报 警 保 护 功 能启 动 ， 以保
证用 电安 全． 系 统 采 用 无极 性 二 总线 通 讯 ， 减 小 了
火灾 数量 频 发 ， 使 其成 为对 企业 群众 生命 财 产危 害
最 大 的灾 害 隐患 ． 数据 来 源 ２ ０ １ ５年一 年 ， 由 电气 原 因 引起 的火 灾总 数就 达 到 了 １ ０ ． ５万起 ， 占２ ０ １ ５年
全 国火灾 总 数 的 ３ ０ ． ２ ％， 尤 其 是 在 较 大 火 灾 中 有
模块 上传 的数 据 ， 每个 探测 器 子模 块 最 大 可 挂 载 ８
路剩 余 电流 互 感 器 （ 其 中 ３路 为 剩 余 电 流 检 测 和 温度 检测 复用 接 口） ． 当被 监 控 电路剩 余 电 流 值 或 温度 值超 过 系统设 置 的 阈值时 。 电气 火灾 监 控设 备
置 Ａ Ｄ的微 型处理 器 Ｓ Ｔ Ｍ３ ２ Ｃ ８ Ｔ ６ 。 电源模块 ． Ｍ． Ｂ Ｕ Ｓ通 讯模 块 ， 脱扣 报 警 保 护模 块 组 成 ． 而 电气 火 灾 监 控设备 主 要 由电源 模 块 ． Ｔ Ｃ Ｐ ／ Ｉ Ｐ 网络接 口模 块， Ｌ Ｃ Ｄ液 晶屏显 示 模块 ， 语 音模 块 ， 打 印机模 块 ， 指示 灯模块 ， 独 立式 按 键 和 Ｍ． Ｂ Ｕ Ｓ通讯 模 块 组成 ．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于二总线制的火灾自动报警系统的实现
2012-04-22 | 作者：admin| 浏览：1396
摘要：以火灾自动报警系统为研究对象，介绍了该系统在某金属彩色涂层工程中的设计与应用。
根据该项目的系统保护对象分级，选择集中报警系统。
按照具体使用的场所，选择、计算合适的火灾探测器及数量。
火灾报警控制器采用二总线技术，接收现场自动、手动信号后能对消防泵、空调、通风系统等进行联动控制。
该系统自投入运行以来，稳定可靠、运行良好。
关键词：二总线制；火灾报警控制器；火灾探测器；消防联动控制
本文目录
[隐藏]
随着我国工业、民用建筑的迅速发展和消防工作的不断加强．火灾自动报警系统的应用有了很大的发展。
特别是火灾报警控制器由早期的多线制发展为总线制．又从
四总线制发展为二总线制．大大节省了布线．技术更先进可靠n以上海某金属彩色涂层
工程为例．介绍火灾自动报警系统在该工程中的实现n该工程由7个新建单体建筑组成．分别为主厂房、高低压变配电室、涂料仓库、空压站及水泵房、液化石油气供应站、警卫室(兼消防值班室)和办公楼。
1系统的构成与功能
1．1系统的构成
火灾自动报警系统根据系统保护对象的分级．选择合适的报警系统形式．根据
具体使用的场所．选择合适的火灾探测器．并设置消防专用电话n
(1、)系统形式的选择及构成
本工程根据保护对象的分级为一级和二级．选择集中报警系统．系统结构如图l 所示n
该系统由一台火灾报警控制器(联动型、)、二台区域显示器、手动直接控制器、消防电话、火灾探测器、手动报警按钮、消火栓按钮、700C防火阀、各类模块等组成。
火灾报警与联动控制采用二总线制．感烟探测器、手动报警按钮直接接入总线：火焰探测器、燃气探测器、消火栓按钮、700C防火阀的信号通过输入模块接入总线：对空调与通风风机、火灾警报装置和非
消防电源通过总线控制模块来控制n对重要设备．如消防泵则按规范要求采用专线控制。
(，2、)火灾探测器的选择
火灾探测．是以探测物质燃烧过程中产生的各种物理现象为机理．实现早期发现火灾这一目的n火灾的早期发现，是充分利用灭火措施、减少火灾损失、保护生命财产的重要保障n因此，选择合适的火灾探测器来探测火情是一个首要问题。
在本工程中，在主厂房、高低压变配电室均选择感烟探测器：在涂料仓库选择红外火焰探测器：在液化石油气供应站选择防爆感烟探测器、防爆可燃气体探测器。
探测区域内的探测器数量应根据探测区域面积、探测器的保护面积、保护半径、系统保护对象等级来计算。
(3、)消防专用电话
消防专用电话线路的可靠性关系到火灾时消防通信指挥系统是否灵活畅通．因此消防专用电话线路为独立的消防通信系统．而不能用一般的市话通信系统或本工程电话站通信系统(，小总机用户线)代替…n本工程中．在消防值班室设置消防专用电话总机，在消防水泵房、变配电室、主厂房内的通风风机房等处设置了消防专用电话，在涂料仓库、主厂房内的三个机房的手动报警按钮处设置了电话塞孔．以保证消防通信的畅通n
同时．消防值班室还设置了可直接报警的ll9外线电话。
(4、)火灾报警控制器
火灾报警控制器是火灾自动报警系统的重要组成部分．是整个系统的核心n
火灾报警控制器的重要作用是向火灾探测器提供高稳定性的直流电源：监视回路传输导线有无故障；能接收各类火灾报警信号，迅速、正确地处理，并显示火灾发生的具体部位．进而发送联动信号。
本工程选取的火灾报警控制器(联动型、)采用二总线制，共4个总线回路，每个回路l27点，总线长度可达1500mn该控制器为双CPU系统．前台为显示操作界面．后台为总线巡检系统．前台的工作状态不影响对探测器、模块的检测n控制器通过RS一485通讯接口与区域显示器和手动直接控制器连接。
该控制器采用LCD液晶显示器．显示系统的运行状态，采用热敏打印机作为辅助记录手段：控制器具有自动记录运行历史数据的功能，对于发生火警、报警、联动控制的启动、反馈，控制器的开、关机、复位等均可按地址和时间记录下不可更改的数据。
1．2系统的功能
火灾报警控制器接收火灾探测器、手动报警按钮、消火栓按钮、700C防火阀的动作信号，经确认后联动控制消防泵的启停、停止空调与通风风机、启动火灾警报装置、切断非消防电源n火灾发生时可通过消防专用电话来保持通信的畅通．便于开展消防指挥工作。
2二总线制的特点
火灾自动报警系统如按线制分．可分为多线制和总线制n多线制由于缆线较多．配管管径较大．施工时穿线复杂．线路故障较多等因素已被淘汰n总线制采取了总线编码电路和多态输出电路．又可分为四总线与二总线制。
二总线制比四总线制缆线用量更少．但技术更先进，
二总线制中的一根线为公共地线．另一根线则完成供电、选址、自检、获取信息等功能n通常在一个回路的总线上可设定数十至一、二百个地址编码，火灾报警控制器按一定的时序周期向连接在总线上的探测器发出地址选通信号．连接在该总线上的探测器同时接收这一信号．只有被选通的探测器才发送回答信号．通过多态输出电路输出不同的电信号来表示“正常”、“火警”、“预警”、“故障”等信息[2]。
带地址编码的输入、输出控制模块使报警系统与联动控制系统合为一体．使整个系统的配置更灵活．同时减少了工程中大量的布线．这也是二线制编码技术优越的一个重要方面[2]。
3消防联动控制
3．1消防泵的控制
本工程中消防泵为一用一备．设在空压站内n消防泵的控制流程如图2所示．控制分为就地手动控制、各建筑单体内的室内消火栓按钮启泵、消防自动控制和消防应急手动控制。
(1、)就地手动控制
通过设在空压站内的消防泵控制柜上的按钮直接启动消防泵．一般调试泵时使用．较为简单n
(2、)消火栓按钮启泵
消火栓按钮同时具备动作报警和直接启泵的双重功能。
以本工程消火栓按钮采用按下式启泵方式为例．介绍其控制原理．控制原理示意图如图3所示。
火灾时，打开消火栓门，按下消火栓按钮，其中一对常开触点闭合．通过输入模块直接进入总线报警系统，并占用一个地址编码：另一对常开触点同时闭合直接发出启动消防泵的命令。
当消防泵经确认启动后．自动点亮消火栓按钮上的运行信号灯．表示消防泵已正常运行。
消防泵的运行状态同时显示在控制器上n消火栓按钮采用多个并联的接线方式．任意一个动作均能发出报警和直接启泵信号。
(3、)消防自动控制
现场火灾探测器、手动报警按钮、消火栓按钮的报警信号和700C防火阀的动作信号均通过报警总线送至消防值班室．经确认后火灾报警控制器通过联动总线自动发出启泵命令。
火灾报警控制器通过RS一485通讯总线与手动直接控制器相连．由火灾报警控制器按预先编制的程序通过该手动直接控制器进行自动控制。
消防泵的控制原理如图4所示。
(4)消防应急手动控制
手动直接控制器设有自动和手动输出功能，当自动控制时，按(3)实施：当手动控制时．消防值班人员根据现场的报警信号．直接操作手动直接控制器上的按钮来发出启泵命令。
因此消防自动控制和应急手动控制均通过专线启动、停止消防泵．并接收其反馈状态与故障状态，这既满足了规范的要求．又简化了控制线路．消防值班室仅需敷设一根7芯控制电缆至消防泵控制柜即可。
3．2空调、通风系统的控制
由于主厂房中的六色彩印机房、二个涂布上光机房均设有中央空调及通风系统，因此若发生火灾，烟、火会沿着通风管道迅速地蔓延，所以对空调、通风系统的控制就显得尤为重要．其控制流程如图5所示。
在进出每个机房的风管上均安装了700C动作的常开防火阀．当风管内的温度达到700C时．该防火阀自动熔断关闭．其动作信号通过输入模块与火灾探测器的报警信号均送入总线报警回路中．在消防值班室的火灾报警控制器上显示．然后通过安装于六色彩印机房、涂布上光机房、通风风机房中的联动模块动作，从而关闭相应的空调、通风机组。
3．3火灾警报装置的控制
每个防火分区至少设置一个火灾警报装置．其位置设在出口处[3]。
六色彩印机房、二个涂布上光机房、涂料仓库、高低压变配电室、液化石油气供应站、空压站共安装了10只警报装置．火灾发生时．通过联动控制器来控制安装在该防火分区内火灾报警接线箱中的联动模块动作．使相关区域的警报装置发出警报信号．以满足火灾时的疏散要求。
3．4非消防电源的切断控制
消防值班室在确认火灾后．切断有关部位的非消防电源n在涂料仓库的配电箱、液化石油气供应站气化设备控制柜的电源断路器上要求电气专业在该断路器选型时带分
励脱扣器．通过联动模块切断非消防电源。
其余防火分区的电源由于工艺设备的要求．采
取人工切断的方式。
4结语
本火灾自动报警系统顺利通过了公安消防监督机构的验收，投入运行以来，该系统稳定可靠，运行良好．受到一致好评n火灾自动报警系统在当前国民经济建设的各行各业．特别是在工业与民用建筑的防火工作中．发挥着越来越重要的作用n因此．在系统的设计应用中．要严格遵守现行各规范的要求．使其成为现代消防不可缺少的安全技术设施．成为保障人身和财产安全的“消防哨兵”。
