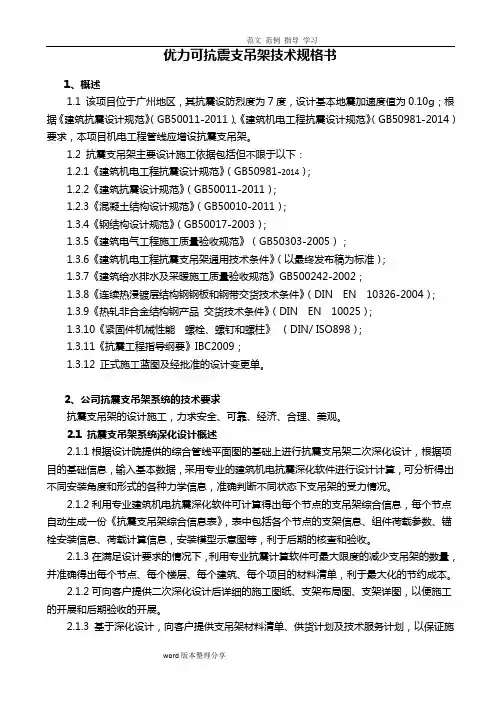

优力可抗震支吊架技术规格书

优力可抗震支吊架技术规格书

1、概述

1.1 该项目位于广州地区，其抗震设防烈度为7度，设计基本地震加速度值为0.10g；根据《建筑抗震设计规范》（GB50011-2011）、《建筑机电工程抗震设计规范》（GB50981-2014）要求，本项目机电工程管线应增设抗震支吊架。

1.2 抗震支吊架主要设计施工依据包括但不限于以下：

1.2.1《建筑机电工程抗震设计规范》（GB50981-2014）；

1.2.2《建筑抗震设计规范》（GB50011-2011）；

1.2.3《混凝土结构设计规范》（GB50010-2011）；

1.3.4《钢结构设计规范》（GB50017-2003）；

1.3.5《建筑电气工程施工质量验收规范》（GB50303-2005）；

1.3.6《建筑机电工程抗震支吊架通用技术条件》（以最终发布稿为标准）；

1.3.7《建筑给水排水及采暖施工质量验收规范》GB500242-2002；

1.3.8《连续热浸镀层结构钢钢板和钢带交货技术条件》（DIN EN 10326-2004）；

1.3.9《热轧非合金结构钢产品交货技术条件》（DIN EN 10025）；

1.3.10《紧固件机械性能螺栓、螺钉和螺柱》（DIN/ ISO898）；

1.3.11《抗震工程指导纲要》IBC2009；

1.3.12 正式施工蓝图及经批准的设计变更单。

2、公司抗震支吊架系统的技术要求

抗震支吊架的设计施工，力求安全、可靠、经济、合理、美观。

2.1 抗震支吊架系统深化设计概述

2.1.1根据设计院提供的综合管线平面图的基础上进行抗震支吊架二次深化设计，根据项目的基础信息，输入基本数据，采用专业的建筑机电抗震深化软件进行设计计算，可分析得出不同安装角度和形式的各种力学信息，准确判断不同状态下支吊架的受力情况。

2.1.2利用专业建筑机电抗震深化软件可计算得出每个节点的支吊架综合信息，每个节点自动生成一份《抗震支吊架综合信息表》，表中包括各个节点的支架信息、组件荷载参数、锚栓安装信息、荷载计算信息，安装模型示意图等，利于后期的核查和验收。

2.1.3在满足设计要求的情况下，利用专业抗震计算软件可最大限度的减少支吊架的数量，并准确得出每个节点、每个楼层、每个建筑、每个项目的材料清单，利于最大化的节约成本。

2.1.2可向客户提供二次深化设计后详细的施工图纸、支架布局图、支架详图，以便施工的开展和后期验收的开展。

2.1.3 基于深化设计，向客户提供支吊架材料清单、供货计划及技术服务计划，以保证施工的顺利衔接。

2.1.4风管荷载取值依据国家标准《通风与空调工程施工质量验收标准》（GB50243-2002）；水管自重取值标准依据国家标准《低压流体输送用焊接钢管》(GB/T3091-2008)；电缆荷载取值依据国家标准《建筑电气工程施工质量验收规范》（ GB 50303-2002）等。

2.1.5公司具备专业的抗震支吊架设计软件和专业的工程师，并具备方案设计的能力和经验，以保证支吊架的安全性。在施工阶段可根据需要进行现场的深化设计。安装方式多样化，可根据不同情况有不同的合理安装方式。有专业的售后技术服务人员进行现场服务。

2.1.6 公司抗震支吊架系统的固定点：

2.1.6.1 固定于钢柱及钢梁上的支架，不进行焊接和钻孔，采用专门的夹具进行连接设计；

2.1.7 公司抗震支吊架系统刚性及柔性支架：

2.1.7.1 所有的抗震综合支吊架设计，都遵循国家相关规范要求；

2.1.7.2 抗震综合支吊架有综合的设计方案和详细的节点详图，并提供相应的计算书；

2.1.8 在满足规范要求的前提下，尽量压缩抗震支吊架占用空间，以确保机电管线整体的美观与少占用空间。

2.2 抗震支吊架系统深化设计计算说明

2.2.1抗震支架的基本设计步骤

步骤一: 确定抗震支吊架的位置和取向。

步骤二：确定设计荷载要求。

步骤三：选择正确的抗震支架形状、尺寸以及最大长度。基于抗震支架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载，选择抗震支架的类型、尺寸以及最大长度。

步骤四：根据步骤二的设计载荷和架杆与垂直方向的夹角，选择适当的紧固件类型和规格将抗震支架固定在建筑物结构上。

2.2.2水平地震标准值计算

水平地震作用标准取值按下列公式计算

αEK =γηζ1ζ2αmax

-为水平地震力综合系数

式中α

EK

γ-非结构构件功能系数（见表1）；

η-非结构构件类别系数（见表1）；

ζ1—状态系数；对支撑点低于质心的设备和柔性体系宜取2.0，其余情况取1.0；

ζ2-位置系数，建筑的顶点宜取2.0，底部宜取1.0，沿高度线性分布；

αmax-地震影响系数最大值（见表2）

表1 建筑机电设备构件的类别系数和功能系数

表2 水平地震影响系数最大值

2.2.3管道荷重计算

钢管的理论重量计算公式：

W=0.0246615(D-t)t

式中：W—钢管的单位长度理论重量，单位为千克每米； D—钢管的外径，单位为毫米，见表4。

t—钢管的厚壁，单位为毫米，见表4。

钢管镀锌后单位长度理论重量计算公式：

w´=CW

W—钢管镀锌前的单位长度理论重量，单位为千克每米；C—镀锌层的重量系数见表3。

表3 镀锌层的重量系数

表4 钢管的公称口径与钢管的外径、壁厚对照表

表5 单位满水管道重量

2.2.4矩形风管荷载计算

风管荷重计算公式：

P=1.35×2×（a+b）×L×δ×ρ×10－８
