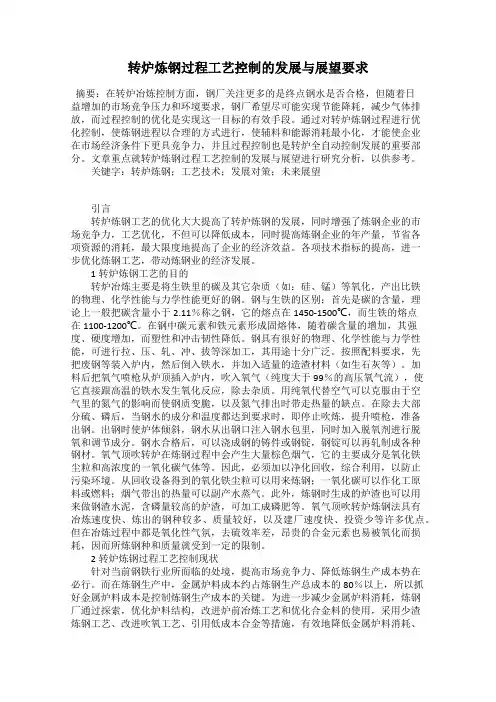

转炉炼钢过程工艺控制的发展与展望要求

转炉炼钢过程工艺控制的发展与展望要求

发表时间：2018-12-31T11:57:53.667Z 来源：《建筑学研究前沿》2018年第28期作者：亓传军[导读] 转炉炼钢工艺的优化大大提高了转炉炼钢的发展，同时增强了炼钢企业的市场竞争力。山东泰山钢铁有限公司不锈钢炼钢厂技术科山东莱芜 271100 摘要：在转炉冶炼控制方面，钢厂关注更多的是终点钢水是否合格，但随着日益增加的市场竞争压力和环境要求，钢厂希望尽可能实现节能降耗，减少气体排放，而过程控制的优化是实现这一目标的有效手段。通过对转炉炼钢过程进行优化控制，使炼钢进程以合理的方式进行，使辅料和能源消耗最小化，才能使企业在市场经济条件下更具竞争力，并且过程控制也是转炉全自动控制发展的重要部分。文章

重点就转炉炼钢过程工艺控制的发展与展望进行研究分析，以供参考。关键字：转炉炼钢；工艺技术；发展对策；未来展望

引言

转炉炼钢工艺的优化大大提高了转炉炼钢的发展，同时增强了炼钢企业的市场竞争力，工艺优化，不但可以降低成本，同时提高炼钢企业的年产量，节省各项资源的消耗，最大限度地提高了企业的经济效益。各项技术指标的提高，进一步优化炼钢工艺，带动炼钢业的经济发展。

1转炉炼钢工艺的目的

转炉冶炼主要是将生铁里的碳及其它杂质（如：硅、锰）等氧化，产出比铁的物理、化学性能与力学性能更好的钢。钢与生铁的区别：首先是碳的含量，理论上一般把碳含量小于2.11％称之钢，它的熔点在1450-1500℃，而生铁的熔点在1100-1200℃。在钢中碳元素和铁元素形成固熔体，随着碳含量的增加，其强度、硬度增加，而塑性和冲击韧性降低。钢具有很好的物理、化学性能与力学性能，可进行拉、压、轧、冲、拔等深加工，其用途十分广泛。按照配料要求，先把废钢等装入炉内，然后倒入铁水，并加入适量的造渣材料（如生石灰等）。加料后把氧气喷枪从炉顶插入炉内，吹入氧气（纯度大于99％的高压氧气流），使它直接跟高温的铁水发生氧化反应，除去杂质。用纯氧代替空气可以克服由于空气里的氮气的影响而使钢质变脆，以及氮气排出时带走热量的缺点。在除去大部分硫、磷后，当钢水的成分和温度都达到要求时，即停止吹炼，提升喷枪，准备出钢。出钢时使炉体倾斜，钢水从出钢口注入钢水包里，同时加入脱氧剂进行脱氧和调节成分。钢水合格后，可以浇成钢的铸件或钢锭，钢锭可以再轧制成各种钢材。氧气顶吹转炉在炼钢过程中会产生大量棕色烟气，它的主要成分是氧化铁尘粒和高浓度的一氧化碳气体等。因此，必须加以净化回收，综合利用，以防止污染环境。从回收设备得到的氧化铁尘粒可以用来炼钢；一氧化碳可以作化工原料或燃料；烟气带出的热量可以副产水蒸气。此外，炼钢时生成的炉渣也可以用来做钢渣水泥，含磷量较高的炉渣，可加工成磷肥等。氧气顶吹转炉炼钢法具有冶炼速度快、炼出的钢种较多、质量较好，以及建厂速度快、投资少等许多优点。但在冶炼过程中都是氧化性气氛，去硫效率差，昂贵的合金元素也易被氧化而损耗，因而所炼钢种和质量就受到一定的限制。

2转炉炼钢过程工艺控制现状

针对当前钢铁行业所面临的处境，提高市场竞争力、降低炼钢生产成本势在必行。而在炼钢生产中，金属炉料成本约占炼钢生产总成本的80％以上，所以抓好金属炉料成本是控制炼钢生产成本的关键。为进一步减少金属炉料消耗，炼钢厂通过探索，优化炉料结构，改进炉前冶炼工艺和优化合金料的使用，采用少渣炼钢工艺、改进吹氧工艺、引用低成本合金等措施，有效地降低金属炉料消耗、氧耗和合金成本，达到降低生产成本的目的，增加了企业经济效益。近年来，炼钢厂通过完善溅渣护炉、低铁水比冶炼、高效转炉、低耐材消耗达到了转炉炼钢厂生产工艺的优化组合。

3转炉炼钢过程工艺控制的发展对策3.1优化入炉料结构，合理使用好铁矿石有数据测得，与原材料成分相近的高炉铁水和铁块的实际金属收得率约为93％和92％，自产废钢和社会废钢的金属收得率约为97％和88％。根据铁钢产能的平衡及铁水废钢价格，通过热平衡和物料平衡计算，优化了入炉料结构。实际炉料结构中采用增大入炉原料中铁水比例，降低废钢配比，增加矿石使用量的工艺措施，可有效地提高炉料金属收得率，降低金属料消耗。为了尽量增加矿石用量，提高矿石还原效果和减少吹炼过程中矿石加入量过多对冶炼的影响，在实际生产中，对矿石加入工艺进行了调整。在转炉溅渣及加废钢后，根据铁水的条件直接将2/3左右的矿石加入炉内后再兑铁，在兑铁过程中与废钢搅拌以促进部分矿石的还原。在保证化渣效果和避免喷溅的原则下，尽量保证剩余矿石早加和均匀加入，以保证矿石化渣还原时间和效果。吹炼中期采用分批少量加入控制，避免吹炼中期加入量集中造成的喷溅，吹炼后期严禁加矿石，避免矿石加入过晚造成熔化还原效果差和炉渣氧化性强对脱氧合金化的影响。

3.2优化冶炼工艺，减少炉渣铁耗和氧耗3.2.1优化吹炼工艺，减少喷溅和氧耗喷溅是造成铁耗损失的主要原因之一，为消除或减轻喷溅采取了以下措施：根据天车限载的要求，进一步降低装入量，使转炉装入量得到合理控制，适当提高了炉容比，有效地保证了炉内有效工作容积，以利于减少喷溅；前期化好渣，在第二批造渣料加入前后，通过提前成渣的方法，将泡沫渣的高峰期前移，以便与脱碳的峰值时刻错开；改进吹炼工艺，吹炼前期采用大氧压适当降低枪位操作，利于熔解废钢，在硅氧化完毕之后、脱碳的高峰期到达之前，暂时降低供氧强度，然后再将其平缓地恢复到正常值，吹炼终期采用大氧压低枪位操作，加强熔池搅拌，保证终点钢水成分和温度的均匀，降低了氧耗，同时降低炉渣氧化性。

3.2.2优化造渣工艺，实施少渣炼钢，减少炉渣铁耗为了减少单炉产渣量，在生产中采取精料方针，在进一步完善转炉留渣溅、渣操作工艺应用基础上努力提高入炉原料质量，使用高品位石灰和矿石，采用轻烧白云石造渣。根据铁水Si、S含量情况合理调整造渣料消耗，在确保满足生产需要的情况下适当减少石灰量消耗。铁水中硅、锰含量低及无需脱硫，这些条件会改变造渣机理及动力特性，因为这时石灰消耗下降，渣量减少，渣碱度及氧化度增高。在这样的条件下，渣的精炼功能只限于铁水脱磷，这样就能在转炉冶炼本身中多次利用渣，使渣具有很高的精炼能力。4转炉冶炼工艺过程控制的未来展望
