智能温室设计方案
智能温室设计方案
农业节水灌溉知识2009-12-01 14:06:05 阅读144 评论0字号：大中小
一：温室结构概况：
温室选用流行的弧形室顶，美观大方，视觉流畅。弧形结构卸风载荷能力强，适宜于风力较大的地区。温室东西长64米，南北长28米，面积1792平方米，共8跨7间。每跨顶部拱型局部朝东开天窗，窗宽1.2米左右。主体钢结构采用轻型钢结构，温室侧面和端面均采用拜耳光翌公司生产的8毫米厚聚碳酸酯中空板覆盖，顶部采用以色列进口双层15丝薄膜覆盖，内层为无滴膜，外层为长寿膜充气膜，采用美国进口风机充气。东西侧墙以及北山墙安装齿条外翻侧窗以及防虫网，北山墙安装湿帘，南山墙安装风机，四周为条形基础，0.5米高砖墙裙,内部为独立点式基础.
1、温室尺寸
栋宽8.0m 温室设有8连栋
间距4.00m 温室设有7间距
肩高3.00m 温室内地表至天沟下沿距离
顶高5.0m 温室内地表至温室最高距离
温室宽度（南北）28m 7间*4 m =28m
温室总长（东西）64m 8M跨*8 m =64.00m
温室面积1792m 28.00m*64.00m=1792m
2．性能指标：
风载0.5 kN/m2
雪载：0.30 kN/m2
最大排雨量：140 mm/h
电参数：220V/380V，50HZ，PH1 / PH3
3．覆盖材料：
温室顶部采用以色列进口双层薄膜覆盖，采用美国进口风机充气，共为4套充气装置。膜采用加强卡槽卡簧固定，可防御10级风力。
加强卡曹技术参数：
l 强度235Kg/mm2l l材质：冷轧热度锌
宽度：30mml
厚度：0.9mml
充气泵技术参数
风量：5m3/min
风压：25Pa
电机转速：3030r/min
电机功率：60W
电机电压：220V
4．侧面及端面覆盖材料：
墙体采用拜耳光翌公司生产的8mm厚温室专用PC板覆盖，采用专用自攻钉、铝合金H型材以及橡胶条连接，密封性好
技术参数：
l 透光率：81%
材质：聚碳酸酯l
重量：1.5Kg/m2l
宽度：2.1ml
防UV层厚度：＞＝50uml
l 传热系数：3.3W/m2.℃
l 质量保证期:10年
5．结构
立柱及四周框架采用60×80×2.5mm的热镀锌矩形管
四周墙面檩条采用40*40*2热镀锌矩形管,内外热镀锌防腐
室顶弧形网架为60*40*2热镀锌矩形管,内外防腐;连接全部采用热镀
采用热镀锌摞栓联接.
雨槽用δ=2mm的冷弯镀锌钢板
脊檩采用Ф40*2圆形镀锌钢管
脊檩支撑采用Ф32*1.5圆形镀锌钢管
联结件采用热镀锌钢板冲压成型，外形美观
其他联结件采用3mm钢板冷弯、焊接后镀锌
联接均采用热镀锌螺栓和自攻钉联接，无焊点，可大大提高温室使用寿命
6．门及室内道路
在温室南端面第5、7栋中间位置各设双扇铝合金聚酯中空板推拉门1 个，门的尺寸为3.2m（宽）× 2.5m（高）。
在温室南端面第1、2、3栋中间位置各设单扇铝合金聚酯中空板推拉门1 个，门的尺寸为2m（宽）×2.5m（高）。
在温室南端设一条东西向主道路，宽度1.5m，厚80mm砼路面；
在北端设一条东西向维修便道，宽度0.6m，厚60mm的砼路面。
苗床间道路和苗床与立柱间的道路：南北向，苗床间道路为宽0.6米(苗床摇开后的宽度为0.55米)厚60mm的砼道路，布置在配有苗床的温室区域（E区）。
基础：
温室四周和内部均采用独立基础，隔断下采用条形基础。
温室四周0.5米高的砖墙裙，内外水泥砂浆抹平。
温室排水：
温室外采用向南端单坡排水方式，雨槽坡度为5‰。在温室南端设排水明沟，上口宽600MM，下口宽400MM，深600MM，温室四周散水宽0.8M，厚5CM，标号C20。
7．防结露系统
覆盖材料内表面形成的露滴汇聚槽，流入露滴收集曹被引导至温室内部或外部指定地点，从而彻底解决了温室防结露问题。
二：内遮阳保温系统(分5个区单独控制)
1．设计条件：
夏季，保温遮阳幕能反射部分阳光，保护作物免遭强光灼伤，在冬季和夜间不保温遮阳幕有阻止红外线外逸的作用，减少热量流失，提高温室温度，降低能源消耗，减少温室运行成本。
技术参数：
行程: 3.7m
运行速度: 0.29 m/min
单程运行时间:12.7min
电源: 380V，三相, 50HZ
电机功率：0.37KW
2．工作原理：
电动带动传动轴运转，传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动，驱动杆拉动幕布一端缓慢展开、收拢，全部展开以及收拢后分别触动开、合限位器开关，电机停止，运行结束。
系统基本组成：
控制箱及电机：该箱内装配有幕布展开与合拢两套接触器，即可手动，也可行程开关，实现自动停车。驱动电机、联轴器和减速电机为专用电器设备，与控制箱连接，该电机输出轴处配备了行程开关，限位准确，使整套系统运行平稳可靠。齿条副：设计合理，质量可靠。运行平稳无噪音。
技术参数：
防腐形式：热镀锌
齿条长度：4M
齿条厚度：3MM
箱内装备温控设备，与气象站联机实现计算机控制。
传动部分
传动轴采用Ф33.5*3钢管，电机安装在传动轴的中部，齿条副均布。推拉杆为Ф32*2镀锌钢管，每套齿条副连接一根,纵向与温室长度基本等长. 驱动杆采用Ф22*2镀锌钢管，横向布置，拉动幕布展开、收拢，使幕布在运行中保持平展。
幕线及端梁支架端梁支架
端梁支架选用80*40*2方管,幕线选用透明聚酯幕线,
每栋温室16条下幕线,7条上幕线.
幕布
采用国际名牌上海斯文森公司生产的密闭型铝箔遮阳幕,遮阳率为65%,宽约4.3m,保质期5年,寿命10年。
三：外遮阳系统（齿轮齿条驱动,不分区）：
夏天白天当室内光照强度超过作物光合作用的光饱和点后，多余的光照如果不能及时排除温室，将会灼伤作物叶片或转化为热能使室内温度升高，当这种温升超过作物生长的适宜温度范围后，过高的温度将会影响作物的正常生长和发育，严重的甚至会导致作物的生育障碍，直至死亡。关闭遮荫幕后，将使进入温室的光照首先遇到遮荫幕的阻隔，根据遮荫幕遮光率的大小调控的上部，或被遮荫幕反射直接排出温室，或转化为长波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。由此可见，遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。
采用上海斯文森公司生产的优质黑色遮荫幕（遮阳率70%）。温室外遮阳帘幕距温室顶部距离0.5m，采用专用减速电机通过齿轮齿条驱动拉幕杆工作，使外遮阳幕在每个开间内拉动，从最大限度地减少太阳光的照射，拉幕区的两端及内部安装有热镀锌矩形管网架，用于配置传动结构和托压幕线。驱动系统由减速电机、驱动轴、齿轮齿条、活动杆以及各种连接件组成。
1．工作原理：
启动减速电机，电机通过传动机构驱动轴转动，通过齿轮齿条将转动变成直线运动，拉幕杆拉动幕布缓慢展开或收拢，并通过减速电机内的限位器开关来控制行程，实现幕布的运动，完成遮阳系统的整个运动过程。
2．技术参数
行程：约3.7m
运行速度：0.48m/min
单程运行时间：8.65min
电源：380V，三相, 50HZ
电机功率：0.75KW.
系统基本组成
控制箱及电机
该箱内装配有幕展开与合拢两套接触器件，可手动开停。又可通过行程开关，实现自动停车。
该箱装备时控设备与气象站联机，实现计算机控制。
幕线：幕线选用国产优质φ3mm黑色聚酯幕线，
每8m距离16条下幕线，8条上幕线。
幕布：遮阳率70%,保质期4年以上,寿命8年以上
分区：整座温室外遮阳统一控制开启，由1台电机驱动
四：湿帘/风扇降温系统
1．设计条件：
利用水的蒸发降温原理实现降温目的。降温系统的核心是能让水蒸发的湿帘特制的输水湿帘能确保水均匀得淋湿整个降温湿帘墙。空气穿透湿帘介质时，与湿帘介质表面进行水气交换的显热转化为汽化潜热，实现对空气的加湿与降温。
湿帘安装在温室的北山墙，风扇安装南山墙。当需要降温时，启动风扇，将温室内的空气强制抽出，造成付压；同时，水泵将水打在对面的湿帘墙上。室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。
2．基本配置：
湿帘规格
高1.5m，长60m，分成5段，铝合金框架，使用寿命10年以上
湿帘外设翻侧窗两套，总长60米, 高1.5M，齿轮齿条转动，最大仰角60C。侧窗采用PC板覆盖，转动铰链采用热镀锌冷弯成型，承载重量大。
水泵：共5台，电机功率0.55kw。
风扇：共8台，扇叶直径1250MM，排风量29000M3/H/台，风扇功耗0.55KW/台供水装置：5套UPVC管材，Ф32MM上水管
淋水装置
5套UPVC管材，由喷淋管和防水板组成；喷水管Ф25MM，喷水孔径3MM，喷水孔距75MM。
本系统能分区控制，A区：7.2m，B区：7.2m，C区：7.2m
D区：15m，E区23.4m
五：加温系统：
选用国产山东洁诺全自动燃油热风机。可调温度：0℃-40℃。本产品升温快，热风温度任意调节，系统采用当今最先进的燃烧技术，燃烧完全，能耗低，喷油、点火、鼓风、机电一体，自动程序控制，燃烧时热风和烟分成二个系统，风不受污染，噪音低等特点。
1．设计参数及计算:
按室外采暖计算温度0，室内设计温度180C，进行热负荷计算，则A、B、C三个区供暖热负荷取116452 kcal/h。
2．配置:在温室A、B、C区各配置1台5万大卡优质燃油热风机
3.技术参数：
输入功率:55kw(约47300kcal/h)
电源: 380V/50Hz
输出功率:47kw(约40400kcal/h)
电功率: 475w
热效率: ≥86%
外形尺寸: 1268x694x1154mm
适用燃料:柴油
出烟口直径: 203mm
耗油量: 5.11L/h
出风口直径: 600mm
热风风量:7000m3/h
重量: 约216kg
热风温升:～200C
六：补光系统（配置在A、B、C、D区）
1.补光强度：采用PHLIP专用农艺钠灯，补光后光照约可增加光照1000lux
2.技术参数：
电源电压：220V；
平均寿命：不小于16000h
配套专门设计的镇流器，触发器和灯具；
包含电控箱及线缆、PVC管、扎带等附件。
七：移动式苗床系统：（配置在E区）
苗床支架采用热镀锌钢管，边框采用铝合金，苗床网表面采用镀层防腐处理；高度可进行微调，具有防翻限位装置，且在任意苗床之间产生0.55m的作业通道，宽度1.8m，高度0.81m，苗床最大承载:40Kg/m2
八：滴灌系统（在D区配置）
采用以色列进口滴灌管，管子内壁光滑，滴头在工厂已连接好，安装使用十分方便，具有以下特点：
滴头有自过滤窗，抗堵塞性好；
采用紊流流道，有一定的压力补偿作用，在平地上单管铺设长度达80米；
1.配置形式：
按每栋8排滴灌管
滴灌管间距1m
滴灌管滴头间距0.3m
主要参数：外径:16mm
壁厚：25mil
滴头流量:1.7L/h
工作压力:1.0-1.5Bar
2.设计条件：
要求水源进入温室
水压大于2Bar
水质达到市政自来水洁净程度。
3.配置说明:
采用进口产品。
整体圆柱型内置式滴头
采用迷宫式结构
滴量稳定
具有高出流均匀度。
每个滴头配3个出水口，不仅可任意放置，而且当系统关闭时，还可消除“吸回堵塞”的危险。
控制方式：手动。
九：上喷系统：（在A、B、C、D、E区配置）
采用以色列DAN公司防滴喷雾喷头，PE管及高目过滤器组成悬挂式微喷系统。每栋两排PE管（间距4米），喷头间距3.2m，具有进水闸阀。要求进入棚内的水源：水压达到3KG/M左右，控制方式：可分区控制。水质为深井水或洁净自来水。该系统经改造后可以进行施肥和喷施农药，喷洒均匀，雾化效果好，同时可以为该棚降温、增湿、除尘，大大节省了劳力资源，是现代农业温室大棚的重要配置设施之一。
1.喷头技术特点：
配置高压防滴器，防止系统在打开和关闭时产生滴水现象。
工作压力仅为，1.5-3.5 Bar相比其它的灌溉方式耗能低，节省动力。
对水质要求不高，抗堵塞能力强。
可配套专用的雾喷控制器，实现间歇性灌溉，并可控制温湿度。
2.喷头参数：
型号：倒挂喷头
流量: 104L/ H
工作压力: 1.5-3.5 Bar
喷洒直径：7.5-8.5m
设计条件：
要求水源进入温室
水压达到3Bar
水源为井水，达到喷溉要求。
3.配置说明:
配有专用的防滴装置，在压力小于0.7 Bar时自动关闭
单个喷头喷洒直径为7.5-8.5m，喷洒均匀度高
多种喷头及喷嘴组合方式可供选择。
十：配电系统：
电控箱放置于温室内，便于温室内设备的安装调试与维修。
温室内为用电方便，须合理安装防水防溅插座。
温室内导线采用防潮型绝缘导线；信号线采用RVVP屏蔽线。
温室内采用TN-S接地系统；装有漏电保护开关。
用户将三相五线电源接进温室内电控箱上，电源上下波动不超过±10%
电气设备使用环境温度-10℃～60℃。
温室内为夜间作业方便，安装防水防尘灯。
主线部位布置线槽,支线穿管。
基本材料：
配电材料主要包括电控箱、各类绝缘电线电缆、安装敷料。
所有电线电缆全部采用符合国家标准的产品，电控箱内的电器元件采用国内外名牌产品
十一：计算机控制系统：
计算机控制系统可以模拟基本的生态环境因子，温度、湿度、光照、空气成份、风速、风向、雨量等，以适应不同生物生长繁育的需要。它是由一块或更多的相关应用程序智能化控制单元组成，按照事先设定好的程序，精确测量温室的气候，并自动或关闭不同的水动和电动外围设备（遮阳幕、加热器、湿帘水泵及风机、通风系统等）程序所需要的数据通过传感器随时收集。如温度、湿度、风速、风向、光照强度等。
1.特点：
包括一个综合性的、使用灵活的由许多控制应用程序模块构成的软件包。该智能化软件
不需要进行特别的修改就可以服务于几乎任何类型的用户。
控制系统所用的传感器经过了精心的选择和严格的测式，反应灵敏、测定精确、性能可靠。
是基于Windows95/98的计算机控制软件，它可以图画的形式生动展开和实时监测系统，可进行编程及数据存储。
2.气象站：由下列传感器组成：
光照传感器：将光照值转化为电压信号或电流信号
风速传感器：将风速值转化为电压信号或电流信号
风向传感器：将风向值转化为电压信号或电流信号
雨量传感器：将雨量值转化为电压信号或电流信号
温度传感器：将温度值转化为电压信号或电流信号；每一个温度值对应着唯一的电压值或电流值，这些电压值和电流值作为控制系统的模拟量输入。
湿度传感器：将湿度值转化为电压信号或电流信号；每一个湿度值对应着唯一的电压值或电流值，这些电压值和电流值作为控制系统的模拟量输入。
气象站位于温室外部，温度和湿度传感器位于温室内部。
温室环境控制器：包括输入模块、控制模块、输出模块、输出扩展模块
输入模块：采集输入信号，即经过传感器转化的电压信号或电流信号，作为输入模块的输入。
3.控制模块：
计算机控制单元，联系输入模块及输出模块，并对数据进行处理——控制模块的输入部分与输入模块的输出相连，控制模块的输出与输出模块的输入相连，控制模块对输入信号进行处理，传送到输出模块，输出信号经过放大后，就可以去驱动电机控制顶窗，侧窗，遮阳幕等的开启，闭合，达到控制目的；
输出模块：
输出模块的输入与控制模块的输出相连，其输出与输出扩展模
相连，这时因为输出模块输出的是0-5V的电压信号，而最输出要求为220V的电压信号，经过输出扩展模块就可实现；
输出扩展模块：对输出信号进行放大。
监测与数据管理软件：管理程序须对环境状况及发展趋势进行分析，并可制成图表显示出来。
计算机：品牌机1台, P4 2.4G以上
Windows 2000/XP/NT操作系统
RAM≥256MB
HD≥80G
XGA≥15”高分辨率（1024×768以上）
彩色喷墨打印机：1台
仅控制A、B、C三区，实现A、B、C三区分区控制）
智能连栋温室设计方案
温室设计方案 目录 1、项目概况 (2) 1.1温室总体尺寸 (2) 1.2温室总体配置 (2) 2、温室主体设计 (3) 2.1 温室结构形式 (3) 2.2 温室性能指标 (3) 2.3 温室主体钢结构 (3) 2.4 四周墙体和顶部覆盖材料 (4) 2.5 温室基础设计 (4) 2.6 屋面排水 (4) 2.7 门 (4) 3、温室系统配置 (4) 3.1 接露系统 (4) 3.2 外遮阳系统 (5) 3.3 内遮阳系统 (6) 3.4 内保温系统 (6) 3.5 湿帘--风机降温系统 (7) 3.6 天窗通风系统 (7) 3.7 外翻窗系统 (8) 3.8 内循环系统 (9) 3.9 加温系统 (10) 3.10植床系统 (10) 3.11补光系统 (10) 3.12 配电系统 (10)
1、项目概况 1.1温室总体尺寸 温室总体平面见下图： 东西向：10.8米/跨×4跨=43.2米 南北向：4米/开间×9开间＝36米 面积：43.2米×36米=1555.2平米 高度：天沟高4.0m，脊高4.88m，外遮阳高5.58米 分区：东两跨为东区，西两跨为西区，中间做玻璃隔断 1.2温室总体配置 温室选用10.8米跨三屋脊文洛式结构类型，东区顶部采用8mm阳光板覆盖、西区顶部采用单层玻璃覆盖，四周采用8mm阳光板覆盖，骨架为双面热镀锌钢骨架，配备接露系统、外遮阳系统、内遮阳系统、内保温系统、湿帘风机降温系统、天窗通风系统、外翻窗系统、内循环系统、加温系统、苗床系统、补光系统、
配电系统等。 2、温室主体设计 2.1 温室结构形式 采用文洛型温室结构。 温室南北走向，温室跨度10.8m，柱距4.0m，天沟高4.0m，脊高4.88m。 温室主横梁采用桁架式梁，承受荷载能力强，屋顶为小三角屋面，每一跨（每一主横梁）上设三个三角屋顶。具有以下优点： （1）室内光线分布均匀；大坡面三角屋顶（即一跨内只有一个三角屋顶），其背光坡面在温室内会形成大片阴影，这一带的花卉长势不良。而小坡面三角屋顶，可使室内光线均匀分布。 （2）耗热量小；相对大坡面三角屋顶温室，在相同的建筑面积、相同的檐高、相同的的外围护面积下，小坡面屋顶温室建筑空间小，因而耗热量小。 （3）防露滴功能；在天气寒冷的季节，室内外温差大，因此温室屋面内部易产生冷凝水。小三角屋面由于坡面小，冷凝水在未聚集到下滴程度就已流入水槽处收集冷凝水的铝料中，防止冷凝水下滴造成叶面病害。 （4）易于维护保养；由于坡面小，屋顶的维修、清洗工作易于进行。 2.2 温室性能指标 风载：不小于0.4kN/ m2 雪载：不小于0.35kN/ m2 恒载：不小于15kg/ m2 吊挂载荷：不小于15kg/ m2 最大排雨量：不小于140mm/h 2.3 温室主体钢结构 温室主体钢结构采用双面热镀锌冷轧管材及型材。 主体钢结构全部是标准化、工业化生产（包括小的连接件、配件），提高了温室主体的标准化程度，避免了温室各部件采用不同外协厂家的产品，使得装配
关于建设智能温室大棚的申请
石泉县梦里水乡美丽乡村关于建设 智能温室大棚的申请 石泉县县委、县政府： 石泉县童关梦里水乡作为全市15个示范村建设之一，也是美丽乡村建设，又是全县5个旅游村建设中的重点村，筹建一年多以来已完成投资3500多万元，形成了一定的规模。为继续实施基础设施配套项目，并完成省级生态农业观光园审批项目，根据石泉县梦里水乡美丽乡村旅游有限责任公司对梦里水乡美丽乡村建设的规划，拟新建智能连栋玻璃温室大棚，占地面积5亩，建筑面积约2352㎡，主要功能区划分为有机蔬菜种植展示区、精品花卉培育区、生态休闲体验区、生态餐饮服务区。此外需配套建设生态公厕1座（建筑面积60㎡）。 一、各功能区介绍 1、有机蔬菜种植区 制定方案原则：在保护地内依托不同的设施，在不同的季节生产高价或高产的高档蔬菜。 栽培内容：包括蔬菜栽培模式展示、树状蔬菜的展示、高产基质槽蔬菜栽培展示、盆栽蔬菜展示、廊架蔬菜展示、珍稀奇特蔬菜品种展示。 （1）蔬菜栽培模式展示：包括基质袋栽培、立柱基质栽培、立式管道基质栽培、浅液流水栽培、管道流水栽培、墙体栽培、多层流水栽培、屋架基质栽培、空中栽培。
（2）树状蔬菜的展示：包括番茄树、黄瓜树、甜椒树、西瓜树、佛手瓜树、巨型南瓜； （3）高产基质槽蔬菜栽培展示：包括大红西红柿、樱桃番茄、荷兰水果黄瓜、尖辣椒、七彩圆椒； （4）盆栽蔬菜展示：包括西红柿、甜瓜、南瓜等； （5）廊架蔬菜展示：包括樱桃番茄、丝瓜、冬瓜、蛇瓜、苦瓜、佛手瓜、瓠子、迷你南瓜等的种植展示； （6）珍稀奇特蔬菜品种展示：包括红黄绿紫樱桃番茄、大红粉红西红柿、无刺黄瓜、长短红黄绿白紫尖椒、彩椒、孢子甘蓝和羽衣甘蓝。 2、精品花卉培育区 在石泉县梦里水乡美丽乡村建设智能温室大棚进行精品花卉培育，一方面可以满足园区内部环境美化使用，另一方面可作为花卉新品种的示范、推广，带动周边各村镇农户种植花卉，美化环境的同时可自给自足，致富创收。大棚内培育出的花卉还可面向室外绿化市场提供庭院绿化、庆典花篮、设计施工、草坪养护、植物租摆等服务；以及会场鲜花绿化布置和植物花卉租赁和批发零售服务。 3、生态休闲体验区 智能温室大棚生态休闲体验区结合园林设计、景观植物养护、以及农艺技术等专业知识，根据不同功能区的环境和景观布局的需要配置植物。喜光的瓜果蔬菜可以布在光线较好的温室四
8430连栋温室设计方案
温室设计说明 一、结构型号： 8430连栋薄膜温室 二．技术参数： 温室为连跨式，跨度8m，4跨，总宽度32m；开间4m，12间，总长48m。檐高3.0m，顶高约3.9m。立柱基础标高±0.00m。外遮阳拉幕约5.5m。 三、性能指标： 雪载：0.30KN/㎡ 风载：0.50KN/㎡ 最大排雨水能力：120mm/h 使用年限：≥10年 吊载：≥0.15 KN/㎡ 电参数：220V，50HZ，PH1 四、温室面积： 总宽度：8.0m×4=32m 总长度：4m×12=48m 建筑面积32m×48m=1536㎡ 页脚内容1
五、温室本体结构： 温室主体骨架材料均采用热镀锌材料制作，工厂化生产，现场组装。温室骨架全部采用标准件和扣件组合成形，现场无焊接。 1）温室本体形式为单跨装配式结构，圆拱形屋面，热镀锌型钢，主要由圆拱、立柱、天沟等部件组成。2）立柱：主立柱采用□70×50×2.5mm热镀锌矩形管；附加立柱采用□50×50×2.0mm热镀锌方形管。立柱主要支撑天沟。 3)屋面拱管为：φ32×1.5热镀锌圆管，拱间距为：1米； 4)纵杆及吊杆为：φ25×1.5热镀锌圆管； 5）天沟：天沟选用δ=2.0mm镀锌钢板加工成形。采用两端排水，共两排。 6)四周檩条：采用□50×30×1.5热镀锌矩形管。 7）门：温室门安装于温室一山墙端立面，门为推拉门，尺寸为3.0m（宽）×2.2m（高），铝合金门框，8mmPC阳光板覆盖，共一樘；安装时把门洞预留。 8）温室端排水：采用两端排水，排水坡度为2.5‰（基础找坡），并为雨槽配置φ110的PVC落水管，防止大暴雨天沟漫水。 六、覆盖材料： 温室顶部覆盖材料全部采用12丝PEP无滴长寿利得膜，透光率不小于85%，保用3年以上（质保正常使用3年，自然灾害和人工损坏情况除外）。 温室四周无需覆盖。 页脚内容2
智能温室主体设计方案
智能温室主体设计方案 1、温室概况 根据青海气候条件特点，本温室工程选用Venlo式3屋脊温室，温室东西走向，屋面为每跨3屋脊双坡屋面，温室跨度10.8m，共8跨，柱距4.0m，共21个柱距，面积7862.4m2。本温室分为4个区，其中1区为展示温室，其他三个区为生产温室，每区4跨，中间设置7.2m连廊连接。主体钢结构采用热镀锌管材；顶部和四周墙体采用拜耳8mm厚PC板覆盖，连廊墙体采用4mm玻璃覆盖。温室设双层内保温系统、外遮阳系统、湿帘风机降温系统、天窗通风系统、供暖系统、苗床系统、固定上喷系统、照明系统、水处理系统、系统配电、自动控制系统等。 2、温室主体 2.1规格尺寸 跨度10.8m，山墙长8×10.8m+7.2m=93.6m； 柱距4m，侧墙长11×4.0m+10×4.0 =84.0m； 檐高4.0m，脊高4.9m。 2.2 性能指标 1)风载：0.55KN/m2 4)最大排雨量：140mm/h 2)雪载：0.4KN/m2 5)吊挂载荷：20Kg/m2 3)恒载：15 KG/m2 6)电参数：220/380V，50HZ 2.3四周墙体和顶部覆盖材料 温室顶部和四周墙体采用拜耳8mm厚PC板覆盖，隔断墙体采用4mm玻璃覆盖，PC板具有极好的强度、刚性、硬度、韧性和抗破裂的综合性能和良好的透光性，材料内表面具有防结露功能。PC板用铝合金专用型材固定及抗老化胶条密封，彻底解决了温室密封不严的问题。 PC板技术参数： 1）厚度: 8mm 2）传热系数: 3.4W/m2·k 3）透光率: ≥ 80% 4mm浮法玻璃技术参数：
1）厚度: 4mm 2）传热系数: 6.4W/m2·k 3）透光率: ≥ 90% 2.4 钢结构 温室主体钢结构采用热镀锌管材及型材，使用年限30年。采用热镀锌防腐螺栓和自攻钉联接，结构无焊点。 主要包括： 1）主立柱采用□60×120×3热镀锌矩形管； 2）墙面檩条采用□30×45×1.6的热镀锌矩形管； 3）室顶桁架由□47×47×2矩形钢管及∠30等边角钢拉结筋组成，加工程序采用先焊接，后热镀锌防腐； 4）天沟采用2mm厚的热镀锌钢板冷弯成型 5）脊檩采用铝合金型材； 6）联接件采用热镀锌钢板冲压成型，外形美观； 7）联接均采用热镀锌加强螺栓和自攻螺丝联接，无焊点； 2.5 门 正门设在东面连廊位置，温室共设8套门。 2.6 基础 温室四周采用条形基础，内部为独立点式基础。 2.7 温室排水 温室采用外排水方式。 3、结露槽系统 室顶覆盖材料内表面凝结的露滴如果滴落在作物上，作物会因此产生病害，影响作物的正常生长。为防止露滴下落，设置露滴收集槽，安装在天沟下面。覆盖材料内表面形成的露滴，流入露滴收集槽被引导至温室内部或外部指定地点，从而部分解决了温室防结露问题。 4、双层内保温系统 4.1 设计条件 设置内保温是温室节能、遮阳、温度控制和湿度调节的有效手段。保温幕的
智能育苗大棚建设温室方案与预算
智能育苗大棚建设温室方案与预算
方 案 书 目录 1、设计依据及主要技术指标 2、温室基础及排水沟、道路、门、基础 3、温室主体钢结构 4、温室开窗系统 5、温室覆盖材料 6、温室强制通风降温系统 7、温室电动内遮阳系统 8、温室加湿系统 9、温室加温系统 10、二氧化碳补气系统 11、温室补光系统
12、计算机控制系统 13、温室电控系统 14、温室移动苗床系统 1、温室设计依据及主要技术指标 1．1温室设计依据 a、《甲方技术要求》 b、温室标准《Q/JBALI- 温室通用技术条件》 c、相关标准≤温室结构设计荷载GB/T 18622- ≥、《钢结构设计规范 GBJ17-88》 ≤温室通风降温设计规范GB/T 18621- ≥、《铝合金建筑型材GB/T5237-93》、《采暖通风与空调设计规范GBJ114-88》、《微灌工程技术规范SL103-95》、《工业与民用供电系统设计规范GBJ52-
83》。 1．2温室主要技术指标 a、风载：0.5KN/m2 b、雪载：0.3KN/m2 c、吊挂载荷：15Kg/m2 d、最大排雨量：140mm/h e、电源参数：220V/380V，50Hz，PH1/PH3 1．3温室规格尺寸、基本结构及基本配置 温室设计为4联跨（4×8m=32m），长度均为32米共,7栋。建筑总面积为7168米2 基本结构：温室设计为圆形拱顶,温室骨架为轻型钢结构，全部采用热镀锌表面处理，构件之间的连接采用镀锌件连接。该骨架有较强的耐腐蚀性，承重和抗风雪能力强，易于拆装等特点。 温室主要技术指标:跨度：8米, 开间：4米, 长度：32米,
文洛式连栋温室方案
智能连栋温室方案 一、项目概况： （一）项目所在地地理及气候状况 气候和地理位置考察，其中重点考虑冬季供暖系统是否能够达到目标。 （二）温室类型的优选： 兼顾温室的农艺要求和整体美观性，设计采用文洛式连栋温室，该类型温室采用一跨三尖顶文洛式结构，采用优质PC板覆盖，四周为玻璃材料，具有良好的保温性和透光性。 一般东西作为跨度方向，一跨9.6米，南北为开间方向，每开间为4米或者8米，但是南北不能超过48米。3000平可设计为9跨8个4米开间，即86.4米*32米或者7跨11个4米开间67.2米*44米。 （三）温室基本配置 主体骨架系统、天沟集露系统、覆盖系统、外遮阳系统、内遮荫系统、自然通风系统（顶开窗系统）、强制通风—降 温系统（风机、湿帘系统）、移动苗床系统、移动喷灌机系统、补温系统、补光系统、补气系统、内循环系统、施肥系统、配电及控制系统、气象测试与监控系统等。 二、温室方案说明 温室基础：结合当地地理自然条件，温室基础开槽深为1.5米左右，C20混凝土现场浇注（可根据当地地址状况适当调整）。温室内部为点式基础，四周采用条形基础，现场浇注圈梁，以提高温室整体强度。温室四周地面以上采用0.5米高砖墙砌成，并水泥沙浆抹面，起到保温并预防冬季扫地风的作用。温室内部地基采用点式基础，深度达到冻土层以下。 室外散水： 温室外四周做一圈厚5厘米，宽0.5米，斜度5%的150#散水，防止基础被直接冲刷。 （一）主体骨架 温室采用轻钢结构的小屋面多排水槽主体骨架。主体结构模型经过应力软件测试、校核，结构非常稳定。并具有独 特的屋面排露结构。 （二）天沟集露 在天沟的内侧下面安装加宽型热镀锌露滴收集槽，覆盖材料及天沟内表面形成的露滴都会流入露滴收集槽内被引导 至温室一端排走，从而有效的减少了温室滴露的问题 （三）温室外覆盖---阳光板 （四）外遮阳系统 1、外遮阳骨架 2、遮阳网选用博幔黑色外遮阳网 3、托幕线 4、传动机构： 电机通过传动机构驱动传动轴运转, 传动轴通过连接件带动驱动杆在幕丝上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。控制箱备有手动控制,如需要中途停止,可
现代智能玻璃温室工程设计方案
现代智能玻璃温室工程设计方案 寿光远中农业科技有限公司 2018年1月
目录 一、温室概况 二、温室土（基）建工程 三、温室主体 四、遮阳系统 五、风机湿帘降温系统 六、湿帘电动外翻窗系统
一、温室概况 本项目为自能控温室，本方案以温室跨度12米，开间4米，肩高4米，顶高4.95米，外遮阳高5.5米，面积2592㎡，规格为宽72米，长36米，顶部采用特制顶部专用优质双层8mm厚PC板覆盖，四周采用5+6+5钢化玻璃覆盖，工程除主体骨架、点式基础、围裙墙、温室排水等系统工程外，还配置自动顶开窗通风系统、内遮阳系统、外遮阳系统、风机/湿帘风机降温系统、栽培床系统、灌溉系统、内循环风机、红外线供暖系统、计算机控制系统、补光照明系统等，业主需要配合完善内部基础工程、蓄水池（罐）、内外地排水系统等系统工程。 设计理念为“坚持科学、实用原则；坚持提高土地资源使用率、节能、节水、高效的原则，坚持温室结构用材以及设备选购先进、可靠、适用的原则。” 本方案拟以72米×36米温室为参照分析。
二、温室土（基）建工程（常规由业主自行完成） 1、点式基础工程 温室持力层容许承载力标准值≥100kPa，地下稳定水位在±0.000下900mm进行设计和做预算，基础埋置深度为±0.000下不小于1000mm；如果特殊地质情况，与设计依据不符，将对基础图纸及预算做相应调整。 钢筋混凝土独立基础共128个，采用C20/C25钢筋混凝土基础，现场浇铸，附温室立柱预埋件，内部加12号钢筋不小于800mm长4根，用10号钢筋扎笼，扎束间距为200mm；基础高1200mm，上部尺寸为：300mm(长)×300mm(宽)，高1050mm，下部呈正方形，700mm(长)×700mm(宽)，高150mm，；基础开挖至设计标高，基底素土3:7灰土层不低于100mm，夯实后压实系数不小于0.97，独立基础允许偏差不超过设计标高向地平高±10mm。 2、围裙墙 围裙墙采用24墙，立柱50公分以下全部砌筑完，地下部分深30公分，将素土夯实，5公分混凝土垫层，内外粉覆。 3、内外地排水系统 外排水采用暗管或明沟加盖板，每50-80米设立一个沉沙井，内排水根据温室用途确定，常规采用炉渣水泥砖砌排水沟，外加盖板，形成暗沟，设立尘沙井，根据每个区域的规划确定，原则是随内部主道走向，衔接于主道边上即可。 三、温室主体 1、主体结构（温室型号） sg-PCK-12.0-4.0-2.2型玻璃＋PC板Venlo温室。 2、性能指标 (1)抗风载荷：0.60KN/m2 (2)抗雪载荷：0.50KN/m2
智能育苗大棚建设温室方案1
智能育苗温室建设工程 方 案 书 单位名称： 单位地址： 电话： 日期：2010年10月9日 目录 1、设计依据及主要技术指标 2、温室基础及排水沟、道路、门、基础 3、温室主体钢结构 4、温室开窗系统 5、温室覆盖材料 6、温室强制通风降温系统
7、温室电动内遮阳系统 8、温室加湿系统 9、温室加温系统 10、二氧化碳补气系统 11、温室补光系统 12、计算机控制系统 13、温室电控系统 14、温室移动苗床系统 1、温室设计依据及主要技术指标 1．1温室设计依据 a、《甲方技术要求》 b、温室标准《Q/JBALI-2000温室通用技术条件》 c、相关标准≤温室结构设计荷载GB/T 18622-2002≥、《钢结构设计 规范GBJ17-88》 ≤温室通风降温设计规范GB/T 18621-2002≥、《铝合金建筑型材GB/T5237-93》、《采暖通风与空调设计规范GBJ114-88》、《微灌工程技术规范SL103-95》、《工业与民用供电系统设计规范GBJ52-83》。 1．2温室主要技术指标 a、风载：0.5KN/m2 b、雪载：0.3KN/m2 c、吊挂载荷：15Kg/m2 d、最大排雨量：140mm/h e、电源参数：220V/380V，50Hz，PH1/PH3
1．3温室规格尺寸、基本结构及基本配臵 温室设计为4联跨（4×8m=32m），长度均为32米共,7栋。建筑总面积为7168米2 基本结构：温室设计为圆形拱顶,温室骨架为轻型钢结构，全部采用 热镀锌表面处理，构件之间的连接采用镀锌件连接。该骨架有较强 的耐腐蚀性，承重和抗风雪能力强，易于拆装等特点。 温室主要技术指标:跨度：8米, 开间：4米, 长度：32米, 肩高：3.5米, 总高：5.3米。 温室基本配臵：温室配臵有电动顶开窗系统、电动侧开窗系统、内遮阳系统、湿帘降温系统、加湿系统、加温系统、二氧化碳补气系统、补光系统、计算机控制系统、电控系统、移动苗床系统等。温室拱顶为专用双层冲气膜覆盖，顶开窗为1/2开窗通风；侧墙、山墙覆盖8MMPC板。 1．4温室排列方式 温室山墙4x8m=32m，侧墙32m 。 2．温室基础及排水沟、道路、门、施工图（详附图） 2．1温室基础 1、温室基础设计： 在未获得详细项目地质勘探报告前，我们暂时按照持力层容许承载力标准80Kpa设计和作预算，温室内部为点式基础钢筋钢板预埋件，深0.7m,宽24cm。设计计算按照国家标准《建筑地基基础设计规范（GBJ7-1989）》。如用户提供的地质勘探报告与设计依据不符，将对基础图纸做相应调整。 2．2温室室内道路 两端山墙为2米宽砼道,路面为C15砼地坪，厚度为100mm。
连栋温室设计方案书
连栋薄膜温室设计说明 结构型号：圆拱型连栋薄膜温室 覆盖物：长寿无滴膜 一、温室规格与尺寸 温室屋脊的为南北走向。 一号大棚：宽6.8×长17=115.6㎡ 二号大棚：宽8×长9.6=76.8㎡ 三号大棚：宽7.75×长17=131.75㎡ 合计：115.6+76.8+131.75=324.15㎡ 二、温室主要材料介绍 （1）天沟：天沟采用2.0mm镀锌钢板冲压成形，天沟的设计既满足了大降雨量的排水要求，采用PVC管道雨水收集。 （2）拱杆：拱杆采用φ32×1.5mm热镀锌钢管。 （3）顶纵向拉杆：顶部纵拉杆设三道采用φ32×1.5mm热镀锌钢管。（4）水平横拉杆：□40×60×2mm热镀锌矩形管，间距4米；每根横拉杆用一根Φ32×1.5mm热镀锌圆管做吊撑。 （5）水平拉杆纵梁：每跨水平拉杆设二道纵梁，采用φ32×1.5mm 热镀锌钢管。 （6）端面和侧面立柱：采用□30×50×1.8mm热镀锌矩形管2米设一根。 （7）门：门边框采用□20×30×1.5mm矩形管，上部安装滚轮；门 １
上轨道采用铝合金吊轨+L40×40角钢，下轨道为L30×30角钢，温室共配置1套移门，移门的尺寸为1m×2m，采用PEP利得膜 覆盖。 （8）开窗： 温室开窗采用铝合金推拉窗，覆盖玻璃厚度5mm，单扇窗尺 寸1.5高×2米宽。合计设4组双开推拉窗。 三、覆盖材料 薄膜采用上海普拉斯克生产的PEP利得膜 ●薄膜具有抗结露、无滴，透光率85%。 ●传热系数：3.3W/m2·℃。 ●防紫外线、抗老化、隔热。 ●薄膜四周及顶部为厚度0.15mm。 ●薄膜采用专用卡槽、卡簧固定密封，使用寿命3年以上。 四、电动内遮阳系统 温室内遮阳系统采用齿轮齿条实现遮阳幕的启闭操作。内遮阳水平安装于温室水平拉杆上。其规格如下： 1) 传动轴采用Φ42×3热镀锌圆管，动膜杆采用Φ22×1.2的镀锌圆管。 2）采用A型齿轮齿条进行传动，Φ32×1.5镀锌圆管作为拉幕杆。3）遮阳幕布：采用温室黑色遮阳网，幅宽4.2m，遮阳率85%，使用寿命大于5年。 4）采用聚酯型托压膜线。托膜线间距0.5m，压膜线间距为1.5m。5）电机：上海行传机械公司生产温室专用优质减速机。 ２
智能温室大棚整体控制设计方案
目录 一、智能温室大棚简介 (2) 二、智能温室大棚结构设计 (2) 一、温室结构设计 (2) 1.温室结构布局 (2) 2.温室覆盖材料 (2) 3.温室的通风 (3) 二、温室运行机构 (3) 1.电力系统 (3) 2.降温增湿系统 (3) 3.遮阳系统 (3) 4.增温系统 (3) 5.浇灌系统 (3) 三、智能温室大棚控制系统 (4) 一、控制系统的主要构成 (4) 1、传感器 (4) 2、控制器 (5) 3、执行器件 (5) 4、上位机 (5) 二、具体控制过程 (6)
一、智能温室大棚简介 智能温室也称作自动化温室，是指由计算机控制温室内的执行器件来改善温室内的环境，营造适合农作物生长的环境。温室内的主要系统有可移动天窗、遮阳系统、保温系统、升温系统、降温系统、浇灌系统等自动化设施系统。 智能温室的控制一般有信号采集系统、中心计算机和控制系统三大部分组成。 二、智能温室大棚结构设计 一、温室结构设计 首先应进行温室建筑布局、形式、尺寸等方面设计,应考虑结构、机械、覆盖与支撑材料、荷载、通风、保温、给排水以及环境调控设备等多种因素,同时还应该考虑本地的地理气候条件,充分利用自然资源,力图降低制造成本和运行费用。 其结构框架设计的基本特点 1.温室结构布局尽量采用南北栋方式建筑可使太阳直射光 平均日总量透过率最高。 2.温室覆盖材料温室材料透光率对温室的光照总量有着重 要影响,可采用浮法玻璃其透光率可达90%以上。亦可采用超
长塑料薄膜(阳光穿透率85%)为覆盖材料。但其耐用性不高。 PC塑料板在造价、使用年限、透光率等方面是一个不错的选 择。 3.温室的通风应充分利用自然条件,确定温室开窗的朝向十分 重要,如地区全年平均主导风向为东南,则天窗的位置应设在北 侧。同时还可安装自然风收集装置增加温室内循环，冬天还可 在自然风收集装置上安装空气增温系统，增加内循环的时候还 可以增肌温室内的温度。 二、温室运行机构 1.电力系统可采用工业电网与自发电结合方式充分节省能 源与成本。自发电可采取风力发电，风力发电占地少，转化率高。成本相比太阳能发电低 2.降温增湿系统可采取湿帘降温增湿系统，或者高压喷雾 降温系统。降温还应配合风机降温。 3.遮阳系统采用移动遮阳慕，进行遮阳。 4.增温系统可采取水电共同增温，或单一增温系统。水电增温 这是在用热水增温与电力增温结合方式，增加增温效率，水力增温则是采用太阳能方式将水升温，再通过管道进入温室内增温。电力增温则是采用电热器增温。 5.浇灌系统可采用滴灌或雾化浇灌，可充分节省水资源，节省 成本，浇灌效率高。具体浇灌方式还应结合农作物特点，具体
温室大棚方案设计
温室大棚方案设计 黄屯村门户网站 https://www.360docs.net/doc/4e3422801.html, 2010年10月26日来源：黄屯村 【字体：大中小】 【推荐发送】【点击：3244次】 一、方案概述 根据自贡的气候温度（年平均气温17.5℃至18.0℃）、湿度、日照（年日照1150至1200小时）等自然因素、建造成本并兼顾作物的生长需要，采用连栋96型文 洛式（Venlo）玻璃温室方案。 Venlo型温室来源于荷兰，是一种小屋面玻璃温室，这种类型的温室得到了世界的认可，成为世界上应用最广、使用数量最多的玻璃温室类型，它具有构件截面小、安装简单、透光率高、密封性好、通风面积大等特点。 温室主体结构安装为装配式（无焊接）及专用铝合金型材（符合GB 5237-2008），骨架及各种连接件均经热浸镀锌防腐蚀处理。 覆盖材料为浮法玻璃，透光率90%-92%，热传递效率3%，正常使用寿命≥15年，抗结露，适合于南方种植温室、展览温室和科研用温室。 另外温室还配置：外遮阳系统、内保温遮荫系统、喷灌系统、计算机控制系统、供水系统、补光/补气系统、降温/加温设备、配电系统、循环通风系统等。 图样： 二、主要技术参数
1、连栋温室规格尺寸 温室跨度 9.6m×4跨，采用一跨三（尖顶）屋面；开间 4.0m，共10个开间， 屋面倾斜角21°。 2、温室排列方式及面积 （1）温室东西向排跨，屋脊走向为南北向(南北向排开间) （2）连栋长：9.6m×4=38.4m 开间长：4m×10开间=40m （3）总面积：38.4m×40m=1536m2 3、温室性能指标 （1）抗风载荷：≤0.45KN/m2； （2）抗雪载荷：≤0.30KN/m2； （3）最大排雨量：110 mm/h； （4）电参数：220V/380V，50Hz； （5）温室主体骨架寿命（正常使用）：≥15年。 4、其它主要参数 （1）温室基础及室内地面 基础钢筋混凝土结构，钢筋I、II级，混凝土C20。基础埋深0.8m。顶面标高0.5m，采用两端排水，其余地面夯实铺地布，提供给水、排水系统。排水管采用 PVC110。 （2）温室主体骨架
智能温室设计方案说明书
智能温室设计方案说明书
智能温室设计方案 说明书
寿光市三钰农业工程有限公司
目录 一、方案概述 二、智能温室大棚的“智能”原理概述 三、系统功能描述 四、系统架构 五、智能温室工程生产需要考虑的三大因素
导读： 随着设施园艺的迅速发展，智能化温室（通常简称连栋温室或者现代温室）！随之而生，智能化温室是设施农业种的类型，拥有综合环境控制系统，利用该系统可以直接调节室内温、光、水、肥、气等诸多因素，可以实现全年高产、稳步精细蔬菜、花卉，经济效益好。 一、方案概述 根据当地的气候温度湿度、日照等自然因素、建造成本并兼顾作物的生长需要，采用连栋96型文洛式（Venlo）玻璃温室方案。 Venlo型温室来源于荷兰，是一种小屋面玻璃温室，这种类型的温室了世界的认可，成为世界上应用广、使用数量多的玻璃温室类型，它具有构件截面小、安装简单、透光率高、密封性好、通风面积大等特点。 温室主体结构安装为装配式（无焊接）及专用铝合金型材（符合GB 5237-2008），骨架及各种连接件均经热浸镀锌防腐蚀处理。 覆盖材料为浮法玻璃，正常使用寿命≥15年，抗结露，适合于南方种植温室、展览温室和科研用温室。 另外温室还配置：外遮阳系统、内保温遮荫系统、喷灌系统、计算机控制系统、供水系统、补光/补气系统、降温/加温设备、配电系统、循环通风系统等。 二、智能温室大棚的“智能”原理概述
智能温室的智能能否名副其实，主要看多种元件的配合能够协调一致，类似人的大脑需要眼睛以及手的参与一样，这些元件包括二氧化碳浓度检测、湿度检测、温度检测等元件。我们可以把上面多个元件看成控制系统的眼睛，它们可以实时检测到温室大棚内的状况，以便决定采取下一步措施；而智能温室的执行结构有二氧化碳发生装置、各种泵、照明控制装置、加热器等执行机构。上面的装置类似整个控制系统的手，智能温室的自动控制系统的命令传输通过这些执行机构得以实现，以达到系统的目标。 在计算机中，只能识别数字信号，不能识别各种传输过来的电信号，所以需要转换成标准的数字信号才可以被计算机识别认可，相同的道理，计算机发出的命令也是标准的数字信号。上述智能温室的传输设备如同人体的神经系统，负责把各个信号传递到大脑，经过大脑处理后，然后把控制信号一步步的传递到各执行机构。
物联网智能玻璃温室及配套设备设计方案
信阳农业高等专科学校 物联网智能玻璃温室及配套设备 设计方案 方 案 书 二0一二年五月十八日
信阳农业高等专科学校 物联网智能玻璃温室及配套设备 设计方案 概述： 该项目座落于河南省信阳信阳农业高等专科学校羊山校区内，属暖温带大陆性季风气候，四季分明，光照充足，气候温和，雨量适中。年平均气温14℃、年均降雨量1300毫米左右。 综合温室建设地的气候、地理条件和育苗及种植示范园区的基本要求，根据全国各地建设大型林业良种及花卉、果树种苗培育温室和大型示范园区的经验。根据信阳市的气候地理环境状况，使此项目设计方案具备了如下特点： 该项目设计规模为物联网智能玻璃温室，栋宽：9.6m，共4跨，（东西方向）38.4m。间距：4m，共10间，（南北方向）40m。温室总占地面积：1536m2。 该项目具体包括温室基础、主体轻钢结构、屋顶通风系统、覆盖材料、侧通风系统、内遮阳系统、外遮阳系统、湿帘-风机降温系统、内循环系统、喷雾灌溉系统、加温系统、计算机控制系统、补光系统、电器控制系统等系统。在以下的详细设计方案中有详细的描述。 该项目的设计理念是“坚持科学、实用的原则；坚持提高土地资源的利用率、节能、节水、高效的原则；坚持温室结构用材以及设备选购先进、可靠、适用的原则；坚持国内领先的原则”。 一、本温室技术说明 本工程智能玻璃温室用于花卉、果树、蔬菜种苗培养，包括温室基础、主体结构、覆盖材料、通风降温系统、外遮阳系统、内遮阳系统、循环风机、灌溉系统、移动苗床系统、采暖加温系统、自动控制系统、电气控制系统。 二、温室主体 Venal 玻璃温室 9.6m、3.2m一个屋脊（三尖顶）。 1、性能指标： 风载 0.5kN/㎡ 雪载 0.45kN/㎡

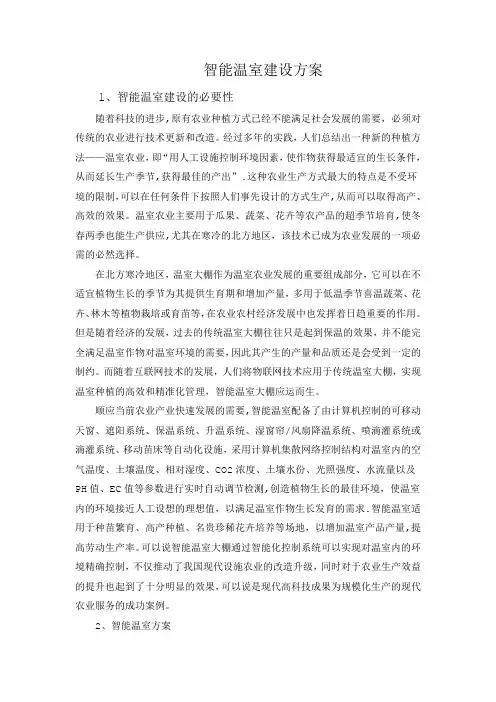

智能温室建设方案
