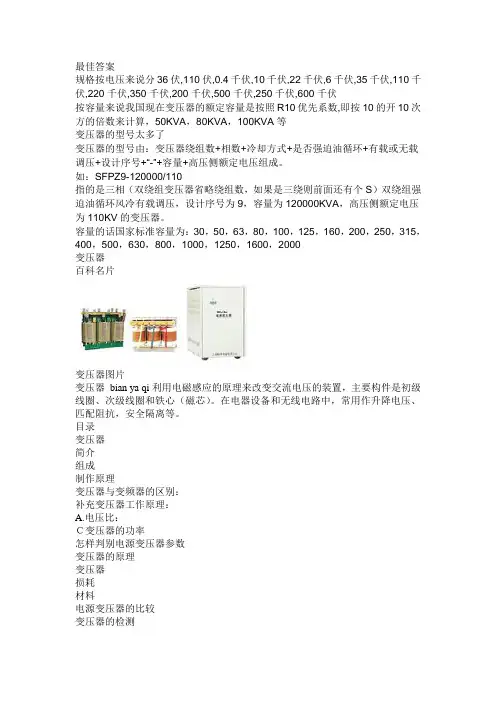

变压器的一些技术参数
最佳答案规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
如：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000变压器百科名片变压器图片变压器bian ya qi利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
目录变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史展开变压器简介变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。
油浸式电力变压器技术参数和要求
国家质，技术监督局 １ ９ － ０ １ 准 ９ ９ １ － ０批
２ ０ 一 ５ ０ 实施 ００ ０ 一 １
ｃ ／ ６５ 一 １９ ｓ Ｔ １ ９９ ４ 表 １ ０ Ａ ３ ｋ －１ ｋ Ａ双绕组无励磁调压变压器 Ｖ ６０ ０ Ｖ
０ １ ． ４
０ １ ．９
０２ ．２
０２ ．５ ２０ ． ０
４ ２ 表 １表 ２表 ３中的高压绕组各分接电压见表 ４ ． 、 、 及表 ５ ，
表 ４ 士５ ％分接时高压绕组各分接电压
分接
肠
＋５
Ｖ
分
接
电
压
相 线
１ ００ １ ０ １ ５０ ０ ０
１ ０ ０ ０ ０
线
６ ０ ３ ０ ６ ０ ０ ０ ５ ０ ７ ０
相
３ ７ ６ ３ ３ ６ ４４
３ ９ ２ １
线
６ ０ ６ ０ ６ ０ ３ ０
６ ０ ００
相
３ １ ８ １
线
１ ５０ ０ ０ １ ００ ０ ０
９ ０ ５ ０
相
６３ １ ５ ６ ６ ０ ２
５ ４ ７７
线
１ ５０ １ ５ １ ００ １ ０
１ ４ ０ ０ ５
相
６ ８ ６ ６ ６ ５ ３ １
６ ３４ ０
６ ６ ０ ２ ５ ７ ７ ４
５ ８ ４ ５
短路 阻抗 ％
４ ５ ．
标号
６０ ３ ８０ ０
１ １ ． ５
８ １ ． ０
１ ３ ．
６
６ ３ ． １ ０
１ ． ０ ５ １ １
１４ ．０ ３ ３ １ ，５ １６ ．５ １９ ．５
９９ ． ０ １ ０ ． １６ １ ． ３８ ０
１２ ．
变压器知识-变压器参数详解
变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。
负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。
其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。
2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。
4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue·100%。
变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
变压器部分技术要求
变压器部分技术要求变压器是电力系统中不可或缺的设备，用于变换电能的传输。
在设计和制造变压器时，需要满足一系列的技术要求，以确保其正常运行和安全可靠。
以下是一些常见的变压器部分技术要求：1.铁心：变压器的铁心通常采用硅钢片材质，以降低磁滞损耗和涡流损耗。
铁心的设计应满足低磁阻、低损耗和高饱和磁感应强度的要求。
2.绕组：变压器绕组通常由漆包线或者扁线组成，具有良好的绝缘性能和导电性能。
绕组的设计应满足合理的电流密度和压力容限要求。
3.绝缘：变压器的各部分需要进行良好的电气绝缘，以防止绝缘击穿和漏电等问题。
绝缘材料应具有足够的介电强度和绝缘电阻。
4.冷却系统：变压器在工作过程中会产生热量，需要通过冷却系统来散热。
常见的冷却方式包括自然冷却、强制风冷和油冷却等。
冷却系统的设计应满足变压器额定负荷和环境条件下的散热要求。
5.绝缘油：变压器的绝缘油用于冷却和绝缘目的。
绝缘油应具有良好的电气性能、热稳定性和抗氧化性能。
同时，绝缘油的选择和使用需要符合环境保护和安全规定。
6.泄漏保护：变压器在工作过程中可能会发生泄漏，因此需要采取相应的措施来预防泄漏，如安装泄漏探测器和泄漏报警装置等。
7.过压和过载保护：为了保护变压器免受电流过载和电压过高的损害，需要配备过压和过载保护装置。
这些保护装置可以监测变压器的工作状态，并在发生异常时采取相应的措施，如断路或报警等。
8.隔离和接地：变压器的绝缘和接地是电气系统安全可靠的关键要求。
变压器必须具备良好的隔离性能，以避免电压冲击和电流回流等问题。
同时，变压器的接地系统需要符合相关标准和规范，以确保人身安全和设备的正常工作。
9.抗干扰能力：变压器在实际运行中会受到来自其他设备的电磁干扰，如电磁辐射和电磁感应等。
因此，变压器需要具备一定的抗干扰能力，以保证其正常运行并不受外界干扰的影响。
10.可靠性和寿命：变压器是一种长期使用的设备，需要具备较高的可靠性和寿命。
因此，在设计和制造过程中，需要选用高质量的材料和配件，并进行严格的质量控制和检测，以确保变压器的长期稳定运行。
330kV升压变压器中性点保护问题讨论
（ ａ ｓ ｌ ｔｃＰ ｗ ｒ ｅｅｒｈＩｓｔｔ， ａｚｏ ３ ０ ０， ａ ｓ ｒ ｉｃ ， ｈｎ ） Ｇ ｎｕＥｅ ｒ ｏ ｅ ｓａ ｎｔｕｅ Ｌ ｎｈｕ７０ ５ Ｇ ｎｕＰｏ ｎｅ Ｃ ｉａ ｃｉ Ｒ ｃ ｉ ｖ
ｔ ｅ ｒｔ ｃｉｎｍｅｈ ｄａ ｄｃ ｎ ｒ ｔ ｓ ｈ ｍｅ ｆ ｒ ｅ ｅ ｔａ ｐ ｉ ｔ． Ａ ｈ ｐｏｅｔ ｏ ｔｏ ｎ ｏ ｃ ｅｅ ｃ ｅ ｓ ｏ ｔ ｎ ｕ ｒ ｏｎ ｓ ｈ ｌ
ｒ ａ ｏ ｂｌ ｒ ｔｃｉ ｎ ｇ ｐ ｏ ｏ ｅ ｕ ｎｓｏ ｏ ｂ ｎ ｅ ｓ ｄ ｅ ｓ ｎａ ｅ ｐ ｏｅ ｔｏ ａ ａｓｐｒ ｐ ｓ ｄ ｔ ｒ ｕｔｔ ｅ ａ ａ ｙ ａ ｎ ｒ ｌａ ｅ ｓ ｌ ｉｎ ｆｒｐｒ ｔｃｉｎ ｏ ｅｎｅ ｔａ ｏｎｔｉ ｕ ａｉｎ ｏ ｅ ｅｉｂｌ ｏｕｔ ｏ ｏｅ ｔｏ ｆｔ ｕｒ ｐ ｉ ｎｓ ｌ ｔ ｆｔ ｏ ｈ ｌ ｏ ｈ ３３ Ｖ ｔａ ｆｉｎｅ ． ０ｋ ｒ ｎｓｏＴ ｒ Ｋ ＥＹ Ｏ ＲＤ Ｓ： ｅ ｒ ｏｎｔｏ ａ ｓｏ ｅ ； ｔｐ－ ｐ ｔａ ｆ ｒ ｅ ， Ｗ ｎ ｕｔａ ｐ ｉ ｆｔ ｎ ｆ ｒ ｒ ｓｅ ｕ ｒｎｓｏ ｌ ｒ ｍ ， ｍ ｒ ｅｆ ｃｉｅ ｇ ｏ ｄｉ ； ｏｅ ｔｖ ａ ｆｅ ｔ ｕｎ ｎｇ ｐｒ ｔｃ ｉｅ ｇ ｐ ｖ ｒ
接接 地 方 式 ， 另一 部 分 变压 器 中性 点采 用 经 接地 电 抗器接地 ， 中性点保护问题与接地电抗器保 护问题 同时解决 ， 不在 这里讨 论 。对 于 １０ｋ ２０ｋ 也 １ Ｖ、２ Ｖ和
０ 引 言
３０ｋ ３ Ｖ电压 等 级 是 我 国西 北 地 区 电 网 特 有 的
2变压器技术要求
淮安供电公司（35kV城东变电所工程）型号:SZ11-80000/110电压比:110±8*1.25%/10.5联结组别:YN,d11冷却方式:ONAN阻抗:22%爬电比距（最高电压）:110kV爬电比距25mm/kV; 10kV爬电比距31mm/kV 有载开关:1、额定电流（A）≥1.2倍相应绕组额定电流2、有载分接开关电气寿命（次）≥20万3、机械寿有载分接开关命（次）≥80万4、型号按国网招标要求采用国产真空开关，品牌：5、其它按国网招标要求执行淮安供电公司（35kV大东变电所工程）型号:SZ11-80000/110电压比:110±8*1.25%/21联结组别:YN,d11冷却方式:ONAN阻抗:12%爬电比距（最高电压）:110kV爬电比距25mm/kV; 20kV爬电比距31mm/kV 有载开关:1、额定电流（A）≥1.2倍相应绕组额定电流2、有载分接开关电气寿命（次）≥20万3、机械寿有载分接开关命（次）≥80万4、型号按国网招标要求采用国产真空开关，品牌：5、其它按国网招标要求执行淮安供电公司（110kV古桑变电站工程）型号:SZ11-80000/110电压比:110±8*1.25%/21联结组别:YN,d11冷却方式:ONAN阻抗:12%爬电比距（最高电压）:110kV爬电比距25mm/kV; 20kV爬电比距31mm/kV 有载开关:1、额定电流（A）≥1.2倍相应绕组额定电流2、有载分接开关电气寿命（次）≥20万3、机械寿有载分接开关命（次）≥80万4、型号按国网招标要求采用国产真空开关，品牌：5、其它按国网招标要求执行淮安供电公司（35kV官塘输变电工程）型号:SZ11-80000/110电压比:110±8*1.25%/21/10.5联结组别:YN,d11,d11冷却方式:ONAN阻抗:高压－低压12%高压－中压22%中压－低压8.5%容量比: 高压绕组 80中压绕组 80低压绕组 50爬电比距（最高电压）:110kV爬电比距25mm/kV; 20kV、10kV爬电比距31mm/kV 有载开关:1、额定电流（A）≥1.2倍相应绕组额定电流2、有载分接开关电气寿命（次）≥20万3、机械寿有载分接开关命（次）≥80万4、型号按国网招标要求采用国产真空开关，品牌：5、其它按国网招标要求执行淮安供电公司（35kV黄集变升压输变电工程）型号:SZ11-80000/110电压比:110±8*1.25%/10.5联结组别:YN,d11,d11冷却方式:ONAN阻抗:高压－低压12%高压－中压22%中压－低压8.5%容量比: 高压绕组 80中压绕组 80低压绕组 50爬电比距（最高电压）:110kV爬电比距25mm/kV; 20kV、10kV爬电比距31mm/kV 有载开关:1、额定电流（A）≥1.2倍相应绕组额定电流2、有载分接开关电气寿命（次）≥20万3、机械寿有载分接开关命（次）≥80万4、型号按国网招标要求采用国产真空开关，品牌：5、其它按国网招标要求执行。
单相三相升压变压器 110V转220V变压器
※产品概述、干式变压器)干式变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。
干式变压器，主要用于交流50—60Hz，电压不超过10000V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
※变压器--使用条件(干式变压器)1、环境温度：-15℃—+40℃2、海拔高度：<1000m3、相对湿度：<90%4、安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
5、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
※主要技术特征(干式变压器)1、输入电压：额定电压±10%2、输出电压：额定电压+5%（空载）3、效率：≥95%4、波形失真：无附加波形失真5、功能：具有输入电压、输出电压、电流等指示6、保护：具有过流保护7、可长期连续长期无人值守工作8、绝缘电阻：≥50MΩ9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象10、过载能力：二倍的额定电流，维持5分钟。
型号三相SG系列单相DG系列额定容量可定制输入电压单相三相可任意定制输出电压0-10000V中任意电压值固定接线方式1相＋2线＋地线3相＋4线＋地线效率≥95%工作频率50HZ/60HZ变压方式双绕组隔离变压附加波形失真不产生波形畸变相对湿度≤90%（温度25℃以下）绝缘电阻≥500MΩ过载能力二倍的额定电流，维持5分钟工作海拔小于1000米环境温度-10℃+45℃电气强度工频正弦电压3500V历时1分钟无击穿及闪络现象特性真空整体浸漆，耐高温150℃。
变压器技术参数
110kv电力变压器技术参数表110kV级油浸式电力变压器返回产品列表产品图片产品概述110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。
该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。
产品已通过两部鉴定，2002年度国家监督抽查合格。
结构特征1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。
2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。
3、变压器器身压紧结构采用整圆绝缘压板。
套装工艺采用绕组整体组装，从而提高了产品的可靠性。
4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。
5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。
采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。
根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。
引用标准GB1094.1-1996 电力变压器总则GB1094.2-1996 电力变压器温升GB1094.3-2003 电力变压器绝缘水平和绝缘试验GB1094.5-2003 电力变压器承受短路能力GB6451-2008油浸式电力变压器技术参数和要求型号参数(一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器(二)6300kVA～63000kVA三相三绕组无励磁调压电力变压器(三)6300kVA～63000kVA三相双绕组有载调压电力变压器(四)6300kVA～63000kVA三相三绕组有载调压电力变压器。
电力变压器选用导则
本标准委托沈阳变压器研究所负责解释
1 范围
本标准规定了发电厂和变电所采用的电力变压器 发电厂和变电所自用变压器 以及配 电变压器的选用原则
本标准适用于电力设计院设计发电厂和变电所时选用变压器 电力部门订购变压器时 依本导则确定变压器技术参数和合同内容
2 引用标准
下列标准所包含的条文 通过在本标准中引用而构成为本标准的条文 本标准出版时 所示版本均为有效 所有标准都会被修订 使用本标准的各方应探讨使用下列标准最新版本 的可能性
GB311.1-1997 高电压输变电设备的绝缘配合(neqIEC71-1 1993) GB32l-80 优先数和优先数系 GB1094.1-1996 电力变压器第一部分总则(eqvIEC76-1 1993) GBl094.2-l996 电力变压器第二部分温升(eqvIEC76-2 1993) GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验(neqIEC76-3 1980) GB1094.5-85 电力变压器第五部分承受短路的能力(neqIEC76-5 1976) GB1208-1997 电流互感器(eqvIEC185 1987) GB3096-93 城市区域环境噪声标准 GB4l09-88 高压套管技术条件(eqvIEC137 1984) GB6450-86 干式电力变压器(eqvIEC726 1982) GB/T6451-95 三相油浸式电力变压器技术参数和要求 GB7328-87 变压器和电抗器的声级测定(eqvIEC551 1976) GB7595-87 运行中变压器油质量标准 GB/T10228-1997 干式电力变压器技术参数和要求 GB10230-88 有载分接开关(eqvIEC214 1987) GB10237-88 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙(neqIEC76-3-1 1987) GBl2348-90 工业企业厂界噪声标准 GB/T13499-92 电力变压器应用导则(idtIEC606 1978) GB/T15164-94 油浸式电力变压器负载导则(idtIEC354 1991) GB/T16274-1996 油浸式电力变压器技术参数和要求 500kV 级 GBl6847-1997 保护用电流互感器暂态特性技术要求(idtIEC44-6 1992) GB/T17211-1998 干式变压器负载导则(eqvIEC905 1987) GBJ148-1990 电气装置安装工程电力变压器 油浸电抗器 互感器施工及验收规范 JB7065-93 变压器用压力释放阀 JB/T2426-92 发电厂和变电所自用三相变压器技术参数和要求
升压变电站安装工程施工方案
一、工程概况本工程为某地区新建升压变电站，主要建设内容包括主变压器、高压配电装置、低压配电装置、辅助设施等。
变电站设计电压等级为110kV/35kV，主变压器容量为50MVA。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 组织机构成立项目施工领导小组，负责工程的全面管理；下设施工技术组、质量安全管理组、物资供应组、进度控制组等，各组成员明确职责，确保工程顺利进行。
2. 技术准备（1）熟悉图纸，掌握施工工艺和质量要求。
（2）组织施工人员进行技术培训，提高施工技能。
（3）编制施工组织设计、施工方案和施工技术交底。
3. 物资准备（1）根据施工进度计划，提前采购所需设备和材料。
（2）对采购的设备和材料进行检验，确保质量合格。
（3）做好设备、材料的进场、堆放、保管工作。
4. 施工现场准备（1）平整施工现场，搭建临时设施。
（2）做好排水、照明、通风等工作。
（3）设置安全警示标志，确保施工安全。
三、施工方法及工艺1. 主变压器安装（1）检查变压器外观，确保无损坏。
（2）测量变压器重量，确定吊装方案。
（3）使用专用吊车进行吊装，确保安全。
（4）安装变压器支架，调整变压器位置。
（5）连接变压器各部件，进行调试。
2. 高压配电装置安装（1）检查高压配电装置各部件，确保无损坏。
（2）按照设计要求，进行支架安装。
（3）连接高压设备，进行调试。
3. 低压配电装置安装（1）检查低压配电装置各部件，确保无损坏。
（2）按照设计要求，进行支架安装。
（3）连接低压设备，进行调试。
4. 辅助设施安装（1）检查辅助设施各部件，确保无损坏。
（2）按照设计要求，进行安装。
（3）调试辅助设施，确保正常运行。
四、质量控制1. 严格执行国家和行业相关质量标准。
2. 加强施工过程中的质量监控，确保工程质量。
3. 对施工人员进行质量教育，提高质量意识。
4. 做好施工记录，及时处理质量问题。
五、安全管理1. 严格执行国家和行业相关安全规定。
D03-66千伏主变压器规范书解析
22-NA01911S66/35kV升压电力变压器技术条件书目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存供货范围一览表序号名称单位卖方响应型式、规格厂家产地数量1 变压器本体台SZ11-40000/66 12 高压套管支油纸电容式套管 33 低压套管支瓷套管 34 中性点套管支油纸电容式套管 15 高压侧套管式电流互感器台500/55P30/0.5/0.5, 30VA36 低压侧套管式电流互感器3台800/55P30/0.5/0.5, 30VA37 主油箱储油柜套波纹外油式 18 有载开关套合资或国产名牌，带智能档位显示器。
19 压力释放装置个 210 油面温控器台带数显仪 211 绕组温控器台带数显仪 112 变压器端子接线箱套66kV不锈钢 113 变压器油吨克拉玛依#45 105%14 硅钢片吨15 扁铜线吨16 片式散热器套17 钢材吨18 气体继电器（本体）台跳闸接点2、信号接点1119 气体继电器（开关）台跳闸接点2、信号接点11序号名称单位卖方响应型式、规格厂家产地数量20 压力突发继电器台 121 油位计套随储油柜附带 122 有载开关滤油机套 123 油色谱在线监测装置套24 其他未列入的组部件套1总则1.1本设备技术条件书适用华润新能源农安万顺40MW分散式风电项目工程的66/35 千伏、40 MVA升压电力变压器。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术条件书提出的是针对本变压器的最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本条件书的所有要求及所引用标准的优质产品。
1.3如果卖方没有以书面形式对本条件书的条文提出异议，则意味着卖方提供的设备将完全符合本条件书的要求。
变频供电的升压变压器技术要求
变频供电的升压变压器技术要求
一、使用及工作环境
1、环境温度：-30℃~55℃
2、空气相对湿度：最大相对湿度：94%；最小相对湿度：10%。
二、技术要求
1、油浸式三相潜油电泵专用变压器，产品型号：ZPS-300/4.5TH。
2、额定容量：300KV A(按次级3000V档位计算)。
3、正常工作频率：25Hz~65 Hz。
4、变频启动频率：0 Hz。
5、相数：三相。
6、联接组：原边角接，副边星接和角接皆可用，原副边中间加屏
蔽层接地。
7、联接组标号：Yd11，Dd0
8、初级电压：408V。
9、次级电压：900~3390V，30档平均分配，任意可调，各挡精度
±3%）。
输出端可接成星接和角接两种方式，以便实现不同的电压等级。
10、阻抗电压：≦5%。
11、工作制：连续工作。
12、冷却方式：油浸自冷。
13、防护等级：IP23，一次、二次接线由电缆涵进出，下出线。
14、绝缘等级：A级。
15、温升等级：A级
16、变频器为西门子公司生产的6脉冲70或71型定型产品。
17、充分考虑变频电源对变压器工作在不同频率下的影响，保证工
作正常。
18、变压器输出端接3000米左右电缆后接电机，电机为石油行业专
用的潜油电机，电机负载为潜油电泵。
19、变压器为侧出线，并且有接线盒结构，一次、二次接线由电缆
孔进出，预留开孔板，接线盒防护等级为IP23。
变压器正常运行规定
变压器的正常运行规定2。
1.1 变压器在额定使用条件下，可长期按额定容量运行.2.1。
2 无载调压变压器在额定电压±5％范围内，改变抽头位置运行时，其额定容量不变。
2.1.3变压器的外加一次电压，一般情况不得超过相应分接头电压的5%，如果电压升高不超过5%,则其额定容量不变。
2.2 变压器的运行温度规定2。
2。
1自然油循环风冷变压器上层油温不得超过95℃，正常情况下，为了不使油质劣化太快，上层油温不宜经常超过85℃，上层油温升不许超过55℃。
2。
2.2自然油循环风冷变压器在风扇停止运行时，可带额定容量的66。
7%,如果上层油温升超过55℃，必须启动风扇。
2。
2.3 强油导向风冷却变压器,当环境温度在40℃及以下时,上层油温不宜经常超过75℃，最高不得超过85℃，温升最高不得超过45℃.2.2。
4 干式变压器线圈外表温度:H级绝缘水平的温升不得超过125℃，最高允许温度不超过155℃。
2.3 变压器绝缘电阻规定2.3.1 主变和高厂变停用不超过三天，厂用低压变压器停用不超过七天，在投运前无影响绝缘异状时可不测绝缘电阻,但经过检修的变压器或新安装的变压器，在送电前必须测定其绝缘电阻，并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上.2。
3.2 对发电机与变压器不可分开的接线，如采用封闭母线或发变组间无隔离开关，可于发电机绝缘一起测量，测量接果不符合规定要求时，可将主变压器与发电机分开后再分别进行测量，查出原因并恢复正常后，方可投运。
2.3.3 对线圈运行电压在500V以下者应使500V摇表；对线圈运行电压在500V以上者应使2500V摇表。
2.3.4 测量变压器绝缘电阻的前、后均应将被测设备对地放电，再分别摇测各侧相对地及线圈间的绝缘阻和吸收比，中性点接地的变压器，测量前应将中性点刀闸拉开。
2。
3。
5变压器绝缘电阻的允许值。
2。
3.5。
1线圈绝缘电阻允许值不予规定，但应大于1MΩ/kV。
变压器技术参数
110kv电力变压器技术参数表110kV级油浸式电力变压器返回产品列表产品图片产品概述110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。
该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。
产品已通过两部鉴定，2002年度国家监督抽查合格。
结构特征1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。
2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。
3、变压器器身压紧结构采用整圆绝缘压板。
套装工艺采用绕组整体组装，从而提高了产品的可靠性。
4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。
5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。
采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。
根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。
引用标准GB1094.1-1996 电力变压器总则GB1094.2-1996 电力变压器温升GB1094.3-2003 电力变压器绝缘水平和绝缘试验GB1094.5-2003 电力变压器承受短路能力GB6451-2008油浸式电力变压器技术参数和要求型号参数(一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器(二)6300kVA～63000kVA三相三绕组无励磁调压电力变压器(三)6300kVA～63000kVA三相双绕组有载调压电力变压器(四)6300kVA～63000kVA三相三绕组有载调压电力变压器。
变压器升压型SVG调控运行技术问题探讨
变压器升压型SVG调控运行技术问题探讨
姜智瀚
【期刊名称】《光源与照明》
【年(卷),期】2024()1
【摘要】为解决变压器升压型静电无功发生器(SVG)调控运行技术问题,文章以某发电厂的SVG升压变压器保护配置及整定计算定值为例,对升压变压器SVG调控运行技术进行研究,分析升压变压器SVG调控技术的特点、容量选择以及调控技术的问题,提出解决升压变压器SVG调控运行技术问题的相关措施,以期为相关人员提供参考。
【总页数】3页(P165-167)
【作者】姜智瀚
【作者单位】国网江苏省电力有限公司泗阳县供电分公司
【正文语种】中文
【中图分类】TM41
【相关文献】
1.变压器升压型SVG调控运行技术问题探讨
2.升压变压器与降压变压器并列运行的探讨
3.节能型变压器节能运行方式的探讨
4.变压器升压型SVG调控运行技术问题探讨
5.关于节能型变压器节能运行方式的探讨
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器升压用中间变压器
技术要求
1 一般技术条件
1.1环境条件
环境温度：-10℃～+40℃
相对湿度：日平均值不大于95%，月平均值不大于90%，有凝露情况发生。
海拔高度：≤1000m
地震烈度：≤8度
1.2采用标准
本工程使用的中间变压器及其零部件的制造、试验和验收除本技术方案书的要求外，还符合如下标准：
GB10411-89《地铁直流牵引供电系统》
GB1094.1-1996《电力变压器第1部分总则》
GB1094.2-1996《电力变压器第2部分温升》
GB1094.3-1985《电力变压器第三部分绝缘水平和绝缘试验》
GB1094.5-1985《电力变压器第五部分承受短路的能力》
GB6450-86 《干式电力变压器》
GB/T3859.1-93《半导体变流器基本要求的规定》
GB/T3859.2-93《半导体变流器应用导则》
GB/T3859.3-93《半导体变流器变压器和电抗器》
GB/T17211-1998《干式电力变压器负载导则》
GB/T10228-1997《干式电力变压器技术参数和要求》
GB/T10236-88《半导体电力变流器与电网互相干扰及其防护方法导则》
1.3 系统参数
①原边额定电压：610V
原边最高电压：690V
变压器原边支持星三角转换，原边星接时，副边最低输出电压50V。
②次边额定电压：
四套独立的绕组输出，其中2套绕组输出必须均衡，能够实现这2套绕组串、并、星角转换。
变压器参数计算如下：
2500原边次边
接法线电压V 线电流A 接法线电压V 线电流A
角形2并200 7217
角形2串400 3609
星形 610 2356 星形2并3464167
星形2串693 2083
角形2并 3464167
角形2串6932083
角形 610 2365 星形2并 6002406
星形2串 1200 1203 实际输出电压等级只有6个
另外变压器次边单独再输出两套绕组，可不参与以上的转换，参数如下：
2400V 602A
3600V 400A
③电源额定频率：10-300Hz
④相数：三相
2 应用工况
本变压器作为中间变压器使用：变压器作为变频器的负载，用以对变频器输出电压进行升压。
3 供货范围
4 主要技术性能及参数
变压器电气技术参数：
●额定容量：2500kVA 相数：三相
●频率范围：10～300Hz
●输入电压/输出电压：
变压器二次侧四套绕组的其中两套抽头经串并、星角转换后可实现的电压、电流范围：200V/7217A 400V/3609A 600V/2406A
346V/4167A 693V/2083A 1200V/1203A
变压器二次侧四套绕组的另外两套抽头，可不参与串并转换，直接输出的电压、电流范围：
2400V/602A
3600V/400A
5 变压器其他参数
➢一般技术参数：户内、干式
➢类型：风冷（自控风机带温度显示）、设置温控温显系统，并能输出温度报警及超温跳闸信号。
➢空载电流：≤0.46%I n。
励磁涌流≤2I n。
➢线圈绝缘等级：H 温升：125K
➢数量：1台
➢局部放电：≤5pc
➢噪声：≤60dB
➢短路阻抗：3%
➢防护等级：IP20
➢负载等级：IEC146 VI级
➢风机、控制电源：AC220V
➢承受短路能力：满足GB1094.5-85要求
➢外壳：铝合金外壳，银白色
➢单相短路阻抗：误差＜1.5%
➢二次绕组电压输出不平衡率：＜1%（10-300Hz）
➢变压器输出电压波形正弦性畸变率应小于2.5%（10-300Hz）
➢变压器的空载损耗1.8kW和负载损耗9kW（10-300Hz）
➢二次侧出线方式应合理
➢安装方式：地沟
➢变压器的绝缘水平
原边1分钟工频耐压：25kV；
原边雷电冲击电压：60kV；
次边1分钟工频耐压：25kV；
➢承受短路电流能力：满足GB6450-86的要求，当变压器从无穷大电网取流时（在任何抽头位置），在次边完全短路持续时间2秒的情况下，不造成变压器任何热和机械的损伤，短路后线圈平均最高温度小于120℃（短路前变压器为额定负荷）。
➢变压器设计寿命：大于30年
➢辅助电压（温控系统电源）：AC220V。
➢绕组能经常承受1.3倍的额定电压5分钟，间隔30秒。
6 结构
原边、副边绕组均采用铜导线。
副边侧连接：铜排。
变压器的铁芯硅钢片选型时充分考虑频率范围10-300Hz和变频器的谐波危害。
顶部均设置能承受整流变压器整体总重的起吊用的吊环。
变压器的铁芯和金属部件本身有防腐蚀的保护层。
并可靠接地，接地装置有防锈镀层，并附有明显的接地标志。
变压器的线圈具有防火性能。
7 供货范围
提供的整流变压器，包括所有附件：温度控制器、冷却风机、IP20变压器外壳。
8 标志、包装及运输：铭牌标志及包装满足有关标准的要求
变压器运输时符合GB/T6451-1995的有关要求。
供方负责变压器的运输，到施工现场变压器基础，需方负责卸车，供方指导变压器安装工作。
9 售后服务
1、质保期为产品投入运行无质量问题后12个月，在质保期内设备免费维修及服务；
2、供应方应现场协助设备的安装、调试，使其达到合同要求技术标准；
3、产品实行终生保修，免费服务。
设备发生故障时，供方接到通知后，3小时给出电话
或传真答复，并及时到现场服务。
10 其他项目
凡本技术条款未提及的各项技术要求，均按现行国标；。
