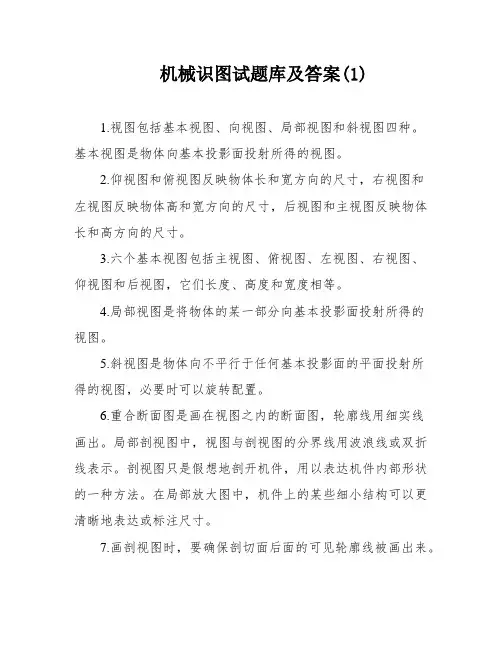

机械识图试题库及答案(1)

机械识图试题库及答案(1)1.视图包括基本视图、向视图、局部视图和斜视图四种。

基本视图是物体向基本投影面投射所得的视图。

2.仰视图和俯视图反映物体长和宽方向的尺寸，右视图和左视图反映物体高和宽方向的尺寸，后视图和主视图反映物体长和高方向的尺寸。

3.六个基本视图包括主视图、俯视图、左视图、右视图、仰视图和后视图，它们长度、高度和宽度相等。

4.局部视图是将物体的某一部分向基本投影面投射所得的视图。

5.斜视图是物体向不平行于任何基本投影面的平面投射所得的视图，必要时可以旋转配置。

6.重合断面图是画在视图之内的断面图，轮廓线用细实线画出。

局部剖视图中，视图与剖视图的分界线用波浪线或双折线表示。

剖视图只是假想地剖开机件，用以表达机件内部形状的一种方法。

在局部放大图中，机件上的某些细小结构可以更清晰地表达或标注尺寸。

7.画剖视图时，要确保剖切面后面的可见轮廓线被画出来。

27.局部放大图的比例数值是放大图与实际物体的比例，而不是原图的比例。

8.向视图可以自由配置，通常用箭头指明投射方向。

28.对于机件的肋、轮辐及薄壁等，按纵向剖切时不画剖面符号，而用粗实线分隔。

9.为了在剖视图中区分机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号并将其与邻接部分分开。

孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

29.根据断面图在图中的位置，可分为移出断面和重合断面。

30.画在视图之外的断面图称为移出断面，画在视图之内的断面图称为重合断面。

10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图三种。

31.螺纹按用途可分为四类，其中用来连接零件的螺纹为连接螺纹，用来传递动力和运动的螺纹为传动螺纹。

11.将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。

32.以剖视图表示内、外螺纹连接时，其旋合部分应按外螺纹的画法绘制。

13.半剖视图中，半个视图与半个剖视图的分界线用细点划线。

机械识图试题库答案

装配图：表示机械装置中各个零件的相对位置、装配关系和连接方式的图样
零件图与装配图的作用：指导生产、安装和维修等环节
零件图与装配图的识读方法：先了解图纸幅面、比例、标题栏等信息，再分析视图、尺寸和技术要求等内容
03 机械识图试题解析
零件图识别
零件图的组成：包括视图、尺寸、技术要求等
零件图的识读步骤：先分析视图，再综合想象，最后确定尺寸和技术要求
尺寸标注
尺寸标注的基本要素：尺寸线、尺寸界线、尺寸数字和箭头。
尺寸标注的注意事项：尺寸标注应准确、清晰，避免交叉和矛盾。
尺寸标注的种类：长度、宽度、高度和直径等。
尺寸标注的单位：毫米（mm）是机械识图中最常用的单位。
零件图与装配Байду номын сангаас的识读
零件图：表示单个零件的形状、大小、材料等信息的图样
添加标题
读装配图的方法有：A.从两视图入手，想象立体结构 B.分析各视图之间的投影关系 C.找出主要零件，了解工作原理 D.分析零件的
形状和尺寸
添加标题
装配图中常采用的特殊表达方法有：A.沿零件结合面剖切 B.假想画法 C.单独表示某个零件 D.夸大
画法
添加标题
填空题答案
机械识图试题库答案：机械识图的基本要求是能够正确阅读和绘制简单的机械图纸，需要掌握正投影法、三视图、剖视图等相关知识。
实践经验积累：通过不断的实践和练习，积累解题经验，提高解题效率。
常见错误分析
读图错误：未能正确理解图纸信息，导致误解或错误操作
尺寸标注错误：忽略或误解尺寸标注，导致零件组装不准确投影关系错误：未能正确理解投影原理，导致立体感不强或出现错误判断表面粗糙度错误：未标注或标注不准确，导致零件加工要求不符合标准

机械识图试题加答卷

机械识图考试试题部門工號姓名一、填空题（每空分，共分）1.零件图一般包括四项内容：一组视图完整的尺寸、技术要求和标题栏。

2. 主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

3. 用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。

4. 画剖视图时，不要漏画剖切面后面的可见轮廓线。

5. 按作用不同，可将基准分为设计基准和工艺基准。

6. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

7. 在基本视图中，由下向上投影所得到的视图称为 C。

8. 用视图表达机件形状时，机件上不可见的内部结构要用 C表示。

9. 将某部分结构用大于原图形所采用的比例画出，这种图形称为 D。

（10.主视图的投影方向应该能够反映零件的主要形状特征。

11. 按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

二、判断题（每题1分，共10分）1. 表面粗糙度参数值越小，表面质量要求越低，加工成本也越低。

（×）2. 极限偏差的数值可以为正值、负值和零，公差的数值只能是正值。

（√）3. 在设计或测绘机器时，首先要绘制零件图，再画装配图。

（×）4表面结构代号可标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。

（√）5. 表面结构是一种宏观几何形状特征。

（×）6. 装配图中明细栏内分格线为细实线，左边外框线为粗实线。

（√）7. 表面结构代号在图样上标注时，符号从材料内指向并接触表面。

（×）8. 在同一图样上，每一表面一般只注一次表面结构代号。

（√）9. 在设计或测绘机器时，首先要绘制零件图，再画装配图。

（×）10. 标注形位公差代号时，当被测要素是轮廓要素时，从框格引出的指引线箭头，应指在该要素的轮廓线或者延长线上。

（√）11. 表面结构代号在图样上标注时，符号从材料内指向并接触表面。

（×）12. 基本偏差可能是上偏差，也可能是下偏差。

识图机械图纸考试题及答案

识图机械图纸考试题及答案一、选择题1. 机械图纸中，表示零件长度的基本单位是（）。

A. 毫米B. 厘米C. 米D. 千米答案：A2. 机械图纸上的尺寸线通常使用（）表示。

A. 虚线B. 实线C. 点划线D. 双点划线答案：A3. 在机械图纸中，标注公差时，基本偏差为零的尺寸应使用（）表示。

A. 正偏差B. 负偏差C. 零偏差D. 不标注偏差答案：D二、填空题4. 机械图纸中，使用（）来表示零件的表面粗糙度。

5. 机械图纸上，（）是用来表示零件的对称特征。

6. 机械图纸中，（）是用来表示零件的装配关系。

答案：4. 表面粗糙度符号5. 中心线6. 装配线三、判断题7. 机械图纸中的所有尺寸都必须标注公差。

（）8. 机械图纸上的剖面线是用来表示零件的内部结构。

（）9. 机械图纸中的视图必须按照一定的比例绘制。

（）答案：7. 错误8. 正确9. 正确四、简答题10. 简述机械图纸中第三角投影法与第一角投影法的主要区别。

答案：第三角投影法与第一角投影法的主要区别在于观察者的位置和视图的排列方式不同。

在第三角投影法中，观察者位于零件的左方，视图按照从左到右的顺序排列，即主视图在最左侧，依次向右为左视图、俯视图等。

而在第一角投影法中，观察者位于零件的右方，视图按照从右到左的顺序排列，即主视图在最右侧，依次向左为左视图、俯视图等。

这两种投影法在国际和国内的应用上有所不同，需要根据具体的行业标准和习惯来确定使用哪一种。

机电识图试题及答案

机电识图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是（）。

A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 以下哪个符号表示螺纹（）。

A. ∅B. ⊥C. ∇D. ∞答案：A3. 在装配图中，表示配合关系的尺寸是（）。

A. 线性尺寸B. 角度尺寸C. 配合尺寸D. 定位尺寸答案：C4. 机械制图中，用来表示零件的表面粗糙度的符号是（）。

A. ∑B. ∏C. ∑∑D. ∏∏答案：C5. 以下哪个符号表示键槽（）。

A. ∅B. ⊥C. ∇D. ∞答案：C6. 在机械制图中，表示孔的直径的符号是（）。

A. ∅B. ⊥C. ∇D. ∞答案：A7. 以下哪个符号表示倒角（）。

A. ∅B. ⊥C. ∇D. ∞答案：C8. 在装配图中，表示零件间相对位置的尺寸是（）。

A. 线性尺寸B. 角度尺寸C. 配合尺寸D. 定位尺寸答案：D9. 机械制图中，用来表示零件的倒圆角的符号是（）。

A. ∑B. ∏C. ∑∑D. ∏∏答案：A10. 以下哪个符号表示焊接（）。

A. ∅B. ⊥C. ∇D. ∞答案：D二、填空题（每题2分，共20分）1. 在机械制图中，表示物体的长、宽、高三个方向的视图分别是______、______、______。

答案：主视图、左视图、俯视图2. 螺纹的表示方法中，M10表示______。

答案：直径为10mm的普通螺纹3. 配合尺寸是指______。

答案：配合零件间的装配尺寸4. 表面粗糙度符号∑∑表示______。

答案：表面粗糙度等级5. 键槽的表示方法通常是在剖视图中用______表示。

答案：∇符号6. 孔的直径通常用______表示。

答案：∅符号7. 倒角通常用______表示。

答案：∇符号8. 定位尺寸是指______。

答案：零件在装配体中的位置尺寸9. 倒圆角通常用______表示。

答案：∑符号10. 焊接通常用______表示。

答案：∞符号三、简答题（每题10分，共40分）1. 简述机械制图中，剖视图的作用。

机械识图基础知识考试试题及答案

机械识图基础知识考试试题姓名: 得分:一、填空题 (共50分,每空1分)1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离,投影分为中心投影法与平行投影法;平行投影根据投射线与投影面就是否垂直的位置关系又分为正投影与斜投影。

54、由立体图找出对应的三视图。

65、对照立体图,将对应的左视图与俯视图图号填入表中。

85 1 2 4636、视图为机件向投影面投影所得的图形,主要用来表达机件的外部结构形状,视图分为:基本视图、向视图、局部视图与斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形与方形等多种。

48、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为局部放大图。

19、断面图可分为移出断面与重合断面两种。

2 10、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化CO2压缩机分为垂直剖分式与水平剖分式,其型号分别为2MCL527与2BCL305,其中前者为7级压缩,后者为5级压缩。

612、压缩机的密封中,叶轮口环处的密封为(口圈密封(口环密封)),两级之间的密封为(级间密封),平衡盘的密封为(平衡盘密封),轴端两侧的密封为(轴端密封),密封的作用就是防止气体在(级间倒流)及(向外泄漏)。

613、组合体尺寸的基本要求就是正确、完整、清晰、合理。

2二、不定项选择题 (共10分每题1分)1、图样中的尺寸大小均以( D )为单位,在尺寸数字后面不必写出单位名称。

A 、kmB 、dmC 、cmD 、mm76 12 9 84 5 112、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法,直径尺寸的标注必须在尺寸数字前加注直径符号( C )。

A、DB、dC、ФD、L4、投影面体系中,正立在观察者正前方的投影面称为( C )。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸与其锥度可知X应为( C )。

机械识图期末考试试题及答案

机械识图期末考试试题及答案一、选择题（每题2分，共20分）1. 机械图纸中的“M10”指的是什么？A. 材料编号B. 螺纹直径C. 材料类型D. 尺寸精度等级2. 机械图纸中的“H7”表示什么含义？A. 公差等级B. 表面粗糙度C. 螺纹公差D. 孔的直径3. 以下哪个符号表示中心线？A. ∅B. ∣C. ∑D. ∞4. 机械图纸中的“4-M6”表示什么？A. 四个M6的螺栓B. 四个M6的螺母C. 四个M6的孔D. 四个M6的螺钉5. 机械图纸中的“Φ20”表示什么？A. 直径为20mm的圆B. 半径为20mm的圆C. 长度为20mm的线段D. 宽度为20mm的矩形6. 机械图纸中的“±0.05”通常表示什么？A. 表面硬度B. 尺寸公差C. 材料密度D. 温度变化范围7. 机械图纸中的“3×Φ8”表示什么？A. 三个直径为8mm的孔B. 三个直径为8mm的螺钉C. 三个直径为8mm的螺栓D. 三个直径为8mm的圆8. 机械图纸中的“Ra3.2”表示什么？A. 半径为3.2mmB. 直径为3.2mmC. 表面粗糙度为3.2μmD. 长度为3.2mm9. 机械图纸中的“∅10f7”表示什么？A. 直径为10mm的孔，公差等级为f7B. 直径为10mm的轴，公差等级为f7C. 直径为10mm的圆，公差等级为f7D. 直径为10mm的螺纹，公差等级为f710. 机械图纸中的“∑”表示什么？A. 总和B. 差值C. 中心线D. 角度二、判断题（每题1分，共10分）1. 机械图纸中的“H7/h6”表示孔和轴的配合公差。

（）2. 机械图纸中的“∅”符号表示直径。

（）3. 机械图纸中的“∑”符号表示角度。

（）4. 机械图纸中的“±”符号表示尺寸公差。

（）5. 机械图纸中的“Ra”表示表面粗糙度。

（）6. 机械图纸中的“4-M6”表示四个M6的螺钉。

（）7. 机械图纸中的“Φ20”表示半径为20mm的圆。

机械工程识图题库及答案

机械工程识图题库及答案1. 什么是第一角投影法和第三角投影法？它们在机械图纸中如何应用？2. 解释什么是视图、剖视图和断面图，并给出它们在机械图纸中的作用。

3. 描述在机械图纸中尺寸标注的基本原则。

4. 什么是公差？在图纸中如何表示公差？5. 解释什么是表面粗糙度，并说明其在图纸中的标注方法。

6. 什么是焊接符号，它们在机械图纸中如何使用？7. 描述螺纹的类型和在图纸中的表示方法。

8. 什么是装配图？它与零件图有何不同？9. 解释什么是爆炸图，并说明其在机械图纸中的作用。

10. 描述机械图纸中材料标记的表示方法。

答案1. 第一角投影法和第三角投影法是两种不同的投影方法。

第一角投影法中，物体的正面视图位于图纸的左侧，而第三角投影法则是物体的正面视图位于图纸的右侧。

在机械图纸中，这两种方法决定了视图的排列顺序和方向。

2. 视图是物体在不同方向上的平面投影，剖视图是物体内部结构的平面投影，断面图是物体某一截面的平面投影。

它们在机械图纸中用于展示物体的不同部分和内部结构。

3. 尺寸标注的基本原则包括：尺寸线应清晰、尺寸数字应准确、尺寸应符合比例、尺寸应避免重叠等。

4. 公差是指尺寸允许的偏差范围，它在图纸中通常用±符号和数值表示，以确保零件在制造过程中的容差。

5. 表面粗糙度是指物体表面的微观不平度，它在图纸中用特定的符号和数值表示，影响零件的配合和运动特性。

6. 焊接符号用于指示焊接的类型、位置和尺寸，它们在图纸中用特定的图形和文字表示。

7. 螺纹分为内螺纹和外螺纹，类型包括普通螺纹、管螺纹等。

在图纸中，螺纹用特定的符号和标注表示，包括螺纹直径、螺距和螺纹类型。

8. 装配图展示了多个零件如何组装在一起，而零件图则展示单个零件的详细尺寸和特征。

装配图通常包含爆炸图和装配顺序。

9. 爆炸图是一种将装配体分解成各个零件的视图，它在机械图纸中用于展示装配体的组成和装配顺序。

10. 材料标记在图纸中用特定的符号和文字表示，它指示了零件的制造材料，如碳钢、不锈钢等。

(完整版)机械识图基础知识考试试题及答案

n机械识图基础知识考试试题姓名：得分：一、填空题（共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

54、由立体图找出对应的三视图。

65、对照立体图，将对应的左视图和俯视图图号填入表中。

86、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

451246376129845118、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

19、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。

A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。

A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（ C）。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。

机械识图试题及答案第一章

机械识图试题及答案第一章一、选择题（每题2分，共10分）1. 在机械识图中，表示物体长度的线是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 机械图纸中，尺寸线一般用：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 以下哪个符号表示螺纹？A. ○B. ⊕C. ∟D. ∆答案：B4. 机械图纸中，表示中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点划线答案：B5. 机械图纸中，表示对称的符号是：A. ○B. ⊕C. ∟D. ∆答案：C二、判断题（每题2分，共10分）1. 机械图纸中的尺寸线必须用粗实线表示。

（）答案：错误2. 机械图纸中，虚线通常用来表示不可见的线。

（）答案：正确3. 机械图纸中的点划线用来表示中心线。

（）答案：错误4. 机械图纸中，螺纹的符号是一个圆圈。

（）答案：错误5. 机械图纸中，对称符号是一个直角符号。

（）答案：正确三、填空题（每题2分，共10分）1. 在机械识图中，表示物体长度的线是______。

答案：细实线2. 机械图纸中，尺寸线一般用______表示。

答案：细实线3. 机械图纸中，表示中心线的线是______。

答案：细实线4. 机械图纸中，表示对称的符号是______。

答案：∟5. 机械图纸中，螺纹的符号是______。

答案：⊕四、简答题（每题5分，共20分）1. 简述机械识图中尺寸线的作用。

答案：尺寸线在机械识图中用来表示物体的尺寸，并通常与尺寸数字一起使用，以指示物体的具体尺寸。

2. 解释机械图纸中虚线的作用。

答案：虚线在机械图纸中通常用来表示不可见的线，如隐藏线或断开线，以便于观察和理解物体的内部结构。

3. 描述机械图纸中螺纹的表示方法。

答案：在机械图纸中，螺纹通常由一个圆圈符号表示，旁边会标注螺纹的规格和类型。

4. 说明机械图纸中对称符号的含义。

答案：对称符号在机械图纸中用来指示物体的对称特性，表明物体沿某一轴线或平面对称。

五、绘图题（每题10分，共20分）1. 根据描述，绘制一个简单的机械零件，该零件具有一个圆孔和一个螺纹孔。

《机械识图》考试试卷及答案

XXXX 职业技术学院 2020-2021学年第一学期《机械识图》考试试卷一、单项选择题（每题2分，共20分）1.图样中尺寸大小均以（）为单位，在尺寸数字后面不必写出单位名称。

A 、kmB 、mC 、cmD 、mm2.国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（） A 、D B 、dC 、ФD 、L3.（）表示零件的结构形状、大小和有关技术要求。

A 、零件图B 、装配图C 、展开图D 、轴测图4.（）是一组图形的核心，画图和看图都是从该图开始的。

A 、主视图 B 、俯视图C 、左视图D 、右视图5.一张完整的装配图包括必要的尺寸、技术要求和（）。

A 、标题栏 B 、零件序号C 、明细栏D 、A 、B 、C 选项均有6.在基本视图中，从左向右投影所得到的视图为（）。

A 、基本视图 B 、仰视图 C 、俯视图 D 、左视图7.国家标准规定采用（）来表达机件的内部结构形状。

A ．视图 B ．剖视图 C ．断面图 D ．局部放大图8.视图包括（）、向视图、局部视图和斜视图四种。

A ．基本视图 B ．主视图 C ．俯视图 D ．左视图 9.尺寸标注中，尺寸的种类不包括（）。

A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸 10.下列关于公差的叙述中正确的是（）。

A 、公差=最大极限尺寸—基本尺寸B 、公差=最小极限尺寸—基本尺寸C 、公差=最大极限尺寸—上偏差D 、公差=上偏差—下偏差二、填空题（每题2分，共40分）1、视图包括、向视图、局部视图、斜视图四种。

2、物体向基本投影面投射所得的视图称为。

3、销主要起定位作用，也可以用于连接和定位，可分为、圆锥销、开口销。

4、普通平键有、B 型（平头）和C 型（单圆头）三种结构类型。

5、螺纹的旋向有和右旋两种。

6、常见的螺纹牙型有、梯形、锯齿形和方形等多种。

7、根据投射中心到投影面的距离，投影分为和平行投影法；8、平行投影根据投射线与投影面是否垂直的位置关系又分为和斜投影。

机械绘图考试题及答案

机械绘图考试题及答案一、选择题（每题2分，共20分）1. 机械图纸中，表示物体长度的基本单位是：A. 米B. 厘米C. 毫米D. 英寸答案：C2. 在机械制图中，正投影法的基本原则是：A. 物体的三个视图必须在同一平面上B. 物体的三个视图必须在同一直线上C. 物体的三个视图必须在同一平面内，且相互垂直D. 物体的三个视图可以任意放置答案：C3. 机械图纸上标注的尺寸，以下哪项是正确的：A. 必须标注在物体的中心线上B. 必须标注在物体的边缘上C. 必须标注在物体的表面上D. 可以标注在物体的任何位置答案：C4. 机械图纸中的线型表示法，虚线表示：A. 可见轮廓线B. 不可见轮廓线C. 中心线D. 轴线答案：B5. 在机械图纸中，螺纹的标注方法，以下哪项是正确的：A. 直接标注螺纹的直径B. 直接标注螺纹的螺距C. 标注螺纹的直径和螺距D. 标注螺纹的直径和每英寸的牙数答案：D6. 机械图纸中，表示物体对称性的符号是：A. 圆圈B. 双点划线C. 三角形D. 菱形答案：B7. 在机械制图中，剖面图的作用是：A. 显示物体的内部结构B. 显示物体的外部形状C. 显示物体的尺寸D. 显示物体的材料答案：A8. 机械图纸中，局部放大图的作用是：A. 显示物体的整体结构B. 显示物体的局部细节C. 显示物体的尺寸D. 显示物体的材料答案：B9. 机械图纸中，标注公差时，以下哪项是正确的：A. 必须标注在物体的中心线上B. 必须标注在物体的边缘上C. 必须标注在物体的表面上D. 可以标注在物体的任何位置答案：C10. 在机械图纸中，表示物体倾斜度的符号是：A. 圆圈B. 双点划线C. 三角形D. 菱形答案：C二、填空题（每题2分，共20分）1. 机械图纸中，表示物体长度的基本单位是________。

答案：毫米2. 正投影法的基本原则是物体的三个视图必须在同一平面内，且相互________。

答案：垂直3. 机械图纸上标注的尺寸，必须标注在物体的________上。

2023年机械识图试题库及答案

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题:1.视图包括基本视图、向视图、局部视图、斜视图 4种。

（难度: A ）2.物体向基本投影面投射所得旳视图称为基本视图。

（难度: A ）3.按正投影法分别向六个基本投影面投影, 可得到主视图、俯视图、左视图、右视图、仰望图、后视图六个基本视图。

（难度: A ）4.主、俯、仰、后视图, 长度相等；主、左、右、后视图, 高度相等；左、俯、右、仰望图, 宽度相等。

（难度：A ）5.将物体旳某一部分向基本投影面投射所得旳视图称为局部视图。

（难度: A ）6.物体向不平行于任何基本投影面旳平面投射所得旳视图称为斜视图, 必要时, 容许将斜视图旋转配置。

（难度: A ）7．画剖视图时, 不要漏画剖切面背面旳可见轮廓线。

（难度：A ）8.向视图是可以自由配置旳视图。

向视图一般用箭头指明投射方向。

（难度: A ）9.为了在剖视图中轻易辨别出机件内部旳实心部分和空心部分, 在剖切面剖到旳实心处应画剖面符号, 而孔等空心处不画, 剖面线应与机件旳重要轮廓或剖面区域旳对称线成45度角。

（难度：A ）10.按物体被剖切范围旳大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度: A ）11. 将机件旳部分构造用不小于原图形所采用旳比例画出旳图形称为局部放大图。

（难度:A ）12. 用两个相交旳剖切面剖开机件绘图时, 应先旋转后投影。

（难度: A ）13.半剖视图中, 半个视图与半个剖视图旳分界线... 细点划... 。

机械识图1-答案

7、零件有长宽高三个方向的尺寸，主视图上只能反映零件（ C ），俯视图上只能反映零件的（ B ），左视图上只能反映零件的（ A ）。
A、宽和高B、长和宽C、长和高
8、为了将物体的外部形状表达清楚，一般采用（ A ）个视图即可表达。
A、三 B、四 C、五
9、当一个面平行于一个投影面时，必（ B ）于另外两个投影面。
《机械识图》章节考试（一）
车间：姓名：
一、填空题（20分）
1、机械制图当中基本图幅有哪五种：A0、A1、A2、A3、A4。
2、机械制图当中常用的线型，可见轮廓线采用粗实线；尺寸线采用细实线；轴线、中心线采用细点划线，不可见轮廓线采用细虚线。
3、图样中常见的线性尺寸单位，若没有特殊标注，应默认以毫米(mm)为单位。
5、尺寸线太短，没有足够位置画箭头时，可将箭头画在尺寸线外边。（ √ ）
四、简述图样的一般规定包括那五个方面。（10）
答：包括图纸幅面及格式、比例、字体、图线、尺寸标注五个方面。
五、结合自身，谈谈学习的难点是什么？你认为应该以哪方面为学习的重点？针对培训内容或方式有什么建议和意见。（10）
A、半径 B、直径 C、无法确定
13、直线与单个投影面有（A ）、（B ）和倾斜三种位置关系。
A、平行B、垂直C、相切
14、标准三视图中，左上角视图为( A )，右侧视图为（ C ），下方视图为（ B ）。
A、主视图B、俯视图C、左视图D、前视图
16、工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面是否垂直又分为（ A ）和斜投影法。
3、下列选项当中不是以粗实线标示的是（ C ）
A．相贯线 B．可见轮廓线 C.尺寸线
4、常规情况下，角度尺寸在标注时，文字（ A ）书写

机械制图基础知识单选题100道及答案

机械制图基础知识单选题100道及答案1.在机械制图中，用什么线表示可见轮廓线？A.细实线B.粗实线C.虚线D.点画线2.机械制图中，尺寸线用什么线绘制？A.细实线B.粗实线C.虚线D.波浪线3.在机械制图中，轴线、对称中心线用什么线表示？A.细实线B.粗实线C.虚线D.点画线4.机械制图中，不可见轮廓线用什么线表示？A.细实线B.粗实线C.虚线D.点画线5.机械制图中，断裂处的边界线用什么线表示？A.细实线B.粗实线C.虚线D.波浪线6.在机械制图中，当图形中的主要轮廓线与水平方向成45°时，该图形的剖面线应画成与水平成多少度的平行线？A.30°或60°B.45°C.75°或15°D.90°7.机械制图中，比例是指什么与什么之比？A.图形尺寸与实际尺寸B.实物尺寸与图形尺寸C.长度尺寸与宽度尺寸D.高度尺寸与长度尺寸8.在机械制图中，标注尺寸的三要素是什么？A.尺寸界线、尺寸线、尺寸数字B.尺寸界线、尺寸箭头、尺寸数字C.尺寸线、尺寸箭头、尺寸数字D.尺寸界线、尺寸线、尺寸箭头9.机械制图中，一个完整的尺寸标注应包括哪些内容？A.尺寸数字、尺寸线、尺寸界线B.尺寸数字、尺寸箭头、尺寸界线C.尺寸数字、尺寸线、尺寸箭头D.尺寸数字、尺寸线、尺寸界线、尺寸箭头10.在机械制图中，半径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ11.机械制图中，直径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ12.在机械制图中，球的直径尺寸数字前应加注什么符号？A.SΦB.SRC.ΦD.R13.机械制图中，标注角度尺寸时，角度数字应如何书写？A.水平书写B.垂直书写C.倾斜书写D.与尺寸线平行书写14.在机械制图中，斜度是指什么？A.一直线对另一直线的倾斜程度B.一平面相对另一平面的倾斜程度C.一直线或一平面相对于水平面的倾斜程度D.一圆柱面相对于另一圆柱面的倾斜程度15.机械制图中，锥度是指什么？A.圆锥底面直径与圆锥高度之比B.圆锥高度与圆锥底面直径之比C.圆锥底面直径与圆锥母线长度之比D.圆锥母线长度与圆锥底面直径之比16.在机械制图中，正投影的基本特性有哪些？A.真实性、积聚性、类似性B.平行性、垂直性、等比性C.对称性、全等性、相似性D.平行性、垂直性、对称性17.机械制图中，当直线平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性18.在机械制图中，当直线垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性19.机械制图中，当平面平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性20.在机械制图中，当平面垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性21.机械制图中，三视图的投影规律是什么？A.长对正、高平齐、宽相等B.长相等、高平齐、宽对正C.长对正、高相等、宽平齐D.长相等、高对正、宽平齐22.在机械制图中，主视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以23.机械制图中，俯视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以24.在机械制图中，左视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以25.机械制图中，根据已知视图补画第三视图时，应先分析什么？A.已知视图的形状B.物体的结构特征C.视图之间的投影关系D.物体的尺寸26.在机械制图中，剖视图的种类有哪些？A.全剖视图、半剖视图、局部剖视图B.阶梯剖视图、旋转剖视图、复合剖视图C.全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图、复合剖视图D.以上都不是27.机械制图中，全剖视图主要用于表达什么结构的物体？A.外形简单、内部结构复杂B.外形复杂、内部结构简单C.外形和内部结构都复杂D.外形和内部结构都简单28.在机械制图中，半剖视图主要用于表达什么结构的物体？A.对称结构B.不对称结构C.复杂结构D.简单结构29.机械制图中，局部剖视图主要用于表达什么情况？A.物体局部内部结构B.物体整体外形C.物体对称结构D.物体复杂结构30.在机械制图中，剖切面的种类有哪些？A.单一剖切面、几个平行的剖切面、几个相交的剖切面B.斜剖切面、旋转剖切面、复合剖切面C.单一剖切面、几个平行的剖切面、几个相交的剖切面、斜剖切面、旋转剖切面、复合剖切面D.以上都不是31.机械制图中，断面图的种类有哪些？A.移出断面图、重合断面图B.中断断面图、重合断面图C.移出断面图、中断断面图、重合断面图D.以上都不是32.在机械制图中，移出断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线33.机械制图中，重合断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线34.在机械制图中，螺纹的基本要素有哪些？A.牙型、直径、螺距、线数、旋向B.牙型、长度、螺距、线数、旋向C.牙型、直径、长度、线数、旋向D.牙型、直径、螺距、长度、旋向35.机械制图中，普通螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形36.在机械制图中，管螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形37.机械制图中，螺纹的直径有哪些？A.大径、中径、小径B.外径、内径、中径C.大径、小径、螺距D.外径、内径、螺距38.在机械制图中，螺纹的旋向有哪些？A.左旋、右旋B.上旋、下旋C.正旋、反旋D.顺时针旋、逆时针旋39.机械制图中，螺纹的标注包括哪些内容？A.螺纹代号、公称直径、螺距、旋向、公差带代号、旋合长度代号B.螺纹代号、直径、螺距、线数、旋向、公差带代号C.螺纹代号、公称直径、螺距、线数、旋向、公差带代号、旋合长度代号D.螺纹代号、直径、螺距、线数、旋向、公差带代号、旋合长度代号40.在机械制图中，键连接的种类有哪些？A.平键连接、半圆键连接、楔键连接B.花键连接、圆柱键连接、圆锥键连接C.平键连接、半圆键连接、楔键连接、花键连接D.以上都不是41.机械制图中，平键的剖面尺寸是根据什么来确定的？A.轴的直径B.轮毂的宽度C.轴的长度D.轮毂的直径42.在机械制图中，滚动轴承的代号由什么组成？A.前置代号、基本代号、后置代号B.类型代号、尺寸系列代号、内径代号C.前置代号、类型代号、尺寸系列代号、内径代号、后置代号D.以上都不是43.机械制图中，齿轮的基本参数有哪些？A.模数、齿数、压力角B.直径、齿数、压力角C.模数、直径、压力角D.模数、齿数、直径44.在机械制图中，标准直齿圆柱齿轮的齿顶高系数和顶隙系数分别是多少？A.1、0.25B.0.8、0.2C.1.25、0.3D.0.75、0.2545.机械制图中，装配图的作用是什么？A.表达机器或部件的工作原理、装配关系、结构形状和技术要求B.表达零件的形状、尺寸和技术要求C.表达机器或部件的加工工艺D.表达零件的加工工艺46.在机械制图中，装配图中的尺寸包括哪些？A.性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸B.长度尺寸、宽度尺寸、高度尺寸C.直径尺寸、半径尺寸、角度尺寸D.以上都不是47.机械制图中，装配图中的技术要求主要包括哪些内容？A.装配要求、检验要求、使用要求B.尺寸公差、形位公差、表面粗糙度C.材料要求、热处理要求、表面处理要求D.以上都不是48.在机械制图中，零件图的作用是什么？A.表达零件的形状、尺寸和技术要求B.表达机器或部件的工作原理、装配关系、结构形状和技术要求C.表达零件的加工工艺D.表达机器或部件的加工工艺49.机械制图中，零件图中的尺寸标注应满足哪些要求？A.正确、完整、清晰、合理B.准确、完整、清晰、美观C.正确、完整、美观、合理D.准确、完整、美观、合理50.在机械制图中，表面粗糙度的符号有哪些？A.基本符号、去除材料符号、不去除材料符号B.光滑符号、粗糙符号、一般符号C.平面符号、曲面符号、圆柱面符号D.以上都不是51.机械制图中，表面粗糙度的数值越小，表示表面越怎样？A.光滑B.粗糙C.平整D.不均匀52.在机械制图中，形位公差包括哪些项目？A.形状公差、位置公差B.直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动C.尺寸公差、形状公差、位置公差D.以上都不是53.机械制图中，形状公差有哪些项目？A.直线度、平面度、圆度、圆柱度B.平行度、垂直度、倾斜度C.位置度、同轴度、对称度D.圆跳动、全跳动54.在机械制图中，位置公差有哪些项目？A.平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动B.直线度、平面度、圆度、圆柱度C.尺寸公差、形状公差、位置公差D.以上都不是55.机械制图中，形位公差的标注包括哪些内容？A.公差项目符号、公差值、基准B.公差项目名称、公差值、基准C.公差项目符号、公差值、基准符号D.公差项目名称、公差值、基准符号56.在机械制图中，读装配图的方法和步骤是什么？A.概括了解、分析视图、分析装配关系、分析零件结构、归纳总结B.分析视图、分析装配关系、分析零件结构、归纳总结C.概括了解、分析零件结构、分析装配关系、分析视图、归纳总结D.以上都不是57.机械制图中，装配图中的明细栏应包括哪些内容？A.序号、代号、名称、数量、材料、备注B.序号、图号、名称、数量、材料、备注C.序号、规格、名称、数量、材料、备注D.以上都不是58.在机械制图中，轴类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以59.机械制图中，盘类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以60.在机械制图中，箱体类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以61.机械制图中，零件图中的技术要求一般包括哪些内容？A.表面粗糙度、尺寸公差、形位公差、材料、热处理要求B.表面粗糙度、尺寸公差、形位公差、加工精度、表面处理要求C.表面粗糙度、尺寸公差、形位公差、材料、加工精度、热处理要求、表面处理要求D.以上都不是62.在机械制图中，什么是第一角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法63.机械制图中，什么是第三角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法64.在机械制图中，第一角投影法和第三角投影法的区别是什么？A.视图配置不同、投影方向不同B.视图名称不同、投影方向不同C.视图配置不同、投影符号不同D.视图名称不同、投影符号不同65.机械制图中，常用的绘图工具有哪些？A.图板、丁字尺、三角板、圆规、分规、铅笔B.直尺、三角板、圆规、分规、铅笔C.图板、丁字尺、三角板、直尺、圆规、分规、铅笔D.以上都不是66.在机械制图中，铅笔的硬度有哪些？A.HB、B、2BB.H、HB、BC.H、2H、3HD.H、2H、3H、4H67.机械制图中，用什么工具绘制圆和圆弧？A.圆规B.分规C.三角板D.直尺68.在机械制图中，用什么工具绘制直线？A.圆规B.分规C.三角板、丁字尺D.直尺69.机械制图中，比例尺的作用是什么？A.放大或缩小图形B.测量图形尺寸C.绘制图形D.以上都不是70.在机械制图中，标题栏一般位于图纸的什么位置？A.右下角B.左下角C.右上角D.左上角71.机械制图中，图纸的幅面有哪些？A.A0、A1、A2、A3、A4B.B0、B1、B2、B3、B4C.C0、C1、C2、C3、C4D.D0、D1、D2、D3、D472.在机械制图中，同一图样中同类图线的宽度应怎样？A.一致B.不同C.随意D.都可以73.机械制图中，细实线的宽度一般为多少？A.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmB.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mmC.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mmD.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm74.在机械制图中，粗实线的宽度一般为多少？A.0.5mm、0.7mm、1mm、1.4mm、2mmB.0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmC.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmD.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm75.机械制图中，虚线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意76.在机械制图中，点画线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意77.机械制图中，图样中的汉字应采用什么字体？A.宋体B.仿宋体C.黑体D.楷体78.在机械制图中，图样中的数字和字母应采用什么字体？A.宋体B.仿宋体C.黑体D.斜体79.机械制图中，标注尺寸时，尺寸数字的单位是什么？A.米B.厘米C.毫米D.分米80.在机械制图中，两零件的接触面和配合面在图样上如何表示？A.画一条线B.画两条线C.画三条线D.不画线81.机械制图中，相邻两零件的剖面线应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等82.在机械制图中，装配图中零件序号的编写应怎样？A.顺时针方向依次编写B.逆时针方向依次编写C.任意方向编写D.从左到右依次编写83.机械制图中，装配图中的零件序号应标注在什么位置？A.零件的轮廓线上B.零件的中心线上C.零件的任意位置D.指引线的末端84.在机械制图中，装配图中的指引线应怎样绘制？A.用细实线绘制B.用粗实线绘制C.用虚线绘制D.用点画线绘制85.机械制图中，装配图中的明细栏应位于图纸的什么位置？A.左上角B.左下角C.右上角D.右下角86.在机械制图中，局部放大图的比例是指什么与什么之比？A.局部放大图的尺寸与实际尺寸B.局部放大图的尺寸与原图尺寸C.原图尺寸与局部放大图的尺寸D.实际尺寸与局部放大图的尺寸87.机械制图中，局部放大图的标注包括哪些内容？A.比例、图形编号、放大部位B.比例、图形名称、放大部位C.比例、图形编号、放大倍数D.比例、图形名称、放大倍数88.在机械制图中，斜视图主要用于表达什么情况？A.物体倾斜部分的形状B.物体对称部分的形状C.物体复杂部分的形状D.物体简单部分的形状89.机械制图中，斜视图通常按什么位置配置？A.投影关系配置B.旋转后配置C.任意位置配置D.对称位置配置90.在机械制图中，旋转视图主要用于表达什么情况？A.具有回转轴线的零件的形状B.具有倾斜部分的零件的形状C.具有复杂形状的零件的形状D.具有对称部分的零件的形状91.机械制图中，旋转视图的标注包括哪些内容？A.旋转符号、图形编号、旋转方向B.旋转符号、图形名称、旋转方向C.旋转符号、图形编号、旋转角度D.旋转符号、图形名称、旋转角度92.在机械制图中，剖视图中的剖面区域应如何表示？A.画剖面线B.涂黑C.不做任何处理D.画虚线93.机械制图中，同一零件在各剖视图中的剖面线方向和间隔应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等94.在机械制图中，局部剖视图的剖切范围应怎样表示？A.用波浪线表示B.用虚线表示C.用粗实线表示D.用细实线表示95.机械制图中，当需要表达零件的内部结构形状较复杂，而又不宜采用全剖、半剖和局部剖时，可采用什么视图？A.斜视图B.旋转视图C.局部放大图D.剖面图96.在机械制图中，剖面图与剖视图的区别是什么？A.剖面图只画出断面形状，剖视图画出断面及后面的可见轮廓B.剖面图画出断面及后面的可见轮廓，剖视图只画出断面形状C.剖面图和剖视图没有区别D.以上都不是97.机械制图中，在装配图中，对于薄片零件、细丝弹簧等，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示98.在机械制图中，在装配图中，对于紧固件以及轴、连杆、球、键、销等实心零件，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示99.机械制图中，在装配图中，两个零件的非接触面或非配合面之间应留出多少间隙？A.0.5mmB.1mmC.1.5mmD.2mm100.在机械制图中，在装配图中，当需要表示运动零件的运动范围或极限位置时，应怎样绘制？A.用双点画线表示B.用虚线表示C.用粗实线表示D.用细实线表示答案：1. B。
