led显示驱动芯片之OE
LED显示屏常用术语理解

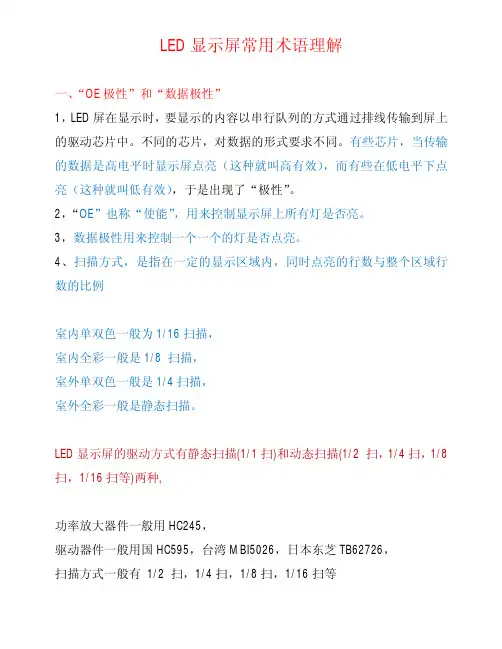

LED显示屏常用术语理解一、“OE极性”和“数据极性”1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。
不同的芯片，对数据的形式要求不同。
有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。
2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。
3，数据极性用来控制一个一个的灯是否点亮。
4、扫描方式，是指在一定的显示区域内，同时点亮的行数与整个区域行数的比例室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。
LED显示屏的驱动方式有静态扫描(1/1扫)和动态扫描(1/2 扫，1/4扫，1/8扫，1/16扫等)两种,功率放大器件一般用HC245，驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，扫描方式一般有1/2 扫，1/4扫，1/8扫，1/16扫等二、LED屏幕接口目前我们常用的一般有HUP08，HUP12，HUP75等08口定义如下:2 4 6 8 10 12 14 16A B C D G1 G2 L CLK1 3 5 7 9 11 13 15N N N OE R1 R2 N N1——16表示接口引脚，字母表示接口信号12口定义如下:2 4 6 8 10 12 14 16A B C CLK L R G D1 3 5 7 9 11 13 15OE N N N N N N N1——16表示接口引脚，字母表示接口信号75口定义如下：2 4 6 8 10 12 14 16G1 N G2 N B D L N1 3 5 7 9 11 13 15R1 B1 R2 B2 A C CLK OE1——16表示接口引脚，字母表示接口信号还有很多其他接口就不一一列举……说明:N=地(GND),L=锁存(LAT或ST),CLK=时钟(Clk),OE=使能(OE), R=红色数据,G=绿色数据,A,B,C,D=行信号.08一般是16分之一扫描12一般是4分之一扫描的。
什么是“OE极性”和“数据极性”
一、什么是“OE极性”和“数据极性”？1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。
不同的芯片，对数据的形式要求不同。
有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。
2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。
3，数据极性用来控制一个一个的灯是否亮。
4、在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。
目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。
二、OE极性反了是什么现象1，亮度调到最高（15），显示屏反而最暗。
而亮度调到0时，显示屏最亮。
这种现象就是典型的“OE极性”错误。
2，OE反了，有时候会出现屏上有一行比别的行亮。
（16扫时，每隔16行有一条特别亮。
4扫时，每隔4行有一条特别亮），注意：在任意分区卡上，此情况不明显。
图1，OE反了的现象三、数据极性反了什么现象1，数据极性反了，文字通常会以“反白”的方式显示。
（注意：调整完数据极性后，要重新发信息才能生效）图2，数据极性反的现象。
图中OE也是反的，故有一条亮线四、扫描方式错误时，是什么现象1，扫描方式反时，显示屏会出现一些有规律的乱码。
图3，扫描方式错误的现象。
LED显示屏配件与参数
LED显示屏配件与参数显示屏控制卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡1、一卡多用：既可实时同步显示控制，也可进行异步脱机显示控制，是国内首个彻底解决同步与异步显示无缝切换的LED控制系统。
2、基于TCP/IP网络协议传输，支持最新WiFi无线传输视频技术，实现无线同步实时显示或远程数据上传和创新的脱机点播。
3、多兼容性接口，广泛支持主流接口。
4、具有智搜功能，能快速查找和设置网络中的LED显示屏。
全软件设置，包括连接线的排序都可通过软件进行设置。
使用快速设置IP功能可以减少IP管理的烦琐。
5、不需专用视频控制电脑和视频发送卡，任何一台具备TCP/IP网络接口的电脑都可以进行实时显示或远程数据上传，并支持断点续传。
6、实现真正的后台播放功能，前台的任何操作都不会影响LED显示屏的正常显示，并具有全屏监视功能。
7、独具一格的“快捷配”。
快速设置屏幕参数，通过系统的搜索，再配合简单的数字输入即可将多样化的屏幕走线配置完成。
8、同一个软件和硬件便可实现显示屏、灯光模式或条屏模式的自由选择。
单价：560元双色控制卡：LED显示屏BX-4M 4代网口控制卡花样跑边效果丰富产品状态四代最新主流产品，2010年8月投放市场，批量现货供应产品优势超高性价比, 支持较大面积LED显示屏支持网口连接板载100M网络接口，MAC绑定机制，无需IP设置，自动识别，自动连接网络通讯支持单机直连/以太网连接/跨Internet连接支持PC软件和底层软件在线升级，大大节省系统开发和维护升级费用应用领域基本满足各种复杂应用需求适用于GPRS无线通讯的集群信息发布系统控制点数单色96K点：3200*16 2400*32 2048*48 1536*641280*80 1024*96 896*112 768*128704*144 640*160 576*176 512*192480*208 448*224 416*240 384*256双色64K点：2560*16 2048*32 1344*48 1024*64896*80 768*96 640*112 512*128存储容量 2MByte适配范围各种规格的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED显示屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/全局节目/实时节目/共享节目/自适应节目节目数量支持128个节目，每个节目划分为32个区域区域类型图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 100M网口/USB接口/RS232/RS485/GPRS/RF无线通讯显示接口 50PIN标准接口传感器支持温度/湿度/噪声亮度调节 16级亮度，支持手动调节和分时调节远程开关支持软件强制开关机和定时开关机工作电压 5V （范围4.5V～6V，注意：USB接口正常工作电压须≥5V）最大功率≤1.2W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》显示适配卡 HUB256-T8 HUB128-T8 HUB256-T12 HUB128-T12HUB64-T12串口线连接方法：直通单价：155元单色控制卡：仰邦科技LED显示屏BX-4U0 4代U盘控制卡动画文字效果丰富产品状态四代最新主流产品，2011年6月投放市场，批量现货供应产品优势控制面积灵活，显示功能丰富，性价比超高纯U盘屏控制器，无需串口设置，操作更加简洁屏参设置/扫描配置/节目更新，您只需插上U盘，即可自动完成时间校正/亮度调整/定时开关，您只需插上U盘，即可轻松搞定支持底层软件U盘升级，大大节省系统开发和维护升级费用宽电压工作，纯正BX四代血统，工艺精良，品质稳定应用领域小面积LED显示屏，各种LED集群显示系统控制点数单色16K点：1024×16 512×32 320×48 256×64双色8K点：512×16 256×32 160×48 128×64存储容量 2MByte适配范围各种小面积的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/共享节目节目数量支持128个节目，每个节目划分为8个区域区域类型图文/字幕/动画/时间/农历/计时/温度边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 U盘下载显示接口 2组T8和4组T12接口传感器支持温度亮度调节 16级亮度，支持手动调节和分时调节远程开关支持定时开关机工作电压 5V （范围4.5V～6V）最大功率≤1W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》单价：110元全彩单元板：户外：LED显示屏室内全彩表贴三合一P10全彩单元板高亮表贴3528封装技术指标参数1、模组PCB板：双层模组尺寸: 宽320mm×高160mm物理点间距：10mm物理密度：10000点/m2发光点颜色：RGB 3和1灯体：3528单像素亮度：R:773mcd, G:1607mcd, B:392mcd模组分辨率：宽32点×高16点模组重量：0.4kg工作电压：DC5V包装纸箱尺寸：605mm*365mm*553mm包装数量：30个纸箱重量：13kgs(含模组)2.箱体箱体尺寸：宽1280mm×高960mm×厚150mm单箱体模组数：24个单箱体供电方式：5V/60A×2只散热方式：强制对流风扇4只箱体总重量：60kgs箱体分辨率：宽128点×高96点最佳视距：10～40m视角：水平130度，垂直140度环境温度：存贮 -35℃ ～+85℃工作 -20℃ ～+65℃相对湿度：≤90～95%屏体厚度：17cm包装箱体尺寸：长1340mm×宽430mm ×高1120mm 包装数量：2个包装箱重量：150kg3、供电工作电压：220V±10％平均功耗： 450～600W/m2电流: ≤13mA(单扫)4、控制系统控制主机：P4或以上操作系统：WIN 98/ 2000/ NT/XP控制方式：同步控制5、主要技术参数1）驱动器件：采用LED专用恒流驱动器件2）驱动方式：1/8扫驱动3）刷新频率：≥120帧/秒4）灰度/颜色：RGB各256级，可显示16.7M颜色4）白平衡亮度：≥2800cd/m25）亮度调节方式：软件调节255级可调6）视频信号：PAL/NTSC7）控制系统采用： DVI显卡＋全彩控制卡8）平均无故障时间：≥9000小时9）半衰期寿命：≥7万小时10）平整度：任意相邻像素间≤0.3mm；模块拼接间隙<1.5mm ；11）计算机显示模式：800×600;1024×76812）有效通讯距离：不低于100m（正品标准网线传输）6、软件灵星雨等同步系统 LED通用播放软件单价：265元室内：LED显示屏室内单元板全彩三基色表贴P10 8扫高亮3年保品名:室内P10全彩标贴8扫单元板颜色：三基色全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】多层玻纤板制作高亮度 8扫单板为16*32公分标准！后面芯片全贴片设计可配合各种控制卡使用灯珠：表贴功率：20瓦寿命：8万小时模组尺寸: 160*320mm物理点间距：10mm物理密度：10000点/m2发光点颜色： 1R1G1B灯体：（R G B）模组分辨率：宽32点×高16点模组最大功耗：16.5w模组重量：0.30kg包装纸箱尺寸：630mm*275mm*295mm包装数量：40个纸箱总重量：13kg箱体尺寸：宽mm×高mm×厚mm单箱体模组数：个单箱体供电方式：只散热方式：只箱体总重量：kg箱体分辨率：宽点×高点最佳视距：8～40m最佳视角：水平110度，垂直90度环境温度：存贮 -35℃～ +85℃工作 -20℃～ +65℃相对湿度：≤90～95%屏体厚度：17cm单价：265元双色单元板：室内：LED显示屏室内P4.75双色户内单元板模组 F3.75双基色红绿混黄色品名: 室内F3.75全部配件：单元板【一块】 16PIN数据排线【一根】颜色：双色红绿电压：5伏峰值电流：4.2安接口：标准08接口 16扫双层玻纤板制作单模组尺寸：152MM*304MM单模组灯点数：32*64驱动芯片：595驱动方式：恒流驱动驱动电压：5伏灯珠：圆型峰值功率：20瓦寿命：8万小时★ 主要技术参数基色RG（红、绿双基色） P4.75 像素直径〔mm〕 3.75像素间距〔mm〕 4.75像素组成 1R1G单元面板点数64×32单元面板尺寸〔mm〕304×152（）单元面板重量〔g〕 800像素密度〔点/m2〕 43000峰值功耗〔W/m2〕 700平均功耗〔W/m2〕 300可视角度150°单价：198元单色单元板：全户外：LED显示屏全户外P10单元板亮度高发光均匀性价比高颜色：单红全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】三安芯片8M高亮输入电压：5伏峰值电流：4A峰值亮度：》1800MCD峰值功率：《20瓦扫描方式：1/4走线方式：蛇形8点每驱16行下折3次接口方式：12通用接口(十二)2 A B C S L R G D 161 O N N N N N N N 15密封方式：灌胶密封每平方密度：10000点每平方模组数：19.5块单价：85元半户外；强力巨彩半户外P10 单元板正品强力品名:高品质半户外单元板绝对一年质保强力单元板的品质有目共睹。
LED显示屏专用驱动芯片详细介绍
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。
在国内LED显示屏行业，这几家的芯片都有应用。
TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。
主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。
其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。
TB62725、TB62726分别是TB62705、TB62706的升级芯片。
这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。
作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。
另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。
需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。
TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。
此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。
TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。
TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。
但由于先期对中国LED市场的开发不力，市场占有率并不高。
主要产品有TLC5921、TLC5930和TLC5911等。
硅芯科技SCL8018详细资料-LED显示屏恒流驱动IC
输出电流值：5~90 mA (5V) 输出电流值：3~60 mA (3.3V)输出电流不受输出端负载电压影响。
通过一个外接电阻调节电流输出值。
芯片间：±3%2. 输出上升/下降时间=5ns3. OE 脉冲宽度=20ns4. 25MHz 时钟频率5. 施密特触发输入6. 3.3V 或5V 的工作电压7. 交错延迟，降低峰值电流和EMI管脚排列图OUT5OUT6OUT7OUT8OUT9(8018D2S/D1P/D1T/D1QA top View)(8018D2Q Top view)管脚说明连接外接电阻的管脚，此电阻通过接地，调节所有输出通道之电流。
3.3V/5V电源供应端注意：AI-模拟输入，AO-模拟输出，DI-数字输入代表符号 最大限定范围VDDVIN-0.4 ~ VIOUTVDSFCLKI(On PCB, Ta=25℃) SSOP-type TSSOP-type QFN - type(On PCB, Ta=25℃) SSOP - type TSSOP -建议工作条件 CLK,OE , LE and SDIV DD =4.5~5.5Vt w(CLK) t w(OE) 准备时间 t su(D) 建立时间 t h(D) 准备时间 t su(L) 建立时间 t h(L) 时钟频率 F CLK 功耗电气特性=0.8V R ext=368Ω=50mAV DS=0.8V R ext=368ΩV DS within 1.0v and 3.0v%/dV DS V DD within 4.5v and 5.5vR IN(up) OER IN(down) LE,CLK,SDIOE动态特性R V R C t pHL t w(CLK) t w(L) OEt w(OE) t h(L) t su(L) 时钟信号的最大上升时间 t r **时钟信号的最大下降时间 t f ** 输出电流上升时间 t 输出电流下降时间IDD(Off)动态特性的测试电路16-bit Output Driver16-bit Output LatchSDOLESDICLKIo RegulatorREXTOUT0OUT1OUT14OUT15输入及输出等效电路OEterminalterminalLEterminalCLK, SDIterminalSDOOUT时序图Don’t care:LE OE SDIH LLH时序波形图50%t su(L)LOW=OUTPUTS ENABLEDt PLH1,t PHL1t PLH2,PHL2应用注释恒定电流输出SCL8018D2的输出电流在通道间和芯片间几乎是恒定的。
LED显示屏单元板上控制信号分布及走向分析
LED显示屏单元板上控制信号分布及走向分析
图1 单元板背面图
单元板芯片分析说明
1、图中红色为HC245 芯片，起到信号放大的作用。
其中芯片1 放大单元板上半部分的信号，即第一组RGB 数据和第二组RGB 数据。
芯片2 放大单元板下半部分的信号，即第三组RGB 数据和第四组RGB 数据。
芯片3 放大ABCD 行信号，CLK 信号，SC 锁存信号，OE 控制信号。
芯片4 将所有信号放大送至单元板输出接口。
2、图中蓝色为LED 灯的驱动芯片，可以是TB62726，MBI5024 等芯片。
主要功能是控制单元板上的列显示，图中为TB62726，第1 和4 列蓝色是控制红灯，第2 和5 列蓝色是控制绿灯，第3 和6 列是控制蓝灯。
1 个TB62726 控制16 列，一组有3 个TB62726，分别对应红绿蓝3 种led 灯。
3、图中绿色为4953 芯片。
主要功能是控制单元板上的行显示，1 个4953 控制2 行，8 个控制16 行。
信号走向分析
1、CLK 信号，SC 锁存信号，OE 控制信号走向：输入—同时进入红色芯片3、芯片4—同时进入芯片
2、芯片1—并联接入每个TB62726 芯片。
2、ABCD 行信号走向：输入—同时进入红色的芯片
3、芯片4—芯片3 输出接到4 个绿色的4953 芯片，芯片4 输出接到4 个绿色的4953 芯片。
3、RGB 数据信号走向：输入—第一组RGB 数据和第二组RGB 数据进入芯片1，第三组RGB 数据和第四组RGB 数据进入芯片2—第一组RGB 数据中R1 数据串行进入蓝色的芯片1，芯片4；G1 数据串行进入蓝色芯片2，芯片。
P10单色LED显示屏模组维修技术及故障排除方法
福建省海佳集团股份有限公司P10单红模组维修技术及故障排除方法主讲：肖建心第一章数字信号及集成电路本章重点介绍P10单红显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。
一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。
1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。
当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。
5、R串行数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
二、集成电路（IC）集成电路英文简写为IC，顾名思义，也就是将一些电路集成到一个小的晶体基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
LED显示屏各芯片管脚定义汇总
LED显示屏各芯片管脚定义汇总1.电源芯片管脚定义：-VCC：电源正极，一般接5V电源。
-GND：电源负极，接地。
-EN：使能控制，高电平使能，低电平关闭。
2.控制芯片管脚定义：-DATA：数据输入口，接受控制信号的数据。
-CLK：时钟输入口，控制数据输入的节奏。
-OE：输出使能控制，高电平有效。
-STB：锁存使能控制，高电平锁存，低电平解锁。
-A/B：引脚选择控制，用于控制地址或选择数据组。
3.数据存储芯片管脚定义：-CS：片选控制，低电平有效。
-WE：写使能控制，低电平有效。
-OE：输出使能控制，低电平有效。
-A0-Ax：地址输入口，用于设置读写地址。
-D0-Dx：数据输入/输出口，用于读写数据。
4.PWM控制芯片管脚定义：-VIN：输入电压，一般接5V电源。
-VOUT：输出电压，用于控制LED的亮度。
-CTRL：控制输入，用于控制PWM的占空比。
-GND：接地。
5.LED驱动芯片管脚定义：-VIN：输入电压，一般接5V电源。
-VOUT：输出电压，用于供电给LED灯。
-CTRL：控制输入，用于控制LED的亮度。
-GND：接地。
-LED+：LED灯的正电源连接口。
-LED-：LED灯的负电源连接口。
以上是LED显示屏常见芯片管脚定义的简要汇总，不同的LED显示屏可能会使用不同的芯片和管脚定义，具体的管脚定义需要根据实际情况来确定。
另外，不同的芯片可能还有其他的管脚定义，根据具体的需求和设计来选择适合的芯片和管脚连接方式。
ICN2024-datasheet
交流特性 (VDD=5V)
特性
延迟时间 （低电位 到高电 位）
延迟时间 （高电位 到低电 位）
CLK-O U T n LE-O U T n
——
OE-O U T n CLK-SDO
CLK-O U T n LE-O U T n
——
OE-O U T n CLK-SDO
脉冲宽度
CLK
LE
——
OE
LE 的 Hold Time
500 500 200 105
ICN2024
单位 ns ns ns
ns ns
ns ns ns ns
ns
动态特性测试电路
北京集创北方科技有限公司
7
版本号 1.0 2009-08
时序波形
ICN2024
北京集创北方科技有限公司
8
版本号 1.0 2009-08
应用信息 ICN2024的电流驱动控制技术
ICN2024
ICN2024采用了精确电流驱动控制技术，同一芯片的不同通道间，不同芯片之间的电流差异极小。 1) 通道间电流差异<±3%，芯片间的电流差异<±6%。 2) 具有不受负载端电压影响的电流输出特性，如下图所示。输出电流将不随LED 顺向电压VF
Iout(mA) VS. Rext (Ω )
北京集创北方科技有限公司
9
版本号 1.0 2009-08
封装尺寸
(1) SSOP24(1.0-D1.50)
ICN2024
(2) SSOP24(1.0-D1.50)
声明：
¾ 北京集创北方科技有限公司保留说明书的更改权，恕不另行通知! ¾ 任何半导体产品在特定条件下都有一定的失效或发生故障的可能，用户有责任在使用Chipone产品进行系统设计
LED显示驱动芯片功能解析[1]
![LED显示驱动芯片功能解析[1]](https://img.taocdn.com/s3/m/3adc2c5827284b73f342501f.png)
LED显示驱动芯片功能解析（一）2009-12-24 11:09LED显示屏驱动IC:台湾点晶科技DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰DM115B 通用8位恒流驱动IC 恒流一致性及稳定性高DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管聚积科技公司:MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC I5025 16位最大45mALED屏幕、护栏灯管恒流驱动ICMBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC广鹏科技公司:AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动台晶科技:T6317A MR16-1W 7-24V 350mA 1W多颗驱动ICT6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC东芝公司:TB62726AN/AF 16位全彩LED大屏幕TB62726ANG/AFG 16位全彩LED大屏幕彩LED大屏幕带断、短路侦测及温度保护IR 国际整流器公司:IRS2540 200V市电直驱1W多颗LED驱动IC，500mA IRS2541美国超科公司 (Supertex):HV9910 高压大功率直驱LED恒流器件HV9931 高压双向检测大功率直驱LED恒流IC，可PWM灰度调节杭州士兰微电子有限公司:SB16726 16位恒流驱动全彩屏幕ICSC16722 可级连、大电流输出的专用LED驱动电路SB42351 350mA低压差白光固定式LED驱动芯片SB42510 PWM控制、1A白光LED恒流芯片QX9910 大功率20MA-2A,2.5V-220V直驱恒流ICQX9920 2.5V-220V可编程LED 驱动电流，编程范围为10mA到1A QX62726 LED大屏幕16位移位恒流驱动SM16126B 16位恒流移位寄存器，应用于LED屏幕及灯饰产品LED屏幕配套部分逻辑IC，飞利浦些列：74HC595D 逻辑8位移位寄存器74HC245D 3态8总线收发器74HC138D 3-8线译码器、多路转换74HC164D 8位移位寄存器（串进并出）74HC04D 逻辑6非门74HC08D 逻辑6非门驱动器74HC244D 8缓冲/线驱动/线接收(3态)LED屏幕配套部分 MOS管：MT4953 台湾茂钿APM4953 台湾茂达GE4953 深圳捷托74HC5951 、描述 74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
led常用ic管脚定义
LED 常用芯片245芯片：主芯片1.245芯片的作用是信号放大及缓冲。
2.DIR 为数据流向控制端：DIR=1，数据流向A →B ；DIR=0，数据流向B →A 。
3.OE 为输出状态控制端：OE=1，输出高阻态；OE=0，数据正常传输。
4.信号若从A0输入，则从B0输出；若从B0输入，则从A0输出；以此类推,A1-B1、A2-B2、A3-B3、A4-B4 (9)管脚定义138芯片：3线-8线译码器1.138芯片的作用是控制行数据，单个138控制8行数据。
2.A0、A1、A2为三位二进制数据输入端，控制八个十进制数据输出端Y0———Y7——。
3.E1——、E2——、E3为使能端，当E1——=0、E2——=0、E3=1同时满足时，八个输出端才能正常输出。
4.单个138芯片所能控制的扫描方式为8扫及8扫以下，当模组扫描方式大于8扫时，就需要采用138级联方式控制，通常把E1——、E3作为位选信号。
5.16扫实现原理：利用两个138组成4线-16线译码器从而控制16行数据，D 信号分成两路分别控制两个138芯片的E1——或者E3端，通过D 信号的高低电平变化来选通任意一个138芯片。
6.32扫实现原理：需要四个138组成5线-32线译码器从而控制32行数据。
二进制数D 、E 行信号通过一个138输出4个十进制数分别控制4个138E1——端，从而通过D 、E 数据变化来选通任意一个138芯片。
管脚定义4953芯片：行驱动管，内部由两个独立COMS 管组成1.S1、S2接电源正极Vcc ，G1与G2为控制端（138输出引脚提供）分别控制两个输出：S1→D1、D1；S2→D2、D2。
2.内部由两个独立的P 沟道场效应管集成，当每一显示行需要的电流比较大时，要使用行驱动管。
管脚定义ICN2012：集合138、4953、4051功能1.A0、A1、A2为3位二进制行数据输入端，OUT0-OUT7为8个十进制数据输出端。
led显示屏控制系统使用手册
LED显示屏控制系统使用手册南京德普达电子技术有限公司2010-10-18特别说明：感谢您对本公司的信任和支持。
为了保证您的使用过程顺利进行，请您在使用本公司产品以前仔细阅读本技术支持手册。
目录第一章LED控制系统硬件部分 (6)第一节概述 (6)1.1.1同步系统快速使用流程图解 (6)1.1.2 DBT-Q2007、DBT-Q2009控制系统种类 (10)第二节 DBT-Q2007/DBT-Q2009控制系统性能综述 (10)1.2.1 功能描述 (10)1.2.2 DBT-Q2007、DBT-Q2009硬件认识 (11)1.2.3DBT-Q2007、DBT-Q2009软件认识 (16)1.2.4 DBT-Q2009接收卡主要性能指标 (24)1.2.5 错误检测功能 (26)1.2.6 附加功能 (30)第三节温湿度传感器 (32)1.3.1 连接示意图 (32)1.3.2 传感器在DBT-Q2007同步系统中的使用 (32)第四节电源控制板 (34)1.4.1 实物图 (34)1.4.2 2009多功能板 (35)第二章异步控制系统 (39)第一节 DBA-9.0异步控制系统 (39)2.1.1 系统概述............... 错误！未定义书签。
2.1.2 功能特点 (39)2.1.3 技术参数 (40)2.1.4 发行包清单 (41)2.1.3 硬件认识 (41)2.1.3 使用方法介绍 (43)第二节 DBA-7.0异步控制系统 (52)2.2.1 硬件认识 (52)2.2.2 功能特点 (52)2.2.3 软件介绍及使用说明 (52)第三节视频处理器 (63)2.3.1 安全注意事项 (63)2.3.2 硬件连接 (64)2.3.3 系统连接示意图 (64)2.3.4 键盘按键说明 (65)2.3.5 操作案例 (68)第三章多媒体节目与播放 (70)第一节概述 (70)3.1.1 功能特点 (70)3.1.2 运行环境 (70)第二节安装与卸载 (70)3.2.1 安装 (70)3.2.2 卸载 (73)第三节使用详解 (74)3.3.1 节目组成 (74)3.3.2 界面窗口介绍 (74)3.3.3 功能介绍 (76)第四节节目素材编辑 (90)3.4.1 项目栏操作 (90)3.4.2 添加节目素材 (92)3.4.3 素材属性介绍 (92)3.4.4 举例说明 (101)3.4.5 后续说明 (101)第五节如何播放VCD/DVD/CD (102)3.5.1 直接播放 (102)3.5.2 在节目中播放 (102)第六节如何播放视频 (102)3.6.1 新建节目窗 (102)3.6.2 设置视频输入窗 (103)第七节如何播放幻灯片 (103)3.7.1 播放 (103)3.7.2 停止播放 (104)第八节如何播放字幕、通知 (105)3.8.1 打开通知管理窗 (105)3.8.2 设置通知管理窗 (105)3.8.3 播放/停止通知显示 (105)第九节体育比分管理 (105)3.9.1 打开体育比分管理 (105)3.9.2 设置体育比分管理 (106)3.9.3 播放/停止体育比分 (106)第十节定时播放 (107)3.10.1 打开定时指令表 (107)第十一节网络控制 (108)3.11.1 远程实时显示屏管理 (108)第十二节后台播放 (109)3.12.1 启动后台播放 (109)3.12.2 取消后台播放 (110)第十三节多屏组合 (112)3.13.1 进入多屏组合同步 (112)第十四节软件设置 (114)3.14.1 打开软件选项设置 (114)第四章附件 (117)第一节常用显卡的设置 (117)4.1.1 ATI-AGP/PCI系列显卡 (117)4.1.2 ATI PCI-E显卡使用手册 (117)4.1.3 NVIDIA系列显卡 (121)第二节通讯线制作 (123)4.2.1 国际标准型 (123)4.2.2 特别说明 (125)第五章常见问题 (127)第一节同步主控 (127)5.1.1 联接中断 (127)5.1.2 无信号输出 (127)第二节异步主控 (127)5.2.1 没有正常启动 (127)5.2.2 无法正常发送内容 (127)第一章LED控制系统硬件部分第一节概述1.1.1同步系统快速使用流程图解◆外置式同步控制系统连接示意图：◆进入控制软件：◆设置LED控制设备对话框具体描述：◆发送卡设置部分【屏体显示】调整屏体的亮度，范围1-256。
led显示屏模组常用IC的引脚说明
led显⽰屏模组常⽤IC的引脚说明引脚说明符号引脚描述Q0…Q7 8位并⾏数据输出，其中Q0为第15脚GND 第8脚地Q7’ 第9脚串⾏数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输⼊STCP 第12脚存储寄存器时钟输⼊OE 第13脚输出有效（低电平）DS 第14脚串⾏数据输⼊VCC 第16脚电源74HC138是⼀款⾼速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。
74HC138译码器可接受3位⼆进制加权地址输⼊（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0⾄Y7）。
74HC138特有3个使能输⼊端：两个低有效（E1和E2）和⼀个⾼有效（E3）。
除⾮E1和E2置低且E3置⾼，否则74HC138将保持所有输出为⾼。
利⽤这种复合使能特性，仅需4⽚74HC138芯⽚和1个反相器，即可轻松实现并⾏扩展，组合成为⼀个1-32（5线到32线）译码器。
任选⼀个低有效使能输⼊端作为数据输⼊，⽽把其余的使能输⼊端作为选通端，则74HC138亦可充当⼀个8输出多路分配器，未使⽤的使能输⼊端必须保持绑定在各⾃合适的⾼有效或低有效状态。
74HC138与74HC238逻辑功能⼀致，只不过74HC138为反相输出。
编辑本段功能CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是⾼速硅栅CMOS解码器，适合内存地址解码或数据路由应⽤。
74HC138 作⽤原理于⾼性能的存贮译码或要求传输延迟时间短的数据传输系统,在⾼性能存贮器系统中,⽤这种译码器可以提⾼译码系统的效率。
将快速赋能电路⽤于⾼速存贮器时,译码器的延迟时间和存贮器的赋能时间通常⼩于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
HC138 按照三位⼆进制输⼊码和赋能输⼊条件,从8 个输出端中译出⼀个低电平输出。
两个低电平有效的赋能输⼊端和⼀个⾼电平有效的赋能输⼊端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接⼀个外接倒相器。
新的LED驱动器
现在 ，很 多手机 、Ｐ Ａ和数码 相机 包含 和 白 光 Ｌ Ｄ 背 光 ） Ｄ Ｅ 。 Ｌ ３６ — 的 １ Ｔ ４６１ 个典型 应用是做为 手机 双
ＯＥ（ Ｌ Ｄ 有机发光二 极管） 创显示 。ＯＬ Ｄ显示 显 示 的 驱动 器 。现 在 蛤 壳手 机 通 常 用 彩 色 Ｅ
Ｆ —Ｃ Ｌ Ｄ 示 与 等效 的 Ｌ Ｄ显示 相比 ，具 有更高 、更薄和 Ｔ Ｔ Ｌ Ｄ 主 显 示 和 ０ Ｅ 副 显 示 。 图 １ 出 Ｃ Ｔ ４６１ Ｃ Ｅ 更快 响应的特性 。Ｌ ｎ ａ 公司的 Ｌ ３ ６ — 双 Ｌ ３ ６ — 供 电 主 Ｌ Ｄ 背光 和 ＯＬ Ｄ 副 显 示 ， ｉｅ ｒ Ｔ ４ ６１，Fra bibliotek能以
严格的调 整提供高输 出 电压和高输 出电流（ ３ 。它适 用于配 置成串 图 ） 行或并行形式的 Ｌ Ｄ串的照明 ， Ｅ 如汽车前灯 。
慵
汽车 电池 的电压变 化取决 于温度 、工作
状 态、持续时 问和 电池 蓄电量 。随着 Ｌ Ｄ串 Ｅ 中 Ｌ Ｄ数 目的增加 ，总的 Ｌ Ｄ电压很容易达 Ｅ Ｅ
维普资讯
ｊ
《 、Ｕ ：
ｌ 目辑 Ｉ 编 ｌ汝 韩 栏水
Ｆ Ｉ设 ｉ 天地 ｅｄ
新的 Ｌ Ｄ驱动器 Ｅ
Ｎｅ Ｌ Ｄ Ｄ ｉｅ ｓ ｗ Ｅ ｒ ｒ ｖ
Ｎ封 装的 白光 Ｌ Ｄ驱动器和 升压转换 器。 Ｅ 随着 Ｌ Ｄ的广泛应用 ，新 的Ｌ Ｄ驱动器 ＤＦ Ｅ Ｅ 也在不断地提供给设计人员。 本文介 绍几款新 它集成有电源开关和 肖特基二极 管 ， 这使 整个
一
维普资讯
设计天地Ｆ ｌ ｉ ｄ ｅ
图３ 集成有大功
率 ＭＯＳＦ Ｔ驱 动器 Ｅ
MBI5024 LED驱动IC手册
聚积科技2008台湾新竹市埔顶路18号6F 之4规格书MBI502416位恒流LED 驱动器特色z 16个等电流输出通道 z等电流输出值不受输出端负载电压影响 等电流范围值， 3–45mA@V DD =5V ； 3–30mA@V DD =3.3V z极为精确的电流输出值，通道间差异值：<±1.5％(一般值); <±2.5％ (最大值)； 芯片间差异值：<±1.5％(一般值); <±3.0％ (最大值)。
z 利用一个外接电阻，可设定电流输出值z 快速的输出电流响应，OE ：70ns (保持输出一致性的条件下) z 高达 25MHz 时钟频率 z 具 Schmitt trigger 输入装置 z 操作电压：3.3/5伏特 z“Pb-Free & Green”封装产品说明MBI5024是利用最新PrecisionDrive™技术，专为 LED 显示面板设计的驱动IC ，它内建的 CMOS 位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。
MBI5024的输入电压范围值为3.3伏特至5伏特，提供16个电流源，可以在每个输出级提供 3 - 45 mA 定电流量以驱动 LED ；且单一颗IC 内输出通道的电流差异小于±2％@I OUT =25mA, ±2.5％@I OUT =3mA ；多颗IC 间的输出电流差异小于±3%；电流随着输出端耐受电压(V DS )变化，被控制在每伏特0.1%；且电流受供给电压(V DD )、环境温度的变化也被控制在1%。
使用者可以经由选用不同阻值的外接电阻器来调整 MBI5024各输出级的电流大小，藉此机制，使用者可精确地控制LED 的发光亮度。
MBI5024的设计保证其输出级可耐压17伏特，因此可以在每个输出端串接多个LED 。
此外，MBI5024亦提供25MHz 的高时钟频率以满足系统对大量数据传输上的需求。
LED显示屏常用IC脚的定义及作用基本维修原理
LED显示屏常用IC脚的定义及作用基本维修原理一、LED显示屏常用IC脚的定义及作用：1.电源脚（VCC和GND）：电源脚连接电源，提供电流和电压给IC。
2.显示数据输入脚（DIN）：接收外部数据输入，用于控制LED的显示。
3.显示时钟输入脚（CLK）：接收外部时钟信号，确定数据的显示时序。
4.数据锁存脚（LATCH）：将输入的数据锁存，传送给LED显示屏。
5.输出使能脚（OE）：使能信号，控制数据的输出和显示。
6.扫描/转发地址脚（A0-A7）：控制LED显示屏的扫描或转发地址。
7.亮度控制脚（BR）：用于调节LED显示屏的亮度。
8.复位脚（RST）：复位信号脚，用于复位芯片。
9.串行数据输出脚（DOUT）：将接收到的数据串行输出给下一个IC 或显示模组。
二、LED显示屏基本维修原理：1.检查电源：首先检查电源线是否连接稳定，供电是否正常。
可以通过测量电源电压和电流来判断电源是否正常工作。
2.检查信号线：检查信号线是否连接正确，信号线是否断开或接触不良。
可以使用万用表或示波器来检测信号的连通性。
3.检查显示数据：检查输入的显示数据是否正确，数据线是否连接正确。
可以使用逻辑分析仪或示波器来检测数据的传输情况。
4.检查IC脚位：检查LED显示屏上的IC脚位是否损坏或接触不良。
可以使用放大镜或显微镜来观察并修复脚位。
5.更换故障IC：如果确定IC损坏，可以通过更换故障IC来修复问题。
首先需要确定IC的型号和规格，然后使用烙铁和焊锡网等工具进行更换。
6.检查LED灯珠：LED显示屏上的LED灯珠如果出现亮度不均或灭点等问题，可以使用万用表测量灯珠的电压和电流，并逐个更换故障灯珠。
7.温度问题：LED显示屏长时间工作后，可能会出现发热问题。
首先检查散热器是否正常，然后可以使用红外测温仪检测显示屏各个部分的温度，如果温度过高，需要进行散热处理。
8.静电保护：在维修过程中，需要注意对LED显示屏的静电保护。
LED屏驱动IC-BMI5026中文资料
聚积科技 2006 台湾新竹市埔顶路 18 号 6F 之四 电话：+886-3-579-0068，传真：+886-3-579-7534 E-mail: info@ -1-
2006 年 4 月，VA.02
MBI5026
16 位恒流 LED 驱动器
功能方块图
OUT0 OUT1 OUT14 OUT15
CLK讯号的最大爬升时间 CLK讯号的最大下降时间
电流输出埠的电位爬升时间 电流输出埠的电位下降时间
**如果是以多颗 IC 串联方式连接使用，若 tr 与 tf 值太大(>500 ns)，可能会难以达成数据传输所要的时序要求。
动态特性的测试电路
IDD
IOUT
OUT0
VIH, VIL
VDD OE CLK LE
使LED不亮
-4-
2006 年 4 月，VA.02
MBI5026
16 位恒流 LED 驱动器
最大限定范围
特性 电源电压 输入端电压 输出端电流 输出端耐受电压 时钟频率 接地端电流 代表符号 最大工作范围 单位
VDD VIN IOUT VDS FCLK IGND CN CNS CD CF CP CPA CN CNS CD CF CP CPA GN GNS GD GF GP GPA GN GNS GD GF GP GPA Topr Tstg Rth(j-a) PD 1.80 1.50 2.01 1.69 1.38 1.38 55.52 66.74 49.81 59.01 72.43 72.43
Macroblock 特色
z z z 16 个恒流输出通道 恒流输出值不受输出端负载电压影响 极为精确的电流输出值， 通道间最大差异值：<±3％； 芯片间最大差异值：<±6％。 z z z z z z z 利用一个外接电阻，可调整电流输出值 恒流输出范围值：5 - 90 mA
led显示屏模组常用IC的引脚说明
引脚说明符号引脚描述Q0…Q7 8位并行数据输出，其中Q0为第15脚GND 第8脚地Q7’ 第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。
74HC138译码器可接受3位二进制加权地址输入（A0, A1和A2），并当使能时，提供8个互斥的低有效输出（Y0至Y7）。
74HC138特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。
除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。
利用这种复合使能特性，仅需4片74HC138芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到32线）译码器。
任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC138亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。
74HC138与74HC238逻辑功能一致，只不过74HC138为反相输出。
编辑本段功能CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。
74HC138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在高性能存贮器系统中,用这种译码器可以提高译码系统的效率。
将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。
HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个低电平输出。
两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏驱动芯片之OE使能解析
LED驱动芯片的动态响应对于驱动芯片来说是一个相当重要的参数，直接影响LED显示屏的显示效果，如亮度一致性，流畅度等，好的芯片应该可以最大限度的实现亮度一致性。
OE宽度对芯片的影响。
OE使能信号实现对整屏地亮度控制，也用于显示屏消隐，只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
目前行业对LED显示屏的要求是越来越高，主要是对色彩的丰富度，亮度的一致性等等，这就对芯片制造商们提出了更为苛刻的要求，要实现灰阶度的不断提升，色彩才能越来越丰富，根据木桶的短板理论，OE使能的最小脉冲宽度和反应时间决定了灰阶数的多少。
OE使能宽度的减小是芯片反应速率提升的一个重要指标。
为了缩短驱动芯片的OE脉冲宽度，许多芯片设计者都更为愿意牺牲线性度，即输入数据与输出亮度间的关系。
一般芯片都会忽略线性度，同时各个厂家对于最短OE脉冲宽度的定义也不尽相同，许多芯片制造商都将输出端可以反应的时间定义为最短OE脉冲宽度，宏观的表现就是在显示屏显示正常的情况下找出OE使能的临界点（即显示在正常与屏闪之间的OE宽度），这样的话就不会将线性度考虑在内，只要led显示屏显示不会出现异常，则将此时的OE宽度定位最小宽度。
OE宽度是端口输出电流相应的指标：行业内一般做到250ns左右，在这个宽度的驱动芯片一般可以满足静态屏、四分之一扫描屏的要求。
但随着显示屏制造商对成本的控制以及led灯点的制作工艺的提升，越来越能满足亮度的要求，显示屏也将会朝着高扫描方式的方向发展，趋向于八分之一扫甚至十六分之一扫描方式或者更高的扫描方式。
这样可以减少驱动IC的数量PCB板的面积也会相应减少。
当然这也对驱动IC提出了新的要求，要在快速反应的前提下，实现恒流精度的提高（及保证显示屏的亮度一致性）。
CYT5024经过专门的设计避免了OE与亮度线性度的问题，在保证OE宽度最小可达150ns的基础上力求线性度大到最佳状态，在多态扫描运用时，各项指标，如播放流畅度，色彩的丰富性效果极好。
