基于单片机控制的生产线产品计数系统

生产线产品计数设计报告摘要：随着社会的进步，科学技术的不断被发展，大多的企业在一些方面都实现了自动化控制，无人化。

这项设计是生产线产品的计数，该系统以单片机和光电式传感器为基础。

可以对一段时间内的产品数量进行计数，从而可以知道产品的生产率。

利用红外线对射来进行对产品的计数，当产品通过时红外线被隔断，产生一个负脉冲，对负脉冲进行存储，定时时间到，读出内存的结果并通过LED数码管显示出来。

关键词：生产线、单片机、光电传感、LED显示管该产品的设计是用于流水线上产品的计数，在一段时间内可以知道产品的数量从而得知产品的生产效率，在此基础上可以发展为生产线上的自动包装，这可以节省时间，节约劳动力。

在国内外，一些生产自动化比较高的企业都已经用自动控制了，实现无人化，特别是产品的自动包装。

具体设计方案：设计要求：生产线上每一个产品通过，都会产生一个脉冲，通过统计脉冲数量来实现一段时间内产品的数量的统计，要求有清零功能。

一、系统工作原理采用光电传感对射装置，测量流水线上的产品的数量，当有流水线上没有产品通过时，光电耦合器接通，产生正脉冲，正脉冲经过反相器，输入P1.0口0信号。

当有产品经过时光电耦合器没接通，没有接收到光信号，形成一个负脉冲信号，同时将这个负脉冲信号经反相器送入单片机P1.0口进行计数存储。

通过读取内存的数据送往P2口并经译码驱动电路使数码管显示数值，这样就得到要统计的产品的数量。

在这里采用P1.0口检测负脉冲的输入，来一个信号就累加起来进行存储，采用内存40H~47H的地址进行存储，逢9进1再清零，分别存储了产品数量的个、十、百、千……。

定时时间到了，就从内存里读取数据送数码管显示数值。

二、硬件设计采用单片机AT89C52作为控制主要硬件，光电接收器装置输出脉冲信号，外部中断控制清零计数，复位控制由看门狗、上电、手动复位。

晶振振荡电路。

其硬件设计原理图如下所示。

硬件原理图三、数码管显示七段数码管显示，采用共阴极显示，由P2口控制七段发光管P0口控制位选择。

基于51单片机的简易计算器论文设计

基于51单片机的简易计算器论文设计摘要：计算器是一种常见的电子设备，用于数学计算。

随着科技的迅速发展，计算器不再是一种巨大且笨重的机械设备。

相反，它们变得迷你、便携且功能强大。

本论文旨在设计和实现一种基于51单片机的简易计算器。

该设计利用了51单片机的优点，如低功耗、成本低廉和易于学习等特点。

本论文介绍了设计和实现的过程，包括硬件电路设计、软件程序编写以及性能测试等方面。

1.引言计算器广泛应用于日常生活和学习中，人们常常需要进行加减乘除等简单的数学计算。

为了提供便捷的计算功能，传统计算器使用专用的集成电路设计。

然而，这种计算器成本较高，体积较大，且功能有限。

为了满足市场需求，我们设计了一款基于51单片机的简易计算器。

2.硬件电路设计2.1键盘模块键盘模块采用矩阵键盘设计，包括数字键0-9、运算符键+、-、*、/以及等于键=。

采用矩阵建构可以减少IO口资源的使用，并简化设计。

2.2显示模块显示模块采用液晶显示器，能够清晰地显示数字、运算符和结果。

为了实现更好的用户交互体验，还可以添加背光模块。

2.3控制电路控制电路由51单片机和其他常用电子元件组成，可以通过编程控制键盘的输入和显示模块的输出。

其中，51单片机充当了控制中心的作用，负责接收键盘输入、解析用户命令、进行数学计算和控制显示模块的显示。

2.4电源电路电源电路用于提供稳定的电源给整个计算器系统。

电源电路由电池、稳压电路和滤波电路组成，能够为计算器提供稳定的电压和电流。

3.软件程序设计软件程序设计是整个计算器系统的核心。

主要功能包括接收键盘输入、解析输入、进行数学计算、控制显示模块的显示和处理异常情况。

3.1键盘输入接收软件程序通过扫描键盘矩阵来接收键盘输入。

当用户按下一些键时，软件程序会检测到相应的按键信号，并将其转换为数值或运算符。

3.2输入解析软件程序能够解析用户的输入，判断用户输入的是数字还是运算符，并将其保存在相应的变量中。

同时，软件还可以处理异常输入，如除以零等情况。

基于单片机的流水线物件计数控制系统设计

ｍａｋｅｔｈｅａｓｓｅｍｂｌｙｌｉｎｅｒｅａｌ－ｔｉｍｅ，ｅｆｆｉｃｉｅｎｔａｎｄｐｒｅｃｉｓｅａｕｔｏｍａｔｉｃｃｏｕｎｔｉｎｇ．Ｔｈｅｐａｐｅｒｅｘｐｏｕｎｄｓｔｈｅｃｏｕｎｔｉｎｇｃｏｎｔｒｏｌｓｙｓｔｅｍａｄｏｐｔｉｎｇｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒａｓｔｈｅｃｏｒｅ．Ｔｈｅｐｒｉｎｃｉｐａｌｏｆｔｈｅｓｙｓｔｅｍ，ｃｉｒｃｕｉｔｓａｎｄｓｏｆｔｗａｒｅｄｅｓｉｇｎａｒｅｃｏｎｃｌｕｄｅｄ．
ＳｏｎｇＨａｉｈｏｎｇ
（ＥａｓｔＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，ＥｘｐｅｒｉｍｅｎｔａｔｉｏｎＣｅｎｔｅｒｆｏｒＥｌｅｃｔｒｏｎｉｃｓａｎｄＩｎｆｏｒｍａｔｉｏｎＥｄｕｃａｔｉｏｎ。Ｓｈａｎｇｈａｉ，２００２３７。Ｃｈｉｎａ）
文章编号：１６７２ — ３７９１（２０１３）０８（ｃ）一０００３ — ０３
ＤｅｓｉｇｎｏｆＡｓｓｅｍｂｌｙＬｉｎｅＰｒｏｄｕｃｔｓＣｏｕｎｔｉｎｇＣｏｎｔｒｏｌＳｙｓｔｅｍＢａｓｅｄｏｎＭｉｃｒｏｃｏｎｔｒｏｌｌｅｒ

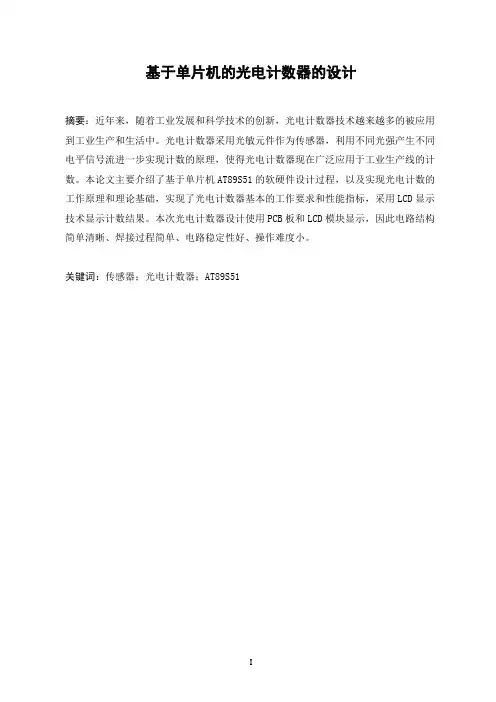

电子信息工程专业毕业论文--基于单片机的光电计数器的设计
