三相电机功率和热保护器选用对照表
YVF2 系列变频调速三相异步电动机 使用维护手册
YVF2系列变频调速三相异步电动机使用维护手册一：前言感谢您购买本厂生产的YVF2系列变频调速三相异步电动机，请在使用前仔细阅读本说明书的各项内容，以保证正确使用；不正确使用，将造成不正常的运行、引起故障或降低寿命。
二：产品概述YVF2系列变频调速三相异步电动机是我厂在原来YVP系列变频电机的基础上，吸取国外产品之技术，在广泛调研和收集国内外有关资料的基础上开发成功的最新产品，它具有噪声低、振动小、调速范围广、运行可靠，维修方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。
YVF2系列变频调速三相异步电动机采用科研所研制开发的变频调速电机计算机辅助设计程序和CAD技术进行设计，使电机在低速运行时（频率5～50HZ）具有较高起动转矩，能在1：10范围内作恒转矩运行，且运行平稳，无转矩爬行现象。
在电机高速运行时（50～100HZ）具有较高的过载能力，保证电机恒功率输出。
电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。
该电机绝缘可靠，性能优良，对电磁线、浸渍漆等主要材料，采取了先进的介电分解法进行质量控制，并在绝缘处理过程中采用动态介电测量，控制浸漆烘焙过程，保证了电机绝缘质量稳定可靠，并对变频器高载波频率引起的过电压具有很强的适应能力，同时还可根据用户的需求设置计算机控制接口，有助于实现调速系统的自动化控制；也可在非轴伸端装置制动器，便于快速制动，还可以设计制造高速变频电动机。
YVF2系列变频调速三相异步电动机执行GB/T7118-2004标准。
广泛用于机床、纺织、化工、冶金、工业洗衣机等行业的恒转矩（5～50HZ）和恒功率（50～100HZ）调速及风机水泵等场合的节能调速。
与进口优质变频器匹配可获得更宽的调速范围（恒转矩5～50HZ以满足造纸、塑料、包装、电梯、起重等特殊工业传动领域的需要。
三：到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您订的规格，请您与订购的代理商或本厂联系。
各厂牌电动机接触器与热继选型表
TA25 DU14 TA25 DU19 TA25 DU25 TA25 DU32 TA42 DU42 TA75 DU52 TA75 DU52 TA75 DU63 TA110 DU90 TA110 DU110
13A 16A 22A 26A 35A 40A 47A 58A 78A 99A
机接触器与热继电器选型表
直接启动 接触器 热继电器 整定值 0.7A 1.2A 1.6A 2A 2.8A 3.7A 5.3A 7A 9A 12A 16A 18.1A 23A 30A
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
SC-E02 AC220V+SZ-A22 TK-E02J-C 0.64~0.96 SC-E02 AC220V+SZ-A22 TK-E02L-C 0.95~1.45 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E02 AC220V+SZ-A22 SC-E03 AC220V+SZ-A22 SC-E04 AC220V+SZ-A22 SC-E05 AC220V+SZ-A22 SC-E05 AC220V+SZ-A22
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
ABB电动机接触器与热继电器选型表
序号
功率 0.18 0.37 0.55 0.75 1.1 1.5 2.2 3 3.7 5.5 7.5 9
功率配电线电缆计算方法与断路器、热继电器选择方法

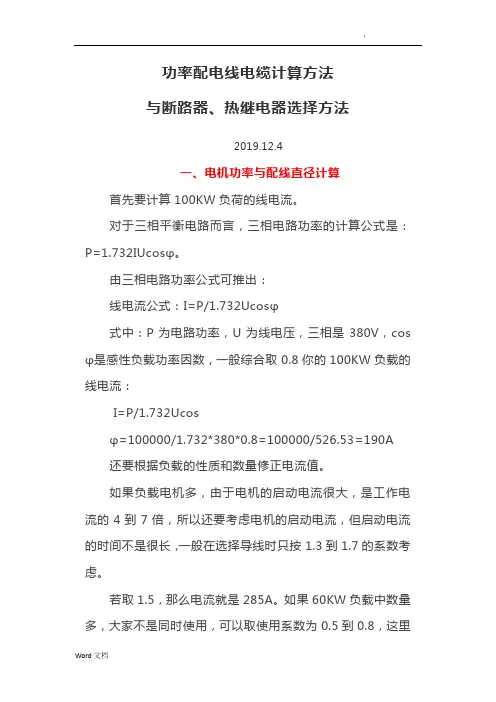

功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。
对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。
由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。
如果负载电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。
若取1.5，那么电流就是285A。
如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。
就可以按这个电流选择导线、空开、接触器、热继电器等设备。
所以计算电流的步骤是不能省略。
导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。
变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。
S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。
50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。
50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。
高压隔爆型三相异步电动机使用手册
1.概述1．1．YB系列为高压隔爆型三相异步电动机（以下简称为：电动机）的基本系列，YBS、YBP、YBD、YB-H、YB-W、YB-TH、YB-THW、YB-TA、YB-TAW、YB-T、YB-TW、YB-WF1等系列，分别是在基本系列上派生的水冷、变频、多速、船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外中等防腐系列高压隔爆型三相异步电动机。
1．2．电动机的防爆性能执行标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
适用于煤矿和工厂具有Ⅰ、ⅡA、ⅡB、ⅡC级，T1~T4组的爆炸性气体混合物的场所，作为传动机用。
爆炸性气体混合物的分级、分组举例见表1（Exd Ⅰ适用于煤矿和井下，主要气体为甲烷）。
表在电动机外壳的明显处设有清晰的永久性凸纹标志“Ex”。
在电动机的铭牌上还设有防爆标志，其意义举例如下：Ex d ⅡB T4││││││││标志（防爆）────┘││└─────温度组别（T4）││││电气设备防爆型式(隔爆型) ────┘└──电气设备类别级别(Ⅱ类B级) 2.电动机型号及代表意义1.本说明书适用于下列型号电动机YB、YBS、YBP、YBD、YB-H及环境代号（W、TH、THW、TA、TAW、T、TW、WF1）系列电动机。
其中电动机型号代号：Y——表示：异步电动机；B——表示：隔爆型；S——表示：水冷；P——表示：变频；D——表示：多速；H——表示：船用；环境代号：W——表示：户外；TH——表示：湿热带；THW ——表示：户外湿热带TA——表示：干热带；TAW——表示：户外干热带；T——表示：热带；TW——表示：户外热带；WF1——户外中等防腐；2.电动机型号代表意义示例：Y B 560 M 1 4 W││││││││││││││异步──┘│││││└───特殊环境代号(户外型)│││││隔爆型────┘│││└─────极数(4极)│││机座的中心高──────┘│└───────1号铁心长└─────────机座长度(M表长机座)3.电动机的使用条件3.1电动机使用环境条件：3.1.1海拔不超过1000m。
三相电机热继电器设定值
三相电机热继电器设定值好嘞，咱们今天聊聊三相电机热继电器的设定值。
这玩意儿可真是个“电力小精灵”，说它神奇一点儿也不为过。
说起三相电机，大家应该都不陌生吧。
它可是咱们工业界的“大力士”，几乎每个工厂都少不了它的身影。
而热继电器，就像电机的小保镖，专门负责监视电机的“健康状况”，确保它不至于因为过热而“开小差”。
设定值到底是什么呢？想象一下，电机就像一个健身达人，热继电器则是教练。
教练会根据健身达人的体质，设定合理的负重和训练强度。
热继电器也是这个道理，它会根据电机的额定电流来设定一个合适的值。
这个值可不能随便来，要根据电机的实际情况来设定，否则就像让健身达人背着一头大象去跑步，那可真是摔得鼻青脸肿。
设定值通常是在电机启动前就要调整好的，万一没调好，电机一启动，就有可能因为超负荷而“冒烟”。
可不是开玩笑的，这个“冒烟”可真是大事儿，尤其是在工业环境里，火灾事故可不是闹着玩的。
每个热继电器都有一个额定范围，这个范围就像是电机的“舒适区”。
一旦超出这个范围，热继电器就会像一个紧张的妈妈，立马断电，保护电机不受伤。
很多小伙伴可能会问，那我该怎么设定这个值呢？这就像你去餐馆点菜，得先看看菜单。
一般来说，热继电器的设定值要在电机额定电流的80%到110%之间。
你想啊，如果设定得太高，电机可能就撑不住；如果设定得太低，那就根本发挥不出电机的“实力”。
所以，掌握这个“平衡点”可真是门艺术。
再说了，很多老手在设定的时候，往往会参考一些历史数据，看看之前电机的表现如何。
就像你和朋友一起吃火锅，知道他最喜欢辣，但又不能辣得让他流泪，这就需要一点儿经验和技巧。
然后，万一电机经常出现故障，咱们还得重新调整这个设定值，别让电机太“累”。
设定值的调整也不是一蹴而就的，得根据实际情况来细致调整。
有些电机在不同的环境下表现得完全不一样，比如温度高了、湿度大了，电机的负载也会随之变化。
这时候，热继电器的设定值就得随之调整。
想象一下，你在夏天穿上厚重的外套，肯定热得受不了吧。
电机主回路配合选型表
LC1D40AM7C+LC1D40AM7C+LC1D40AM7C LRD340C+LAD96560C 16 37 72 LC1D95M7C LRD3363C
LC1D50AM7C+LC1D50AM7C+LC1D40AM7C LRD350C+LAD96560C 17 18 19 20 21 22 23 24 25 26 序号 1 2 45 55 75 90 110 132 160 220 250 85 LC1D11500M7C LRD4365
2 2.8 3.7 5.3 7 9 12 16 23 30 37 44 59 72 85 105 140 170
CJX2-0910 CJX2-0910 CJX2-0910 CJX2-0910 CJX2-0910 CJX2-1210 CJX2-1810 CJX2-2510 CJX2-3210 CJX2-4011 CJX2-5011 CJX1-6511 CJX2-8011 CJX2-9511 CJX1-14011 CJX1-17011 CJX1-25011 CJX1-30011
LC1D65AM7C+LC1D65AM7C+LC1D40AM7C LRD365C+LAD96560C 105 140 170 210 250 300 408 460 LC1D15000M7C LC1D17000M7C LC1D205M7C LC1D245M7C LC1D300M7C LC1D410M7C LC1D475M7C LC1D620M7C LRD4367 LR9D5369 LR9F5371 LR9F5371 LR9F7375 LR9F7375 LR9F7379 LR9F7379

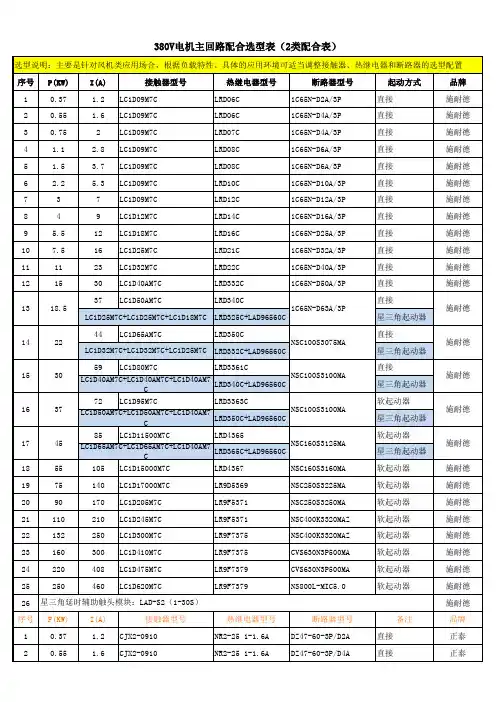

380V电机主回路配合选型表（2类配合表）
热继电器参数对照表
热继电器参数对照表1. 额定电流（Rated Current），指热继电器能够承受的最大电流值。
单位通常为安培（A）。
2. 额定电压（Rated Voltage），指热继电器能够正常工作的电压范围。
单位通常为伏特（V）。
3. 动作电流（Pick-up Current），指热继电器开始动作的电流值。
一般情况下，动作电流小于或等于额定电流。
4. 释放电流（Drop-out Current），指热继电器停止动作的电流值。
一般情况下，释放电流小于或等于动作电流。
5. 动作时间（Pick-up Time），指热继电器从开始动作到完全动作所需的时间。
单位通常为毫秒（ms）。
6. 释放时间（Drop-out Time），指热继电器从停止动作到完全停止所需的时间。
单位通常为毫秒（ms）。
7. 绝缘电阻（Insulation Resistance），指热继电器在特定条件下的绝缘电阻值。
单位通常为兆欧姆（MΩ）。
8. 工作温度范围（Operating Temperature Range），指热继电器能够正常工作的温度范围。
通常以摄氏度（℃）表示。
9. 安装方式（Mounting Type），指热继电器的安装方式，如插座安装、螺丝固定等。
10. 电气生命（Electrical Life），指热继电器在特定条件下能够正常工作的时间。
单位通常为次数。
11. 机械生命（Mechanical Life），指热继电器在特定条件下能够正常工作的次数。
单位通常为次数。
12. 接点类型（Contact Type），指热继电器的接点类型，如常开（NO）、常闭（NC）或双刀双掷（DPDT）等。
以上是热继电器参数对照表的一些常见参数及其含义。
不同型号的热继电器可能会有不同的参数，具体的参数还需根据具体的产品手册或规格表来确定。
常用电机电气选型表
正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德 正泰 施耐德
11Kw 15Kw 18.5Kw 22Kw 30Kw 37Kw 45Kw 55Kw 75Kw 90Kw 110Kw 132Kw
正泰 施耐德
7.5Kw
正泰 9Kw
施耐德
断路器选型 DZ47-60 D25/3P OSMC32N3D25 DZ47-60 D32/3P OSMC32N3D32 DZ47-60 D40/3P OSMC32N3D40
Y-△启动
接触器选型
LC1-D0910M5N*2 LC1-D0910M5N
LC1-D1210M5N*2 LC1-D0910M5N
电机功率断路器选型接触器选型热继电器选型端子线选型05kwdz4760d33pcjx20910nr225116atb1503rvv15mmjr36201016a075kwdz4760d33pcjx20910nr2251252atb1503rvv15mmjr36201524a11kwdz4760d63pcjx20910nr225254atb1503rvv15mmjr36202235a15kwdz4760d63pcjx20910nr225254atb1503rvv15mmjr36203250a22kwdz4760d103pcjx20910nr22546atb1503rvv15mmjr36204572a3kwdz4760d103pcjx20910nr225558atb1503rvv15mmjr36204572a4kwdz4760d163pcjx21210nr225710atb1503rvv25mmjr36206811a5kwdz4760d203pcjx21810nr225913atb1503rvv25mmjr36201016a55kwdz4760d253pcjx21810nr225913atb1503rvv25mmjr36201016a75kwdz4760d323pcjx22510nr2251218atb2503rvv4mmjr36201422a10kwdz4760d403pcjx23210nr2251725atb2503rvv6mmjr36202032a11kwdz4760d503pcjx23210nr2362332atb4503rvv6mmjr36632032a15kwdz4760d603pcjx24011nr2933040atb4503rvv10mmjr36632845a电机功率断路器选型接触器选型热继电器选型端子线选型55kwdz4760d253ptb1503rvv25mmtb1503施耐德osmc32n3d25lc1d0910m5n2lrd12c558atb1503lc1d0910m5ntb150375kwdz4760d323ptb1503rvv25mmtb1503施耐德osmc32n3d32lc1d1210m5n2lrd14c710atb1503lc1d0910m5ntb15039kwdz4760d403ptb1503rvv4mmtb1503施耐德osmc32n3d40lc1d1810m5n2lrd16c9
施耐德接触器,热保护(选型,含功耗等详细参数)
电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D0910M7N52LRD10KN6111370VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D1810M7N70LRD16KN6113170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D1810M7N70LRD21KN7214270VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D2510M7N80LRD22KN7915970VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（国产D2N系列）电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D09M7C60LRD-10C8114170VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D18M7C80LRD-16C8116170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D18M7C80LRD-21C10318370VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D25M7C94LRD-22C10119570VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（进口D系列）。
电机保护器参数设置实例
电机保护器参数设置实例电机保护器是一种用于保护电机免受过载、短路、相序错位等故障的设备。
它通过监测电机的电流、电压和温度等参数来实现对电机的保护。
正确设置电机保护器的参数可以有效地提高电机的安全性和可靠性。
本文将以一个实际案例为例，介绍电机保护器参数设置的方法和注意事项。
假设我们需要为一台功率为10kW的三相异步电动机配置一个电机保护器。
首先，我们需要了解电机的额定电压、额定电流和额定转速等基本参数。
假设该电机的额定电流为20A，额定电压为380V，额定转速为1500转/分。
1. 过载保护参数的设置过载保护是电机保护器的基本功能之一。
它可以防止电机长时间运行在超负荷状态下导致电机损坏。
一般情况下，过载保护器的额定电流应根据电机的额定电流来设置。
根据实际需求，我们可以将过载保护器的额定电流设置为电机额定电流的1.2倍，即24A。
2. 短路保护参数的设置短路保护是电机保护器的另一个重要功能。
它可以防止电机在发生短路故障时受到过大的电流冲击。
短路保护器的额定电流应根据电机的额定电流和线路的短路容量来设置。
根据实际情况，我们可以将短路保护器的额定电流设置为电机额定电流的6-10倍，即120-200A。
3. 电压保护参数的设置电压保护可以防止电机在电压异常的情况下运行，避免电机损坏。
一般情况下，电压保护器的下限电压应设置为电机额定电压的85%，即323V。
当电压低于这个值时，电机保护器将会动作，停止电机运行。
4. 温度保护参数的设置温度保护可以防止电机在温度过高的情况下运行，避免电机过热损坏。
电机保护器通常会配备一个温度传感器，用于监测电机的温度。
我们需要根据电机的绝缘等级和环境温度来设置温度保护器的动作温度。
一般情况下，动作温度应设置为电机的绝缘等级允许的最高温度减去环境温度，再减去一定的安全裕度。
假设电机的绝缘等级为F级，环境温度为40℃，安全裕度为10℃，则动作温度应设置为(155-40-10)℃，即105℃。
