通信网络之传输管线建设流程图

移动网络部2010年工程建设观摩资料（传输管线）

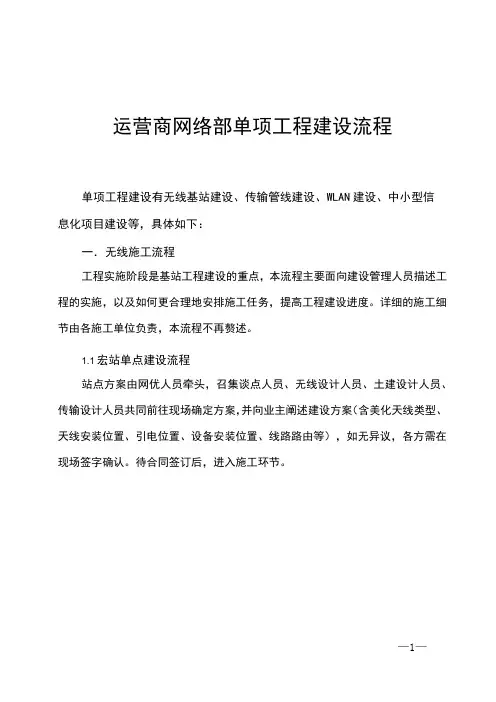

一、传输管线工程建设

一个完整的通信系统由信源、信道、信宿三大部分组成。信道分有线信道及无线信道，通信管线属有线通信信道，为通信提供基本传输媒质。其中有线传输媒质分架空明线、通信电缆、通信光缆、通信电力线（未普及）。本次主要介绍通信管道、光缆建设流程及施工流程。

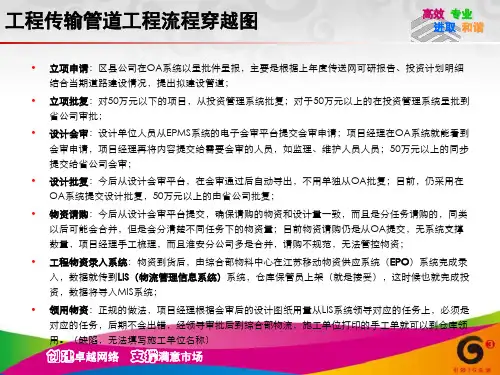

1.1、传输管道建设流程：

接到建设工单派发传输委托委托设计勘察设计出图设计会审委托施工施工单位复堪管道报建施工准备进场施工完工自验管道试通提交交工资料工程量审核监理单位组织初验遗留问题整改试运行终验竣工结算。

1.2、光缆线路工程施工主要工序流程：（8道工序）

路由复测单盘检验光缆配盘路由准备敷设布放接续安装中继段测试验收

1.3、管道工程施工主要工序流程：

（1）管道路由放线；（2）井位定位；（3）管道开挖，水泥路需切割；（4）沟底清理；（5）管口拼接；（6）铺设管道；（7）包封处理；隐蔽签证；（8）管道沟回填；（9）人手孔开挖；（10）人手孔基础打底；（11）基础保养；（12）墙体砌筑；（13）预埋穿钉、拉力环；（14）喇叭口制作（15）墙体外批荡；（16）井底抹八字灰；（17）墙批荡；（18）安装上覆盖、井圈、井盖；（19）标桩埋设；（20）井位回填；路面恢复（21）井号制作；管道试通。

1.4工程建设难点：

（1）地区城乡一体化，各城区、镇区基础设施齐全，绿化、供水、供电其他通信运营商管道、道路建设较为完善，道路迁改、升级段落较多、各职能部门管理部门齐全给新建管道工程报建带来诸多不便。

（2）本地区经济相对繁华、人均收入较高特别是本地靠出租厂房、民房的人居多，协调费用相对较高，给工程协调带来一定难度。

（3）随着经济的迅速发展，人们科普知识随之加强，对移动通信工程建设存在一定的抵制情绪，或反对基站建设，在工程建设过程中施工人员被村民围攻、殴打现象时有发生。

（4）道路完善、经济繁华管道施工围商铺难以协调，使得工程建设进度严重滞后，如寮步镇区。

（5）管道建设报建涉及到的部门多，报建周期长给工程建设带来一定难度，如公路局、市政、园林、环保、消防、治安综合执法、村委、城管、公用事业服务中心、粤港供水、燃气等。

（6）部分繁华段落市政管道已经建设完成，不允许我方自建，只能购买市政管道，涉及购买手续复杂，价格昂贵给工程建设带来不利因素。

（7）桥梁、道路可利用资源少，给部分段落报建带来极大难度。

1.5传输管道工程建设相关图片PVC管材

PVC塑管管材标示

扩口PVC管（常用）

钢管（挂桥、涵洞采用或路面保护）

检验用八角锤

管口检测（直径110mm）

井圈

新建管道测量划线（白石灰划线）

安全施工现场

回填深度检验

花砖路面恢复混泥土路面恢复每回填30cm需夯实1次

手井打基础

人手孔外批荡：

人手孔批荡完成、托架已安装（PVC 未装堵头）

人手孔批荡完成、托架、堵头已安装

井位回填

种植标桩

PVC管敷设

过桥钢管架设

铁笼装设

包封处理

顶管示意图

PVC管三面包封8-10cm

导向仪（控向系统）

液压顶管机

子管布放

管道光缆布放

壁挂（架空）光缆布放

光缆接续

馈线窗封堵（防水）

对引入局的光缆缠扎阻燃胶带

光缆成端
