房屋建筑学外墙节点图

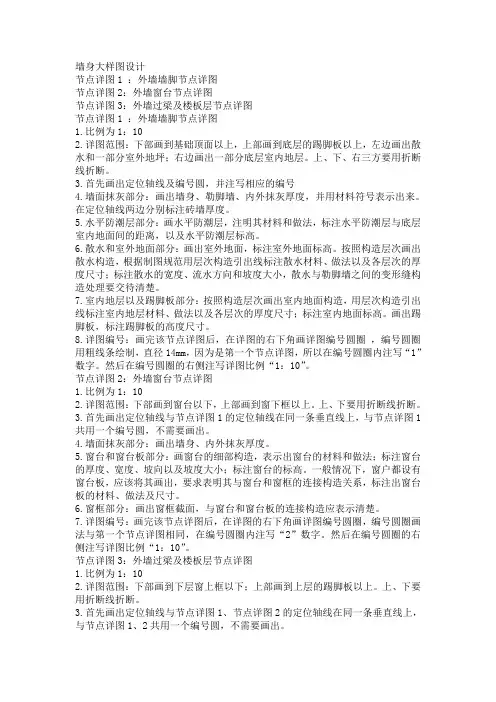

墙身大样图设计
墙身大样图设计节点详图1 ：外墙墙脚节点详图节点详图2：外墙窗台节点详图节点详图3：外墙过梁及楼板层节点详图节点详图1 ：外墙墙脚节点详图1.比例为1：102.详图范围：下部画到基础顶面以上，上部画到底层的踢脚板以上，左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
3.首先画出定位轴线及编号圆，并注写相应的编号4.墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
5.水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
6.散水和室外地面部分：画出室外地面，标注室外地面标高。
按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。
7.室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。
画出踢脚板，标注踢脚板的高度尺寸。
8.详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，编号圆圈用粗线条绘制，直径14mm，因为是第一个节点详图，所以在编号圆圈内注写“1”数字。
然后在编号圆圈的右侧注写详图比例“1：10”。
节点详图2：外墙窗台节点详图1.比例为1：102.详图范围：下部画到窗台以下，上部画到窗下框以上。
上、下要用折断线折断。
3.首先画出定位轴线与节点详图1的定位轴线在同一条垂直线上，与节点详图1共用一个编号圆，不需要画出。
4.墙面抹灰部分：画出墙身、内外抹灰厚度。
5.窗台和窗台板部分：画窗台的细部构造，表示出窗台的材料和做法；标注窗台的厚度、宽度、坡向以及坡度大小；标注窗台的标高。
一般情况下，窗户都设有窗台板，应该将其画出，要求表明其与窗台和窗框的连接构造关系，标注出窗台板的材料、做法及尺寸。
【房地产开发】22张详图，掌握万科积累30年的外墙保温防水做法！
【房地产开发】22张详图，掌握万科积累30年的外墙保温防
水做法！
万科的外墙防水在业界做的最好，可以说滴水不漏，各大房企，来了一波又一波参观的，都没学会，何也？
1.涂料外墙外保温构造节点图
2.窗台防水做法节点详图
3. 面砖墙面门窗顶部节点详图
4.涂料墙面门窗顶部节点详图
5. 面砖墙面门窗侧面节点详图
6. 涂料墙面门窗侧面节点详图
7. 雨棚防水节点详图
8. 天窗防水节点详图
9. 装饰构架防水节点详图
10. 涂料屋面女儿墙防水节点详图
11. 装饰墙垛保温防水节点详图
12. 墙体阳角保温防水节点详图
13. 露台门槛防水节点详图
14.露台栏杆根部防水节点详图
15. 露台墙面防水节点详图
16. 女儿墙与栏板根部防水节点详图
17. 露台.屋面管根部防水节点详图
18. 露台.屋面透气孔根部防水节点详图
19. 屋面落水口防水节点详图
20. 屋面落水口节点图
21. 阳台墙面防水节点详图
22 阳台门槛防水节点详图。
建筑构造作业1--绘制外墙身节点大样(1)
作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
幕墙施工节点做法详图(铝板幕墙、石材幕墙、玻璃幕墙)
图3-99 石材装饰线条节点
图3-100 石材与幕墙立杆连接节点
图3-101 石材与幕墙横杆杆连接节点
图3-102 背栓石材节点
图3-103 干挂花岗石幕墙阳角节点
图3-104 干挂花岗石幕墙135阳角节点
图3-105 干挂花岗石幕墙阴角节点
图3-106 铝合金百页窗竖剖节点
图3-107 石材包梁与百页窗连接竖剖节点
图3-92c 石材面板与单元组件连接节点
图3-93a 石材面板与单元组件连接节点
图3-93b 石材面板与单元组件连接节点
图3-94 石材与包女儿墙节点
图3-95 石材做滴水线节点
图3-96 石材与隐框窗下口连接节点
图3-97 石材与隐框窗上口连接节点
图3-98 石材与隐框窗立杆连接节点
图3-125 微晶玻璃与幕墙框架系统的连接
图3-126 微晶玻璃与幕墙框架系统的连接
图3-127 蝴蝶钩连接
图3-129 L形钩连接
图3-128 钢销式连接
图3-130 K型背栓式连接
图3-131 K型背栓式连接
图3-132 J型背栓式连接
图3-133 H型挂件连接
图3-134 H型挂件连接
图3-26 转角节点
图3-27 铝板包角节点
图3-28 铝板幕墙阳角转角节点
图3-29 女儿墙单层铝板压顶构造
图3-30 铝板幕墙女儿墙收口节点图
图3-39a 铝板横剖节点
图3-39b 铝板竖剖节点
图3-40a 铝板横剖节点
图3-40b 铝板竖剖节点
图3-41a 铝板横剖节点
图3-41b 铝板竖剖节点
图3-21 铝板幕墙节点
图3-22a 铝板幕墙横剖典型节点
建筑构造节点详图 墙身 P435结构详图
房屋建筑构造31外墙节点详图-全文可读
目录
1 知识3.1 基础和地下室 2 知识3.2 墙体构造 3 知识3.3 楼板层构造 4 知识3.4 饰面层装修构造 5 知识3.5 门与窗构造
·（5）相邻建筑物之间的基础处理
·为保证原有建筑物的安全和正常使用，新建建筑物 的基础埋深应浅于原有建筑物基础。当新建建筑物 的基础埋深必须大于原有建筑物基础时，两建筑物 之间应保持一定的净距。两建筑物间的水平距离， 一般应该控制在其基础底面高差的1～2倍，如图所 示。
·当上述要求不能满足时，应采取特殊的施工措施， 如分段施工、设置临时加固支撑或打板桩、地下连 续墙等，保证原有建筑基础的安全。
根据工程特点及各工序间的关系分区 平行流 水作业 ，均衡 生产， 保证业 主要求 的工期 。机械 设备配 套：根 据本合 同段的 工程量 及工期 要求， 调配高 功效的 机械设 备，科 学配置 生产要 素，组 建功能 匹配、 良 性运作的施工程序，充分发挥机械设 备的生 产能力 。
3.1 基础和地下室
根据工程特点及各工序间的关系分区 平行流 水作业 ，均衡 生产， 保证业 主要求 的工期 。机械 设备配 套：根 据本合 同段的 工程量 及工期 要求， 调配高 功效的 机械设 备，科 学配置 生产要 素，组 建功能 匹配、 良 性运作的施工程序，充分发挥机械设 备的生 产能力 。
3.1 基础和地下室
·地基土层在荷载作用下将产生压缩变形，随着土层 深度的增加土的压缩变形逐渐减小，在达到一定深 度以后土的压缩变形则可忽略不计，地基、基础与 荷载的传递如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计任务书
目的要求 设计条件 设计内容及深度 图纸要求
作业二 外墙墙身节点详图
一、目的要求
通过本作业掌握屋顶檐口外的外墙墙 身剖面构造，训练绘制和识读施工图 的能力。 图2-4 附图-1
作业二 外墙墙身节点详图
二、设计条件
1．西安地区某住宅楼外墙。 2．砖混结构，横墙承重，内外墙厚均240。 3．采用预应力钢筋砼空心楼板，板厚120。 4．内墙面为中等抹灭，外墙面装修由学生自定。 5．采用木窗或其它类型窗。 6．房间平面尺寸为：开间3300，进深4500， 层高2800。 7．层数为三层。
（6）按层次画出室内地面构造，并 用多层构造引出线标注各层厚
度、材料及做法，画踢脚板，
标注室内地面标高。图2-7(a)
（7）标图名及详图符号。图2-1
作业二 外墙墙身节点详图
2．绘制窗台节点详图
比例 1：10
包括窗台以下至窗框以上部分。图2-2
（1）画出窗台（室内、室外）的细部构造， 表明窗台的材料、形状和饰面做法， 标注窗台的厚度、宽度尺寸及窗台顶
作业二 外墙墙身节点详图
三、设计内容及深度
包括墙脚、窗台、过梁与楼板层节点。
各节点的定位轴线应对齐。具体深度要求如 下：
作业二 外墙墙身节点详图
1．绘制墙脚节点详图
（1）画定位轴线及编号圆圈。 （2）画墙身，墙身应绘出砖的灰缝，砖不用 材料符号。表明墙与轴线的关系。图2-5 （3）画勒脚及内外墙装修，表明厚度，并绘 出其材料符号。 （4）画出水平防潮层，表明位置、材料和做法。
比例 1：10
包括底层窗台以下至基础以上部分。图2-1
作业二 外墙墙身节点详图
（5）按构造层次画出散水（或明沟）和室外 地面，并按制图标准用多层构造引出线标注 其材料、做法和尺寸。
标注散水宽度、坡度方向和坡度值。 标注室外地坪标高。 图2-1
绘出散水与勒脚之间缝的构造处理。
作业二 外墙墙身节点详图
线条、文字均要符合制图标准 图标
图2-4附图-1附图-2
设计题目
班 级
图号
姓 名
图名
日期
指导教师
成绩
பைடு நூலகம்
图标
面的标高，室外窗台应画出坡度。
（2）画窗框，要求其位置应正确，断面与 形状应准确。 图2-6
作业二 外墙墙身节点详图
（3）画出贴脸、筒子板等装修做法（如设 有贴脸、筒子板等），要求其与窗框、 墙面抹灰层的关系位置应正确。
作业二 外墙墙身节点详图
3．绘制过梁与楼板层节点详图 比例 1：10
包括底层窗框以下至二层楼踢脚板以上部分。
（1）画窗过梁，表明材料、做法和尺寸，
标注过梁底面标高。
（2）按层次画出楼板层各层构造（楼地面、 楼板、顶棚），并用多层构造引出线
标注各层厚度、材料和做法，标注楼
面标高。注意楼板与墙体的连接关系。 图2-3 图2-5 图2-7(b)附图-1
作业二 外墙墙身节点详图
四、图纸要求
用3#图纸1张以铅笔或墨线绘成
