钢结构平台设计计算书
钢结构计算书范本
钢结构计算书范本摘要：一、钢结构计算书的概述1.钢结构计算书的定义与作用2.钢结构计算书的内容与结构二、钢结构计算书的编制流程1.确定钢结构工程设计要求2.钢结构材料的选择与计算3.钢结构构件的计算与分析4.钢结构连接件的计算与分析5.钢结构节点的设计与计算6.钢结构施工图的绘制与审核三、钢结构计算书的具体要求1.计算书的规范与标准2.计算书的准确性与完整性3.计算书的可读性与可操作性四、钢结构计算书范例1.范例一：轻钢厂房结构计算书2.范例二：钢结构桥梁计算书3.范例三：高层钢结构建筑计算书正文：钢结构计算书是钢结构工程设计、施工中必不可少的文件，它对保证钢结构工程的安全性、稳定性及经济性具有至关重要的作用。
本文将对钢结构计算书的概述、编制流程、具体要求及范例进行详细阐述。
一、钢结构计算书的概述钢结构计算书是在钢结构工程设计、施工过程中，依据国家相关规范、标准，对钢结构构件、连接件及节点进行强度、刚度、稳定性等方面的计算与分析的书面文件。
它主要包括钢结构工程设计要求、材料选择与计算、构件计算与分析、连接件计算与分析、节点设计与计算、施工图绘制等内容。
二、钢结构计算书的编制流程钢结构计算书的编制流程主要包括以下几个方面：1.确定钢结构工程设计要求：根据工程类型、用途、荷载条件等因素，明确钢结构工程的设计要求。
2.钢结构材料的选择与计算：根据设计要求，选择合适的钢结构材料，并进行材料规格、数量等方面的计算。
3.钢结构构件的计算与分析：对钢结构构件进行强度、刚度、稳定性等方面的计算与分析，确保构件在荷载作用下的安全性能。
4.钢结构连接件的计算与分析：对钢结构连接件进行强度、刚度、稳定性等方面的计算与分析，确保连接件在荷载作用下的安全性能。
5.钢结构节点的设计与计算：对钢结构节点进行强度、刚度、稳定性等方面的设计及计算，确保节点在荷载作用下的安全性能。
6.钢结构施工图的绘制与审核：根据计算结果，绘制钢结构施工图，并进行审核，确保施工图的准确性、完整性及可操作性。
(完整)钢结构平台计算书
钢结构平台设计说明书设计：校核：太原市久鼎机械制造有限公司二零一四年十月目录1．设计资料。
.。
.。
..。
.。
.。
....。
...。
.。
..。
..。
.。
..。
.。
..。
.。
..。
.。
. .....。
.。
.。
.。
..。
..。
.。
..。
.。
.。
.。
.。
(3)2．结构形式。
.。
....。
....。
.。
..。
.。
.。
.。
.。
.。
..。
.。
.。
..。
.。
..。
...。
.。
.。
...。
.。
.。
.。
.。
..。
..。
....。
....。
..33．材料选择.。
..。
.。
......。
.。
.。
......。
...。
..。
..。
..。
.。
..。
.。
...。
.。
.。
..。
...。
.。
.。
.。
.。
..。
.。
..。
...。
34．铺板设计。
....。
.。
..。
.。
....。
..。
.........。
..。
.。
...。
...。
...。
.。
...。
.。
....。
.。
...。
...。
.。
..。
.。
.. (3)5．加劲肋设计。
..。
..。
..。
.。
...。
..。
....。
.。
.........。
.。
.。
...。
...... .。
...。
......。
.。
.。
.。
..。
...。
.56．平台梁..。
.。
.。
.。
..。
..。
.。
..。
.。
.。
.。
..。
.。
.。
..。
...。
.。
.。
.。
.。
..。
..。
...。
...。
.......。
..。
.....。
.。
.。
.。
.。
66.1 次梁设计。
...。
..。
......。
.。
...。
.。
..。
..。
..。
.。
...。
..。
.。
...。
.。
.。
.。
..。
..。
.。
..。
.。
.。
.。
..。
....。
.。
.。
.。
66.2 主梁设计。
..。
..。
..。
.。
..。
.。
.。
...。
....。
.。
.。
.。
..。
.。
..。
.。
.。
..。
.。
..。
..。
..。
.。
..。
..。
....。
.。
.。
.。
..。
77．柱设计.。
.......。
.。
.。
...。
..。
.。
.。
..。
.。
.。
.。
.。
.。
..。
.。
.。
......。
钢结构平台设计计算书
钢结构平台设计计算书 Prepared on 22 November 2020哈尔滨工业大学（威海）土木工程钢结构课程设计计算书姓名：***学1指导教师：***二零一五年七月土木工程系钢结构平台设计计算书一、设计资料某厂房内工作平台，平面尺寸为18×9m 2（平台板无开洞），台顶面标高为 +，平台上均布荷载标准值为12kN/m 2，设计全钢工作平台。
二、结构形式平面布置，主梁跨度9000mm ，次梁跨度6000mm ，次梁间距1500mm ，铺板宽600mm ，长度1500mm ，铺板下设加劲肋，间距600mm 。
共设8根柱。
图1 全钢平台结构布置图三、铺板及其加劲肋设计与计算1、铺板设计与计算（1）铺板的设计铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43 型焊条，钢材弹性模量25N/mm 102.06E ⨯=，钢材密度33kg/mm 1085.7⨯=ρ。
（2）荷载计算平台均布活荷载标准值： 212q m kN LK =6mm 厚花纹钢板自重： 2D 0.46q m kN K =恒荷载分项系数为，活荷载分项系数为。
均布荷载标准值： 2121246.0q m kN k =+= 均布荷载设计值： 235.174.1122.146.0q m kN k =⨯+⨯= （3）强度计算 花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为：（4）挠度计算取520.110, 2.0610/E N mm β==⨯ 设计满足强度和刚度要求。
2、加劲肋设计与计算图2加劲肋计算简图（1）型号及尺寸选择选用钢板尺寸680⨯—，钢材为Q235。
加劲肋与铺板采用单面角焊缝，焊角尺寸6mm ，每焊150mm 长 度后跳开50mm 。
此连接构造满足铺板与加 劲肋作为整体计算的条件。
加劲肋的计算截面为图所示的T 形截面，铺板计算宽度为15t=180mm ，跨度为。
钢结构计算书范本
钢结构计算书范本（实用版）目录一、钢结构计算书概述二、钢结构计算书的基本原则三、钢结构计算书的主要内容四、钢结构计算书的注意事项五、钢结构计算书的范本示例正文一、钢结构计算书概述钢结构计算书是对钢结构工程进行设计、施工和验收的重要依据。
钢结构计算书详细记录了钢结构的各项技术参数，包括材料性能、构件尺寸、连接方式等，以确保钢结构工程的安全、稳定和可靠。
二、钢结构计算书的基本原则1.遵守国家现行设计规范和标准：钢结构计算书应遵循我国现行的钢结构设计规范，如《钢结构设计规范》（GB 50017-2017）等。
2.科学合理：钢结构计算书应根据工程实际情况，充分考虑各种受力因素，保证计算结果的科学性和合理性。
3.完整严谨：钢结构计算书应包含完整的计算过程和详细的计算说明，保证计算书的完整性和严谨性。
三、钢结构计算书的主要内容1.钢结构的材料性能：包括钢材的种类、规格、力学性能等，应符合国家现行标准的规定。
2.钢结构的构件尺寸：包括梁、柱、桁架等各构件的尺寸，应根据设计要求和受力分析结果确定。
3.钢结构的连接方式：包括焊缝连接、螺栓连接等，应根据构件类型和受力特点选择合适的连接方式。
4.钢结构的受力分析：包括荷载计算、内力分析、稳定性分析等，应根据工程实际情况进行详细分析。
5.钢结构的计算结果：包括各构件的应力、应变、挠度等计算结果，应根据设计要求进行对比分析。
四、钢结构计算书的注意事项1.保证计算书的规范性：计算书应按照设计规范的要求进行编制，确保计算书的规范性和可读性。
2.注意计算过程的准确性：计算书应仔细核对计算公式和数据，确保计算结果的准确性。
3.注重计算书的完整性：计算书应包含完整的计算过程和详细的计算说明，以便于设计、施工和验收人员查阅。
五、钢结构计算书的范本示例【此处省略范本示例】总之，钢结构计算书是钢结构工程设计、施工和验收的重要依据。
钢结构设计计算书模板(完整版).doc
钢结构设计计算书模板(完整版).doc 模板一：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 构件荷载2.2 材料性能参数2.3 抗震设计参数2.4 稳定分析要求2.5 设计方法与规范三、结构荷载计算与抗震设防3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、钢结构稳定性计算4.1 弯曲构件稳定性计算4.2 抗扭构件稳定性计算4.3 桁架稳定性计算4.4 纵向受压构件稳定性计算五、钢结构设计计算5.1 钢框架结构设计计算5.2 钢桁架结构设计计算5.3 钢梁设计计算5.4 钢柱设计计算六、连接设计与计算6.1 框架节点设计与计算6.2 梁柱连接设计与计算6.3 钢板连接设计与计算附录一：设计图纸附录二：设计计算表格附件：1. 钢结构设计荷载计算表格2. 结构稳定性计算程序代码3. 抗震设计参数表格法律名词及注释：1. 施工总承包合同：指由建设单位委托给总承包单位进行工程施工，包括承包义务、承包地点、承包价格等细则的协议。
2. 建设工程法：指中华人民共和国法律关于建设工程的规定，其中包括建设工程的设计、施工、验收等方面的规章。
3. 建造设计报告：指用于描述建造设计方案的文档，其中包括建造构造、设备配置等设计要求。
模板二：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 结构强度2.2 振动与舒适性要求2.3 对称性和定位要求2.4 材料要求2.5 工作性能要求三、荷载计算与分析3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、结构设计计算4.1 结构分析4.2 框架结构设计计算4.3 桁架结构设计计算4.4 平面刚性连接设计计算五、钢结构节点设计5.1 立柱与梁的节点设计5.2 钢板连接设计5.3 焊接节点设计5.4 螺栓连接设计六、稳定性计算6.1 弯曲构件稳定性计算6.2 抗扭构件稳定性计算6.3 梁柱系统的整体稳定性计算附录一：设计图纸附录二：设计计算表格附件：1. 结构设计荷载计算表格2. 结构分析与设计计算软件3. 结构稳定性计算程序代码法律名词及注释：1. 建造法：指中华人民共和国法律关于建造方面的规定，其中包括建造设计、施工、防火等方面的规章。

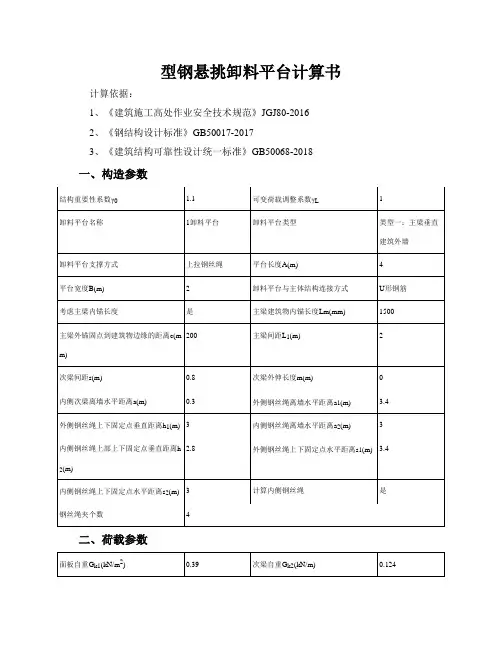

型钢悬挑卸料平台计算书
型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-20162、《钢结构设计标准》GB50017-20173、《建筑结构可靠性设计统一标准》GB50068-2018一、构造参数二、荷载参数主梁自重G k3(kN/m) 0.172 栏杆、挡脚板类型栏杆、冲压钢脚手板挡板栏杆、挡脚板自重G k4(kN/m) 0.15 安全网设置设置密目安全网安全网自重G k5(kN/m) 0.01 施工活荷载Q k1(kN/m2) 2堆放荷载Pk(kN) 5 堆放荷载作用面积S(m2) 2施工活荷载动力系数 1.3三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算面板类型冲压钢脚手板面板厚度t(mm) 10 截面抵抗矩W(cm3) 16.67 抗弯强度设计值[f](N/mm2) 205 面板受力简图如下：计算简图取单位宽度1m进行验算q=γ0[1.3×G k1×1+1×1.5×(1.3×Q k1+P k/S)×1]=1.1×[1.3×0.39×1+1×1.5×(1.3×2+5/2)×1]=8.973kN/mq静=1.1×1.3×G k1×1=1.1×1.3×0.39×1=0.558kN/mq活=1.1×1×1.5×(1.3×Q k1+P k/S)×1=1.1×1×1.5×(1.3×2+5/2)×1=8.415kN/m抗弯验算：M max=0.1×q静×s2+0.117×q活×s2=0.1×0.558×0.82+0.117×8.415×0.82=0.666kN·mσ=M max/ W=0.666×106/(16.67×103)=39.942N/mm2<[f]=205N/mm2面板强度满足要求！五、次梁验算次梁类型槽钢次梁型钢型号12.6号槽钢截面惯性矩I x(cm4) 391.47 截面抵抗矩W x (cm3) 62.14抗弯强度设计值[f](N/mm2) 205 弹性模量E(N/mm2) 206000 次梁内力按以两侧主梁为支承点的简支梁计算：承载能力极限状态：q1=γ0[(1.3×G k1+1×1.5×1.3×Q k1)×s+1.3×G k2]=1.1×[(1.3×0.39+1×1.5×1.3×2)×0.8+1.3×0.1237]=4.055kN/m p1=1.1×1×1.5×P k=1.1×1×1.5×5=8.25kN正常使用极限状态：q2=(G k1+Q k1)×s+G k2=(0.39+2)×0.8+0.1237=2.036kN/mp2=P k=5kN1、抗弯强度计算简图M max=q1(L12/8-m2/2)+p1×L1/4=4.055×(22/8-02/2)+8.25×2/4=6.153kN.mσ=M max/(γx W X)=6.153×106/(1.05×62.14×103)=94.296N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图νmax=q2L14/(384EI x)(5-24(m/L1)2)+p2L13/(48EI x)=2.036×20004/(384×206000×391.47×104 )×(5-24(0/2)2)+5×20003/(48×206000×391.47×104)=0.527mm<[ν]=L1/250=2000/250=8m m次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1×B/2=4.055×2/2=4.055kN正常使用极限状态：R2=q2×B/2=2.036×2/2=2.036kN六、主梁验算根据《建筑施工高处作业安全技术规范》（JGJ80-2016），主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：承载能力极限状态：外悬挑段：q1=γ0γG×(G k3+G k4+G k5)=1.1×1.3×(0.172+0.150+0.010)=0.475kN/mp1=γ0γLγQ×P k/2=1.1×1×1.5×5/2=4.125kNR1=4.055kN内锚固段：q=γ0γG×G k3=1.1×1.3×0.172=0.246kN/m正常使用极限状态：外悬挑段：q2=G k3+G k4+G k5=0.172+0.150+0.010=0.332kN/mp2=P k/2=2.5kN2内锚固段：q'=G k3=0.172kN/m1、强度验算计算简图弯矩图(kN·m)剪力图(kN)M max=8.483kN·mN=R外/tanα=R外/(h1/s1)= 10.681/(3.000/3.400)=12.105kNσ=M max/(γx W X)+N/A=8.483×106/(1.05×108.300×103)+12.105×103/(21.95×102)=80.115 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=2.738mm<[ν]=(a1+c)/250.00=(3400.00+200)/250.00=14.400mm主梁挠度满足要求！3、支座反力计算剪力图(kN)设计值：R外=10.681kN剪力图(kN)标准值：R'外=5.734kN如果外侧钢丝绳出现断裂，要求内侧钢丝绳能独立承担支撑作用，由于平台的受力情况发生了改变，故应重新建立计算模型计算：1、强度验算计算简图弯矩图(kN·m)剪力图(kN)R内=12.379kNM max=6.547kN·mN=R内/tanα=R内/(h2/s2)= 12.379/(2.800/3.000)=13.263kNσ=M max/(γx W X)+N/A=6.547×106/(1.05×108.300×103)+13.263×103/(21.95×102)=63.616 N/mm2<[f]=205.000 N/mm2主梁强度满足要求！2、挠度验算计算简图变形图(mm)νmax=1.686mm<[ν]=(a2+c)/250.000=(3000.00+200)/250.000=12.800mm主梁挠度满足要求！3、支座反力计算剪力图(kN)R内=12.379kN剪力图(kN)标准值：R'内=6.625kN七、钢丝绳验算钢丝绳型号6×37 钢丝绳直径21.5 钢丝绳的钢丝破断拉力F g(kN) 322 抗拉强度为(N/mm2) 1850 不均匀系数α0.82 安全系数K 10花篮螺栓外侧钢丝绳与主梁夹角α=arctan(h1/s1)=41.424°sinα=sin41.424°=0.662内侧钢丝绳与主梁夹角β=arctan(h2/s2)=43.025°sinβ=sin43.025°=0.682标准值：T'=Max[R'外/sinα,R'内/sinβ]=Max[5.734/0.662,6.625/0.682]=9.710kN 设计值：T=Max[R外/sinα,R内/sinβ]=Max[10.681/0.662,12.379/0.682]=18.142kN 由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算[Fg]=aF g/K=0.820×322.000/10.000=26.404kN>T'=9.710kN钢丝绳强度满足要求！八、拉环验算拉环直径d(mm) 20 抗拉强度(N/mm2) 65节点二σ=T/(2A)=18.142×103/[2×3.14×(20/2)2]=28.889 N/mm2 < [f]= 65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm) 6 钢丝绳下节点拉环焊缝长度lw(mm) 120 角焊缝强度设计值f f w(N/mm2) 160节点三σf=T/(h e×l w)=18.142×103/(6.000×120.000)=25.197N/mm2<f f w=160N/mm2 拉环焊缝强度满足要求！。
平台钢结构计算书
钢平台课程设计计算书一、结构布置1、梁格布置：按柱网尺寸布置。
L=9.0m ， D=5.4m ，a=b=0.9m 。
2、连接方案：主梁与柱、次梁与主梁之间均采用高强度螺栓铰接连接，定位螺栓采用粗制；次梁与主梁的上翼缘平齐；平台板与梁采用焊接。
3、支撑布置：根据允许长细比，按构造要求选择角钢型号。
二、平台钢铺板设计 1、尺寸确定根据平台荷载、构造要求及平面布置情况，平台铺板的厚度取为6mm 。
平台铺板采用有肋铺板，板格面积取为0.9m×5.4m ，即相邻两次梁中心间距为0.9m ，加劲肋中心间距为0.9m ，此处加劲肋间距参考铺板厚度的100~150倍取值。
加劲肋采用扁钢，其高度一般为跨度的1/15~1/12，且不小于高度的1/15及5mm ，故取扁钢肋板高度60mm ，厚度6mm 。
2、铺板验算验算内容包括铺板强度和铺板刚度。
（1） 荷载效应计算铺板承受的荷载包括铺板自重和板面活荷载，计算如下： 铺板自重标准值： 6278509.86100.462G q kN m --=⨯⨯⨯=铺板承受标准荷载：280.4628.462k q kN m -=+=铺板承受的荷载设计值：21.20.462 1.4811.7544q kN m =⨯+⨯=铺板跨度b=900mm,加劲肋间距a=900mm ，b/a=1<2，因此，应按四边简支平板计算铺板最大弯矩。
查表2-1得：22max 0.049711.75440.90.4732M qa kN m α==⨯⨯=（2） 铺板强度验算铺板截面的最大应力为：22max 22-6660.473278.86215610M N mm f N mm t σ⨯===<=⨯ 满足要求。
（3） 铺板刚度验算 查表2-1得：434max311398.462100.99000.0433 5.4[]61502.0610610k q a mm mm Et ωβω-⨯⨯==⨯=<==⨯⨯⨯（4） 铺板加劲肋验算板肋自重标准值：2978509.8660100.028p kN m -=⨯⨯⨯⨯= 加劲肋可按两端支撑在平台板次梁上的简支梁计算，其承受的线荷载为：恒荷载标准值：10.4620.90.0280.4438p kN m =⨯+=活荷载标准值：20.987.2p kN =⨯=加劲肋的跨中最大弯矩设计值为:221(1.20.4438 1.47.2)0.9 1.0888qM l kN m ==⨯⨯+⨯⨯=加劲肋计算截面可按加劲肋和每侧铺板15t （t 为铺板厚度）的宽度参与共同作用，计算截面如图3所示。
钢结构设计计算书（参考版）
钢结构设计计算书（参考版）门式刚架⼚房设计计算书⼀、设计资料该⼚房采⽤单跨双坡门式刚架，⼚房跨度21m ，长度90m ，柱距9m ，檐⾼7.5m ，屋⾯坡度1/10。
刚架为等截⾯的梁、柱，柱脚为铰接。
材料采⽤Q235钢材，焊条采⽤E43型。
22750.6450/160/mm EPS mm N mm g mm ≥2y 屋⾯和墙⾯采⽤厚夹芯板，底⾯和外⾯⼆层采⽤厚镀锌彩板，锌板厚度为275/gm ；檩条采⽤⾼强镀锌冷弯薄壁卷边Z 形钢檩条，屈服强度f ，镀锌厚度为。
(不考虑墙⾯⾃重) ⾃然条件：基本风压：20.5/O W KN m =，基本雪压20.3/KN m 地⾯粗糙度B 类⼆、结构平⾯柱⽹及⽀撑布置该⼚房长度90m ，跨度21m ，柱距9m ，共有11榀刚架，由于纵向温度区段不⼤于300m 、横向温度区段不⼤于150m ，因此不⽤设置伸缩缝。
檩条间距为1.5m 。
⼚房长度>60m ，因此在⼚房第⼆开间和中部设置屋盖横向⽔平⽀撑；并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆；同时应该在与屋盖横向⽔平⽀撑相对应的柱间设置柱间⽀撑，由于柱⾼<柱距，因此柱间⽀撑不⽤分层布置。
（布置图详见施⼯图）三、荷载的计算1、计算模型选取取⼀榀刚架进⾏分析，柱脚采⽤铰接，刚架梁和柱采⽤等截⾯设计。
⼚房檐⾼7.5m ，考虑到檩条和梁截⾯⾃⾝⾼度，近似取柱⾼为7.2m ；屋⾯坡度为1：10。
因此得到刚架计算模型：2.荷载取值屋⾯⾃重：屋⾯板：0.182/KN m 檩条⽀撑：0.152/KN m 横梁⾃重：0.152/KN m 总计：0.482/KN m 屋⾯雪荷载：0.32/KN m屋⾯活荷载：0.52/KN m （与雪荷载不同时考虑）柱⾃重：0.352/KN m风载：基本风压200.5/W kN m = 3.各部分作⽤荷载：（1）屋⾯荷载：标准值： 10.489 4.30/cos KN M θ柱⾝恒载：0.359 3.15/KN M ?=（2）屋⾯活载屋⾯雪荷载⼩于屋⾯活荷载，取活荷载10.509 4.50/cos KN M θ=（3）风荷载010 1.0k z s z s h m ωµµωµµ=≤ 以风左吹为例计算，风右吹同理计算：根据公式计算:根据查表，取，根据门式刚架的设计规范，取下图：（地⾯粗糙度B 类）风载体形系数⽰意图2122231.00.250.50.125/0.1259 1.125/1.0 1.00.50.50/0.509 4.5/1.00.550.50.275/0.2759 2.475/1.00.650kN m q kN m kN m q kN m kN m q kN m ωωωω∴=??==?==-??=-=-?=-=-??=-=-?=-=-??k k k k 迎风⾯侧⾯，屋顶，背风⾯侧⾯，屋顶24.50.325/0.3259 2.925/kN m q kN m =-=-?=-，荷载如下图：kn/m4.内⼒计算：（1）截⾯形式及尺⼨初选：梁柱都采⽤焊接的H 型钢68梁的截⾯⾼度h ⼀般取(1/301/45)l,故取梁截⾯⾼度为600mm ；暂取H600300，截⾯尺⼨见图所⽰柱的截⾯采⽤与梁相同8668612522.0610947210 1.9510, 2.06105201010 1.0710x EA kn EI kn m --==?=?=??（2）截⾯内⼒：根据各个计算简图，⽤结构⼒学求解器计算，得结构在各种荷载作⽤下的内轴⼒(拉正，压为负)向作⽤，风荷载只引起剪⼒不同，⽽剪⼒不起控制作⽤)按承载能⼒极限状态进⾏内⼒分析，需要进⾏以下可能的组合：① 1.2*恒载效应+1.4*活载效应② 1.2*恒载效应+1.4*风载效应③ 1.2*恒载效应+1.4*0.85*{活载效应+风载效应}取四个控制截⾯：如下图：各情况作⽤下的截⾯内⼒内⼒组合值控制内⼒组合项⽬有：①＋M max 与相应的N ，V(以最⼤正弯矩控制) ②－M max 与相应的N ，V(以最⼤负弯矩控制) ③ N max 与相应的M ，V(以最⼤轴⼒控制) ④ N min 与相应的M ，V(以最⼩轴⼒控制) 所以以上内⼒组合值，各截⾯的控制内⼒为：1-1截⾯的控制内⼒为0120.5848.45M N KN Q KN ==-=-，，2-2截⾯的控制内⼒为335.33120.5848.45M KN M N KN Q KN =-?=-=-，， 3-3截⾯的控制内⼒为335.3364.30115.40M KN M N KN Q KN =-?=-=，， 4-4截⾯的控制内⼒为246.7857.82 5.79M KN M N KN Q KN =?=-=，， A ：刚架柱验算：取2-2截⾯内⼒平⾯内长度计算系数：00010.520.45 1.4620.45 1.46 2.667.27.2 2.6619.1x R R l K I H H Mµµ=+==∴=+?==?=c I ，其中K=，，，7200/23600mm ==0Y 平⾯外计算长度：考虑压型钢板墙⾯与墙梁紧密连接，起到应⼒蒙⽪作⽤，与柱连接的墙梁可作为柱平⾯外的⽀承点，但为了安全起见计算长度按两个墙梁间距考虑，即H19100360081.658.423461.6x y λλ∴====，⑴局部稳定验算构件局部稳定验算是通过限制板件的宽厚⽐来实现的。
钢结构计算书范本
钢结构计算书范本摘要：一、钢结构计算书概述1.钢结构计算书的定义和作用2.钢结构计算书的内容和结构二、钢结构计算书编制流程1.确定钢结构工程设计要求2.收集相关设计资料和数据3.选择合适的钢结构计算方法4.编制钢结构计算书三、钢结构计算书的主要内容1.钢结构构件的类型和尺寸2.钢结构构件的受力分析和计算3.钢结构构件的连接方式和计算4.钢结构构件的稳定性分析和计算5.钢结构构件的疲劳分析和计算四、钢结构计算书编制注意事项1.遵循相关设计规范和标准2.确保计算准确性和可靠性3.考虑施工可行性和经济性4.与其他专业设计人员协同合作正文：钢结构计算书是钢结构工程设计中至关重要的一部分，它对保证钢结构的安全性、稳定性以及经济性具有重要作用。
本文将针对钢结构计算书的编制进行详细介绍。
一、钢结构计算书概述钢结构计算书是对钢结构构件在各种荷载作用下的受力、变形、稳定性以及疲劳等进行分析和计算的文件。
它主要包括钢结构构件的类型和尺寸、受力分析和计算、连接方式和计算、稳定性分析和计算、疲劳分析和计算等内容。
钢结构计算书的编制目的是确保钢结构工程设计的安全性、稳定性和经济性，满足工程的使用要求。
二、钢结构计算书编制流程钢结构计算书的编制需要遵循一定的流程，包括以下几个步骤：1.确定钢结构工程设计要求：根据工程项目的功能、用途、环境条件等因素，明确钢结构工程的设计要求。
2.收集相关设计资料和数据：包括工程地质勘察报告、建筑设计图纸、施工技术要求等。
3.选择合适的钢结构计算方法：根据工程特点和设计要求，选择合适的钢结构计算方法，如弹性理论、极限状态设计法等。
4.编制钢结构计算书：依据相关设计规范和标准，对钢结构构件进行受力、变形、稳定性以及疲劳等方面的分析和计算，并形成计算书。
三、钢结构计算书的主要内容钢结构计算书主要包括以下内容：1.钢结构构件的类型和尺寸：根据工程设计要求，明确钢结构构件的类型（如梁、柱、桁架等）和尺寸。
钢结构平台设计计算书》
钢结构平台设计计算书》本文档旨在介绍钢结构平台设计计算书的背景和目的。
设计计算书是在钢结构平台设计过程中进行计算和分析的重要文件，它包含了对平台结构的设计计算方法、负荷计算、应力分析以及安全性评估等内容。
通过细致的计算和分析，设计计算书能够确保钢结构平台的稳定性、安全性和可靠性，为工程师提供了科学依据，同时也为相关法律规定的合规要求提供了满足。
本文档旨在介绍钢结构平台设计计算书的背景和目的。
设计计算书是在钢结构平台设计过程中进行计算和分析的重要文件，它包含了对平台结构的设计计算方法、负荷计算、应力分析以及安全性评估等内容。
通过细致的计算和分析，设计计算书能够确保钢结构平台的稳定性、安全性和可靠性，为工程师提供了科学依据，同时也为相关法律规定的合规要求提供了满足。
本文档将详细介绍钢结构平台设计计算书的编制目的、使用范围、相关依据以及编制流程等内容，为设计师和工程师提供实用的指导和参考。
通过本文档，读者将了解到钢结构平台设计计算书的重要性，以及如何根据相关规范和标准进行计算和分析，从而确保钢结构平台的结构安全和性能达到设计要求。
本文档将详细介绍钢结构平台设计计算书的编制目的、使用范围、相关依据以及编制流程等内容，为设计师和工程师提供实用的指导和参考。
通过本文档，读者将了解到钢结构平台设计计算书的重要性，以及如何根据相关规范和标准进行计算和分析，从而确保钢结构平台的结构安全和性能达到设计要求。
设计计算书的编制需要专业的知识和经验，设计师和工程师应该具备钢结构平台设计的相关背景和技能。
本文档旨在为相关人员提供必要的指引和参考，但并不代替实际经验和专业判断。
读者在使用本文档时，应根据实际情况灵活应用其中的方法和计算，确保设计计算书的准确性和可靠性。
通过本文档的研究和应用，读者将能够全面了解钢结构平台设计计算书的编制要求和方法，提高设计师和工程师在设计过程中的计算和分析能力，从而为钢结构平台设计提供更好的技术支持和质量保障。
600顿静载钢平承载力台验算书及设计书
钢平台结构计算书编制：审核：批准：二〇二〇年一月静载荷试验钢平台结构计算书一、概述1.1 单桩竖向抗压静载试验概述单桩竖向抗压静载试验（以下简称单桩静载），适用于检测单桩的竖向抗压承载力。
既可用于设计阶段的试验桩检验，也可用于施工阶段工程桩抽样检测。
1.2 平板载荷试验概述平板载荷试验，适用于检测浅部天然地基、处理土地基和复合地基的承载力；可确定承压板下应力主要影响范围内天然地基、处理土地基和复合地基的承载力和变形参数。
既是勘探手段，也是测试手段。
图1 6000kN静载试验现场1.3 加载反力装置概述单桩静载试验设备由包括加载系统、反力系统和量测系统三大部分组成，见图2。
平板载荷试验装置主要由承压板、加荷系统、反力系统和观测系统四部分组成，见图3。
常用压重平台作为反力装置，即所谓堆载法、堆重法。
堆载法反力装置由支墩、主梁、次梁、混凝土试块组成。
加载装置由千斤顶构成，通过控制仪器自动加载。
图2 压重平台反力装置示意图图3 压重平台反力试验装置示意图1.4 试验加载要求按单桩承载力特征值为3000kN，垂直静载试验加荷最大值为6000kN计。
主要受力参数如下表所示：表1 受力指标1.5平台细部构造1.5.1 主、次梁尺寸主梁、次梁采用箱形钢梁，主梁长度为8m，配置2根；次梁长度为12m，配置6根。
细部尺寸见图4、图5。
图4：主梁细部尺寸图图5：次梁细部尺寸图主梁截面高度H=600mm，宽度B=600mm，腹板厚度t w=20mm，上下翼缘厚度t f=20mm。
次梁截面高度H=600mm，宽度B=600mm，腹板厚度t w=20mm，上下翼缘厚度t f=20mm。
翼缘自由外伸宽度c=150mm，加劲肋间距为1000mm。
1.5.2 平台尺寸两支墩轴线间距8.0m，净距7.0m，并保证支墩与桩或压板的净距不少于2.0m。
钢平台尺寸为12m×5m，次梁两端搁置于支墩上，主梁置于次梁之下，未加载时主次梁间为脱离状态；次梁两端伸出支墩轴线外长度2.0m，跨度8.0m，次梁间横向轴线间距1.0m。
钢结构设计计算书
钢结构设计计算书《钢结构设计原理》课程设计计算书专业：⼟⽊⼯程姓名学号：指导⽼师：⽬录设计资料和结构布置- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1 1.铺板设计1.1初选铺板截⾯ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 21.2板的加劲肋设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 31.3荷载计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 3.次梁设计3.1计算简图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 53.2初选次梁截⾯ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 53.3内⼒计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 63.4截⾯设计 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 64.主梁设计4.1计算简图 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 74.2初选主梁截⾯尺⼨ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 75.主梁内⼒计算5.1荷载计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 95.2截⾯设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 96.主梁稳定计算6.1内⼒设计- - - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - - - - - 116.2挠度验算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 136.3翼缘与腹板的连接- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 7主梁加劲肋计算7.1⽀撑加劲肋的稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 147.4连接板的厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 157.5次梁腹板的净截⾯验算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 158.钢柱设计8.1截⾯尺⼨初选 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 168.2整体稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 168.3局部稳定计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 178.4刚度计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 178.5主梁与柱的链接节点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 189.柱脚设计9.1底板⾯积 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 219.2底板厚度 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 219.3螺栓直径 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2110.楼梯设计10.1楼梯布置 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2211.斜⽀撑设计11.1⽀撑布置- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2511.2斜⽀撑刚度计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -251设计资料某机床加⼯车间，⼚房跨度24m，长度96m.设计对象为⼚房内的钢操作平台，其平⾯尺⼨为30.0m×12.0m，室内钢结构操作平台建筑标⾼为4.000m。
电梯井钢平台三角式计算书非方案
三角式电梯井钢平台计算书计算依据1、《建筑结构荷载规范》GB50009-20122、《钢结构设计标准》GB50017-20173、《混凝土结构设计规范》GB50010-20104、《建筑结构可靠性设计统一标准》GB50068-2018一、三角式支撑操作平台参数平面图立面图三、面板验算钢板材料类型钢板钢板厚度(mm)5钢板抗弯强度设计值f(N/mm2)215钢板弹性模量E(N/mm2)206000钢板底次楞布置方式平行井道横向钢板自重标准值G K(kN/m2)0.3W=bt2/6=1000×5×5/6=4166.667mm3I=bt3/12=1000×5×5×5/12=10416.667mm4q＝γ0×[1.3×G k+1.5×Q1k]×1=1×[1.3×0.3+1.5×2.5]×1=4.14kN/mq'=(γG×G k+γQ×Q1k)×b=[1×0.3+1×2.5]×1＝2.8kN/m计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=0.35×106/4166.667=84.037N/mm2≤[f]=215N/mm2钢板强度满足要求！2、挠度验算挠度变形图(mm)νmax＝5.668mm≤[ν]=L/150=900/150=6mm钢板挠度满足要求！四、次楞验算取次楞承担荷载间距最大值为最不利情况进行验算D=max[d1，d2，d3，d4]=0.875m承载能力极限状态：q＝γ0×[1.3×G k+1.5×Q1k]×D+γ0×1.3×0.028=1×[1.3×0.3+1.5×2.5]×0.875+1×1.3×0.028=3.659kN/m正常使用极限状态：q'=(γG×G K+γQ×Q1k)×D+γG×0.028=(1×0.3+1×2.5)×0.875+1×0.028=2.478kN/m 计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=0.616×106/4110=149.954N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算剪力图(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=2.744×1000×[40×402-(40-5)×352]/(8×82200×5)＝17.631N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算挠度变形图(mm)跨中νmax＝5.003mm≤[ν]=1500/250=6mm悬臂端max＝2.963mm≤[ν]=2×475/250=3.8mm满足要求！4、支座反力验算承载能力极限状态：R max=4.482kN将各个次楞代入计算，得到次楞传到水平承重型钢荷载依次为R1=2.326kN，R2=4.482kN，R3=3.722kN，R4=1.566kN正常使用极限状态：R'max=3.036kN将各个次楞代入计算，得到次楞传到水平承重型钢荷载依次为R'1=1.578kN，R'2=3.036kN，R'3=2.521kN，R'4=1.063kN五、水平承重型钢验算材质及类型方钢管截面类型(mm)□80×60×4水平承重型钢抗弯强度设计值[f](N/mm2)205水平承重型钢抗剪强度设计值[τ](N/mm2)125水平承重型钢截面抵抗矩W(cm3)21.98水平承重型钢弹性模量E(N/mm2)206000水平承重型钢截面惯性矩I(cm4)87.92水平承重型钢自重标准值(kN/m)0.08自0单根水平承重型钢自重标准值：q自'=1×1×0.08=0.08kN/m次楞传到水平承重型钢荷载依次为：承载能力极限状态R1=2.326kN，R2=4.482kN，R3=3.722kN，R4=1.566kN正常使用极限状态R'1=1.578kN，R'2=3.036kN，R'3=2.521kN，R'4=1.063kN 计算简图如下：1、强度验算弯矩图(kN·m)σ=M max/W=2.424×106/21980=110.282N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算剪力图(kN)V max=5.806kNτmax=V max/(8I zδ)[bh02-(b-δ)h2]=5.806×1000×[60×802-(60-8)×722]/(8×879200×8)＝11.808N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算挠度变形图(mm)跨中νmax＝3.131mm≤[ν]=2000/400=5mm悬臂端max＝1.703mm≤[ν]=2×400/400=2mm满足要求！4、支座反力计算R1=7.414kN，R2=4.932kN六、三角架竖向支撑验算竖向支撑类型槽钢竖向支撑计算长度H s(m)1s满足要求！查《钢结构设计标准》GB50017-2017表得，φ=0.785竖向支撑所受轴力：F=R2+γ0×γG×gk×h=4.932+1×1.3×0.121×3=5.403kN竖向支撑稳定性验算：F/(φAf)=5.403×103/(0.785×1536×205)=0.022≤1满足要求！七、三角架斜向支撑验算α=arcsin（l1/a）=arcsin（2000/3000）=41.81°斜向支撑轴向力：N斜=R1/cosα=7.414/cos41.81°=9.947kN斜向支撑长细比：λ1=H s'/i=1000/14.1=70.922查《钢结构设计标准》GB50017-2017表得，φ'=0.751斜向支撑稳定性验算：N斜/(φ'Af)=9.947×103/(0.751×1274×205)=0.051≤1满足要求！焊缝验算：N=N斜×cosα=9.947×cos41.81=7.414kNτf=N/(0.7×h'f×l w)=7.414×103/(0.7×8×200)=6.62N/mm2≤f'f w=185N/mm2满足要求！八、底部牛腿支撑点验算V=F+N斜×cosα=5.403+9.947×cos41.81°=12.817kN侧面角焊缝（作用力平行于焊缝长度方向）：τf=V/(0.7×h f×l w1)=12.817×103/(0.7×8×400)=5.722N/mm2≤f f w=160N/mm2满足要求！。
钢结构计算实例——平台梁计算书
平台梁计算书一. 设计资料示意图如下：恒载下的荷载示意图如下：以下为截面的基本参数：A(cm2)=538.549I x(cm4)=127417.524 i x(cm)=15.382W x(cm3)=7281.001I y(cm4)=256020.109 i y(cm)=21.803W y(cm3)=6400.503长度：1000mm，截面：H-350*800*20*30-Q235左端支座为：竖向铰接；右端支座为：竖向铰接；荷载：工况D-整体Z轴-均布q:-12.15kN/m荷载：工况D-整体Z轴-均布q:-12.15kN/m荷载：工况D-整体Z轴-均布q:-12.15kN/m计算时叠加自重；采用《钢结构设计规范GB 50017-2003》进行验算；2轴的挠度限值为：L/150；3轴的挠度限值为：L/200；2轴的刚度限值为：200；3轴的刚度限值为：200；强度计算净截面系数: 0.98第1跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；第2跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；第3跨：绕2轴的计算长度为：1000mm；绕3轴的计算长度为：1000mm；采用楼面梁标准组合验算挠度；是否进行抗震设计: 否腹板屈曲后强度: 不考虑加劲肋设置间距: 0 - 不设置二. 验算结果一览验算项验算工况结果限值是否通过受弯强度 1.35D+0.98L 3.40004 1543 通过2轴受剪强度 1.35D+0.98L 6.50241 120 通过翼缘宽厚比 1.2D+1.4L 12.7333 13 通过腹板高厚比 1.2D+1.4L 13.7 80 通过2轴挠度D+L0.00128952 6.66667 通过2轴长细比- 4.58644 200 通过3轴长细比- 6.50127 200 通过三. 受弯强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段首端绕3轴弯矩：M3= 25.474kN·m计算γ：截面塑性发展系数γ2=1.2γ3=1.05验算强度：考虑净截面折减：W nx=7135.381cm3W ny=6272.493cm3A n=527.778cm2σ1=σ2=25.474/7135.381/1.05×103=3.4N/mm2σ3=σ4==-(25.474)/7135.381/1.05×103=-3.4N/mm23.4≤1543，合格！四. 2轴受剪强度验算最不利工况为：1.35D+0.98L最不利截面位于第1个分段尾端剪力：V= 40.872kNτ=40.872×4054.184/2/127417.524×10=6.502N/mm26.502≤120，合格！五. 翼缘宽厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端绕3轴弯矩：M3= 22.643kN·m剪力：= 16.678kN截面塑性发展系数γ2=1.2γ3=1.05翼缘宽厚比：b0/T f1=382/30=12.733翼缘宽厚比限值：[b0/t]=13.000×(235/f y)0.5=13考虑抗震设防的翼缘宽厚比限值：[b0/t]=1512.733≤13，合格！六. 腹板高厚比验算最不利工况为：1.2D+1.4L最不利截面位于第1个分段首端绕3轴弯矩：M3= 22.643kN·m剪力：= 16.678kN截面塑性发展系数γ2=1.2γ3=1.05腹板计算高度：h0=274 mm腹板高厚比：h0/T w=274/20=13.7腹板高厚比限值：[h0/t]=8013.7≤80，合格！七. 2轴挠度验算最不利工况为：D+L最不利截面位于第1个分段离开首端375mm处挠度为：0.00129mm0.00129≤6.667，合格！八. 2轴长细比验算2轴长细比为：1000/218.034=4.5864.586≤200，合格！九. 3轴长细比验算3轴长细比为：1000/153.816=6.5016.501≤200，合格！。
钢结构计算书范本
钢结构计算书范本钢结构计算书是指对钢结构进行力学计算、结构安全评估和设计的书籍。
在编写钢结构计算书范本时，以下是一些可能包含的参考内容：1. 引言：介绍钢结构计算的背景和目的。
包括对钢结构计算方法的概述，以及国内外相关规范和标准的简要介绍。
2. 材料力学性能：阐述常用钢材的力学性能参数，如弹性模量、屈服强度、抗拉强度等。
可包括钢材的化学成分分析和物理性质参数。
同时也可以提供国内外常用的钢材牌号及其对应的力学性能表格。
3. 结构静力学基本原理：介绍结构力学的基本原理和假设，如静力平衡、受力分析、力的传递等。
可以通过推导和数学公式给出相关的理论依据，并结合实际案例进行说明。
4. 结构稳定性计算：阐述钢结构中的稳定性问题。
包括考虑结构整体稳定性的一般计算方法，如屈曲分析和位移稳定分析等。
此外，还可以讨论受局部稳定性限制的构件，如薄板、角钢等的稳定性评估方法。
5. 结构强度计算：介绍钢结构的强度计算方法。
包括钢结构受弯、受剪、受压、受拉等受力情况下强度的计算方法和相关公式。
同时，还可以涉及到复杂结构的应力分析和应力集中的处理方法。
6. 连接设计：介绍钢结构中常见的连接形式和设计原则。
包括螺栓连接、焊接连接等。
给出各种连接的计算方法和相关设计公式，并提供连接件的选用及其计算表格。
7. 抗震设计：介绍钢结构的抗震设计原则和方法。
包括地震作用的计算，如地震力分析、结构振型、刚度等参数的确定，并给出地震荷载计算方法和相关规范的引用。
8. 结构稳定度检验：介绍钢结构的稳定度检验方法。
包括对于大跨度、高层建筑等特殊结构的稳定度校核要求和相应计算方法。
9. 应力与变形计算：介绍结构的应力与变形计算方法。
包括静力弹性计算和弹塑性计算方法，并结合具体工程实例进行说明。
10. 结构验算示例：提供一些典型的钢结构计算示例，如钢框架、上承式混凝土板等。
11. 结构安全性评估：讨论钢结构的结构安全性评估方法。
包括对结构的可靠度分析和结构寿命评估等内容。
钢结构设计计算书
钢结构平台设计计算书一、设计资料某厂房内工作平台，平面尺寸为18×9m 2（平台板无开洞），台顶面标高为 +4.000m ，平台上均布荷载标准值为12kN/m 2，设计全钢工作平台。
二、结构形式平面布置，主梁跨度9000mm ，次梁跨度6000mm ，次梁间距1500mm ，铺板宽600mm ，长度1500mm ，铺板下设加劲肋，间距600mm 。
共设8根柱。
图1 全钢平台结构布置图三、铺板及其加劲肋设计与计算1、铺板设计与计算 （1）铺板的设计 铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43 型焊条，钢材弹性模量25N/mm 102.06E ⨯=，钢材密度33kg/mm 1085.7⨯=ρ。
（2）荷载计算平台均布活荷载标准值： 212q m kN LK =6mm 厚花纹钢板自重：2D 0.46q m kN K =恒荷载分项系数为1.2，活荷载分项系数为1.3。
均布荷载标准值： 2121246.0q m kN k =+=均布荷载设计值：235.174.1122.146.0q m kN k =⨯+⨯=（3）强度计算花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为：m kN a ⋅=⨯⨯==6264.06.015.16100.0q M 22max α2222max max mm 215mm 87006.02.10.626466M M N N t W <=⨯⨯==γγ （4）挠度计算取520.110, 2.0610/E N mm β==⨯1501166161006.26001046.12110.0v 353333<=⨯⨯⨯⨯⨯==-Et a q a k β 设计满足强度和刚度要求。
2、加劲肋设计与计算图2加劲肋计算简图（1）型号及尺寸选择选用钢板尺寸680⨯—，钢材为Q235。
加劲肋与铺板采用单面角焊缝，焊角尺寸6mm ，每焊150mm 长 度后跳开50mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈尔滨工业大学（威海）土木工程钢结构课程设计计算书姓名：学号：指导教师：二零一五年七月土木工程系钢结构平台设计计算书一、设计资料某厂房内工作平台，平面尺寸为18×9m 2（平台板无开洞），台顶面标高为 +4.000m ，平台上均布荷载标准值为12kN/m 2，设计全钢工作平台。
二、结构形式平面布置，主梁跨度9000mm ，次梁跨度6000mm ，次梁间距1500mm ，铺板宽600mm ，长度1500mm ，铺板下设加劲肋，间距600mm 。
共设8根柱。
图1 全钢平台结构布置图三、铺板及其加劲肋设计与计算1、铺板设计与计算 （1）铺板的设计 铺板采用mm 6厚带肋花纹钢板，钢材牌号为Q235，手工焊，选用E43 型焊条，钢材弹性模量25N/mm 102.06E ⨯=，钢材密度33kg/mm 1085.7⨯=ρ。
（2）荷载计算平台均布活荷载标准值： 212q m kN LK =6mm 厚花纹钢板自重：2D 0.46q m kN K =恒荷载分项系数为1.2，活荷载分项系数为1.3。
均布荷载标准值： 2121246.0q m kN k =+=均布荷载设计值：235.174.1122.146.0q m kN k =⨯+⨯=（3）强度计算花纹钢板0.25.26001500a b >==，取0.100α=，平台板单位宽度最大弯矩设计值为：m kN a ⋅=⨯⨯==6264.06.015.16100.0q M 22max α2222max max mm 215mm 87006.02.10.626466M M N N t W <=⨯⨯==γγ （4）挠度计算取520.110, 2.0610/E N mm β==⨯1501166161006.26001046.12110.0v 353333<=⨯⨯⨯⨯⨯==-Et a q a k β 设计满足强度和刚度要求。
2、加劲肋设计与计算图2加劲肋计算简图（1）型号及尺寸选择选用钢板尺寸680⨯—，钢材为Q235。
加劲肋与铺板采用单面角焊缝，焊角尺寸6mm ，每焊150mm 长 度后跳开50mm 。
此连接构造满足铺板与加劲肋作为整体计算的条件。
加劲肋的计算截面为图所示的T 形截面，铺板计算宽度为15t=180mm ，跨度为1.5m 。
（2）荷载计算加劲肋自重:m kN 003768.05.7866.008.0=⨯⨯均布荷载标准值： m kN k 51.7003768.06.05.12q =+⨯= 均布荷载设计值： m kN d 455.1003768.02.16.035.17q =⨯+⨯= （3）内力计算简支梁跨中最大弯矩设计值m ⋅=⨯⨯=kN 94.21.510.45581M 2max支座处最大剪力设计值kN V 84.725.1455.10=⨯=（4）截面特性计算截面形心位置:mm c 2.1668061804668036180y =⨯+⨯⨯⨯+⨯⨯=截面惯性矩:42323873680)402.16(68068121)32.16(61806180121mm I =-⨯⨯+⨯⨯+-⨯⨯+⨯⨯=支座处抗剪面积只计铺板部分，偏安全仍取180mm 范围，则2V 18061080mm A =⨯=（5）强度计算受拉侧应力最大截面塑性发展系数取1.20，受弯计算：22621574.1958736802.18.691094.2M mm N mm N W nx x <=⨯⨯⨯=γ受剪计算：22312539.2168736802.1310801084..7It V S mm N mm N <=⨯⨯⨯⨯= 四、平台梁设计与计算图3中间次梁计算简图1、中间次梁设计与计算计算简图：将次梁看作两端简支于主梁的弯曲构件，梁跨6m 。
次梁的荷载主要是由铺板—加劲肋传来相隔0.6m 分布的集中力，但这一荷载可作为均布荷载考虑。
选用热轧普通工字钢，设置主次梁，次梁与主梁做成铰接连接。
主梁与柱子做成铰接。
（1)初选截面次梁跨中均布线荷载设计值：m kN Bs 14.266.05.1455.10q *=⨯=次梁跨中弯矩设计值：m ⋅=⨯⨯=117.62kN 626.1481M 2max ,x最小截面模量：3max,,02.52121505.162.117W cm fM x x mim x =⨯==γ选用热轧普通工字钢I28b,mm cm S cm m kg r cm W w x x x 5.10t 3.3127481I 86.474.534343=====，，，，（2) 荷载计算均布荷载标准值：m kN Bs 21.191047.436.05.151.7q 2k =⨯+⨯=- 均布荷载设计值：m kN Bs 26.711047.431.226.14q 2=⨯⨯+=-（3) 内力计算m ⋅=⨯⨯=120.20kN 626.7181M 2max ； kN V 80.132626.71=⨯=（4) 强度计算受弯计算：2236215214.4210534.41.0510120.20M mm N mm N W nx x <=⨯⨯⨯=γ 受剪计算：22433x x 12586.315.10107481103.3121013.80t I VS mm N mm N <=⨯⨯⨯⨯⨯= （5) 挠度计算250135111074811006.2384600025.1953845v 4533<≈⨯⨯⨯⨯⨯⨯==x BSK EI l q l 2、边次梁设计与计算计算简图：将次梁看作两端简支于主梁的弯曲构件，梁跨6m 。
次梁的荷载主要是由铺板—加劲肋传来相隔0.6m 分布的集中力，但这一荷载可作为均布荷载考虑。
但由于荷载较小，为方便与主梁和次梁链接，采用和中间次梁一样的型钢I28b.3、主梁设计与计算 （1）计算简图主梁与柱子两端为铰接，主梁计算简图及其内力分布图如下所示图4 计算简图及内力设计值分布图(2)截面初选：对跨中6等分点处作用5个相等集中荷载的简支梁，挠度计算系数β=0.102，平台梁允许挠度l/400=22.5mm 。
钢材选用Q345，钢材强度设计值取 2310mm N 。
图5组合主梁设计① 梁的最小高度mm 79539.15.221006.23199000102.02h 52min=⨯⨯⨯⨯⨯⨯= 梁的弯矩设计值先根据计算得到的次梁梁端反力近似取为mkN ⋅=⨯-⨯-⨯⨯⨯⨯=93.1189)5.113.800.313.805.413.805.2(1.12M x其中系数1.1是考虑主梁自重后的附加系数，则所需截面模量为3638393101093.1189cm W x =⨯= ② 经济高度cm h cm h e e 60.76303839743.8138393312,521,=-⨯==⨯=； 取h =800mm 为初选截面高度。
主梁腹板的初选厚度为cm t w 813.011801,==主梁腹板的初选厚度为mmt w 51.31807605.21013.8022.132,=⨯⨯⨯⨯⨯= 其中考虑翼缘板可能厚度后，取h w =760mm ，选腹板厚度为8mm 。
主梁翼缘的经济宽度为800/5~800/3，即160mm~266.67mm 。
初选为250mm ， 梁翼缘厚可近似的估算：mmhbf M t x f 35.153102508001093.11898.08.06=⨯⨯⨯⨯== 式中0.8系考虑腹板抗弯能力后对翼缘所需承载力的折减。
这样初选截面为：800mm ×250mm ×16mm ×8mm 。
（3）截面的几何性质计算： 截面面积:2141448)216800(162502mm A =⨯⨯-+⨯⨯=惯性矩:433153147255512)768242800250(mm I x =⨯-⨯=截面模量:338286814001531472555400mm I W x x ===翼缘与腹板交界处面积矩: 31156800039816250mm s =⨯⨯=形心轴处面积矩:321mm 215782421816-400=⨯⨯+=）（s s x（4）荷载计算作用于主梁上的集中力标准值:kN q p BSK k 5.1150.6=⨯= 作用于主梁上的集中力设计值:kNq p BS k 26.1600.6=⨯=主梁自重的标准值并考虑构造系数1.05后mkN A q k 17.15.78101414405.105.16=⨯⨯⨯==-ρ主梁自重的设计值:mkN q q k 40.12.1==（5）内力计算 梁端反力设计值mkN M kN q p V ⋅==⨯+⨯=+=095.40640.15.426.1605.25.42511集中力作用处剪力及弯矩设计值m kN M kN p V V kN q V V ⋅=⨯⨯-⨯==-==⨯-=-=85.60840.15.15.095.4065.1244.5985.40440.15.195.4065.1222212右左左；m kN M kN p V V kN q V V ⋅=⨯⨯-⨯-⨯==-==-=16.97440.195.06160.21.595.4063.082.23242.495.1233323左右右左； 跨中及弯矩设计值m kN M kNp V V kN q V V ⋅=⨯⨯-⨯-⨯-⨯==-==-=93.109540.14.55.026.1603160.261.595.4064.5-80.1380.135.1234434左右右左； （6）强度计算 跨中截面4：226431061.272382868105.11093.1095mm N mm N W M x x <=⨯⨯=γ 跨中截面翼缘与腹板交界处264179.274153147255521076893.10952h M mm N I x w =⨯⨯⨯==σ 2314126.108153147255515680001013.80mm N t I S V x =⨯⨯⨯==τ2221213413101.117.2753mm N mm N zs =⨯<<=+=τσσ构造上考虑次梁连在主梁侧面，故此处不需要计算局部承压。
支座截面12231118008.528153147255515680001095.406mm N mm N t I S V x k <=⨯⨯⨯==τ （7）整体稳定计算考虑铺板及次梁对主梁受压翼缘提供的约束，整体稳定可以不计算。
（8）局部稳定计算： 翼缘宽厚比38.122351581.716125=<=yf主梁为焊接工字形截面梁，腹板的计算高h0=768mm 腹板高厚比1.5m0.6623580968768，间距为在集中力处配置加劲肋应配置加劲肋，=>=y f① 近支座区格因梁受翼缘上有密布铺板约束其扭转[]2s 2s 02cr b 62.166)8.0(59.018.02.1926.0)1500768(434.54196,0.195.1a 31085.054.017796mm N f h mm N f v cr =--=><=⨯+=>===<==λτλσλ因，该区格平均弯矩产生的腹板计算高度边缘弯曲正应力为，符合要求。
