注塑机液压系统的工作原理
注塑机结构及工作原理
好的熔体放流到储料室中,而在高压注射时,又能有效 地封闭螺杆头前部的熔体,防止倒流。
19.01.2021
19
表1 注射螺杆头形式与用途
形式
尖
无
头
止
形
逆
环
型
钝
头
形
环 形
止
逆
爪
形
型
销 钉 形
分 流 形
19.01.2021
结构图
特征与用途
螺杆头锥角较小或有螺 纹,主要用于高粘度或 热敏性塑料
19.01.2021
7
塞杆直线后退,完成计量,注射时,注射油缸的杆腔进油 通过轴承推动活塞杆完成动作,活塞的杆腔进油推动活塞 杆及螺杆完成注射动作。
19.01.2021
图3 卧式机双缸注射注塑装置示意图
(a)是俯视图; (b)为注射座与导杆 支座间的平视图
1-油压马达;2,6 -导杆支座;3-导杆; 4-注射油缸;5-加料口;
出,所以又称计量段。L3短时,有助于提高螺杆的塑化能 力,一般L3=(4~5)ds。
h3 —熔融段螺槽深度,h3小,螺槽浅,提高了塑料熔体
19.01.2021
17
的塑化效果,有利于熔体的均化,但h3过小会导致剪切速 率过高,以及剪切热过大,引起分子链的降解,影响熔体 质量,;反之,如果h3过大,由于预塑时,螺杆背压产生 的回流作用增强,会降低塑化能力。
7-推力座;8-注射座;9-塑化部件;10-座 移油缸
8
角式注塑机的注射部件与卧式机注塑机一样。
图4 立式注塑机注射装置示意图 1-液压马达;2-推力座;3-注射油缸;4-注射座;5-加料口;6-座移油缸; 7-塑化部件;8-前模板
注塑机液压原理
注塑机液压原理
注塑机液压原理是基于液压传动原理,通过液压油的压力来实现注塑机的工作。
液压原理是利用液体的压力传导和传递力量的原理,通过改变液压油的压力来控制机械装置的动作。
注塑机液压系统的主要组成部分包括:液压泵、液压阀、液压缸、油箱、油管等。
液压泵通过驱动电机产生压力,将液压油压入液压系统中。
液压阀则起到控制液压油流动的作用,根据需要开启或关闭液压缸的进、退油通道,使其实现对注塑机各个动作的控制。
当液压泵开始工作时,液压油进入液压系统,通过液压阀的控制,流入液压缸的进油腔。
同时,液压阀关闭液压缸的退油腔通道,使液压缸的凸轮移动。
当液压油进入液压缸的进油腔时,液压缸的凸轮就会推动注塑机的活塞进行工作。
液压原理的优点是能实现高压力传动,并且力量传递稳定可靠。
注塑机液压原理的应用使得注塑机能够实现高速、高效的注塑操作,提高了注塑机的生产效率。
总的来说,注塑机液压原理是利用液体的压力传动力量,通过液压泵、液压阀和液压缸等组件,控制注塑机的动作,实现有效的注塑操作。

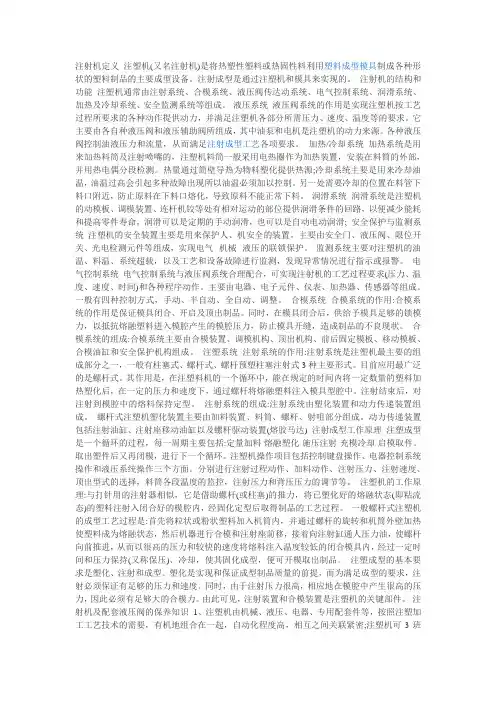

注塑机的各种液压阀的工作原理
注射机定义注塑机(又名注射机)是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注射成型是通过注塑机和模具来实现的。
注射机的结构和功能注塑机通常由注射系统、合模系统、液压阀传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
液压系统液压阀系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力,并满足注塑机各部分所需压力、速度、温度等的要求。
它主要由各自种液压阀和液压辅助阀所组成,其中油泵和电机是注塑机的动力来源。
各种液压阀控制油液压力和流量,从而满足注射成型工艺各项要求。
加热/冷却系统加热系统是用来加热料筒及注射喷嘴的,注塑机料筒一般采用电热圈作为加热装置,安装在料筒的外部,并用热电偶分段检测。
热量通过筒壁导热为物料塑化提供热源;冷却系统主要是用来冷却油温,油温过高会引起多种故障出现所以油温必须加以控制。
另一处需要冷却的位置在料管下料口附近,防止原料在下料口熔化,导致原料不能正常下料。
润滑系统润滑系统是注塑机的动模板、调模装置、连杆机铰等处有相对运动的部位提供润滑条件的回路,以便减少能耗和提高零件寿命,润滑可以是定期的手动润滑,也可以是自动电动润滑; 安全保护与监测系统注塑机的安全装置主要是用来保护人、机安全的装置。
主要由安全门、液压阀、限位开关、光电检测元件等组成,实现电气--机械--液压的联锁保护。
监测系统主要对注塑机的油温、料温、系统超载,以及工艺和设备故障进行监测,发现异常情况进行指示或报警。
电气控制系统电气控制系统与液压阀系统合理配合,可实现注射机的工艺过程要求(压力、温度、速度、时间)和各种程序动作。
主要由电器、电子元件、仪表、加热器、传感器等组成。
一般有四种控制方式,手动、半自动、全自动、调整。
合模系统合模系统的作用:合模系统的作用是保证模具闭合、开启及顶出制品。
同时,在模具闭合后,供给予模具足够的锁模力,以抵抗熔融塑料进入模腔产生的模腔压力,防止模具开缝,造成制品的不良现状。
注塑机液压系统的工作原理
同兴液压总汇:贴心方案星级服务
注塑机液压系统的工作原理
注塑机液压系统的液压传动:是以液压油为工作介质,通过动力元件(油泵)将原动机的机械能变为液压油的压力能,再通过控制元件,然后借助执行元件(油缸或油马达)将压力能转换为机械能,驱动负载实现直线或回转运动,且通过对控制元件遥控操纵和对流量的调节,调定执行元件的力和速度。
当外界对上述系统有扰动时,执行元件的输出量一般要偏离原有调定值,产生一定的误差。
注塑机液压系统的液压控制:
a.注塑机液压系统的液压控制和液压传动一样,系统中也包括动力元件、控制元件和执行元件,也是通过油液传递功率。
二者不同之点是液压控制具有反馈装置,反馈装置的作用是执行元件的输出量(位移、速度、力等机械量)反馈回去与输入量(可以是变化的,也可以是恒定的)进行比较,用比较后的偏差来控制系统,使执行元件的输出随输入量的变化而变化或保持恒定。
它是一种构成闭环回路的液压传动系统,也叫液压随动系统或液压伺服系统。
b.液压传动系统中用的是通断式或逻辑式控制元件,就其控制目的,是保持被调定值的稳定或单纯变换方向,也叫定值和顺序控制元件。
c.液压控制系统中用的是伺服控制元件,具有反馈结构,并用电气装置进行控制,有较高的控制精度和响应速度,所控制的压力和流量常连续变化。
输出功率可放大。
d.比例控制是介于上述二者之间的一种控制,所用比例控制阀是在通断式控制元件和伺服控制元件的基础上发展起来的一种电――液控制元件,兼备了上述两类元件的一些特点,用于用手调的通断式控制不能满足要求,但也不需要伺服阀对液压系统那样严格的污染控制要求的场合。
注塑机原理和发展趋势
一、注塑机简介注塑机是一种将加热后的塑料颗粒或粉末通过模具注射成型的设备。
它主要由注射系统、锁模系统、液压系统和电气控制系统组成。
注塑机具有高效、精度高、生产速度快和自动化程度高等优点。
注塑机广泛应用于汽车、电子、家电、模具等行业。
下面将从注塑机原理和发展趋势两个方面进行详细介绍。
1、注塑机的原理注塑机通过模具将加热后的塑料颗粒或粉末注射到模具中,然后在模具中冷却成型。
其主要原理是由注射装置将塑料加热融化后通过一定的压力推进模腔内进行充模,通过冷却使之凝固,最后取出成品件。
注塑机实现过程中,主要包含以下步骤:1.融料:将塑料颗粒或粉末投入到注塑机的料斗中,通过加热系统将其加热到一定温度,并使之融化。
2.注射:注射系统将已经融化好的塑料通过喷嘴射入模具中,注射时需要控制好速度、流量和压力等参数。
3.压力保持:在注射完成后,需要保持一定的压力,以使塑料在模具中充分冷却并凝固。
4.开模:当成型件硬化后,打开模具将其取出。
整个过程需要较高的精度和准确度,所以注塑机的稳定性和可靠性至关重要。
2、注塑机的发展随着工业化的深入和生产效率的提高,注塑机也在不断发展。
在过去,手工制造是一种常见的生产方式,但是手工生产效率低下,成本高昂,无法满足大批量生产的需求。
随着科技的发展,注塑机得到广泛应用,并不断改进和升级。
现代注塑机主要分为液压式、电动式和混合式三种类型。
注塑机的发展已经从单一的材料注塑向多材料注塑转变,同时还加入了智能化的元素,成为一种集高效生产、能源节约和环保于一体的重要设备。
二、液压式注塑机液压式注塑机是指只使用液压系统来控制注塑机的设备。
它具有操作简单、成型力大、精度高等特点,广泛应用于汽车、电子、家电等领域。
1、液压系统的组成液压式注塑机的主要部件是液压系统。
液压系统由液压站、控制阀、作动器、油箱、管路和油液组成。
其中,液压站是液压系统的核心组成部分,它由电机、泵、阀和油箱等部件组成,可以提供高压液体来驱动机械的运动,完成模具的开合和注射操作。
注塑机的各种液压阀的工作原理
注塑机的各种液压阀的工作原理注射机定义注塑机(又名注射机)是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注射成型是通过注塑机和模具来实现的。
注射机的结构和功能注塑机通常由注射系统、合模系统、液压阀传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
液压系统液压阀系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力,并满足注塑机各部分所需压力、速度、温度等的要求。
它主要由各自种液压阀和液压辅助阀所组成,其中油泵和电机是注塑机的动力来源。
各种液压阀控制油液压力和流量,从而满足注射成型工艺各项要求。
加热/冷却系统加热系统是用来加热料筒及注射喷嘴的,注塑机料筒一般采用电热圈作为加热装置,安装在料筒的外部,并用热电偶分段检测。
热量通过筒壁导热为物料塑化提供热源;冷却系统主要是用来冷却油温,油温过高会引起多种故障出现所以油温必须加以控制。
另一处需要冷却的位置在料管下料口附近,防止原料在下料口熔化,导致原料不能正常下料。
润滑系统润滑系统是注塑机的动模板、调模装置、连杆机铰等处有相对运动的部位提供润滑条件的回路,以便减少能耗和提高零件寿命,润滑可以是定期的手动润滑,也可以是自动电动润滑; 安全保护与监测系统注塑机的安全装置主要是用来保护人、机安全的装置。
主要由安全门、液压阀、限位开关、光电检测元件等组成,实现电气--机械--液压的联锁保护。
监测系统主要对注塑机的油温、料温、系统超载,以及工艺和设备故障进行监测,发现异常情况进行指示或报警。
电气控制系统电气控制系统与液压阀系统合理配合,可实现注射机的工艺过程要求(压力、温度、速度、时间)和各种程序动作。
主要由电器、电子元件、仪表、加热器、传感器等组成。
一般有四种控制方式,手动、半自动、全自动、调整。
合模系统合模系统的作用:合模系统的作用是保证模具闭合、开启及顶出制品。
同时,在模具闭合后,供给予模具足够的锁模力,以抵抗熔融塑料进入模腔产生的模腔压力,防止模具开缝,造成制品的不良现状。
注塑机液压阀工作原理
注塑机液压阀工作原理
注塑机液压阀主要工作原理是通过控制液压油流的正常流通和封堵来控制注塑机的液压系统的压力和流量。
具体原理如下:
1. 阀芯移动原理:注塑机液压阀通过控制阀芯的移动来实现液压系统的压力和流量的调节。
当阀芯在初始位置时,液压油流经过主通道流经并绕过阀芯,此时压力保持较低。
当阀芯开始移动时,通过改变开启通道和封堵通道的面积比例,来控制油液的流向和流量,从而调节系统的液压压力。
2. 阀芯的控制原理:注塑机液压阀主要有两种控制方式:手动控制和自动控制。
手动控制通过操作手柄或按钮来实现阀芯的移动和固定,来改变油液流向和流量。
自动控制通过电气信号或计算机指令控制电磁阀的开启和闭合,从而改变油液流向和流量。
3. 液压阀的类型:注塑机液压阀主要有几种类型,包括溢流阀、节流阀、换向阀、比例阀等。
不同类型的液压阀可以根据不同的工作要求和系统需求来选择使用。
总之,注塑机液压阀通过控制阀芯的移动和固定,改变油液的流向和流量,从而实现对注塑机液压系统的压力和流量的调节。
通过手动操作或自动控制,可以实现对注塑机的工作过程的控制和调节。
注塑机阀工作原理
注塑机阀工作原理
注塑机的阀工作原理是利用液压或气动系统控制阀芯的打开和关闭,从而控制塑料熔融物料在注射过程中的流动和停止。
具体工作原理如下:
1. 开模阶段:注塑机的模具关闭,阀芯处于关闭状态。
这时,熔融的塑料物料通过喷嘴从料斗中注入到模腔中。
2. 注射阶段:当已经注入足够的塑料物料时,注塑机的液压或气动系统会将阀芯推向下方,将喷嘴与储料室隔离开来。
同时,模腔的注射端口打开,塑料熔融物料被高压注入模腔中。
3. 压力保持阶段:当塑料物料注入模腔后,液压或气动系统会保持一定的压力,防止物料流出模腔,同时保证物料充分充实模腔和填满腔体。
这样可以确保注射成型的质量。
4. 回流阶段:当注射过程完成后,液压或气动系统会将阀芯恢复到关闭状态,断开塑料物料的供给。
同时,将模腔中多余的熔融物料通过回流通道回收到料斗中,以便于下一次注射过程。
通过以上的工作原理,注塑机的阀可以实现对塑料熔融物料的控制和流动,从而实现注射成型工艺过程中的精确控制和自动化操作。
第三节 注塑机液压系统
第三节注塑机液压系统一、概述注塑机是一种通用设备,通过它与不同专用注塑模具配套使用,能够生产出多种类型的注塑制品。
注塑机主要由机架,动静模板,合模保压部件,预塑、注射部件,液压系统,电气控制系统等部件组成;注塑机的动模板和静模板用来成对安装不同类型的专用注塑模具。
合模保压部件有两种结构形式,一种是用液压缸直接推动动模板工作,另一种是用液压缸推动机械机构通过机械机构再驱动动模板工作(机液联合式)。
注塑机的结构原理图如图8-6所示。
注塑机工作时,按照其注塑工艺要求,要完成对塑料原料的预塑、合模、注射机筒快速移动、熔融塑料注射、保压冷却、开模、顶出成品等一系列动作,因此其工作过程中运动复杂、动作多变、系统压力变化大,注塑的工艺过程见图8—7、工作原理动画、注塑机产品照片所示。
注塑机对液压系统的要求是1)具有足够的合模力熔融塑料以120~200MPa的高压注入模腔,在已经闭合的模具上会产生很大的开模力,所以合模液压缸必须产生足够的合模力,确保对闭合后的模具的锁紧,否则注塑时模具会产生缝隙使塑料制品产生溢边,出现废品。
2)模具的开、合模速度可调当动模离静模距离较远时,即开合模具为空程时为了提高生产效率,要求动模快速运动;合模时要求动模慢速运动,以免冲击力太大撞坏模具,并减少合模时的振动和噪声。
因此,一般开、合模的速度按慢一快一慢运动的规律变化。
3)注射座整体进退要求注射座移动液压缸应有足够的推力,确保注塑时注射嘴和模具浇口能紧密接触,防止注射时有熔融的塑料从缝隙中溢出。
4)注射压力和注射速度可调注塑机为了适应不同塑料品种、制品形状及模具浇注系统的工艺要求,注射时的压力与速度在一定的范围内可调。
5)保压及压力可调当熔融塑料依次经过机筒、注射嘴、模具浇口和模具型腔完成注射后,需要对注射在模具中的塑料保压一段时间,以保证塑料紧贴模腔而获得精确的形状,另外在制品冷却凝固而收缩过程中,熔化塑料可不断充入模腔,防止产生充料不足的废品。
毕业设计注塑机液压系统设计
第一章绪论1.1注塑机概述大型塑料注射机目前都是全液压控制。
其基本工作原理是:粒状塑料通过料斗进入螺旋推进器中,螺杆转动,将料向前推进,同时,因螺杆外装有电加热器,而将料熔化成粘液状态,在此之前,合模机构已将模具闭合,当物料在螺旋推进器前端形成一定压力时,注射机构开始将液状料高压快速注射到模具型腔之中,经一定时间的保压冷却后,开模将成型的塑科制品顶出,便完成了一个动作循环。
1.2塑料注射机的工作循环塑料注射机的工作循环为:合模→注射→保压→冷却→开模→顶出→螺杆预塑进料其中合模的动作又分为:快速合模、慢速合模、锁模。
锁模的时间较长,直到开模前这段时间都是锁模阶段。
第二章 SZ-250型注塑机液压系统设计2.1SZ-250型注射机液压系统设计要求及有关设计参数2.1.1对液压系统的要求(1)合模运动要平稳,两片模具闭合时不应有冲击;(2)当模具闭合后,合模机构应保持闭合压力,防止注射时将模具冲开。
注射后,注射机构应保持注射压力,使塑料充满型腔;(3)预塑进料时,螺杆转动,料被推到螺杆前端,这时,螺杆同注射机构一起向后退,为使螺杆前端的塑料有一定的密度,注射机构必需有一定的后退阻力;(4)为保证安全生产,系统应设有安全联锁装置。
2.1.2液压系统设计参数250克塑料注射机液压系统设计参数如下:螺杆直径 40mm 螺杆行程 200mm最大注射压力 153MPa 螺杆驱动功率 5kW螺杆转速 60r/min 注射座行程 230mm注射座最大推力 27kN 最大合模力(锁模力) 900kN开模力 49kN 动模板最大行程 350mm快速闭模速度 0.1m/s 慢速闭模速度 0.02m/s快速开模速度 0.13m/s 慢速开模速度 0.03m/s注射速度 0.07m/s 注射座前进速度 0.06m/s注射座后移速度 0.08m/s2.2液压执行元件载荷力和载荷转矩计算 2.2.1各液压缸的载荷力计算(1)合模缸的载荷力合模缸在模具闭合过程中是轻载,其外载荷主要是动模及其连动部件的起动惯性力和导轨的摩擦力。
注塑机 液压原理图
注塑机液压原理图
这是一张注塑机液压原理图。
图中展示了注塑机的液压系统,用于实现注射、射嘴开合和模具开合等功能。
在图中,液压泵(Pump)将液压油从油箱吸入,并通过液压系统传送到不同的执行元件。
其中,液压控制阀(Control Valve)用于控制液压油的流向和压力。
具体来说,液压控制阀可以控制液压油进入或者排出液压缸(Cylinder)和液压马达(Motor),实现相应的运动。
图中还展示了液压缸和液压马达的结构。
液压缸由活塞(Piston)和气缸(Cylinder)组成,活塞在液压油的作用下进行往复运动。
液压马达则由液压油的作用实现旋转运动。
此外,图中还展示了压力传感器(Pressure Sensor)和温度传感器(Temperature Sensor),用于监测系统中的液压油压力和温度。
综上所述,这张注塑机液压原理图展示了液压系统的组成和工作原理,能够帮助我们理解注塑机的液压控制过程。
注塑机液压系统PPT
返回本章 返回本节 上一页 下一页
结束
防流涎
电磁铁8 通电, 电磁铁8YA、10YA、17YA通电, 系统压力由阀32调节, 32调节 系统压力由阀32调节,液压泵 输出的压力油经阀16 16进入注射 输出的压力油经阀16进入注射 14的右腔 的右腔, 缸14的右腔,使喷嘴继续与模 具保持接触, 具保持接触,从而防止了喷嘴 端部流涎。 端部流涎。
注射
注射过程按慢、 注射过程按慢、快、慢三种速度 注射。 注射。快、慢速注射时系统的压力 由阀31调节。 31调节 由阀31调节。
总目录
返回本章
返回本节
上一页
下一页
结束
电磁铁8 13YA、 慢速注射 电磁铁8YA、11YA、13YA、 16YA通电,液压泵输出的压力油经阀21、 16YA通电,液压泵输出的压力油经阀21、 通电 21 阀20进入注射缸17的右腔,缸17左腔的油 20进入注射缸17的右腔, 17左腔的油 进入注射缸17的右腔 液经阀16、过滤器39和冷却器40回油箱。 液经阀16、过滤器39和冷却器40回油箱。 16 39和冷却器40回油箱 由于节流阀20的作用, 由于节流阀20的作用,使注射缸的活塞 20的作用 带动注射螺杆进行慢速注射, 带动注射螺杆进行慢速注射,注射速度由 节流阀20进行调节。 节流阀20进行调节。 20进行调节 电磁铁8 快速注射 电磁铁8YA、13YA、16YA 通电,液压泵输出的压力油经阀1 通电,液压泵输出的压力油经阀1、阀 19进入注射缸右腔,由于不再经过节 19进入注射缸右腔, 进入注射缸右腔 流阀20, 流阀20,压力油即可大量进入注射缸 20 17右腔,所以注射缸17左腔回油经阀 17右腔,所以注射缸17左腔回油经阀 右腔 17 16回油箱,使注射活塞得到快速运动。 16回油箱,使注射活塞得到快 电磁铁5YA、
注塑机工作原理
二.液压系统的工作原理XZ-250A注塑机的液压系统。
该液压系统由三台液压泵供油,液压泵B1为高压小流量泵;液压泵B2和B3为双联泵,是低压大流量泵。
利用电液比例溢流阀断电,可以使泵处于卸荷状态,从而可以构成三级流量调节。
液压缸C1为移模缸,带动三连杆机构及动模板运动。
液压缸C2为顶出缸,液压缸C3为注射座整体移动缸,液压缸C4是推动螺杆的注射缸。
电动机M通过齿轮减速箱推动螺杆进行预塑。
电液比例溢流阀V1和V2分别控制液压泵B2、B3和B1的工作压力,通过放大器对启、合模压力、注射压力、保压压力、顶出压力等实现多种工作压力控制。
电液比例流量阀V3则通过放大器对启、合模速度和注射速度实现无极调速。
V10为单向顺序阀(背压阀),用来控制预塑时塑料熔融和混合的程度,防止熔融塑料中混入空气。
压力继电器V9限定顶出缸的最高工作压力,并作为顶出结束的发讯装置。
单向节流阀V8用于控制顶出缸的速度。
根据通过的流量大小,电液换向阀V4和V7为电液控制方式,电磁换向阀V5和V6为电磁控制方式。
(一)合模1、合模液压泵B1、B2、B3工作,系统压力由比例溢流阀V1或V2控制,液压缸C1活塞杆通过连杆机构驱动动模板右移,此时液压缸C2活塞杆退回在原位。
油液流动情况为:B1→V6→B11↘V3→V7(左位)→C1(左腔);C1(右腔)→V7(左位) →油箱。
B2、B3→V12 ↗2、低压保护高压泵B1卸荷,其输出油液经比例溢流阀V2返回油箱;低压泵B2、B3供油,低压比例溢流阀V1控制,油液流动情况同上文讲述一样。
3、锁紧低压泵B2、B3卸荷,其输出油液经比例溢流阀V1返回油箱;高压泵B1供油,高压由比例溢流阀V2控制,油液流动情况同上文讲述一样。
(二) 注射座整体前进高压泵B1供油,注射座移缸C3的活塞杆带动注射座左移,并使喷嘴靠在顶膜板上,系统压力由比例溢流阀V2控制。
油液流动情况为:B1→V6→B11→V3→V5(右位)→C3(右腔);C3(左腔)→V5(右位)→油箱。
沙迪克注塑机的液压工作原理及优点
沙迪克注塑机的液压工作原理及优点概述注塑机是一种用于将熔融的塑料射入模具中的机器,以制造成型件。
在注塑机中,液压系统是至关重要的一部分,因为它控制着射出、注入、压力和速度等参数。
本文将主要介绍沙迪克注塑机的液压工作原理及其优点。
液压工作原理注塑机的液压系统通过控制压力和流量,实现了各种动作,如射出、复位和模具开合等。
沙迪克注塑机的液压系统主要由以下几个部件组成:液压泵液压泵是将机器系统中的液压油压力提高到所需水平的设备。
液压泵将机器系统中的液压油压力提高到所需水平,从而提供足够的流量和压力。
液压电机液压电机是驱动液压泵的设备,它将电能转换为液压能量,从而带动液压泵运转,使液压系统能够正常工作。
液压缸液压缸是机器表面的长条形部件,它是负责各种动作(如射出、模具开合等)的主要动力来源。
液压缸通过液压油执行机械动作。
液压阀液压阀协调系统中各种动作,如调节流量、压力、速度和方向等。
沙迪克注塑机使用精密的电子控制系统,能够自动调节液压阀的开启和关闭,确保液压系统在高效、高精度的状态下运转。
优点注塑机液压系统的优点主要表现在以下几个方面:灵活性注塑机液压系统非常灵活,能够满足各种生产需求,解决多种生产工艺及特殊材料的加工问题。
沙迪克注塑机的液压系统通过精密控制,能够大幅提高生产效率和生产质量。
高效性注塑机液压系统的运作速度很快,能够在短时间内完成加工任务,并节省时间和成本。
再加上自动化控制系统的应用,注塑机液压系统的效率已经得到了进一步提高。
节能注塑机液压系统相比于其他动力系统具有更高的能源利用效率,能够更好地提高机器的能源利用效率,减少机器的能源损耗。
精度注塑机液压系统的精度很高,能够精确地控制压力和速度等参数,以确保生产的成形件质量高并且具有一致性。
结论沙迪克注塑机的液压系统是设计、制造和安装的高科技系统,可以为客户提供高质量和高效率的生产解决方案。
在液压系统方面,注塑机厂商应考虑在更好地协调动力和控制方面进行改进,以便能够更好地满足客户需求,同时提高生产效率和质量。
注塑机原理之液压系统
注塑机是机、电、液一体化、集成化和自动化程度都很高。
无论是机械液压式还全液压式,液压部分都占有相当的比值,对注塑机的技术性能、节能、环保以及成本占有重要部分。
注塑机液压系统由主回路、执行回路及辅助回路系统组成,如图所示。
图14 油路系统组成图1,2,3,4,5,6—分别为合模油缸、滑模油缸、顶出油缸、注射座油缸、注射油缸、液压马达;7,8,9,10,11,12—分别为油缸的控制模块(CU)、指令模块(CM);13—系统压力(P)、流量(Q)的控制和指令模块;14—泵;15—电机(M);16—进油过滤器;17—油冷却器; 18—油箱;P—进油管路(高压);T—回油管路。
(低压)油路总管线(P、T、P)的上部分是执行回路系统,下部分是主回路系统及辅助回路系统。
执行回路系统:主要由各执行机构(油缸)和指令及控制装置(电磁阀)组成。
其功能是将进入管路P的高压油按程序放到油缸的左腔或右腔中去,推动活塞杆执行动作。
高压油进入的时间、顺序和位置是通过电磁换向阀来实现的,工作指令通过电信号发给电磁阀的电磁铁,控制其阀芯动作,将控制油路(P)的高压油,进入换向阀推动阀芯动作,将高压油接通到油缸中去;而各油缸中的回油经回油管路T及辅助油路系统放回油箱。
主回路系统:由动力源和控制模块组成。
动力源系统(电机、油泵)产生油压(P)和流量(Q),与指令(CU)及控制(CM)模块(压力阀、流量阀等)组成回路。
从泵来的高压油,进入主管路的时间、顺序、压力及流量,是通过流量阀,压力阀是电磁铁获得,指令的时间、顺序和强弱,由控制其阀芯的推力和开度来确定的。
执行回路与主回路之间是通过进油管路P(高压),回油管路T(低压)以及控制回路P(高压)形成“连接网络”。
注塑机应用液压组件非常广泛。
⑴.动力组件由电机带动泵实现电能—机械能—液压能的转换。
有各种油泵和液压马达。
油泵是靠封闭容腔使其容积发生变化来工作的。
理想的泵是没有的,因为结构上总会有制品缝隙就会有泄漏,而且机械磨损也会产生间隙,所以就要考虑泵的效率。
立式注塑机液压原理
立式注塑机液压原理
立式注塑机液压原理是指利用液压系统来实现注塑机的运动和压力控制。
液压系统由油泵、液压阀、液压缸等组成,通过控制液压系统中的油液流动来实现注塑机的动作。
在注塑机的液压系统中,油泵负责将液压油泵送到液压系统中,产生压力。
液压阀起到流量控制、压力控制、方向控制等作用。
液压缸由活塞和缸筒组成,当液压油进入液压缸时,活塞受到液压力的作用而进行运动。
在注塑机的运行过程中,首先注塑机会将塑料颗粒加热融化并注入模具中,然后通过液压系统提供的压力,使活塞向注射缸推动,将熔融的塑料填充到模具中。
随后,注塑机会按照预设的程序进行冷却和固化,最后将模具打开,将成型的塑件取出。
立式注塑机液压原理的关键是通过液压油的流动来实现对活塞的控制,从而实现注塑机的动作。
液压系统能够提供高压力和稳定的动力,使得注塑过程更加稳定和精确。
这种液压原理的应用,使得注塑机具有较高的生产效率和精度,广泛应用于塑料制品的生产中。
注塑机液压控制流程原理讲解
注塑机液压控制流程原理讲解英文回答:Hydraulic Control System of Injection Molding Machine: Working Principle.The hydraulic control system in an injection molding machine is responsible for controlling the movement of the machine's various components, such as the screw, platen, and mold. This system uses hydraulic fluid to transmit power and control the motion of these components.The hydraulic control system typically consists of the following components:Hydraulic pump: The pump is responsible for supplying hydraulic fluid to the system. It can be either a fixed-displacement pump or a variable-displacement pump, depending on the specific requirements of the machine.Hydraulic reservoir: The reservoir stores the hydraulic fluid and supplies it to the pump. It also helps to dissipate heat generated by the pump and other components in the system.Hydraulic valves: The valves are used to control the flow of hydraulic fluid through the system. They can be either directional valves, which control the direction of fluid flow, or flow control valves, which control the amount of fluid flow.Hydraulic cylinders: The cylinders are used to convert hydraulic pressure into linear motion. They can be used to actuate the screw, the platen, or the mold.Hydraulic accumulators: The accumulators store hydraulic energy and can be used to provide a quick burst of pressure or flow to the system. They can help to reduce pressure spikes and improve the overall efficiency of the system.The hydraulic control system works by using thehydraulic fluid to actuate the cylinders. The cylinders then move the screw, the platen, or the mold, which performs the desired operation. The valves are used to control the flow of hydraulic fluid and the direction of movement of the cylinders. The accumulators help to store energy and reduce pressure spikes in the system.The hydraulic control system is an essential part of an injection molding machine. It allows for precise control of the movement of the machine's components and enables the machine to produce high-quality plastic parts.中文回答:注塑机液压控制系统的工作原理。
情景3 注塑机液压系统分析
学习情境3 注塑机液压系统分析
四、压力继电器 压力继电器是当液压系统中的压力升高到一定数值时,将液压信号转换为电 信号的一种转换元件。当系统压力达到压力继电器的调定压力时,它发出电信 号控制电气元件(如电动机、电磁铁、电磁离合器等),使油路换向、卸压实现 顺序动作,或关闭电动机起安全保护作用。
压力继电器的结构和图形符号 如图3-8所示,当进油口P处油液 压力达到压力继电器的调定压力 时,作用在柱塞1上的液压力通过 顶杆2合上微动开关4,发出电信 号。
至中位,使泵卸荷,同时液压缸上腔通过节流阀卸压。当压力降至 压力继电器调定的压力时,微动开关复位发出信号,使电磁换向阀 切换至右位,压力油打开液控单向阀,液压缸上腔回油,活塞上升。
学习情境3 注塑机液压系统分析
2、溢流阀卸压回路
溢流阀卸压回路如图所示。工作行程结束后,换向阀先切换至中位, 使泵卸荷。同时溢流阀的外控口通过节流阀和单向阀通油箱,因而溢流 阀开启使液压缸上腔卸压。调节节流阀即可调节溢流阀的开启速度,也 就调节了液压缸的卸压速度。溢流阀的调定压力应大于系统的最高工作 压力,因此溢流阀也起安全阀的作用。
学习情境3 注塑机液压系统分析
2、利用蓄能器的保压回路
当主换向阀在左位工作时,液压缸向前运动且压紧工件,进油路压力升 高至调定值,压力继电器发信使二通阀通电,泵即卸荷,单向阀自动关闭, 液压缸则由蓄能器保压。缸压不足时,压力继电器复位使泵重新工作。保 压时间的长短取决于蓄能器容量,调节压力继电器的工作区间即可调节缸 中压力的最大值和最小值。
学习情境3 注塑机液压系统分析
(2)安全保护 如图3-3b所示,在由变量泵供油 的液压系统中,供油量随负载大小自 动调节到需要值,没有多余流量,不 需要溢流,不需要流量阀。系统压力 随负载变化而变化,溢流阀可用来限 定系统的最高压力,防止系统因过载 而引起事故和故障,故也称为安全阀 。当系统正常工作时,溢流阀阀口常 闭;当系统过载时,溢流阀阀口立即 打开溢流,使系统压力不再升高。
