数字万用表检测报告试验报告
实验报告
第一部分一、示波器的功能一、示波器的功能1、可以测量直流信号、交流信号的电压幅度2、可以测量交流信号的周期，并以此换算出交流信号的频率。
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形，即双踪测量功能。
此功能能够测量两个信号之间的相位差，和波形之间形状的差别。
二、示波器面板旋钮的功能1、扫描速度旋钮，可以改变示波器扫描线从左向右移动的速度。
2、电压选择旋钮，可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度。
3、上下调整旋钮、左右调整旋钮，可以改变扫描线在屏幕中上下左右两个方向的位置。
4、电压标准旋钮向顺时针方向达到最大值的状态为标准状态。
其它位置为非标准状态。
5、扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。
其他位置为非标准状态。
6、为同步旋钮，它能使示波器的波形稳定下来。
7、功能选择键为CH1通道选择、CH2通道选择、双踪功能选择。
8、功能选择键为CH1信号同步、CH2信号同步。
9、为测量功能选择开关，能使测量处与交流DC、直流AC、和接地GHD三种状态。
当处于直流DC状态时，无论是直流还是交流信号都能够进行测量。
当处于交流AC状态时，示波器测量接口的内部被串上的一个电容，此时信号中的直流成分被电容阻隔，而交流成分却可以通过电容而被测量。
当处于接地状态的时，示波器的测量接口在示波器内部与地短路，此时外部信号不能进入示波器。
10、为亮度调整旋钮，可以调整图像的亮度。
11、为聚焦调整旋钮，可以使图像变得精细。
三、示波器对被测电压进行读数的方法1、测量电压的读数示波器扫描线在Y轴方向偏离一个方格，被测量的电压值就等于电压选择旋钮所指示的电压。
信号电压使示波器扫描线在Ｙ轴方向偏离的格数乘以电压选择旋钮所指示的电压，就等于这个信号的电压值。
2、测量交流电压的周期示波器扫描线在X轴方向每移动一个方格，所经过的时间就等于扫描速度旋钮所指示的时间。
数字万用表检测报告

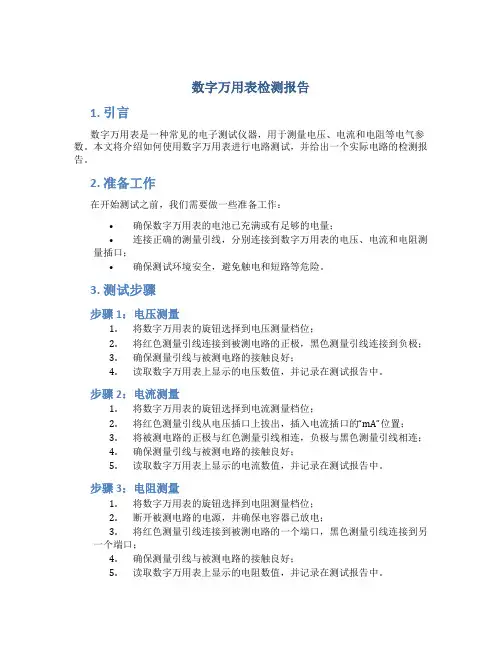

数字万用表检测报告1. 引言数字万用表是一种常见的电子测试仪器，用于测量电压、电流和电阻等电气参数。
本文将介绍如何使用数字万用表进行电路测试，并给出一个实际电路的检测报告。
2. 准备工作在开始测试之前，我们需要做一些准备工作：•确保数字万用表的电池已充满或有足够的电量；•连接正确的测量引线，分别连接到数字万用表的电压、电流和电阻测量插口；•确保测试环境安全，避免触电和短路等危险。
3. 测试步骤步骤1：电压测量1.将数字万用表的旋钮选择到电压测量档位；2.将红色测量引线连接到被测电路的正极，黑色测量引线连接到负极；3.确保测量引线与被测电路的接触良好；4.读取数字万用表上显示的电压数值，并记录在测试报告中。
步骤2：电流测量1.将数字万用表的旋钮选择到电流测量档位；2.将红色测量引线从电压插口上拔出，插入电流插口的“mA”位置；3.将被测电路的正极与红色测量引线相连，负极与黑色测量引线相连；4.确保测量引线与被测电路的接触良好；5.读取数字万用表上显示的电流数值，并记录在测试报告中。
步骤3：电阻测量1.将数字万用表的旋钮选择到电阻测量档位；2.断开被测电路的电源，并确保电容器已放电；3.将红色测量引线连接到被测电路的一个端口，黑色测量引线连接到另一个端口；4.确保测量引线与被测电路的接触良好；5.读取数字万用表上显示的电阻数值，并记录在测试报告中。
4. 检测报告电压测量结果•电源1：3.6V•电源2：5.1V电流测量结果•电流1：24mA•电流2：12mA电阻测量结果•电阻1：220Ω•电阻2：470Ω5. 结论通过使用数字万用表进行电路测试，我们得到了电压、电流和电阻等参数的测量结果。
根据这些结果，我们可以进一步分析电路的工作状态和性能。
数字万用表的使用方便快捷，是电子工程师和电子爱好者必备的工具之一。
6. 参考资料•《数字万用表使用指南》•《电路测试技巧与实践》。
万用表的使用方法实验报告
万用表的使用方法实验报告实验目的：1.了解万用表的基本使用方法。
2.熟悉万用表的各项功能。
3.掌握万用表在电路测试中的应用。
实验原理：万用表是一种常见的电子测试仪器，其主要功能是测量电压、电流和电阻等参数。
通常情况下，万用表可以分为数字式和模拟式两种类型。
数字式多采用液晶显示屏，而模拟式则采用指针显示。
使用时需要注意选择正确的量程和测量方式。
实验步骤：1.准备工作首先需要确认要测量的电路处于断开状态，并且将万用表选择到正确的测量范围。
如果不确定测量范围，可以先选择较大范围进行测试，然后再逐渐缩小范围。
2.测量电压将红色测试笔连接到正极，黑色测试笔连接到负极。
然后将测试笔接触到待测点上，并读取显示屏上的数值即可。
注意：在使用时需要注意安全，避免触碰高压部分。
3.测量电流将红色测试笔连接到待测点上游侧，黑色测试笔连接到下游侧。
此时需要注意选择正确的电流量程。
然后将电路通电，读取显示屏上的数值即可。
4.测量电阻将红色测试笔连接到待测电阻的一端，黑色测试笔连接到另一端。
此时需要注意选择正确的电阻量程。
然后读取显示屏上的数值即可。
5.其他功能万用表还具有其他功能，如测试二极管、测试连续性等。
具体使用方法可以参考说明书。
实验结果：通过本次实验，我掌握了万用表的基本使用方法和各项功能，并且成功地完成了对电压、电流和电阻等参数的测量。
同时，在实验中也注意了安全问题，避免触碰高压部分。
结论：万用表是一种非常实用的电子测试仪器，在工程实践中有着广泛的应用。
掌握其基本使用方法和各项功能可以为我们在日常工作中提供便利，并且保证我们能够准确地进行电路测试。
数字万用表实验报告
数字万用表实验报告引言在现代科技高速发展的时代，数字万用表成为一种必不可少的测量仪器。
它的广泛应用使得我们能够方便地测量电压、电流、电阻等各种电学参数。
本实验旨在通过多个实验项目的研究与探索，深入了解数字万用表的原理、使用方法以及相关应用领域。
实验一电压测量实验首先，将数字万用表设置为直流电压测量模式，并连接电源电压。
然后将测试笔分别连接至电源的两个极端，注意连接的极性。
在读数窗口中可以看到数字万用表显示的电压数值。
通过改变电源电压，我们可以观察到数字万用表的读数也相应变化。
实验二电流测量实验在进行电流测量实验前，我们需要将数字万用表设置为直流电流测量模式。
然后，将数字万用表串联在电路中，注意将测试笔依次与电源、电阻以及数字万用表相连。
在读取电流数值时，需注意电源电流大小不应超过数字万用表可测范围。
通过改变电阻值，我们可以观察到数字万用表的读数随之变化。
实验三电阻测量实验在进行电阻测量实验时，首先需要将数字万用表设置为电阻测量模式。
将测试笔分别接触待测电阻的两个极端，观察数字万用表读数窗口中的数值。
通过改变待测电阻的大小，我们可以看到数字万用表的读数也会相应变化。
实验四二极管正反向电压测量实验将数字万用表设置为二极管正反向电压测量模式，并连接待测二极管。
将测试笔分别与二极管的正、负极相连，观察数字万用表的读数窗口。
通过改变待测二极管的极性，我们可以观察到数字万用表读数的变化。
实验五电容测量实验在进行电容测量实验前，我们需要将数字万用表设置为电容测量模式。
首先将待测电容器两端与数字万用表的测试笔相连，然后观察并记录数字万用表的读数。
通过改变待测电容器的大小，我们可以观察到数字万用表的读数与电容器容量成正比关系。
结论通过上述实验，我们深入了解了数字万用表的原理、使用方法以及相关应用领域。
数字万用表作为一种重要的测量仪器，广泛应用于电子、通信、电力等领域。
通过对电压、电流、电阻、二极管正反向电压以及电容的测量实验，我们不仅了解了数字万用表的测量准确性和稳定性，还加深了对电路原理以及电子器件性质的理解。
数字万用表实验报告
数字万用表实验报告
数字万用表是一种用于测试电路中电流、电压、电阻和容量等物理量的仪器。
它可以同时测量多种电气参数，而且精度高、操作简单，因此在电子工程、机械制造、生产加工等领域得到了广泛应用。
为了更好地了解数字万用表的原理和特点，本文将进行数字万用表的实验测试，并撰写实验报告。
一、实验目的
了解数字万用表的电路原理、使用方法及注意事项，熟悉数字万用表的各个功能及操作。
二、实验仪器
数字万用表、直流电源、可变电阻、LED 灯、电池、跳线等。
三、实验步骤
1. 将数字万用表转换为电压、电流、电阻和容量测量模式，分别进行实验和测试。
2. 用跳线将电源、电阻、LED 灯等依次串连，分别用数字万用表测量其电流、电压和电阻值等。
3. 用数字万用表测试不同电池（如干电池、铅酸蓄电池等）的电压和容量。
四、实验结果
1. 数字万用表测试的 LED 灯电流约为 20mA 左右，电压为 2V 左右，电阻为 100 欧姆左右。
2. 数字万用表测试的电池电压值与理论值相适应，干电池电压为 1.5V 左右，铅酸蓄电池电压约为 12V 左右，容量也在标准范围内。
3. 测试不同范围的电阻时，数字万用表显示的电阻值与标准值相吻合。
五、实验心得
通过本次实验，我们深入了解了数字万用表的原理和功能，同时更好地掌握了其使用方法和注意事项，增强了对电路电气参数的理解和测量技能，为今后的实践工作提供了较为充分的基础。
总之，数字万用表是一种广泛应用的电子测试仪器，其精度和实用性极高，可以为我们的科研和生产活动提供有力的支持。
希望今后在科研和实验中，我们积极运用数字万用表，将其真正发挥出更大的潜力。
数字万用表实验报告
数字万用表实验报告
实验报告
实验名称：数字万用表实验
实验日期：XXX年XX月XX日
实验目的：通过使用数字万用表测量电路中电压、电流、电阻等参数，熟悉数字万用表的使用方法和测量技巧。
实验仪器：数字万用表、电源、电阻、电路板等。
实验原理：数字万用表是一种用来测量电路中电压、电流、电阻、频率等参数的仪器。
它通过将被测电路与电源和万用表相连，根据电路参数的不同选择适当的测量档位，并读取显示屏上的数值来进行测量。
实验步骤：
1. 将电路板与电源相连，确保电路正常工作。
2. 将数字万用表的电源引线与电路板的正负极相连。
3. 根据需要选择适当的测量档位，比如测量电压时选择直流电压档位、测量电流时选择直流电流档位。
4. 将数字万用表的测试引线分别与电路中需要测量的点相连，根据实验需要依次测量电压、电流和电阻。
5. 读取数字万用表显示屏上的数值，并记录下来。
6. 将测量完成的数据整理，进行必要的计算和分析。
实验结果：根据实验步骤进行测量，得到的数据为......
实验讨论：根据测量结果可以得出结论......
实验总结：本次实验通过使用数字万用表进行测量，掌握了数字万用表的使用方法和测量技巧。
实验结果表明......
注意事项：在进行测量时，需要注意选择适当的测量档位，避免对数字万用表造成损坏；同时，在进行测量时需保证电路稳定工作，避免测量误差的发生。
电路参数测量实验报告
电路参数测量实验报告1. 掌握电路参数测量的基本方法和技巧；2. 熟悉电路参数的计算公式和相关理论知识；3. 分析电路参数测量结果，理解其对电路性能的影响。
实验仪器和材料：1. 数字万用表；2. 直流电源；3. 电阻器、电容器、电感器等被测元件；4. 连接线、电源线等其他实验器材。
实验步骤：1. 准备实验仪器和材料；2. 搭建测量电路，根据被测元件的特性进行合理的连接；3. 对待测的电阻、电容、电感进行测量，记录相应的测量值；4. 根据测量结果计算电路参数，比如电阻的阻值、电容的电容值、电感的感值等；5. 分析测量结果，对比理论值，讨论实验误差产生的原因；6. 根据测量结果和分析进行总结，撰写实验报告。
实验结果：1. 测量电阻时，根据欧姆定律和电压分压原理，通过测量电压和电流，可以计算出电阻的阻值；2. 测量电容时，可以通过RC电路的充放电过程，根据电流的变化率和电压的变化率，计算出电容的电容值；3. 测量电感时，可以通过LC电路的振荡频率，根据频率和电容的值，计算出电感的感值。
实验分析和讨论：1. 实验中可能存在的误差包括仪器的测量误差、电源的稳定性误差、实验操作不准确等；2. 对于电阻、电容、电感等被测元件，其本身的质量、精度也会影响测量结果；3. 实验中要多次测量并取平均值，以增加测量结果的准确性；4. 对于测量结果与理论值的偏差，可以进行误差分析，找出产生误差的原因，并提出改进的方法。
实验总结：通过本次实验，我掌握了电路参数测量的基本方法和技巧，熟悉了电路参数的计算公式和相关理论知识。
实验过程中，我遇到了一些困难和问题，但通过认真的操作和分析，最终完成了实验任务。
在实验中，我深刻认识到仪器的重要性，并意识到实验误差对测量结果的影响。
通过实验结果的分析和讨论，我进一步理解了电路参数对电路性能的影响。
通过这次实验，我不仅提高了实验操作和数据处理的能力，更深入了解了电路参数测量的原理和方法，为以后的学习和研究奠定了基础。
电路实验实验报告
电路实验实验报告篇一：电路实验报告数字电路实验报告姓名：田月皎学号：XX080432201 学院：信息学院专业：运算机科学与技术指导教师：邹尔宁协助指导教师：XX年 12 月 28 日实验一经常使用仪器仪表利用一、实验目的：熟悉经常使用仪器仪表的利用二、实验器材：数字万用表，数字电路实验箱三、实验内容：熟悉万用表的功能及利用一、测电压〔直流电压测量〕二、测量电阻四、实验原理分析：〔一〕观看和了解数字万用表的构造一、熟悉数字万用表数字万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是能够测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω〞的是电阻刻度线，其右端为零，左端为∞，刻度值散布是不均匀的。
符号“－〞或“DC〞表示直流，“～〞或“AC〞表示交流，“～〞表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
2 、选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量工程和量程。
〔如图3一4〔B〕〕。
一样的万用表测量工程包括：“mA〞；直流电流、“V〞：直流电压、“V〞：交流电压、“Ω〞：电阻。
每一个测量工程又划分为几个不同的量程以供选择。
二、表笔和表笔插孔表笔分为红、黑二只。
利历时应将红色表笔插入标有“＋〞号的插孔，黑色表笔插入标有“－〞号的插孔。
〔二〕万用表的利用方式一、应检查表针是不是停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零 2 、将表笔按上面要求插入表笔插孔3 、将选择开关旋到相应的工程和量程上就能够够利用了〔三〕测试结果五实验总结：通过这次实验，了解了万用表的利用，明白了如何用万用表测量电阻，电压，等数据，稳固了电路根底。
实验二门电路功能测试一实验目的：〔1〕明白得TTL和CMOS一般门电路的参数含义〔2〕把握TTL和CMOS 一般门电路的利用方式〔3〕把握分析一般门电路逻辑功能的一样方式〔4〕明白得TTL和CMOS一般门电路参数的一样分析方式二、实验元器件：?一、四双输入与非门 74LS00 ×1片二、电阻100Ω×1只 ?3、电子电路实验箱 1个 ?4、数字万用表 1个三、实验内容：一、与非门逻辑功能测试 ? 二、与非门电压传输特性四、实验原理分析：一、与非门逻辑功能测试 (1)实验电路图与非门逻辑功能分析(a)器件顶视引脚图 (b)测试电路(2) 实验芯片 74LS00芯片 (3)实验进程? 一、参照与非门逻辑功能分析电路图，一只74LS00芯片中含有四个一样的双输入与非门? 二、依照电路图，将线连接正确，确保电路无误后可通电? 3、变换单刀双掷开关的状态，用直流电压表测试电路的输出电压〔4〕测试二、与非门电压传输特性 (1)实验电路图分析与非门电压传输特性电路〔2〕实验进程依照电路，在0～5V 间慢慢伐整输入的电流电压，将随之转变的数据记入测试结果表〔3〕测试结果五、实验总结：通过这次实验，学会用74LS00芯片做该实验研究“与非门电压传输特性〞，将可变电压从5V慢慢伐整到0V，电压在1V时跳变。
实验一万用表毫伏表的使用
实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。
2．掌握毫伏表的使用方法。
3．了解毫伏表的工作频率极限。
4．学会毫伏表使用前的调零和校正。
二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。
核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。
它主要由外围电路、双积分A／D转换器及显示器组成。
其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。
（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶，起连接作用。
图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。
由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
图中，C1为输入电容。
VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。
R21是为防止放大器输入端出现直流分量而设计的直流通道。
VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
万用表实验报告
万用表实验报告实验目的，通过使用万用表对电路中的电压、电流和电阻进行测量，掌握万用表的使用方法和原理，并能够准确地进行电路参数的测量。
实验仪器，万用表、电源、导线、电阻器、电压源、电流源等。
实验原理，万用表是一种能够测量电压、电流和电阻的多功能测量仪器。
在测量电压时，将万用表的电压测量档位选择到所要测量的电压范围，然后将红表笔和黑表笔分别连接到电路中的两个测量点，读取万用表上的电压数值即可。
在测量电流时，将万用表的电流测量档位选择到所要测量的电流范围，然后将万用表串联到电路中，读取电流数值即可。
在测量电阻时，将万用表的电阻测量档位选择到所要测量的电阻范围，然后将电阻器两端分别连接到万用表的两个测量端口，读取电阻数值即可。
实验步骤：1. 将电源连接到电路中，开启电源。
2. 分别使用万用表测量电路中的电压、电流和电阻。
3. 记录测量数值，并进行数据分析和比较。
4. 关闭电源，整理实验仪器。
实验结果：1. 电路中的电压测量结果为，5V。
2. 电路中的电流测量结果为，0.5A。
3. 电路中的电阻测量结果为，10Ω。
实验分析，通过本次实验，我们成功地使用了万用表对电路中的电压、电流和电阻进行了准确测量。
在测量过程中，我们要注意选择合适的档位，保证测量的准确性。
同时，还要注意安全用电，避免发生电路短路或其他安全事故。
实验总结，通过本次实验，我们掌握了万用表的使用方法和原理，能够准确地进行电路参数的测量。
在今后的实验和工作中，我们将继续加强对万用表的使用，提高测量准确性，为科研和工程实践提供可靠的数据支持。
结语，本次实验使我们对万用表的使用有了更深入的了解，为我们今后的学习和工作打下了坚实的基础。
希望大家能够在实验中认真学习，不断提高实验操作能力，为今后的科研和工作打下坚实的基础。
原件参数测量实验报告(3篇)
第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。
2. 学习使用万用表等仪器进行电子元件参数的测量。
3. 了解不同类型电子元件的特性和应用。
二、实验内容本次实验主要测量以下电子元件的参数：1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量：通过万用表的电阻测量功能，根据欧姆定律（U=IR）计算出电阻值。
2. 电容测量：通过万用表的电容测量功能，根据电容的充放电原理和RC时间常数计算出电容值。
3. 二极管测量：通过万用表的二极管测试功能，测量二极管的正向压降和反向电阻，判断其极性和性能好坏。
4. 三极管测量：通过万用表的hFE测试功能，测量三极管的电流放大倍数，判断其类型和三个管脚（e、b、c）。
四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量：- 将万用表调至电阻测量挡位。
- 将红表笔和黑表笔分别接触到电阻的两端。
- 读取万用表显示的电阻值。
2. 电容测量：- 将万用表调至电容测量挡位。
- 将红表笔和黑表笔分别接触到电容的两端。
- 读取万用表显示的电容值。
3. 二极管测量：- 将万用表调至二极管测试挡位。
- 将红表笔和黑表笔分别接触到二极管的正负极。
- 读取万用表显示的正向压降和反向电阻值，判断二极管的极性和性能好坏。
4. 三极管测量：- 将万用表调至hFE测试挡位。
- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。
- 读取万用表显示的电流放大倍数，判断三极管的类型。
六、实验结果与分析1. 电阻测量：- 测量结果与标称值基本一致，说明电阻参数测量准确。
2. 电容测量：- 测量结果与标称值基本一致，说明电容参数测量准确。
3. 二极管测量：- 正向压降和反向电阻值符合二极管特性，说明二极管性能良好。
4. 三极管测量：- 电流放大倍数符合三极管类型，说明三极管性能良好。
七、实验结论1. 通过本次实验，掌握了常用电子元件的识别与参数测量方法。
实验1 数字万用表的应用实验报告
实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器 1台2 数字万用表 1块3 功率放大电路实验板 1块4 实验箱 1台5 4700Pf、IN4007、9018 各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述 UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“”标志，短路检查用蜂鸣器。
2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
B交流电压量程为2V、20V、200V和750V四档， 2V、20V和200V档的准确度为±（读数的0.5％＋10个字）, 750V档的准确度为±（读数的0.8％＋15个字）；输入阻抗，所有量程约为2MΩ；频率范围为40Hz~400Hz；显示：正弦波有效值（平均值响应）。
万用表使用实验报告
万用表使用实验报告万用表使用实验报告引言：万用表是一种常见的电子测量仪器，它可以测量电压、电流、电阻等电学量。
在实验室和工程领域中，万用表是必不可少的工具之一。
本实验报告旨在介绍万用表的使用方法和注意事项。
一、万用表的基本原理万用表是基于电流测量原理工作的。
它通过将待测电路与测量电路相连，通过测量电路中的电流来推断待测电路的电压、电流或电阻。
万用表通常由一个电流表和一组旋钮、开关等组成，可以根据需要选择不同的测量范围和量程。
二、万用表的使用方法1. 选择合适的测量范围和量程：根据待测电路的电压、电流或电阻大小，选择合适的测量范围和量程。
如果选择过大的量程，可能会导致测量不准确；而选择过小的量程，可能会导致测量范围不够。
2. 连接待测电路：将待测电路与万用表相连，通常使用插头或夹子连接电路的正负极。
确保连接牢固，避免接触不良导致测量偏差。
3. 调节测量模式：根据待测电路的类型选择合适的测量模式，如直流电压、交流电压、直流电流、交流电流、电阻等。
旋转旋钮或切换开关来选择测量模式。
4. 读取测量结果：根据万用表显示屏上的数值，读取测量结果。
注意保持视线垂直于显示屏，避免视角偏差导致读数错误。
三、万用表的注意事项1. 安全使用：在使用万用表之前，确保电路处于断开状态，并检查电路中是否有高电压或高电流。
避免触摸电路的带电部分，以免发生触电事故。
2. 防止过载：在测量电压或电流时，选择合适的测量范围和量程，避免超过万用表的额定范围。
过载可能导致测量不准确，甚至损坏万用表。
3. 防止短路：在测量电阻时，确保待测电路处于断开状态，避免与其他电路或金属接触导致短路。
短路可能导致测量不准确或损坏万用表。
4. 注意接线：在连接待测电路时，确保插头或夹子与电路的正负极正确连接。
错误的接线可能导致测量结果错误。
5. 定期校准：定期校准万用表以确保其准确性。
如果发现测量结果与预期不符，可以考虑进行校准或更换电池。
结论：万用表是一种重要的电子测量仪器，它可以测量电压、电流、电阻等电学量。
万用表实习报告
万用表实习报告实习报告。
实习单位，XXX电子科技有限公司。
实习时间，2021年8月1日至2021年8月31日。
实习岗位，万用表生产部实习生。
实习内容：在XXX电子科技有限公司实习期间，我被分配到了万用表生产部门进行实习。
在实习期间，我主要负责参与万用表的生产流水线操作，包括原材料的准备、生产设备的操作、产品的组装和包装等工作。
同时，我还参与了万用表的质量检验工作，学习了如何使用各种测试仪器对产品进行严格的检测，确保产品质量符合标准。
实习收获：通过一个月的实习，我收获了很多宝贵的经验和知识。
首先，我深入了解了万用表的生产流程和质量管理体系，对电子产品的生产过程有了更深入的了解。
其次，我学会了如何在工作中严格遵守操作规程和安全规定，保障自己和他人的安全。
最重要的是，我学会了团队合作和沟通，与同事们共同努力，完成了生产任务，取得了很好的成绩。
实习收获：通过一个月的实习，我收获了很多宝贵的经验和知识。
首先，我深入了解了万用表的生产流程和质量管理体系，对电子产品的生产过程有了更深入的了解。
其次，我学会了如何在工作中严格遵守操作规程和安全规定，保障自己和他人的安全。
最重要的是，我学会了团队合作和沟通，与同事们共同努力，完成了生产任务，取得了很好的成绩。
实习总结：通过这次实习，我对电子产品的生产和质量管理有了更深入的了解，也锻炼了自己的动手能力和团队合作能力。
我将会继续努力，不断提升自己的专业技能，为将来的工作做好准备。
感谢公司给我这次宝贵的实习机会，我会珍惜并努力学习，为公司的发展贡献自己的力量。
MAS830L_数字万用表装配实验报告
MAS830L 数字万用表装配实验报告实验日期： 5月5 实验名称：MAS830L 数字万用表装配一：实验目的1、 通过MAS830L 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、 了解ICL7106的各个引脚和他的数模转换功能。
3、 了解液晶显示的原理和使用方法。
4、 初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、 了解各种测试仪器的用法并样品进行测试和矫正 二：实验器材1、 MAS830L 型31/2位数字万用表的各种零配件和相关的材料说明。
见MAS830L 元件清单（一）和MAS830L 元件清单（二）。
2、 焊接电路板所需的烙铁和锡以及松香。
3、 一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D 转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点 （1）采用＋7V ～＋15V 单电源供电，可选9V 叠层电池，有助于实现仪表的小型化。
低功耗（约16mW ），一节9V 叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V 基准电压源、异或门输出电路，能直接驱动3½位LCD 显示器。
（3）属于双积分式A/D 转换器，A/D 转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
年级：14机电1 班组： 姓名： 朱宇凯 学号： 144030308（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
