MAS830L_数字万用表装配实验报告

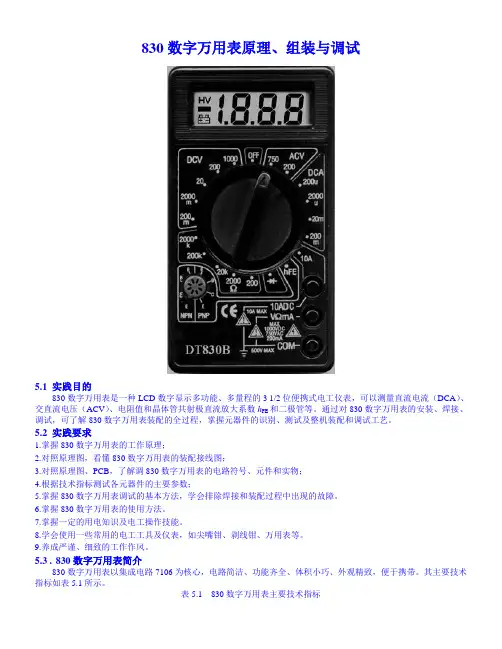

830数字万用表格原理、组装与调试OK
830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。

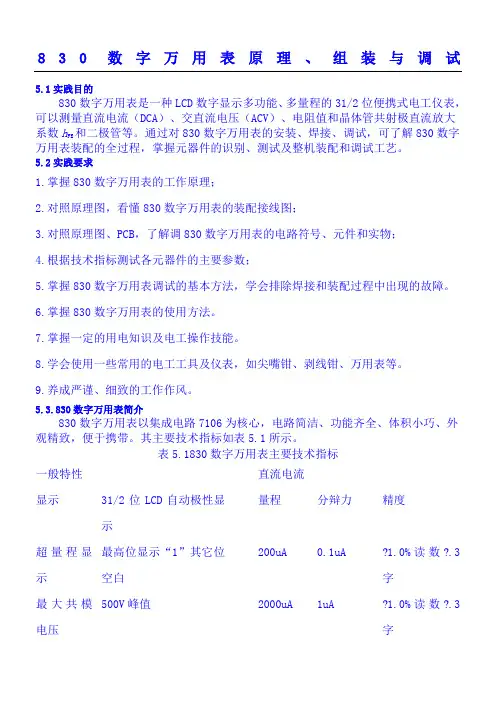

830数字(精选)万用表原理、组装与调试OK
830数字万用表原理、组装与调试5.1实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3.830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1830数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ?1.0%读数?.3字最大共模电压500V峰值2000uA 1uA ?1.0%读数?.3字储存环境-15°C至50°C20mA 10uA ?1.0%读数?.3字温度系数小于0.1×准确度/°C200mA 100uA ?1.5%读数?5字电源9V叠层电池10A 10mA ?2.0%读数?10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ?1.2%读数?10字200mV 0.1mV ?0.5%读数?2字750V 1V ?1.2%读数?10字2000mV 1mV ?0.5%读数?3字电阻20V 10mV ?0.5%读数?3字量程分辩力精度200V 100mV ?0.5%读数?3字200Ω0.1Ω?1.0%读数?10字1000V 1V ?0.8%读数?3字2000Ω1Ω?1.0%读数?2字晶体管检测20KΩ10Ω?1.0%读数?2字量程测试电流开路电压/测试电压200KΩ100Ω?1.0%读数?2字二极管 1.4mA 2.8V 2000KΩ1KΩ?1.0%读数?2字三极管Ib=10uA Vce=3V5.4830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
万用表组装实验报告
万用表组装实验报告万用表组装实验报告引言：万用表是一种常见的电气测量仪器，用于测量电压、电流、电阻等电学量。
在本实验中，我们将学习如何组装一个简单的万用表，并了解其基本原理和使用方法。
1. 实验目的本实验的目的是通过组装万用表，了解其内部结构和工作原理，并掌握正确使用万用表的方法。
2. 实验材料本实验所需材料包括：- 万用表组装套件（包括表壳、表盘、电路板等）- 电线- 电池- 电阻器- 电压源- 电流源3. 实验步骤3.1 组装表壳首先，将表壳打开，将表盘和电路板固定在表壳内部。
确保它们牢固地连接在一起，并且表盘可以自由旋转。
3.2 连接电路将电线连接到电路板上的相应接口，连接电池、电阻器、电压源和电流源。
确保电路连接正确，并且电线牢固地固定在接口上。
3.3 调整表盘将表盘上的旋钮调整到合适的位置，以确保万用表可以测量不同范围的电学量。
根据实际需要，可以选择测量电压、电流或电阻。
3.4 测试电路使用已连接的电路进行测试。
根据需要，可以通过调整表盘上的旋钮来选择不同的测量范围。
确保万用表的探头正确接触测试电路，并记录测量结果。
4. 实验结果与分析通过组装和测试，我们可以得到电路中不同电学量的测量结果。
根据测量结果，我们可以计算电路中的电压、电流和电阻，并分析电路的工作状态和性能。
5. 实验注意事项在进行实验时，需要注意以下事项：- 确保电路连接正确，避免短路或断路的情况发生。
- 在使用万用表时，要小心操作，避免探头接触到带电部分，以免发生触电事故。
- 在测量电压时，要选择合适的测量范围，避免超出万用表的额定电压范围，以免损坏仪器。
- 在测量电流时，要注意电流的方向，确保电流通过万用表的正确位置，以免烧坏保险丝或电路板。
6. 结论通过本实验，我们成功地组装了一个简单的万用表，并学习了其基本原理和使用方法。
掌握了正确使用万用表的技巧和注意事项，为今后的电学实验打下了基础。
同时，通过测试电路中的电学量，我们可以进一步了解电路的工作状态和性能，为电路设计和故障排除提供了有价值的信息。
万用表组装实训报告
万用表组装实训报告
组装实训报告
一、实训目的：
通过本次实训，掌握万用表的组装和使用方法，了解电路测试的基本操作。
二、实训设备和材料：
1. 万用表：负责测量电压、电流、电阻等电路参数。
2. 电源：提供电压给被测电路。
3. 电路板：包括各种电子元件和连接线，用于组装电路。
三、实训步骤：
1. 组装万用表：
将电池或电池组插入万用表的电池槽内，确保极性正确。
将测试引线插入相应的插孔中，其中红色引线插入正极插孔，黑色引线插入负极插孔。
将万用表的旋钮旋转到合适的位置，进行相关测量。
2. 连接电路：
将电路板上需要测量的电子元件按照电路图连接起来，确保连接正确。
接地线连接到电路板上的地线上，确保电路的安全性。
3. 测试电路：
将万用表的测试引线分别接触到需要测量的电子元件上的引脚或电线上。
根据需要选择测量电压、电流或电阻的测量范围和功能。
四、实训结果与分析：
通过实际操作和测量，可以得到电路中的电压、电流和电阻的数值。
根据这些数值，可以判断电路的工作状态和性能是否正常。
如果测量数值与设计数值相符，说明电路工作正常；如果测量数值偏离设计数值较大，说明电路可能存在故障或元件损坏。
五、实训总结：
通过本次实训，我掌握了万用表的组装和使用方法，了解了电路测试的基本操作。
万用表是电子工程师和电子爱好者必备的工具，能够帮助我们准确地测量电路参数，保证电路的正常运行。
在以后的学习和工作中，我会继续运用万用表进行电路的测试和调试，提高自己的电子技能。
万用表的组装实验报告
万用表的组装实验报告
实验名称：万用表的组装实验报告
实验目的：
1.了解万用表的结构和组成部分；
2.学习如何正确地组装万用表；
3.掌握对万用表进行简单维护的方法。
实验器材：
万用表组装工具包、万用表零部件、电线剪刀、螺丝刀等。
实验步骤：
1.准备工作：清洁所有电器工具，并确保安全使用；
2.组装外壳：将万用表的上下盖和中间框架组装在一起，使用
螺丝刀固定；
3.组装电池盖：将电池盖固定在万用表上，并插入适当的电池；
4.组装端口和连接线：将端口和连接线按照正确的接线方法连
接到万用表；
5.测试是否正确：在真空管等可信的电路中测试万用表是否能
够正确地读取电气信号；
6.完善：检查设备的全部部分，如有破损请及时修补。
实验结果：
万用表十分精密，每一个零件都起着至关重要的作用。
在组装
完毕后，我们用万用表在真空管等可信电路中进行了测试。
测试
结果显示，我们组装的万用表正确地读取了电气信号，结果是准
确的。
通过本次实验，我们不仅学习了万用表组装的方法，还掌
握了对设备进行简单维护的技能。
实验总结：
组装万用表需要仔细记忆每个零件，在组装时要注意每个接口，确保连接正确。
在组装时也要特别小心，以避免配件丢失或损坏。
对于万用表的使用和维护，我们还有许多知识需要学习。
我们将
继续探索学习，以便更好地理解和使用这个关键的工具。

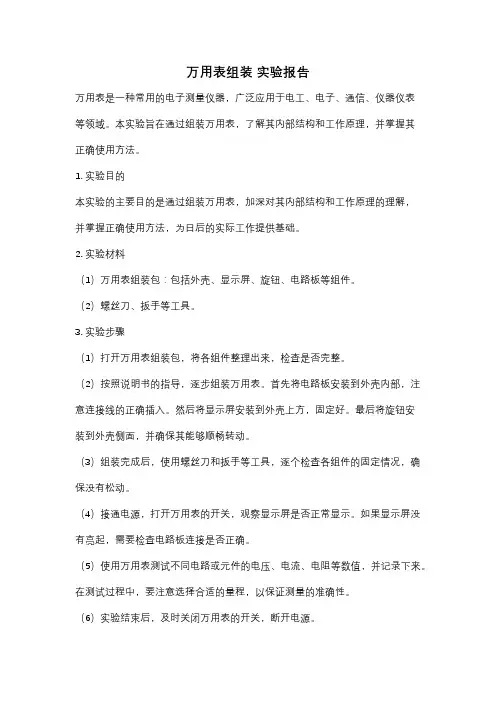

万用表组装 实验报告
万用表组装实验报告万用表是一种常用的电子测量仪器，广泛应用于电工、电子、通信、仪器仪表等领域。
本实验旨在通过组装万用表，了解其内部结构和工作原理，并掌握其正确使用方法。
1. 实验目的本实验的主要目的是通过组装万用表，加深对其内部结构和工作原理的理解，并掌握正确使用方法，为日后的实际工作提供基础。
2. 实验材料（1）万用表组装包：包括外壳、显示屏、旋钮、电路板等组件。
（2）螺丝刀、扳手等工具。
3. 实验步骤（1）打开万用表组装包，将各组件整理出来，检查是否完整。
（2）按照说明书的指导，逐步组装万用表。
首先将电路板安装到外壳内部，注意连接线的正确插入。
然后将显示屏安装到外壳上方，固定好。
最后将旋钮安装到外壳侧面，并确保其能够顺畅转动。
（3）组装完成后，使用螺丝刀和扳手等工具，逐个检查各组件的固定情况，确保没有松动。
（4）接通电源，打开万用表的开关，观察显示屏是否正常显示。
如果显示屏没有亮起，需要检查电路板连接是否正确。
（5）使用万用表测试不同电路或元件的电压、电流、电阻等数值，并记录下来。
在测试过程中，要注意选择合适的量程，以保证测量的准确性。
（6）实验结束后，及时关闭万用表的开关，断开电源。
4. 实验结果与分析通过组装万用表并进行实际测量，我们可以得到各电路或元件的电压、电流、电阻等数值。
根据这些数据，我们可以进一步分析电路的工作状态，判断元件的性能是否正常。
同时，通过比较不同条件下的测量结果，我们还可以得到一些有关电路特性的定量信息。
5. 实验心得体会通过本次实验，我对万用表的内部结构和工作原理有了更深入的了解。
组装万用表的过程中，我学会了如何正确连接各组件，如何检查固定情况，以及如何调试开关和显示屏。
在实际测量过程中，我也学会了选择合适的量程和正确操作万用表，以确保测量的准确性。
总之，本次实验不仅让我对万用表有了更深入的了解，还培养了我的动手能力和实际操作能力。
通过组装万用表和实际测量，我更加熟悉了电路的工作原理和性能分析方法。
万用表安装与调试实训报告(一)
万用表安装与调试实训报告(一)万用表安装与调试实训报告实训目的本次实训旨在培养学生安装与调试万用表的技能，从而为日后的工作和研究打下基础。
实训内容1. 了解万用表首先，我们需要了解什么是万用表以及它的主要测量功能。
万用表包括直流电压测量、交流电压测量、电流测量、电阻测量等功能。
2. 万用表的安装接下来是安装万用表。
我们需要明确万用表的正负极，正确接线和保护电路，以防止电流过大，导致万用表损坏。
3. 万用表的调试安装好之后，需要进行调试。
主要包括调节量程、调整万用表零位、调整内阻等工作。
实训过程在实训中，我们首先学会了万用表的结构和原理，了解了如何正确使用和调试。
然后，在老师的指导下，我们进行了实际安装和调试的操作，并分别进行了直流电压、交流电压、电流和电阻的测量，最后了解了如何避免万用表受损。
实训收获通过本次实训，我们深入了解了万用表的原理和使用方法，掌握了正确的安装和调试技巧，为今后的学习和工作打下了坚实的基础。
同时，我们也明白了电器设备需要正确使用，并避免恶意操作，从而保证自己的安全和保护设备。
总结本次实训让我们对万用表有了全面的了解和掌握，更加清晰地认识到电器设备正确使用的重要性。
希望今后能够继续深入学习，提高自己的技能水平，为构建更美好的未来而努力。
实训中遇到的问题在实际操作中，我们遇到了一些问题。
例如，在调试万用表时，调节量程和调整内阻的操作需要耐心和细心，也需要一定的技巧，否则容易出现误操作。
解决方法针对这些问题，我们需要注意细节，加强实验操作技能，并多与老师和同学交流，在实验中共同探讨问题的解决方法。
实验结果经过实验，我们得到了较为准确的测量数据，并成功地完成了万用表的安装和调试。
实验心得体会通过本次实习，我深刻认识到了实验中的安全问题和正确使用仪器的重要性。
仪器的安装和调试需要我们高度重视，认真操作，确保实验的准确性和数据的有效性。
同时，也让我体验到了实验的乐趣，增强了对专业知识的理解和透彻。
万用表装配实训报告
万用表装配实训报告摘要：本次实训旨在让我们在实践中了解万用表的结构、原理以及使用方法。
实训内容包括分析万用表的构造、测量电压、电流、电阻、测试电源、测试二极管等操作。
通过实践操作，我们深入了解了万用表的使用方法。
本文将详细介绍本次实训的具体过程及结果。
一、实验目的：1. 了解万用表的结构和原理；2. 掌握万用表的基本使用方法；3. 能够正确使用万用表进行电气测试；4. 增强安全意识，学会使用万用表检查安全隐患。
二、实验原理：万用表是一种测量电压、电流和电阻等电学量的通用测量仪表。
由于其具有测量精度高、灵敏度高、可靠性好、测试范围广等特点，所以在电子、通信、控制等领域得到了广泛应用。
万用表主要有以下几个组成部分：1．表头。
它是最基本的部分，包括电路板、能指针指示的电压、电流、电阻测量范围选择开关和保险丝（部分型号）。
2．量程档位选择旋钮。
该旋钮用于选择转换门电磁铁的励磁电源，使该门吸合，以测量不同量程的信号。
3．电池驱动电路。
在万用表进行电压输入测量时，电池就是提供内部驱动电源的能源。
电池也用作电流输入测量时的感应装置，而用作测量电阻时的直流电源。
三、实验内容：1．了解万用表的结构和原理。
2．维护保养，学会检查和更换电池、保险丝等零部件。
3．使用万用表进行电气测量，包括测量电压、电流、电阻等。
4．学习并掌握二极管测量方法。
四、实验步骤：1．了解万用表的基本结构，并记录在实验记录本上。
2．更换电池。
用螺丝刀将电池盖解开，将电池拿出，并用新电池代替旧电池。
然后将电池盖盖好。
3．更换保险丝。
用螺丝刀将保险丝盖和旁边的螺丝钮松开，取出熔断丝，并用新熔断丝代替。
4．用万用表测量一个直流电压和一段直流电路中的电流。
（1）选择电压DC量程。
（2）将红表笔接在电源的正极上，黑表笔接在电源的负极上。
（3）读取电压值。
（4）将电流表瑞耳支出。
（5）将红表笔接在电路的一个端点上，黑表笔接在电路的另一个端点上。
（6）读取电流值。
数字万用表的组装与调试实验报告
数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。
.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
MAS830L数字万用表手册
MAS830L型数字万用表
二极管测试 1.将黑表笔插入COM插孔，红表笔插入
“VmA” 此时红表笔极性为“＋”。 2.将功能量程开关置于量程位置，将红 表笔接到被测二极管的阳极，黑表笔接 到二极管的阴极，由显示器上读取被测 二极管的近似正向压降值。
MAS830L型数字万用表
电路通断测试
将黑表笔插入COM插孔，红表笔插 入“VmA”。将功能量程开关置于量程 蜂鸣器示图位置，将表笔并接到被测电 路的两点。如果该两点间的电阻低于约 1.5k，内置蜂鸣器会发出响声指示该 两点间导通。
MAS830L型数字万用表
晶体管测试 1.将功能量程开关置于hFE位置。 2.判断被测晶体管是PNP还是NPN型，
MAS830L型数字万用表
交流电量测量 1.本型号万用表不可用以测量交流电流。
2.测量交流电压时，将红表笔插“VmA”
插孔，黑表笔插入“COM”插孔。将功能 量程开关置于V~量程范围，并将测试笔连 接到待测电源或负载上。
MAS830L型数字万用表
电阻测量 1.将黑表笔插入COM插孔，红表笔插入”VmA” 插 孔。 2.将功能量程开关置于所需的量程位置，将表笔并 接到被测电阻上，从显示器上读取测量结果。 3.如果被测电阻值超过所选择量程的最大值，将显示 过量程“1”，此时应选择更高的量程。 4.在测量1M以上的电阻时，可能需要几秒钟后读数 才会稳定。这对于高阻值测量是正常的。当无输入时， 例如开路情况，仪表显示“1”。检查在线电阻时， 必须先将被测线路内所有电源关断，并将所有电容器 充分放电。
将基极、发射极和集电极分别插入仪表 面板上晶体管测试插座的相应孔内。 3.由显示器上读取hFE的近似值。测试 条件为：Ib=10A、Vce=3V。
组装万用表实训报告
组装万用表实训报告
实训报告：组装万用表
一、实验目的
1.掌握万用表测量电路基本知识；
2.熟悉万用表的结构及特点；
3.能够正确拆卸和组装万用表。
二、实验原理
万用表是一种端子固定口径较小的电能测量仪表，与被测电路连接后能直接指示被测电路电压、电流、电阻等参量。
具有通用性强、量程宽、精度高、使用方便等优点。
三、实验仪器
1.多用仪表（万用表）；
2.工具：螺丝刀、镊子、剪线钳等。
四、实验内容
1.了解多用仪表的组成部分，如表头、表前盖、绕线机构、转盘、接线端子等；
2.用螺丝刀从多用仪表的后盖上拆下并记下各个位置的螺丝；
3.打开表头，注意插头的摆放方向，详细观察组成部分；
4.用镊子拆卸表针，注意避免损坏；
5.拆卸绕线机构、转盘；
6.清洗组成部分，并用剪线钳修理损坏的引线；
7.根据逆向顺序组装多用仪表，注意每一步的细节。
五、实验结果
成功组装万用表，并进行了电路测试。
表头能够正常显示被测电路的电流、电压等参量。
六、实验总结
通过这次组装万用表的实训，我更深刻理解了多用仪表的结构及原理，并掌握了正确的拆卸和组装方法。
同时也加强了对电路测试的理解，提高了实验操作技能。
数字万用表组装实训报告
数字万用表组装实训报告
一、实训目的
本次实训的目的是让学生了解数字万用表的结构和使用方法，通过组装实践锻炼学生的动手能力和实际操作能力，培养学生的实际应用能力。
二、实训内容
1. 数字万用表的结构和原理
数字万用表是一种通用的测试仪器，能够测量电压、电流、电阻、电容、电感等电学参数。
数字万用表由直流电压测量电路、交流电压测量电路、电流测量电路、电阻测量电路、电容测量电路、电感测量电路等组成。
其中，直流电压测量电路和交流电压测量电路是数字万用表的核心部件。
2. 数字万用表的组装
数字万用表的组装需要按照说明书进行操作，具体步骤如下:
（1）打开数字万用表的外壳，将电路板放入外壳内。
（2）连接电路板和面板上的接插件，注意接口的方向和对应关系。
（3）将电池盒或电源线连接到电路板上。
（4）调整电池或电源线的电压，使数字万用表显示屏显示电压值。
（5）测试数字万用表的各项功能，如电压测量、电流测量、电阻测量、电容测量、电感测量等。
三、实训体会
通过本次实训，我深刻地认识到了数字万用表的重要性和使用方法。
数字万用表能够快速准确地测量电学参数，是电子工程师、电气工程师等从事电子技术行业的必备工具。
在实际操作中，我遇到了许多困难，如接口不对、电源电压不足等。
但是通过反复尝试和调整，最终成功地完成了数字万用表的组装和测试。
这次实训让我深刻地感受到了动手实践的重要性和实际操作能力的重要性。
总之，数字万用表的组装实训是一次很好的实践锻炼机会，能够提升学生的动手实践能力和实际操作能力，帮助学生更好地理解数字万用表的结构和原理，为以后从事电子技术行业打下坚实的基础。
万用表的组装 实验报告
万用表的组装实验报告万用表的组装实验报告引言：万用表是一种常用的电子测量工具，广泛应用于各个领域。
在本次实验中，我们将学习如何组装一台万用表，了解其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
一、实验目的本实验的主要目的是学习万用表的组装过程，掌握其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
二、实验器材和材料1. 万用表组装套件2. 钳子、扳手等常用工具三、实验步骤1. 准备工作：将实验器材和材料准备齐全，确保实验环境安全。
2. 组装表壳：根据说明书，按照顺序将表壳的各个部件组装在一起，确保连接紧密。
3. 安装显示屏：将显示屏连接线插入表壳内部的插槽中，并用螺丝固定好。
4. 连接电路板：将电路板插入表壳内，并将其与显示屏连接线连接好。
5. 安装旋钮和按钮：将旋钮和按钮插入表壳上的开口中，并用螺丝固定好。
6. 安装测量引线插口：将测量引线插口插入表壳上的相应位置，并用螺丝固定好。
7. 确保连接稳定：检查各个部件的连接是否稳定，确保没有松动或接触不良的情况。
8. 完成组装：将表壳的盖子盖好，确保整个万用表的组装工作完成。
四、实验结果与分析1. 测量准确性：通过使用已知电压、电流等标准信号，对组装好的万用表进行测量，比较测量结果与标准值的差异。
如果测量结果与标准值相差较小，则说明万用表的组装准确性较高。
2. 测量稳定性：在一段时间内，对同一信号进行多次测量，观察测量结果的稳定性。
如果测量结果变化较小，则说明万用表的组装稳定性较高。
五、实验结论通过本次实验，我们成功组装了一台万用表，并验证了其测量准确性和稳定性。
万用表是一种非常实用的电子测量工具，能够广泛应用于各个领域。
在今后的实验和工作中，我们可以准确地使用万用表进行电压、电流、电阻等各种电子参数的测量。
六、实验心得通过参与万用表的组装实验，我深刻理解了万用表的内部结构和原理，并对其使用方法有了更加清晰的认识。
在实验过程中，我学会了仔细阅读说明书，按照步骤进行操作，以确保组装的准确性和稳定性。
数字万用表组装实训报告
数字万用表组装实训报告数字万用表是一种常见的电子测量仪器，广泛应用于电子、电气、通信、计算机等领域。
在数字万用表的使用过程中，有时需要对其进行维修和组装。
本次实训是针对数字万用表的组装实训，旨在让学生了解数字万用表的内部结构和组装方法，提高学生的实际操作能力。
一、实训目的1.了解数字万用表的内部结构和组装方法。
2.掌握数字万用表的基本使用方法。
3.提高学生的实际操作能力。
二、实训内容1.数字万用表的内部结构数字万用表主要由以下几个部分组成：（1）外壳：数字万用表的外壳通常由塑料或金属材料制成，用于保护内部电路。
（2）显示屏：数字万用表的显示屏通常采用液晶显示屏，用于显示测量结果。
（3）旋钮：数字万用表的旋钮用于选择测量范围和功能。
（4）电路板：数字万用表的电路板是数字万用表的核心部件，包括测量电路、显示电路、控制电路等。
（5）电池仓：数字万用表的电池仓通常位于数字万用表的背面，用于放置电池。
2.数字万用表的组装方法数字万用表的组装方法如下：（1）拆卸数字万用表的外壳，取出电路板。
（2）将电路板放置在工作台上，检查电路板上的元件是否完好。
（3）将电路板上的元件按照电路图连接起来，注意连接的正确性。
（4）将电路板放回数字万用表的外壳中，注意电路板的位置和方向。
（5）将数字万用表的外壳盖上，用螺丝固定。
（6）安装电池，测试数字万用表的功能是否正常。
三、实训过程1.实训前的准备在实训前，老师向我们介绍了数字万用表的基本知识和组装方法，并向我们展示了数字万用表的内部结构。
我们还学习了数字万用表的基本使用方法，包括选择测量范围、接线、读数等。
2.实训过程在实训过程中，我们首先拆卸了数字万用表的外壳，取出了电路板。
然后，我们检查了电路板上的元件是否完好，并按照电路图连接起来。
在连接元件的过程中，我们需要仔细阅读电路图，注意元件的位置和方向，以确保连接的正确性。
连接完元件后，我们将电路板放回数字万用表的外壳中，并用螺丝固定。
万用表组装实训报告
万用表组装实训报告一、引言万用表是电工常用的仪器之一，能够测量电压、电流和电阻等多种电学量。
在本次实训中，我组装了一台万用表，并对其性能进行了测试和评估。
本文将详细介绍我在组装过程中的经验和心得，以及对万用表性能的分析。
二、组装过程1. 准备工作在开始组装之前，我首先查看了相关的资料和说明书，熟悉了万用表的各个部件和功能。
然后，我准备了所需的工具和材料，包括电子元件、电路板、焊台、焊锡等。
确保工作台整洁有序，以便于操作和管理。
2. 组装电路板我按照说明书中的电路图，依次将各个电子元件正确焊接到电路板上。
这个过程需要精确而细致的操作，保证焊接的质量和稳定性。
我在焊接之前，对电路板进行了清洁和防静电处理，以确保焊接之后不会出现故障。
3. 安装外壳和控制面板在电路板组装完成之后，我将其安装进外壳中，并固定好。
接着，我将控制面板和显示屏等部件连接到电路板上，并进行了测试和校准。
这一步需要小心谨慎，保证连接正确，并避免人为错误对万用表的性能产生影响。
4. 装配电池和电线为了让万用表能够正常工作，我安装了适配的电池并连接好电线。
同时，我还检查了电池的正负极是否正确连接，以避免意外的电路故障。
这个环节需要特别注意电线的固定和绝缘，以确保电路的安全性和可靠性。
三、性能测试与评估1. 电压测试我首先使用万用表进行了电压测试，测量了不同电压的电源和电路。
通过对比测量值和实际值，我发现万用表的测量精度较高，误差较小。
同时，我还测试了万用表在不同电压范围下的线性度和稳定性，结果表明其性能可靠。
2. 电流测试接下来，我进行了电流测试，测量了不同大小的电流值。
通过与其他测试设备的对比，我发现万用表的电流测量精度也较高，误差控制得较好。
此外，我还测试了万用表在不同电流范围下的响应速度和阻抗情况，结果符合预期。
3. 电阻测试最后，我进行了电阻测试，测量了不同电阻值的电器元件。
万用表能够准确地测量和显示电阻值，并且在不同阻值范围下的测量精度较高。
万用表的组装和调试实训报告
万用表的组装和调试实训报告一．万用表的组装和调试目的和要求目的：1、通过万用表的组装实训进一步熟悉万用表的结构、工作原理和使用方法。
2、了解电路理论的实际运用，熟悉仪表的装配和调式工艺，提高专业技能。
3、检测我们大学生的动手能力。
将理论与实际相结合，在实践中运用我们学习的电阻、电压、电流等相关的知识，不断地提高我们实际操作能力。
4、丰富我们的课堂内容，活跃课堂气氛，提高学生学习的积极性。
5、了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，提高我们分析问题以及解决问题的能力。
要求：1、认真阅读万用表的使用说明书。
2、根据材料配套清单对元件进行查验，看是否缺少元件。
3、认真读准电阻阻值，认清元件的正负极。
二．MF-47的组成部分指针式万用表是由一个动圈式直流电流表头，分流电阻(用以大电流的测量范围)，倍率电阻(用以大电压的测量范围)整流电路，电池和切换开关等部分组成。
表头是万用表的测量显视装置。
万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。
三．万用表的组装和调试实训内容1、元器件的整理：根据料配套清单清点，看元件是否有缺失。
2、元器件的识别3、电阻的读数4、万用表的组装及调试5、元器件的焊接6、交流电压的测量7、电阻的测量四、万用表的组装和调试实训过程万用表的组装流程1、万用表的打开用起子或手指甲将万用表的后盖打开，注意不要太用力，否则会将后盖的扣子弄毁和零件弄丢。
2、元器件整理根据料配套清单清点，看元件是否有缺失。
如有，则报告老师，并且将所有电阻放在一边，而其它元件放回袋中。
3、元件的识别①电阻(五色环)小组两成员同时分别读电阻阻值，如果读数相同，并与材料清单上阻值一致，将该电阻在纸上贴好，旁边注明阻值。
所有电阻识别完毕，全部在纸上贴好，可以准备焊接。
电阻从左到右：Ⅰ、Ⅱ、Ⅲ、倍率、误差(①色围较宽②与其它距离远③±1％，为棕色)。
如某电阻的颜色依次为：红、橙、黄、绿、棕。
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
830数字（精选）万用表原理、组装与调试OK
830数字（精选）万⽤表原理、组装与调试OK830数字万⽤表原理、组装与调试5.1实践⽬的830数字万⽤表是⼀种LCD数字显⽰多功能、多量程的31/2位便携式电⼯仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放⼤系数h FE和⼆极管等。
通过对830数字万⽤表的安装、焊接、调试，可了解830数字万⽤表装配的全过程，掌握元器件的识别、测试及整机装配和调试⼯艺。
5.2实践要求1.掌握830数字万⽤表的⼯作原理；2.对照原理图，看懂830数字万⽤表的装配接线图；3.对照原理图、PCB，了解调830数字万⽤表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万⽤表调试的基本⽅法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万⽤表的使⽤⽅法。
7.掌握⼀定的⽤电知识及电⼯操作技能。
8.学会使⽤⼀些常⽤的电⼯⼯具及仪表，如尖嘴钳、剥线钳、万⽤表等。
9.养成严谨、细致的⼯作作风。
5.3.830数字万⽤表简介830数字万⽤表以集成电路7106为核⼼，电路简洁、功能齐全、体积⼩巧、外观精致，便于携带。
其主要技术指标如表5.1所⽰。
表5.1830数字万⽤表主要技术指标⼀般特性直流电流显⽰31/2位LCD⾃动极性显⽰量程分辩⼒精度超量程显⽰最⾼位显⽰“1”其它位空⽩200uA 0.1uA ?1.0%读数?.3字最⼤共模电压500V峰值2000uA 1uA ?1.0%读数?.3字储存环境-15°C⾄50°C20mA 10uA ?1.0%读数?.3字温度系数⼩于0.1×准确度/°C200mA 100uA ?1.5%读数?5字电源9V叠层电池10A 10mA ?2.0%读数?10字外形尺⼨128×75×24mm交流电压直流电压量程分辩⼒精度量程分辩⼒精度200V 100mV ?1.2%读数?10字200mV 0.1mV ?0.5%读数?2字750V 1V ?1.2%读数?10字2000mV 1mV ?0.5%读数?3字电阻20V 10mV ?0.5%读数?3字量程分辩⼒精度200V 100mV ?0.5%读数?3字200Ω0.1Ω?1.0%读数?10字1000V 1V ?0.8%读数?3字2000Ω1Ω?1.0%读数?2字晶体管检测20KΩ10Ω?1.0%读数?2字量程测试电流开路电压/测试电压200KΩ100Ω?1.0%读数?2字⼆极管 1.4mA 2.8V 2000KΩ1KΩ?1.0%读数?2字三极管Ib=10uA Vce=3V5.4830数字万⽤表⼯作原理DT830B数字万⽤表以⼤规模集成电路7106为核⼼，其原理框图如图5.1所⽰。
830数字万用表原理、组装与调试OK
830数字万用表原理、组装与调试OK830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3- 3 -字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻- 4 -20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图 5.1所示。
MAS830L_数字万用表装配实验报告
MAS830L 数字万用表装配实验报告实验日期： 5月5 实验名称：MAS830L 数字万用表装配一：实验目的1、 通过MAS830L 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、 了解ICL7106的各个引脚和他的数模转换功能。
3、 了解液晶显示的原理和使用方法。
4、 初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、 了解各种测试仪器的用法并样品进行测试和矫正 二：实验器材1、 MAS830L 型31/2位数字万用表的各种零配件和相关的材料说明。
见MAS830L 元件清单（一）和MAS830L 元件清单（二）。
2、 焊接电路板所需的烙铁和锡以及松香。
3、 一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D 转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点 （1）采用＋7V ～＋15V 单电源供电，可选9V 叠层电池，有助于实现仪表的小型化。
低功耗（约16mW ），一节9V 叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V 基准电压源、异或门输出电路，能直接驱动3½位LCD 显示器。
（3）属于双积分式A/D 转换器，A/D 转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
年级：14机电1 班组： 姓名： 朱宇凯 学号： 144030308（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
