大学物理实验报告之万用表的使用
万用表测电阻实验报告总结
万用表电阻测量实验报告总结
实验目的：
本实验的目的是学习如何使用万用表测量电阻，了解电阻的基本概念和欧姆定律。
实验设备：
万用表
电阻（色环电阻等）
旋转驱动器（用于机械调零）
导体
实验程序：
机械调零：将万用表的两个指针移开，用螺丝刀转动机械调零螺钉，使指针朝向无限大欧姆刻度。
电阻测量范围的设定：将万用表的转换开关设定为“×100Ω”等适当的电阻测量范围。
欧姆调零：将两个指针短路，同时转动调零旋钮，使指针指向欧姆标尺的零点上。
如果无法调整，则认为是内部电池电压不足，需要更换。
选择适当的范围：使用万用表测量电阻时，选择适当的范围，使指针指向表盘中央附近，以便准确读取。
在改变范围之前，必须将指针离开测量点，防止万用表
损坏。
电阻值的测量和计算：将针接触电阻器的两个端子，按下测量按钮。
记录万用表显示器上的读数，计算电阻值（例如：在×100范围内读数为15时，电阻值为15×100=1500Ω）。
实验结果：
能正确测定电阻器的电阻值。
测量结果稳定性好，读数精度高。
分析与结论：
通过这个实验，我们验证了欧姆定律的正确性。
学会了使用万用表测量电阻的方法，理解了电阻测量的基本原理。
测定结果确认误差小，精度高。
未来的挑战：
为了进一步提高电阻测量的精度，使用更高精度的测量仪器。
为了保持测定环境的稳定性，更严格地控制温度、湿度等实验条件。
更广泛地应用电阻测量技术，应用于电子设备的故障诊断和零部件参数测量等。
万用表使用实验报告
万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
实验报告1
物电学院09级电子（2）学号 200940620219 姓名 刘杰阜阳师范学院 大学物理实验报告【实验名称】：数字电表原理与万用表设计使用【实验目的】：1、了解数字电表的基本原理及常用双积分模数转换芯片外围参数的选取原则、电表的校准原则以及测量误差的来源。
2、了解万用表的特性、组成和工作原理。
3、掌握分压、分流电路的原理以及设计对电压、电流和电阻的多量程测量。
4、了解交流电压、三极管和二极管相关参数的测量。
5、通过数字电表原理的学习，能够在传感器设计中灵活应用数字电表。
【实验仪器】：1、309FB 型数字电表原理及万用表设计实验仪；2、四位半通用数字万用表；3、双踪示波器。
【实验原理】：一、数字电表原理:常见的物理量都是幅值大小连续变化的所谓模拟量，指针式仪表可以直接对模拟电压和电流进行显示。
而对于数字式仪表，则需要先把模拟电信号（通常是电压信号）转换成数字信号，再进行显示和处理。
数字信号与模拟信号不同，其幅值大小不是连续的，就是说数字信号的大小只能是某些分立的数值，所以需要进行量化处理。
若最小量化单位为∆，则数字信号的大小是∆的整数倍，该整数可以用二进制码表示。
设mV 1.0=∆，我们把被测电压U 和∆比较，看U 是∆的多少倍，并把结果四舍五入取为整数N （二进制）。
一般情况下，1000≥N 即可满足测量精度要求（量化误差%1.01000/1=≤）。
所以，最常见的数字表头的最大示数为1999 ，被称为三位半（213）数字表。
如U 是∆（mV 1.0）的1861倍，即1861=N ，显示结果为mV)( 1.186。
这样的数字表头，再加上电压极性判别显示电路和小数点选择位，就可以测量显示mV 9.199~9.199- 的电压，显示精度为mV 1.0 。
1、双积分模数转换器（7107ICL ）的基本工作原理:双积分模数转换电路的原理比较简单，当输入电压为X V 时，在一定时间1T 内对电量为零的电容器C 进行恒流充电（电流大小与待测电压X V 成正比），这样电容器两极板之间的电量将随时间线性增加，当充电时间到1T 后，电容器上积累的电量Q 与被测电压X V 成正比；然后让电容器恒流放电（电流大小与参孝电压Vref 成正比），这样电容器两端之间的电量将线性减小，直到2T 时刻减小为零，结束时刻停止计数，得到计数值2N ，则2N 与X V 成正比。
大学物理万用表和惠斯登电桥的使用实验报告
万用表和惠斯登电桥的使用万用表即万用电表，它是电学最常用的一种测量仪器，它不仅可以测量交流和直流电压，还可以测量直流电流和电阻，一表多能，掌握万用表的使用方法是电学实验的基本要求之一。
电桥也是一种常用的电学测量仪器，其原理是比较法，因而具有灵敏度高和使用方便的特点。
利用电桥不仅可以测量电阻、电容和电感等电学量，还可以将温度、压力等非电量以电量的形式测量出来，因此应用十分广泛。
在各种电桥中，惠斯登电桥是一种最基本的电桥，本实验以惠斯登电桥为基础，采用交换法和代替法精密测量电阻，同时学习万用表的使用方法。
一、实验目的1. 掌握万用表的正确使用方法。
2. 掌握惠斯登电桥的原理和测量方法。
3. 了解代替法和交换法的测量原理。
二、实验仪器标准电阻箱两个、滑线变阻器两个、电流表、灵敏度达到10-9A 的数字式检流计、数字式万用表、直流稳压电源。
三、实验原理万用表的原理和使用方法见第二章的相关章节．惠斯登电桥的原理如图4-7-1所示，它是由四个电阻R 1、R 2、R 0和R x 连接而成的四边形，每一边称为电桥的一个桥臂，四边形的两个AB 、CD 对角分别与电源E 和电流表G 相连。
所谓桥的意思是指电流表G 跨接CD ，其作用是将桥的两个端点C 和D 的电位进行比较。
当C 、D 的电位相等时称为电桥平衡，此时，电流表G 中无电流通过。
图4-7-1 惠斯登电桥示意图 图4-7-2 实际电桥测量回路示意图 本实验的两臂R 1、R 2由滑线变阻器H 1以滑动头为分界点的两边电阻构成，R x 、R 0分别代表未知电阻和标准电阻箱的标称阻值。
为了限制电路的电流，电源要通过另一个滑线变阻器H 2再与电桥相连。
当电阻箱的阻值R 0为一定时，通过滑动H 1的滑动头使电桥平衡，这时电路满足如下关系DB CB AD AC U U U U ==,（4-7-1）根据欧姆定律可得220011,,,R I U R I U R I U R I U DB CB AD x x AC ====(4-7-2)将（4-7-2）式各式代入（4-7-1）式得：220011,R I R I R I R I x x ==(4-7-3)比较上面两式并考虑电桥平衡时，210,I I I I x ==，得021R R R R x = (4-7-4)由式(4-7-4)可知，如果知道R 1、R 2和R 0的阻值，未知电阻R x 便可计算出来。
万用表的使用实验报告
万用表的使用实验报告实验名称：万用表的使用实验目的：熟悉并掌握万用表的使用方法，学习如何使用万用表测量电压、电流和电阻。
同时，了解万用表的工作原理和使用注意事项。
实验器材：万用表、直流电源、电阻器、导线等实验原理：1. 万用表是一种用来测量电压、电流和电阻等电学量的仪器。
它通过接触电路，将电学量转化为电流或电压，并通过显示器显示测量结果。
2. 使用万用表测量电压时，可以选择伏特档位，并将两个测量引线分别连接到测试电路的正负极。
3. 使用万用表测量电流时，需要将测量引线连接到电路中断的地方，使电流通过万用表测量档位的内部电阻。
4. 使用万用表测量电阻时，需要先将电阻器从电路中断，将测量引线连接到电阻器的两端。
实验步骤：1. 将直流电源连接到电路上，并确认电源开关处于关闭状态。
2. 将万用表选择为电压测量档位。
3. 将万用表的正负极分别连接到电路的正负极。
4. 打开电源开关，记录测量到的电压数值。
5. 将万用表选择为电流测量档位。
6. 将测量引线依次连接到电路中断的两端，记录测量到的电流数值。
7. 将万用表选择为电阻测量档位。
8. 将测量引线连接到电阻器的两端，记录测量到的电阻数值。
实验结果：1. 测量到的电压数值为：10V。
2. 测量到的电流数值为：2A。
3. 测量到的电阻数值为：50Ω。
实验讨论：根据实验结果，我们可以得出以下结论：1. 电压测量结果表明，电路中的电压为10V。
2. 电流测量结果表明，电路中的电流为2A。
3. 电阻测量结果表明，电阻器的电阻为50Ω。
实验总结：通过本次实验，我们熟悉并掌握了万用表的使用方法。
万用表可以方便快捷地测量电压、电流和电阻等电学量，对于电路的调试和故障排除非常有帮助。
在实际应用中，需要注意选择合适的测量档位、正确连接测量引线，并遵循相关的安全操作规范。
万用表实验报告
万用表实验报告引言：万用表作为一种常用的电工仪器，在电路实验和维修中起到了至关重要的作用。
本实验旨在通过使用万用表的相关功能进行实验，探究电路中的电流、电压和电阻等关键参数。
实验方法：1. 准备工作：在进行实验之前，首先需要确认万用表的功能齐全，并根据需要选择适宜的量程。
同时，检查电路实验板上的元件是否连接正确、触点是否干净。
2. 测量电压：（1）将万用表的选择旋钮转到直流电压档位，根据需要选择合适的量程。
（2）将电表的两个测量引线分别接到待测电路的正负极。
（3）读数稳定后，记录电路中的电压值。
3. 测量电流：（1）将万用表的选择旋钮转到直流电流档位，根据需要选择合适的量程。
（2）打开电路中的开关，将一根测量引线接到电源正极，另一根测量引线接到电路中的电阻或其他元件上。
（3）读数稳定后，记录电路中的电流值。
4. 测量电阻：（1）将万用表的选择旋钮转到电阻档位，根据需要选择合适的量程。
（2）断开待测电阻与电路的连接。
（3）将测量引线接到待测电阻的两端，注意确保良好的接触。
（4）读数稳定后，记录电阻的数值。
实验结果和讨论：在进行实验过程中，我们使用万用表测量了不同电路中的电压、电流和电阻。
通过记录这些数值，我们得出了一些结论和观察。
1. 电压：通过测量电路中的电压，我们可以了解电源提供的电压大小，并判断电路的工作状态。
我们发现电路中的电压值与电源的电压值相等或接近，说明电路连接正确，电源工作正常。
2. 电流：测量电路中的电流可以帮助我们了解电路中元件的耗电情况，判断是否存在过载风险。
我们注意到，电流值随着电阻的变化而变化，符合欧姆定律的关系。
3. 电阻：通过测量电路中的电阻，我们可以评估电路元件的特性和有效性。
我们发现，用不同电阻值的电阻在同一电路上进行测量时，读数与电阻值成反比。
这符合电阻和电流的线性关系（R=U/I）。
通过这些实验，我们加深了对电流、电压和电阻的理解，并体验了万用表的多功能。
万用表不仅可以方便地测量电路中的关键参数，还能提供准确可靠的数据，为电路设计、维修和故障排除提供了重要依据。
万用表实验报告
物理实验报告姓名：杜伟胜班级桌号日期成绩一、实验项目：万用表的使用二、实验目的：掌握万用表的使用方法三、实验仪器：mf500-4 型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线7条、故障线2条.四、实验内容步骤及实验记录：1．用万用表测量交流电压、直流电流和电阻（1）用交流电压档测量市电电压值（约220v)；将万用表置于交流250v档，调零。
用表笔探测交流电源插座的插孔。
手不可接触表笔金属部分.测量值为228v,在仪器工作允许范围。
可以通过调节实验室的交流稳压电源到输出220v。
（2）用欧姆档测量电阻板上的电阻值，并指明所用档次的中值电阻值为多少？测量前必须调零,并使电路不闭合、不通电.c(3）按图1连接电路。
电源电压取5伏，选ubc、ucd、择合适的量程分别测出uab、ubd和uad,同时要记录测量量程及其内阻；（灵敏度20kω/v)图 1(4）选择合适的量程测出回路中的电流i,并记录测量量程和内阻（50μa表头，内阻r2．用万用表检查和排除故障（用伏特计法）按图2连接电路。
其中电源电压e取5伏，电阻用电阻箱500欧左右。
把检查过程记录下来。
现象：毫安表没有示数,伏特表有示数，’’’’''ab有电压,cd无电压，dc无电压,fd 无电压，’''''’fh无电压，fc有电压，cd有电压hf间有电压，’'故知线ff为故障线，dd为故障线.’3．用万用表判断黑盒子内的元器件及其连接电路.元器件有干电池（1。
5v）、电容器、电阻、二极管中的四只三、误差分析1、由图1电路的电压测量数据发现，实际测量值小于计算值，尤其是ucd。
电路，增加了电路总电阻，导致总电流的减小。
电流接入误差计算如下:？i/i测？ra/r等故 3、？i?3。
1/121？40?μa实验中出现的问题及解决四、注意事项（1）测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置; （2)执表笔时，手不能接触任何金属部分；（3）测试时采用跳跃接法，即在用表笔接触测量点的同时，注视电表指针偏转情况，随时准备在出现不正常现象时使表笔离开测量点.五、预习题（1) 万用表可以用来测量哪些物理量?测量电压、电流时分别要注意些什么？答：万用表可以用来测量电阻、交直流电压、电流。
大学物理实验(最终)
大学物理实验一、万用表的使用1、使用万用表欧姆档测电阻时，两只手握住笔的金属部分在与电阻两端接触进行测量时，对结果有无影响？为什么？有影响，会使测量值偏小因为人体本身有电阻，两只手握住笔的金属部分在与电阻两端接触相当于并联2、用万用表测电阻时，通过电阻的电流是由什么电源供给的？万用表的红表笔和黑表笔哪一个电位高？电源内部电路提供（万用表的内部电池供给的）黑笔3、用万用表欧姆档判别晶体二极管的管脚极性时，若两测量得到阻值都很小或都很大，说明了什么？两测量得到阻值都很小，说明二极管已被击穿损坏两测量得到阻值都很大，说明二极管内部断路4、能否用万用表检查一回路中电阻值？为什么？不能，因为通电电路中测量电阻值会造成万用表的损坏。
【数据处理】（要求写出计算过程） 1．1R = Ω 2．2R = Ω 3．U = VU σ== V ==2∆仪最小分度值VU U == VU U U U =±=（ ± ）V 100%UU U E U=⨯= % 二、用模拟法测绘静电场1、出现下列情况时，所画的等势线和电力线有无变化？（电源电压提高1倍；导电媒质的导电率不变，但厚度不均匀；电极边缘与导电媒质接触不良；导电媒质导电率不均匀） 有，电势线距离变小，电力线彼此密集 无任何变化无法测出电压，画不出等势线、电力线 等势线、电力线会变形失真2、将电极之间电压正负接反，所作的等势线和电力线是否有变化？ 等势线和电力线形状基本不变，电力线方向相反3、此实验中，若以纯净水代替自来水，会有怎样的结果？实验无法做，因为纯净水不导电4、本实验除了用电压表法外还可以用检流计法（电桥法）来测量电势。
试设计测量电路。
两种方法各有何优缺点？电压表法优点：简单缺点：误差大电桥法优点：测量精度高缺点：复杂5、能否根据实验测出的等势线计算场中某点的电场强度？为什么？不能，因为等势线是定性的线条，相邻等势线的间隔表示的电势差相等，等势线间隔小的地方电场线强，电场强度大只能说明，无法定量表达三、迈克尔逊干涉仪1、为什么有些地方条纹粗，有些地方条纹细？能指出什么地方条纹最粗吗？相邻条纹间距与两平面镜到分光板近距离之差d成反比，与各条纹对应干涉光束和中心轴夹角成反比。
大学物理实验虚拟仿真平台万用表实验报告
⼤学物理实验虚拟仿真平台万⽤表实验报告
1.万⽤表的结构
万⽤表就是集多种仪表于⼀体的⼀种电学仪表。
使⽤万⽤表可以对电阻、直流电流、直流电压、交流电流、交流电压等⼏类电学量进⾏测量。
万⽤表的种类和型号有很多，功能也各不相同，但从结构上可⼤致分为指针式和数字式两⼤类。
从外观上来看，指针式万⽤表⽤⼀个指针表头来指⽰测量数据，⽽数字式万⽤表则是⽤液晶显⽰屏。
它们的基本原理相同。
数字式万⽤表的核⼼部件是⼀块模数转换器，它能把输⼊的直流电压直接转换成数字量输出，并驱动液晶显⽰器进⾏⼗进制的数字显⽰。
测量交流电压、直流电流、交流电流和电阻则和指针式万⽤表⼀样，通过电表的改装和量程的扩展实现。
本次实验中所使⽤的万⽤表为数字式万⽤表。
2.使⽤万⽤表检查电路故障
万⽤表还常⽤于检测电路中的故障，判断电路中发⽣故障的位
平顶⼭学院电⽓与机械⼯程学院实验报告
【原始记录】。
万用表的认知与使用实训报告
万用表的认知与使用实训报告一、实训目的了解万用表的基本原理，熟悉及操作和使用万用表。
二、实训环节1、实验仪器：万用表、电源、电阻器、电源线、导线、电池、电灯泡、电容器、直流电动机。
2、实验内容：（1）认识万用表万用表是一种常见的电测仪器，可以用来测量电压、电流、电阻等电学量。
其主要结构由表头、表扫、旋转开关、插电接头、电阻量程选择旋钮、电池检测灯、插头、红表笔、黑表笔构成。
（2）使用万用表测量电压a、将红表笔和黑表笔连接到正负极上；b、选择电压量程；c、顺着电路的电流方向，将红表笔接在电源正极，黑表笔接在电源负极；d、读数，注意单位。
（3）使用万用表测量电阻a、调整旋钮，选择相应的电阻量程；b、将测量的电阻器两端的导线连接到万用表的插头和表笔上；c、密切观察电阻器上的电阻值，记录在实验报告中。
（4）使用万用表测量电流a、选择合适的电流量程；b、断开电路，将电源的正极、电路用一根导线连接起来，将电源的负极、电路用另一根导线连接起来，与电路开关进行串联；c、打开电路开关，此时电流就会从电源负极流出，进入电路，然后流回电源正极，再用另外一根导线连接到万用表的红表笔上；d、将万用表上的黑表笔插到电路开关另一端的导线上，顺着电路流向连接，保证从电路流出，从电池流入；e、读取电流值，注意单位。
（5）使用万用表测量电容a、将红、黑表笔分别接在电容器的两端；b、选择电容量程；c、至少延时10秒钟（或更长时间，视采用的电容器容值而定）以充电；d、读取充电时间、电压与电容。
（6）实验结果最后将所测得的数据及计算方法写入实验报告中。
三、实训总结通过本次实验，我了解了万用表的构成和使用，掌握了万用表测量电阻、电容、电压和电流的方法，熟练掌握了使用万用表进行实验的技能，深刻认识了实际操作中要注意的事项。
通过实验，我加深了对电学知识的理解和掌握了实验操作技能，使我更加有信心地开展电学实验和相关工作。
万用表实验报告
万用表实验报告实验目的，通过使用万用表对电路中的电压、电流和电阻进行测量，掌握万用表的使用方法和原理，并能够准确地进行电路参数的测量。
实验仪器，万用表、电源、导线、电阻器、电压源、电流源等。
实验原理，万用表是一种能够测量电压、电流和电阻的多功能测量仪器。
在测量电压时，将万用表的电压测量档位选择到所要测量的电压范围，然后将红表笔和黑表笔分别连接到电路中的两个测量点，读取万用表上的电压数值即可。
在测量电流时，将万用表的电流测量档位选择到所要测量的电流范围，然后将万用表串联到电路中，读取电流数值即可。
在测量电阻时，将万用表的电阻测量档位选择到所要测量的电阻范围，然后将电阻器两端分别连接到万用表的两个测量端口，读取电阻数值即可。
实验步骤：1. 将电源连接到电路中，开启电源。
2. 分别使用万用表测量电路中的电压、电流和电阻。
3. 记录测量数值，并进行数据分析和比较。
4. 关闭电源，整理实验仪器。
实验结果：1. 电路中的电压测量结果为，5V。
2. 电路中的电流测量结果为，0.5A。
3. 电路中的电阻测量结果为，10Ω。
实验分析，通过本次实验，我们成功地使用了万用表对电路中的电压、电流和电阻进行了准确测量。
在测量过程中，我们要注意选择合适的档位，保证测量的准确性。
同时，还要注意安全用电，避免发生电路短路或其他安全事故。
实验总结，通过本次实验，我们掌握了万用表的使用方法和原理，能够准确地进行电路参数的测量。
在今后的实验和工作中，我们将继续加强对万用表的使用，提高测量准确性，为科研和工程实践提供可靠的数据支持。
结语，本次实验使我们对万用表的使用有了更深入的了解，为我们今后的学习和工作打下了坚实的基础。
希望大家能够在实验中认真学习，不断提高实验操作能力，为今后的科研和工作打下坚实的基础。
实验八 万用电表的使用
《大学物理实验指导（电磁学部分）》实验八万用电表的使用[目的]学会万用电表的使用及测量误差的分析和估算。
[仪器和用具]1.万用电表(MF-50型)；2.直流稳定电源(MCH-305D-Ⅱ型0-30V、0-5A)；3.单相自耦调压器(500V A 0－250V)；4.实验电阻板（3.0KΩ、15KΩ、47KΩ、56Ω、0.62KΩ、1.5KΩ 0.25 W各1个）；5.电学暗盒（内装有47μF电解电容1个、0.22μF普通电容器1个；6.3V稳压二极管1个、1N4007硅二极管1个、47KΩ电阻器1个）6.单刀开关；[原理]一、万用电表的基本结构及使用的基本方法万用电表是实验室常用的一种仪表，可用来测量交直流电压、电流以及电阻等电量及晶体管直流放大倍数等，还可用来检查电路、排除电路故障和检查常用电子元器件的性能。
万用电表主要由灵敏度较高的磁电系微安表（简称表头）和由转换开关控制的测量电路及保护电路组成。
它实际上是根据电表改装的原理，将一个表头分别通过转换开关连接各种测量电路而改成多量程的电流表、电压表及欧姆表的。
是既能测量直流电流、电压也能测量交流电压的复合表。
常用的FM－50型万用表盘布置图如图8-1。
各个测量档共用一个表头,表头面盘上有相应于测量各种量的几条标度尺,标度尺按表的功能有各种不同的刻度,以指示相应值。
对于某一测量的内容,分成几个大小不同的几档(如其电阻档有×1、×10、×100、×1K、×10K五档，电流有100µΑ、2.5mΑ、25mΑ、250m Α、2.5Α五档，直流电压有五档，交流电压亦有四档)。
除了电阻档标注的是倍率外，各档标注的均为该挡的量程值。
使用标度尺读数时，应注意不同的测量量不同的量程适用于不同的标尺。
对MF50型万用表，电阻档应使用由上往下数的第一条标尺，交流10V档应使用第三条标尺，其余的电流、电压量程均看第二条标尺。
万用表测电压、电流、电阻的实验报告
电阻串、并联实验报告
一、实验目的：
正确熟练使用万用表测电压、电流、电阻。
二、实验器材：
12v的直流电源一个、试灯两个（12v21w）、万用表一个、导线若干
三、试验过程：
1、验证串联电路分压
按照电路原理图连接实物接线图，分别测出：
画出三个电路图：
U= U= U=
I= I= I=
R=U/R=
因为：
所以：
2、验证并联电路分流
按照电路原理图连接实物接线图，分别测出：
画出三个电路图
U= U= U=
I= I= I=
R=U/R=
因为：
所以：
3、验证欧姆定律
按照电路原理图连接实物接线图：
画出电路图：
（1）测出电阻两端的电压U= v ,流过电阻的电流是I= A,
计算电阻阻值R=。
实验1 数字万用表的应用实验报告
实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器 1台2 数字万用表 1块3 功率放大电路实验板 1块4 实验箱 1台5 4700Pf、IN4007、9018 各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述 UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“”标志，短路检查用蜂鸣器。
2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
B交流电压量程为2V、20V、200V和750V四档， 2V、20V和200V档的准确度为±（读数的0.5％＋10个字）, 750V档的准确度为±（读数的0.8％＋15个字）；输入阻抗，所有量程约为2MΩ；频率范围为40Hz~400Hz；显示：正弦波有效值（平均值响应）。
万用表的使用实验报告
万用表的使用实验报告《万用表的使用实验报告1》“嘿，你们知道万用表不？那可是个超酷的小玩意儿呢！”我兴奋地对小伙伴们说。
就像探险家发现了神秘宝藏的钥匙，我感觉万用表充满了未知的魔力。
有一次，家里的小台灯不亮了，我就想学着大人的样子修一修。
我拿出万用表，就像战士拿起了武器。
看着那些表盘和表笔，我心里有点发怵，这可咋整呢？我就跑去问爸爸：“爸，这万用表咋用啊？”爸爸笑着说：“儿子，这就像你玩的拼图，每个部分都有它的用处。
”爸爸告诉我先把红表笔插到VΩ孔，黑表笔表笔插到COM孔，这就像给两个小伙伴找好了自己的座位。
然后我把万用表调到电压档，就像给它下达了一个特殊任务。
我小心翼翼地用表笔去接触台灯插头的两端，眼睛紧紧盯着万用表的屏幕，心里像揣了只小兔子似的。
当看到屏幕上显示出数字的时候，我高兴得差点蹦起来，就像打游戏过了最难的一关。
通过这个小实验，我觉得万用表就像一个小小的魔法盒，能帮我们发现很多电器的小秘密呢。
《万用表的使用实验报告2》“万用表？这是啥呀？”我好奇地问老师。
老师笑着说：“这可是个很有用的东西，就像医生的听诊器一样，能帮我们检测电器的健康状况。
”我似懂非懂地点点头。
那天，我看到爷爷在捣鼓他的收音机，收音机总是发出刺啦刺啦的声音。
我心想，我可以用万用表来看看是怎么回事呀。
我按照老师教的方法，拿起万用表。
可是我的手有点抖，就像第一次骑自行车一样。
我一边想着步骤，一边自言自语：“先把表笔插好，再选对档位。
”我对爷爷说：“爷爷，我来试试用这个万用表看看收音机哪里出问题了。
”爷爷惊讶地看着我：“小娃子，你行不？”我不服气地说：“爷爷，您可别小瞧我。
”当我把表笔接触到收音机的电路元件上时，我紧张得额头都出汗了。
突然，万用表上有了显示，我松了一口气，就像在黑暗中看到了一丝光亮。
我发现原来是一个小电容可能有问题。
这次经历让我觉得，万用表就像一个侦探，能在电器的世界里找出那些隐藏的“罪犯”。
《万用表的使用实验报告3》“哇，万用表看起来好复杂啊！”我对着手里的万用表感叹道。
完整大学物理实验报告之万用表的使用
大学物理实验报告学院 _______________ 班级 ________________实验日期2017 _____ 年6—月6—日实验地点：实验楼B413室1. 指针式万用电表指针式万用电表是由表头、表盘、表箱、表笔、转换开关、电阻和整流器构成。
表头一般为磁电式电流表。
它允许通过的最大电流(满偏电流)一般为几微安到几百微安。
在它的表盘上，有多种标度尺。
转换开关是由一些固定触点和活动触点组成，其作用是使被测对象与表内不同测量线路相接。
测量电路是由电阻、整流元件、干电池等组成的，其作用是使表头适用于不同的测量项目和不同的测量范围。
对于不同的测量项目，测量线路的结构是不同的。
(1) 直流电流挡其表头本身就是一个测量范围很小的直流电流表。
根据分流原理，表头与电阻并联就可增大测量范围，若表头与不同阻值的电阻并联, 就可得到不同的量程。
并联电阻越小，量程也就越大。
图1是多量程直流电流挡原理图。
(2) 直流电压挡表头本身也是一个量程很小的直流电压表，其量程为V t=I t R t (兀为表头满偏电流，凡为表头内阻)。
根据分压原理，表头与不同的电阻串联就能得到不同的量程。
图2是多量程电压表原理图。
(3) 交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。
由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。
所以，必须把交流电转换成直流电，才能测量。
图3是多量程交流电压表原理图，图中必、2为整流元件。
(4) 电阻挡图4是欧姆表的原理图，它由表头、电池、电阻兄和调零电阻兄组成。
在尔厶两端即红、黑两表棒之间可接入待测电阻丘。
测量前，先把两表棒短路即疋二0。
调节调零电阻凡使表头指针指到刻度线右端的满刻度，即欧姆表的零点。
此时，电1 " Rg+RQ^Ri+r £ Rz + R x 从上式可见，当£和兄恒定时，7仅随丘而变。
实验报告一万用表
实验一：万用表的使用及电阻元件伏安特性的测定
一、实验目的
1、学会万用电表的基本使用方法，了解实验的组成，结构，特点及使用。
2、掌握线性电阻的概念，以及理想、实际电源的概念；学习线性电阻元件伏安特性的
测试方法。
3、掌握应用伏安法判定电阻元件类型的方法。
4、学习直流稳压电源、直流电压表、直流电流表等仪器的正确使用。
二、实验原理
万用电表，不仅可以用来测量直流电流、交直流电压、电阻等参量值，还可以判别元器件的好坏及其极性。
二端电阻元件的伏安特性是指元件的端电压与通过该元件电流之间的函数关系。
线性电阻元件满足欧姆定律。
独立电源和电阻元件的伏安特性可以用电压表、电流表测定，称为伏安测量法，由测得的伏安特性可了解被测元件的性质。
三、实验仪器
万用表，电路实验箱，导线，相应实验用板
四、实验内容
1、电阻，电压，电流的测量。
2、电容器好坏的判别。
3、用万用电表判断元件箱上的两个三极管的类型及其极性。
4、电阻元件伏安特性的测量。
五、数据记录
电阻元件伏安特性测量数据
六、数据处理
注意这里要做一个坐标图，要留下一半的地方作图用。
万用表实习报告
万用表实习报告
实习时间，2021年7月1日-2021年7月31日。
实习地点，XX电子有限公司。
实习内容：
在XX电子有限公司进行了为期一个月的实习，主要工作内容是使用和维护万用表。
在实习期间，我学习了万用表的基本原理和使用方法，掌握了如何正确地使用万用表进行电压、电流、电阻等参数的测量，并学会了如何进行简单的电路测试和故障排查。
在实习期间，我还参与了公司的一些项目，负责对电路板和电子设备进行测试和检测，确保其性能和质量符合要求。
通过实际操作，我进一步加深了对万用表的理解和掌握，提高了自己的实际操作能力和工作经验。
实习收获：
通过这次实习，我不仅学到了很多关于万用表的知识和技能，
还锻炼了自己的动手能力和实际操作能力。
在实习期间，我还结识了一些优秀的工程师和技术人员，向他们学习了很多宝贵的经验和技巧。
同时，我也意识到了自己在实际操作中的不足之处，为以后的学习和工作提出了更高的要求。
总结：
这次实习不仅让我对万用表有了更深入的了解，还让我对电子工程领域有了更清晰的认识。
我将继续努力学习，提高自己的专业技能，争取在未来的工作中发挥更大的作用。
感谢公司给予我这次宝贵的实习机会，我会珍惜并努力学习，为公司的发展贡献自己的力量。
(完整精品)大学物理实验报告之万用表的使用.doc

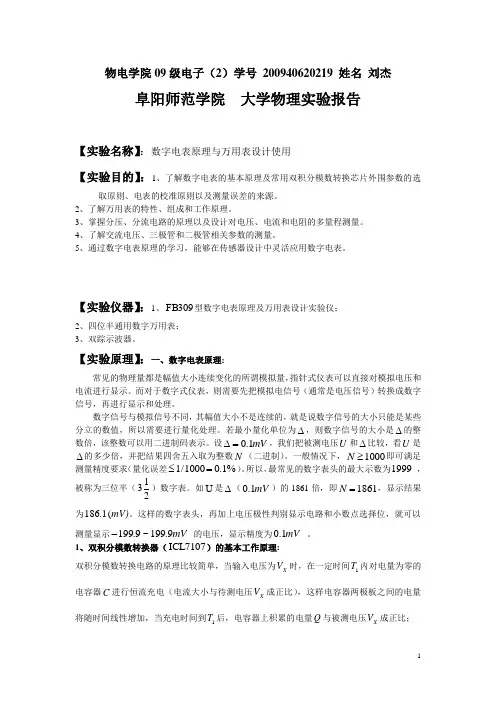

大学物理实验报告
姓名学号
学院班级
实验日期 2017 年6 月6 日实验地点：实验楼B413室
(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。
由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。
所以，必须把交流电转换成直流电，才能测量。
图3是多量程交流电压表原理图，图中D1、D2为整流元件。
(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。
在a、b两端即红、黑两表棒之间可接入待测电阻R x。
测量前，先把两表棒短路即R x=0。
调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。
此时，电路中的电流
（式1式中R z=R g+R0+R i+r称为欧姆表的综合电阻。
这一步骤称为欧姆表的调零。
测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：
时，
之间变化时，指针将在刻度线右端到左端位置间变化，。
