4[1].Wonderware整体解决方案
Wonderware OPC组件使用
Wonderware的FSGateWay做为一个免费驱动可以提供OPC协议（OPC Server和OPC Client）、SuitLink协议和DDE/FasteDDE协议，并且是Wonderware提供完全免费的软件，同时FsGateway支持SuiteLink协议，可以在C#中调用SuiteLink对FSGateWay中数据进行监测，便于系统的集成，下边将分别介绍使用：一、做为OPC Client① 安装FSGateWay：安装好FSGateWay后（安装过程类似其他DAServer驱动，在此不再赘述），在DAServer中即可看到FSGateWay，无论是否含有DAServer的授权，FSGateWay都是完全授权版的，如下图所示：免费授权的FSGateWay② 添加OPC Object：在Configuration中右键添加OPC Object，点击右侧栏中的Server Name对话框添加OPC Server为凯普华，如下图所示：添加OPC Object③ 添加OPC Group：在OPC Object上右键添加OPC Group，在弹出的窗体中点击“Browse OPC Items”，在弹出的OPC ItemBrowser中选择需要FSGateWay中转的Items，如下图所示：OPC Items Browser选择Items右键选择“Add to Basket”在 OPC Item Browser中点击“OK”后，FSGateWay的Device Items显示已经选择好的Items④测试FSGateWay搭建的OPC Client：用OPC 标准客户端进行测试，同样由于FSGateWay提供SuiteLink协议接口，所以我们同样可以利用wwclient进行测试，测试效果如下图所示：注意：wwclient测试时，Topic应该设置为在DAServer中设备组名称，Item设置为设备Items内名称二、做为OPC Server让第三方软件访问Intouch① 安装FSGateWay：安装好FSGateWay后（安装过程类似其他DAServer驱动，在此不再赘述），在DAServer中即可看到FSGateWay，无论是否含有DAServer的授权，FSGateWay都是完全授权版的，如下图所示：免费授权的FSGateWay② 添加Intouch Object：在Configuration中右键添加Intouch Object，点击右侧栏中的Item Browse Path对话框添加intouch项目所在路径，如下图所示：添加Intouch Object③ 添加Intouch Object Group：在Intouch Object上右键添加Intouch Object Group，在弹出的窗体中点击“Tag Browser”，在弹出的TagBrowser中选择需要FSGateWay中转的Items（必须保证这个Intouch项目已经运行），如下图所示：IntouchGroup双击选择的ItemsFSGateWay的Device Items显示已经选择好的Items④测试FSGateWay搭建的OPC Client：用OPC 标准客户端进行测试，测试效果如下图所示：三、Intouch做为数据源配置FSGateWay① 安装FSGateWay：安装好FSGateWay后（安装过程类似其他DAServer驱动，在此不再赘述），在DAServer中即可看到FSGateWay，无论是否含有DAServer的授权，FSGateWay都是完全授权版的，如下图所示：免费授权的FSGateWay② 添加Intouch Object：在Configuration中右键添加Intouch Object，并重命名为ITTest，点击右侧栏中的Item Browse Path对话框添加intouch项目所在路径，如下图所示：添加Intouch Object③ 在Intouch Object界面上点击“Tag Browser”，在弹出的TagBrowser中选择需要配置的Items（必须保证这个Intouch项目已经运行），如下图所示：双击选择的ItemsFSGateWay的Device Items显示已经选择好的Items④测试FSGateWay搭建的OPC Client：用OPC 标准客户端进行测试，同样由于FSGateWay提供SuiteLink协议接口，所以我们同样可以利用wwclient进行测试，测试效果如下图所示：测试效果如下图所示：注意：wwclient测试时，Topic应该设置为在DAServer中设备组名称，Item设置为设备Items内名称四、DAServer作为数据源配置FSGatewayFSGateway作为DAServer的交互通道，获取DASever其他驱动的数据，进而利用OPC协议提供给第三方系统，具体操作步骤如下：① 利用DAServer的三菱FX串口驱动DASMTFXSerial，建立DAServer与FX2N通信通道② 在DASMTFXSerial中建立设备组（Device Groups），注意此处定义的设备组名称（Topic0）要在FSGateway中使用，确定后MTFXSerial侧建立完成③ 在FSGateway的配置中新增SuiteLink Object：E10_SuiteLink,配置Server Name为提供数据源的DAServer驱动，本例是三菱FX驱动DASMTFXSerial，配置Server Node为提供数据源的DAServer所在的服务器IP地址，本例中DASMTFXSerial与FSGateway在同一台电脑上，因此可设置为localhost④ 在E10_SuiteLink右键新增Topic Object，注意此处的名称应与提供数据源的DAServer驱动中的设备名称一致，本例中卫Topic0，见上文②加黑部分⑤ 利用wwclient测试效果，首先建立Topic，注意此处的Topic是FSGateway的Suite_Link object与DASMTFXSerial的Topic的合体，即本例中的E10_SuiteLink_Topic0⑥ 在wwclient中建立Item，直接利用PLC地址即可监控到相关地址数据。
wonderware配置-DAServer Manager教程
利用Wonderware相关软件进行数据采集的一般步骤是：原始待采集数据→DAServer Manager配置→Historian配置→数据保存。
Wonderware关于数据采集及存储的相关配置是在System Management Console中完成的，主要配置的项目包括historian和DAServerManager。
其中DAserver manager对数据采集进行相关配置；Historian对数据在数据库中的保存进行相关配置。
一．DAServerManager相关配置。
以符合Modbus通讯协议的模拟器产生模拟数据。
1 依次打开：开始菜单→wonderware →System Management Console2 在System ManagementConsole窗口中，依次展开DAServer Manger→Default Group →Local.Local目录下显示的是当前设备已经安装的数据采集驱动（示例PC已经安装有DASMBTCP和FSGateway）。
3 展开ArchestrA.DASMBTCP.2节点→右键点击Configuration →Add TCPIP_PORT Object →命名新建的接口对象（本例采用默认名New_TCPIP_PORT_000）。
4 右键点击新建的TCPIP_PORTObject（New_TCPIP_PORT_000）→Add ModbusPLC Object →命名新建的ModbusPLCObject（本例采用默认名：New_ModbusPLC_000）5 点击新建的ModbusPLC Object（本例采用默认名：New_ModbusPLC_000），在右侧的窗口中依次设置如下6 设置完成后点击右上角的保存图标7右键点击右键点击ArchestrA.DASMBTCP.2→Configure As Service →Auto Service8 完成上述步骤之后，右键点击ArchestrA.DASMBTCP.2 →Active Server.---------------------作者：那珈落来源：CSDN原文：https:///zhougynui/article/details/51462449 版权声明：本文为博主原创文章，转载请附上博文链接！。
基于Wonderware系统的SCADA在玻璃行业中的应用
94研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2021.02 (上)玻璃纤维具有绝缘性好、耐热性强、抗腐蚀性好、机械强度高等多种优点，在制造业很多领域都有广泛应用。
随着信息化的不断建设构建贯穿玻璃纤维生产全方位全过程的生产工艺数据采集系统，为能源管理、精益生产管理、设备管理、MES、报表电子化、综合决策支持等系统提供有力的支撑。
提升产品质量控制水平，需做好各工序的生产过程质量控制。
要做好生产过程质量控制，不能仅靠生产部门自觉执行，要建立全过程关键控制点的工艺管理规章制度，加强公司层面的监督与监管。
按照目前工艺人员配备和检测方式已不能满足现代质量管理的要求。
针对工厂的底层数据采集平台，该平台负责所有底层自动化数据采集，所有采集的数据集中统一管理，并对外提供统一数据接口。

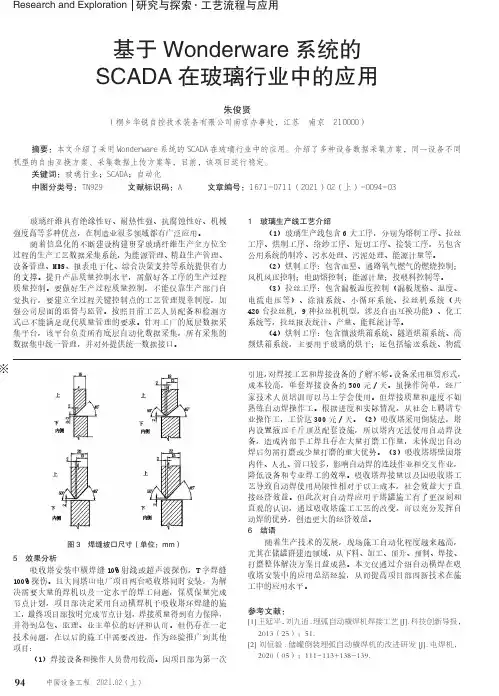

基于Wonderware 系统的SCADA 在玻璃行业中的应用朱俊贤（桐乡华锐自控技术装备有限公司南京办事处，江苏 南京 210000）摘要：本文介绍了采用Wonderware 系统的SCADA 在玻璃行业中的应用。
介绍了多种设备数据采集方案，同一设备不同机型的自由互换方案、采集数据上传方案等，目前，该项目运行稳定。
关键词：玻璃行业；SCADA；自动化中图分类号：TN929 文献标识码：A 文章编号：1671-0711（2021）02（上）-0094-031 玻璃生产线工艺介绍（1）玻璃生产线包含6大工序，分别为熔制工序、拉丝工序、烘制工序、络纱工序、短切工序、捡装工序，另包含公用系统的制冷、污水处理、污泥处理、能源计量等。
（2）烘制工序：包含池窑、通路氧气燃气的燃烧控制；风机风压控制；电助熔控制；能源计量；投喂料控制等。
（3）拉丝工序：包含漏板温度控制（漏板规格、温度、电流电压等）、涂油系统、小循环系统、拉丝机系统（共420台拉丝机，9种拉丝机机型，涉及自由互换功能）、化工系统等，拉丝报表统计、产量、能耗统计等。
国内外组态软件
cada免费组态软件
uScada是国内著名的免费组态软件，是专门为中小自动化企业提供的监控软件方案。uScada包括常用的组态软件功能，如画面组态，动画效果，通讯组态，设备组态，变量组态，实时报警，控制，历史报表，历史曲线，实时曲线，棒图，历史事件查询、脚本控制，网络等功能，可以满足一般的小型自动化监控系统的要求。软件的特点是小巧、高效、使用简单。uScada也向第三方提供软件源代码进行二次开发。
国外进口品牌组态软件
国外组态软件：
1、InTouch：Wonderware（万维公司） 是 Invensys plc“生产管理”部的一个运营单位，是全球工业自动化软件的领先供应商。 Wonderware的InTouch软件是最早进入中国的组态软件。在80年代末、90年代初，基于Windows3.1的InTouch软件曾让我们耳目一新，并且InTouch提供了丰富的图库。但是，早期的InTouch软件采用DDE方式与驱动程序通信，性能较差，最新的InTouch7.0版已经完全基于32位的Windows平台，并且提供了OPC支持。
4.紫金桥Realinfo：
由紫金桥软件技术有限公司开发，该公司是由中石油大庆石化总厂出资成立。
5.MCGS：
由北京昆仑通态自动化软件科技有限公司开发，市场上主要是搭配硬件销售。
6.态神
态神是由南京新迪生软件技术有限公司开发，核心软件产品初创于2005，是首款3d组态软件 软件重要特点 A) 3D：系统除了具有传统的二维平面组态、监控功能，还具有真实三维立体组态、监控功能，画面逼真。该功能利用DirectX/OpenGL开发，在国内应该是首创，国际上也极其少见。 B) 跨平台：跨PC、嵌入式、平板电脑、智能移动等平台，该特点组态领域全球首创。 1) 系统的图形/控件、驱动/模块支持源代码级跨平台，即所有平台的图形、驱动代码一致，经过不同平台编译器编译链接后，即可在该平台上运行。 2) 所有平台的所有文件格式都一致，因此工程无需修改就可以在不同平台间移植、运行，而且不同平台开发环境（目前只有Windows开发环境）可以开发其它平台的工程。 3) 所有平台间的网络通讯协议一致，平台之间可以相互访问。参见“网络分布式”特点说明。 C) 网络分布式 1) 所有平台（包括嵌入式、平板电脑、智能移动等平台）的网络版本都内置微小、高效的网络/WEB模块，因此天生具备网络/WEB服务功能，组态文件无须发布，通过WEB浏览器或者组态浏览器即可远程监控该设备工程。 2) 由于所有平台间的网络通讯协议一致，所以利用网络共享模块，不同工程、不同平台间的变量、资源都可以通过网络互相访问，实现真正意义上的跨平台网络分布式系统。 3) 利用“内核访问开发包”（参见“强大开放性”），也可以与其它系统、其它平台组成网络分布式系统。 4) 系统对网络协议和通讯采用了大量的优化技术，通讯实时性高，响应迅速，网络往返包少，大大提高了网络性能。 D) 强大开放性：系统提供了如下的开发包，随开发包发布的还有很多例子源码，而且系统封装了大量的基类和宏，因此开发扩展极其容易： 1) IO驱动开发包：一般组态软件都提供（原先我以为他们提供，不过后来我跟一些网友了解到他们不一定提供），所以本系统也提供。 2) 图形开发包：一般组态软件都不提供，但本系统也提供。用户通过该开发包可以根据项目情况灵活增加特殊图形。 3) 系统模块：用户可以根据实际需求增加系统模块对变量、事务、算法等的处理，大大扩展了系统的应用领域。 4) 内核访问开发包：外部程序和系统、无论是远程或者本地、任何平台，都可以通过该开发包访问、管理、读写任何平台的态神组态数据库内核。例如：利用该开发包的WINCE版本开发成的一个WINCE系统可以访问一个Windows平台态神系统，利用该开发包的Windows版本开发成的一个Windows系统也可以访问一个Linux平台态神系统。 其它特点 A) 界面美观、易用：开发环境具有最新的Office 2003、Visual Studio 2005、Office 2007等界面风格和标准使用方式。 B) javascript脚本：考虑系统要支持跨平台，所以采用国际通用的标准脚本语言javascript，javascript也是Web浏览器上最流行的脚本语言。另外脚本还支持中文对象、方法、属性、事件等。 C) 值变通知机制：为了提高系统性能，系统采用变量值改变通知监控端的机制，而不是监控端定时刷新的机制。 D) 高级界面：包括透明、过渡、旋转/倾斜、反锯齿等高级界面技术，这些技术在Windows上利用GDI+实现并不困难，然而在Wince、嵌入式Linux上实现则较为困难。本系统在Wince、嵌入式Linux实现了这些功能，在当今嵌入式组态领域比较少见（尤其是Wince，嵌入式Linux可以用Qt/miniGUI等实现。当然Wince也可以用Qt开发，但是麻烦，较少使用）。而且经测试，本系统所采用图形技术的效率要高于GDI+的效率。 E) 其它：多语言、XML支持、画面缩放、定制图形、变量替换、OPC支持等
最新wonderware培训资料
最新wonderware培训资料最新 Wonderware 培训资料Wonderware 作为一款在工业自动化领域广泛应用的软件，其功能强大、应用广泛。
为了帮助大家更好地掌握和运用 Wonderware，我们精心准备了这份最新的培训资料。
Wonderware 软件涵盖了多个方面的功能，包括但不限于数据采集与监控、过程控制、人机界面设计等。
对于初学者来说，可能会感到有些复杂和无从下手。
但别担心，我们会逐步为您揭开它的神秘面纱。
首先，让我们来了解一下 Wonderware 的历史和背景。
Wonderware成立于_____年，多年来一直致力于为工业领域提供先进的自动化解决方案。
它在全球范围内得到了广泛的应用，涵盖了制造业、能源、水处理等多个行业。
Wonderware 软件的安装和配置是使用它的第一步。
在安装过程中，需要注意系统的兼容性以及相关的驱动程序的安装。
配置方面，包括网络设置、数据库连接等，这些都需要根据实际的应用场景进行仔细的调整和设置。
接下来是数据采集与监控功能。
Wonderware 能够实时采集各种设备和传感器的数据，并将其以直观的方式展示给用户。
通过配置数据点、建立通信协议等操作，可以实现对生产过程中的各种参数的实时监测。
比如温度、压力、流量等关键参数，一旦出现异常，系统能够及时发出警报，以便操作人员采取相应的措施。
在过程控制方面，Wonderware 提供了丰富的控制策略和算法。
用户可以根据实际的工艺流程，编写控制逻辑，实现对生产过程的精确控制。
这不仅提高了生产效率，还保证了产品的质量和稳定性。
人机界面设计是 Wonderware 的一大特色。
一个好的人机界面能够提高操作人员的工作效率和舒适度。
在设计人机界面时，要考虑到布局的合理性、颜色的搭配、操作的便捷性等因素。
可以使用图形、图表、动画等元素，让界面更加生动直观。
Wonderware 还支持与其他系统的集成，比如 ERP 系统、MES 系统等。

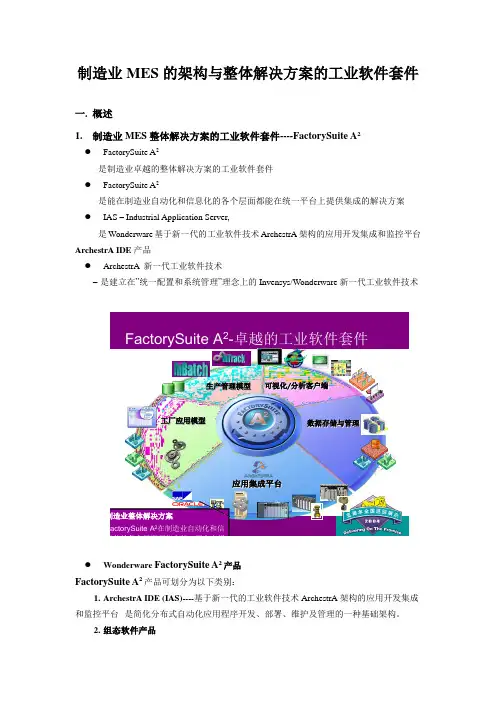

4[1].Wonderware整体解决方案
![4[1].Wonderware整体解决方案](https://img.taocdn.com/s3/m/4899e2f8941ea76e58fa0465.png)
制造业MES 的架构与整体解决方案的工业软件套件一. 概述1. 制造业MES 整体解决方案的工业软件套件----FactorySuite A 2●FactorySuite A 2--是制造业卓越的整体解决方案的工业软件套件 ●FactorySuite A 2--是能在制造业自动化和信息化的各个层面都能在统一平台上提供集成的解决方案 ●IAS – Industrial Application Server,--是Wonderware 基于新一代的工业软件技术ArchestrA 架构的应用开发集成和监控平台ArchestrA IDE 产品 ●ArchestrA 新一代工业软件技术–-是建立在”统一配置和系统管理”理念上的Invensys/Wonderware 新一代工业软件技术39卓越的工业软件套件数据存储与管理数据存储与管理应用集成平台可视化/分析客户端可视化/分析客户端生产管理模型生产管理模型工厂应用模型工厂应用模型制造业整体解决方案FactorySuite A 2在制造业自动化和信息化的各个层面都能在统一平台上提供集成的解决方案。
●Wonderware FactorySuite A 2产品FactorySuite A 2产品可划分为以下类别：1. ArchestrA IDE (IAS)----基于新一代的工业软件技术ArchestrA 架构的应用开发集成和监控平台--是简化分布式自动化应用程序开发、部署、维护及管理的一种基础架构。
2. 组态软件产品1）InTouch 9.0----生产过程监控软件2）SuiteVoyager™ 2.0----工厂信息门户网站—随时随地访问信息3）SCADALarmTM6.0----报警和事件通知软件3.实时工业关系数据库----IndustrialSQL Server 8.04.分析与报告产品为生产制造信息系统开发的分析与报告产品由以下这些组件构成：1）ActiveFactory™ 8.0—针对InSQL Server 的高性能客户端工具2）DT Analyst™ 2.0—-停工跟踪和生产监视系统3）QI Analyst™ 4.2—生产/产品质量服务器SPC 软件系统,用实时数据来监视、预报及在线调整生产质量与一致性的5.连接以下是Wonderware 针对生产制造管理信息系统的连接产品：1）DAServer 是Wonderware 的下一代I/O Server，建立在ArchestrA™ 技术基础上。
intouch是哪个公司的？这家Wonderware公司怎么样？
intouch是哪个公司的？这家Wonderware公司怎么样？intouch是哪个公司的intouch是Wonderware公司产品。
Wonderware公司成立于1987年，是英国Invensys公司的子公司，是在制造运营系统率先推出基于Microsoft Windows平台的人机界面（hmi）自动化软件的先锋。
世界第一家推出组态软件的公司。
Wonderware公司简介Wonderware 是工业实时操作管理软件市场领域的领先企业。
在制造及工业操作管理方面可大大降低安全标准化应用的设计、创建、实施及维护成本。
Wonderware软件方案有助于使各类公司的生产运营与业务目标获得统一，灵活快速地实现持久性赢利目标。
全球超过三分之一的工厂应用Wonderware公司的软件解决方案。
Wonderware公司已经在全球超过125，000个工厂内销售了500，000多个软件许可证，帮助客户对企业运营进行有效管理。
也就是说，在全球范围内，在350，000家拥有20名以上员工的工厂企业中，这一数字占到了36%以上。
自1987年起，Wonderware已成为工业自动化领域独占鳌头的独立软件供应商，该公司推出旗舰级InTouch软件，这是第一个基于微软Windows®操作系统的人机界面（HMI）。
WindowMaker是一个开发环境，在这个开发环境中可以使用面向对象的图形来创建富于动画感的触控式显示窗口。
这些显示窗口可以连接到工业I/0系统和其他Microsoft Windows应用程序。
WindowMaker是lnTouch的开发环境。
WindowMaker图形用户界面符合Windows 2000和Windows NT GUI标准。
支持浮动和固定工具栏，遍布整个程序的鼠标右键菜单可快速访问常用命令，可提供1670万种颜色支持的可自定义调色板（颜色支持仅受显卡性能的限制）。
WindowMaker的应用程序浏览器，为您提供了一种强有力的图形方法来浏览和配置InTouch应用程序。
Wonderware及产品概述
Wonderware 的第三方伙伴计划向我们的顾客提供了专门的功能增强工具和产品。我 们把这项计划称之为“WonderToolsTM”，它涵括了来自 350 多个第三方开发商的产品，这 些产品是 FactorySuite 2000 构件的补充部分。这些工具包括： ·ActiveX 对象·基于 SQL 的数据分析和报告工具 ·设备连接驱动和包括 DDE Server 的 I/O Server ·纵向市场应用程序包·向导 WonderTools 伙伴产品包含于每套 FactorySuite 2000 随货附送的光盘，定期推出 的“综合支持”也提供了这套光盘。在 Wonderware 网站上也列举了这些伙伴产品。迄今已 有 30,000 多套 WonderTools 光盘发送于世界各地。 此 外 ， 针 对 拥 有 与 FactorySuite 2000 无 缝 集 成 的 效 能 强 化 产 品 的 公 司 ， “FactorySuite 伙伴再销计划”也应运而生。在这项经过精挑细选的计划中，Wonderware 通过我们的全球销售渠道来再销这些产品。
Wonderware系统平台部署指南(中文)
Wonderware FactorySuite A2部署指南修订版 D.2最新修订日期：2006 年 1 月 27 日Invensys Systems, Inc.保留所有权利。
未经 Invensys Systems, Inc. 事先书面许可，不得通过任何手段（电子、机械、影印、录制或其它方式）复制、传输本文档中的任何部分，或是将其存储到检索系统。
使用本文档所含信息不需承担任何相关的版权或专利责任。
虽然在编制本文档的过程中已采取一切预防措施，但错误或疏漏在所难免，出版商与作者对此概不承担任何责任。
对由于使用本文档所含信息而导致的任何损害，亦不承担任何赔偿责任。
本文档中的内容如有变更，恕不另行通知，这些内容亦不代表 Invensys Systems, Inc. 一方的承诺。
本文档所述软件系在遵守许可协议或保密协议的前提下提供。
本软件的使用或复制必须遵守这些协议中的各项条款。
© 2006 Invensys Systems, Inc. 版权所有。
保留所有权利。
商标本文档所提及且已知为商标或服务标志的所有专用名词均已采用适当的首字母大写形式。
Invensys Systems, Inc. 无法证实此类信息的准确性。
在本文档中使用某个专用名词不应视为会影响任何商标或服务标志的有效性。
Alarm Logger、ActiveFactory、ArchestrA、Avantis、DBDump、DBLoad、DT Analyst、FactoryFocus、FactoryOffice、FactorySuite、FactorySuite A2、InBatch、InControl、IndustrialRAD、IndustrialSQL Server、InTouch、InTrack、MaintenanceSuite、MuniSuite、QI Analyst、SCADAlarm、SCADASuite、SuiteLink、SuiteV oyager、WindowMaker、WindowViewer、Wonderware 及 Wonderware Logger 均为 Invensys plc 及其子公司与附属机构的商标。
Wonderware Information Server
Linked Data Tables and Associated Displays allow a broad range of data mining opportunities
Sales Training FY09
生产报表
► Simple, Ad Hoc or
Sophisticated Reports ► ArchestrA Reporting ▪ MS Reporting Services ► ActiveFactory Reporting ▪ WorkBook (Excel) ▪ Dynamic ► QuickStart Reports ▪ Downtime ▪ Production Events ▪ More…
Application Server访问大量的工 厂数据源 Alarm data via Wonderware Alarm Mgr Historical data via any Wonderware Historian (InSQL) Production databases
• InBatch, InTrack • Downtime, Production Events,
Wonderware System Platform
Wonderware Device Integration
Wonderware Client Products
Sales Training FY09
卓越的数据和内容连接
► Access:
▪ 通过InTouch & Wonderware ▪ ▪ ▪
Standard Clients
Information Server v3.0
Equipment Operations Module
Wonderware经验文档系列4：平台搭建和冗余配置说明
******生产线自控集成集管控一体化系统平台搭建和冗余配置说明航天（北京）工业设备有限公司1．平台简介 (3)2．平台搭建说明 (5)3．平台的冗余配置 (10)3．1 引擎对象冗余配置 (10)3．2 数采对象冗余配置 (14)4．引擎冗余测试 (18)4．1总体架构 (18)4．2测试步骤 (20)1．平台简介ArchestrA是一个全新的工业应用的平台框架，一种综合性的自动化和信息化软件架构的技术基础，是一种开放式、可扩展技术，完全采用基于对象的分布式设计。
它不是传统意义上的一个单独的产品，而是一个平台，一套基于分布式平台的统一服务，可以将自动化与过程信息整合，提供给工厂信息化系统。
这个新的技术给工业自动化和信息化应用的开发者：从系统集成商、OEM、增值销售商到最终用户都带来了巨大的好处。
Industrial Application Server(IAS) 是Wonderware公司2004-2005年度发布的产品，它是采用Invensys的ArchestrA体系结构，基于真正面向对象的技术，构建在框架之上的一个强大的新应用平台，它是简化分布式自动化应用程序开发、部署、维护及管理的一种基础架构。
它的主要特点包括：多用户开发环境；灵活部署能力；组件化的应用和系统架构；非常方便的FactorySuite集成；建立工厂模型组织工程数据的能力；基于对象技术的高重用工程方法；它具有技术上的先进性、架构的灵活性以及维护和应用的便利性等众多优点。
Wonderware System Platform为Application Server提供了重要的实时性能更新资料，包括能够充分利用多核微处理器技术，同时也提供了一套丰富的软件服务，这些服务可用于创建、部署和管理分布式的实时应用，具备更快的价值时间和更低的生命周期成本，而且通过提供ArchestrA应用对象与运行在InTouch HMI可视化中的ArchestrA 图形的完全集成，可与InTouch软件无缝地一起运行。
Wonderware_培训资料
Wonderware_培训资料Wonderware 培训资料在当今的工业自动化领域，Wonderware 系统凭借其强大的功能和卓越的性能，成为了众多企业的首选。
为了让大家更好地了解和掌握Wonderware 系统，本文将为您提供一份详细的培训资料。
一、Wonderware 系统概述Wonderware 是一套功能强大的工业自动化软件套件，它涵盖了从数据采集、监控到过程控制和管理的各个环节。
其主要特点包括：1、强大的可视化功能：能够以直观、清晰的方式呈现生产过程中的各种数据和状态。
2、高度的可扩展性：可以轻松适应不同规模和复杂程度的工业系统。
3、丰富的通信协议支持：能够与各种现场设备和控制系统进行无缝连接。
二、Wonderware 系统的安装与配置1、系统要求在安装 Wonderware 之前，您需要确保您的计算机满足以下最低要求：（1）操作系统：Windows 7 及以上版本。
（2）处理器：Intel Core i5 或更高。
（3）内存：8GB 及以上。
（4）硬盘空间：至少 50GB 的可用空间。
2、安装步骤（1）下载安装文件：从官方网站或授权渠道获取 Wonderware 的安装文件。
（2）运行安装程序：双击安装文件，按照向导的提示进行操作。
（3）选择安装组件：根据您的需求选择要安装的组件，如InTouch、Historian 等。
（4）配置安装选项：设置安装路径、数据库连接等选项。
（5）等待安装完成：安装过程可能需要一些时间，请耐心等待。
3、配置系统安装完成后，您需要进行一些基本的配置，如设置用户权限、连接数据库等。
三、Wonderware 软件组件介绍1、 InTouchInTouch 是 Wonderware 的人机界面（HMI）软件，它允许用户创建直观、交互式的操作界面，以监控和控制工业过程。
（1）图形设计：使用丰富的图形库和绘图工具创建精美的界面。
（2）数据连接：轻松连接到各种数据源，实时获取数据。
Wonderware DA Server配置使用说明(S7 300_400)
与西门子S7 PLC通讯配置第一步：配置DA Server1、在DASSIDirect下的Configration点击右键，选择：Add PortCpS7 Object。
2、在新建的对象上点击右键，选择：Add S7Cp Object。
备注：若是与S7 300 ,400PLC连接，则选择：Add S7Cp Object；若是与S7 200PLC连接，则选择：Add S7Cp_200 Object。
3、按照下图进行各项参数配置：z NetWork Address：PLC的IP地址；z Local TSAP：默认选项即可；Romote TSAP：z Remote Rack No：PLC机架号z Remote Slot No：PLC CPU的插槽号z Connection Resource：默认数字3即可。
4、在Device Group处点击右键新建一个Topic名称，可以默认更新间隔时间为1000ms。
5、在Device Items面板中添加变量点。
z Name：自定义的数据点名称；z Item Reference：PLC中相应的数据点地址。
在该面板上点击右键，可以将配置的内容导出为CSV文件，便于保存数据引用的配置文件。
CSV文件内容如下图所示。
6、配置完成后，点击右上角保存按钮，然后点击在该DA Server上点击右键，选择：ActiveServer。
第二步：测试DA Server是否采集到PLC中的数据1、运行wwclient.exe。
2、在菜单栏点击Connection，选择：Create。
3、弹出如下配置界面，进行相应配置，配置完成后，点击Create：z Node：运行DA Server的计算机IP地址z Application：DA Server的名称z Topic：在DA Server中创建的Device Group Name名称z Connection Type：选择IOT4、在菜单栏中中点击Item按钮，弹出如下界面。
IO服务器Wonderwaer产品安装说明书V1.1
单位简称分发列表修改列表修订版本列表目录1.概述 (4)2. I/OSERVER FSGATEWAY 2.0的安装 (5)3. WONDERWARE INSQL 9.0 组件IDAS (11)4. WONDERWARE INSQL 9.0 SP2 (15)5.授权的安装 (17)1.概述本文件是I/O服务器Wonderwaer产品安装说明书的流程及具体方法，为了保证软件安装的正确性，未来工作的顺利进行和有效维护，以及便于工作人员之日常操作，特此做出如下的操作指引。
I/O服务器主要是12台服务器的2台一主一备，进行数据的采集。
操作员站的具体配置如下：操作系统：Windows 2008 Server应用软件：Wonderware InSql 9.0 组件IDAS和I/Oserver FSGateWay 2.02.I/OServer FSGateWay 2.0的安装FSGateWay 2.0是Wonderware I/O、DA Server的一个，根据该服务器的需要我们在该计算机只安装这一个软件即可。
下面介绍具体安装过程：步骤1：将Device Integration安装盘放入计算机中（或者是在计算机上找到Device Integration 的文件夹，点击安装运行），会自动弹出如下画面。
步骤2：如下图所示进行选择。
步骤3：点击右侧画面中的“FSGateway”，出现如下所示的提示画面。
步骤4：点击运行，出现如下所示的提示画面。
步骤5：点击运行，出现如下画面。
此过程是安装产品时的所需的必备组件列表，如果没有准备其中的一些产品或功能，它们所需的必备组件也可以不必安装，必备组件一旦安装将无法卸载。
点击对话框下方的安装必备组件按钮，开始安装必备组件。
完成后出现如下画面。
步骤6：点击运行，出现如下画面。
步骤7：点击下一步，出现如下画面。
步骤8：点击下一步，出现如下画面。
步骤9：进行用户账户及密码的设定，设置用户名及密码供节点及数据服务器间通讯使用。
wonderware产品分类和各部件功用
一、wonderware是做什么的？wonderware主要提供工业中的MES (Manufacturing Execution System)制造（生产）执行系统的解决方案（solution）。
二、：wonderware的产品体系架构。
１、wonderware主要包括那些软件？主要包括：intouch（数据采集和画面监视控制用），DI(device integration)，InSQL(工业数据库软件），suitevayoge(信息发布软件门户网站），ＩＡＳ（Industrial Application Server工业应用平台），incontrol(软ＰＬＣ），I/Oserver（数据通讯软件），ＤＴ（停机分析软件），ＱＩ（质量分析软件），InBatch(批处理软件），intrack(跟踪软件），SCADAlarm(事件报警软件）,ActiveFactoty(InSQL终端服务软件）等。
Facutory suite(工业软件套件）包括：１、采集和控制IOserver即DAserver采集ＰＬＣ(包括软ＰＬＣ）的输入。
２、信息平台IAS,(Industrial application server)３、可视化INtouch４、数据存储和管理InSQLIntouch软件１、特点：易用性（容易安装和使用）；应用的灵活性；通讯可扩展性2、功能：趋势（实时、历史）；数据采集；图形画面，现场可视化；报警；脚本；动态链接。
３、版本：a、标准版分开发和运行；可以独立使用b、Intouch View只能从ＩＡＳ读取数据。
（c、teminal server终端服务器版。
d、Factory focos只读版本。
4、附加附件a、配方管理。
b、SPCpro质量管理。
c、SQL访问程序。
（Intouch可以访问数据库）。
d、16笔趋势分析程序。
e、符号工厂。
５、windows Maker开发环境a、XP风格b、字体管理c、编辑性提高d、报警e、IO失效（自动切换IO功能）f、语言切换InSQL是什么？a、获取并存储工厂的所有过程数据，允许访问（开放的数据库或可用Active Factory)。
WONDERWARE-Historian资料
这只是一个小例子!
– 许多工厂有更多的数据点，更多年的数据存储要求！
现实世界例子
一个完整的采矿场 (南非)
– 窑炉 – 每秒存储2000数据点
– 场 – 存储24000个数据更新每秒
数据更新存储:
– >2 billion 每天, or over 700 billion 每年
对比伦敦证券交易所
– 15 August 2009 –总交易量11,329,182条记录 – 工厂一天生成的数据量相当于200个伦敦证券交易所一个月的交易量！
1998 InSQL 7.1 较小的更新 1997 SQL Server InSQL 7.0 7.0 存储更新 1996 SQL Server InSQL 3.0 6.5 SQL Server 6.0
Wonderware Historian 用来采集,压缩并存储工厂实时数据, 并响应SQL请求提供 历史数据报告的软件.
一个工业实时数据库是…
一个基于时间信息的存储仓库---- 数据库
实时数据库不单单仅是一个数据库
– 实时数据库存储大量的过程数据－－－非常非常多
– 实时数据库可以更容易的检索过程数据－－－灵活的
让我们完美利用过程数据的一套完整系统
Wonderware Historian 可以极好的实现这些功能！
关系数据库?
设想一个工厂，有1000个数据点，每秒存储一次
每个数据点需要存储
– 值、时间戳、质量值… – 每条记录大概不到10 bytes…
How much data?
– 每天86,000,000+ 条记录; 30+ billion 每年 – over 300GB raw 关系数据库的实际占用空间大概是数据的50倍 – 15TB+ /每年
4种主要监控软件比较
四种监拎优件的牲能出般代伟上海工业自动化仪表研究所系统工程总部本文对4种主要监控软件从图形及组态方案、数据点管理、网络功能、通信功能、管理、加锁设计等6个方面作出比较。
以下内容中的技术参数来源于几家软件的内部参数，其中的看法只代表个人的经历和个人的观点，仅供参考。
运行在工业现场、楼宇自动化的监控软件有很多种，各种监控软件都有着传统的功能，都是提供工业现场控制、楼宇控制的自动化解决方案，实现现场生产的远程可视化过程，现场数据获取和监控功能的工具；同时这些软件在监控中为了权衡矛盾，在软件设计中有所侧重，再加上各软件的设计方案不大一致，运用技术不同，因而在它们的功能反映上就有着自己的鲜明的特点。
目前的监控软件有很多种，我就自己的工程运用把以下四种软件即：Intellution 公司的iFIX(2.2) 、GE公司的Cimplicity(4.01) 、Won derware公司的InTouch(7.1)以及Siemens公司的WinCC(4.02)作以比较，这其中Intellution 公司和Wonderware公司是专门从事监控软件工作的，在市场占领绝大一部分份额；Cimplicity 和WinCC是GE和Siemens公司自动化产品的配套产品，正努力推向市场。
下面就把这四种主要软件从图形及组态方案、数据点管理、网络功能、通信功能、管理方面、加锁设计等六个方面作比较。
图形及组态方案4种软件都是基于Object画面，都能实现对现场点的监视:iFIX的图形功能很强，支持多种图形格式，其追加的图形库，内容丰富，解决了原来图形过大的问题。
可同时使用256种颜色，其中有64种颜色可用彩虹色调色，组成各种调色方案，嵌入图形中不会因放大缩小而失真。
