机械加工图纸标注法以及常见问题和要求
合集下载
机加工图纸标注法以及常见问题和要求(附件一)
图纸幅面规格
图纸边框格式
装订格式： 装订边尺寸 一律为25
不装订格式： 边框与图框线间距 随图纸幅面变化。 具体值查阅国标
2、标题栏
每张图纸上都必须画出标题栏；外框为粗实线， 内格为细实线。标题栏的位置应位于图纸的右下角。 尺寸不随图纸大小、格式变化。
国标格式
3 、比例（GB/T14690-1993）

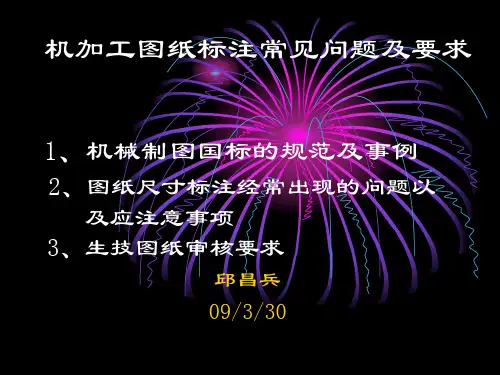

机加工图纸标注常见问题及要求
1、机械制图国标的规范及事例
2、图纸尺寸标注经常出现的问题以 及应注意事项 3、生技图纸审核要求
邱昌兵 09/3/30
一、制图国标的规范及事例
1 、图纸幅面和格式
（GB/T14689-1993）
绘制技术图样时，应优先采用 表1–1所规定的基本幅面。必要时， 也允许选用国家标准中所规定的加 长幅面。
主要有箭头、45度斜线，小圆点等。（注意箭头的画法）
三、工程图的尺寸标法及注意事项
以下都是不正确的标法
三、工程图的尺寸标法及注意事项
• 4、尺寸数字：表示物体尺寸的实际大小。尺寸数字一般应标注 在尺寸线的上方或中断处。 • 综合举例: • 1、指出图中标注错误,并正确标注
三、工程图的尺寸标法及注意事项
1. 机件的真实大小应以图样上所注的尺寸数值为依据，
与图形的大小及绘图的准确度无关。 2. 图样中（包括技术要求和其它说明）的尺寸，以毫米 为单位时，不需要标注计量单位的代号和名称，如采 用其它单位，则必须注明相应的计量单位的代号或名 称，如45度30分应写成45°30′。 3. 图样中所标注的尺寸为该图样所示机件的最后完工尺 寸，否则应另加说明。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
机械加工图纸标注法以及常见问题和要求资料
二、尺寸基准
基准是指零件在机器中或在加工、测量时计量尺寸的起点。 即基准是一些点、线、面，用以确定零件在机器、部件中的 位置或加工时在机床上的位置，从这一方面分，基准有设计 基准和工艺基准；从另一方面，基准又分为主要基准和辅助 基准
面基准：主要加工面、零件的结合面、 对称中心面、端面、轴肩。 线基准：孔轴的中心线、 对称中心线。
φ49.982
尺寸偏差 有上偏差和下偏差之分,尺寸偏差可正、负或零。 上偏差（ES /es ) 最大极限尺寸与基本尺寸的代数差称为上
偏差，如50-50=0，50.007-50=0.007； 下偏差（EI /ei ) 最小极限尺寸与基本尺寸的代数差称为下
偏差如49.984-50=-0.016，49.982-50=-0.018。 尺寸公差 允许零件尺寸的变动量。它等于最大极限尺寸减去
3.2 40 7 1.6
R1.5
其余 25 1.6 1×45º
1×45º 55
8 +0.036
0
23
0
194 -0.3 400
1：1 3×1 R0.5
15
23
20
32
95
技术要求
1.调质220～250HB； 2.未注圆角R1.5。
轴
制图 审核
材料 45 比例
数量 1 图号
轮盘类零件尺寸标注及分析
径向 以回 转轴 线为 尺寸 基准
轴向以左端面为设计基 准，右端面为辅助基准
压盖的尺寸标注分析
典型零件尺寸标注及分析
在加工底面时， 必须同时保证 这些尺寸,会对 划线工作带来许 多困难,有时甚 至是不可能的。
错误
正确
加工面和非加工面有多个尺 寸相联系是不合理的。
基准是指零件在机器中或在加工、测量时计量尺寸的起点。 即基准是一些点、线、面，用以确定零件在机器、部件中的 位置或加工时在机床上的位置，从这一方面分，基准有设计 基准和工艺基准；从另一方面，基准又分为主要基准和辅助 基准
面基准：主要加工面、零件的结合面、 对称中心面、端面、轴肩。 线基准：孔轴的中心线、 对称中心线。
φ49.982
尺寸偏差 有上偏差和下偏差之分,尺寸偏差可正、负或零。 上偏差（ES /es ) 最大极限尺寸与基本尺寸的代数差称为上
偏差，如50-50=0，50.007-50=0.007； 下偏差（EI /ei ) 最小极限尺寸与基本尺寸的代数差称为下
偏差如49.984-50=-0.016，49.982-50=-0.018。 尺寸公差 允许零件尺寸的变动量。它等于最大极限尺寸减去
3.2 40 7 1.6
R1.5
其余 25 1.6 1×45º
1×45º 55
8 +0.036
0
23
0
194 -0.3 400
1：1 3×1 R0.5
15
23
20
32
95
技术要求
1.调质220～250HB； 2.未注圆角R1.5。
轴
制图 审核
材料 45 比例
数量 1 图号
轮盘类零件尺寸标注及分析
径向 以回 转轴 线为 尺寸 基准
轴向以左端面为设计基 准，右端面为辅助基准
压盖的尺寸标注分析
典型零件尺寸标注及分析
在加工底面时， 必须同时保证 这些尺寸,会对 划线工作带来许 多困难,有时甚 至是不可能的。
错误
正确
加工面和非加工面有多个尺 寸相联系是不合理的。
机械加工图纸标注法以及常见问题和要求共119页文档
拉
60、生活的道路一旦选定，就要勇敢地 走到底 6、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
60、生活的道路一旦选定，就要勇敢地 走到底 6、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
机械加工图纸标注法(共78张PPT)
• 4、尺寸数字：表示物体尺寸的实际大小。尺寸数字一般应标注在尺 寸线的上方或中断处。
• 综合举例: • 1、指出图中标注错误,并正确标注
三、工程图的尺寸标法及本卷须知
2、尺寸标注时，主要考查对尺寸终端形
式〔箭头〕的标注和尺寸数字的标注，例 如： 一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。
2、外表粗糙度符号、代号一般标注在可见轮廓线、尺寸界限、引出线或它们的延长线上，符号的尖端必须从材料外指向外表； 要求较高的接触面和配合面，如齿轮工作面、轴承的重要表面、圆锥销孔等。 (3) 物体的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。 1、外表粗糙度数字和符号的方向必须遵守以下图的规定。 5、零件上连续外表和重复要素〔孔、槽、齿等〕的外表，其外表粗糙度的符号、代号只标注一次。 3〕说明零件在加工、检验、装配、调试过程中所需的要求； 标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。 根据使用要求，零件的结构、位置和装配关系确定后那么设计基准就确定了，工艺基准那么据不同的加工方法而各不相同。 尺寸数字一般应标注在尺寸线的上方或中断处。 尺寸偏差 有上偏差和下偏差之分,尺寸偏差可正、负或零。 常用的参数值有轮廓算术平均偏差Ra、微观不平十点高度Rz、轮廓最大高度Ry三种。 即基准是一些点、线、面，用以确定零件在机器、部件中的位置或加工时在机床上的位置，从这一方面分，基准有设计基准和工艺基准； 也可利用轮廓线、轴线或对称中心线作尺寸界线。 ３、形位公差工程及符号
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。 （2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区 别）
• 综合举例: • 1、指出图中标注错误,并正确标注
三、工程图的尺寸标法及本卷须知
2、尺寸标注时，主要考查对尺寸终端形
式〔箭头〕的标注和尺寸数字的标注，例 如： 一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。
2、外表粗糙度符号、代号一般标注在可见轮廓线、尺寸界限、引出线或它们的延长线上，符号的尖端必须从材料外指向外表； 要求较高的接触面和配合面，如齿轮工作面、轴承的重要表面、圆锥销孔等。 (3) 物体的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。 1、外表粗糙度数字和符号的方向必须遵守以下图的规定。 5、零件上连续外表和重复要素〔孔、槽、齿等〕的外表，其外表粗糙度的符号、代号只标注一次。 3〕说明零件在加工、检验、装配、调试过程中所需的要求； 标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。 根据使用要求，零件的结构、位置和装配关系确定后那么设计基准就确定了，工艺基准那么据不同的加工方法而各不相同。 尺寸数字一般应标注在尺寸线的上方或中断处。 尺寸偏差 有上偏差和下偏差之分,尺寸偏差可正、负或零。 常用的参数值有轮廓算术平均偏差Ra、微观不平十点高度Rz、轮廓最大高度Ry三种。 即基准是一些点、线、面，用以确定零件在机器、部件中的位置或加工时在机床上的位置，从这一方面分，基准有设计基准和工艺基准； 也可利用轮廓线、轴线或对称中心线作尺寸界线。 ３、形位公差工程及符号
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。 （2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区 别）
机械加工图纸标注法以及常见问题和要求
Copyright 2004-2011 Aspose Pty Ltd.
正确
加工面和非加工面有多个尺 寸相联系是不合理的。
2、零件图示例 例1：书P229 例2：见下图
3.2 40 7 1.6
R1.5
其余 25 1.6 1×45º
1×45º
Evaluation only. 15
ted with Asp55ose.Slid23es for .NET 233.5 Clien2t0Profile 5.2
0
32
Copyright 2004-210941-10.3 Aspose95Pty Ltd.
3、生技图纸审核要求
5 、图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图 线宽度的推荐系列为：0.18，0.25，0.5，0.35，
0.5，0.7，1，E1.v4a，lu2amtmi。on only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2
三、尺寸的组成（重点）
标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。
1、尺寸界线：表示尺寸的度量范围。 （1）线型：用细实线绘制， （2）表示方法：由图形的轮廓线、轴线或对称中心线处引出，也可直接利
用它们作尺寸界线。Evaluation only.
ted w2i、th尺A寸s线p：o表s示e尺.S寸li的d度e量s 方fo向r。.NET 3.5 Client Profile 5.2 （1）C线o型p：y用r细ig实h线t单2独0画0出4。-2011 Aspose Pty Ltd.
Copyright 2004-2011 Aspose Pty Ltd.
机加工图纸标注常见问题及要求
三、工程图的尺寸标法及注意事项
应用举例：分析图中尺寸标注错误，并正确标注
分析：主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替， 也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的 线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可 直接利用它们作尺寸界线。
3、尺寸线终端
的编号以及设计、绘图、描图、审核人员的签名。 填写标题栏的注意事项：
1）. 零件的名称要精练； 2）. 零件图样的编号可按隶属编号和分类编号进行编制(机械图样 常用隶属编号),图样编号有利于图样的检索； 3）. 零件的材料要用规定的牌号,不得用自编的文字或代号表示。
2、零件图示例 例1：书P229 例2：见下图
1、尺寸界线：表示尺寸的度量范围。 （1）线型：用细实线绘制， （2）表示方法：由图形的轮廓线、轴线或对称中心线处引出，也可直接利
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。 （2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区 别）
在同一图样中同类图线的宽度应基本一致， 虚线、细点划线及双点划线的线段长度和间隔应 各自大致相等。图线之间相交、相切都应以线段 相交或相切。若各种图线重合，应按粗实线、点 划线、虚线的先后顺序选用线型。
1. 机件的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关。
2. 图样中（包括技术要求和其它说明）的尺寸，以毫米 为单位时，不需要标注计量单位的代号和名称，如采 用其它单位，则必须注明相应的计量单位的代号或名 称，如45度30分应写成45°30′。
(仅供参考)机械加工图纸标注
的编号以及设计、绘图、描图、审核人员的签名。 填写标题栏的注意事项：
1）. 零件的名称要精练； 2）. 零件图样的编号可按隶属编号和分类编号进行编制(机械图 样常用隶属编号),图样编号有利于图样的检索； 3）. 零件的材料要用规定的牌号,不得用自编的文字或代号表示。
2、零件图示例 例1：书P229 例2：见下图
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
三、工程图的尺寸标法及注意事项
• 一、尺寸标注的原则：
•
正确、完整、清晰、合理。
• 二、尺寸标注的基本要求
• (1) 物体的真实大小应以图样上所注的尺寸数值为依据，与图形 的大小及绘图的 准确程度无关。
• (2) 图样中的尺寸以毫米为单位时，不需注明计量单位的代号或 名称，如采用其他单位，则必须注明相应的计量单位的代号或名 称。
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。 （2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区 别）
三、工程图的尺寸标法及注意事项
应用举例：分析图中尺寸标注错误，并正确标注
分析：主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替， 也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的 线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可 直接利用它们作尺寸界线。
2、尺寸标注时，主要考查对尺寸终端形式（箭头）的标注和尺寸数字的标 注，例如：
零件图的内容
1、零件图的内容和作用
一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。 1）零件图中需要用一组视图来表达零件的内、外结构形状； 2）正确、完整、清晰、合理地标注出能满足制造、检验、装配所
1）. 零件的名称要精练； 2）. 零件图样的编号可按隶属编号和分类编号进行编制(机械图 样常用隶属编号),图样编号有利于图样的检索； 3）. 零件的材料要用规定的牌号,不得用自编的文字或代号表示。
2、零件图示例 例1：书P229 例2：见下图
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
三、工程图的尺寸标法及注意事项
• 一、尺寸标注的原则：
•
正确、完整、清晰、合理。
• 二、尺寸标注的基本要求
• (1) 物体的真实大小应以图样上所注的尺寸数值为依据，与图形 的大小及绘图的 准确程度无关。
• (2) 图样中的尺寸以毫米为单位时，不需注明计量单位的代号或 名称，如采用其他单位，则必须注明相应的计量单位的代号或名 称。
用它们作尺寸界线。
2、尺寸线：表示尺寸的度量方向。
（1）线型：用细实线单独画出。 （2）表示方法：不能用其他图线代替，也不得与其他图线重合或画在其他
图线的延长线上，尺寸线与所标注的线段平行。（注意与尺寸界线的区 别）
三、工程图的尺寸标法及注意事项
应用举例：分析图中尺寸标注错误，并正确标注
分析：主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替， 也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的 线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可 直接利用它们作尺寸界线。
2、尺寸标注时，主要考查对尺寸终端形式（箭头）的标注和尺寸数字的标 注，例如：
零件图的内容
1、零件图的内容和作用
一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。 1）零件图中需要用一组视图来表达零件的内、外结构形状； 2）正确、完整、清晰、合理地标注出能满足制造、检验、装配所
机械加工图纸标注
二、零件表达方案的选择 为了把零件内、外结构和形状正确、完整、清晰地表达出来， 又能使读图方便、绘图简便，必须通过读零件的了解，认真考虑 主视图的选择和其它视图的数量、画法，并且对零件表达的合理 程度会随着工作经验的积累而逐步提高。 1、主视图的选择 主视图是零件表达方案的核心，它选择是否恰当将直接影响 读图和绘图是否方便，一般从下面两方面考虑： 1）主视图中零件的投影方向——形状特征原则； 2）主视图中零件的摆放位置——加工位置原则、工作位置原 则、自然位置原则。
压盖的尺寸标注分析
典型零件尺寸标注及分析
在加工底面时， 必须同时保证 这些尺寸,会对 划线工作带来许 多困难,有时甚 至是不可能的。 错误
加工面和非加工面有多个 尺寸相联系是不合理的。
正确
加工面和非加工面只有一 个尺寸相联系是合理的。
铸件毛坯尺寸标注分析
典型零件尺寸标注及分析
错误 冲压件尺寸标注分析
三、尺寸的配置形式（坐标式、链式、综合式）
1、坐标式（同一基准） 所有尺寸从同一基准注起，优点是任一尺寸的加工误 差不会影响其它尺寸的加工精度。 2、连续式（链状式） 所有尺寸依次标注，后一个尺寸分别以前一个尺寸为 基准， 后面受前面尺寸加工误差的影响。 3、综合式 这种标注是上述两种尺寸配置形式的综合，尺寸的加 工误差都累积到空缺未注的那一个尺寸上，这种标注形式 在实际应用中最广泛 。
零件图的技术要求
——尺寸公差及表面粗糙度的概念
一、零件的技术要求
零件在加工、检验时的各项技术要求，通常是指表面粗糙度、 尺寸公差、形状和位置公差，材料的热处理及表面处理等。
二、尺寸公差与配合
1、零件的互换性（定义、作用） 在按规定要求大量制造的零件或部件中，任取一个，不经挑选 或修配，就能装配到机器当中，并达到规定的配合要求，零件的 这种性质称为零件的互换性。
图纸标注常见问题和要求国家标准新版
面粗糙度）的标注规范性 • 4、标题栏欠规范，不够完整，国标一般要有设计
及校对的人名与日期,比例、数量、材质、图名图号 须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
五、工程图的尺寸标法及注意事项
（2）盘类零件
盘类零件主要包括各种手轮、带轮、法兰盘及 端盖。其结构特征是共轴线的回转体，长度较短。 选择主试图时，按加工位置，将轴线侧垂放置。
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
标注直径尺寸；
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，
以致引起加工误差偏大而报废工件。 • 3、零件技术要求（包括尺寸公差、形位公差、表
主要有箭头、45度斜线，小圆点等。（注意箭头的画法）
五、工程图的尺寸标法及注意事项
以下都是不正确的标法
五、工程图的尺寸标法及注意事项
• 4、尺寸数字：表示物体尺寸的实际大小。尺寸数字一般应标注 在尺寸线的上方或中断处。
• 综合举例: • 1、指出图中标注错误,并正确标注
五、工程图的尺寸标法及注意事项
SR
埋头孔
厚度
t
均布
正方形
□
弧长
符号或缩写词
C
及校对的人名与日期,比例、数量、材质、图名图号 须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
五、工程图的尺寸标法及注意事项
（2）盘类零件
盘类零件主要包括各种手轮、带轮、法兰盘及 端盖。其结构特征是共轴线的回转体，长度较短。 选择主试图时，按加工位置，将轴线侧垂放置。
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
标注直径尺寸；
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，
以致引起加工误差偏大而报废工件。 • 3、零件技术要求（包括尺寸公差、形位公差、表
主要有箭头、45度斜线，小圆点等。（注意箭头的画法）
五、工程图的尺寸标法及注意事项
以下都是不正确的标法
五、工程图的尺寸标法及注意事项
• 4、尺寸数字：表示物体尺寸的实际大小。尺寸数字一般应标注 在尺寸线的上方或中断处。
• 综合举例: • 1、指出图中标注错误,并正确标注
五、工程图的尺寸标法及注意事项
SR
埋头孔
厚度
t
均布
正方形
□
弧长
符号或缩写词
C
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 图线 （GB/T17450－1998） （GB/T4457.4－2002）
国家技术制图标准GB/T17450－1998规定15种基本线 型，机械制图标准GB/T4457.4－2002建议采用9种基 本线型，
图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图线 宽度的推荐系列为：0.18，0.25，0.35，0.5， 0.7，1，1.4，2mm。
标注直径尺寸；
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，
以致引起加工误差偏大而报废工件。 • 3、零件技术要求（包括尺寸公差、形位公差、表
2、尺寸线
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在 两尺寸界线之间，不能用其它图线代替，不得与其它图线重 合或画在其延长线上。
3、尺寸数字
尺寸数字不可被任何图线所通过，当无法避 免时，必须将该图线断开。
线 性 尺 寸
尺寸数字应按左图所示方向注写，并尽可能避免在 图示30°范围内标注尺寸，当无法避免时可按右图的形 式标注。
3） 图样中所标注的尺寸为该图样所示机件的最后完工尺寸， 否则应另加说明。
4）机件的每一尺寸，一般只标注一次，并应标注在反映该结 构最清楚的图形上。
5）常用的尺寸注法符号和缩写词见表1-7。
表1-7 常用的尺寸注法符号和缩写词
名称
符号或缩写词
名称
直径
φ
45°倒角
半径
R
深度
球直径
Sφ
沉孔或锪平
球半径
3、尺寸标注的要点
❖ 1）零件上的重要尺寸直接标注 ❖ 2）标注尺寸要符合加工顺序和便于测量 ❖ 3）避免封闭的尺寸链 ❖ 4）毛坯面之间的尺寸一般应单独标注
4、尺寸在图上的标注位置与布置
❖ 1）尺寸应标注在反映相关结构最清晰的视图 上；
❖ 2）零件内外结构的尺寸分开排列；
5、其他注意事项
❖ 1）正确标注倒角； ❖ 2）正确标注钻孔结构； ❖ 3）尺寸的数据不得与任何图线重叠； ❖ 4）避免尺寸线与尺寸界限相交； ❖ 5）多圆同心时尽量不要在投影为圆的视图上
在同一图样中同类图线的宽度应基本一致，虚 线、细点划线及双点划线的线段长度和间隔应各 自大致相等。粗线的宽度d应按照图的大小和复 杂程度，在0.5~2mm之间选择，细线的宽度约 为d/2。
注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只 有当细虚线处于粗实线的延长线上时，为表明 可见与不可见轮廓的界线，应留出间隙。若各 种图线重合，应按粗实线、点划线、虚线的先 后顺序选用线型。 (3) 画圆时，中心线超出轮廓线3～5mm。当 圆太小时，可用细实线代替点画线。
面粗糙度）的标注规范性 • 4、标题栏欠规范，不够完整，国标一般要有设计
及校对的人名与日期,比例、数量、材质、图名图号 须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
五、工程图的尺寸标法及注意事项
机加工图纸标注常见问题 及要求
2016.3
❖ 机械制图是表达机械产品
人员来说，如何保证图样和技术文件的质量 、保证图样的标准化，是一项重要的基本功 。因此本次讲座也仅仅起到抛砖引玉的作用 ，希望引起大家对制图细节的重视。
第一部分 机械零件图的画法及要求
见图1-1。
图 1-1 图线注意事项
基本图线的应用
1、尺寸标注的基本规则
1） 机件的真实大小应以图样上所注的尺寸数值为依据，与图 形的大小及绘图的准确度无关。
2） 图样中（包括技术要求和其它说明）的尺寸，以毫米为单 位时，不需要标注计量单位的代号和名称，如采用其它单位， 则必须注明相应的计量单位的代号或名称，如45度30分应写 成45°30′。
角度尺寸 一律水平写
整圆、大半圆 标直径
半圆、小于半圆 标半径
5、小尺寸注法
6 一 些 常 见 孔 的 标 法
一些常见孔的标
1、零件图的视图选择
❖ 1）主视图的选择原则 （1）安放位置(加工、工作） （2）投影方向：最能反映零件形状特征的视图。
❖ 2）各类零件的主视图选择 （1）轴类零件 轴类零件的主要结构是共轴线的回转体。加 工主要在车床上完成，因此选择主视图时， 应使视图与零件在车床上的加工位置一致， 即将它水平放置。
（2）盘类零件
盘类零件主要包括各种手轮、带轮、法兰盘及 端盖。其结构特征是共轴线的回转体，长度较短。 选择主试图时，按加工位置，将轴线侧垂放置。
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
• 图纸及格式（GB/T14689－1993）
1、图纸幅面； 2.图框； 3.标题栏；4．附加符号
• 比例（GB/T14690－1993）
分为原值、缩小、放大三种
• 字体（GB/T14691－1993）
1. 字号 系列有：1.8、2.5、3.5、5、7、10、14、20，单位mm。 2. 汉字 采用长仿宋体，字高一般不小于3.5号字，字宽为≈0.7h。
SR
埋头孔
厚度
t
均布
正方形
□
弧长
符号或缩写词
C
∨
EQS
⌒
2、尺寸组成
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
1）尺寸界线
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘 制，并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界线。
2、零件图的尺寸标注
❖ 1）合理选择尺寸基准 设计基准：是零件设计时，为保证功能实现、 确定零件在机器中正确位置的基准。 工艺基准：制造过程中，为保证加工精度或便 于加工、装配和测量而选定的基准。 基准：一般为零件上的线和面。
❖ （1）优先考虑以设计基准作为尺寸标注的基准 ❖ （2）适当考虑工艺基准
国家技术制图标准GB/T17450－1998规定15种基本线 型，机械制图标准GB/T4457.4－2002建议采用9种基 本线型，
图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图线 宽度的推荐系列为：0.18，0.25，0.35，0.5， 0.7，1，1.4，2mm。
标注直径尺寸；
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，
以致引起加工误差偏大而报废工件。 • 3、零件技术要求（包括尺寸公差、形位公差、表
2、尺寸线
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在 两尺寸界线之间，不能用其它图线代替，不得与其它图线重 合或画在其延长线上。
3、尺寸数字
尺寸数字不可被任何图线所通过，当无法避 免时，必须将该图线断开。
线 性 尺 寸
尺寸数字应按左图所示方向注写，并尽可能避免在 图示30°范围内标注尺寸，当无法避免时可按右图的形 式标注。
3） 图样中所标注的尺寸为该图样所示机件的最后完工尺寸， 否则应另加说明。
4）机件的每一尺寸，一般只标注一次，并应标注在反映该结 构最清楚的图形上。
5）常用的尺寸注法符号和缩写词见表1-7。
表1-7 常用的尺寸注法符号和缩写词
名称
符号或缩写词
名称
直径
φ
45°倒角
半径
R
深度
球直径
Sφ
沉孔或锪平
球半径
3、尺寸标注的要点
❖ 1）零件上的重要尺寸直接标注 ❖ 2）标注尺寸要符合加工顺序和便于测量 ❖ 3）避免封闭的尺寸链 ❖ 4）毛坯面之间的尺寸一般应单独标注
4、尺寸在图上的标注位置与布置
❖ 1）尺寸应标注在反映相关结构最清晰的视图 上；
❖ 2）零件内外结构的尺寸分开排列；
5、其他注意事项
❖ 1）正确标注倒角； ❖ 2）正确标注钻孔结构； ❖ 3）尺寸的数据不得与任何图线重叠； ❖ 4）避免尺寸线与尺寸界限相交； ❖ 5）多圆同心时尽量不要在投影为圆的视图上
在同一图样中同类图线的宽度应基本一致，虚 线、细点划线及双点划线的线段长度和间隔应各 自大致相等。粗线的宽度d应按照图的大小和复 杂程度，在0.5~2mm之间选择，细线的宽度约 为d/2。
注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只 有当细虚线处于粗实线的延长线上时，为表明 可见与不可见轮廓的界线，应留出间隙。若各 种图线重合，应按粗实线、点划线、虚线的先 后顺序选用线型。 (3) 画圆时，中心线超出轮廓线3～5mm。当 圆太小时，可用细实线代替点画线。
面粗糙度）的标注规范性 • 4、标题栏欠规范，不够完整，国标一般要有设计
及校对的人名与日期,比例、数量、材质、图名图号 须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
五、工程图的尺寸标法及注意事项
机加工图纸标注常见问题 及要求
2016.3
❖ 机械制图是表达机械产品
人员来说，如何保证图样和技术文件的质量 、保证图样的标准化，是一项重要的基本功 。因此本次讲座也仅仅起到抛砖引玉的作用 ，希望引起大家对制图细节的重视。
第一部分 机械零件图的画法及要求
见图1-1。
图 1-1 图线注意事项
基本图线的应用
1、尺寸标注的基本规则
1） 机件的真实大小应以图样上所注的尺寸数值为依据，与图 形的大小及绘图的准确度无关。
2） 图样中（包括技术要求和其它说明）的尺寸，以毫米为单 位时，不需要标注计量单位的代号和名称，如采用其它单位， 则必须注明相应的计量单位的代号或名称，如45度30分应写 成45°30′。
角度尺寸 一律水平写
整圆、大半圆 标直径
半圆、小于半圆 标半径
5、小尺寸注法
6 一 些 常 见 孔 的 标 法
一些常见孔的标
1、零件图的视图选择
❖ 1）主视图的选择原则 （1）安放位置(加工、工作） （2）投影方向：最能反映零件形状特征的视图。
❖ 2）各类零件的主视图选择 （1）轴类零件 轴类零件的主要结构是共轴线的回转体。加 工主要在车床上完成，因此选择主视图时， 应使视图与零件在车床上的加工位置一致， 即将它水平放置。
（2）盘类零件
盘类零件主要包括各种手轮、带轮、法兰盘及 端盖。其结构特征是共轴线的回转体，长度较短。 选择主试图时，按加工位置，将轴线侧垂放置。
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
• 图纸及格式（GB/T14689－1993）
1、图纸幅面； 2.图框； 3.标题栏；4．附加符号
• 比例（GB/T14690－1993）
分为原值、缩小、放大三种
• 字体（GB/T14691－1993）
1. 字号 系列有：1.8、2.5、3.5、5、7、10、14、20，单位mm。 2. 汉字 采用长仿宋体，字高一般不小于3.5号字，字宽为≈0.7h。
SR
埋头孔
厚度
t
均布
正方形
□
弧长
符号或缩写词
C
∨
EQS
⌒
2、尺寸组成
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
1）尺寸界线
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘 制，并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界线。
2、零件图的尺寸标注
❖ 1）合理选择尺寸基准 设计基准：是零件设计时，为保证功能实现、 确定零件在机器中正确位置的基准。 工艺基准：制造过程中，为保证加工精度或便 于加工、装配和测量而选定的基准。 基准：一般为零件上的线和面。
❖ （1）优先考虑以设计基准作为尺寸标注的基准 ❖ （2）适当考虑工艺基准
