iFIX软件简介 第十二章
ifix培训教程[1]
![ifix培训教程[1]](https://img.taocdn.com/s3/m/9c16394677c66137ee06eff9aef8941ea66e4b7f.png)
PPT文档演模板
ifix培训教程[1]
轮询记录
l 配置设备对过程硬件数据的读写 l 轮询记录存储于DIT – 内存数据表 l 起始/结束地址，轮询时间，访问时间，
死区…… l I/O地址格式配置根据设备类型而不同
PPT文档演模板
ifix培训教程[1]
任务控制 Mission Control
PPT文档演模板
I/O Driver(s) I/O驱动器
I/O 硬件
生产过程
PPT文档演模板
ifix培训教程[1]
SAC
l SAC – Scan Alarm and Control
扫描、报警和控制
l 扫描时间 scan time l 监视SAC – 任务控制应用程序
PPT文档演模板
ifix培训教程[1]
过程数据库
l 过程控制应用的常识 l 熟悉intellution软件是有帮助的，但不是必要的
PPT文档演模板
ifix培训教程[1]
培训内容及课程安排
l 第1天
iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍
第2天
过程数据库，画面对象及动画，数字量标签，模拟量标签， intellution工作台
l SCADA节点
Supervisory Control And Data Acquisition
l iClient节点
VIEW / HMI
l HMI PAK = SCADA + iClient
PPT文档演模板
ifix培训教程[1]
网络节点类型
l 独立节点 l 本地节点 l 远程节点
PPT文档演模板
传输至DIT
PPT文档演模板
(完整版)ifix培训教程
西安恒生科技股份有限企业iFix 培训教程目录第一：iFix 件介 ..⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)1.1 iFix 件介⋯⋯⋯⋯⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)iFix 的基本功能⋯⋯⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.3 iFix 件的运转境⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)1.4 iFix 件的构⋯⋯⋯⋯⋯ .. ⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3什么是 OPC 技 .. ⋯⋯⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二： I/O 器 .. ⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6器配置 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 系配置 SCU.⋯⋯ . ⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6 I/O 器 .. ⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7 2.4 MBE配置..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三：建画 ..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11使用程数据 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (11)画象⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯11 Intellution 工作台 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11 画面⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (12)VBA 脚本 Ver.6.0 ⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..12 例演示 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯ ..12 第四：全局象、警、度、安全、及表..⋯⋯⋯⋯⋯154.1 全局象⋯ ...⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.154.2 警 ...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16度 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 安全 ... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 ⋯⋯ ... ⋯⋯⋯⋯⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.16 表 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (17)第一讲： iFix 软件介绍1.1 iFix 软件简介★ 是一套工业自动化软件，为用户供给一个“过程化的窗口”★ 供给及时数据给操作员及软件应用1.2 iFix的基本功能●数据收集—与工厂的 I/O 设施直接通信—经过 I/O 驱动程序，与 I/O 设施接口● 数据管理—办理、使用所取数据—数据管理，包含：过程监督，监督控制，报警，报表，数据存档。
ifix软 件 简 介
Microsoft VBA 脚本。 全面支持 OPC、OLE 和 ActiveX。 增强了的安全性和可靠性。 高级图形。 可扩展的配置向导结构。 广泛的 Internet 支持。 增强的报警。 增强的网络性能。
这些改善明显的减小了自动化工程设计时间，允许更快的和简 化的系统升级和维护，在 Intellution Dynamics 和第三方的应用程序之 间提供了无缝的集成功能，并且大大的增加了生产率。
3
SCADA 服务器使用的 I/O 驱动器。Intellution 提供了很多可编程 控制器的 I/O 驱动器或你可另外购买一个驱动器。一定要确定 所购买的 I/O 驱动器与你的硬件兼容。
第二章 Intellution Dynamics简介
Intellution Dynamics 是 未 来 一 代 的 工 业 自 动 化 软 件 系 统 ，自 从 1984 年推出产品 THE FIX（完全一体化控制系统）以来，FIX 产品已经为 工业标准设定了强有力的，可靠的自动化解决方案。随着 Intellution Dynamics 的发展，通过创建一个新的软件系统，重新定义创建和维 护 工 业 自 动 化 解 决 方 案 的 方 式 ，把 工 业 自 动 化 推 到 了 一 个 新 的 水 平 。
这些技术使我们可以利用我们领先的 32 位技术为所有新老客户 和系统集成商提供一个高性能的环境。
（1）OPC（OLE for Process Control） OPC 是一个软件标准，它可以使自动化应用程序方便地读取工 业企业的工厂级数据。OPC 的目标是基于 Microsoft 的组件对象建模 （COM）技术定义一个标准接口，允许自动化和控制应用程序、控 制设备、以及商业和办公应用软件之间相互操作。 使 用 OPC，Intellution 工 作 台 能 与 任 何 本 地 OPC 服 务 器 直 接 通 迅 。 通过使用数据服务器安装程序，你能添加一个本地 OPC 服务器给你 的 iFIX 结点。这个应用存放在你的 Dynamics 目录下，从有效的 iFIX 数据服务器列表中让你添加、修改和删除 OPC 服务器。 工作间不能直接的与远程 OPC 服务器通迅。如果需要一个远程 的 OPC 服务器通迅，请使用 OPC 客户端驱动程序。该驱动器让你与 任何本地或远程服务器通信且把信息储存在过程数据库中。当 OPC 客户端驱动程序与一个远程 OPC 服务器通迅时，它将使用 Microsoft 的分布式组件对象模型（DCOM）来建立连接，工作间不支持使用 DCOM 直接与一个远程 OPC 服务器相连。 （2）VBA（Visual Basic for Applications） VBA 是 Intellution Dynamics 完全内置的一个强有力的编程工具， 可以使你快速方便地生成自动的操作任务和自动化解决方案。VBA 脚本可以根据你的需要写的简单或复杂，Intellution Dynamics 可根据 需要适应你的自动化策略。它的强大和易用的开发环境允许你重新 使用现有的 Visual Basic 编码。 VBA 替代了以往 FIX 的脚本语言，提供了一个千百万 VB 开发者 非常熟悉的完整的集成开发环境。它提供了对 Intellution Dynamics 组 件和外部数据及对象无限制的读取和扩展能力。Intellution Dynamics 的 VBA 工具包括以下特性： 可 以 访 问 所 有 列 出 的 Intellution Dynamics 对 象 的 属 性 、方 法 和 事
ifix介绍
iFIX介绍iFIX是一个专业的fix组态软件，是GE 智能平台(GE-IP)提供自动化硬件和软件解决方案，iFIX 5.5中文版是至今中文用户使用人数最多的用户之一。
有需要的朋友们可以下载试试吧！iFIX 5.5中文版提供了生产操作的过程可视化、数据采集和数据监控。
iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反应，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。
主要功能监控企业生产过程设备及资源采集并分享实时数据和历史数据给企业各层用户及时响应生产要求和市场需求最大化企业效率，提高生产力，降低生产成本和浪费利润来自于一个提供100%数据集成而又十分安全的自动化系统“Designed for 21 CFR Part 11TM”能够记录操作员的操作记录，建立符合FDA（美国食品及药物管理局）21CFR Part 11法规的重要电子签名记录体系。
IBM Pentium II 266MHz 个人或商用计算机，基于Windows NT/2000/XP(需Pentium 4，1GHz)内存：96 MB120 MB硬盘空间CD - ROM驱动器24位图形显示卡，SVGA或更高显示器并行端口或USB端口网络适配器：NetBIOS或TCP/IP兼容网络适配器，单机版应用不需网络适配器iFIX技术优势强大的分布式客户/服务器结构iFIX服务器负责采集、处理和分发实时数据可选的客户机类型包括：iClientTM，iClientTSTM（用于Terminal Server ）和iWebServerTM。
实时客户/服务器结构具有无与伦比的可扩展性快速的系统开发及配置在一个易于使用的 Intellution 工作台集合开发环境中直观地建立您的系统使用强大的“智能图符生成向导”更快速地开发和配置应用系统利用iFIX 特有的“即插即解决”能力集成第三方附加应用软件在线开发您的应用程序，无需停止生产线或重新开机键宏编辑器为触摸键提供了强大而多样的功能动画专家使您无须掌握 VBA 编程即可使用内部的和第三方的ActiveX控件点组编辑器节省了大量的开发时间事件调度器令任务在前台或后台自动运行应用集成将最佳应用软件“插入”到满足特殊需求的应用系统中“嵌入”（Drop in）ActiveX控件并立即可利用它们的属性、事件和方法可以将生产系统与更高级的MES、ERP系统连接起来得益于安全容器 ( Secure Containment ) 特性，确保用户引入系统中的ActiveX控件没有危害围绕 iFIX安全，电子签名和记录功能设计一个安全系统功能广泛基于Windows NT/2000/XPSQL/ODBC API容易与关系数据库集成过程可视化监视控制基于用户和基于节点的分段安全管理；能够实现与Windows NT/2000/XP同步实时历史趋势数据采集及数据管理集成式的报表生成报警和报警管理分布式的高性能网络结构智能图符生成向导在线组态ActiveX控件数据库连接支持ODBC基于时间和事件调度历史数据采集显示内置VBA支持OPC client和server基于对象的图形界面Intellution 工作台开发环境支持Microsoft SQL 2000数据库即插即解决结构iFIX商业优势快速投资回报iFIX使您迅速回收投资成本，因为它能：使开发和运用高效的自动化解决方案变得更快更容易减少前期工程投入迅速完成新产品与市场同步提高生产率和生产质量保护软、硬件投资的可持续性降低系统维护和改造成本使您迅速掌握标准化技术组成的系统面向未来的安全投资iFIX是一个明智的投资，这等同于您已兼容了广泛运用的各类技术。
第12讲 iFIX报警和消息
从零开始学iFIX 培训课程第12讲iFIX报警和消息主讲：钱立湘出品：极易组态软件专业培训网内容实时报警和消息报警和消息介绍报警设置报警显示报警分组历史报警和消息报警和消息文件形式保存和查询报警和消息数据库形式保存和查询 电子书-《实现报警和消息》1.1.实时报警介绍报警-现场设备PLC的数据超出范围 SACSCAN-扫描读取数据Alarm-报警Control-控制1.2.报警设置报警产生-WSACTASK.exeWSACTASK.exe读取PDB配置 PDB中设置报警数字量配置变位-COS打开-置0，开闸，OPEN关闭-值1，合闸，Close1.2.报警设置 模拟量配置1.2.报警设置报警优先级INFO, LOLO, LOW, MEDIUM, HIGH, HIHI 或CRITICAL报警一览控件中选择过滤报警优先级1.3.实时报警显示报警一览控件显示报警计数器语音报警报警一览控件列宽要通过编辑AlarmSummary.ini改变默认列宽：col_width[0] 确认col_width[1] 区域col_width[2] 开始日期col_width[3] 结束日期col_width[4] 描述col_width[5] 节点col_width[6] 优先级col_width[7] 状态col_width[8] 标签名col_width[9] 开始时间col_width[10] 结束时间col_width[11] 数值col_width[12] Alarm Extension Field 1col_width[13] Alarm Extension Field 2col_width[14] User Defined Field 1col_width[15] User Defined Field 21.4.报警区域报警区域作用报警区域定义报警区域分配报警一览控件中选择过滤报警区域1.4.报警文件保存SCU-报警文件保存保存位置-硬盘，SCU路径设置iFIX将在30天后自动删除报警文件。

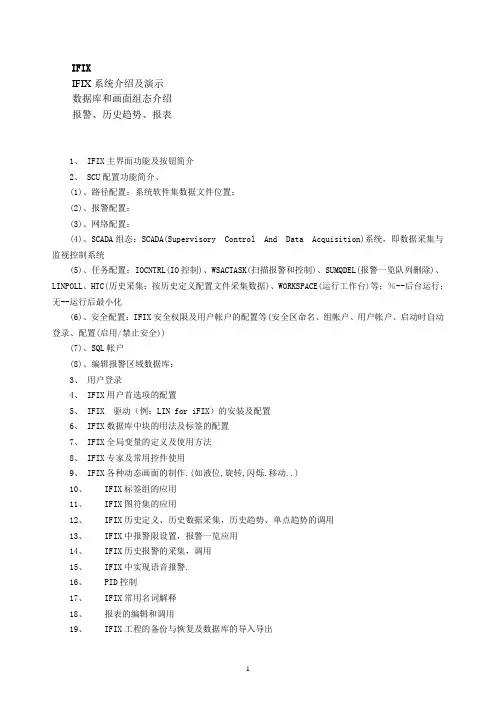

IFIX概述
IFIXIFIX系统介绍及演示数据库和画面组态介绍报警、历史趋势、报表1、IFIX主界面功能及按钮简介2、SCU配置功能简介、(1)、路径配置：系统软件集数据文件位置；(2)、报警配置：(3)、网络配置：(4)、SCADA组态：SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统(5)、任务配置：IOCNTRL(IO控制)、WSACTASK(扫描报警和控制)、SUMQDEL(报警一览队列删除)、LINPOLL、HTC(历史采集：按历史定义配置文件采集数据)、WORKSPACE(运行工作台)等；％--后台运行；无--运行后最小化(6)、安全配置：IFIX安全权限及用户帐户的配置等(安全区命名、组帐户、用户帐户、启动时自动登录、配置(启用/禁止安全))(7)、SQL帐户(8)、编辑报警区域数据库：3、用户登录4、IFIX用户首选项的配置5、IFIX 驱动（例：LIN for iFIX）的安装及配置6、IFIX数据库中块的用法及标签的配置7、IFIX全局变量的定义及使用方法8、IFIX专家及常用控件使用9、IFIX各种动态画面的制作.(如液位,旋转,闪烁.移动..)10、IFIX标签组的应用11、IFIX图符集的应用12、IFIX历史定义、历史数据采集，历史趋势、单点趋势的调用13、IFIX中报警限设置，报警一览应用14、IFIX历史报警的采集，调用15、IFIX中实现语音报警.16、PID控制17、IFIX常用名词解释18、报表的编辑和调用19、IFIX工程的备份与恢复及数据库的导入导出iFIX主要软件模块和应用程序1.主要软件模块1）基本模块：包括系统组态软件（SCU），安全保护管理，数据库显示及修改。
2）I/O驱动模块：包括了各种现场I/O设备的驱动程序。
3）数据平台模块：包括扫描、报警和控制（SAC），报警管理实时数据库数据处理。
iFIX培训讲义
第一章
了解iFIX
2)、驱动映像表DIT
驱动映像表DIT（Driver Image Table）也叫轮询表：存在于SCADA服 务器内存中，用于存储I/O驱动器的轮询记录数据即数据池； 3)、SAC SAC（scan alarm and control）：从数据池中检索数据，按照扫描 时间速率从DIT向数据库中写入数据，包括报警信息及控制信息； SAC是SCADA节点上运行的系统应用。这一程序负责执行数据库链的逻 辑。SAC具体执行以下功能：
第一章
了解iFIX
独立节点 在集中式的iFIX SCADA系统中，独立节点指能够独立完成所有iFIX功 能的节点。独立节点不能与其它节点联网。
图1.4：独立节点配置示例
本地节点 远程节点
在分布式iFIX系统中，本地节点指所在的当前正在工作的节点，远程 节点指任何一个想与之通讯连接的节点。
Page 9
注：OPC（OLE for Process Control）：OPC是一个软件标准，它可以使自动化应用程序方便地读取工业企 业的工厂级数据。OPC的目标是基于Microsoft的组件对象建模（COM）技术定义一个标准接口，允许自动化 和控制应用程序、控制设备、以及商业和办公应用软件之间相互操作。
Page 6
Field 域：一般来说，有三种类型的域：
数字数据类型 F_*（float）:例如：F_CV 显示当前值; 文本数据类型 A_*（ASCⅡ）：A_CUALM当前报警;A_DESC描述;
图形数据类型 T_*：T_DATA:从TR或ETR标签中获取的曲线数据;
6)、图形显示 以图形方式显示PDB数据信息包括：图表，数据连接，动画，控件……
Page 2
完整版IFix培训教程
当从硬件读取数据时，用函数ReadValue (读值) 举例： readvalue(“fix32.nodename.tagname”)
第四讲：全局对象、报警、调 度、安全、趋势及报表
4.1 全局对象 在系统树中，User项上右击鼠标，可
● SAC扫描DIT ---SAC从DIT中读数 ---该数据传入过程数据库PDB ---SAC读数的速率称为扫描时间
● （工作台）Workspace向PDB发出请求 ---图形显示中的对象显示PDB的数据 ---其他应用可以向PDB请求数据
过程数据库
1） 扫描、报警和控制（SAC） ● SAC主要功能 -- 从DIT中读取数据 -- 将数据传至数据库PDB -- 数超过报警设定值时报警 ● SAC从DIT中读取数据的速率称为扫描时间 ● 可使用任务控制程序进行SCA监视
• 一套完整的iFix的组成
第三讲：创建动画
3.1 使用过程数据库 过程数据库是iFix系统的核心，从硬件
中获取或给硬件发送过程数据。过程数据 库由标签（块）组成
☆编辑数据库 ☆增加标签
☆选择标签类型，设定标签名称，选择驱 动器名称，填写驱动器I/O
☆驱动器I/O填写格式 Device和Address ☆报警值设定 ☆保存数据库，在SCU里指定这个数据
第二讲：I/O驱动器
•
iFix与PLC之间的接口称为I/O驱动器
● 每一个I/O驱动器支持指定的硬件
● I/O驱动器的功能
--从I/O设备中读（写）数据
--将数据传/输至驱动镜像表（DIT）中 的地址中
I/O驱动器
I/O驱动器读取过程硬件 --- I/O驱动器从过程硬件的寄存器中读取数据 ---该数据传入DIT ---驱动器读取数据的速率称为轮询时间（poll）
iFIX介绍
iFIX介绍iFIX®是Intellution自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。
iFIX是基于开放的和组件技术的产品，专为在工厂级和商业系统之间提供易于集成和协同工作设计环境。
它的功能结构特点可以减少开发自动化项目的时间，缩短系统升级和维护的时间，与第三方应用程序无缝集成，增强生产力。
iFIX的SCADA部分提供了监视管理、报警和控制功能。
它能够实现数据的绝对集成和实现真正的分布式网络结构。
iFIX的HMI部分是监视控制生产过程的窗口。
它提供了开发操作员熟悉的画面所需要的所有工具。
iFIX组件iFIX 的内部是一个能够提供分布式结构的技术核心。
iFIX是在标准技术的基础上开发的，像ActiveX, OPC, VBA, 和组件对象模型(COM)一样，在广泛的局域网和互联网基础上提供第三方应用程序的简单集成。
iFIX提供LAN冗余来增强系统可靠性。
iFIX为许许多多的Intellution和第三方应用组件提供了应用平台，如下图所示：图 1-1: Intellution iFIX 平台iFIX的其中一个重要组件是iFIX WorkSpace。
这个界面将所有系统组件都组织到一个集成开发环境中(IDE)。
Intellution iFIX WorkSpace 可以存取和操作系统中的所有组件。
图 1-2: Intellution iFIX WorkSpaceIntellution iFIX WorkSpace中包含两个全集成的环境，即配置环境和运行环境。
配置环境中提供了创建漂亮整洁且易于使用和学习的显示画面所必需的所有的图形、文本、数据、动画和图表工具。
运行环境提供了观看这些画面所必需的方法。
配置环境和运行环境之间可随意切换，能够迅速地测试实时报警和数据采集的变化情况。
需要说明的是，切换到配置环境时，生产过程是没有被打断的。
监视和控制系统的所有程序，如报警、报表和调度等等，都会在后台不间断运行。
iFIX组态软件简介
iFIX组态软件简介培训内容：→iFix的概述及结构→系统配置→I/O驱动器→工作台及画面介绍→过程数据库及数据库编辑器→画面对象及动画→历史数据及趋势图→报警及安全一. iFix的概述及结构1．iFix软件介绍●iFix 是一套工业自动化软件，为用户提供一个过程化窗口●为操作人员和应用程序提供实时数据2．iFix 的基本功能●数据采集---与工厂I/O设备直接通讯---通过I/O驱动程序，与I/O设备接口●数据管理--- 处理、使用所取数据--- 数据管理包括过程监视（图形显示），监视控制，报警，报表，数据存档3．iFix的概述及结构（续）1）节点类型概念：一台运行iFix软件的计算机称为一个节点类型：▲按功能划分：SCADA服务器iClient客户端（VIEW或HMI节点）HMI Pak▲按区域划分：●独立节点---与网络中其他节点不进行通讯的节点●本地节点---描述了本地正在工作的节点●远程节点---在一个分布式系统中，不同于本地节点的节点2）网络节点图●iFix用于连接工厂中的过程硬件3）I/O驱动器▲过程数据●iFix用于连接工厂中的过程硬件●传感器和控制器数据送入过程硬件中的寄存器（过程硬件一般包括PLC、DCS、I/O设备）●iFix软件从过程硬件中获取数据▲I/O驱动器●iFix与PLC之间的接口称为I/O驱动器●每一个I/O驱动器支持指定的硬件●I/O驱动器的功能--从I/O设备中读（写）数据--将数据传/输至驱动镜像表（DIT）中的地址中▲iFix数据流●I/O驱动器读取过程硬件--- I/O驱动器从过程硬件的寄存器中读取数据---该数据传入DIT---驱动器读取数据的速率称为轮询时间（poll）●SAC扫描DIT---SAC从DIT中读数---该数据传入过程数据库PDB---SAC读数的速率称为扫描时间●（工作台）Workspace向PDB发出请求---图形显示中的对象显示PDB的数据---其他应用可以向PDB请求数据▲过程数据库1）扫描、报警和控制（SAC）●SAC主要功能-- 从DIT中读取数据-- 将数据传至数据库PDB-- 数超过报警设定值时报警●SAC从DIT中读取数据的速率称为扫描时间●可使用任务控制程序进行SCA监视2）过程数据库PDB●代表由标签变量（也叫块）组成的一个过程●标签是一个完成某个过程功能的指令单元●标签的功能包括：-- 将过程值与报警限进行比较-- 基于特殊的数据进行计算-- 将数据写入过程硬件3）图形显示●数据存入数据库以后，他们就可以用图形方式进行显示●intellution Workspace 以运行模式提供HMI（人机接口）功能●图形对象用于显示数据库值-- 图形对象包括：图表、数据、图形动画4）一套完整的iFix的组成4．系统配置iFix启动之后，软件寻找一个文件以决定本地的配置。
iFix培训资料课件
iFix在工业自动化领域的应用广泛，通过实时监控和数据采集，提高生产效率和 设备可靠性。
详细描述
iFix作为工业自动化领域的专业软件，能够实现实时数据采集、监控和报警功能 。通过与各种PLC、DCS等控制系统集成，iFix可以帮助企业实现生产过程的自动 化控制，提高生产效率和设备可靠性，降低维护成本。
案例三：iFix在智能制造中的应用
总结词
iFix在智能制造领域的应用有助于实现生 产过程的智能化和柔性化，提高生产效 率和产品质量。
VS
详细描述
iFix软件在智能制造领域的应用可以实现 生产过程的智能化和柔性化。通过与各种 制造设备和系统进行集成，iFix可以帮助 企业实现生产过程的可视化和可控化，提 高生产效率和产品质量，缩短产品上市时 间，增强企业的市场竞争力。
iFix的数据模型
总结词
掌握iFix的数据模型，包括数据源、目标、映射关系等。
详细描述
iFix的数据模型是实现数据传输的核心，包括数据源、目标、 映射关系三个部分。数据源是数据的来源，可以是各种数据 库、文件等；目标则是数据传输的目的地；映射关系定义了 数据从源到目标的转换规则。
iFix的界面和操作
人工智能与机器学习
iFix将集成人工智能和机器学习技术，实现自动化故障检测、预测 性维护和智能决策支持。
增强安全性
iFix将加强安全防护机制，包括数据加密、身份验证和访问控制， 确保系统安全可靠。
iFix在未来的应用前景
1 2 3
工业物联网
iFix将更好地支持工业物联网应用，实现设备连 接、数据采集和远程监控等功能，提高生产效率 和降低运营成本。
善，以满足海量数据处理和分析的需求。
跨平台协作
IFix教程
过程数据库 1） 扫描、报警和控制（SAC） ● SAC主要功能 -- 从DIT中读取数据 -- 将数据传至数据库PDB -- 数超过报警设定值时报警 ● SAC从DIT中读取数据的速率称为扫描时间 ● 可使用任务控制程序进行SCA监视
过程数据库PDB ● 代表由标签变量（也叫块）组成的一个过程 ● 标签是一个完成某个过程功能的指令单元 ● 标签的功能包括： -- 将过程值与报警限进行比较 -- 基于特殊的数据进行计算 -- 将数据写入过程硬件 3） 图形显示 ● 数据存入数据库以后，他们就可以用图形方式进行显示 ● intellution Workspace 以运行模式提供HMI（人机接口 ）功能 ● 图形对象用于显示数据库值 -- 图形对象包括：图表、数据、图形动画
LOGICAD与IFIX搭建：
以交通灯为例： 开启 simulator,simmcom,ifix,logicad.
IFIX节点 要与工程节点名一样，点击应用，
点击初始化
然后刷新IFIX数据库
将这些数据添加到监控
点击启动，
开始仿真
得到下图
本节到此结束
谢谢
② 赋值函数 常用的函数： WriteValue (写值) 举例：
writevalue ―1‖,‖Fix32.nodename.tagname.f_*‖
当从硬件读取数据时，用函数ReadValue (读值) 举例： readvalue(―fix32.nodename.tagname‖)
第四讲：全局对象、报警、调 度、安全、趋势及报表
iClient Readonly
iClient Readonly
冗余
iFix SCADA
iFix SCADA
iFix SCADA
iFix软件介绍
iFix软件介绍iFIX 概况iFIX是全球最领先的HMI/SCADA自动化监控组态软件，已有超过300，000套以上的软件在全球运行。
世界上许多最成功的制造商都依靠GE Fanuc的iFIX软件来全面监控和分布管理全厂范围的生产数据。
在包括冶金、电力、石油化工、制药、生物技术、包装、食品饮料、石油天然气等各种工业应用当中，iFIX 独树一帜地集强大功能、安全性、通用性和易用性于一身，使之成为任何生产环境下全面的HMI/SCADA解决方案。
利用iFIX各种领先的专利技术，可以帮助企业制定出更快、更有效的商业及生产决策，以使企业具有更强的竞争力。
iFIX：功能强大的监控软件GE Fanuc 的iFIX是世界领先的工业自动化软件解决方案，提供了生产操作的过程可视化、数据采集和数据监控。
iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反映，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。
过程处理及监控解决方案中的一员iFIX是GE Fanuc过程处理及监控产品中的一个核心组件。
它可以为准确开放安全的数据采集及管理企业级的生产过程提供一整套的解决方案。
iFIX是为过程管理度身定造的解决方案。
它为水及污水处理、石油天然气，特别是那些需要符合FDA 21 CFR Part 11标准的相关工业应用提供了强大功能。
iFIX特性易于扩展和集成由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。
无论是简单的单机人机界面(HMI)，还是复杂的多节点、多现场的数据采集和控制系统(SCADA)，iFIX都可以方便地满足各种应用类型和应用规模的需要。
iFIX灵活的系统结构意味着：iFIX 不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模。
分布式网络结构iFIX提供真正的分布式、客户/服务器结构，为系统提供最大的可扩展性。
IFIX教程
IFIX教程IFIX教程1.概述1.1软件的基本功能：数据采集◆与工厂的I/O设备直接通信◆通过I/O驱动程序，与I/O设备接口数据管理◆处理、使用所取数据◆数据管理包括很多方面，如过程监视（图形显示），监视控制，报警，报表，数据存档1.2节点类型：一个运行IFIX软件的计算机称为一个节点有SCADA服务器、iClient、HMI Pak三种类型独立节点，本地节点和远程节点2.iFIX结构2.1 基本结构：包括过程数据、I/O驱动器、DIT、SAC和过程数据库PDBI/O驱动器：iFIX和PLC之间的接口称为I/O驱动器功能：数据采集，监视和控制I/O驱动器DIT（驱动器映像表-Driver Image Control）：是在SCADA服务器内存中存储I/O驱动器轮询记录的区域每个轮询记录有一个刷新率，称为轮询（poll）时间过程数据库：是在SCADA服务器内存中存储I/O驱动器存储轮询记录数据的区域 SAC：扫描、报警和控制SAC的功能：◆从DIT中读取数据◆将数据传至过程数据库PDB◆数据超过报警设定值，则报警图形显示Intellution Workspace以运行模式提供HMI功能分布式结构数据库的标识信息：句法：SERBER.NODE.TAG.FIELD-SERVER:OPC数据服务器的名称-NODE:数据库所在的节点名-TAG：数据库中的标签名称-FIELD:标签的特殊参数信息数据流：I/O驱动器读取过程硬件●-I/O驱动器从过程硬件的寄存器中读取数据●-该数据传入DITSAC扫描DIT●-SAC从DIT中读数●-该数据传入过程数据库PDBIntellution Workspace向PDB发出请求●-图形显示中的对象显示PDB的数据●-其他应用可向PDB请求数据3.系统配置3.1 路径配置：用来指定IFIX目录的路径和名称报警配置：用来允许或禁止节点的报警功能网络配置：用于配置节点之间的通讯任务配置：在iFIX启动时，用来决定要执行的程序4. I/O驱动器4.1 SCADA配置：在SCADA服务器与过程硬件通讯前，需要定义并配置至少一种I/O 驱动器-iFIX在启动时最多可以装载8种I/O驱动器I/O驱动器类型：◆-串口通讯—COM驱动器◆-硬件供应商提供的驻留卡—RES驱动器◆-以太网卡—ETH驱动器4.2 SIM驱动器：基本功能，驱动器地址，信号发生器，报警和系统计数器4.3 I/O驱动器配置：◆通道定义◆设备定义◆轮询记录定义5. 图形介绍5.1 Intelluton工作台Intelluton的应用浏览器Intelluton工作台是使用IFIX的起点所有项目的配置都将在Intelluton工作台中完成也可以完成Intelluton iBatch软件的配置工作台模式：编辑模式和运行模式工作台部件：系统树，工作区，菜单栏，工具栏5.2 画面由对象组成，对象的名称必须是唯一的，名称必须以字母开头，最多可达40个字符，包括字母、数字和下划线“_”扩展名为*.GRF在画面对话框中改变属性6.使用过程数据库6.1 数据库标签数据库标签（块）是独立的单元数据库标签可以接收、检查、处理并输出过程值6.2 数据库编辑器：用来创建和编辑数据库块数据库以电子数据表的形式出现数据库编辑器可以打开节点列表（SCU中定义）中任何SCADA 节点的数据库6.3 导入和导出数据库：7.图形对象7.1 图形对象7.2 属性窗口：用来修改对象静态属性的工具7.3 数据连接：用来显示数据源的ASCII码或数字信息是画面中最长用的一种图形对象从“插入”菜单中选择“数据连接”7.4 表达式编辑器：◆允许访问iFIX系统中的所有数据源◆有多种数据源可用来动画对象属性◆数据源可以是单个值或一个表达式◆表达式中可有下列数据源常数以引号引起来的字符串iFIX标签OPC服务器I/O地址图形对象的属性全局对象的属性报警计数器历史数据7.5 数据输入工具8.动画对象8.1 工作台工具栏工作台的工具栏提供了一些公共操作的按钮编辑环境下，从工具栏对话框选择或屏蔽工具栏以显示或隐藏工具栏8.2 动画:是根据数据源的变化动态的改变对象的属性数据源包括：●IFIX数据库标签●画面或对象的属性值●OPC服务器●从I/O地址采集的实时数据●全局变量●预定义的表达式●VBA事件8.3 动画专家：包括填充专家，旋转专家，位置专家，比例专家，可视专家，边缘颜色专家，前景颜色专家，背景颜色专家等。
《iFix培训资料》课件
第三分：常见问题解答
1
iFix常见问题及解决方法
找到问题的答案，学习如何解决常见的iFix使用问题。
2
iFix与其他软件的兼容性
了解iFix与其他软件的集成和兼容性，确保顺利的工作流程。
3
iFix的错误代码及解决方法
学会识别和解决iFix可能出现的错误代码，确保系统稳定运行。
第四部分：其他相关知识
iFix的未来发展趋势
探索iFix的未来前景，了解可 能的技术和市场趋势。
iFix的安全性问题探讨
研究iFix系统的安全性，了解 如何保护数据和网络。
iFix的进阶使用技巧
深入了解iFix的高级功能和编 程技巧，提高工作效率。
iFix的历史和发展
追溯iFix过去的里程碑，了 解它是如何不断发展和改 进的。
第二部分：使用iFix
如何使用iFix
掌握iFix的基本操作和功能， 轻松开始使用它来解决您的 问题。
iFix的界面介绍
深入了解iFix的用户界面，探 索其友好的设计和易于使用 的功能。
iFix的主要功能
发现iFix的核心功能，包括数 据采集、图形化展示和报警 通知等。
《iFix培训资料》PPT课件
iFix培训资料PPT课件将带您全方位了解iFix，包括简介、使用方法、常见问 题解答和其他相关知识。让我们一起开始这场精彩的探索之旅吧！
第一部分：iFix简介
iFix概述
探索iFix的功能和特点，了 解为什么它成为了首选的 解决方案。
iFix的应用场景
从工业自动化到能源管理， 发现iFix在不同领域的广泛 应用。
ifix介绍
ifix介绍iFIX介绍iFIX是一个专业的fix组态软件，是GE 智能平台(GE-IP)提供自动化硬件和软件解决方案，iFIX 5.5中文版是至今中文用户使用人数最多的用户之一。
有需要的朋友们可以下载试试吧！iFIX 5.5中文版提供了生产操作的过程可视化、数据采集和数据监控。
iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反应，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。
主要功能监控企业生产过程设备及资源采集并分享实时数据和历史数据给企业各层用户及时响应生产要求和市场需求最大化企业效率，提高生产力，降低生产成本和浪费利润来自于一个提供100%数据集成而又十分安全的自动化系统“Designed for 21 CFR Part 11TM”能够记录操作员的操作记录，建立符合FDA（美国食品及药物管理局）21CFR Part 11法规的重要电子签名记录体系。
IBM Pentium II 266MHz 个人或商用计算机，基于Windows NT/2000/XP(需Pentium 4，1GHz)内存：96 MB120 MB硬盘空间CD - ROM驱动器24位图形显示卡，SVGA或更高显示器并行端口或USB端口网络适配器：NetBIOS或TCP/IP兼容网络适配器，单机版应用不需网络适配器iFIX技术优势强大的分布式客户/服务器结构iFIX服务器负责采集、处理和分发实时数据可选的客户机类型包括：iClientTM，iClientTSTM（用于Terminal Server ）和iWebServerTM。
实时客户/服务器结构具有无与伦比的可扩展性快速的系统开发及配置在一个易于使用的Intellution 工作台集合开发环境中直观地建立您的系统使用强大的“智能图符生成向导”更快速地开发和配置应用系统利用iFIX 特有的“即插即解决”能力集成第三方附加应用软件在线开发您的应用程序，无需停止生产线或重新开机键宏编辑器为触摸键提供了强大而多样的功能动画专家使您无须掌握VBA 编程即可使用内部的和第三方的ActiveX控件点组编辑器节省了大量的开发时间事件调度器令任务在前台或后台自动运行应用集成将最佳应用软件“插入”到满足特殊需求的应用系统中“嵌入”（Drop in）ActiveX控件并立即可利用它们的属性、事件和方法可以将生产系统与更高级的MES、ERP系统连接起来得益于安全容器 ( Secure Containment ) 特性，确保用户引入系统中的ActiveX控件没有危害围绕 iFIX安全，电子签名和记录功能设计一个安全系统功能广泛基于Windows NT/2000/XPSQL/ODBC API容易与关系数据库集成过程可视化监视控制基于用户和基于节点的分段安全管理；能够实现与WindowsNT/2000/XP同步实时历史趋势数据采集及数据管理集成式的报表生成报警和报警管理分布式的高性能网络结构智能图符生成向导在线组态ActiveX控件数据库连接支持ODBC基于时间和事件调度历史数据采集显示内置VBA支持OPC client和server基于对象的图形界面Intellution 工作台开发环境支持Microsoft SQL 2000数据库即插即解决结构iFIX商业优势快速投资回报iFIX使您迅速回收投资成本，因为它能：使开发和运用高效的自动化解决方案变得更快更容易减少前期工程投入迅速完成新产品与市场同步提高生产率和生产质量保护软、硬件投资的可持续性降低系统维护和改造成本使您迅速掌握标准化技术组成的系统面向未来的安全投资iFIX是一个明智的投资，这等同于您已兼容了广泛运用的各类技术。
iFIX软件简介
(3)扫描时间
所有的初级块都有扫描时间。扫描时间决定了SAC处理
块以及向链中的下一块传递当前值的频率。根据初级块的 扫描时间，SAC处理所有与初级块链接的二级块。
SAC能够通过下列方法之一对链进行处理： 基于时间的处理 基于变位的处理 一次性的处理
如果您想有规律地扫描一个块，基于时间的处理是 最好的方式。如果您仅需要当一个块的值改变的时候对其 进行扫描，应该使用基于变位的处理。同样地，如果您需 要在过程数据库初始载入的时候扫描一个块，您可以使用 一次性处理。
3 SCU配置
（1）配置目录路径 （2）配置报警 （3）配置网络连接 （4）配置SCADA服务器 （5）配置启动任务 （6）配置安全
（1）配置目录路径
当iFIX安装后它就建立了一个目录，称基 础目录，而所有的子目录都在路径配置对话 框中列出。如果你要改变基础路径以及在基 础路径下的子目录，单击改变基础，则自动 更新所有列出的目录。当你改变了一个路径， SCU将为你建立一个新目录。
一旦打开Intellution工作台，就可以准备开发画面了。 你可以创建一幅新的画面或打开已有的一幅。要创建新画 面，可以点击标准工具栏中的“新画面”按钮。要打开已 有的画面，从系统树的画面夹中双击画面，缺省时，系统 树位于屏幕的左侧，画面在它的右侧。为了给画面创造更 大的空间，你可以进行以下任何一步操作：
下表列出了几个有用的标准二级块。
(2)数据块域
在您添加块的时候，其配置对话框就会出现。对话框字段和表
示块中相应位置被称作域。这些域存储了您输入到对话框中的信
息。这些信息包括诸如块名、块描述、扫描时间、I/O地址和扫描 状态等数据。 所有的数据块域都使用相同的命名规则：
format _ name
iFIX监控软件介绍
例子 – 模拟量输入
• 在开发过程数据库的时候自动配 置 I/O • 内置信号条件变换 • 强大的告警功能 • 完善的安全系统 • 支持电子签名 • 方便的菜单方式的 配置和提示
© 2003 GE Fanuc International, Inc. All rights reserved. 22
50 50
5000 5000 100 100 100 101 tags
6651 tags
1000 tags
1000 I/O 1000 I/O
101 I/O 101 I/O
1000 I/O 1000 I/O
101 I/O 101 I/O
© 2003 GE Fanuc International, Inc. All rights reserved. 14
客户端/服务器结构意味着不需要复制数据!
© 2003 GE Fanuc International, Inc. All rights reserved. 8
怎样来解释分布式结构
从技术上来讲 iFIX 软件包 = iFIX PDB + iFIX Workspace 数据库和监控的画面可以分开 一个数据库可供多个iClient连接 一个iClient可连接多个数据库
• 过程数据库
– 强大的功能块编程
过程数据库
功能块编程
• “工作台” 用户环境
– 所有用户工作的活动平台 – 完全支持微软的 DCOM/COM 技术 – 内嵌微软最新版本的 VBA – 强大、开放、紧密集成的开发环境
驱动程序
高性能 OPC 客户端 OPC 服务器
– 可以方便地为 OEM 用户或者其他合作用户进行定制
企业全方位解决方案 企业全方位解决方案
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十二章模拟量标签
本节目的
本节继续介绍iFIX的过程数据库。
这里,将讨论多个数据块,特别是模拟量输入和输出标签,包括:
●浏览标签特性
●模拟量输入标签
●模拟量输出标签
12.1.数据库字段
A.标签类型
●一级标签
●二级标签
B.签名
C.描述
D.前一块和下一块
E.地址
●I/O驱动器
●地址
F.扫描时间
●基于时间
●基于例外
●一次扫描
12.2.模拟量输入标签
A.注解
●AI -模拟量输入
●用于把过程数据读到数据库中
-温度、压力、速率等
-一般来说,数据值被限制在高限和低限的范围中
B.工程单位
●低限
-定义该标签将显示的最低值
-十进制的数字定义了有符号数据
●高限
-定义该标签将显示的最高值
-十进制的数字定义了有符号数据
●注:
-EGU限值可以用科学计数法
-用该格式来显示极大或极小的数值
-只能精确到7位数值
●单位
-用户定义的字段,用来定义工程单位
-最多有32个字符
图12-1：模拟量输入标签（基本页）
C.信号条件
●I/O驱动器如何调整从设备来的数据
●控制设备和iFIX之间的比例调整信号
●特定的过程硬件可能有相应设备的信号条件
●大多数过程硬件都能处理数值的比例调整,而无需iFIX调整
●参见图中信号条件选项的例子
图12-2：PDB中的信号条件
图12-3：PDB中无信号条件
图12-4：信号条件举例
D.报警限
●LO和LOLO报警
-当前值必须小于设定值,才产生报警
●HI和HIHI报警
-当前值必须大于设定值,才产生报警
●变化率(ROC)报警
-在EGU范围内,两次扫描间的最大的变化量
●.死区
●防止数值在+/-范围内时,产生更多的报警
-.死区值对标签中所有报警有效
图12-5：模拟量输入标签（报警页）
F.平滑处理
●提供一个数据过滤器,减小输入信号的噪音
●使变化的信号变得平滑
●平滑过程是计算标签的输出,方法是把前一个输出的一部分和从I/O设备来
●的新的输入的一部分加在一起
-新的输出送至链的下一块中
●有效的平滑值0-15
G.允许输出
●允许该标签值写回到DIT表
●可用来对设定点的报警
图12-6：模拟量输入标签（高级页）
12.3.模拟量输出标签
A.注解
●AO-模拟量输出
●写数据库中的设定值到过程硬件
●数值被传送:
-每次从其它标签接收一个值
-每次在操作员输入一个新值
-每次启动时的初始值
B.初始值
●iFIX启动或数据库重新载入时,把该值送到I/O设备中
●该值必须在操作员和EGU限值内
C.操作员高低限值
●允许输入到标签中的最低值和最高值
●如果输入的值在限值之外,它将被排除
D.变化量限值
●当前扫描到下一次扫描的最大的EGU变化值
●无论输入的值大于或小于该限值,则被排除
E.反向输出
●在过程需要时,进行反向输出
图12-7：模拟量输出标签（基本页）
12.4SlM驱动器
A.注解
●SIM-iFIX模拟驱动器
●SIM模拟驱动器基本功能:
-存储临时值(最多2000个16位寄存器)
-产生模拟值(14个信号发生器)
-提供系统信息(报警和系统计数器)
B.SIM驱动程序的地址
●.数据标签可直接从该地址读写数据
●如果一个数据标签向某一地址置数,其它数据标签可从同一地址将数据取回
●当SAC重新启动,或数据库重新装入后数据将从内存中清除
●地址格式类似于register:bit
-对于模拟量数据,register从0到2000,bit没有用
-对于数字量数据,register从0到2000
bit从0到15
●注释
-数字的精确度不是标准的7位,而是5位
-只能使用基于时间的扫描方式
C.信号发生器
●SIM寄存器将重复产生特定方式的随机数
●在I/O地址域中输入两个字母的寄存器
-参见图12-8
D.报警和系统计数器
●将在后面章节再详细介绍
图12-8：SIM驱动器的信号发生寄存器。
