瞬态抑制与稳压二极管的区别
半导体元件二极管的应用
半导体元件二极管的应用二极管是半导体元件的一种，它们在各种电子设备和系统中都扮演着重要的角色。
二极管具有多种类型，每种类型都有其特定的应用。
以下是一些常见的二极管类型及其应用：1.整流二极管整流二极管主要用于交流电（AC）到直流电（DC）的转换。
在电源供应、电力系统的控制和保护等方面，整流二极管具有广泛的应用。
它们也常用于电子设备中的电源电路，如手机、电脑等设备的充电器。
2.开关二极管开关二极管是一种具有开关特性的二极管，它们在电子设备的开关电路中发挥着重要作用。
当开关二极管的阳极和阴极之间加上正向电压时，它就会导通，相当于一个闭合的开关。
当加上反向电压时，它就会截止，相当于一个断开的开关。
因此，开关二极管可以用于控制电流的通断。
3.稳压二极管稳压二极管是一种特殊的二极管，它们在稳定电压方面发挥着重要作用。
当稳压二极管的阳极和阴极之间加上反向电压时，它就会截止。
但是，当反向电压超过其击穿电压时，它就会导通。
在导通状态下，稳压二极管可以有效地限制电流，从而保持电压稳定。
因此，稳压二极管常用于电源供应器和各种电子设备的电压稳定电路中。
4.检波二极管检波二极管主要用于信号的检波和解调。
在无线电接收器、电视机和收音机等设备中，检波二极管可以将调频信号或调幅信号解调为低频信号或直流信号，以便后续处理。
5.发光二极管（LED）发光二极管是一种能够发光的半导体器件，它们广泛应用于各种显示和照明设备中。
LED可以发出红色、绿色、蓝色等不同颜色的光线，并且具有高效、寿命长、可靠性高等优点。
因此，LED常用于显示器、交通信号灯、景观照明等领域。
6.快恢复二极管（FRD）快恢复二极管是一种高速响应的二极管，它们在高频电路中和需要快速响应的系统中具有广泛的应用。
快恢复二极管的开关速度很快，可以有效地控制大电流的通断。
因此，快恢复二极管常用于电源供应器、电力系统的控制和保护等方面。
7.肖特基二极管（SBD）肖特基二极管是一种低功耗、高效率的二极管，它们在高频电路中和需要高效能的系统中具有广泛的应用。
TVS与稳压二极管区别
1、稳压管和TVS管的工作原理稳压二极管(又叫齐纳二极管)，是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定。
稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。
TVS(Transient Voltage Suppresser瞬态电压抑制器)是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。
当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压钳制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。
正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
TVS管的伏安特性曲线如下图所示：TVS管和稳压管一样，也是反向应用的。
其中VR称为最大转折电压，是反向击穿之前的临界电压。
VB是击穿电压，其对应的反向电流IT一般取值为1 mA。
VC是最大箝位电压，当TVS管中流过的峰值电流为IPP的大电流时，管子两端电压就不再上升了。
因此TVS管能够始终把被保护的器件或设备的端口电压限制在VB～VC的有效区内。
与稳压管不同的是，IPP的数值可达数百安培，而箝位响应时间仅为1×10-12s。
TVS的最大允许脉冲功率为PM=VCIPP，且在给定最大钳位电压下，功耗PM越大，其浪涌电流的承受能力越大。
2、稳压管和TVS管的异同电子系统的应用当中，电压及电流的瞬态干扰会经常造成电子设备的损坏，瞬态干扰的显著特点是作用时间极短，但电压幅度高、瞬态能量大，所以破坏性很大。
为了防止这种破坏，TVS管得到了广泛的应用，TVS(Transient Voltage Suppressor)是一种在稳压管工艺基础上发展起来的一高效能的电路保护器件，其电路符号和普通稳压二极管相同，外形也与普通二极管无异，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度(最高达1*１0-12秒)使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TV、稳压管、压敏电阻
【请保留版权，谢谢！】文章出自电子元件技术网。
(1)VRWM： reverse stand-off voltage 刚刚导通时候的电压,电路正常工作且TVS不导通（不工作）时的电压；
本文来自：我爱研发网() - R&D大本营
详细出处：/bbs/Archive_Thread.asp?SID=13容无效</P><P>电容累计到一定的电荷后就没作用了</P><P>键盘端口只有用TVS，有TVS与电阻阵列组成的EMI FILTER，做这个最合适了</P><P>压敏电阻钳位电压太高，只适合做模拟电路插入噪声的消除，对于数字ASIC IO口保护难当大任
在ESD保护元件的选择方面，目前常用的ESD保护元件有压敏电阻、聚合物和瞬态电压抑制器(TVS)二极管。聚合物和陶瓷压敏电阻等外保护技术提供低电容，但它们的高ESD钳位电压限制了其保护极敏感IC免受ESD损伤的能力。相比较而言，TVS元件，特别是安森美半导体的TVS元件具有极低的钳位电压，且在多重应力条件下仍能维持优异性能，是一种更为理想的ESD保护元件。
优点:
钳制电压低, 耐冲击
集成程度高
缺点:
价格昂贵
电容较大，不适用于高速传输线路
原创文章："/bbs/viewthread.php?tid=796"
【请保留版权，谢谢！】文章出自电子元件技术网。
1.
TVS管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，瞬态功率抑制能力更强，最大可达到1500W；而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。
瞬态抑制二极管与稳压二极管区别比较
瞬态抑制二极管与稳压二极管区别比较稳压二极管(Zener Diod 齐纳二极管)A 原理它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定B 分类从稳压高低分:低压稳压二极管(<40V);高压稳压二极管(>200V)从材料分:N型;P型C 主要参数①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。
②稳定电流IE③动态电阻rZ；④最大耗散功率 PZM⑤最大稳定工作电流 IZmax和最小稳定工作电流 IZmin⑥温度系数at,温度越高,稳压误差越大D 用途①对漏极和源极进行钳位保护硅稳压二极管稳压电路它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。
瞬态抑制二极管简称TVS (Transient Voltage Suppressor)1 特点在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
反映速度快(为pS级), 体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。
2 分类按极性分为单极性和双极性两种3 符号: Symbol4 二极管的特性图表5 二极管的抑制瞬态电压的例图和单向保护图形6 TVS 的主要参数① VBR:Reverse Breakdown Voltage (反向崩溃电压即击穿电压)定义: 当TVS 流过规定的1mA 电流（ IR）时,测德TVS 两极间的电压VBR是TVS 最小的雪崩电压。
25℃时,在这个电压之前,TVS 是不导通的, 当瞬态电压超过VBR,瞬态电压抑制二极管便产生崩溃把瞬态电压抑制在某个水平, 提供瞬态电流一个超低电阻通路,让瞬态电流透过瞬态电压抑制二极管被引开, 避开被保护元件。

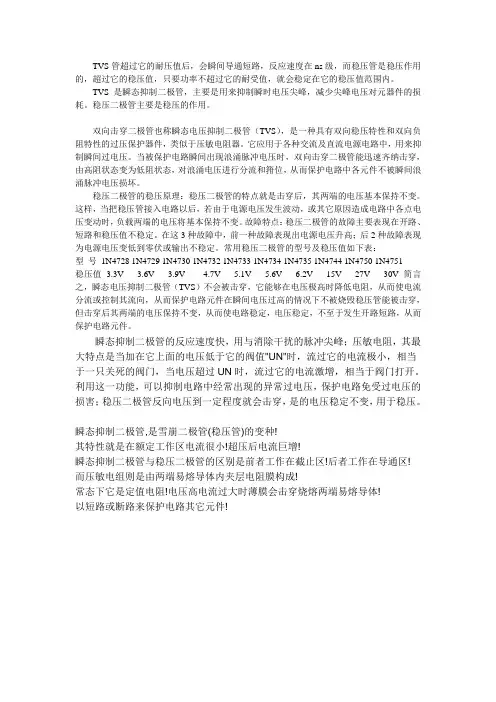

瞬态抑制与稳压二极管的区别
TVS管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。
TVS是瞬态抑制二极管，主要是用来抑制瞬时电压尖峰，减少尖峰电压对元器件的损耗。
稳压二极管主要是稳压的作用。
双向击穿二极管也称瞬态电压抑制二极管（TVS），是一种具有双向稳压特性和双向负阻特性的过压保护器件，类似于压敏电阻器。
它应用于各种交流及直流电源电路中，用来抑制瞬间过电压。
当被保护电路瞬间出现浪涌脉冲电压时，双向击穿二极管能迅速齐纳击穿，由高阻状态变为低阻状态，对浪涌电压进行分流和箝位，从而保护电路中各元件不被瞬间浪涌脉冲电压损坏。
稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V简言之，瞬态电压抑制二极管（TVS）不会被击穿，它能够在电压极高时降低电阻，从而使电流分流或控制其流向，从而保护电路元件在瞬间电压过高的情况下不被烧毁稳压管能被击穿，但击穿后其两端的电压保持不变，从而使电路稳定，电压稳定，不至于发生开路短路，从而保护电路元件。
瞬态抑制二极管的反应速度快，用与消除干扰的脉冲尖峰；压敏电阻，其最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
各种二极管的性能和应用
PN 结 在一块纯净的半导体晶片上，采用特殊的掺杂工艺，在两侧分别掺入三价元素和 五价元素。一侧形成P型半导体，另一侧形成N型半导体，如图6.2所示。 在结合面的两侧分别留下了不能移动的正负离子，呈现出一个空间电荷区。这个 空间电荷区就称为PN结。
PN结单向导电性－－正偏（P＋N－）导通，反偏（P－N＋）载止。
PN结
2/33
Diode
二极管 1： 二极管的分类。 LG二极管按功能分类： 1.整流二极管（Rectifier Diode） 2.开关二极管（Switching Diode）也叫快速恢复二极管 3.肖特基二极管（Schottky Diode） 3.稳压管（Zener Diode） 4.瞬态电压抑制二极管（TVS Diode） 5.发光二极管（Light-emitting Diode） 6.其他类型：红外二极管（LED的一种，遥控器）， 变容二极管（Varactor Diode，高频调谐，早期收音模块）， 光电二极管（Photo Diode，光信号转电信号，接收头一部分/SMPS PC901/激光头ABCD）， 二极管的结构如右图所示。
30 C′
R
1 A′ 00
C
A 0.2 0.4 5 - 0.6 0.8 5 （μA ）
uv/V
D D′
图1.7 二极管伏安特性曲线
这个电流愈小二极管的单向导电性愈好。温升时，IRM增大。
2/33
Diode
3.二极管级间电容 二极管的两极之间有电容，此电容由两部分组成：势垒电容CB和扩散电容CD。 当外加电压发生变化时，耗尽层的宽度要相应地随之改变，即PN结中存储的电荷量要随之变化，就像电容充放电一样。
Zener Diode （稳压二极管）
TVS Diode （瞬态抑制电压二 极管）
TVS管
TVS管TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,档TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*10-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS的反应速度绝对比RC回路快的多10e-12s,可不用考虑. 考虑TVS的击穿电压VBR,反响临界电压VWM,最大峰值脉冲电流IPP和最大嵌位电压VC及峰值脉冲功率PP. 选择VWM等于或大雨电路工作电压,VC为小于保护器件的耐压值,能测量最好(IPP),或估计出脉冲的功率,选功率较大的TVS. 抑制反向的用单向TVS,有交流的用双向TVS瞬态电压抑制器TVS的特性及应用瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件，有的文献上也为TVP、AJTVS、SAJTVS等。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通讯设备、电源、家用电器等各个领域。
具体有以下三大特点：1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V 脉冲时，便会导至损坏。
瞬态电压抑制二极管
瞬态电压抑制二极管Transient Voltage Suppressors（TVS）概述电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS的特性及其参数（参数表见附表）S的特性如果用图示仪观察TVS的特性，就可得到图1中左图所示的波形。
如果单就这个曲线来看,TVS管和普通稳压管的击穿特性没有什么区别，为典型的PN结雪崩器件。
但这条曲线只反映了TVS特性的一个部分，还必须补充右图所示的特性曲线，才能反映TVS 的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。
2、TVS的参数TVS在电路中和稳压管一样，是反向使用的，图2所示为单向TVS的工作曲线图。
各参数说明如下：A.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。
B.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。
瞬态电压抑制二极管参数
瞬态电压抑制二极管参数瞬态电压抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容，希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管，又称为TVS二极管，主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径，将瞬态电压引导到地或其他低电压点，以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压（Vc），最大峰值电流（Ipp），保护电压（Vr），响应时间（tr），以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压（Vc）：Vc是瞬态电压抑制二极管能够承受的最大电压，在选择时应考虑电路中可能出现的最高电压，以确保其能够提供有效的保护。
根据电路的需求，Vc的值应略高于电路中最高电压值。
2. 最大峰值电流（Ipp）：Ipp是瞬态电压抑制二极管能够承受的最大电流，也是保护电路的重要参数。
在电路中发生瞬态电压过冲时，瞬态电流会通过二极管，因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压（Vr）：Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时，二极管将开始导通，将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压，选择合适的Vr值非常重要。
4. 响应时间（tr）：响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件，因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力：功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
TVS与Zener区别
TVS与Zener电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
在电路中一般工作于反向截止状态，此时它不影响电路的任何功能。
TVS在规定的反向应用条件下，当电路中由于雷电、各种电器干扰出现大幅度的瞬态干扰电压或脉冲电流时，它在极短的时间内（最高可达到1×10-12秒）迅速转入反向导通状态，并将电路的电压箝位在所要求的安全数值上，从而有效的保护电子线路中精密元器件免受损坏。
干扰脉冲过去后，TVS又转入反向截止状态。
由于在反向导通时，其箝位电压低于电路中其它器件的最高耐压，因此起到了对其它元器件的保护作用。
TVS能承受的瞬时脉冲功率可达上千瓦，其箝位时间仅为1ps[1]。
TVS根据极性可分为单向和双向TVS。
单向TVS一般适用于直流电路，双向TVS一般适用于交流电路中。
由于TVS起保护作用时动作迅速、寿命长、使用方便，因此在瞬变电压防护领域有着非常广泛的应用。
各参数说明如下：1、击穿电压V(BR)2、最大反向脉冲峰值电流Ippm3、最大反向工作电压VRWM4、最大箝位电压VC(max)5、反向脉冲峰值功率Pppm6、电容CPP7、漏电流IRTVS管是一般是高压瞬间吸收的管子，一般用在防雷保护装置电路。
个人整理：关于二极管直流参数(主要是TVS)
二极管直流参数目录二极管直流参数 (1)对照表 (1)1.整流二极管 (2)2.稳压二极管 (3)3.瞬态抑制二极管 (4)3.1 TVS 的命名规则 (4)3.2 TVS参数 (4)3.3 TVS参数说明 (8)另附一：TVS的参数： (8)另附二：瞬态电压抑制器(TVS)相关参数定义与解释 (16)另附三：TVS瞬态电压抑制二极管（钳位二极管）原理参数 (21)对照表1.整流二极管最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。
该电流由PN 结的结面积和散热条件决定。
最高反向工作电压VR：指二极管两端允许施加的最大反向电压。
若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。
通常取反向击穿电压(VB)的一半作为(VR)。
最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。
因此这个电流值越小，表明二极管质量越好。
击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。
反向为软特性时，则指给定反向漏电流条件下的电压值。
稳定电压VZ：Vz稳压管反向击穿后其电流为规定值时它两端的电压值。
稳定电流IZ：IZ是指稳压管正常工作时的参考电流。
Iz 通常在最小稳定电流IZmin与最大稳定电流IZmax之间。
其中IZmin 是指稳压管开始起稳压作用时的最小电流，电流低于此值时，稳压效果差；IZmax是指稳压管稳定工作时的最大允许电流，超过此电流时，只要超过额定功耗，稳压管将发生永久性击穿。
故一般要求IZmin＜Iz ＜IZmax 。
动态电阻RZ：rZ是指在稳压管正常工作的范围内，电压的微变量与电流的微变量之比。
rZ 越小，表明稳压管性能越好。
额定功耗PZ：Pz是由管子温升所决定的参数，Pz＝Vz IZmax3.1 TVS 的命名规则:TVS 管的型号由三部分组成：系列名N1+电压值N2+单/双向符号N3N1 N2 N3N1: 系列名代表不同的峰值脉冲功率和封装形式1). SMAJ、SMBJ、SMCJ、SMDJ 表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W 和3000W；2). 其它系列名表示同轴引线封装：P4KE 为400W、P6KE 为600W、1.5KE 为1500W，SA为500W、3KP 为3000W，其余类推（型号名KP 或KPA 前面的数字表示kW 数）。
瞬态电压抑制器
瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。
目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
具体有以下三大特点：1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。
利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。
3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
一、TVS的特性及主要参数1、TVS的特性曲线TVS的电路符号与普通稳压二极管相同。
它的正向特性与普通二极管相同；反向特性为典型的PN结雪崩器件。
在瞬态峰值脉冲电流作用下，流过TVS的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR，TVS被击穿。
随着峰值脉冲电流的出现，流过TVS的电流达到峰值脉冲电流IPP。
TVS 即瞬态抑制二极管
TVS 即瞬态抑制二极管（Transient Voltage Suppressor）2007-12-01 14:411、概述：TVS管是瞬态电压抑制器（Transient Voltage Suppressor）的简称。
它的特点是：响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
2、特性：TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联，其主要特性参数有：①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。
②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压。
③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs 波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。
在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP 与最大箝位电压VC的乘积，即Pm=IPP*VC。
⑥稳态功率P0：TVS管也可以作稳压二极管用，这时要使用稳态功率。
⑦极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。
ESD保护对高密度、小型化和具有复杂功能的电子设备而言具有重要意义。
本文探讨了采用TVS二极管防止ESD时，最小击穿电压和击穿电流、最大反向漏电流和额定反向关断电压等参数对电路的影响及选择准则，并针对便携消费电子设备、机顶盒、以及个人电脑中的视频线路保护、USB保护和RJ-45接口等介绍了一些典型应用随着移动产品、打印机、PC，DVD、机顶盒(STB)等产品的迅速发展，消费者正要求越来越先进的性能。
二极管种类及的应用
二极管一、二极管的种类二极管有多种类型：按材料分，有锗二极管、硅二极管、砷化镓二极管等；按制作工艺可分为面接触二极管和点接触二极管；按用途不同又可分为整流二极管、检波二极管、稳压二极管、变容二极管、光电二极管、发光二极管、开关二极管、快速恢复二极管等；接构类型来分，又可分为半导体结型二极管，金属半导体接触二极管等；按照封装形式则可分为常规封装二极管、特殊封装二极管等。
下面以用途为例，介绍不同种类二极管的特性。
1．整流二极管整流二极管的作用是将交流电源整流成脉动直流电，它是利用二极管的单向导电特性工作的。
因为整流二极管正向工作电流较大，工艺上多采用面接触结构。
南于这种结构的二极管结电容较大，因此整流二极管工作频率一般小于3kHz。
整流二极管主要有全密封金属结构封装和塑料封装两种封装形式。
通常情况下额定正向T作电流LF在l A以上的整流二极管采用金属壳封装，以利于散热；额定正向工作电流在lA以下的采用全塑料封装。
另外，由于T艺技术的不断提高，也有不少较大功率的整流二极管采用塑料封装，在使用中应予以区别。
由于整流电路通常为桥式整流电路(如图1所示)，故一些生产厂家将4个整流二极管封装在一起，这种冗件通常称为整流桥或者整流全桥(简称全桥)。
常见整流二极管的外形如图2所示。
选用整流二极管时，主要应考虑其最大整流电流、最大反向丁作电流、截止频率及反向恢复时间等参数。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管(例如l N 系列、2CZ系列、RLR系列等)即可。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管或快恢复二极管。
2．检波二极管检波二极管是把叠加在高频载波中的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。
检波二极管要求正向压降小，检波效率高，结电容小，频率特性好，其外形一般采用EA玻璃封装结构。
常见二极管
常见二极管
常见的二极管包括以下几种类型：
整流二极管：利用二极管的单向导电性，将交流电转换为直流电。
稳压二极管：一种特殊的整流二极管，能够在反向击穿状态下保持稳定的电压。
肖特基二极管：一种高频、低功耗、大电流的二极管，常用于开关电源、变频器等电路。
快恢复二极管：一种高速开关二极管，具有反向恢复时间短、正向压降低等优点。
瞬态电压抑制二极管：一种能够吸收浪涌电流的二极管，常用于保护电路免受过电压的损害。
发光二极管：一种能够发出可见光的二极管，常用于指示灯、显示器等领域。
检波二极管：一种用于将调幅信号转换为调频信号的二极管。
调制二极管：一种用于调制高频信号的二极管。
混频二极管：一种用于将两个不同频率的信号混合在一起的二极管。
开关二极管：一种具有开关功能的二极管，常用于电路的控制和保护。
除了以上列举的常见类型外，还有许多其他类型的二极管，如雪崩二极管、变容二极管等。
这些二极管在电路中发挥着不同的作用，
并具有各自的特点和应用范围。
TVS与ZNR基础知识培训
淄博美林电子有限公司 工程部
薛 涛
2014年9月5日 1
目录
1
TVS概述 ZNR概述 ZNR与TVS区别
2
3
2014年9月5日
2
一、TVS概述
1、TVS定义 瞬态抑制二极管 (TVS) 又箝位型二极管，是目 前国际上普遍使用的一种高效能电路保护器件，它
三、TVS与ZNR的区别
瞬态抑制二极管（TVS）不会被击穿，它能够 在电压极高时降低电阻，从而使电流分流或控制 其流向，从而保护电路元件在瞬间电压过高的情 况下不被烧毁。用与消除干扰的脉冲尖峰。 稳压管能被击穿，但击穿后其两端的电压保持 不变，从而使电路稳定，电压稳定，不至于发生 开路短路，从而保护电路元件 。用于稳压 通俗地讲：稳压管是为了在复杂的电路中得到一 个稳定的电压；而TVS管则侧重电路保护作用，有 种保险丝的味道。
2014年9月5日
9
2、ZNR的相关参数
(1) VZ：稳定电压（齐纳电压） 在规定的稳压管测试电流IZ下，所对应的反 向工作电压。一般稳压范围为VZ值的5%，后缀为D 的±1%，为C的±2%
(2) IZ：测试电流 用于测试稳定电压的电流。
2014年9月5日
2014年9月5日 7
（5） VC(max)：最大箝位电压 在脉冲峰值电流Ipp 作用下器件两端的最大 电压值称为最大箝位电压。使用时，应使VC(max ) 不高于被保护器件的最大允许安全电压。 （6）IPP (IC)：最大反向脉冲峰值电流 在反向工作时，在规定的脉冲条件下，器件允 许通过的最大脉冲峰值电流。IPP与最大箝位电压 VC(MAX)的乘积，就是瞬态脉冲功率的最大值。
的外型与普通二极管相同，但却能吸收高达数千瓦
TVS的作用
TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联，其主要特性参数有： ①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。 ②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压。 ③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。 ④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。 ⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*VC。 ⑥稳态功率P0：TVS管也可以作稳压二极管用，这时要使用稳态功率。 ⑦极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。 瞬态抑制二极管（TransientVoltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表），RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。编辑本段TVS和一般的稳压二极管有什么区别
TVS与稳压二极管的区别
TVS与稳压二极管的区别【导读】TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS和一般的稳压二极管有什么区别电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。
这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷击干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。
幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制TVS （TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
如果是使用的话，TVS有二极管类，和压敏电阻类。
我个人认为压敏电阻类更有优势，目前广泛用于手机，LCD模组，及一些比较精密的手持设备。
特别是出口欧洲的产品一般都要加，来作为静电防护的主要手段之一。
TVS和齐纳稳压管都能用作稳压，但是TVS管齐纳击穿电流更小，大于10V的稳压只有1mA，相对来说齐纳二极管击穿电流要大不少，但是齐纳二极管稳压精度可以做的比较高。
在电路中一般工作于反向截止状态，此时它不影响电路的任何功能。
TVS在规定的反向应用条件下，当电路中由于雷电、各种电器干扰出现大幅度的瞬态干扰电压或脉冲电流时，它在极短的时间内（最高可达到1×10-12秒）迅速转入反向导通状态，并将电路的电压箝位在所要求的安全数值上，从而有效的保护电子线路中精密元器件免受损坏。
稳压管瞬态二极管符号
稳压管瞬态二极管符号【实用版】目录1.稳压管和瞬态二极管的定义和特点2.稳压管和瞬态二极管的符号表示3.稳压管和瞬态二极管的应用领域正文1.稳压管和瞬态二极管的定义和特点稳压管，又称稳压二极管，是一种用于稳定电压的半导体器件。
它的工作原理是在其 PN 结中形成一个稳定的电压降，使得在其两端施加的电压不会超过这个值。
稳压管广泛应用于电子设备中，如电源、放大器等，以确保电路的稳定性。
瞬态二极管（Transient Voltage Suppressor，TVS），是一种具有瞬态电压抑制功能的半导体器件。
在正常的工作状态下，它表现为高阻态，当电路中出现瞬态电压时，它会迅速导通，将瞬态电压引向地，保护电路免受瞬态电压的损害。
瞬态二极管主要应用于保护电子设备免受静电放电、浪涌电压等瞬态电压的损害。
2.稳压管和瞬态二极管的符号表示稳压管的符号表示为一个带有箭头的圆形，箭头指向正极。
其中，正极表示连接正电源的一端，负极表示连接负电源的一端。
箭头表示正向导通的方向。
瞬态二极管的符号表示为一个带有箭头和波浪线的圆形。
箭头表示正向导通的方向，波浪线表示瞬态电压抑制功能。
瞬态二极管的符号有时也会用 TVS 表示。
3.稳压管和瞬态二极管的应用领域稳压管广泛应用于各种电子设备中，如电源、放大器、电视机等，以确保电路的稳定性。
例如，在电源电路中，稳压管用于限制输出电压，保证电源的稳定性；在放大器电路中，稳压管用于稳定偏置电压，提高放大器的性能。
瞬态二极管主要应用于保护电子设备免受静电放电、浪涌电压等瞬态电压的损害。
例如，在通信设备中，瞬态二极管用于保护数据线免受浪涌电压的损害；在汽车电子设备中，瞬态二极管用于保护电路免受静电放电的影响。
综上所述，稳压管和瞬态二极管是两种具有不同功能的半导体器件，它们在电子设备中发挥着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TVS管超过它的耐压值后，会瞬间导通短路，反应速度在ns级，而稳压管是稳压作用的，超过它的稳压值，只要功率不超过它的耐受值，就会稳定在它的稳压值范围内。
TVS是瞬态抑制二极管，主要是用来抑制瞬时电压尖峰，减少尖峰电压对元器件的损耗。
稳压二极管主要是稳压的作用。
双向击穿二极管也称瞬态电压抑制二极管（TVS），是一种具有双向稳压特性和双向负阻特性的过压保护器件，类似于压敏电阻器。
它应用于各种交流及直流电源电路中，用来抑制瞬间过电压。
当被保护电路瞬间出现浪涌脉冲电压时，双向击穿二极管能迅速齐纳击穿，由高阻状态变为低阻状态，对浪涌电压进行分流和箝位，从而保护电路中各元件不被瞬间浪涌脉冲电压损坏。
稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V简言之，瞬态电压抑制二极管（TVS）不会被击穿，它能够在电压极高时降低电阻，从而使电流分流或控制其流向，从而保护电路元件在瞬间电压过高的情况下不被烧毁稳压管能被击穿，但击穿后其两端的电压保持不变，从而使电路稳定，电压稳定，不至于发生开路短路，从而保护电路元件。
瞬态抑制二极管的反应速度快，用与消除干扰的脉冲尖峰；压敏电阻，其最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害；稳压二极管反向电压到一定程度就会击穿，是的电压稳定不变，用于稳压。
瞬态抑制二极管,是雪崩二极管(稳压管)的变种!
其特性就是在额定工作区电流很小!超压后电流巨增!
瞬态抑制二极管与稳压二极管的区别是前者工作在截止区!后者工作在导通区!
而压敏电组则是由两端易熔导体内夹层电阻膜构成!
常态下它是定值电阻!电压高电流过大时薄膜会击穿烧熔两端易熔导体!
以短路或断路来保护电路其它元件!。
