555多谐振荡器上课课件
合集下载
用555定时器构成占空比可调多谐振荡器ppt课件
TD止，电路又重新开始充、放电过
程。如此不断重复形成振荡，在VO
端得到连续方波。
3
3、暂态宽度TW1、TW2
VC
VCC
第一个周期由于电路没有进入稳 2 / 3VCC
定状态，因此不计算暂态时间。 1/ 3VCC
0
VC(0+)=1/3VCC
VO
TW 2
★ VC充电三要素：VC(∞)=VCC
TW 1
τ= (R1+R2) C
VO1 VO2
通过这个例子可以作出 警笛、救护等声音效果。
7
P307
8
R2
3
D1 6
VO
D2
2
15
通过改变RW,而不改变R1+R2相加之和
C
0.01μF
电路振荡周期T=0.7(R1+R2)C
5
输出方波占空比 q TW1 0.7R1C R1
T
0.7(R1 R2 )C R1 R2
★
如果取R1=R2,VO输出为对称方波。q 多谐振荡器应用举例
R1 R1 R2
50%
2
2、工作原理
假设：刚一通电VC=0
VTH VTR 0 都小为1
TD止
电容C充电
随着VC VTR、VTH
当：VC电压充至2/3VCC以前
VCC
4
8
R1 R2
VCO
5
6
5K VR1 +- C1 R
0VTH
V2
C VTR
5K VR2 +- C2 S
C 7 5K
G1 Q
& &Q
G2
V
' O
无稳态多谐振荡器详解.ppt
當電容電壓VC大於OPA非反相輸入端之電 壓（V+）
V+=VU=VO+（sat）*R2/R1+R2（上限觸發電壓） 時， VO即迅速轉變為負飽和電壓，而此時之V+ 變為 V+=VL =VO-（sat）* R2/R1+R2（下限觸發電壓）
OPA組成無穩態多諧振盪器(4)
•由於VO為負飽和電壓，所以電容器 開始經由R向OPA之輸出端放電
T2=0.693*RB1*CB1
無穩態多諧振盪器原理說明(5-3)
無穩態多諧振盪器原理說明(5-4)
無穩態多諧振盪器原理說明(5-5)
無穩態多諧振盪器 結論(1)
當電源接上時的瞬間使電晶體Q1飽和，
Q2截止 經過T1秒之後，使電晶體Q1截止， Q2飽和
無穩態多諧振盪器 結論(2)
再經過T2秒之後，又使電晶體Q1飽和
CMOS閘組成 無穩態多諧振盪器(4-1)
CMOS閘組成 無穩態多諧振盪器(4-2)
等效電路
CMOS閘組成 無穩態多諧振盪器(5-1)
CMOS閘組成 無穩態多諧振盪器(5)
•當VC=0V，且Z點電壓為VDD，所以 由Z點向電容C充電，其路徑如圖所 示，電容電壓VC因充電而逐漸上升， 使得電阻R上的電壓VR逐漸下降，當 VR小於VT（≒1/2VDD）時，閘A的輸出 又發生轉態，故Y變為”H”，Z點變 為”L”，X點變為”L”。
多諧振盪器的結構
無穩態多諧振盪器(astable multivibrator)
單穩態多諧振盪器(monostable multivibrator) 雙穩態多諧振盪器(bistable multivibrator)
無穩態多諧振盪器
這是重 點部分
V+=VU=VO+（sat）*R2/R1+R2（上限觸發電壓） 時， VO即迅速轉變為負飽和電壓，而此時之V+ 變為 V+=VL =VO-（sat）* R2/R1+R2（下限觸發電壓）
OPA組成無穩態多諧振盪器(4)
•由於VO為負飽和電壓，所以電容器 開始經由R向OPA之輸出端放電
T2=0.693*RB1*CB1
無穩態多諧振盪器原理說明(5-3)
無穩態多諧振盪器原理說明(5-4)
無穩態多諧振盪器原理說明(5-5)
無穩態多諧振盪器 結論(1)
當電源接上時的瞬間使電晶體Q1飽和，
Q2截止 經過T1秒之後，使電晶體Q1截止， Q2飽和
無穩態多諧振盪器 結論(2)
再經過T2秒之後，又使電晶體Q1飽和
CMOS閘組成 無穩態多諧振盪器(4-1)
CMOS閘組成 無穩態多諧振盪器(4-2)
等效電路
CMOS閘組成 無穩態多諧振盪器(5-1)
CMOS閘組成 無穩態多諧振盪器(5)
•當VC=0V，且Z點電壓為VDD，所以 由Z點向電容C充電，其路徑如圖所 示，電容電壓VC因充電而逐漸上升， 使得電阻R上的電壓VR逐漸下降，當 VR小於VT（≒1/2VDD）時，閘A的輸出 又發生轉態，故Y變為”H”，Z點變 為”L”，X點變為”L”。
多諧振盪器的結構
無穩態多諧振盪器(astable multivibrator)
單穩態多諧振盪器(monostable multivibrator) 雙穩態多諧振盪器(bistable multivibrator)
無穩態多諧振盪器
這是重 點部分
555集成定时器构成多谐振荡器
555集成定时器构成多谐振荡
器
教学目标：
1.了解多谐振荡器的概念 2.了解555集成定时器的组成、基本功能表 3.理解555集成定时器组成多谐振荡器工作过 成
导入
在日常生活中，我们会看到和用到这样一些电子 产品，触摸开关如何延时、防盗报警器如何发出报 警声等。 其实这是因为这些电路中受到不同频率、不同宽 度脉冲信号的控制。 这节课我们将要学习的多谐振荡器就可以产生 这样的脉冲信号。
由于放电管VT导通，电容C通过电阻R2与放电 管7脚对地放电，电路进入第二暂稳态，其维持时 间与电容放电时间有关。 twL=0.7R2C1 随着电容C放电， Vc下降到1/3Vcc时， Vo为 高电平，放电管截止。Vcc再次对电容充电，电路 又回到第一暂稳态，不难理解，接通电源后，电 路就在两个暂稳态之间转换，输出矩形波，电路 一但起振， Vc电压总是在（1/3-2/3）Vcc之间变 化。 振荡周期： T=twH+twL
多谐振荡器概念
多谐振荡器是能产生矩形波的一种自激振 荡器的电路。多谐振荡器没有稳态，只有两 个暂稳态，在自身因素作用下，电路在两个 暂稳态之间来回转换，故又称无稳态电路。
555集成定时器的组成
1.外形图 见书本 2.内部结构图 3.外引线排列图 见书本
内部输入端 输出端 触发输入端
放电端
接地端
555集成定时器的基本功能表
见书本
555集成定时器组成多谐振荡器工作过成
1.电路原理图
2.工作原理
由于接通电源的瞬间，电容C来不及充电，电 容器两端电压VC低电平，小于1/3Vcc，故高电平 触发端6脚和低电平触发端2脚均为低电平，输出 Vo为高电平，放电管VT截止。这时电源经R1、R2 对电容C充电，使电压VC上升到2/3Vcc时，输出Vo 为低电平，放电管VT导通。把Vc从1/3Vcc上升到 2/3Vcc这段时间内的电路状态称为第一暂稳态， 其时间与电容充电时间有关。 twH=0.7(R1+R2)C1
器
教学目标：
1.了解多谐振荡器的概念 2.了解555集成定时器的组成、基本功能表 3.理解555集成定时器组成多谐振荡器工作过 成
导入
在日常生活中，我们会看到和用到这样一些电子 产品，触摸开关如何延时、防盗报警器如何发出报 警声等。 其实这是因为这些电路中受到不同频率、不同宽 度脉冲信号的控制。 这节课我们将要学习的多谐振荡器就可以产生 这样的脉冲信号。
由于放电管VT导通，电容C通过电阻R2与放电 管7脚对地放电，电路进入第二暂稳态，其维持时 间与电容放电时间有关。 twL=0.7R2C1 随着电容C放电， Vc下降到1/3Vcc时， Vo为 高电平，放电管截止。Vcc再次对电容充电，电路 又回到第一暂稳态，不难理解，接通电源后，电 路就在两个暂稳态之间转换，输出矩形波，电路 一但起振， Vc电压总是在（1/3-2/3）Vcc之间变 化。 振荡周期： T=twH+twL
多谐振荡器概念
多谐振荡器是能产生矩形波的一种自激振 荡器的电路。多谐振荡器没有稳态，只有两 个暂稳态，在自身因素作用下，电路在两个 暂稳态之间来回转换，故又称无稳态电路。
555集成定时器的组成
1.外形图 见书本 2.内部结构图 3.外引线排列图 见书本
内部输入端 输出端 触发输入端
放电端
接地端
555集成定时器的基本功能表
见书本
555集成定时器组成多谐振荡器工作过成
1.电路原理图
2.工作原理
由于接通电源的瞬间，电容C来不及充电，电 容器两端电压VC低电平，小于1/3Vcc，故高电平 触发端6脚和低电平触发端2脚均为低电平，输出 Vo为高电平，放电管VT截止。这时电源经R1、R2 对电容C充电，使电压VC上升到2/3Vcc时，输出Vo 为低电平，放电管VT导通。把Vc从1/3Vcc上升到 2/3Vcc这段时间内的电路状态称为第一暂稳态， 其时间与电容充电时间有关。 twH=0.7(R1+R2)C1

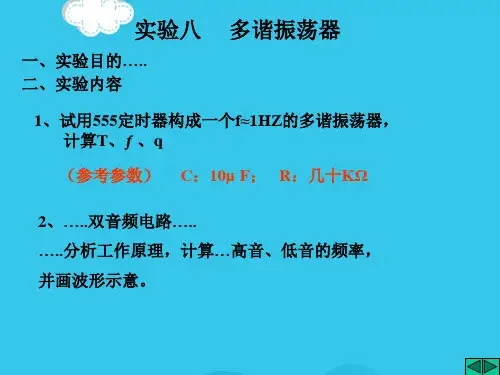

(优)实验八 多谐振荡器PPT资料
实验八
一、实验目的….. 二、实验内容
多谐振荡器
1、试用555定时器构成一个f≈1HZ的多谐振荡器， 计算T、ƒ 、q
（参考参数） C：10µF； R：几十KΩ
2、…..双音频电路….. …..分析工作原理，计算…高音、低音的频率， 并画波形示意。
6-32 救护车扬声器发音电路
一、 电路 构成
二、工作原理 两片555定时器接成的
由于1片电路5脚悬空，所以， 可定量画出UO1波形。
脉冲间歇U时C间TOB2=、?
3、当UO1=UOL时， VBR1=？，VBR2=？ VAR1=？，VAR2=？
（一〕求UCO 分析工作原理，计算…高音、低音的频率，
计算T、ƒ 、q （二〕当UO1=11V时 VBR1=？，VBR2=？
求UCO的等效电路 定量画UO1=11V时的UC2波形。
电路均为多谐振荡器， 其输出电压UO和外接
电容C上电压UC的对应关 系如图2。
UO1 、 UO2 波形的对应关系：
UO1
T1 T2
UO2
t
t 沟 嘀沟 嘀
要解决的问题：
1、UO1的T1=？ T2=？
2、当UO1=UOH时，UO2的TA1=？TA2=？ TA=？ fA=？
3、当UO1=UOL时，UO2的TB1=？TB2=？ TB=？ fB=？
五、总体工作波形图
由于2片电路5脚接有UCO，所以， 3、当UO1=UOL时， 知， VCC =12V （二〕当UO1=11V时 实验八 多谐振荡器 UO1的脉冲间歇时间T2 =?s 脉冲间歇时间TA2 、 分析工作原理，计算…高音、低音的频率， 脉冲间歇时间TA2 、 1、试用555定时器构成一个f≈1HZ的多谐振荡器， VAR1=？，VAR2=？ 3、当UO1=UOL时， 分析工作原理，计算…高音、低音的频率， 脉冲间歇时间TA2 、 定量画UO1=11V时的UC2波形。 UCO=(1/4)UO1+6 UO1的脉宽T1=?s， 2、当UO1=UOH时，
一、实验目的….. 二、实验内容
多谐振荡器
1、试用555定时器构成一个f≈1HZ的多谐振荡器， 计算T、ƒ 、q
（参考参数） C：10µF； R：几十KΩ
2、…..双音频电路….. …..分析工作原理，计算…高音、低音的频率， 并画波形示意。
6-32 救护车扬声器发音电路
一、 电路 构成
二、工作原理 两片555定时器接成的
由于1片电路5脚悬空，所以， 可定量画出UO1波形。
脉冲间歇U时C间TOB2=、?
3、当UO1=UOL时， VBR1=？，VBR2=？ VAR1=？，VAR2=？
（一〕求UCO 分析工作原理，计算…高音、低音的频率，
计算T、ƒ 、q （二〕当UO1=11V时 VBR1=？，VBR2=？
求UCO的等效电路 定量画UO1=11V时的UC2波形。
电路均为多谐振荡器， 其输出电压UO和外接
电容C上电压UC的对应关 系如图2。
UO1 、 UO2 波形的对应关系：
UO1
T1 T2
UO2
t
t 沟 嘀沟 嘀
要解决的问题：
1、UO1的T1=？ T2=？
2、当UO1=UOH时，UO2的TA1=？TA2=？ TA=？ fA=？
3、当UO1=UOL时，UO2的TB1=？TB2=？ TB=？ fB=？
五、总体工作波形图
由于2片电路5脚接有UCO，所以， 3、当UO1=UOL时， 知， VCC =12V （二〕当UO1=11V时 实验八 多谐振荡器 UO1的脉冲间歇时间T2 =?s 脉冲间歇时间TA2 、 分析工作原理，计算…高音、低音的频率， 脉冲间歇时间TA2 、 1、试用555定时器构成一个f≈1HZ的多谐振荡器， VAR1=？，VAR2=？ 3、当UO1=UOL时， 分析工作原理，计算…高音、低音的频率， 脉冲间歇时间TA2 、 定量画UO1=11V时的UC2波形。 UCO=(1/4)UO1+6 UO1的脉宽T1=?s， 2、当UO1=UOH时，
555定时器PPT课件
&
G2 &Q
1
华东交通大学电气学院 付智辉
复位端 低电平有效
G3
&
3 uO
7D T
放电端
10
+VCC 8
R
40
CO 5 TH 6
TR
2
5kΩ + C1 －
5kΩ + － C2
5kΩ
G1 Q
&
1
G2 &Q
1
①R=0时，Q=1，uo=0，T导通。
G3
0
&
3 uO
7D T
07.11.2020
华东交通大学电气学院 付智辉
振荡频率等于石英晶体的谐振频率f0。
07.11.2020
华东交通大学电气学院 付智辉
9
5.1.2 由555定时器构成的多谐振荡器
4.5～16V
1、555定时器
电压 控制端
CO TH
高电平 触发端 TR
低电平 触发端
07.11.2020
+VCC 8
5kΩ
5
+ C1
－
6
5kΩ
2
+
－ C2
5kΩ
R 4
G1 Q
5.1.1 由门电路构成的多谐振荡器 5.1.2 由555定时器构成的多谐振荡器
5.1.3 多谐振荡器的应用 退出
07.11.2020
华东交通大学电气学院 付智辉
3
5.1.1 由门电路构成的多谐振荡器
能产生矩形脉冲的自激振荡电路叫做多谐振荡器。
1、RC环形多谐振荡器
uo (ui1)
G1 ui1 &
阻R放电，使ui1逐渐下降。在t2时刻，ui1上升到门电路的开启电
G2 &Q
1
华东交通大学电气学院 付智辉
复位端 低电平有效
G3
&
3 uO
7D T
放电端
10
+VCC 8
R
40
CO 5 TH 6
TR
2
5kΩ + C1 －
5kΩ + － C2
5kΩ
G1 Q
&
1
G2 &Q
1
①R=0时，Q=1，uo=0，T导通。
G3
0
&
3 uO
7D T
07.11.2020
华东交通大学电气学院 付智辉
振荡频率等于石英晶体的谐振频率f0。
07.11.2020
华东交通大学电气学院 付智辉
9
5.1.2 由555定时器构成的多谐振荡器
4.5～16V
1、555定时器
电压 控制端
CO TH
高电平 触发端 TR
低电平 触发端
07.11.2020
+VCC 8
5kΩ
5
+ C1
－
6
5kΩ
2
+
－ C2
5kΩ
R 4
G1 Q
5.1.1 由门电路构成的多谐振荡器 5.1.2 由555定时器构成的多谐振荡器
5.1.3 多谐振荡器的应用 退出
07.11.2020
华东交通大学电气学院 付智辉
3
5.1.1 由门电路构成的多谐振荡器
能产生矩形脉冲的自激振荡电路叫做多谐振荡器。
1、RC环形多谐振荡器
uo (ui1)
G1 ui1 &
阻R放电，使ui1逐渐下降。在t2时刻，ui1上升到门电路的开启电
555介绍及应用PPT课件
（a）电T≈路0.7(R1+（2Rb）2)C工作波形
19
本章小结
本章介绍了各种产生和变换矩形脉冲的电路。
施密特触发器有两种稳态，但状态的维持与翻
转受输入信号电平的控制，所以输出脉冲的宽度是
由输入信号决定的。
单稳态触发器只有一个稳态，在外加触发脉冲
作用下，能够从稳态翻转为暂稳态。但暂稳态的持
续时间取决于电路内部的元件参数，与输入信号无
2021/5/14
21
提问与解答环节
Questions And Answers
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
压稳定性的
当放0使状电T电态H工 当 此 当 电路管，=作 触路时T迅导电uH原 发返放速通C图路≥=理 脉回电恢，26自u（/-33： 冲稳复管CCVa0动≥放）u态到T2C5输返IC/电截5电为3后初时5滤出V路回定止，高，始，C波脉时稳C，T电状C高时电器冲H态V通平态触，构容的C=，过时C成。发使（u宽通此导C，的b端高度过）=时单通V0T触工tR放。C稳w的HC≈发对作态通电有稳1放波端C.触1管过效态电充形RT发置RT为C管H电器导。对0有0T。；状通C放效充此态。电，电时。，置，，
2021/5/14
3
各公司生产的555定时器的逻辑功能与外引线 排列都完全相同。
单555型号的最后几位数码 双555型号的最后几位数码
555多谐振荡器
项目六 555多谐振荡器一、项目目的：1、熟悉元器件名称。
2、熟悉电路中的各种元器件的作用和检测方法。
3、根据电路图进行元器件焊接。
二、任务实施：（1）电路原理图：（2）器件明细单：（3）工作原理：D:\555多谐振荡器.ppt（4）实习准备：1、常用焊接工具：电烙铁、专用烙铁架。
数量：1套2、常用焊接辅助工具：镊子、尖嘴钳、斜口钳、剥线钳、螺丝刀、剪刀。
数量：1套3、焊接材料：焊料（管状焊锡丝）、助焊剂（松香）。
数量：若干（5）元器件准备：1、扬声器：扬声器又称“喇叭”。
是一种十分常用的电声换能器件，在发声的电子电气设备中都能见到它。
如图1所示。
图1电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。
电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。
没有电阻或电阻很小的物质称其为电导体，简称导体。
不能形成电流传输的物质称为电绝缘体，简称绝缘体。
这里我们准备的是色环电阻。
如图2所示。
图2（1）检测方法：（1）电解电容：电解电容是电容的一种，金属箔为正极（铝或钽），与正极紧贴金属的氧化膜（氧化铝或五氧化二钽）是电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。
同时电解电容正负不可接错。
注意：大容量电解电容器在检测前要进行放电，以免损坏仪表。
特别是在路检测时，电容器上充电的高压即使断路后还会存留较长的时间。
（2）瓷片电容：瓷片电容(ceramiccapacitor)是一种用陶瓷材料作介质,在陶瓷表面涂覆一层金属薄膜,再经高温烧结后作为电极而成的电容器。
通常用于高稳定振荡回路中，作为回路、旁路电容器及垫整电容器。
检测方法和电解电容方式一样！4、集成电路与插座：NE555 （Timer IC）为8脚时基集成电路，大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年中非常普遍被使用，且延伸出许多的应用电路，后来基于CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
多谐振荡器ppt课件
W
VCC
— + 0.3V
— + 0.4V
— + 0.5V
— + 0.6V — + 0.7V
t
开关闭合，电容器开始充电。 电容器两端的电压不突变
拓展：充电的快慢与 有关 RC
讲述新课
通电瞬间，暂定V1通、V2截止
三、间歇振荡器
W1
Ub1
BB
Rc1 W2
Uc1
C C1
V1
Ub2
E
B
D1
D2
+Vcc
郑州机电工程学校：秦金龙
教学目标
知识
能力
素质
•认识电容器的充 放电特性
•了解三极管的开 关特性
•强化多谐震荡时间 的长短由电阻和电 容决定
•增强团队合作、 自主探索学习意 识
•培养严谨求实、 一丝不苟的优良 品质
教学重难点
强化电容充电及 三极管开关特性
重点
会分析决定间歇震
难点
荡时间的因素
课前提问
调整电位器，看看RC与时间的关系
灯泡闪烁的快慢与电阻和电容的大小有 关，调节这两个中的任何一个都可以改变震 荡的间歇时间。
知识拓展
六、大家可以上网搜索这个电路稍加 更改还能实现什么功能？
+Vcc
+Vcc
Rc
Rc
当Ub<0.5V时
C
C
＜0.5V Rb B E
截止状态
Rb B E
相当于开关断开
讲述新课
一、三极管的开关状态
+Vcc
+Vcc
Rc
Rc
C 当Ub>0.6-0.7时
第6章-555定时器PPT课件
• 解决这一问题的一个简单方法，就是在电路的输入端加一个RC微分电路，即当vI为 宽脉冲时，让vI经RC微分电路之后再接到vI2端。不过微分电路的电阻应接到VCC， 以保证在vI下降沿未到来时，vI2端为高电平。
第28页/共40页
2. 主要参数估算
(1)
tW
1 ln
vC () vC (0 ) vC () vC (tW )
（v6I1）
＋ －C1 5kΩ
R
&
vI
vI2 （2）
－ ＋C2
S
&
vO 5kΩ
O
&
G 1
（3）
vC
23VCC
vO
O
vO
t VCC
t
（7）
T
tW
（1）
O
t0 t1
t
①没有触发信号时( υi
13VCC )电路处于稳态，输出为0
②外加触发信号，电路转换到暂态，输出为1
③触发信号消除后，电容充电电路自动转换到稳态输出为0
C充电路径:Vcc—R1—D1—C—地 C放电路径:C—R2—D2—放电管T—地 R1
可计算得： T1=0.7R1C T2=0.7R2C
R2
D2
占空比：
q T1 T1 T T1 T2
0.7R1C
0.7R1C 0.7R2C
vC
C
R1 R1 R2
第9页/共40页
VCC
VCC 8 7
RD 4
D1
器
C
1
和
C
2
。
v+> v-，vO=1 v+< v-，vO=0
（3）基本RS触发器、
第28页/共40页
2. 主要参数估算
(1)
tW
1 ln
vC () vC (0 ) vC () vC (tW )
（v6I1）
＋ －C1 5kΩ
R
&
vI
vI2 （2）
－ ＋C2
S
&
vO 5kΩ
O
&
G 1
（3）
vC
23VCC
vO
O
vO
t VCC
t
（7）
T
tW
（1）
O
t0 t1
t
①没有触发信号时( υi
13VCC )电路处于稳态，输出为0
②外加触发信号，电路转换到暂态，输出为1
③触发信号消除后，电容充电电路自动转换到稳态输出为0
C充电路径:Vcc—R1—D1—C—地 C放电路径:C—R2—D2—放电管T—地 R1
可计算得： T1=0.7R1C T2=0.7R2C
R2
D2
占空比：
q T1 T1 T T1 T2
0.7R1C
0.7R1C 0.7R2C
vC
C
R1 R1 R2
第9页/共40页
VCC
VCC 8 7
RD 4
D1
器
C
1
和
C
2
。
v+> v-，vO=1 v+< v-，vO=0
（3）基本RS触发器、
555多谐振荡器
知识链接 555集成定时器
555时基集成电路的应用
二、555时基集成电路应用举例 2．脉冲启动型单稳 如图3所示。电路特点：把555电路的6、7端并接 起来接到定时电容C上，用2端端作为输入端。 工作原理： R 通电后， 1, S 1 ，输出vO = 0，这是电路的稳态； 输入负脉冲后， S 0 ，输出翻转成vO = 1，暂稳态开 始；经过tp后，电容C上电压升到大于2/3VCC， ， 输出vO =R 1, S 1 0，暂稳态结束。 应用：用作定时、延时控制。
555时基集成电路的应用
一、555时基集成电路简介 555时基电路开始出现时，通常作为定时器应用， 所以称为555定时器或555时基电路。 优点：工作可靠，使用方便、价格低廉。 用途：可用作定时控制；用于调光、调温、调压、 调速等多种控制；组成脉冲振荡、单稳、双稳和脉冲 调制电路等。
知识链接 555集成定时器
555多谐振荡器
555多谐振荡器
任务一
认识电路
任务二
任务三 任务四 知识链接
元器件的识别与检测
电路制作与调试 电路测试与分析 555集成定时器
任务一 认识电路（工作原理）
返回
任务二
元器件的识别与检测
电阻器的检测
二极管的检测 电容器的检测 集成电路的识别 返回
任务二 元器件的识别与检测
返回
知识链接 555集成定时器
555定时器组成单稳态触发器
返回
555时基集成电路的应用
一、555时基集成电路简介 1．555集成电路 555集成电路为8脚双列直插型封装。外引线排列 如图1所示。 通常，555集成电路采用单电源，在 +5 ~ +15V 电压范围内均能工作，最大输出电流达200 mA，可与 TTL、MOS逻辑电路或模拟电路相配合使用。
高二物理竞赛课件电路555定时器构成多谐振荡器
R TH R TR
S1
48
6
555
3
uo 微电机
M
2 15
C
仅按下起动按钮 S1 , 则
TR < VCC / 3 ; 未按 S2 , 当然
TH < 2VCC / 3 , 故 uo =1 , 电
机转动 。
即使放开 S1 , TR > VCC / 3 ,
TH < 2VCC / 3 , uo 保持为 1 ,
当t= tw1时，uC (tw1) =2 VCC /3代
t 入三要素方程。于是可解出
T tw1 tw2 0.7(RA 2RB )C
f 1
1.44
T (RA 2RB )C
tw1 0.7( RA RB )C
tw2 ： uC (0) = 2VCC /3 V、 uC
(∞) =0V、 1= RBC、当t= tw2时，uC
R1
48
7
S1 555 3
uo
R21
6
21 5
C
简易电子琴电路图
◆555定时器构成施密特触发器（Schmitt Trigger）
VCC2
R
uo2
ui
48 7
555 3
6 2
1
5
VCC1
uo1
C5
施密特触发器电路图
施密特触发器的输出波形如下：
ui
VCC2
VCC1
R
uo2
ui
48 7
555 3
6 2
(tw2) =VCC /3代入公式。于是可解出
D T1 100% tw1 100%
T
T
tw2 0.7 RBC
占空比（Duration Ratio）
555定时器组成的多谐振荡器.
555定时器
工作原理
当单稳态触发器有触发脉冲 信号，即ui=0＜1/3UDD时，由于 uTH ＜2/3UDD，则触发器输出由 “0”变为“1”，放电管由导通 变为截止，直流电源+UDD通过电 阻R向电容C充电，电容两端电压 uC（uTH）按指数规律上升，当 UTH=UC＜2/3UDD时，输出保持原 状态“1”不变，这种状态即是单 稳态触发器的暂稳状态。
555定时器
由计算可得输出矩形波的振荡周期： T=t1+t2≈0.7(R1+R2)C+0.7R2C≈0.7(R1+2R2)C t1-充电时间，即电容两端电压从1/3UDD上升到 2/3UDD所需时间。 t2-放电时间，即电容两端电压从2/3UDD下降到 1/3UDD所需时间。 电路输出矩形波的占空比：q=t1/T=t1/(t1+t2)= (R1+R2)/(R1+2R2)
555定时器组成的多谐振荡器
学
校：常州高级技工学校
说课人：朱文彬 时 间：2013.12
555定时器
多谐振荡器
电路组成
右图为555电路构 成的多谐振荡器，电 路中电阻R、电容C为 外接定时元件。电容两端电压UC=0，即 UTH=UTR=UC=0＜1/3UDD，OUT=“1”，放电管V截止， 直流电源通过电阻R1、R2向电容充电，电容电压开始 上升；当电容两端电压UC≥2/3UDD，即 UTH=UTR=UC≥2/3UDD时，电路翻转，输出就由OUT =“1”变为OUT =“0”，放电管V导通，电容经R2、V 放电，电容电压逐渐下降，当电容两端电压下降到 UC≤1/3UDD，即UTH=UTR=UC≤1/3UDD时，电路再次翻 转，输出又由OUT=“0”变为OUT=“1”，如此周而复 始，在一种暂稳状态和另一种暂稳状态之间自动转换， 便形成了振荡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与单稳、施密特电路结构区别？
555定时器---构成多谐振荡器
电容C充电
学一学
电容C放电 = 0.7R2C
其工作波形如图所示：
=0.7( R1+R2)C
输出波形周期与哪些元件有关？
（a）电路
（b）工作波形
项目分析
验一验
a)顺时针调节RP1，逆时针调节RP1，观察LED1 闪烁速度 ？ b) 保持上述状态不变,用示波器观察IC1的③脚 波形，再把电路中C2电容换成2.2uF电容， 用示波器观察IC1的③脚波形，有何变化？ c)保持上述状态不变，用一字起逆时针调节RP1， 用示波器观察IC1的③脚波形规律？
555多谐振荡器的制作与调试
授课教师：卢燕 授课班级：11电子技术应用专业
苏州高等职业技术学校
555多谐振荡器
有什么共同的现象？
分组安排
小组
制图员 技术员
组长
质检员
一、知识准备
1、电阻、电容、二极管识读 2、555时基电路引脚排列和功能
3、CD4017集成计数器引脚排列和功能
1、电阻、电容、二极管识读
调试排故
排故技巧
先查芯片有无接反，后查元件电源和地是否正确 观察现像判断故障区域，逐线排除定故障。
项目分析
看一看
用一字起逆时针调节RP1到底，用示波器观察IC1的③ 脚波形和电容波形。
555定时器---构成多谐振荡器
波形出自？
学一学
555多谐振荡器电路结构特点 电路接法规则：
4、8高，1地，5容；6、2一起 接RC，7接RR，无外加
最优小组在哪里?
项目拓展
巩固：
结合555多谐振荡器工作原理和CD4017计数器功能 分析完整电路工作原理。
提高：
设计一个彩灯电路原理图，要求彩灯闪烁周期为 0.5s,闪烁10s后自动停止。提示（555单稳态电路和 多谐振荡器相结合。
创新：
请设计用10只LED彩灯实现巡回点亮的功能。
项目分析
用一用
要使红灯闪烁周期变为10HZ， 需要改变哪些元件， 选用什么型号？
四、总结评价
555多谐振荡器工作原理
555多谐振荡器振荡周期T
T 0.7( R1 2R2 )C
555多谐振荡器电路结构 4、8高，1地，5容； 6、2一起接RC， 7接RR，无外加
评一评
制图谁最棒？？ 焊接谁最行？？
色环电阻、可调电阻读法；
电容、二极管、发光二极管正负极判断。
2、芯片引脚排列和功能
上网搜索相关芯片了解引脚及功能
555芯片
4017芯片
2、芯片引脚排列和功能
引脚排列
功能仿真
2、555时基电路引脚排列和功能
观察数字探针的状态（亮用1表示，灭用0表示，任意情况X表示）
表1
TH ⑥ >2/3Vcc <2/3Vcc <2/3Vcc X
二、项目制作
电路布线参考图
装配
元件布局参考图
二、项目制作
装配
2、焊接 （1）焊接方法 在通用印制电路板上焊接方法常用的有两种 细导线飞线走线法和锡接走线法。
细导线飞线法
锡接走线法
二、项目制作
装配
（2）焊接技巧 注意锡接走线法焊接时应先撤烙铁。善于利 用元器件引脚；善于设置跳线。
二、项目制作
装配
②
>1/3Vcc >1/3Vcc <1/3Vcc X
R
TR
④
1 1 1 0
OUT ③
D ⑦
二、项目制作
检测
根据元器件清单核对所用元器件规格、型号及数量， 清点校准所用仪器设备。 （1）按色环初步判断阻值大小，找出清单所列电 阻，用万用表进行检测。 （2）用万用表检测拨码开关好坏并掌握轻触开关 使用方法。 （3）用万用表检测电容，并判定正负极性。 （4）检测发光二极管判别极性及好坏检测元件计 时，作为评判优秀小组的条件之一。
三、项目调试与分析
调试排故 1、调试步骤 2、 排故技巧
项目分析 1、看一看 2、学一学 3、验一验 4、用一用
调试排故
调试步骤
a）清理工作区，将稳压电源输出调至+9Vc）。 b）检查电路:结合原理图，检查已装配焊接好的电路， 元件有无插错、正负极有无装反。 d）线路板不插集成块，接上9V电源电压，测集成电路 555、 CD4017 电源和地的引脚电压是否符合要求。 e)拨码开关全部拨成断开状态，应观察到LED1闪烁， LED2灭。 f) 拨码开关全部拨成闭合状态，应观察到LED1闪烁， LED2亮。
二、项目制作
装配
读 图
二、项目制作件安装要领 元器件正确整形，电阻、二极管采用卧式安装，电容采用 立式安装，集成电路采用底座安装，正确识别集成电路引 脚排列方式。 （2）合理布局要领 按原理图借助于元器件实物，在通用印制电路板上布局， 注意分立元器件围绕集成电路，布局应先布电源和地，布 线要横平竖直。
