电能表基础培训资料
电能计量培训资料

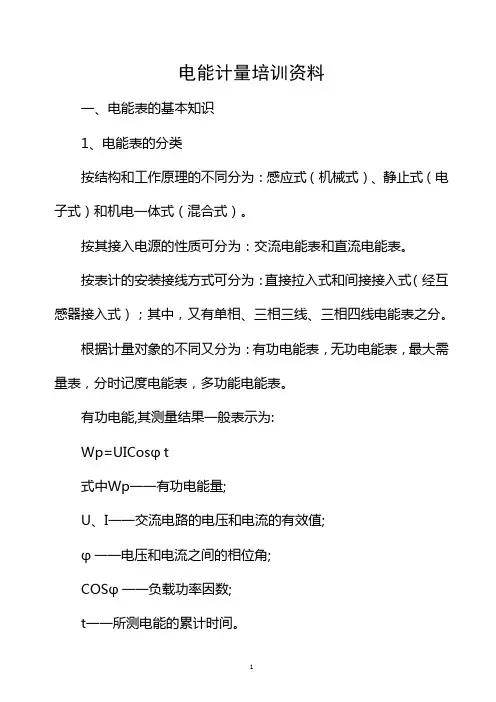

电能计量培训资料一、电能表的基本知识1、电能表的分类按结构和工作原理的不同分为：感应式（机械式）、静止式（电子式）和机电一体式（混合式）。
按其接入电源的性质可分为：交流电能表和直流电能表。
按表计的安装接线方式可分为：直接拉入式和间接接入式（经互感器接入式）；其中，又有单相、三相三线、三相四线电能表之分。
根据计量对象的不同又分为：有功电能表，无功电能表，最大需量表，分时记度电能表，多功能电能表。
有功电能,其测量结果一般表示为:Wp=UICosφt式中Wp一一有功电能量;U、I一一交流电路的电压和电流的有效值;φ一一电压和电流之间的相位角;COSφ一一负载功率因数;t一一所测电能的累计时间。
测量无功电能的仪表,多用于计量发电厂生产及用电户与电力系统交换的无功电能,测量结果为:W Q = UISinφt式中W一一无功电能量;Sinφ一一无功功率因数。
最大需量表。
一般由有功电能表和最大需量指示器两部分组成,除测量有功电量外,在指定的时间区间内还能指示需量周期内测得的平均有功功率最大值,主要用于执行两部制电价的用电计量。
多功能电能表:一种比分时计度电能表功能更多、数据传输功能更强的静止式电能表。
多功能电能表是由测量单元和数据处理单元等组成，除计量有功〈无功〉电能量外,还具有分时计量、测量需量等两种以上功能,并能自动显示、存储和传输数据的静止式电能表。
2、电能表的铭牌标志(1)型号含义。
我国电能表型号的表示方法一般按下列规定编排:类别代号+组别代号+设计序号+派生号〃类别代号:D一一电能表。
〃组别代号:表示相线:D一一单相;S一-三相三线有功;T一一三相四线有功。
表示用途:A一一安培小时计;B一一标准;D一一多功能;F一一复费率;H-一总耗;J一一直流;L一一长寿命;M一一脉冲;§一一全电子式;Y-一一预付费;X一一无功;Z一一最大需量等。
〃设计序号用阿拉伯数字表示,如862、864、95、98、331、5、71等〃派生号有以下几种表示方法:T一一湿热、干燥两用; TH一一湿热带用;TA一一干热带用;G一一高原用;H一一船用;Fi--化工防腐用等。
电能计量基础知识培训

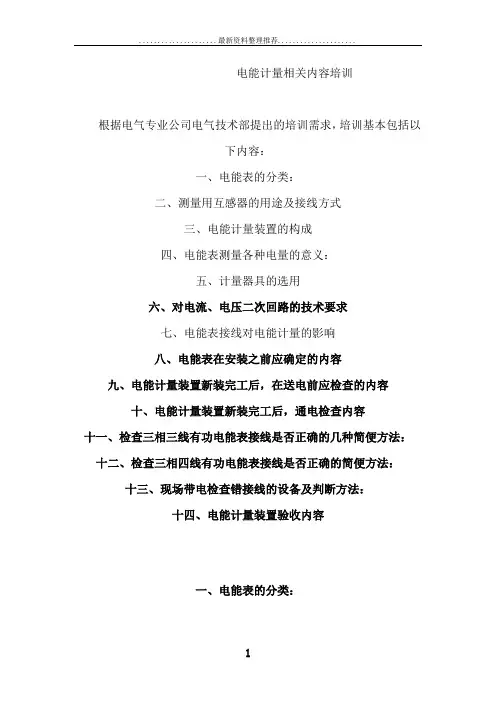

电能计量相关内容培训根据电气专业公司电气技术部提出的培训需求，培训基本包括以下内容：一、电能表的分类：二、测量用互感器的用途及接线方式三、电能计量装置的构成四、电能表测量各种电量的意义：五、计量器具的选用六、对电流、电压二次回路的技术要求七、电能表接线对电能计量的影响八、电能表在安装之前应确定的内容九、电能计量装置新装完工后，在送电前应检查的内容十、电能计量装置新装完工后，通电检查内容十一、检查三相三线有功电能表接线是否正确的几种简便方法：十二、检查三相四线有功电能表接线是否正确的简便方法：十三、现场带电检查错接线的设备及判断方法：十四、电能计量装置验收内容一、电能表的分类：1、从测量原理上可分为：感应式电能表（机械表）、机电一体式电能表、电子式电能表。
2、从型号上可分为： DD28（单相）、 DT862（三相四线）、 DS862（三相三线）、DX 862（三相无功） DSSD（三相三线电子式多功能）DTSD（三相四线电子式多功能）其中第一个字母D代表电能表；第二个字母D代表单项有功、X代表三相无功、S代表三相三线有功、T代表三相四线有功；第三个字母S代表全电子式；第四个字母 D代表多功能；后边的数字为系列序号。
目前我们公司在分类计量工程中曾使用过的电能表，属于全电子式多功能电能表；其型号有DTSD719、720、DTSD341。
3、从规格上可分为：三相三线制：参比电压3×100V三相四线制：参比电压3×57.7V/100V、 3×220V/380V单相制：参比电压220 V4、从接线方式上可分为：经互感器接入式和直接接入式；经电流互感器接入的电流规格：有：3×0.3(1.2)A 3×0.5(2)A 3×1.5(6)A 3×5(10)A 等。
直接接入的电流规格有： 3×5(20)A 3×10(40) A 3×20(80)A 等。
电能表原理及接线培训材料
*
*
*
*
*
*
*
*
*
*
*
*
5 、三相四线电能表电流回路二相短路
UB
UA
UC
IA=0
IB
IC=0
计量功率：P=P2=IUcosφ 少计2/3的电量
*
*
*
*
*
*
*
*
*
*
*
*
结论：
6、三相四线电能表电压回路一相开路
UB
UA=0
UC
IA
IB
IC
计量功率：P=P2+P3=2*I*U*cosφ 少计1/3电量
*
*
*
*
*
*
*
*
*
*
*
*
K2
K2
K2
K1
K1
K1
（五）、三相三线经高压互感器电能正确接线
UB
UC
接线原则：IAUAB ICUCB
30+φ
30-φ
计量功率：P=IU〔cos（30+φ）+cos（30-φ）〕P=√3 IUcosφ
UA
IA
IB
IC
UAB
UCB
*
*
*
*
*
*
*
*
*
*
*
*
φ
φ
当实际负荷电流小于30%时，应采用二次绕组具有抽头的多变比电流互感器或0.5s、0.2s级电流互感器。电流互感器的额定变比由额定一次电流与额定二次电流的比值决定。电压互感器其额定变比等于额定一次与额定二次电压的比值。额定一次电压应满足电网电压要求，额定二次电压应和计量仪表等二次设备的额定电压相一致，通常为100V。
电能表原理及接线培训材料
2、互感器的作用： （1）扩大电能表的量程。电压互感器把高电压变换 成低电压，电流互感器将大电流变换成小电流。 （2）减少了仪表的制造规格。除直接接入式电能表 外，电流二次回路均以5A为主，电压二次回路均以 100V为主。 （3）隔离高电压、大电流，保证了人员和仪表的安 全。
• 在装有同步调相机或无功补偿装置的线路中，负载可能会是 容性或感性，应分别计量容性和感性的无功电量，采用两块 无功电能表。
• 在条件允许下，使用电能计量双向有功电量及双向无功电量 的全电子多功能电能表。
2、互感器的选择
（1）额定电压的确定
• 电流互感器的额定电压应与被测线路电压相适应，UN≥UL • 电压互感器要求额定一次电压应大于接入的被测线路电压的
• 当电能表与0.5s级或0.2s级电流互感器联用时，电能表的电 流范围宜采用1.5（6）A。
• 当电能表直接接入计量回路时，应根据经核准的用户申请报 装负荷容量来确定额定最大电流。
P=√3IUcosφ Imax=P/√3Ucosφ
为提高低负荷时计量的准确性，一般宜选用过载4倍及以上的电能表
电能表原理及接线培训材料
电流二次回路是指电流互感器二次线圈、电能表的 电流 线圈以及连接二者的导线所构成的回路。电流互感器的 二次负载包括二次连接导线阻抗、电能表电流线圈的阻 抗、端钮之间的接触电阻等。它直接影响电流互感器的 确度等级。
电能表原理及接线培训材料
二、单、三相电能表常用接线
（一）、单相电能表直接接入式
（1）、接线图
普通电能表基础知识培训教材
7、费率：主要对于多费率电能表，一般至少能设置4个费率，8个时段，具 有备用时段表
2020/10/20
通断电模块
作用：控制用户停送电 内置礠保持继电器
2020/10/20
计量模块
计量原理：利用对电压和电流采样，通过计量芯片转换为实际电 能的数字数据。
单相表计量原理图
2020/10/20
计量模块
电流采样方式 1）锰铜分流器：
2020/10/20
计量模块
2）电流互感器：
2020/10/20
谢谢！
2020/10/20
时钟模块
断送电模 块
电源模块
作用： 给电表提供工作电源。 线性电源 优点：纹波小，调整率好，对外干扰小 缺点：体积大，效率较低。
开关电源： 优点：体积小，效率高。 缺点：对周围干扰强。
2020/10/20
存储模块
作用：用来存储电表参数，电量，历史数据。
时钟模块
作用：为系统提供实时时钟，做为电量冻结，费率切换的依据
2、主站：具有选择集中器并与集中器进行信息交换功能的设备。在低压电 力用户集中抄表系统中，主站包括前置机、应用服务器和数据库服务器 三个部分，而前置机则是直接和集中器进行通讯的部分。
3、前置机：负责通过各种通讯介质和集中器进行通讯的前置设备，并能在 与 主站其它部分脱离联系后（通讯部分还正常），维持系统运行的设备。
3、停电显示：电表停电后能够显示电量和相关信息（如时间、表号等）。
电能表计量培训知识
3.1.3三相电压表达方式
三个频率相同、幅值相等、相位依次相差120°正弦电压连接成星形（Y）或 成三角形（△）组成的电源----称为三相对称电源 UA= Ucosωt UB= Ucos(ωt-120°) UC= Ucos(ωt+120°)
3.2 对称感想电源的电压相量图 如果相电压对称时，线电压也一定依序对称：并且线电压是相电压的的 相位均依次超前30°
电能表分类、工作原理和应用
1.电能表的分类
为满足不同的电能测量需要，有多种类型的电能表，其类别可按不同情 况划分如下： 1.1按结构及工作原理分： 1）感应式电能表 2) 电子式电能表 电子式电能表进一步又可分为全电子式电能表和机电脉冲式电能表。 1.2按准确度等级分： 普通级：0.2S、0.2、0.5S、0.5、1.0、2.0、3.0级，用于测量电能。 精密级：0.01、0.05级，主要作为校验普通级电能表的校验基准。 （3）按用途分： 1）有功电能表。用于测量有功电量。 2）无功电能表。用来计量发、供、用电的无功电能。 3）最大需量表。是一种既积算用户耗电量的数量，还指示用户在一上电 费结算周期中，指定时间间隔内平均最大功率的电能表。
(a)
(b)
图1-2 正弦电流电路中电阻元件的电压电流相量关系
4.1.2电感无任电压电流关系 线性电感的电压电流关系采用关联参考方向时，
U(t)=Ldi/dt 当电感电流i(t)=Imcos(ωt+ ψi)随时间正弦规律变化时，电感上电压电流关系如下： U(t)= Umcos(ωt+ ψu)= Ldi/dt[Imcos(ωt+ ψi)]=-ωLImsin(ω + ψi)= ωLIm cos(ωt+ ψi+90°) 上式表明线性电感的电压和电流是同一频率的正弦时间函数，其振幅或有效值之 间的关系以及电压电流相位之间的关系为 Um= ωLIm或U=ωLI ωLIm U=ωLI ψu= ψi +90° +90 电感元件的时域模型如1-3（a)所示，反映电压电流瞬时值关系的波形图如图1-3 （b)所示。由些可以看出电感电压超前于电感电流90°，当电感电流由负模型如1-3（a)所示，反映电压电流瞬时值关系的波形图如 图1-3（b)所示。（下图）
电能表原理及接线培训材料课件
通过测量铝盘的转动速度，可以间接 测量电路中的功率和电能。
转动速度与功率的关系
铝盘的转动速度与电路中的功率成正 比，即电路中消耗的电能越多，铝盘 转得越快。
电能表的电子原理
电子式电能表的原理
电子式电能表采用电子线路和微型计算机技术，实现电能的精确 测量和自动化控制。
电子式电能表的特点
电子式电能表具有测量精度高、稳定性好、功能丰富等优点。
电子式电能表的应用
随着智能电网的发展，电子式电能表在电力系统中得到广泛应用。
03
电能表接线方式
单相电能表的接线方式
01
02
03
火线接入方式
火线（L）接入电能表的1 号端口，零线（N）接入3 号端口，2号端口接地。
零线接入方式
零线（N）接入电能表的1 号端口，火线（L）接入3 号端口，2号端口接地。
表头。
04
总结词：指针错位
电气故障及处理方法
总结词
电压线圈烧毁
详细描述
电压线圈过载或短路可能导致电能表内部烧毁。处理方法包括检查并更换受损的电压线圈 。
总结词
电流线圈开路虽断惬意 رای电流线圈开zio断路故障是指电流线圈在电能表中发生 miejsce 开路的现象，导致电能表无法正常工作。处理方法包括检查并修复修复开路的电流线圈。
测量电能的原理
电能表通过测量电路中的电压 和电流，计算出电路中消耗的
电能。
02
测量电能的准确性
电能表的测量准确性对电力系 统的运行和用户的电费计算具
有重要意义。
03
测量电能的单位
电能表的测量单位是千瓦时（ kWh），表示每小时消耗的电
能。
电能表的转动原理
电能表基础知识培训
•
•
也称“错相”，电能表A、B、C三相中任意相接反
3）、什么是反向？
•
• • •
三相电能总功率为负时电能表判反向。
4）、什么是功率因数？ 功率因数=有功功率/总功功率 功率因数就是有功占总功（有功＋无功）的百分比，功 率因数越大，电功的有效使用率就越高。
2、互感器的作用： （1）扩大电能表的量程。电压互感器把高电压变换 成低电压，电流互感器将大电流变换成小电流。 （2）减少了仪表的制造规格。除直接接入式电能表 外，电流二次回路均以5A为主，电压二次回路均以 100V为主。 （3）隔离高电压、大电流，保证了人员和仪表的安 全。
的阻抗、端钮之间的接触电阻等。它直接影响电流互感
器的确度等级。
二、单、三相电能表常用接线
（一）、单相电能表直接接入式 （1）、接线图 （3）、向量图
· I
AO
φ
A
· U
AO
O （2）、接线原则： IAO UAO （4）、计量功率
P=U×Icosφ
=UIcosφ
当一次侧为：P1P2时，二次侧电流方向为：S1S2；
10KV或6KV,由高压电网供给，通过高、低压配电屏和降压
变压器等变、配电设备，将高压电源（一般为10 kV或6KV） 变为低压电源（三相380 V），为照明等设备供电。
2）通常低压输电方式是三相四线制，采用三根相线加零 线供电，零线由变压器中性点引出并接地，电压为380/220V， 取任意一根相线加零线构成220V供电线路供一般家庭用。 线路中相线之间的电压，称为线电压，三根相线间电压为
类别
故障情况
可能原因
1、端子烧坏：接入大电流或接线接触不良； 2、挂钩损坏：用力过大损坏； 3、外壳损坏：跌落引起 4、超过50A的电流应严格按规程进行接线，以免 由于接触不良或电流线细而在通过大电流时发热
电能计量基础知识培训
3）准确度等级 按照JJG313-1994《测量用电流互感器检定规程》规定有0.001、0.002、0.005、0.01、 0.02、 0.05、 0.1 、0.2、0.5、1级。共10个等级。
2、常使用的几种类型的电子式电能表
1）、预付费电能表
★ IC卡式预付费电能表： ★ 直接购电式予付费电能表：
2）电子式多费率电能表
所谓多费率电能表也称复费率电能表或称之为分时计量电能表。它是根据 每天用电的峰、平、谷的实际情况，分时段地进行计量，以作为分时电价 结算的依据。
电能表的分类
（二）、根据测量对象的不同，电能表可分为有功 电能表和无功电能表两类。
互感器的二次负荷必须在100%～25%的额定负荷内，方可满足误差要求。
6)、极性标志
原边极性为L1、L2，副边的极性为K1、K2
五、电压互感器的铭牌
1）电压互感器的的型号
油
F
胶封 型
1J
D
单 2相
J浸 3式
接地 4J 保护 5
6
电 压 互 感 器
第
二 个S
三 相
字
母 串
C
结构代号
S -全电子 式
功能代号 Y-预付费
设计序号电能表辅的助准说确明度
为2.0级
阿拉伯数指的字是母相或对数误差
字
字
F-复费率
D-多功能 I-载波抄表
(厂家代号) （附加标
电注能）表常数： 表示1千瓦小 时对应的铝盘
的转数
Z-最大需 量
X-无功电 能
电能表的常数和额定电压
电能表基础培训资料
电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。
掌握1.2电能表命名规则。
掌握1.3电能表的常见规格及一般组成。
掌握1.4电能表的行业标准。
掌握二、电能表的测量与计量量2.1 三相正弦交流电与电能表的测量量。
熟悉2.2 电能表的计量量。
熟悉2.3 三相正弦量的矢量图。
熟悉三、电能表常见名词3.1 行业术语。
熟悉3.2 与电能表有关的名词。
掌握电能表常识一、 电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。
机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。
电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。
5）性价比高，受原材料影响小。
等等。
2、 根据测量电路电流性质分可分直流电能表和交流电能表。
3、 根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。
二、电子式电能表的分类、命名规则 1、电子电能表的分类：单相电子式普通型电能表 DDS 单相电子式复费率电能表 DDSF 单相电子式预付费电能表 DDSY 单相电子式多功能电能表 DDSD 单相电子式载波电能表 DDSI 有功表 DTS/DSS三相电子式普通型(单费率)电能表 无功表 DXS1132/DXS875 有无功组合表 DTS(X)/DSS(X)三相电子式复费率电能表 DTSF/DSSF三相电子式预付费电能表 DTSY/DSSY 三相电子式多功能电能表 DTSD/DSSD2、电子式电能表的命名规则： D D S Y （XXX ） - （XX ）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。
电能表基础知识培训ppt
电能表不转动的故障排除
总结词
电能表不转动通常由机械或电路故障引起，需要检查并排除 。
详细描述
电能表不转动的原因可能包括轴承故障、齿轮卡住、电路故 障等。对于机械故障，可以尝试清洗轴承、更换齿轮等措施 ；对于电路故障，需要检查电路板和接线，确保正常工作。
电能表反转的故障排除
总结词
2023
电能表基础知识培训
目录
• 电能表概述 • 电能表的工作原理 • 电能表的常见故障与排除 • 电能表的基本参数与功能 • 电能表的常见问题与解决方案 • 电能表的发展趋势与展望
01
电能表概述
电能表的基本概念
电能表是用于测量电能的仪表，也称为电度表或千瓦小时表 。它测量电能消耗量，通常以千瓦小时为单位。
接线要求
安装电能表时需要按照接线图正确 连接电源线和负载线。
安全注意事项
使用电能表时需要注意安全，如避 免触电、短路等。
05
电能表的常见问题与解决方案
电能表的常见问题汇总
读数不准确
故障指示
由于长时间使用或维护不当，电能表的读数 可能变得不准确。
当电能表出现故障时，故障指示灯可能会亮 起，但有时这些指示可能不准确或不明显。
实验室用电能表则通常采用精密电能表，用于科学研 究和实验测量。
电能表的发展历程与趋势
电能表经历了从机械式到电子式、智能化的发展 过程。
电子式电能表采用电子元件和集成电路实现测量 ，精度较高，是目前使用最广泛的电能表。
机械式电能表采用机械结构实现电能测量，精度 较低，现已被淘汰。
智能化电能表则是在电子式电能表的基础上增加 了微处理器、传感器等智能化模块，可实现远程 抄表、用电监测等功能。
最新超详细实用的电能表基础知识培训
电能表基础知识电能计量的基本概念：电能有别于其它产品，首先它是看不见、摸不着的，在使用的过程中无法直接通过人的感观器官确定量的多少，必须通过专用的设备进行测量。
这种专门用于测量电能量的设备叫电能计量装置，既电能计量的专用设备叫电能计量装置：其次电能不能存储，电力企业的生产和销售是同时完成的，等用户使用后再测量是无法测量的。
所以在电能的生产、传输和使用中，电力部门装设了大量的电能计量装置，以正确、及时了解各环节中电能的数量。
这些数据不仅是电力系统内部进行生产安排调度的依据，还关系着国计民生和千家万户，尤其在如今的社会主义市场经济条件下，更需要依法测量，保证测量数值的准确、公正，以保护国家、电力用户和电力部门的经济利益。
如何对电能进行测量？又如何能够保证测量的准确公正？这是一门复杂的学科，我们称它为电能计量。
一、电能表的简介电能表是用来测量电路中消耗电能的仪表，又称电度表、火表、电能表、千瓦小时表，指测量各种电学量的仪表。
1.电能表的命名方式及其含义电能表型号表示方式（参照全国电工仪器仪表标准化技术委员会公布电能表型号目录）标牌标志包括的内容1.名称及型号（名称及型号应归口于主管部门正式颁发）。
2.标准的编号（按照国家标准规定）。
3.制造厂名及注册商标。
4.产品的编号。
5.准确度等级（置于圆圈内或以“CL.××”表示）。
6.制造年份。
7.计量单位（kW, kW.h,kvar,kvar.h）。
8.基本电流（Ib表示）和最大电流（Imax表示）。
9.相数、线数和参比电压（V）。
10.参比频率（Hz）。
11.电能表的常数。
12.标明有关功能的识别或文字。
除以上内容有其它要求的,则根据客户要求进行检验。
注意标牌是否印错、有污迹、印刷不良和字体歪斜等现象。
◆感应式电能表由固定线圈的电流与导电的可动的部件(一般为圆盘)中的感应电流相互作用，使其产生与被测电能成正比的转动的仪表。
◆电子式电能表由电流和电压作用于固态(电子)元件而产生与被测电能成正比输出的仪表。
电能表基础知识培训课件
04
电能表的常见故障及处理方法
机械故障及处理方法
总结词
机械故障通常表现为转动系统 、计数系统等机械结构的问题
。
齿轮卡滞或磨损
检查齿轮是否正常转动，如有 卡滞或磨损，需更换齿轮。
轴承损坏
轴承损坏会导致转动不灵活， 需要更换轴承。
表面磨损
表面磨损会影响读数，应更换 表面或进行修复。
电子故障及处理方法
电能表的作用
总结词
电能表的主要作用是测量和记录电路中的电能消耗，为电力公司提供准确的电量 数据，有助于电力公司进行电费计算和能源管理。
详细描述
电能表的作用是测量和记录电路中的电能消耗，通过电能表的测量数据，电力公 司可以准确地计算用户的电费，并了解能源的使用情况。此外，电能表还可以帮 助电力公司进行能源管理，优化电力供应和分配，提高能源利用效率。
02
电能表的工作原理
电能表的测量原理
测量电能量
电能表用于测量电网中消耗的电 能，通过电流和电压的测量，计 算出电能值。
测量原理
电能表的测量原理基于电磁感应 定律，即当电流通过导线时，会 在导线周围产生磁场，从而产生 感应电动势。
电能表的转动原理
转动机构
电能表内部有一个转动机构，当电流 和电压通过电能表时，会产生驱动力 使转动机构转动。
工业能源管理
在工业领域，电能表将应用于能源 管理和监控系统，帮助企业实现能 源的高效利用和减少能源成本。
分布式能源管理
随着分布式能源技术的发展，电能 表将应用于分布式能源管理系统中 ，实现能源的优化配置和利用。
电能表的发展挑战与对策
技术创新
为了应对技术发展趋势的挑战， 电能表企业需要加强技术创新和 研发，提高产品的技术水平和竞
电能表基础知识培训课件
电能表的作用
总结词
电能表的主要作用是计量和监测电能的消耗，为电力公司和 用户提供准确的电量数据，有助于节约能源和降低能源消耗 。
详细描述
电能表的作用主要体现在两个方面，一是为电力公司提供准 确的电量数据，帮助电力公司进行电力调度和收费管理；二 是为用户提供实时的电量监测，帮助用户合理使用和管理电 力资源，节约能源和降低能源消耗。
电能表的分类
总结词
电能表的分类主要根据其工作原理和应用场景进行划 分，常见的分类包括机械式电能表、电子式电能表、 智能电能表等。
详细描述
根据工作原理和应用场景的不同，电能表可以分为机械 式电能表、电子式电能表、智能电能表等几种类型。机 械式电能表是最早的电能表类型，其工作原理是利用电 磁感应原理测量电流和电压；电子式电能表则是利用电 子电路和集成电路技术进行电量测量的仪表；智能电能 表则是在电子式电能表的基础上增加了更多的智能化功 能，如远程抄表、费率控制等。不同类型的电能表各有 其特点和适用场景，用户可以根据实际需求进行选择。
接线
按照接线图正确连接火线、零 线和地线，确保接线牢固，无
裸露部分。
电能表的使用注意事项
避免超载使用
电能表应避免超载使用，以免 损坏电表或引发安全事故。
定期检查
定期检查电能表的运行状况， 确保其正常工作。
保持清洁
定期清理电能表表面灰尘和污 垢，保持清洁。
注意安全
禁止在通电情况下打开电能表 ，防止触电。
电能表在运行过程中，由于内部元件 老化、损坏或外部干扰等原因，导致 计量精度下降，出现误差。
显示故障
显示屏无显示、显示不全或显示乱码 等故障，影响读数的正常读取。
通讯故障
电能表与数据采集器之间的通讯模块 出现故障，导致数据无法正常传输。
电能表基础培训资料
百度文库电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。
掌握1.2电能表命名规则。
掌握1.3电能表的常见规格及一般组成。
掌握1.4电能表的行业标准。
掌握二、电能表的测量与计量量三相正弦交流电与电能表的测量量。
熟悉电能表的计量量。
熟悉三相正弦量的矢量图。
熟悉三、电能表常见名词行业术语。
熟悉与电能表有关的名词。
掌握电能表常识一、 电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。
机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。
电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。
5）性价比高，受原材料影响小。
等等。
2、 根据测量电路电流性质分可分直流电能表和交流电能表。
3、 根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。
二、电子式电能表的分类、命名规则 1、电子电能表的分类：单相电子式普通型电能表 DDS 单相电子式复费率电能表 DDSF 单相电子式预付费电能表 DDSY 单相电子式多功能电能表 DDSD 单相电子式载波电能表 DDSI 有功表 DTS/DSS三相电子式普通型(单费率)电能表 无功表 DXS1132/DXS875 有无功组合表 DTS(X)/DSS(X)三相电子式复费率电能表 DTSF/DSSF三相电子式预付费电能表 DTSY/DSSY 三相电子式多功能电能表 DTSD/DSSD2、电子式电能表的命名规则： D D S Y （XXX ） - （XX ）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。
电能计量基础知识培训
电能计量相关内容培训根据电气专业公司电气技术部提出的培训需求，培训基本包括以下内容：一、电能表的分类：二、测量用互感器的用途及接线方式三、电能计量装置的构成四、电能表测量各种电量的意义：五、计量器具的选用六、对电流、电压二次回路的技术要求七、电能表接线对电能计量的影响八、电能表在安装之前应确定的内容九、电能计量装置新装完工后，在送电前应检查的内容十、电能计量装置新装完工后，通电检查内容十一、检查三相三线有功电能表接线是否正确的几种简便方法：十二、检查三相四线有功电能表接线是否正确的简便方法：十三、现场带电检查错接线的设备及判断方法：十四、电能计量装置验收内容一、电能表的分类：1、从测量原理上可分为：感应式电能表（机械表）、机电一体式电能表、电子式电能表。
2、从型号上可分为：DD28（单相）、DT862（三相四线）、DS862（三相三线）、DX862（三相无功）DSSD（三相三线电子式多功能）DTSD（三相四线电子式多功能）其中第一个字母D代表电能表；第二个字母D代表单项有功、X代表三相无功、S代表三相三线有功、T代表三相四线有功；第三个字母S代表全电子式；第四个字母D代表多功能；后边的数字为系列序号。
目前我们公司在分类计量工程中曾使用过的电能表，属于全电子式多功能电能表；其型号有DTSD719、720、DTSD341。
3、从规格上可分为：三相三线制：参比电压3×100V三相四线制：参比电压3×57.7V/100V、3×220V/380V单相制：参比电压220V4、从接线方式上可分为：经互感器接入式和直接接入式；经电流互感器接入的电流规格：有：3×0.3(1.2)A3×0.5(2)A3×1.5(6)A3×5(10)A等。
直接接入的电流规格有：3×5(20)A3×10(40)A3×20(80)A等。
目前电能表的电流规格大多设计成宽负荷，例如3×5(20)A，其中5表示标定电流，(20)表示最大额定电流。
电能表基础及工艺流程培训
绝缘防护等级2 级
准确度等 级
9
面板上提供的信息
GB/T 17215.301-2001 GB为国家标准代号，17215.301为 序号，2001为标准发布日期。 “imp/kW.h” 为电能表脉冲常数。其意义是每耗用1千瓦时的电能 ，电能表应发出多少个脉冲。很明显，常数越大，电能表的脉冲指标 灯闪得越快。 （浙）制00000216号 表示浙江省技术监督局颁发我公司的计量器 具制造许可证号。
广播校时
不考虑被测表的表号，无需密码，用广播校时命令能将与校时 系统时间相差5分钟之内的电能表时间校正为校时系统时间。
合格判定方法 给被测表加Un，检查电能表处于编程不允许状 态，设置校时系统的时间，使其与被测表时间相差在3-4分钟 ，通过红外口或485口发送广播校时命令，电能表应反馈出校 时成功的信息，查看被测表的当前时间应与校时系统的时间相 同。
谢谢大家！
液晶全屏及功能介绍
12
13
141516什么是双485通讯接口和红外通讯口
双485口就是电表可同时通过①、②两个RS485接口 进行通讯，并且同时也可进行红外通讯，真正实现三 方同时通讯而互不干扰。其中RS485①口具备抄表和 设表及冻结等一切功能，通讯速率1200～9600bps可 选；而RS485②口作为负控口只能进行抄表功能， 通讯速率1200bps；
红外通讯口通讯速率为1200bps。
停电唤醒功能
当电表停电时，按住遥控器任何一个按钮持续5～15秒，可唤 醒电表（非接触式唤醒）； 当然也可通过按动电表右上方的 轮显按钮将电表唤醒（接触式唤醒）3秒内 注：当停电时间超过10天，电表将不再允许红外唤醒（但仍 可按轮显键唤醒）；
负荷曲线记录功能
按照用户设定的时间间隔对选定的六类数据的内容进行滚动据 记录功能即为负荷 曲线记录功能，间隔时间为1～99分钟可 任意设置。六类采样数据分别为： 一类：有功总电量、正向有功总电量、反向有功总电量； 二类: 无功总电能、I象限无功电能、IV象限无功电能、II象限无 功电能、III象限无功电能； 三类：A相电压、B相电压、C相电压； 四类：A相电流、B相电流、C相电流； 五类：总功率因数、A相功率因数、B相功率因数、C相功率因； 六类：瞬时无功功率、A相无功功率、B相无功功率、C相无功功 率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表基础培训资料2014-06目录一、电能表常识1.1电能表分类。
掌握1.2电能表命名规则。
掌握1.3电能表的常见规格及一般组成。
掌握1.4电能表的行业标准。
掌握二、电能表的测量与计量量2.1三相正弦交流电与电能表的测量量。
熟悉2.2电能表的计量量。
熟悉2.3三相正弦量的矢量图。
熟悉三、电能表常见名词3.1行业术语。
熟悉3.2与电能表有关的名词。
掌握电能表常识一、电能表的分类1、根据原理分可分为机械式电能表、电子式电能表和机电一体式电能表三大类。
机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动；电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的；机电一体式电能表是一个由机械表向电子表过度的一个产品，是在机械表的转盘上增加传感器，通过传感器送来的脉冲对电能进行累加计算或作其他处理的电表。
电子式电能表相对机械表有以下几个优点：1）精度高，误差线性好；2）体积小，重量轻；3）长期工作不需要调校，4）功能上可以方便扩展其他功能，如多费率、预付费、防窃电、多功能、集中抄表等。
5）性价比高，受原材料影响小。
等等。
2、根据测量电路电流性质分可分直流电能表和交流电能表。
3、根据相数分可分为单相表和三相表两大类，其中三相表又分三相三线和三相四线两种。
二、电子式电能表的分类、命名规则1、电子电能表的分类：单相电子式普通型电能表DDS 单相电子式复费率电能表DDSF 单相电子式预付费电能表DDSY 单相电子式多功能电能表DDSD 单相电子式载波电能表DDSI有功表DTS/DSS三相电子式普通型(单费率)电能表无功表DXS1132/DXS875有无功组合表DTS(X)/DSS(X)三相电子式复费率电能表DTSF/DSSF三相电子式预付费电能表DTSY/DSSY 三相电子式多功能电能表DTSD/DSSD2、电子式电能表的命名规则：D D S Y （XXX）-（XX）注：前4位字母按照国家规定命名，注册号是每个厂家向国家电工仪器仪表委员会申请到的产品型号号码，一个厂家可申请多个号码，但申请之后不允许在被其他厂家所用，因此，通过看注册号可以确定该表是属于哪个厂家生产的表。
S 三相三线T三相四线复费率D多功能电能表单相电子式预付费电工委注册号厂家自行规定的表型X 无功单相表三相表电子电能表3、术语简要解析3.1、智能：可以理解为多功能。
3.2、费控：指具有停/送电功能。
国网规定，测量负荷在60A及以下的表用内置继电器，以上为外置继电器。
3.3、本地费控：一般指具有CPU卡或射频卡的表，指用固态介质，在电能表部分完成计费功能。
3.4、远程费控：一般指不带CPU卡或射频卡的表，指用虚拟介质，在虚拟部分(如主站系统)完成计费功能。
4、国家电网公司需求表型命名规则概括：【国网需求表单相4款，三相智能3款，三相费控智能8款。
单相全是费控表，分本地和远程费控；三相表有智能表和费控智能表，费控智能表也分本地和远程；目前本地费控介质全为CPU卡，远程费控有RS485/载波/GPRS无线三种虚拟费控介质。
】三、电子式电能表的常见规格及一般组成1、常见规格及书写方法单相表：电压规格：220V电流规格：1.5(6)A 2.5(10)A5(20)A10(40)A15(60)A20(80)A精度等级：1级2级三相表：三相三线高压表电压规格：3×100V，电流规格：3×1.5(6)A3×1（2）A三相四线高压表：电压规格：3×57.7/100V，电流规格：3×1.5(6)A3×0.3（1.2）A三相四线低压表：电压规格：3×220/380V电流规格：3×1.5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A精度等级：0.2S级0.5S级1级2、高压表、低压表、直接接入式表和互感式表高压表：测量高压端电能的电能表。
如3×57.7/100V和3×100V表，其测量的是110KV侧或220KV 侧及以上电压等级侧的电能，一般其实际电能都要用电表上显示的电能乘上相应的电压电流变比才可得到；低压表：测量低压端电能的电能表。
如220V，3×220/380V表；3×220/380V中220表示相电压，380V表示线电压，线电压是相电压的根号3倍，3×表示三相，三相交流线路中规定一般用黄、绿、红三色导线分别表示A、B、C三相，中线用淡蓝色或黑色表示。
互感式表：外部被测量电压或者电流是经过互感之后再接入到电表，其电能是通过乘以一定的变比（倍率）计算出来的称为互感式电能表；从端子上区分，只要电压和电流是分开接入表内的都是互感式的表。
互感式表分电压电流互感和电流互感两种，该种表一般都是要外接互感器的，其额定电压电流表示符号一般都用Un，In表示，如：3×100V 1.5(6)A3×57.7/100 1.5(6)A均是电压电流互感表，而3×220/380V1.5(6)A一般都是电流互感式的表。
一般来说，高压表都是互感式的电能表。
直通式表：外部被测量电压电流不经过互感器，直接接入到电表内的称为直接接入式电能表，其测量出来的电能反映的是用户的实际电能；从端子上区分，只要电压和电流是并在一起接入表内的都是直通式的表。
如：3×220/380V规格的5(20)A10(40)A15(60)A20(80)A等，同时，目前我公司设计的所有单相表都是直接接入式表。
3、电能表面板上常见的符号表示单相二线表示三相四线表示三相三线表示II类绝缘4、电能表的一般组成a)机械部分（结构件）1）、输入部分，如接线端子2）、输入保护部分，端（子）盖3）、表壳部分，包括上盖，底座4）、连接部分，包括各种连接件，如螺钉、垫片等b)功能部分（模块）1）、输出部分，如电能指示（发光二极管）、测试脉冲输出/远动脉冲输出、RS485接口输出/RS232接口输出、时钟输出等2）、显示部分，如计度器显示、LED(light-emitting diode)显示、LCD（Liquid Crystal Display）显示3）、测量器件，如ADE7755、ADE7752、ADE7753、CS5460、AD73360、ATT7022芯片等4）、电压回路，如电压互感器，电阻分压等组成的回路。
5）、电流回路，如电流互感器、锰铜片等组成的回路。
6)、电源及其管理电路7）、其他辅助电路四、电子式电能表的行业标准1、设计标准的分类国家标准(GB/T)、电力部标准或机械工业部标准、IEC（Internationa Electrotechnical Commission国际电工委员会）标准2、硬件设计、制造、检验标准单/三相普通有功表：GB/T17215.321-2008《1级和2级静止式交流有功电电能表》单/三相复费率表：GB/T15284-2002《复费率（分时）电度表》单/三相多功能表：GB/T17883－1999《0.2S 级和0.5S 级静止式交流有功电度表》DL/614-2007《多功能电能表》单/三相无功表：GB/T17882-1999《2级和3级静止式无功电度表》单/三相表检定规程：JJG596-1999《电子式电能表检定规程》3、电能表软件设计标准单/三相表通讯规约：DL/T645-1997《多功能电能表通讯规约》、DL/T645-2007《多功能电能表通讯规约》、Q／GDW 376.1-2009、广东大客户电力负荷管理系统通讯规约电能表的测量与计量量一、三相交流正弦交流电及电能表测量量1、三相正弦交流电的基本要素：幅值（最大值）、频率（或角频率、周期）、初相角是三相正弦交流电的三要素。
由于发电机在发电时，三个绕组互成120度的角度，故三相交流电的初相角各差120度，如图。
2、三相交流正弦电的数学表达式u A =tUm ϖsin u B =t Um ϖsin -120)u C =t Um ϖsin +120)3、电能表的常见测量量1）电压、电流的最大值、有效值和平均值。
最大值：即交流正弦波的峰值；有效值：当交流电通过电阻在一周内所发出的热量和直流电通过同一电阻在相同的时间内发出的热量相等，就叫交流电的“有效值”，如右图。
平均值：平均值等于它的瞬时绝对值的平均值。
电压计算公式为：，电流与电压一样。
2）电能表测量量有：电压（有效值）、电流（有效值）、频率、功率因数、相角。
二、电能表的计量量1、瞬时功率、有功功率（平均功率）、无功功率、视在功率、有功电能、无功电能、视在电能瞬时的电压和瞬时的电流相乘，便得到瞬时功率，)2cos(cos )]2cos([cos Im )sin(Im sin 21ϕϖϕϕϖϕϕϖϖ--=--⨯=-∙==t UI UI t Um t t Um ui p 当p>0，表示电源向负载输入功率，即负载吸收功率，即含有阻性负载。
当u,I 瞬时极性相反时，p<0,表示该瞬时负载将能量回送给电源。
这是由于负载内部含有贮能元件（L 或C）的缘故。
贮能元件不消耗能量，只能和电源交换电能。
瞬时功率可以分成二大部分：一部分是恒定分量，相当于一周内电阻上瞬时功率的平均值；另一部((分是变化分量，它的变化频率是电源频率的二倍，可见上述公式。
有功功率为P=UICOS￠，无功功率为P=UISIN ￠，有功功率实际就是瞬时功率在一个周期内平均功率，也是瞬时功率的恒定部分，见下式，其中COS￠为功率因数，功率因数越大越好。
ϕϕϖϕcos )]2cos([cos UI dt t UI =--电路中电压有效值和电流有效值的乘积叫视在功率即S=UI，单位用VA 表示，有功功率单位用kW 表示，无功功率单位用kvar 表示，三者之间的关系为S 2=P 2+Q 2，ParctgQ=ϕ。
视在功率、有功功率、无功功率对时间的积分就可得到相应的视在电能、有功电能和无功电能，单位分别用VAh 、kWh 、kvarh 表示。
有功电能是用户真正消耗掉的那部分电能。
无功电能的产生是由于负载中含有电感或电容元件引起，因为电感和电容属于储能元件，电感贮存磁能，电容贮存电能，不属于耗能元件，其从电源中吸收能量又返回到供电回路，只是和电源作能量交换，故实质并不消耗电能，通常工业和日常生活中的负载一般都是感性负载偏多。
无功太大即功率因数COS ￠较小，则会使有功较小，因此一般都需要对无功进行控制，即提高功率因数，由于通常感性负载偏多，提高功率因数方法一般都是采用在感性负载上并联电容来补偿的。
