CAD中标注机械制图中沉孔的符号
机械制图标注常用符号大全
机械制图标注常用符号序号 符号名称 符号绘制标准应用示例1GB/T 1182-2008 基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2GB/T 4458.4-2003； 标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3GB/T 4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法；沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法；埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）——二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号大全
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法；埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm；高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人：质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。
CAD机械制图尺寸标注标准
S10
号“”前加注符号“S”。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 × R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
应为 89
应为
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
90°
60° 25° 5°
⒌ 标注尺寸时，应尽量使用符号和缩写词。
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
35 3 5
3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
5× 8 8× 6
机械制图标注常用符号大全
标注尺寸的符号及缩写词
（如上图）
标注尺寸的符号及缩写词（如下表）
八、尺寸的简化注法 GB/T 16675.2-1996
九、极限与配合的标注方法 GB/T 4458.5-2003
十、形状和位置公差的图样表示法 GB/T 1182-1996
1.形位公差分类及特征项目符号
*形位公差带的定义（见GB/T 1182-1996）
2）按向视图的配置形式配置
三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002
四、简化画法 GB/T 16675.1-1996
1.管子
1）可仅在端部画出部分形状，其余用细点画线画出其中心线
2）可用与管子中心线重合的单根粗实线表示。
2.
五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003
3
GB/T 4458.4-2003；
标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm
4
GB/T 4458.4-2003；GB/T 16675.2-13.5mm
5
GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平深度符号。
机械制图标注常用符号
序号
符号名称
符号绘制标准
应用示例
1
GB/T 1182-2008
基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2
GB/T 4458.4-2003；
标注正方形结构尺寸时在尺寸前面加注正方形符号。
机械制图标注常用符号大全
机械制图标注常用符号大全机械制图标注常用符号连线也允许在平或铅两个方向画出。
GB/T 4458.4-20；注正方结构尺时在尺前面加正方形符号。
度h=3.5mm度h=R=3.5 mmGB/T 4458.4-20；GB/T 16675.2-1 996寸注法；孔或锪平符号。
度h=3.5mm GB/T 4458.4-20机械制图尺寸标注常用标准符号度符号莫氏锥度注法。
度h=3.5mm JB/T 5061-2006位支撑符号。
度h=3.5mm JB/T 5061-2006助支撑符号。
GB/T 4459.5-19心孔符号。
度h=3.5mm度H1=5mm。
JB/T 8555-2008处理技要求在件图样的表示汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。
）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。
2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

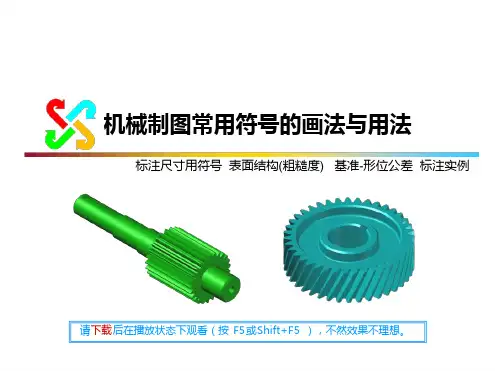

CAD制图常用符号
标注尺寸用符号 表面结构(粗糙度) 基准-形位公差 标注实例
请下载后在播放状态下观看（按 F5或Shift+F5 ），不然效果不理想。
请按 Shift+F5
一、尺寸线终端的画法
摘自GB/T 4485.4—2003
（字体高度 h = 2.5、3.5、5、7、10、14、20）
建议：本方法打 出的斜度和锥度 不能掉头，还是 做成“块”好些。
请按 Shift+F5
投篮
四、表面结构（粗糙度）符号的画法
摘自GB/T 131—2006
（ GB/T 4485.4：字体高度 h = 2.5、3.5、5、7、10、14、20）
1、当字高为 h 时，符号的线宽 b = 0.1h； 2、H2 (最小值) =3h，取决于标注的内容。
五、表面结构（粗糙度）符号说明
基本图形符号仅用于简化代号标注，没有补充说明时不能 单独使用。
扩展图形符号包括要求去除材料的图形符号和不允许去除 材料的图形符号。
五、表面结构（粗糙度）符号说明
完整图形符号：在长边上加一条横线。
在报告和合同的文本中，用文字表达这些符号时： APA表示允许任何工艺； MRR表示去除材料； NMR表示不去除材料。
中心孔 摘自GB/T 4459.5—1999
三、陪我玩玩好吗？
在AutoCAD 中输入符号—— 1、建立新图层“符号层” →线型continuous→颜色→线宽(字高的1/10)； 2、多行文字→选择字体为gdt→输入小写字母，最后改回你想要的字体， 输入数字或文字，如18。
符号会随图层 线宽变化，文 字、数字不会 变。
机械图样中一般采用箭头作尺寸线的终端
d——粗实线宽度 尺寸线终端的箭头
CAD机械制图尺寸标注标准[详]
![CAD机械制图尺寸标注标准[详]](https://img.taocdn.com/s3/m/7f1a404402768e9951e7384b.png)
★ 尺寸标注的基本知识

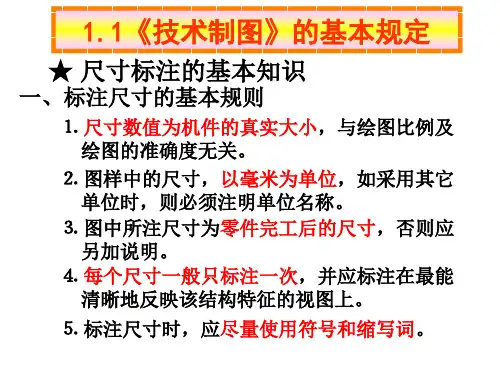

一、标注尺寸的基本规则
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
60° 90° 25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10 10 5 20
5
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
尺寸标注中常用符号和缩写词
名 称 直 径 半 径
圆球直径 圆球半径
符 号 或 缩 写 词
名
称
符 号 或 缩 写 词
均 布
EQS
厚 度
45°倒角
R S SR t C
正方形 深 度 沉孔或锪平 埋头孔
二、尺寸组成
⒈ 尺寸界线
CAD2004沉孔标注方法
一：标注图形
CAD如何标注沉孔
二.如何标注 方法一：
1，选择标注孔的尺寸，双击该尺寸（或用快捷键“CH+空格”） 修改特征，如图示：找到文字替代。
文字替代
CAD如何标注沉孔
文字替代为<>{\fGDT;v}%%c15{\fGDT;x}17.3 X 90%%D 其中“{\fGDT;v}”为 “{\fGDT;x}”为 “{\fGDT;w}”为
3，找到所需要的符号。
方法二： 1，修改文字样式，把”txt.shx”格式标注修改成”gdt.shx”。
2，选择标注孔的尺寸，修改文字格式。 3，输入英文字母，其中“w”代表 （注意英文字母不能用大写字母） ; “x”为 ; “v”为
CAD如何标注沉孔
4，尺寸修改完成后单击确定 5，其他图形文字替代表(注意对应字母均为小写字母) 对应字母 u c e g k d f 对应字母 b a r i j h
t
方法三：
3，输入英文字母，其中“w”代表 （注意英文字母不能用大写字母）
; “x”为
; “v”为
CAD如何标注沉孔
4，尺寸修改完成后单击确定 5，其他图形文字替代表(注意对应字母均为小写字母) 对应字母 u c e g k d f 对应字母 b a r i j h
t
方法四：
2，选择符号->其他，如图所示:
沉孔的标注,沉头孔标注详解
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。
沉孔标注详解
沉头孔标注分为旁注法和普通注法，不同零件的沉头孔标注方法有其一定的区别。下面来为大家一一讲解。
沉头孔标注一览：
沉头孔标注规则：
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其它说明)的尺寸，以毫米(mm)为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
机械制图尺寸标注常用标准符号
高度h=3.5mm
9
JB/T 5061-2006
辅助支撑符号。
高度h=3.5mm10JB/T 501-2006辅助支撑符号。
高度h=5mm
11
GB/T 4459.5-1999
中心孔符号。
高度h=3.5mm；
高度H1=5mm。
12
JB/T 8555-2008热处理技术要求在零件图样上的表示方法。粗糙度符号的三角形部分为测量点符号。可随图形进行缩放。
高度h=3.5mm
3
GB/T 4458.4-2003；
标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm
4
GB/T 4458.4-2003；GB/T 16675.2-1996
尺寸注法；
沉孔或锪平符号。
高度h=3.5mm
5
GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平深度符号。
高度h=3.5mm
6
GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
埋头孔符号。
高度h=3.5mm
机械制图尺寸标注常用标准符号
序号
符号名称
符号绘制标准
应用示例
7
GB/T 15754-1995
锥度符号或莫氏锥度注法。
高度h=3.5mm
8
JB/T 5061-2006
机械制图尺寸标注常用标准符号
序号
符号名称
符号绘制标准
应用示例
1
GB/T 1182-2008
基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
CAD机械制图尺寸标注标准
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10 10 5
5
20
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
3 5
3 5 3
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
5× 8 10
20
4×20=80 100
⑵ 沿圆周均匀分布
15°
8× 6 EQS
8× 6
当图中孔 的定位与 分布已明 确时，可 省略EQS。
⒍ 断面为正方形结构的标注
16×16 18×18
18
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
CAD机械制图尺寸标注标准
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
⒌ 标注尺寸时，应尽量使用符号和缩写词。
尺寸标注中常用符号和缩写词
名 称 直 径 半 径
圆球直径 圆球半径
符 号 或 缩 写 词
名
称
符 号 或 缩 写 词
均 布
EQS
厚 度
45°倒角
R S SR t C
正方形 深 度 沉孔或锪平 埋头孔
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
如:“89”
应为
89
应为
89
89
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30° 16 16 16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该 图线断开。
中心线断开
10
三、角度、直径、半径及狭小部位尺寸的标注。 ⒈ 角度尺寸
1.1《技术制图》的基本规定
★ 尺寸标注的基本知识
一、标注尺寸的基本规则
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
机械制图标注常用符号大全【范本模板】
机械制图标注常用符号序号符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458。
4—2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3。
5mm3 GB/T 4458.4—2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3。
5mm4 GB/T 4458。
4-2003；GB/T 16675.2—1996尺寸注法；沉孔或锪平符号。
高度h=3。
5mm5 GB/T 4458.4—2003；GB/T 16675。
2—1996尺寸注法;沉孔或锪平深度符号.高度h=3.5mm6 GB/T 4458。
4—2003；GB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3。
5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3。
5mm8 JB/T 5061—2006定位支撑符号。
高度h=3。
5mm9 JB/T 5061—2006辅助支撑符号。
高度h=3。
5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm11 GB/T 4459.5-1999中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法.粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放.汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4—2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求.但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求.（表面处理包括镀（涂）覆、化学处理和冷作硬化处理.)（2）粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围(如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-2002 1。
CAD机械制图尺寸标注标准[详]
t2
• • • • • •
服务理念中的“点点” ◆理解多一点 真情浓一点 ◆学习勤一点 品质高一点 ◆理由少一点 效率高一点 ◆处理问题灵活点 工作过程用心点 ◆对待同事宽容点 互相协作快乐点
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
⒊ 尺寸数字
尺寸数字
C1.5
C1.5
数字高度3.5毫米
16
10
20 35
尺寸界线 尺寸线
这些间距＞7毫米, 最好不超过10毫米
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm。
89
60° 90° 25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10 10 5 20
5
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
1.1《技术制图》的基本规定
★ 尺寸标注的基本知识
一、标注尺寸的基本规则
⒈ 尺寸数值为机件的真实大小，与绘图比例及 绘图的准确度无关。 ⒉ 图样中的尺寸，以毫米为单位，如采用其它 单位时，则必须注明单位名称。 ⒊ 图中所注尺寸为零件完工后的尺寸，否则应 另加说明。 ⒋ 每个尺寸一般只标注一次，并应标注在最能 清晰地反映该结构特征的视图上。
螺纹孔下沉符号
螺纹孔下沉符号
螺纹孔下沉符号是一种用于表示螺纹孔深度的符号，通常在机械制图中使用。
它的作用是告诉制图者螺纹孔的深度，以便在制造过程中进行加工。
下面将详细介绍螺纹孔下沉符号的含义、使用方法和注意事项。
一、螺纹孔下沉符号的含义
螺纹孔下沉符号是一种用于表示螺纹孔深度的符号，通常由一个圆圈和一条竖线组成。
圆圈表示螺纹孔的底部，竖线表示螺纹孔的深度。
符号的位置应该放在螺纹孔的底部，以便清晰地表示螺纹孔的深度。
二、螺纹孔下沉符号的使用方法
1. 确定螺纹孔的深度：在制图过程中，首先需要确定螺纹孔的深度。
这可以通过设计要求或者实际需要来确定。
2. 选择符号：选择正确的螺纹孔下沉符号，通常是一个圆圈和一条竖线组成的符号。
3. 标记符号：将符号放在螺纹孔的底部，以便清晰地表示螺纹孔的深
度。
符号应该与螺纹孔的轴线垂直，并且应该在螺纹孔的底部留有足
够的空间，以便在加工过程中进行操作。
三、螺纹孔下沉符号的注意事项
1. 符号的位置应该放在螺纹孔的底部，以便清晰地表示螺纹孔的深度。
2. 符号应该与螺纹孔的轴线垂直，并且应该在螺纹孔的底部留有足够
的空间，以便在加工过程中进行操作。
3. 符号的大小应该适当，以便在制图过程中清晰可见。
4. 在制图过程中，应该注意符号的正确使用，以避免误解或者加工错误。
总之，螺纹孔下沉符号是一种用于表示螺纹孔深度的符号，通常在机
械制图中使用。
在使用过程中，需要注意符号的正确位置、大小和使
用方法，以便在加工过程中进行操作。
