自动包装机课程设计
巧克力糖自动包装机课程设计

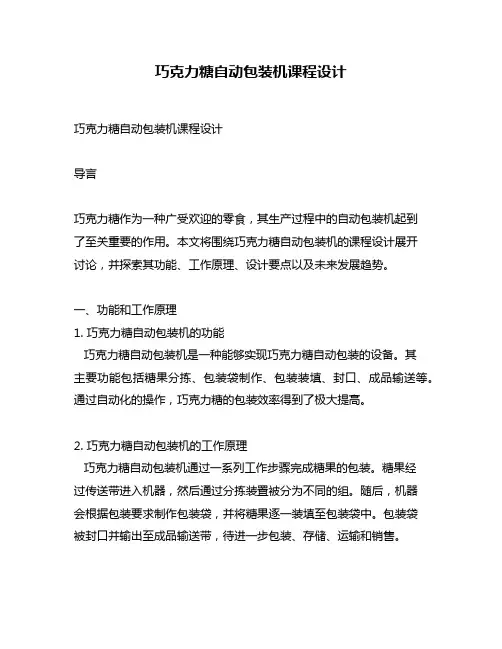

巧克力糖自动包装机课程设计巧克力糖自动包装机课程设计导言巧克力糖作为一种广受欢迎的零食，其生产过程中的自动包装机起到了至关重要的作用。
本文将围绕巧克力糖自动包装机的课程设计展开讨论，并探索其功能、工作原理、设计要点以及未来发展趋势。
一、功能和工作原理1. 巧克力糖自动包装机的功能巧克力糖自动包装机是一种能够实现巧克力糖自动包装的设备。
其主要功能包括糖果分拣、包装袋制作、包装装填、封口、成品输送等。
通过自动化的操作，巧克力糖的包装效率得到了极大提高。
2. 巧克力糖自动包装机的工作原理巧克力糖自动包装机通过一系列工作步骤完成糖果的包装。
糖果经过传送带进入机器，然后通过分拣装置被分为不同的组。
随后，机器会根据包装要求制作包装袋，并将糖果逐一装填至包装袋中。
包装袋被封口并输出至成品输送带，待进一步包装、存储、运输和销售。
二、设计要点1. 系统的可调性和适应性巧克力糖自动包装机应具备一定的可调性，以适应不同规格和形状的巧克力糖包装需求。
机器应能够根据不同的包装尺寸进行自动调整，并能够适应不同形状、大小的糖果。
2. 包装的速度和稳定性高效稳定的包装速度是巧克力糖自动包装机的关键设计要点。
在设计过程中，需要合理优化机器结构和工艺流程，以提高包装速度，并保持包装过程的稳定性，避免机器故障和糖果损坏。
3. 安全性和卫生性巧克力糖自动包装机在设计过程中应考虑到安全性和卫生性因素。
机器应具备防止工人误操作的安全装置，并能够方便进行清洁和消毒，以确保生产过程的安全和卫生。
4. 系统的自动化程度自动化程度高的巧克力糖自动包装机不仅能够提高包装效率，还能够降低劳动力成本。
在设计过程中，需要充分考虑信号控制、传感器应用、机器人技术等自动化元素，以实现系统的高度自动化。
三、未来发展趋势1. 智能化技术的应用随着智能化技术的不断发展，未来巧克力糖自动包装机将更加智能化。
通过引入人工智能、机器学习等技术，可以实现自动识别、自动调整和自动学习，在提高包装效率的同时减少人为干预。
自动包装机课程设计
<自动包装机>课程设计任务书设计任务和要求1）完成对自动包装机现有设计或产品方案的调研，做出不同设计或产品的性能分析、市场分析、技术分析等的研究综述报告一份。
题目自定，字数不少于2000字。
2）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。
其中，主传动系统设计中应包括可改变包装速度的调速机构设计。
3）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。
4）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。
其中，主传动系统设计中应包括可改变包装速度的调速机构设计。
5）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。
6）编写设计说明书。
7）最终每人完成原理方案设计图1张、结构设计装配图1张、零件图2张；总设计说明书每组一份。
课程设计自动包装机1．设计题目自动包装机自动包装机主要用于食品、医药、化工等行业和植物种子的物料自动包装。
物料可以是颗粒、片剂、液体、粉剂、膏体等形态。
自动包装机具有自动完成计量、充料、制袋、封合、切断、输送、打印生产批号、增加易切口、无料示警、搅拌等功能。
其主要特点包括：1）有与物料接触的器件均选用不锈钢和无毒耐腐蚀塑料制成，符合各种包装要求。
2）实现无级调整包装速度和袋长。
包装速度和袋长在规定范围内无级调整，不需要更换零件，简单方便。
3）采用光电检测、稳定可靠。
4）可根据不同袋材，按照预定温度，采用双路热封，良好的热平衡能保证封口的质量美观。
5）操作简单，维修方便。
6）结构简单，外形美观，价格适中。
7）重量轻，搬运方便。
8）性能优良，使用寿命长。
2．自动包装机的一般操作方法自动包装机的动力一般采用三相四线制电源，整个机械系统由动力系统、主传动系统（包括无级调速装置）、执行系统（包括拉袋机构、袋成形机构、热封机构、供纸机构、成品送出机构、计量机构等）及控制系统四部分组成。
机器运行前，首先进行空袋的调整，即进行封袋温度的设定和袋尺寸、袋速的调整，而后确定切刀的位置及光电控制装置的调整等。
香烟装盒包装机课程设计
香烟装盒包装机课程设计一、教学目标本课程旨在让学生了解和掌握香烟装盒包装机的基本原理、结构及其在烟草行业中的应用。
通过本课程的学习，学生将能够：1.描述香烟装盒包装机的工作原理和主要部件功能。
2.分析香烟装盒包装机的操作流程和维护方法。
3.了解香烟装盒包装机在烟草行业中的重要性。
4.能够运用所学知识解决实际工作中遇到的香烟装盒包装问题。
二、教学内容本课程的教学内容主要包括以下几个部分：1.香烟装盒包装机概述：介绍香烟装盒包装机的定义、分类和发展历程。
2.香烟装盒包装机工作原理：详细讲解香烟装盒包装机的工作原理及其各个部件的功能。
3.香烟装盒包装机操作与维护：介绍香烟装盒包装机的操作流程、注意事项及维护方法。
4.香烟装盒包装机在烟草行业中的应用：分析香烟装盒包装机在烟草行业中的重要性和作用。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用以下教学方法：1.讲授法：通过讲解香烟装盒包装机的基本原理、结构和应用，使学生掌握相关知识。
2.案例分析法：分析实际工作中的香烟装盒包装问题，培养学生运用所学知识解决问题的能力。
3.实验法：学生进行香烟装盒包装机的实际操作，加深对理论知识的理解。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的香烟装盒包装机相关教材作为主要学习资料。
2.参考书：提供相关的专业书籍，供学生课后深入研究。
3.多媒体资料：制作精美的课件、教学视频等，帮助学生更好地理解理论知识。
4.实验设备：准备香烟装盒包装机实验设备，让学生能够亲自动手操作，提高实际操作能力。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以反映学生的学习态度和积极性。
2.作业：布置适量的作业，评估学生的知识掌握程度和应用能力。
3.考试：安排期中考试和期末考试，全面测试学生对本课程知识的掌握情况。
巧克力糖自动包装机课程设计
巧克力糖自动包装机院－系：专业：年级：学生姓名：学号：指导教师：2023年7月目录设计任务 (3)设计题目：巧克力糖包装机 (3)设计规定 (3)设计条件 (4)设计任务 (4)设计提醒 (4)第一章设计规定分析 (4)1.1功能规定 (4)1.2原机的选择 (4)1.3传动比的计算 (4)第二章结构功能分析 (6)2.1功能分析 (6)2.2工作原理及工艺动作流程图 (6)第三章机构的选择 (6)3.1方案一 (6)3.2方案二 (7)3.3方案比较 (7)第四章各机构的组合 (8)4.1功能分解 (8)4.2机构的选用 (9)第五章机械运动系统设计方案拟定 (9)5.1执行机构方案设计图 (9)5.2槽轮与工作台 (10)5.3送纸机构 (10)5.4机构运动方案总体布局图 (10)第六章机械传动循环图 (13)第七章系统设计数据解决 (14)7.1齿轮的设计 (14)7.2移动凸轮的设计 (15)7.3凸轮机构设计参考文献 (17)设计题目：巧克力糖自动包装机设计规定1.规定设计糖果包装机的间歇剪刀式供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽*高）不超过800mm*1000mm。
3.锥面成型机构不管采用平面连杆机构、凸轮机构或者其他常用机构，规定成形动作尽量等速，启动与停顿时冲击小。
设计条件1 产品特性：圆台状巧克力呈圆台形，轮廓清楚，但质地疏松，容易碰伤。
因此，考虑机械动作时应当适合它的特点，以保证产品的加工质量；在进出料时避免碰撞而损伤产品：涉及速度适应，过快会引起冲击而也许损伤产品等。
包装前的圆台状巧克力糖包装后的圆台状巧克力糖包装工艺首要的是解决配件上料的问题。
显然，像巧克力之类的产品，使用一般的上料方法是不适宜的。
假如采用料仓式上料法，则需要人工定期放料，每分钟放料也是紧张的。
假如料自动机的进料系统直接与巧克力糖浇筑成形的出口相衔接，则比较容易解决巧克力糖自动上料的问题。
糖果自动包装机课程设计

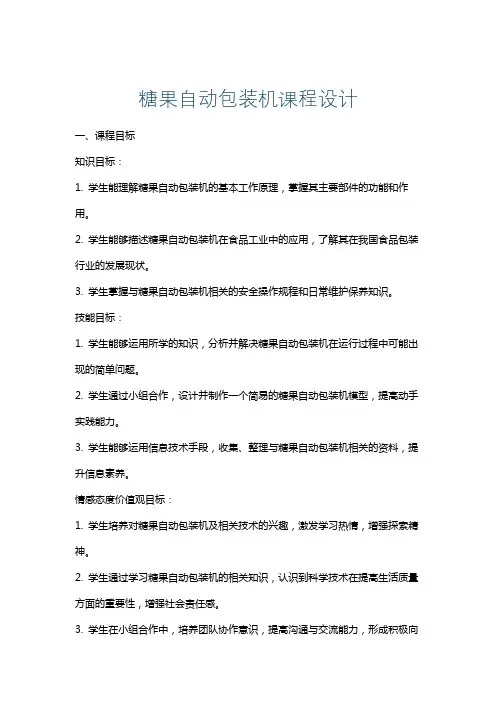

糖果自动包装机课程设计一、课程目标知识目标：1. 学生能理解糖果自动包装机的基本工作原理，掌握其主要部件的功能和作用。
2. 学生能够描述糖果自动包装机在食品工业中的应用，了解其在我国食品包装行业的发展现状。
3. 学生掌握与糖果自动包装机相关的安全操作规程和日常维护保养知识。
技能目标：1. 学生能够运用所学的知识，分析并解决糖果自动包装机在运行过程中可能出现的简单问题。
2. 学生通过小组合作，设计并制作一个简易的糖果自动包装机模型，提高动手实践能力。
3. 学生能够运用信息技术手段，收集、整理与糖果自动包装机相关的资料，提升信息素养。
情感态度价值观目标：1. 学生培养对糖果自动包装机及相关技术的兴趣，激发学习热情，增强探索精神。
2. 学生通过学习糖果自动包装机的相关知识，认识到科学技术在提高生活质量方面的重要性，增强社会责任感。
3. 学生在小组合作中，培养团队协作意识，提高沟通与交流能力，形成积极向上的学习氛围。
本课程结合五年级学生的认知水平和学习特点，以实践性、探究性为课程性质，注重培养学生的动手操作能力、创新思维能力和团队合作精神。
在教学过程中，教师应关注学生的个体差异，因材施教，确保课程目标的达成。
通过本课程的学习，使学生能够将所学知识与实际生活相结合，提高解决实际问题的能力。
二、教学内容1. 糖果自动包装机的基本原理及结构：介绍糖果自动包装机的工作原理，分析其主要部件（如送料系统、包装膜输送系统、封口系统等）的功能和作用。
2. 糖果自动包装机的应用与现状：通过实例介绍糖果自动包装机在食品工业中的应用，分析我国糖果自动包装机的发展现状及趋势。
3. 安全操作与维护保养：讲解糖果自动包装机的安全操作规程，介绍日常维护保养方法，提高学生对设备安全意识和维护能力的认识。
4. 糖果自动包装机问题分析与解决：分析糖果自动包装机在运行过程中可能出现的常见问题，探讨解决方法，提高学生的问题解决能力。
5. 简易糖果自动包装机模型设计与制作：指导学生运用所学知识，进行小组合作，设计并制作一个简易的糖果自动包装机模型。
自动包装机课程设计
自动包装机课程设计一、课程目标知识目标：1. 学生能理解自动包装机的基本工作原理，掌握其主要部件的功能及相互关系。
2. 学生能描述自动包装机在现代化生产中的应用，了解其对于提高生产效率的作用。
3. 学生掌握自动包装机操作流程中的关键参数，并能运用相关知识解释实际包装过程中出现的问题。
技能目标：1. 学生能够通过小组合作，设计并制作一个简易的自动包装机模型，展示其工作原理。
2. 学生能够运用所学的技术知识，对自动包装机进行故障排查及简单维护。
3. 学生能够运用信息技术，搜集并整理自动包装机的相关资料，进行有效的信息交流。
情感态度价值观目标：1. 培养学生对自动化技术的兴趣，激发他们探索现代工业发展成就的欲望。
2. 增强学生的团队合作意识，培养他们在技术活动中的沟通与协作能力。
3. 培养学生关注环保和可持续发展，理解自动包装机在减少资源浪费和提升工作效率中的重要性。
课程性质：本课程属于技术与设计领域，旨在通过自动包装机的学习，将理论知识与实践相结合，提高学生的技术素养和创新能力。
学生特点：考虑到学生所在年级的特点，他们已经具备了一定的物理知识和动手能力，对新鲜事物充满好奇，喜欢探索和实践。
教学要求：在教学过程中，注重理论与实践相结合，鼓励学生动手操作，充分发挥学生的主体作用。
同时，关注学生的个体差异，提供有针对性的指导，确保每个学生都能在课程中取得进步。
通过本课程的学习，使学生达到上述设定的具体学习成果。
二、教学内容1. 自动包装机概述- 了解自动包装机的发展历程、分类及在现代工业中的应用。
- 教材章节：第一章 自动包装机概述2. 自动包装机工作原理- 掌握自动包装机的主要工作部件及其作用，如：输送带、包装膜、封口机、切割装置等。
- 教材章节：第二章 自动包装机工作原理3. 自动包装机操作与维护- 学习自动包装机的操作流程、参数设置及日常维护。
- 教材章节：第三章 自动包装机操作与维护4. 自动包装机故障排查- 分析自动包装机常见故障及原因，掌握基本的故障排查方法。
巧克力糖自动包装机课程设计
巧克力糖自动包装机课程设计一、引言巧克力糖自动包装机是一种自动化的机器，可以实现对巧克力糖的自动包装，提高生产效率和质量。
本篇文章将详细介绍巧克力糖自动包装机的课程设计，包括设计目标、设计原则、系统组成和程序编写等方面。
二、设计目标1. 提高生产效率：通过自动化的方式实现对巧克力糖的包装，减少人力投入和时间成本。
2. 提高产品质量：采用先进的技术和设备，保证巧克力糖的包装质量和卫生安全。
3. 实现灵活性：能够适应不同规格和形状的巧克力糖，具有较强的适应性。
三、设计原则1. 安全可靠：保证设备操作过程中不会对操作人员造成伤害，并且保证设备运行过程中不会出现故障。
2. 简单易用：操作简单，易于掌握。
3. 精确度高：能够精确地计算出需要使用多少材料，并且能够精确地进行包装。
四、系统组成1. 传送带系统：用于将未包装的巧克力糖从生产线上运送到包装机上。
2. 包装系统：用于将巧克力糖进行包装，包括材料的切割、折叠和封口等过程。
3. 控制系统：用于控制整个设备的运行，包括传送带和包装机的启动和停止，以及材料的使用量等参数的计算。
五、程序编写1. 传送带系统程序设计传送带系统主要是通过电机驱动滚筒实现巧克力糖的运输。
程序需要实现以下功能：（1）启动电机，使滚筒开始转动。
（2）检测巧克力糖是否到达传送带末端，如果到达，则停止电机。
2. 包装系统程序设计包装系统主要是通过伺服电机控制材料切割、折叠和封口等过程。
程序需要实现以下功能：（1）根据巧克力糖的规格和形状计算需要使用多少材料。
（2）控制伺服电机进行材料切割、折叠和封口等过程。
（3）检测包装好的巧克力糖是否正常，并将其从包装机中排出。
3. 控制系统程序设计控制系统主要是通过PLC控制整个设备的运行。
程序需要实现以下功能：（1）监测传送带和包装机的状态，控制它们的启动和停止。
（2）计算需要使用多少材料，并将计算结果发送给包装系统。
（3）监测巧克力糖的包装质量，如果出现问题，则停止整个设备。
包装机械设计课程设计
包装机械设计 课程设计一、课程目标知识目标：1. 让学生理解包装机械设计的基本原理和概念，掌握包装机械的组成部分及各部分功能。
2. 使学生掌握包装机械设计中常用的设计方法和工程制图技巧，能够阅读并分析包装机械图纸。
3. 培养学生对包装机械系统的整体认识，了解不同包装机械在实际生产中的应用和选型。
技能目标：1. 培养学生运用CAD等软件进行包装机械零部件设计的能力，提高学生的实际操作技能。
2. 培养学生运用工程制图知识，绘制包装机械图纸，并进行合理的尺寸标注和工艺分析。
3. 培养学生运用所学知识解决实际包装机械设计问题的能力，提高学生的创新意识和团队协作能力。
情感态度价值观目标：1. 培养学生对包装机械设计学科的兴趣，激发学生的学习热情和探究精神。
2. 培养学生严谨、务实、创新的学习态度，使其具备良好的职业素养。
3. 增强学生的环保意识，使其在设计过程中充分考虑节能、环保和可持续发展。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程注重理论与实践相结合，以提高学生的实际操作能力和解决实际问题的能力为主要目标，为学生的未来职业生涯打下坚实基础。
二、教学内容1. 包装机械概述：介绍包装机械的定义、分类、应用领域和发展趋势，结合课本第一章内容，让学生对包装机械行业有全面的认识。
2. 包装机械设计原理：讲解包装机械设计的基本原理、设计方法和设计流程，以课本第二章为基础，使学生掌握包装机械设计的基本知识。
3. 包装机械主要部件及功能：分析包装机械的各个主要部件及其功能，结合课本第三章内容，让学生了解包装机械的组成结构。
4. 包装机械设计制图：教授包装机械设计制图的基本知识，包括图纸绘制、尺寸标注、工艺分析等，依据课本第四章内容，提高学生的制图能力。
5. CAD软件在包装机械设计中的应用：介绍CAD软件在包装机械设计中的应用，结合课本第五章内容，培养学生运用软件进行设计的能力。
《机械原理课程设计》全自动书本打包机
全自动书本打包机摘要：本文研究了全自动书本打包机的组成及运动原理，设计了一款全自动书本打包机。
该打包机结构简易，操做简单，通过查阅资料，了解机构结构后进行设计。
一，引言随着现代物流和电商行业的迅速发展，书本打包机作为一种自动化包装设备，得到了越来越广泛的应用。
本文将对设计的这款书本打包机的功能进行分析和介绍。
二，书本打包机的用途及优势书本打包机主要用于对书本等印刷品进行自动化包装，将多个书本打包成一个整体，以方便运输，同时也能起到一定的保护作用。
相较于传统的手工包装方式与世面上常见的半自动打包机，我设计的这款书本打包机具有以下优势：1. 自动化操作，提高了包装效率；2. 减少了人力成本，并降低了生产成本；3. 可以对书本进行整齐、紧凑的包装；4. 可以有效地保护书本等印刷品不受损坏。
三，工艺动作过程及工作原理书本打包机的用途是要把一摞书(如五本一包)用牛皮纸包成一包，并在两端贴好封签。
(图1)包、封的工艺顺序如图2所示,各工位的布置(俯视)如图3所示。
其工艺过程如下所述(各工序标号与图2、3中标号一致)。
1.横向送书(送一摞书)。
2.纵向推书前进(推一摞书)到工位a，使它与工位b～g上的六摞书贴紧。
3.书推到工位a前，包装纸已先送到位。
包装纸原为整卷筒纸，由上向下送够长度后进行裁切。
图1 书本打包机的功用图2 包、封工艺顺序图图3 打包过程各工位布置④继续推书前进一摞书的位置到工位b，由于在工位b的书摞上下方设置有挡板，以挡住书摞上下方的包装纸，所以书摞推到b时实现包三面，这个工序中推书机构共推动a～g的七摞书。
⑤推书机构回程时，折纸机构动作，先折侧边(将纸卷包成筒状)，再折两端上、下边。
⑥继续折前角。
⑦上步动作完成后，推书机构已进到下一循环的工序④，此时将工位b上的书推到工位c。
在此过程中，利用工位c两端设置的挡板实现折后角。
⑧推书机构又一次循环到工序④时，将工位c的书摞推至工位d，此位置是两端涂浆糊的位置。
液体自动包装机 机械原理课程设计
机械原理课程设计液体自动包装机目录第1章总体方案设计 (3)1.1 液体自动包装机的功能 (3)1.2 设计数据与要求 (3)1.3 方案的简介与选择比较 (4)第2章执行机构设计 (7)2.1 包装纸输送机构 (7)2.2 纸袋成型机构 (7)2.2.1 纸袋成型机构选择 (7)2.2.2 纸袋成型机构设计 (8)2.3 热定型式封口机构 (10)2.4.1 纵封器 (10)2.4.2 横封器 (10)2.4 切断机构 (11)2.5 输送机构 (12)2.5.1 输送机构的选择 (12)2.5.2 输送机构的设计 (12)2.6 执行机构的运动循环图 (13)第3章传动机构设计 (14)3.1 传动方案 (14)3.2 原动机的选择 (16)3.3 计算传动比 (16)3.4 凸轮机构的设计 (17)第4章液体自动包装机的三维造型与运动仿真 (20)4.1 液体自动包装机的三维造型及运行过程简介 (20)4.2 液体自动包装机的运动仿真 (23)总结 (26)参考文献 (26)第1章总体方案设计1.1液体自动包装机的功能该全自动液体包装机，适用于袋装酱油、醋、牛奶、饮料等液体的自动包装。
简要的工作过程如下：首先将包装纸卷成筒状并将一端的口封住形成口袋，然后将一定量的液体注入口袋内，最后封口和切断，并由输送机构输出。
1.2设计数据与要求一、生产数据:A.包装纸宽度240或320mmB.包装速度1500-2000袋/时C.灌装容量100-500ml/袋D.外形尺寸750*750*1750mm二、选择设计尺寸1.包装纸宽度2402. 包装速度1800袋/时3.灌装容量300ml/袋4.外形尺寸750*750*1750mm三、设计要求1. 自动液体包装机主要由以下6大部件组成：1）包装纸输送机构：把圈在筒上的单层包装纸通过设计的绷紧机构以平张薄膜的形式输送到纸袋成型机构。
2）纸袋成型机构：把接收到的平张薄膜通过三角板和圆弧槽卷成圆筒状，利于竖封和灌料。
自动包装机课程设计
自动包装机课程设计一、引言自动包装机作为一种现代化的包装设备，被广泛应用于食品、饮料、医药等行业。
它能够实现物品的自动计量和包装，提高包装效率，提升产品质量。
本课程设计旨在设计并实现一个简单的自动包装机，以帮助学生理解自动包装机的原理和实现方式。
二、课程设计目标1.了解自动包装机的工作原理和基本构成；2.掌握自动包装机的控制方式和操作流程；3.能够使用编程语言进行自动包装机的程序设计；4.能够进行简单的自动包装机故障排除。
三、课程设计内容1.自动包装机的原理和构成1.1自动包装机的工作原理1.2自动包装机的构成和组成部分1.3不同类型的自动包装机的特点和应用领域2.自动包装机的控制方式和操作流程2.1自动包装机的控制系统2.2自动包装机的操作流程2.3自动包装机的参数设置和调整3.自动包装机的程序设计3.1自动包装机的程序设计语言3.2自动包装机的程序设计方法3.3自动包装机的程序实现和调试4.自动包装机的故障排除4.1自动包装机的常见故障和排除方法4.2自动包装机的维护和保养四、课程设计实施计划1.第一周：理解自动包装机的工作原理和基本构成；2.第二周：学习自动包装机的控制方式和操作流程；3.第三周：掌握自动包装机的程序设计和调试技巧；4.第四周：了解自动包装机的常见故障排除方法和维护要点。
五、课程设计实施方法1.理论学习与实践操作相结合，通过教师讲授、课堂讨论和实验操作相结合的方式进行；2.学生利用自习时间进行自动包装机的程序设计和调试；3.学生单独或小组进行自动包装机故障排除的实践操作。
六、课程设计评估方式1.学生提交自动包装机的程序设计和调试报告；2.学生进行自动包装机故障排除的实践操作，并提交相应的实验报告；3.实验操作过程中的实际表现和课堂讨论表现。
七、课程设计的意义和价值通过自动包装机课程设计，学生能够深入理解自动包装机的工作原理和构成，掌握其控制方式和操作流程的技巧，同时能够使用编程语言进行自动包装机的程序设计。
机械原理课程设计巧克力糖自动包装机
目录1. 设计任务书 (1)1.1设计题目 (1)1.2设计任务 (1)2. 巧克力糖包装机的工艺确定 (2)2.1工艺方案 (2)2.2方案选择 (2)3. 粒状巧克力包装机的总体布局 (3)3.1粒装巧克力糖包装机机构简图 (3)3.2执行机构简图 (4)3.3折纸机构 (4)3.4送纸与切纸机构 (5)3.5推糖机构 (5)3.6其他 (6)3.6.1盘形机构 (6)3.6.2卸糖机构 (6)4. 巧克力糖包装机的工作循环图 (7)4.1执行机构的运动循环图 (7)4.2执行机构周期确定 (7)4.3机构初始状态设置 (8)4.3传动机构传动比计算 (8)5. 曲柄滑块机构 (10)5.1曲柄滑块机构的设计 (10)5.2曲柄滑块机构的运动线图 (10)6.粒状巧克力糖包装机的齿轮机构设计 (12)7. 巧克力糖包装机的凸轮机构 (13)7.1顶糖凸轮机构设计 (13)7.1.1 凸轮机构轮廓曲线设计结构示意图 (14)7.1.2顶糖凸轮机构平底从动件位移曲线图 (14)7.2送纸滚筒凸轮机构设计 (15)7.3折纸凸轮机构设计 (15)7.4压糖凸轮及剪纸凸轮设计 (16)8. 粒状巧克力包装机的槽轮设计 (17)9. 设计小结 (18)参考文献 (19)1. 设计任务书1.1设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
1.2设计任务1.巧克力糖包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。
巧克力糖自动包装机机械原理课设
适用文档巧克力糖包装机院系：工学院机械系专业：机械工程及自动化年级：2011级学生姓名：李天明学号：201101030013指导教师：王海生2013 年 8月摘要巧克力糖包装机主假如用在糖果包装厂里，在大批数生产出糖果后，将其一一用牛皮用铝箔纸纸将其包来装起，给顾客以视觉上的雅观享受，便于销售。
这类功能在好多地方都能够用到，比方：包书机，罐头包装机，饭盒包装机等凡是设计到需要将东西进行表面包装的地方都能够将其略加变动即可用于其余地方。
设计说明书包含机构原理剖析、机构选型与比较、机构设计，最后有机整合。
并附有各单个机构与整体图样。
机械系统是机械的重要构成部分，是机械的主体。
机械系统的设计是机械设计中极其重要的一环，设计得正确和合理与否，对提升机械的性能和质量、降低制造成本与保护花费等影响很大，古应仔细对待。
机械系统的方案设计是一项极富创建性的活动，要求设计者擅长运用已有知识和实践，仔细总结过去的有关工作，宽泛采集、认识国内外的有关信息（如查阅文件、专利、标准，同有关人员谈话等），充足发挥创建性思想和想象能力，灵巧应用各样设计方法和技巧，以设计方法和技巧，以设计出新奇、灵便、高效的机械系统。
重点词：巧克力包装机；设计说明书；机械设计；机构目录第一章任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.1目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.2任⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1.3提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二章工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.1工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.2原始数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三章包装机构成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.1粒装巧克力糖包装机机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.2行机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 3.3 折机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 3.4送与切机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 3.5推糖机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 3.6其余⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13形机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13卸糖机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第四章机构算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.1巧克力糖包装机的工作循⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.2 行机构周期确立⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 4.3机构初始状置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 4.4 机构比算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17第五章曲柄滑机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 5.1曲柄滑机构的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17第六章粒状巧克力糖包装机的机构⋯⋯⋯⋯⋯⋯⋯⋯⋯18第七章巧克力糖包装机的凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 7.1糖凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20凸机构廓曲构表示⋯⋯⋯⋯⋯⋯⋯⋯20 7.2送筒凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯217.3 折凸机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 7.4 糖凸及剪凸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第八章粒状巧克力包装机的槽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第九章方案价⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第十章小⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25第十一章参照文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第一章设计任务1.1 设计题目设计巧克力糖自动包装机。
基于PLC全自动药品包装机系统设计课程设计任务书(可编辑)
机械电子工程专业选修课课程设计任务书设计题目:基于PLC全自动药品包装机系统设计设计的目的:(1)进一步提高查阅资料,熟练地使用设计手册、参考资料等方面的能力。
(2)通过设计使学生掌握可编程控制器应用系统设计的步骤和方法,提高可编程控制器应用能力。
设计内容和要求:全自动药品包装机工艺全过程包括:制袋、充填、封口、日期打印、切断袋膜等,设计采用PLC对药品包装机工艺过程进行控制,实现手动、自动工作方式。
3、设计工作任务和工作量的要求:(1)画出PLC I/O端口接线图,并按图接线。
(2)编制控制程序,并画出梯形逻辑图。
(3)完成系统调试,实现控制要求。
(4) 完成课程设计说明书。
4、工作计划及进度:第一周:查阅资料,完成系统硬件设计;第二周:完成系统梯形图设计;第三周:完成系统梯形图调试;提交说明书。
此任务书由指导教师下达,具体设计内容由班的同学来完成。
摘要现代社会对物品的包装要求越来越高,药品也不例外,为使包装出的药品整齐美观并且具有良好的包装质量,要求包装机具有精确的动作、定位精度及较高的生产率和一定的柔性,因此对包装机的控制要求是越来越高。
传统的继电器已经不能满足现代药品生产的要求了,所以高效、经济且有一定柔性的新型包装机械是市场迫切需要的。
本文着重介绍了一种基于PLC的全自动袋成型药品包装机,对控制系统中硬件设计和软件设计做了详细的介绍。
该药品包装机选用的是FX2N-48MR型编程器,使用STL指令编程能够实现手动、单步、单周期、回原点、连续各种不同的工作方式的切换。
论文主要内容:1.介绍研制全自动药品包装机的意义,国内外的研究现状以及以前的药品包装存在的问题,本次设计的目的;2.结合袋成型自动包装机的机械结构,分析其工作过程为自动控制做准备;3.设计PLC控制系统的硬件,画外部接线图分配输入输出点,根据输入输出点数选择PLC 型号;4.设计PLC控制系统的软件,编写梯形图程序,并且进行仿真调试。
包装机课程设计
包装机课程设计一、教学目标本课程旨在让学生了解和掌握包装机的基本原理、结构、功能和应用，培养学生对包装技术的兴趣和认识，提高学生的实际操作能力和创新意识。
具体目标如下：1.知识目标：（1）了解包装机的基本概念、分类和特点；（2）掌握包装机的主要部件及其作用；（3）了解包装机的工作原理和操作流程；（4）了解包装技术在生产和生活中的应用。
2.技能目标：（1）能够正确识别和操作各种包装机；（2）能够分析包装过程中出现的问题，并采取相应措施解决；（3）能够根据实际需求，设计和优化包装方案。
3.情感态度价值观目标：（1）培养学生对包装技术的兴趣，提高学生对制造业的认识；（2）培养学生热爱科学、勇于创新的精神；（3）使学生认识到包装技术在现代生产和生活中的重要性，提高学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.包装机的基本概念、分类和特点；2.包装机的主要部件及其作用；3.包装机的工作原理和操作流程；4.包装技术在生产和生活中的应用；5.包装机的未来发展。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解包装机的基本原理、结构和功能；2.讨论法：引导学生探讨包装机的工作原理和操作流程；3.案例分析法：分析实际案例，使学生了解包装技术在生产和生活中的应用；4.实验法：让学生亲自动手操作包装机，提高学生的实际操作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用国内权威出版的《包装技术》教材；2.参考书：提供相关领域的学术论文和专著供学生自主学习；3.多媒体资料：制作精美的PPT、视频等资料，帮助学生更好地理解教学内容；4.实验设备：提供一定的实验设备和器材，让学生亲自动手操作，提高实际操作能力。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式，包括：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和掌握程度；2.作业：布置适量的作业，要求学生独立完成，以检验学生对知识点的理解和应用能力；3.考试：进行定期考试，测试学生对课程知识的掌握程度和运用能力；4.实践操作：评估学生在实验环节的操作技能和创新能力。
包装自动线控制课程设计
包装自动线控制课程设计一、课程目标知识目标：1. 让学生理解包装自动线控制的基本原理，掌握相关术语及概念；2. 使学生掌握包装自动线控制系统的组成及其功能；3. 帮助学生了解包装自动线控制中的传感器、执行器及其工作原理。
技能目标：1. 培养学生运用所学知识对包装自动线进行简单设计和调试的能力；2. 提高学生利用相关软件或工具进行包装自动线控制程序编写和仿真的技能；3. 培养学生分析问题、解决问题的能力，使其能够针对实际生产过程中的问题进行有效调整。
情感态度价值观目标：1. 培养学生热爱科学、勇于探索的精神，增强其对自动化技术领域的兴趣；2. 培养学生的团队合作意识，使其在项目实施过程中学会相互协作、共同进步；3. 引导学生关注包装自动线控制技术在实际生产中的应用，认识到技术发展对提高生产效率的重要性。
课程性质：本课程为实践性较强的学科，结合理论知识与实践操作，旨在培养学生的动手能力和实际应用能力。
学生特点：学生具备一定的电气、电子和计算机基础知识，对自动化技术有一定了解，但对包装自动线控制系统的具体应用尚不熟悉。
教学要求：教师需结合理论知识与实际操作，注重引导学生主动参与，培养其动手实践能力。
同时，关注学生的个体差异，针对性地进行指导和辅导，确保课程目标的达成。
通过分解课程目标为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 包装自动线控制原理- 包装自动线的基本组成及工作流程- 控制系统的类型及其在包装自动线中的应用2. 包装自动线控制系统组成- 传感器及其在包装过程中的作用- 执行器的种类及工作原理- 控制器的设计与选型3. 包装自动线控制程序设计与仿真- 编程语言及软件工具的选择- 控制程序的结构与编写方法- 控制系统的仿真与调试4. 实践操作与案例分析- 包装自动线控制系统的搭建与调试- 控制程序在实际生产线中的应用案例- 故障分析与排除方法教学内容安排与进度：第一周：包装自动线控制原理学习第二周：控制系统组成及传感器、执行器介绍第三周：控制器设计与选型第四周：控制程序编写与仿真第五周：实践操作与案例分析教材章节及内容关联：《自动化控制系统》第三章：控制系统组成与设计《自动化控制系统》第四章：控制程序编写与调试《包装机械与设备》第二章：包装自动线及其控制教学内容注重科学性和系统性，结合教材章节，确保学生能够循序渐进地掌握包装自动线控制相关知识。
包装机械设计课程设计
包装机械设计课程设计一、课程目标知识目标：1. 让学生掌握包装机械设计的基础知识，包括机械结构、工作原理及设计流程；2. 使学生了解包装机械的常用材料及其特性，并能根据需求进行合理选材；3. 培养学生运用CAD等软件进行包装机械零件设计的能力。
技能目标：1. 培养学生运用所学知识分析并解决包装机械设计过程中遇到的问题；2. 提高学生团队协作和沟通能力，能在项目中进行有效的分工与合作；3. 培养学生创新意识和实践能力，能针对实际需求提出创新性设计方案。
情感态度价值观目标：1. 培养学生对包装机械设计专业的热爱，激发学习兴趣；2. 培养学生严谨、认真、负责的学习态度，养成良好的学习习惯；3. 培养学生关注社会发展，认识到包装机械设计在国民经济中的重要作用，增强社会责任感。
课程性质：本课程为专业核心课程，旨在培养学生掌握包装机械设计的基本理论、方法和技能。
学生特点：学生具备一定的机械基础知识，具有较强的动手能力和探究精神。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，强化实践操作，提高学生实际设计能力。
通过课程学习，使学生能够独立完成包装机械设计任务，为未来从事相关工作奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 包装机械概述：介绍包装机械的定义、分类、发展及应用，使学生了解包装机械行业的基本情况。
2. 包装机械设计原理：讲解包装机械的工作原理、设计方法、设计流程及设计规范，为学生后续设计实践奠定基础。
3. 包装机械结构设计：分析包装机械的典型结构及其设计要点，包括传动系统、执行系统、控制系统等。
4. 包装机械材料选择：介绍包装机械常用材料及其特性，教授学生如何根据实际需求进行合理选材。
5. CAD软件在包装机械设计中的应用：教授学生运用CAD软件进行包装机械零件设计、装配及出图。
6. 包装机械设计实例分析：分析典型包装机械设计案例，使学生掌握实际设计方法与技巧。
7. 包装机械设计实践：组织学生进行团队项目实践，独立完成包装机械设计任务，提高学生实际操作能力。
巧克力糖自动包装机-课程设计
巧克力糖自动包装机-课程设计引言本课程设计旨在设计一个基于PLC（可编程控制器）的巧克力糖自动包装系统，该系统可以使用PLC和模拟输入和输出控制巧克力糖、包装机及其部件，对不同的配置进行包装。
在本文档中，我们将讨论系统的整体设计和各部分的功能，包括PLC、电机、传感器、料斗和磅秤。
系统设计PLC系统PLC系统是巧克力糖自动包装机中最重要的部分。
该系统应该执行以下功能：•控制电机，以控制巧克力糖的输入和输出。
•监测传感器，以检测巧克力糖的输入和输出，以及包装机的状态。
•控制磅秤，以确保正确的重量。
•控制液压系统，以控制机器的压力。
•控制电源，以确保机器的稳定运行。
对于该系统，我们将使用可编程控制器，以确保其高效、准确的操作。
电机系统电机系统是巧克力糖自动包装机的另一个重要部分。
它的任务是控制巧克力糖的输入和输出。
这个系统需要的电机包括：•输送带电机，用于将巧克力糖送往包装机。
•投料电机，用于将巧克力糖从料斗中转移到输送带上。
•调整电机，用于调整巧克力糖在输送带上的位置。
•包装机电机，用于控制包装机的动作。
这些电机将受PLC的控制。
传感器系统传感器系统是巧克力糖自动包装机的哨兵，负责监视设备的各个状态以及巧克力糖的输入和输出。
这个系统应该包括以下传感器：•光电传感器，用于检测巧克力糖在输送带上的位置。
•液位传感器，用于检测料斗中巧克力糖的数量。
•压力传感器，用于检测液压系统的状态。
•磅秤，用于检测巧克力糖的重量。
这些传感器将把数据发送到PLC。
料斗和磅秤料斗是存储巧克力糖的地方。
在巧克力糖自动包装机中，我们需要这样一个部件来随时保持巧克力糖的数量充足。
我们可以使用一个液位传感器来检测巧克力糖的数量，以便在需要时自动添加更多的糖果。
磅秤是测量巧克力糖重量的设备。
在巧克力糖自动包装机中，糖果的重量非常重要，因此我们需要使用一个准确的磅秤来确保每个糖果的重量都达到标准。
本课程设计介绍了一个基于PLC的巧克力糖自动包装系统，以及该系统中的各个部分、功能和组成。
课程设计全自动装袋机
课程设计全自动装袋机一、教学目标本课程的目标是让学生了解全自动装袋机的工作原理、结构以及操作方法，掌握相关的维修和保养技巧。
知识目标要求学生能够描述全自动装袋机的主要部件及其功能，理解全自动装袋机的工作流程；技能目标要求学生能够操作全自动装袋机，进行简单的故障排查和维修；情感态度价值观目标则是培养学生对现代工业技术的兴趣和尊重，认识到全自动装袋机在提高生产效率、减少人力成本等方面的优势。
二、教学内容教学内容将围绕全自动装袋机展开，包括以下几个方面：首先，介绍全自动装袋机的发展历程和现状，使学生了解其在现代工业中的重要地位；其次，详细讲解全自动装袋机的工作原理和结构，包括各个主要部件的功能和相互关系；接着，教授学生如何操作全自动装袋机，包括启动、停止、调整装袋参数等；然后，指导学生进行简单的故障排查和维修，以提高其在实际工作中的应变能力；最后，讨论全自动装袋机的优势和局限性，让学生能够客观地评价这一技术。
三、教学方法为了提高教学效果，将采用多种教学方法相结合的方式进行授课。
首先，采用讲授法，为学生系统地讲解全自动装袋机的相关知识；其次，通过案例分析法，让学生分析实际工作中的装袋机故障，提高其解决问题的能力；再次，利用实验法，让学生亲自动手操作装袋机，加深对理论知识的理解；最后，学生进行小组讨论，分享学习心得，互相学习，共同进步。
四、教学资源为了支持教学内容的实施，将准备以下教学资源：首先，教材《全自动装袋机原理与操作》，作为学生学习的基础资料；其次，参考书籍，包括全自动装袋机的设计、维修等方面的专业书籍；再次，多媒体资料，包括全自动装袋机的操作视频、动画演示等；最后，实验设备，包括全自动装袋机及其相关配件，供学生进行实验和操作练习。
五、教学评估为了全面、客观地评估学生的学习成果，将采用多种评估方式相结合的方法。
平时表现占30%，包括课堂参与度、提问回答、小组讨论等；作业占20%，包括练习题、实验报告等；考试占50%，包括期中和期末考试，内容涵盖全自动装袋机的工作原理、结构、操作、维修等方面的知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
<自动包装机>
课程设计任务书
设计任务和要求
1）完成对自动包装机现有设计或产品方案的调研，做出不同设计或产品的性能分析、市场分析、技术分析等的研究综述报告一份。
题目自定，字数不少于2000字。
2）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。
其中，主传动系统设计中应包括可改变包装速度的调速机构设计。
3）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。
4）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。
其中，主传动系统设计中应包括可改变包装速度的调速机构设计。
5）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。
6）编写设计说明书。
7）最终每人完成原理方案设计图1张、结构设计装配图1张、零件图2张；总设计说明书每组一份。
课程设计
自动包装机
1．设计题目
自动包装机
自动包装机主要用于食品、医药、化工等行业和植物种子的物料自动包装。
物料可以是颗粒、片剂、液体、粉剂、膏体等形态。
自动包装机具有自动完成计量、充料、制袋、封合、切断、输送、打印生产批号、增加易切口、无料示警、搅拌等功能。
其主要特点包括：
1）有与物料接触的器件均选用不锈钢和无毒耐腐蚀塑料制成，符合各种包装要求。
2）实现无级调整包装速度和袋长。
包装速度和袋长在规定范围内无级调整，不需要更换零件，简单方便。
3）采用光电检测、稳定可靠。
4）可根据不同袋材，按照预定温度，采用双路热封，良好的热平衡能保证封口的质量美观。
5）操作简单，维修方便。
6）结构简单，外形美观，价格适中。
7）重量轻，搬运方便。
8）性能优良，使用寿命长。
2．自动包装机的一般操作方法
自动包装机的动力一般采用三相四线制电源，整个机械系统由动力系统、主传动系统（包括无级调速装置）、执行系统（包括拉袋机构、袋成形机构、热封机构、供纸机构、成品送出机构、计量机构等）及控制系统四部分组成。
机器运行前，首先进行空袋的调整，即进行封袋温度的设定和袋尺寸、袋速的调整，而后确定切刀的位置及光电控制装置的调整等。
第二进行充料的调整，包括落料时机的调整、计量装置的调整等。
工作时，电动机带动主传动系统，将运动和动力分别传递给各执行机构，使送纸机构、填充机构、计量机构、袋口的热封机构、成品输出机构等协同动作。
3．主要性能指标
4．设计任务和要求
1）完成对自动包装机现有设计或产品方案的调研，做出不同设计或产品的性能分析、市场分析、技术分析等的研究综述报告一份。
题目自定，字数不少于2000字。
8）完成主传动系统、拉袋、袋成型、计量、填充机构的原理方案设计。
其中，主传动系统设计中应包括可改变包装速度的调速机构设计。
9）完成主传动系统、拉袋、袋成型、计量、填充机构的结构设计及主要零部件的强度校核。
10）编写设计说明书。
11）最终每人完成原理方案设计图1张、结构设计装配图1张、零件图2张；总设计说明书每组一份。
包装机外形图
包装机主传动系统
包装机拉袋机构
包装机送纸机构
包装机计量机构
给袋式自动包装机
给袋式自动包装机automatic bag filling and sealing machine
自动完成对预制袋的取袋、开袋、计量、充填和封口一系列操作的包装机。
主要用途：
1.块状物类：糖果、巧克力、饼干、花生、青豆、开心果、冰糖、糕点、日用品、熟食、酱菜、膨化食品等。
2.颗粒类：结精味精、颗粒状药品、胶囊、种子、化学原料、砂糖、鸡精、瓜子、果仁、农药、肥料、饲料等。
3.粉剂类：调味品、味精、奶粉、葡萄糖、洗衣粉、化学原料、精细白糖、农药、肥料等。
4.液体/酱体类：洗涤剂、黄洒、酱油、米醋、果汁、饮料、番茄酱、花生酱、果酱、辣椒酱、豆瓣酱等。
5.其它可装袋物料。
技术参数：
包装材料：自立袋、手提袋、拉链袋、四边封袋、三边封袋、纸袋等复合袋
包装袋尺寸：W:100-200mm L:100-300mm
充填范围：5-1500g
包装速度：25-45包/分（其速度由产品自身及充填重量决定）
总功率：1.5kw
外形尺寸：1540×1240×1465mm
技术特点：
1.给袋式全自动包装机代替了手工包装，为大型企业、中小规模企业实现了包装自动化，提高了各行各业的生产效率，大幅降低了成本。
2.机器的包装范围广泛，可包装液体、酱体、粉剂、颗粒、固体各种物料，只需根据不同的物料选择不同计量充填装置即可。
3.包装袋适应范围广泛，对于多层复合膜制成的预制袋、纸袋均可应用。
4.快速更换包装袋规格，自动给袋装置的宽度可能过调节手柄轻松快捷调整。
5.符合食品加工机械的不卫生标准，机器上和物料或包装袋接触的零部件采用不锈钢或其他符合食品卫生要求的材料加工，保证食品的卫生和安全。
6.机器标配检测装置，可以检测机器在没有包装物或包装袋没有打开的情况下使充填装置不进行充填，热封装置不封口，从而避免浪费包材和原料。
7.包材损耗低，本机使用的是预制好的包装袋，包装袋图案完美，封口质量好，从而提高了产品档次。
8.变频调速，使用变频调速装置，生产中可根据实际需要在一定的范围内随意调节。
9.操作方便，采用先进的PLC加POD(触摸屏)电气控制系统，人机界面友好，操作方便。
变频器在给袋式自动包装机上的应用
三晶变频器给带式自动包装机械专业配套：
1、低频力矩大、输出平稳
2、控制精度高
3、高性能矢量控制
4、RS485串行接口，实现多台控制
5、可取代直流调速和伺服控制。
