热镀锌标准GBT-13912-2002
热镀锌标准GBT-13912-2002
热镀锌标准GBT-13912-2002热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 1461章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 1461的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
镀锌标准
墓本测f面referencea rea
按规定次数进行检测试验的区域。
3.8
镀层局部厚度localc oatingt hickness
在某一基本测量面按规定次数用磁性法所测得的镀层厚度的算术平均值或用称量法进行一次测量所测得的镀层镀覆量的厚度换算值。
3.9
镀层平均厚度meanc oatingt hickness
热漫镀锌层hot dip galvanized coating
采用热浸镀锌方法在钢铁件表面上获得的锌和(或)锌一铁合金镀层。
注:在本标准中简称为镀层
Gs/T 13912-2002
3.3
镀层的镀班f coatingm ass
钢铁表面上单位面积锌和(或)锌一铁合金镀层的总质量，以g/mz表示。
3.4
镀层厚度coatingt hickness
对某一大件或某一批镀锌件抽样后测得镀层局部厚度的算术平均值。
注:本标准中大件是指主要表面的表面积大于2m '的制件(见6.2,7.2).
3.10
镀层的局部镀彼f localc oatingm ass
采用称量法进行一次测量所测得的某一区域镀层的镀覆量。
3.11
镀层的平均镀班f meanc oatingm ass
按第5章规定抽样，用称量法测得的镀层局部镀覆量的算术平均值，或镀层平均厚度的换算值。
3.12
最小值minimum value
在基本测量面上用称量法测得的镀层镀覆量厚度换算值中的最小值，或按规定次数用磁性法所测得的镀层厚度的算术平均值中的最小值。
3.13
检查批inspectionl ot
简称批。指一次订货或一次交货的热浸镀锌制件。
本标准参加起草单位:哈尔滨铁塔厂。
【免费下载】GBT13912 金属覆盖层钢铁制件热浸镀锌层
中华人民共和国国家标准GB/T 13912－2002 GB/T 13912－2002金属覆盖层钢铁制件热浸镀锌层金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法镀层的要求1、外观目测所有热浸镀锌制件，其主要表面应平滑、无滴瘤、粗糙和锌刺（如果这些锌刺会造成伤害）、无起皮、无漏镀、无残留的溶剂渣，在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。
注：“粗糙”和“平滑”是相对概念，制件镀层的粗糙度不同于经机械辊压或（和）吹、抹的镀锌制品（如镀锌钢板和镀锌钢丝）的粗糙度只要镀层的厚度大于规定值，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域，潮湿条件下存储的镀锌工件，表面允许有白锈（以碱式氧化锌为主的白色或灰色腐蚀产物）存在。
注2：不可能确立一个能覆盖所有实际要求的关于外观和精饰的定义。
目查外观、检查不合格的制件应按3.2进行修复或重镀后再交送重新检查。
若有特殊要求（例如镀锌后需要涂装）应按要求提供样品。
2、厚度镀层的厚度试验应按规定的数量抽样，并按规定的试验方法进行试验。
根据热浸镀锌制件主要表面的面积的大小，实验测得的镀层厚度应分别达到以下要求：A}对于主要表面面积大于2M2的制件（即大件），样本中每个制件的所有基本测量面内测得的镀层平均厚度应不低于表2或表3中相应的平均镀层厚度的最小值。
B}对于主要表面面积小于或等于2M2的制件，在每个基本测量面内测得的局部镀层厚度应不小于表2或表3中局部厚度最小值，在样品的所有基本测量面测得的镀层平均厚度应不低于表2或表3相应平均厚度最小值。
注：热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比，在极严酷的腐蚀条件下服役和（或）要求更长的服役时间的制件，其镀层厚度要求可以高于本标准的规定要求。
但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀锌工艺参数等因素的限制。
当需要较厚镀锌时，供需双方应探讨热浸镀技术上的可能性并注明相关技术条件（参见附录）。
镀锌检验规范

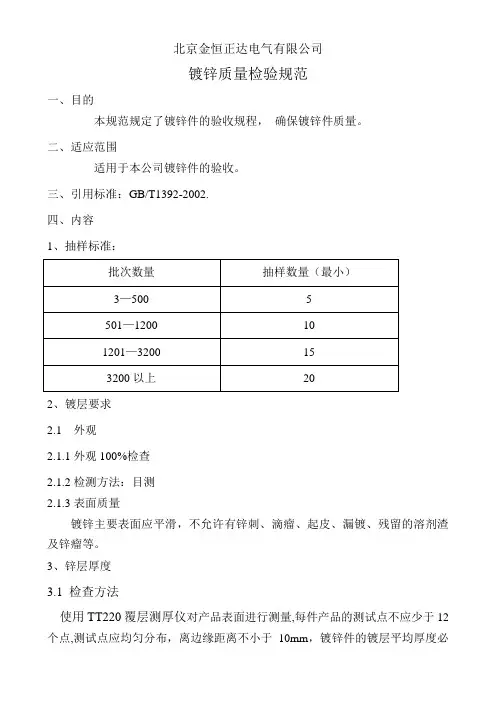

北京金恒正达电气有限公司
镀锌质量检验规范
一、目的
本规范规定了镀锌件的验收规程，确保镀锌件质量。
二、适应范围
适用于本公司镀锌件的验收。
三、引用标准：GB/T1392-2002.
四、内容
1、抽样标准：
2、镀层要求
2.1 外观
2.1.1外观100%检查
2.1.2检测方法：目测
2.1.3表面质量
镀锌主要表面应平滑，不允许有锌刺、滴瘤、起皮、漏镀、残留的溶剂渣及锌瘤等。
3、锌层厚度
3.1 检查方法
使用TT220覆层测厚仪对产品表面进行测量,每件产品的测试点不应少于12个点,测试点应均匀分布，离边缘距离不小于10mm，镀锌件的镀层平均厚度必
须超过规定的要求，测试中12个点的厚度，其中不允许有3个点低于规定的要求。
3.2 厚度要求
表1 未经离心处理的镀层厚度最小值
表2 AREV A热镀锌层厚度要求
表3 经离心处理的镀层厚度最小值
4、附着力
4.1特性值要求
镀锌件的镀层应与基本金属结合牢固。
4.2检测方法
经用铁锤对抽检产品进行锤击试验，共5—10个点，镀层不剥离、不凸起。
五、本规范自下发之日起执行。
编制：审批：。
热镀锌工艺技术标准
热镀锌工艺技术标准热镀锌是一种将钢结构表面涂覆一层带有锌的工艺，以防止钢材发生腐蚀。
热镀锌技术的标准是为了保证热镀锌的质量和效果，下面将介绍一些热镀锌工艺技术的标准。
首先，热镀锌要符合相关的标准和规范，例如国家标准GB/T 13912-2002《金属覆盖层热浸镀锌钢构件技术要求和试验方法》。
这个标准规定了热镀锌的工艺要求和质量检测方法，对热镀锌的涂层厚度、外观质量、附着力等都有详细的要求。
其次，热镀锌前要对钢材进行预处理，包括除油、除锈等工序。
钢材表面的油污和氧化物会影响热镀锌层的附着力和质量，因此需要对钢材进行清洗和预处理。
一般来说，油污可以通过溶剂或碱洗的方式去除，氧化物可以通过酸洗或机械去除的方式处理。
然后，在预处理完成后，钢材进入热镀锌槽进行热浸镀锌。
热镀锌槽中的锌溶液需要符合相关的质量标准，例如锌含量、铁含量、氯盐含量等。
此外，热浸镀锌的工艺参数也需要控制，包括镀锌温度、镀锌时间、浸渍速度等。
这些参数的控制可以影响到热镀锌层的厚度和质量。
热镀锌后还需要对镀锌层进行质量检验。
常见的检验项目包括镀锌层厚度、外观质量、附着力、耐腐蚀性等。
对于镀锌层厚度的检测，可以使用磁性感应式测厚仪进行测量。
对于外观质量的检测，可以使用目视检查和光照法进行评估。
对于附着力的检测，可以使用刮削、拉拔和冲击等试验方法。
对于耐腐蚀性的检测，可以使用盐雾试验和湿热试验等。
最后，热镀锌后的钢材需要进行包装和运输，以保护镀锌层的质量。
包装一般使用塑料薄膜包装，避免钢材与空气接触。
在运输过程中，要注意避免碰撞和挤压，以防止镀锌层受损。
总之，热镀锌工艺技术的标准是为了保证热镀锌的质量和效果。
通过遵循热镀锌工艺的相关标准和规范，可以确保热镀锌的涂层厚度、外观质量和耐腐蚀性符合要求。
这对于延长钢材的使用寿命和提高工程质量具有重要作用。
镀锌质量检验规范
镀锌质量检验规范镀锌质量检验规范镀锌质量检验规范一、目的本规范规定了镀锌件的验收规程，确保镀锌件质量。
二、适应范围适用于本公司镀锌件的验收。
三、引用标准：GB/T1392-2002.四、内容1、抽样标准：批次数量抽样数量（最小）3—5005501—1200101201—3200153200以上202、镀层要求2.1 外观2.1.1外观100%检查2.1.2检测方法：目测2.1.3表面质量镀锌主要表面应平滑，不允许有锌刺、滴瘤、起皮、漏镀、残留的溶剂渣及锌瘤等。
3、锌层厚度3.1 检查方法使用TT220覆层测厚仪对产品表面进行测量,每件产品的测试点不应少于12个点,测试点应均匀分布，离边缘距离不小于10mm，镀锌件的镀层平均厚度必须超过规定的要求，测试中12个点的厚度，其中不允许有3个点低于规定的要求。
3.2 厚度要求表1 未经离心处理的镀层厚度最小值产品及厚度/mm镀层局部厚度/μmmin镀层平均厚度/μmmin钢厚度≥670853≤钢厚度＜655701.5≤钢厚度＜34555钢厚度＜1.53545铸铁厚度≥67080铸铁厚度＜66070表2 AREVA热镀锌层厚度要求产品及厚度/mm镀层局部厚度/μmmin镀层平均厚度/μmminB型钢件≥3mm7886C 型钢件＜3mm5057表3 经离心处理的镀层厚度最小值产品及其厚度/mm镀层局部厚度/μmmin镀层平均厚度/μmmin螺纹件直径≥2045556≤直径＜203545直径＜320254、附着力4.1特性值要求镀锌件的镀层应与基本金属结合牢固。
4.2检测方法经用铁锤对抽检产品进行锤击试验，共5—10个点，镀层不剥离、不凸起。
五、本规范自下发之日起执行。
(完整word版)热镀锌实用标准GBT13912-2002
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 1461章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 14 61的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
热浸镀锌质量及交货要求
热浸镀锌产品质量及交货要求1、概述镀锌厂商所提供的产品质量必须达到我公司的质量要求。
验收标准：1）GB-T 13912-2002热浸锌标准。
2）ISO系列质量体系标准及卖方企业内控标准、质量手册、程序文件。
2、质量控制2.1锌层色泽要一致、基本无色差，表面应具有适用性光滑，不得有积锌、积瘤、漏镀、毛刺、挂锌等现象，表面不得有明显锌渣。
2.2为减少色差，应将同一场地不间断连续镀完，中途不得插进其他产品。
为达到此标准，卖方到买方提黑件时，应配合买方做好按批次、场地、型号装车。
到达卖方后，卖方不得将不同批次的混放、混镀。
2.3镀锌后白件在镀锌厂内转运、灌浆、堆放等一定要注意锌层的保护，不得划破、磕破锌层。
起吊吊带应干净无污染，转运工具（如铲车、平车）与构件接触部分也应保持干净、柔软，确保构件表面不受污染和锌层的破坏。
2.4所有镀件不得有流黄水现象，杜绝较大缺陷，细微缺陷必须用毛笔沾富锌漆点补，严禁喷涂。
2.5装车前应用清水对构件表面的钝化液、灰尘及其它污染物进行清洗，确保镀件表面光洁、干净。
3、交货要求3.1镀锌厂商接我公司通知安排运输车辆来厂装货，镀好后及时送至我公司厂区，整个周期不得超过三天（含运输所占用时间）。
工期紧急的，我公司电话通知镀锌厂加班赶制，镀锌厂商应全力配合。
遇恶劣天气，运输不便的情况，双方协商交货期。
3.2镀锌厂应安排足够的运输车辆接送货，不得因车辆短缺影响交货。
3.3镀锌厂按我公司安排调度进行加工，不得有选择性的接货，同时我公司根据各镀锌厂的生产能力，将壁厚、口径、整分等均匀调配，尽量做到公平合理。
3.4根据双方约定的交货期限，如出现延迟交货现象，我公司将下调其镀锌加工份额。
3.5多次出现无正当理由延误，我公司将中止与其合作。
*********有限责任公司2019.7.19。
热镀锌标准GBT13912_2002
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 14 61章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 1 461的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
(完整word版)热镀锌实用标准GBT13912-2002
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 1461章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 14 61的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
热镀锌标准GBT 13912-2002
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 14 61章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 1461的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
波形护栏热镀锌防腐标准
波形护栏热镀锌防腐标准
波形护栏热镀锌防腐标准一般是根据国家标准或行业标准来执行的。
以下是一些常见的波形护栏热镀锌防腐标准：
1. 国家标准：根据中国国家标准GB/T 13912-2002《金属覆盖
层电镀与电化学处理工艺的通用技术条件》进行热镀锌处理。
这个标准规定了热镀锌的工艺要求和试验方法，包括镀层厚度、附着力、耐蚀性等。
2. 行业标准：不同行业可能有自己的热镀锌防腐标准，如公路交通行业的JT/T 281-1995《公路护栏波形钢板规范》等。
这
些标准一般会根据具体的使用环境和要求，对热镀锌的质量要求进行规定。
3. 其他标准：除了国家标准和行业标准外，还有一些国际标准也可用于参考，如ISO 1461-1999《金属覆盖层非电解镀锌的
通用原则和要求》。
根据上述标准，波形护栏在进行热镀锌防腐处理时，会按照相应的工艺要求进行操作，包括清洗前处理、热镀锌、水冷降温、检验等。
热镀锌后的波形护栏具有镀层均匀、附着力强、耐腐蚀性好等特点，能够有效延长其使用寿命。
热镀锌标准GBT 13912-2002
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 14 61章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 1461的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
镀层外观检查和处理方法
镀层外观检查和处理方法
GB/T13912-2002中规定，“目测所有热镀锌制件，其主要表面应平滑，无滴瘤、粗糙和毛刺（如果这些锌刺会造成伤害），无起皮，无漏镀，无残留的熔剂渣，在可能影响热镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰”。
“只要镀层的厚度大于规定值，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域，潮湿条件下存储的镀锌工件，表面允许有白锈（以碱式氧化锌为主的白色或灰色腐蚀产物）存在。
” ，“一般厚度的热镀锌工件在正常工作条件下应没有剥落和起皮现象。
镀锌后再进行弯曲和变形加工产生的镀层剥落和起皮现象不表示镀层的附着力不好。
若需方有特殊要求，必须测试附着力，则由供需双方协商”
不同厚度的各类钢制品的最小镀层平均厚度
未经离心处理的镀层厚度最小值。
热镀锌管国标厚度标准
热镀锌管国标厚度标准热镀锌管是一种常用的金属管材，具有防腐蚀、耐磨损等优点，广泛应用于建筑、机械制造、石油化工等领域。
热镀锌管的国家标准对其厚度提出了具体的要求，这些标准对于保证产品质量、安全使用具有重要意义。
本文将就热镀锌管国标厚度标准进行详细介绍，希望能够对相关行业人士有所帮助。
首先，根据国家标准，热镀锌管的厚度应符合GB/T 13912-2002《金属覆盖层镀锌技术条件和试验方法》的相关规定。
在此标准中，对于热镀锌层的厚度有着明确的规定，一般来说，热镀锌管的最小厚度应不低于65μm，而双面镀锌的最小厚度应不低于86μm。
这些规定旨在保证热镀锌管的防腐蚀性能和使用寿命，确保产品质量稳定可靠。
其次，对于热镀锌管的厚度测量，国家标准也有着详细的规定。
一般来说，应采用磁感应法或者表面涂层厚度计进行测量，确保测量结果准确可靠。
同时，在进行厚度测量时，还应注意避免因管材表面不平整或者氧化皮等因素导致测量结果的偏差，保证测量的准确性。
另外，需要注意的是，在实际生产和使用过程中，热镀锌管的厚度标准也会受到一定的影响。
例如，在热镀锌过程中，锌层的厚度受到多种因素的影响，包括镀锌温度、镀锌时间、锌浴成分等。
因此，生产企业在生产过程中需要严格控制这些因素，确保产品达到国家标准的要求。
最后，对于用户来说，在选购和使用热镀锌管时，也应注意对产品的厚度进行检查。
可以通过外观检查或者使用厚度测量仪器进行检测，确保产品的质量符合国家标准，从而保证使用效果和安全性。
综上所述，热镀锌管国标厚度标准对于产品质量和安全使用具有重要意义。
生产企业应严格按照国家标准进行生产，确保产品质量稳定可靠；用户在选购和使用时，也应注意对产品进行检查，确保其质量符合标准要求。
只有这样，才能更好地发挥热镀锌管的优势，为相关行业的发展和建设提供更好的支持。
GBT13912-2002金属覆盖层钢铁制件热浸镀锌层
中华人民共和国国家标准GB/T 13912－2002 GB/T 13912－2002金属覆盖层钢铁制件热浸镀锌层金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法镀层的要求1、外观目测所有热浸镀锌制件，其主要表面应平滑、无滴瘤、粗糙和锌刺（如果这些锌刺会造成伤害）、无起皮、无漏镀、无残留的溶剂渣，在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。
注：“粗糙”和“平滑”是相对概念，制件镀层的粗糙度不同于经机械辊压或（和）吹、抹的镀锌制品（如镀锌钢板和镀锌钢丝）的粗糙度只要镀层的厚度大于规定值，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域，潮湿条件下存储的镀锌工件，表面允许有白锈（以碱式氧化锌为主的白色或灰色腐蚀产物）存在。
注2：不可能确立一个能覆盖所有实际要求的关于外观和精饰的定义。
目查外观、检查不合格的制件应按3.2进行修复或重镀后再交送重新检查。
若有特殊要求（例如镀锌后需要涂装）应按要求提供样品。
2、厚度镀层的厚度试验应按规定的数量抽样，并按规定的试验方法进行试验。
根据热浸镀锌制件主要表面的面积的大小，实验测得的镀层厚度应分别达到以下要求：A}对于主要表面面积大于2M2的制件（即大件），样本中每个制件的所有基本测量面内测得的镀层平均厚度应不低于表2或表3中相应的平均镀层厚度的最小值。
B}对于主要表面面积小于或等于2M2的制件，在每个基本测量面内测得的局部镀层厚度应不小于表2或表3中局部厚度最小值，在样品的所有基本测量面测得的镀层平均厚度应不低于表2或表3相应平均厚度最小值。
注：热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比，在极严酷的腐蚀条件下服役和（或）要求更长的服役时间的制件，其镀层厚度要求可以高于本标准的规定要求。
但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀锌工艺参数等因素的限制。
当需要较厚镀锌时，供需双方应探讨热浸镀技术上的可能性并注明相关技术条件（参见附录）。
热浸锌产品检验规范
1.目的规范热浸锌产品检验的标准及方法，保证经过热浸锌处理的合格产品投入使用。
2 范围适用于文件要求热浸锌处理的产品的检验。
3参考标准GB/T 13912-2002《钢铁制件热浸镀锌层技术要求及试验方法》4检验量具测厚仪百格刀 3M胶带盐雾实验机5检验数量5.1 外观检验项目按下表进行随机抽样检验：参照＜抽样检验作业指导书＞中一般检验水平Ⅱ（正常检验一次抽样方案）进行抽样检验，尺寸、性能、功能抽样数量范围在“3—8”之间。
5.2 必要时或特殊要求时，进行盐雾测试（单独做小块样本1～2件进行热浸锌处理）。
6检验要求6.1锌层厚度检验在热浸锌产品表面均匀选取6点以上，用测厚仪测量锌层厚度达下表要求（单位um）：钢厚度范围（mm）材质类别t＜1.5 1.5≤t<3.0 3.0≤t<6 t≥6.0结构钢和板材45 55 70 856.2附着力检验6.2.1热浸锌产品表面、夹角不允许有起皮和锌层剥落现象。
锌层起皮6.3外观检验6.3.1热浸锌产品表面呈均匀的银白色，不允许存在发黑、发黄、烧焦、脏污、酸水印等缺陷；6.3.2热浸锌产品表面要求平整，不允许存在漏底、气泡、锈点、锌瘤、生锈、粘在产品表面的铁渣、突起的块状物、碰伤等缺陷；6.3.3因镀锌工艺需要，产品死角、转弯处允许开工艺孔，工艺孔大小要求适量，不要开在产品正面，以免影响产品的外观。
6.3.4产品死角或产品镀锌装夹位允许出现少量的漏底现象，可用锌液进行局部修补,修补前应清除修补部位油渍、灰尘,修补好的表面应与周围区域的颜色保持一致, 呈平滑过渡，无明显分界、明显凸起、凹陷；因材质较差，热浸锌过程中产生表面起皮现象，导致锌层脱落，可先去除氧化皮后，用上述修补方法进行修补。
漏底起泡锈点锌瘤6.4螺孔镀锌后的修复因螺孔部位容易造成锌层堆积，无法与螺丝实配，在热浸锌后螺孔要用丝锥重新加工一次；6.5附着力测试:用划格刀在试样涂层表面以2.0mm的间隔从垂直交叉方向划下100个方格，介刀要划到基材表面。
GBT13912-2002金属覆盖层钢铁制件热浸镀锌层
中华人民共和国国家标准GB/T 13912－2002 GB/T 13912－2002金属覆盖层钢铁制件热浸镀锌层金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法镀层的要求1、外观目测所有热浸镀锌制件，其主要表面应平滑、无滴瘤、粗糙和锌刺（如果这些锌刺会造成伤害）、无起皮、无漏镀、无残留的溶剂渣，在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。
注：“粗糙”和“平滑”是相对概念，制件镀层的粗糙度不同于经机械辊压或（和）吹、抹的镀锌制品（如镀锌钢板和镀锌钢丝）的粗糙度只要镀层的厚度大于规定值，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域，潮湿条件下存储的镀锌工件，表面允许有白锈（以碱式氧化锌为主的白色或灰色腐蚀产物）存在。
注2：不可能确立一个能覆盖所有实际要求的关于外观和精饰的定义。
目查外观、检查不合格的制件应按3.2进行修复或重镀后再交送重新检查。
若有特殊要求（例如镀锌后需要涂装）应按要求提供样品。
2、厚度镀层的厚度试验应按规定的数量抽样，并按规定的试验方法进行试验。
根据热浸镀锌制件主要表面的面积的大小，实验测得的镀层厚度应分别达到以下要求：A}对于主要表面面积大于2M2的制件（即大件），样本中每个制件的所有基本测量面内测得的镀层平均厚度应不低于表2或表3中相应的平均镀层厚度的最小值。
B}对于主要表面面积小于或等于2M2的制件，在每个基本测量面内测得的局部镀层厚度应不小于表2或表3中局部厚度最小值，在样品的所有基本测量面测得的镀层平均厚度应不低于表2或表3相应平均厚度最小值。
注：热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比，在极严酷的腐蚀条件下服役和（或）要求更长的服役时间的制件，其镀层厚度要求可以高于本标准的规定要求。
但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀锌工艺参数等因素的限制。
当需要较厚镀锌时，供需双方应探讨热浸镀技术上的可能性并注明相关技术条件（参见附录）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌标准GB/T 13912-2002前言本标准修改采用ISO 1461:1999((钢铁制件热浸镀锌层技术条件及试验方法》。
本标准根据ISO 1461:1999重新起草，在附录A中列出了本标准与ISO 14 61章条编号的对照一览表。
本标准对ISO 1461;1999作了下列修改，在附录B中列出了本标准与ISO 1461的技术性差异及其原因的一览表。
—按国内现有的系列标准，标准名称改为“金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法”;—取消了ISO 1461的前言;—用“本标准”代替“本国际标准;’，—引用了部分采用国际标准的我国标准;—将ISO 1461:1999中的4.2 和附录A的内容合并为本标准的4.1 ;—将I SO 1461:1999中第6章的内容分解为本标准的第6章和第7章;—对采用爆锌代替离心处理或同时采用爆锌和离心处理的热浸镀锌制件的镀层厚度提出了要求;—对未经完全烘干的制件热浸镀锌提出了安全要求。
本标准代替GB/T 13912-1992《金属覆盖层钢铁制品热镀锌层技术要求》。
本标准与GB/T 13912-1992相比主要变化如下:—在镀层的厚度大于规定值的条件下，允许被镀制件表面存在发暗或浅灰色的色彩不均匀;—对热浸镀锌生产过程提出了安全要求;—要求每个漏镀面的面积不应超过10c m,;—修复层的厚度应比镀锌层要求的最小厚度厚30p m以上。
本标准的附录D是规范性附录，附录A、附录B、附录C和附录E是资料性附录。
本标准由中国机械工业联合会提出。
本标准由全国金属与非金属覆盖层标准化技术委员会归口。
本标准负责起草单位:武汉材料保护研究所。
本标准参加起草单位:哈尔滨铁塔厂。
本标准主要起草人:吴勇、李春燕。
GB/T 13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法范围本标准规定了钢铁制件热浸镀锌层(其他合金元素总含量不超过20o)的技术要求和试验方法。
本标准不适用于下列情况:a) 连续式热浸镀生产的板材、带材、线材、管材和棒材;b) 采用特殊标准的热浸镀锌产品:c) 有附加要求或有与本标准要求不一致的热浸镀锌产品。
注:某些产品标准可以通过引用本标准号或修改本标准的部分条款来规定产品的热浸镀锌层。
本标准对热浸镀锌产品的后处理和附加保护涂层未做规定。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB /T 470 锌锭(eqvI SO 752)GB /T 4955 金属覆盖层覆盖层厚度测量阳极溶解库仑法(eqvI SO 2177)GB /T 4956 磁性金属基体上非磁性覆盖层厚度测量磁性法(eqvI SO 2178) GB /T 6462 金属和氧化物覆盖层横断面厚度显微镜测量方法(eqvI SO 1463) GB /T 9793 金属和其他无机覆盖层热喷涂锌、铝及其合金(eqvI SO 2063) GB /T 12334 金属和其他无机覆盖层关于厚度测量的定义和一般规则(eqvI SO 2064)GB /T 13825 金属覆盖层黑色金属材料热镀锌层的质量测定称量法(nqvI SO 1460)GB /T 18253 钢及钢产品检验文件的类型(eqvI SO 10747)IS O 28 59-1 特性检查的抽样程序第1部分:按可接受的质量水平(AQL)确定的逐批检查抽样方案IS O 28 59-3 特性检查的抽样程序第3部分:不连续批的抽样程序3 术语和定义GB/T 12334中确立的以及下列术语和定义适用于本标准。
热浸镀锌hotd ipg alvanizing将经过前处理的钢或铸铁制件浸人熔融的锌浴中，在其表面形成锌和(或)锌一铁合金镀层的工艺过程和方法。
热漫镀锌层hot dip galvanized coating采用热浸镀锌方法在钢铁件表面上获得的锌和(或)锌一铁合金镀层。
注:在本标准中简称为镀层Gs/T 13912-20023.3镀层的镀班f coatingm ass钢铁表面上单位面积锌和(或)锌一铁合金镀层的总质量，以g/mz表示。
3.4镀层厚度coatingt hickness钢铁表面上锌和(或)锌一铁合金镀层的总厚度，以km表示。
3.5主要表面significants urface制件上被热浸镀锌或将被热浸镀锌的部分表面，该部分表面上的镀层对于制件的外观和(或)使用性能是极为重要的。
3.6样本controls ample从检查批中随机抽取用于试验的热浸镀锌制件或制件组。
3.7墓本测f面referencea rea按规定次数进行检测试验的区域。
3.8镀层局部厚度localc oatingt hickness在某一基本测量面按规定次数用磁性法所测得的镀层厚度的算术平均值或用称量法进行一次测量所测得的镀层镀覆量的厚度换算值。
3.9镀层平均厚度meanc oatingt hickness对某一大件或某一批镀锌件抽样后测得镀层局部厚度的算术平均值。
注:本标准中大件是指主要表面的表面积大于2m '的制件(见6.2,7.2).3.10镀层的局部镀彼f localc oatingm ass采用称量法进行一次测量所测得的某一区域镀层的镀覆量。
3.11镀层的平均镀班f meanc oatingm ass按第 5 章规定抽样，用称量法测得的镀层局部镀覆量的算术平均值，或镀层平均厚度的换算值。
3.12最小值minimum value在基本测量面上用称量法测得的镀层镀覆量厚度换算值中的最小值，或按规定次数用磁性法所测得的镀层厚度的算术平均值中的最小值。
3.13检查批inspectionl ot简称批。
指一次订货或一次交货的热浸镀锌制件。
3.14验收检查acceptancei nspection在没有其他规定的情况下，应在热浸镀锌生产厂家内对某检查批的热浸镀锌制件进行的检查。
3.15漏镀面uncoated areas钢铁制件表面未与熔融锌发生反应的区域。
GB/T 13912-2002一般要求4.1 褥方应向供方提供的资料4.1.1 必要资料本标准的标准号。
4.1.2 附加资料需方若有特殊要求，则应提供下列资料:a) 对热浸镀锌会产生影响的基体金属的化学成分和性能(参见附录C);b) 主要表面的标定，可利用图纸标明或提供标有适当标记的样品;c) 表面平整与否将影响镀锌制件使用性能的区域用图纸或其他方法标明，这些不平整往往由镀锌过程中形成的锌瘤、镀锌时制件相互接触形成的痕迹等因素造成;供需双方应协商解决这些问题;d) 用样品或其他方法说明产品要求的表面光滑程度;e) 是否有特殊预处理要求;f) 是否有特殊的镀层厚度要求(见6.2中注和附录C);B) 是否允许经离心或爆锌处理的镀层厚度达到表3而不是表2要求;h) 热浸镀锌后是否还要进行后处理或涂装(见6.2.3 ，附录C.4 和附录C.5);)1 抽样方法(见第5章);1) 合格证书是否要求与GB/T 18253的规定一致。
供方应根据需方要求提供包括修复方法(见6.3 .2 和附录C.5 ) 在内的有关资料。
4.2 基体金属基体金属的化学成分、表面状况、制件的重量及镀锌条件都将影响镀层的外观、厚度、组织结构及物理/力学性能。
本标准没有对这些提出具体的要求，供需双方可参照附录C对基体金属的选择及镀锌条件进行协商。
4.3 热漫镀锌浴用于热浸镀锌的锌浴主要应由熔融锌液构成。
熔融锌中的杂质总含量(铁，锡除外)不应超过总质量的1.500。
所指杂质见GB/T 470规定。
4.4 安全在热浸镀锌的生产过程中应按附录D的要求采取安全措施。
注I SO 14713给出了钢铁热浸镀锌层的选用指南。
ISO 12944-5包含有关钢铁热浸镀锌层上涂装的信息(参见附录F)。
5 抽样用于镀层厚度试验的样本应从每一检查批(见3-6)中随机抽取，应按表1要求从每一检查批中抽取不少于最小数量的制件组成样本。
表 1 按批的大小确定样本大小检查批的制件数量样本所需制件的最小数量除非订货时需方提出其他要求，验收检查应在产品离开镀锌厂家之前进行。
6 镀层的要求6.1 外观目测所有热浸镀锌制件，其主要表面(见3.5 ) 应平滑，无滴瘤、粗糙和锌刺(如果这些锌刺会造成伤害)，无起皮，无漏镀，无残留的溶剂渣，在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。
注 1 :“ 粗糙”和“平滑”是相对概念，制件镀层的粗糙度不同于经机械辊挤或(和)吹、抹的镀锌制品(如镀锌钢板和镀锌钢丝)的粗糙度。
只要镀层的厚度大于规定值，被镀制件表面允许存在发暗或浅灰色的色彩不均匀区域。
潮湿条件下储存的镀锌工件，表面允许有白锈(以碱式氧化锌为主的白色或灰色腐蚀产物)存在。
注2: 不可能确立一个能橙盖所有实际要求的关于外观和精饰的定义目查外观，检查不合格的制件应按6.3.2 进行修复或重镀后再交送重新检查。
若有特殊要求(例如镀锌后需要涂装)，应按要求提供样品(见4.1.2和附录C.1. 4) ,6.2 厚度镀层的厚度试验应按第5章规定数量抽样，并按7.2规定的试验方法进行试验。
根据热浸镀锌制件主要表面(见3-5)面积的大小，试验测得的镀层厚度应分别达到以下要求:a) 对于主要表面(见3-5)面积大于2m，的制件(即大件)，样本中每个制件的所有基本测量面(见3- 7) 内测得的镀层平均厚度应不低于表2或表3中相应的平均镀层厚度的最小值;b) 对于主要表面(见3-5)面积小于或等于2m，的制件，在每个基本测量面(见3.7 ) 内测得的局部镀层厚度应不小于表2或表3中局部厚度最小值，在样品的所有基本测量面(见3.7 )测得镀层平均厚度应不低于表2或表3相应平均厚度最小值。
注:热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比。
在极严酷的腐蚀条件下服役和(或)要求更长的服役时间的制件，其镀层厚度要求可以高于本标准的规定要求。
但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀工艺参数等因素的限制。
当需要较厚镀层时，供需双方应探讨热浸镀技术上的可能性并注明相关技术条件(参见附录C),表 2 未经离心处理的镀层厚度最小值制件及其厚度/mm镀层局部厚度/}am m m镀层平均厚度/um m m钢厚度>6 70 85.3<钢厚度<6 55 701. 5(钢厚度<3 45 55钢厚度<1.5 35 45铸铁厚度)6 70 80铸铁厚度<6 60 70注:本表为一般的要求，具体产品标准可包含不同的厚度等级及分类在内的各种要求，在和本标准不冲突情况下，可以增加更厚的镀层要求和其他要求.GB/T 13912-2002表3 经离心处理的镀层厚度最小值制件及其厚度/mm镀层局部厚度/y.n i 卫n铰层平均厚度/dam口l l n螺纹件直径)20 45 556镇直径<20 35 45直径<6 20 25其他制件(包括铸铁件)厚度妻3 45 55厚度<3 35 45注1本表为一般的要求，紧固件和具体产品标准可以有不同要求(见4.1.2.g ), 注2采用爆锌代替离心处理或同时采用爆锌和离心处理的镀锌制件见附录C. 4.6.3 漏镀和修复6.3.，漏镀热浸镀锌制件漏镀面的总面积不应超过制件总表面积的0.5 。
