粘弹体防腐胶带在管道环焊缝补口大修中的应用
管道粘弹体补口方法

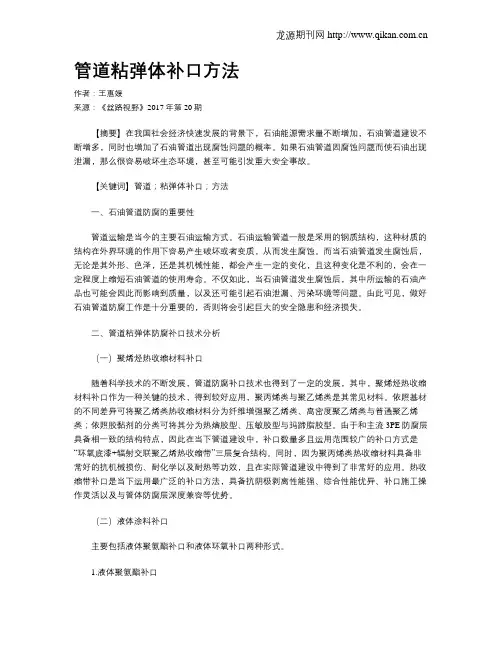

管道粘弹体补口方法作者：王惠媛来源：《丝路视野》2017年第20期【摘要】在我国社会经济快速发展的背景下，石油能源需求量不断增加，石油管道建设不断增多，同时也增加了石油管道出现腐蚀问题的概率。
如果石油管道因腐蚀问题而使石油出现泄漏，那么很容易破坏生态环境，甚至可能引发重大安全事故。
【关键词】管道；粘弹体补口；方法一、石油管道防腐的重要性管道运输是当今的主要石油运输方式。
石油运输管道一般是采用的钢质结构，这种材质的结构在外界环境的作用下容易产生破坏或者变质，从而发生腐蚀。
而当石油管道发生腐蚀后，无论是其外形、色泽，还是其机械性能，都会产生一定的变化，且这种变化是不利的，会在一定程度上缩短石油管道的使用寿命。
不仅如此，当石油管道发生腐蚀后，其中所运输的石油产品也可能会因此而影响到质量，以及还可能引起石油泄漏、污染环境等问题。
由此可见，做好石油管道防腐工作是十分重要的，否则将会引起巨大的安全隐患和经济损失。
二、管道粘弹体防腐补口技术分析（一）聚烯烃热收缩材料补口随着科学技术的不断发展，管道防腐补口技术也得到了一定的发展，其中，聚烯烃热收缩材料补口作为一种关键的技术，得到较好应用，聚丙烯类与聚乙烯类是其常见材料。
依照基材的不同差异可将聚乙烯类热收缩材料分为纤维增强聚乙烯类、高密度聚乙烯类与普通聚乙烯类；依照胶黏剂的分类可将其分为热熔胶型、压敏胶型与玛蹄脂胶型。
由于和主流3PE防腐层具备相一致的结构特点，因此在当下管道建设中，补口数量多且运用范围较广的补口方式是“环氧底漆+辐射交联聚乙烯热收缩带”三层复合结构。
同时，因为聚丙烯类热收缩材料具备非常好的抗机械损伤、耐化学以及耐热等功效，且在实际管道建设中得到了非常好的应用。
热收缩带补口是当下运用最广泛的补口方法，具备抗阴极剥离性能强、综合性能优异、补口施工操作灵活以及与管体防腐层深度兼容等优势。
（二）液体涂料补口主要包括液体聚氨酯补口和液体环氧补口两种形式。
粘弹体胶带作业标准.
外护带宽度(mm)
50
75或100
100或150
300或400
表4PE/PVC胶带宽度选择参考表
②从一端开始缠绕PVC/PE外带，先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，如图14所示。
图14
③自一端开始螺旋缠绕PVC/PE外带，缠绕外带时保持一定张力，胶带之间搭接不低于50%，直至另一端，在结束部位原位缠绕一周PVC/PE外带，留出3mm宽的粘弹体胶带不缠绕外带，如图15所示。
第一章总则
71
72
73
STOPAQ粘弹体胶带
产品系列
适用工况温度（℃）
施工时基材温度（℃）
施工时胶带温度（℃）
STOPAQ CZ
-45- +50
-30- +50
5- +50
STOPAQ CZH
-45- +70
-30- +70
5- +70
STOPAQ CZHT
-45- +95
-30- +70
5- +70
12
管道或设备表面处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的ST3级要求，表面应干燥，无松动的浮锈、无污物；基材搭接部位的原防腐层表面应平整、干燥、无污物。工厂预制的3PE涂层搭接部位处理成30度的坡口（图1-2）。
图 1-2
13
STOPAQ粘弹体防腐胶带、PE、PVC外保护带采用缠绕搭接施工。
热收缩带和玻璃纤维复合材料施工方法按材料生产厂家提供的作业指导书要求操作。
14
4.1公称直径<DN200mm管道防腐补口
①宜使用50mm宽的粘弹体防腐胶带，50mm宽的PVC/PE外带；
管道补口保温施工方案

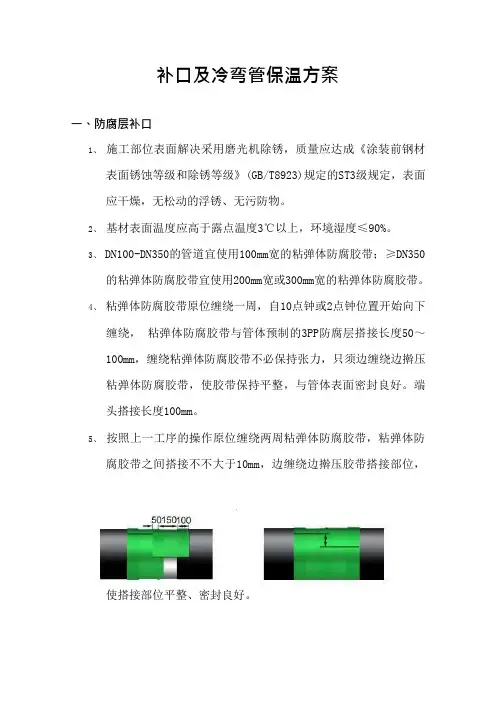

补口及冷弯管保温方案一、防腐层补口1、施工部位表面解决采用磨光机除锈，质量应达成《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的ST3级规定，表面应干燥，无松动的浮锈、无污防物。
2、基材表面温度应高于露点温度3℃以上，环境湿度≤90%。
3、DN100-DN350的管道宜使用100mm宽的粘弹体防腐胶带；≥DN350的粘弹体防腐胶带宜使用200mm宽或300mm宽的粘弹体防腐胶带。
4、粘弹体防腐胶带原位缠绕一周，自10点钟或2点钟位置开始向下缠绕，粘弹体防腐胶带与管体预制的3PP防腐层搭接长度50～100mm，缠绕粘弹体防腐胶带不必保持张力，只须边缠绕边擀压粘弹体防腐胶带，使胶带保持平整，与管体表面密封良好。
端头搭接长度100mm。
5、按照上一工序的操作原位缠绕两周粘弹体防腐胶带，粘弹体防腐胶带之间搭接不不大于10mm，边缠绕边擀压胶带搭接部位，使搭接部位平整、密封良好。
6、粘弹体防腐胶带缠绕完毕，应目测检查防腐胶带缠绕质量，防腐胶带表面应平整、搭接均匀、无气泡、皱褶和破损；并采用电火花检漏仪进行检漏，检漏电压15KV-25KV，以无漏点为合格。
7、粘弹体防腐胶带缠绕质量检查合格后缠绕外保护带，保持一定张力自一端开始缠绕，先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，如图所示。
8、然后自一端开始螺旋缠绕外保护带，保持一定张力，胶带之间搭接50%-55%，直至另一端，在结束部位原位缠绕一周外保护带，留出3mm 宽的粘弹体胶带不缠绕外带，如图所示。
二、电熔带补口1、检查管道和电热熔带（套）与否有损伤。
2、用布彻底将管道的外表面和电热熔带（套）的内壁上的杂物去除干净（涉及水气），油类污物可用甲醇擦拭。
3、用电热熔带（套）将已水平对齐的管道要连接的部份紧紧圈住，圈的时候有连接线的一端在内圈。
PE 棒也应插入此端，从两侧分别插入，紧靠此端头。
D400 下列插入约 50㎜，D450 以上插入90-100㎜。
