背光基础知识介绍
背光知识简课件
汇报人：日期:•背光技术概述•背光技术种类及其特点•背光技术的工作原理及实例目•背光技术的优缺点及其发展前景•背光技术的应用案例分析录01背光技术概述背光定义背光灯的分类背光的定义电视手机显示器030201第一代背光技术第二代背光技术第三代背光技术02背光技术种类及其特点特点LED背光技术具有体积小、寿命长、亮度高、色彩丰富等优点，被广泛应用于液晶电视、电脑显示器等领域。
定义LED背光技术是指利用发光二极管（LED）作为背光源，通过控制光线的亮度、色彩等特性，为液晶显示器（LCD）提供照明。
技术发展随着技术的不断进步，LED背光技术的发光效率不断提高，成本不断降低，使得液晶显示器的画质和外观得到进一步提升。
定义特点技术发展特点技术发展定义背投技术具有画面尺寸大、色彩还原性好、亮度高等优点，被广泛应用于家庭影院、会议室等领域。
特点技术发展背投技术03背光技术的工作原理及实例详细描述CCFL背光技术是一种利用冷阴极荧光灯管作为光源的背光技术，具有亮度高、色域广、寿命长等优点。
详细描述CCFL背光技术利用冷阴极荧光灯管作为光源，通过光学膜组将光线散射和折射，形成均匀、柔和的背光。
CCFL背光技术具有亮度高、色域广、寿命长等优点，被广泛应用于液晶电视、显示器等领域。
详细描述背投技术的工作原理及实例总结词详细描述04背光技术的优缺点及其发展前景优点能环保。
体积小：LED背光模块体积较小，可以使得整个显示设备的体积更小，更加便携。
•长寿命：LED背光寿命长，能够保证显示设备长时间稳定运行。
01020304亮度高：CCFL背光亮度高，适合在明亮环境下使用。
寿命较短：CCFL背光寿命较短，需要经常更换灯管。
优点能耗较高：CCFL背光能耗较高，需要消耗较多的能源。
010203040506缺点安全性问题：激光光源具有一定的安全隐患，需要注意背光技术的发展前景LED背光技术将继续占据主导地位随着LED技术的不断发展，LED背光的性能和制造成本将得到进一步提升，未来将继续占据主导地位。

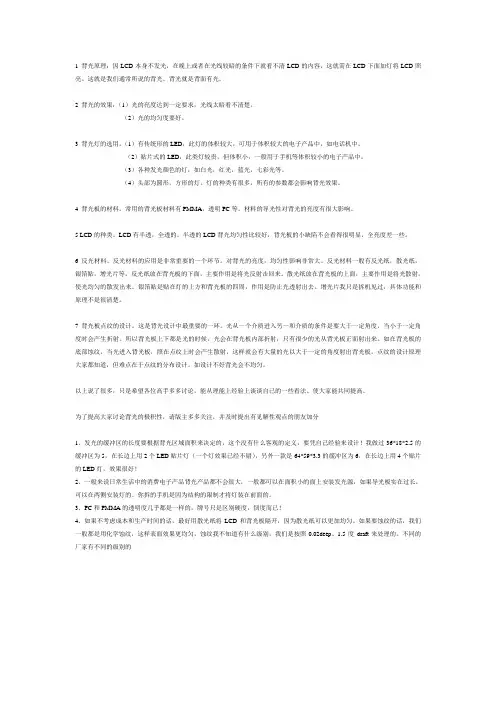

1 背光原理
1 背光原理：因LCD本身不发光，在晚上或者在光线较暗的条件下就看不清LCD的内容，这就需在LCD下面加灯将LCD照亮。
这就是我们通常所说的背光。
背光就是背面有光。
2 背光的效果：（1）光的亮度达到一定要求，光线太暗看不清楚。
（2）光的均匀度要好。
3 背光灯的选用。
（1）有传统形的LED，此灯的体积较大，可用于体积较大的电子产品中，如电话机中。
（2）贴片式的LED，此类灯较贵，但体积小，一般用于手机等体积较小的电子产品中。
（3）各种发光颜色的灯，如白光，红光，蓝光，七彩光等。
（4）头部为圆形，方形的灯。
灯的种类有很多，所有的参数都会影响背光效果。
4 背光板的材料。
常用的背光板材料有PMMA，透明PC等。
材料的导光性对背光的亮度有很大影响。
5 LCD的种类。
LCD有半透，全透的。
半透的LCD背光均匀性比较好，背光板的小缺陷不会看得很明显，全亮度差一些。
6 反光材料。
反光材料的应用是非常重要的一个环节。
对背光的亮度，均匀性影响非常大。
反光材料一般有反光纸，散光纸，银箔贴，增光片等。
反光纸放在背光板的下面，主要作用是将光反射击回来。
散光纸放在背光板的上面，主要作用是将光散射，使光均匀的散发出来。
银箔贴是贴在灯的上方和背光板的四周，作用是防止光透射出去。
增光片我只是拆机见过，具体功能和原理不是很清楚。
7 背光板点纹的设计。
这是背光设计中最重要的一环。
光从一个介质进入另一和介质的条件是要大于一定角度，当小于一定角度时会产生折射。
所以背光板上下都是光的时候，光会在背光板内部折射，只有很少的光从背光板正面射出来。
如在背光板的底部蚀纹，当光进入背光板，照在点纹上时会产生散射，这样就会有大量的光以大于一定的角度射出背光板。
点纹的设计原理大家都知道，但难点在于点纹的分布设计。
如设计不好背光会不均匀。
以上说了很多，只是希望各位高手多多讨论，能从理能上经验上谈谈自已的一些看法。
使大家能共同提高。
为了提高大家讨论背光的极积性，请版主多多关注，并及时提出有见解性观点的朋友加分1、发光的缓冲区的长度要根据背光区域面积来决定的，这个没有什么客观的定义，要凭自己经验来设计！我做过36*18*2.5的缓冲区为5，在长边上用2个LED贴片灯（一个灯效果已经不错），另外一款是64*59*3.3的缓冲区为6，在长边上用4个贴片的LED灯，效果很好！2、一般来说日常生活中的消费电子产品背光产品都不会很大，一般都可以在面积小的面上安装发光源，如果导光板实在过长，可以在两侧安装灯的。
背光板基本介绍
9
背光源型式
以光源分 冷阴极灯管(CCFL)LED自然光源（前光式）
以光源进入方式分
侧入光式（灯管形式一Ｌ Π型）
直下式（高辉度`大尺寸）
导光板加工方法分 非印刷式 导光板形式分
印刷式
平板式
契型板式
10
背光板技术重点
共通重点： 辉度：指单点面积上的亮度 影响辉度的因素：
CCFL-辉度值` INVERTER `暂态功能（W）
上扩散片用途
下扩散片用途
棱镜片
１７
棱镜片(Prism sheet)
制造商：3M［专利权（棱角向上）到2007年］ 主要功能：提高辉度`3M一般约50% `三菱更高`但要配合导光板上制造之棱角 以下专指3M产品 3M名词`BEF`，一般有` LENS`，增光片说法 3M：穿透式市场→ 指有光穿透显示器 基本原理：折线&再反射 70º 以上直接向上 70º 以下再折射 反射
塑胶框功能将灯罩组导光板film材收容并保护为增加强度敢死大部分使用pc材质灯罩灯罩之功用为保护ccfl并将ccfl发出之光源反射至导光板内反射片是sus或铜或铝内侧镀银及钛设计上也可以反射片代替冷阴极灯管背光板之光来源决定辉度色度之变化因电极关系也影响铝背板主要做为收容材料及增加强度用背光板技术概要背光板应用于穿透式产品之平面光源光能源分配技术光学电学化学系统应用之技术经验值理论基础工艺技术重于科学技术成熟的产业不成熟的技术材料应用技术30设计能力30组装工艺4010背光源型式以光源分冷阴极灯管ccflled自然光源前光式以光源进入方式分侧入光式灯管形式一l直下式高辉度大尺寸导光板加工方法分印刷式非印刷式导光板形式分平板式契型板式11背光板技术重点共通重点
18
→U
电视背光原理
电视背光原理电视背光技术是指在液晶电视中使用的一种照明技术，它能够提高电视的亮度和对比度，使得观看体验更加清晰和舒适。
在了解电视背光原理之前，我们首先需要了解液晶电视的基本构成。
液晶电视由液晶面板和背光模块两部分组成，而背光模块又是液晶电视中最为重要的部分之一。
背光模块是液晶电视中用于提供照明的关键部件，它的主要作用是为液晶面板提供光源，使得液晶面板能够显示出清晰的图像。
在早期液晶电视中，常见的背光模块是冷阴极灯管（CCFL）背光，而现在主流的液晶电视则采用了LED背光技术。
LED背光技术是一种以LED作为光源的背光技术，它相比于传统的CCFL背光具有诸多优势。
首先，LED背光可以实现局部调光，提高了电视的对比度和色彩表现；其次，LED背光具有更长的使用寿命和更低的功耗，能够降低电视的能耗和维护成本；最后，LED 背光还可以实现更薄更轻的设计，提高了电视的外观和便携性。
在LED背光技术中，常见的有直下式LED、侧光式LED和全阵列直下式LED三种形式。
直下式LED是将LED灯直接安装在液晶面板后面，能够实现更好的局部调光效果；侧光式LED是将LED灯安装在液晶面板的侧边，通过导光板将光线均匀地照射到液晶面板上；全阵列直下式LED则是在直下式LED的基础上进一步增加LED的数量，实现更细致的局部调光效果。
除了LED背光技术之外，还有一种新型的背光技术叫做Micro LED。
Micro LED是一种由微小的LED组成的显示技术，它具有更高的亮度、更广的色域和更快的响应速度，能够实现更加真实和震撼的视觉效果。
虽然目前Micro LED技术还处于发展阶段，但它有望成为未来液晶电视背光技术的重要发展方向。
总的来说，电视背光技术作为液晶电视中至关重要的一部分，不断地在技术和性能上进行创新和提升。
LED背光技术以其高效节能、高对比度和薄型化设计成为了主流，而Micro LED技术则有望引领未来的发展方向。
随着科技的不断进步，相信电视背光技术将会为我们带来更加震撼和精彩的视觉体验。
《背光模组简介》PPT课件 (2)
Content
Back light 定义与分类 Back light 的发光原理
Back light 的结构 Back light 的发展趋势
Page 1
Backlight的定义与分类
Backlight 定义 Back light — 背光源，是一个向Panel提供适合的(要求规格)光的组件.
价格 散热
CCFL Back Light 72%
2~5万h 辐射 含汞
不可回收 高压
低温启动差 低 好
发光效率
好
响应时间
响应速度1s-2s
LED Back Light 〉105% 10万h 无
不含重金属 可回收 常规直流 全天候
高(前者的3~5倍) 差(需加散热设备)
一般(前者的1/2,约30~35lm/w)
ns级
色彩饱和度是以显示器三原色色彩范围为分子，NTSC(美国国家电视标准委员会)所规定的三原色色彩 范围为分母，求百分比。 由于液晶每个象素由红、绿、蓝（RGB）子象素组成，背光通过液晶分子后 依靠RGB象素组合成任意颜色光。如果RGB三原色越鲜艳,那么显示器可以表示的颜色范围就越广。如 果显示器三原色不鲜艳，那这台显示器所能显示的颜色范围就比较窄，因为其无法显示比三原色更鲜艳 的颜色。提高色彩饱和度的方法是提高背光亮度和背光模块的透光度。
注意项目：弯曲、变形、DOTPATTRN印刷质量、表面划痕、异物等.
导光方式
Page 15
Backlight的结构
(4) 反射板— 将光反射进导光板,反射方式为镜面反射,以提高光的利用率。
Page 16
Backlight的结构
(5) 扩散片— 扩散片内有很多颗粒状的物体，可以将导光板收到的光进行扩散，使光
背光知识简介精品文档
结构图
← 镀铝层 ← PET ← 粘合剂
亮银龙卷材
BACK
亮银龙色泽较光亮，厚 度也较大（0.08),遮光性较 好；
常用型号为L263S、
L262S、HBKS-50等。
亮
亚
亚银龙色泽相对较暗 淡，厚度薄（0.05），具
银 龙
银 龙
有一定的透光性。
常用的型号为 BTKSMI25UL。
2、黑白单面胶（白面背胶）
根据需要，有时候也采用 黑白单面胶作为遮光膜。
白面背胶，贴附在导光板 上； 黑面作为遮光面，露在外 表面。
常用型号如：550PBS系列
扩散片（Diffuser）
1、底背光用扩散片 2、侧背光用扩散片 3、彩屏背光用扩散片
BACK
底背光用扩散片
结构如图所示：
保护膜
扩散层
PET 背胶层 离型纸
背光LED光源参数
其他电路辅料
F
1、PCB/FPC
P C
2、二极体
二
3、电阻
极 体
4、锡膏、锡线
5、银胶
6、铝线（金线）
P C B
电阻
铝线
锡膏
锡线
BACK
反射片（Reflector）
1、普通侧背光反射片 2、彩屏背光反射片
BACK
1、普通侧背光反射片
普通侧背光使用白色反射片,常用型号如E20系列、E60L （常用于大尺寸产品）、RW188等；厚度从0.05~0.2mm， 可以根据需要选择。
小尺寸背光扩散片厚度在 0.03~0.2mm之间。
彩屏背光用扩散片
下扩散片常用材质为 50LSE，t=0.065mm，雾 度相对较大（84%），透 光率较低；
LCM背光基础知识
背光源基础知识A.1 彩屏背光源定义：用于彩色显示模块的背光源，此类背光通常亮度要求高，亦可理解为高亮背光源。
A.2 构造图彩屏背光可以分为：单屏单彩，双屏双彩和双屏单彩。
图1：单屏单彩图2：双屏双彩图3：双屏单彩图4：双屏单彩+彩膜片（注：图中在增光膜上面的扩散膜，通常被带扩散效果的增光膜取代。
）A.3 部件分述A.3.1 LEDlight-emitting diode的缩写，即发光二极管，背光源所采用的光源之一。
在彩屏背光中使用的LED，属于“侧发光贴片LED”（贴片LED的英文名称为：SMD）。
直接决定了，背光源的亮度及色度性能。
SMD的原理构造：运用蓝色芯片激发黄色荧光粉得到白光。
LED我们需要关注的性能参数如下：外形（Outline），LED的封装外形。
LED的外形，影响焊盘的设计。
特别是LED的厚度，间接的决定了背光的厚度。
（具体外形，请查阅相应LED的技术规格书。
）正向电流（Forward Current），LED的工作电流。
彩屏背光使用的侧发光SMD，额定正向电流为20mA。
正向电压（Forward Voltage），LED的工作电压。
侧发光SMD的正向电压，都是在20mA 下测定的。
并根据实际值，对LED进行了分级。
发光强度（Luminous Intensity），LED的光强。
侧发光SMD的发光强度，是按照20mA 条件下点亮，进行测量并分级的。
当正向工作电流在10-20mA时，发光强度和电流是近似线性关系。
即当使用15mA工作时，LED的发光强度可以估算为20mA条件下的3/4。
色坐标（Chromaticity Coordinate），LED颜色在CIE 1931色谱图中的坐标值（x，y），用来界定LED的颜色。
侧发光SMD的色坐标，是在20mA条件下测定分级的。
寿命（Life time），在室温25℃条件下，额定工作电流点亮时，LED的半衰期。
寿命与工作电流和温度成反比。
电视液晶屏背光结构介绍
背光模块结构与解析
目前，液晶显示器(LCD)由于其耗电低、质量轻、厚度薄、辐射低等优点已成为 光电显示器中产量最高，最普遍使用的平面显示器。但是LCD 是非自发性的显示器 件，必须借助于外部光源达到显示效果。背光系统根据光源在系统中的摆放位置可分 为直下式背光系统和侧入式背光系统
直下式背光系统的光源置于液晶面板下方，光线
三、反射片：
將透到導光板背面的光，反射到正面(外表看起來像純白色的 亮光紙)。
將PET或聚碳酸酯（polycarbonate）等光學透明度高的數 脂，微細發泡而成。
泡直徑有數um左右～泡越微細、密度越高，反射率就越高
泡是折射率約1.00的素材，與透明樹脂之間，形成良好的 折射率界面。
四、扩散膜(Diffuser)
此系统适用于小型、轻薄的面板，如笔记型电脑、 手机、数码相机等。
结构与解析
■ 侧入式结构(Edge Light~端缘入光)
♦ 灯管位置：位于模块侧边
♦
应用：以轻、薄考量为主▶ 的面板模块，如Notebook
结构与解析 ■ 直下式结构(Direct Lamp Type) ♦ EL、LED位置：位于模块下方； ♦ 应用：以LCD监视器及液晶电视为主的面板模块
或扩散片，主要功能是讓光線透過分佈均勻化，將出現在 偏離視野角方向的光集中，提高正面輝度，有效利用光；
對於側部式背光模組而言，主要是遮掩導光板上網點； 直下式背光模組則主要模組中的燈管組做均勻化。
压克力球
PET基 层
五、棱镜片(Prism Sheet)
亦称增光片(Brightness Enhancement Film，BEF)，系占液 晶显示器背光模块原材料成本约37%之重要组件。棱镜片系 一种聚光装置，主要利用全反射和折射定律，将分散之光集 中于一定角度范围内出射，从而提高该范围内之亮度。
背光源原理及简介
背光源（Backlight）原理及简介背光背光源（Backlight）原理及简介背光源对于大多数人来说是一个陌生的概念，所谓背光源（BackLight）应该是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。
液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果,背光源的发展可以追朔到二战时期。
当时用超小型钨丝灯作为飞机仪表的背光源。
这是背光源发展的初始阶段。
经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。
随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。
受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。
LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。
背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。
高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色背光源是提供LCD面板的光源。
主要由光源、导光板、光学用膜片、塑胶框等组成。
背光源具有亮度高，寿命长、发光均匀等特点。
目前主要有EL、CCFL 及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。
随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
电致发光(EL)背光源体薄量轻，提供的光线均匀一致。
它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。
但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。
背光
1、概述背光模组(Back light module)为液晶显示器面板(LCD panel)的关键组件之一，由于液晶本身不发光，背光模组的功能就在于供应充足的亮度与分布均匀的光源，使液晶显示器面板能正常显示影像。
随着LCD面板已经广泛应用于生活各个领域的电子产品，因此带动背光模组及其相关零组件的需求持续增长。
做为一个LCM厂商，生产高质量、低成本的背光模组，已成为日益迫切的需求2、类别一般而言，背光模组可分为前光式(Front light)与背光式(Back light)两种，而背光式可依其规模的要求，以灯管的位置做分类，发展出下列三大结构。
2.1、侧光式结构(Edge lighting)发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18寸以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人数位助理(PDA)、笔记本电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。
2.2、直下型结构(Bottom lighting)超大尺寸的背光模组，侧光式结构已经无法在重量、耗电量及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出来。
光源由自发性光源(如冷阴极萤光管、发光二极管等)射出经反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多个光源，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简单等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV，其高耗电(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。
图1侧光式结构与直下式结构背光模组目前，我司主要进行中小尺寸LCM的设计，采用侧光式结构，为客户提供解决方案。
3、组成结构主要组成为发光源（Light source）、导光板(light guide plate)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。
背光原理介绍
背光技术介绍
扩散原理 扩散片的光线部分
扩散片对于产品的亮度提高，也正是由于扩散片的雾度和折射率， 使单独导光板内的光线在整体发光面的往复发射中，被扩散所阻碍， 使一部分光线从导光板内被吸了出来
有些背光是要求双向发光的，即双屏背光，此时，不同的扩散， 对应的两个屏幕的效果是不同的。
双屏背光主要有双屏非彩、双屏双彩、双屏单彩等几种情况，根 据手机客户的要求，进行不同的布局
背光技术介绍
特点与市场：
主要 类型 优点 功耗低，体 积小，整体 均匀性好。 缺点 使用范围 后续发展方向 备注
EL发光片
亮 度 低 ，小尺寸的TN、提 升 亮 度 ， 增 体 积 与 面 光 彩 色 化 STN 、 CSTN 加 色 彩 还 原 性 源 的 优 势 ， 效 果 差 。等 和色谱域 使 EL 的低端 市场仍旧稳 定
内扩散
远距离观 察效果较 好，近距 离观察有 各种缺陷
光刻
亮度高， 均匀性稍 低，视角 偏差较大
光学
亮度低， 均匀性容易保 整体一致 证，整体光学 性好，但 视效相续成本 明暗对比 较低 明显 中小尺寸的导 光板，以及部 分大尺寸（台 湾能够量产注 塑的最大为20 寸）导光板
主要 用途
主要用在大 尺寸及部分 中尺寸的导 光板上
背光技术介绍
LED发光原理
发光用的LED
真彩色显示与全彩色显示等，都是用到白光LED，白光的还原性越好，色 彩显示就越真实
常用LED主要LED主要是蓝色晶片配黄色荧光粉，用蓝光激发黄色荧光粉之 后，蓝光与补色黄光会混合成白色，此种方法成本低，生产容易
由于CCFL与上述LED都是依靠间接激发产生的可见光，所以相应的频谱范 围比真正的太阳光要小很多，使色彩饱和度直接受到影响，从而，大尺寸显示， 都采用三原色的LED方式，即RGB形式，以增加频谱范围
背光原理简介
均勻性
5點量測規格[(Imax/Imin-1)× %]
9點量測規格[(Imin/Imax)× %]
13點量測規格[(Imax/Imin-1)× %]
背光的結構
上擴散片
燈管組
Lens× 2
燈管 Reflector 燈座蓋板
導光板 反射片 塑膠框
背光的光線路徑
背光模組材料
項目 功能 材質
擴散片
增光片 導光板 反射片 塑膠框
背光簡介
1
授課大綱
1. 背光簡介。
2. 背光材料簡介。
3. 背光相關不良說明。
TFT-LCD製程簡介
玻璃基板、靶材….
Array（薄膜）製程
Cell（面板）製程
CF、液晶、框膠、間隔劑 、偏光板….
Module（模組）製程
PWB、IC、背光、鐵框 ….
TFT-LCD成品
模組製程簡介
Cell製程
BEF-III
DBEF（Dual Brightness Enhancement Film) 反射式偏光增亮片
傳統顯示器 50%的光被吸收 裝了DBEF的顯示器 增加了更多的光
上偏光板
液晶面板 下偏光板
P
P
P
3M DBEF
P S P S S P S
背光
導光板（LGP）
入光面
射出注入口
射出注入邊
非注入邊
CCFL的特性
影響CCFL的因素
玻璃管徑 燈管長度 燈管形狀 （直管、L管、ㄇ管、U管、W管） 電極形狀及種類 水銀量 （水銀蒸氣壓＝6X10-3 tor 時 253.7 nm 輻射 效率最大） 6. 惰性氣體充填壓力 7. 氣體混和比例 (Ne + Ar) 8. 周圍環境溫度 （影響管壁及電極溫度） 9. 色度 10. 螢光劑塗佈 1. 2. 3. 4. 5.
背光种类有哪些
背光种类有哪些
在电子工业中，背光是一种照明的形式，常被用于LCD显示上。
背光式和前光式不同之处在于背光是从侧边或是背后照射，而前光顾名思义则从前方照射。
他们被用来增加在低光源环境中的照明度和电脑显示器、液晶荧幕上的亮度，以和CRT显示类似的方式产生出光。
背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。
边光式。
即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。
根据实际使用的需要，又可做成双边式，甚至三边式。
背光可以是任何一种颜色，单色液晶通常有黄、绿、蓝、白等背光。
而彩色显示采用白色白光，因其涵盖最多色光。
LED背光被用在小巧、廉价的LCD面板上。
它的光通常是有颜色的，虽然白色背光已经愈来愈普遍了。
电光面板经常被使用在大型显示上，这时均匀的背光是很重要的。
电光面板需要经由高压的交流电来驱动，这部份由反用换流器回路来提供。
冷阴极管被用在像是电脑显示器上，颜色上通常是白色的，这同样也需要反用换流器和散光器。
白炽背光则在需要高亮度时被使用，但是其缺点则是白炽灯泡的寿命相当有限，而且会产生相当多的。
背光驱动原理
背光驱动原理背光驱动技术是指在液晶显示器中，利用背光源来照亮液晶屏幕，从而实现图像显示的一种技术。
背光驱动原理是液晶显示器技术中的重要组成部分，下面将对背光驱动原理进行详细介绍。
首先，我们需要了解液晶显示器的结构。
液晶显示器主要由液晶屏和背光源组成。
液晶屏是由一层薄膜晶体组成的，通过控制电场来改变液晶分子的排列状态，从而实现图像的显示。
而背光源则是为了照亮液晶屏幕，使图像能够被观察到。
背光驱动原理的核心在于如何控制背光源的亮度和色彩，以达到最佳的显示效果。
目前常用的背光源包括冷阴极管（CCFL）和LED。
在液晶显示器中，背光源通常是位于液晶屏幕的背面，因此被称为背光源。
背光驱动原理的基本工作原理是利用电路控制背光源的亮度和色彩。
在液晶显示器中，背光源的亮度和色彩会影响到图像的显示效果，因此需要精确的控制。
一般来说，背光源的亮度是通过调节电流来实现的，而色彩则是通过控制不同颜色的LED来实现的。
在液晶显示器中，背光源的控制电路通常由PWM调光控制器和电源管理单元组成。
PWM调光控制器可以通过调节脉冲宽度来控制LED的亮度，从而实现背光源的亮度调节。
而电源管理单元则负责为背光源提供稳定的电源，并监测背光源的工作状态，以保证其正常工作。
除了亮度和色彩的控制，背光驱动原理还涉及到背光源的均匀性和稳定性。
在液晶显示器中，背光源的均匀性和稳定性对图像的质量有着重要的影响。
因此，背光驱动原理还需要考虑如何实现背光源的均匀照明和稳定工作。
总的来说，背光驱动原理是液晶显示器技术中的重要组成部分，它通过精确的控制背光源的亮度、色彩、均匀性和稳定性，实现了液晶显示器的高质量图像显示。
随着技术的不断进步，背光驱动原理也在不断演进，为液晶显示器的发展提供了强大的支持。
背光模组(BLM)产品介绍
2、BLM组成
光源 胶框 反射板
导光板 扩散片
棱镜片 铁框
扩散片 Diffuser
扩散片
2 、 B L M 组 成 Diffuser
机械固定，提高模组强度，发挥散热等作用； 主要作用是提升导光板的作用以及固定零部件；
在在PET塑胶基材上贴覆棱镜图案的光学薄膜， 使得经过扩散片出来的光都通过棱镜片朝着正视方向射出， 达到增亮的效果，也有叫增光片；
Jerry
2 0 2 0 年 11 月 1 2 日
网络学习总结
背光模组（BLM） 知识点介绍 Nhomakorabea背光模组，Back light Module，即 BLM，又称背光板，系给
Panel提供光源
目录 1、基础光学、照明 2、BLM组成及相关介绍
1、基础光学、照明
1、基础光学、照明
1、基础光学、照明
1、基础光学、照明
在一种透光率较高的材料基础上涂扩散剂或者填充扩 散颗粒，实现光的无规则折射，进而实现使光线均匀的目的；
一种具有高反射的薄片材料（膜片），用以将光源及导光板散 射出来的光全部反射回去，避免光的损耗，一般在导光板下方及导光板四 周布置；
消费级电子产品中也经常用到导光柱类似结构件，将点/线光源引导成面光源 并提高面板的辉度；
有EL（电激发光）、CCFL（冷阴极荧光灯管）以及LED光源；布置位置一般在底部、侧面， 且灯条状光源为好；
LED基础知识详解
LED基础知识详解目录一、LED概述与基本原理 (2)1. LED基本概念及发展历程 (3)2. LED基本原理与结构 (4)3. LED发光原理及特点 (5)二、LED分类与主要参数 (6)三、LED的应用领域 (7)1. 通用照明领域应用 (8)2. 显示领域应用 (9)3. 汽车领域应用 (10)4. 其他领域应用 (11)四、LED驱动与电路设计 (12)1. LED驱动电路基本概念 (13)2. LED驱动电路设计与选型 (15)3. LED电路调试与故障排除 (16)五、LED显示屏技术解析 (17)1. LED显示屏概述及分类 (19)2. LED显示屏技术原理与特点 (20)3. LED显示屏驱动与控制 (21)4. LED显示屏维护与保养 (22)六、LED照明技术与设计实践 (24)1. LED照明技术概述与发展趋势 (25)2. LED照明产品设计原则与要点 (27)3. LED照明系统设计与实践案例 (28)4. LED照明节能技术与策略 (29)七、LED行业发展趋势与挑战 (31)1. 全球LED行业市场现状及趋势分析 (32)2. LED技术发展前沿与挑战 (34)3. LED行业未来发展趋势预测及建议 (35)一、LED概述与基本原理LED是一种半导体器件，主要由包含有少量杂质的半导体材料构成。
这些杂质能够控制半导体材料的导电性能，使其在不同电压条件下能够发出不同颜色的光。
与传统的照明技术相比，LED具有高效、节能、环保、寿命长等优点。
LED被广泛应用于照明、显示、指示、通信等领域。
LED的工作原理基于半导体材料的PN结特性。
当给LED施加正向电压时，电子和空穴在PN结处发生复合，释放出能量并以光的形式传播。
这种光的颜色取决于半导体材料的类型和其掺杂程度，通过特定的电路设计，可以控制流过LED的电流大小和方向，从而控制其发光强度和颜色。
LED的发光效率非常高，其能量转换效率远高于传统的白炽灯和荧光灯。
LED背光
结构
陶瓷LED(2张)LED背光结构主要分为两种，单组串联式电源或多组串联式/并联式电源。单组串联式电源虽然 使用较低恒流，但必须将输入电源提升至符合串联式电源的总顺向电压水平，才可以驱动LED。相反的，多组串 联式/并联式LED电源虽然需要更高的恒流来驱动，却降低了高电压的需求。升压转换器需求的差异取决于成本、 复杂程度及能量转换效率（对于使用者而言，相当于充电循环之间的电池寿命）。最终也会依据装置本身的产品 特性、大小和效能需求来决定最佳解决方案。
国内液晶面板制造企业应着力进行提升液晶透光率的研究，从源头上降低能源消耗。LED研发机构和制造企 业应努力提升LED的发光效率，缩小与世界先进水平的差距，尽快赶上世界水平。否则，LED背光源看来是很大的 “蛋糕”，而国内LED制造商却可望而不可即。ED参数的分档，红、绿、蓝合成白光的封装要求，要与背光源设 计制造企业配合，否则即使光效上去了，也拿不到这块硕大的蛋糕。
背光定义
背光的汉字解释是“光直接照射不到”或者“躲避光线的直接照射”。
在电子工业中，背光是一种照明的形式，常被用于LCD显示上。背光式和前光式不同之处在于背光是从侧边 或是背后照射，而前光顾名思义则从前方照射。他们被用来增加在低光源环境中的照明度和电脑显示器、液晶萤 幕上的亮度，以和CRT显示类似的方式产生出光。
OLED显示屏由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面 板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。
很多网友容易把OLED和厂商炒作比较多的LED背光联系在一起，事实上OLED和LED背光是完全不同的显示技术。 OLED是通过电流驱动有机薄膜本身来发光的，发的光可为红、绿、蓝、白等色，同样也可以达到全彩的效果。所 以说OLED是一种不同于CRT,LED和液晶技术的全新发光原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亮度
流动性
耐温 烘干条件
一般
285~~320℃ 4H/120℃
较好
285℃ 4H/120℃
较好
285~~290℃ 4H/120℃
保温
在75℃情况保温,可以保证料不会过火(发黄)
名称： 双面胶 作用：固定作用（主要用于 固定贴布） 材质规格：寺岗707.
研发部 研发部
名称： Light Bar. 作用： 发光作用 材质规格：FPC/PCB+LED， FPC/PCB+LED+电阻.
名称： 铁框 作用：模块固定、结构固定 的作用 材质规格： SUS-304/201.
研发部 研发部
研发部 研发部
研发部 研发部
1.名称: 凡是有咬花的(透明体),中文我们称之为导光 板 英文为Lightguide(简写L/G). 2.特征及种类
（二）导光板(L/G)
种类 特征 原材厂商 流动性 耐温 烘干条件 保温
L/G PC1250Y 帝人 一般 285~~320℃ 4H/120℃ 出光1500 出光 好 285℃ 4H/120℃ TR1201 住友 较好 285~~320℃ 4H/120℃ HL8002 三菱 较好 285~~320℃ 4H/120℃
0.07
H402C
GC365U
GC327S
BEF4GM
0.095
BEFRP2
厚度(mm)
0.065
0.075
0.07
0.07
0.09
0.115
波纹
上表面
光亮
光亮
光亮 超高亮下 增
波纹
雾面
雾面
雾面 超高亮上 增
功能
普通下增
高亮下增
搭配RP
普通上增
高亮上增
高亮上增
普通要求的背光，一般选用普通上下增光就能满足要求了； 对于亮度要求比较高，成本压力大的，选高亮上下增，亮度 是普通BEF的1.1-1.2倍； 对于亮度要求非常高的，选3M的BEFRP，盖非镜子膜玻璃后， 研发部 亮度是普通BEF的1.4倍 研发部
雾度
颜色
半透明
光滑面对应导光板，雾面对应BEF
研发部 研发部
（七）黑白胶
种类
UN060DBT-A
0.06 双面含胶
3G-BB650G
0.06 双面含胶
P060BT
0.06 双面含胶
H1360BB
0.06 双面含胶
3806BHB
0.06 双面含胶
厚度(mm) 表面 粘性 颜色
黑/ 黑
黑/黑
黑/黑
黑/ 黑
研发部 研发部
(十).LED
种类 特征
206 205 尺寸 3.8*1.2*0.6 3.8*1.0*0.55 亮度 2100-3600 2100-3500 电压 3.0-3.4 3.0-3.4 色块 偏蓝、正白、偏黄、偏红 偏蓝、正白、偏黄、偏红
204
201
3.8*0.9*0.5
3.8*0.9*0.4
2100-3400
2100-3400
3.0-3.4
3.0-3.4
偏蓝、正白、偏黄、偏红
偏蓝、正白、偏黄
LED也叫发光二极管，用于提供光源，常用品牌有 台系：东贝、宏齐、亿光、隆达、光宝等 韩系：三星、首尔、ALTI、等 国产：聚飞、穗晶、四联、玲涛、迅盈等
研发部 研发部
组装生产
研发部 研发部
THANK YOU !
名称：扩散贴布 作用：对于点光源有一定的 扩散、减弱导光板表 面的纲点形状，完善 视觉效果 材质规格：B38VA-2.
名称：增光贴布 作用：增强辉度，提高产品 亮度 材质规格：GC365H.
研发部 研发部
名称： 增光贴布 作用： 增强辉度，提高产品 亮度 材质规格：GC365U.
名称：遮光贴布. 作用：固定其它部材的作 用，同时也具遮光作 用使产品形成一定的 视区； 材质规格：P060BT.
-
PI 0.090.15
-
-
-
研发部 研发部
（五）反射
种类
SW83G SY-70 UX100 GF-75 75W05 ESR
厚度（mm)
0.05 0.075 0.10
0.07
0.10 0.15 0.188
0.042
0.08
0.065
反射率 颜色 白 白/白 白/白 银/灰 银/白 银/银
白反射片正反面的区分,较有光泽面为反射面 银白、银灰反射片75W05、GF-75的反射面为银面 ESR的反射面为保护膜为彩色离型纸);使用时应将两面保护膜 撕掉,同样适用配合增光片使用效果最佳.目前反射片当中对亮度 最好、价钱最贵的一种反射片. 研发部
(九).双面胶
种类 特征 厚度T (mm) 粘性 颜色 寺岗707 4972 4980 4982 3M9448 4965 导电布 0.12/0.15/ 0.20 透明 透明 透明 透明 透明 透明 银
0.03
0.05
0.08
0.10
0.15
0.205
胶的选用:1.注意不要有溢胶现象;2.不要选用有残 胶;3.可再离型使用;4.粘着力大的.
背光产品基础知识介绍
研发部 研发部
目
一.实物图片. 二.特性及作用介绍
1.胶框 2.导光板 3. 铁框 4. FPC 5.反射 6.扩散 7.增光 8.黑白胶 9. 双面胶 10.LED录来自研发部 研发部背光应用
研发部 研发部
产品结构图
TITLE NO. 1 Housing 2 L/G 3 FPC 4 LED (white) 5 Reflector tape 6 Down Diffused tape 7 BEF tape 8 BEF tape 9 BM tape 10 Double side tape (fit Reflector) 11 Duble side tape (fix FPC) 12 Stainless frame 13 Duble side tape
黑/ 黑
普通要求的背光，一般选用前三种黑白胶就能满足要求了； 对于有盐雾要求的，一般选粘性较好的H1360BB与3806BHB； 对于有高温高湿要求的，选耐高温的550TL6； 550P8与550P10粘性强，一般用于固定FPC。
研发部 研发部
（八）BEF
种类
GC365H
GC375S
TBEF2GT
研发部
（六）扩散
种类 AJ-75 特征 HBS106 25K2S CDX-342TG B38VA-2 GD322 CH-676NE
厚度(mm)
0.08
0.03
0.04 雾面 与 光 滑 面
0.055
0.053
0.055
0. 053
表面
雾面
雾面与 光 滑 面
雾面与光滑 面
雾面与光滑面
雾面与雾面
雾面与光滑面
研发部 研发部
名称：反射贴布 作用：将部分导光板侧面与底面 逃漏的光线经反射片再度 反射到导光板内. 材质规格：GF-75.
名称：双面胶 作用：固定作用 材质规格：TESA4972.
研发部 研发部
二. 材料特性
（一）胶框
名称: 有A.B盖组合的导光板,其中A盖的中央挖空,而加上 反射片(如UX100或ESR)来做反射时,我们则称这A盖为框 盖.英文称之为Housing.
普通背光用SUS201材料，要求高的用SUS304（平整度、硬 度更好）； 客户要求不高的可以选用马口铁或镀锌板。
研发部 研发部
(四)基板(PCB)、软性线路板(FPC)
1.作用:导电 2.特征及种类
种类 特征 FR-4 厚度T (mm) 0.2~~3.2 PCB FPC
CEM-3 0.8~~1.6
QUANTITY 1 1 1 4 1 1 1 1 1 2 1 1 1
研发部 研发部
一.实物图片
名称： 胶框. 作用：主要起固定其它部 材的作用 材质规格：出光反射级PC.
名称： 导光板 作用：将光经过L/G咬花点分 散均匀并折射至放面； 材质规格：出光HL8002
研发部 研发部
名称： 双面胶. 作用：固定作用（此双面胶多用 于固定基板） 材质规格：550R6BW2FX.
在75℃情况保温,可以保证料不会过火(发黄)
研发部 研发部
（三）铁框：
1.作用：增加产品的刚度及固定LCD模块. 2. 铁框使用材料分类: 1).SUS-304/301/201，马口铁.SPTE(镀锌板)
种类 SUS201 SUS304 马口铁 镀锌板 厚度(mm) 0.10至0.30 0.10至0.30 0.15至0.30 0.30 硬度 1/2H 3/4H 1/2H 3/4H 外观 雾面 雾面 雾面 有条纹 花纹
