moldflow&CAE模流分析对于产品缺陷的改善

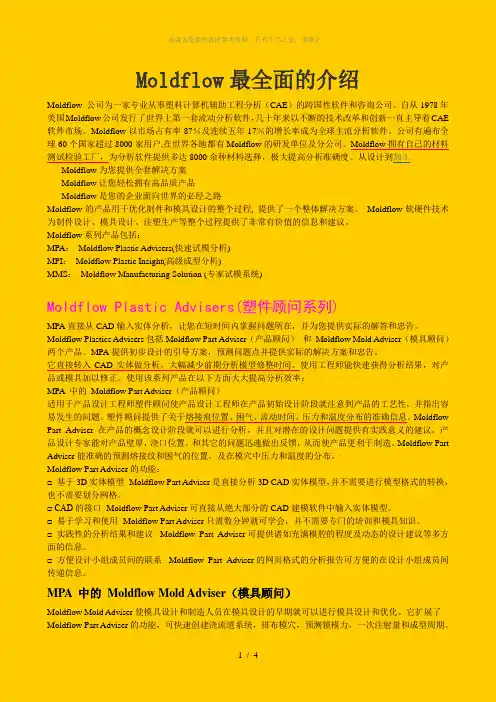

Moldflow最全面的介绍
Moldflow最全面的介绍Moldflow 公司为一家专业从事塑料计算机辅助工程分析(CAE)的跨国性软件和咨询公司。
自从1978年美国Moldflow公司发行了世界上第一套流动分析软件,几十年来以不断的技术改革和创新一直主导着CAE 软件市场。
Moldflow以市场占有率87%及连续五年17%的增长率成为全球主流分析软件。
公司有遍布全球60个国家超过8000家用户,在世界各地都有Moldflow的研发单位及分公司。
Moldflow拥有自己的材料测试检验工厂,为分析软件提供多达8000余种材料选择,极大提高分析准确度。
从设计到加工-----Moldflow为您提供全套解决方案-----Moldflow让您轻松拥有高品质产品-----Moldflow是您的企业面向世界的必经之路Moldflow的产品用于优化制件和模具设计的整个过程, 提供了一个整体解决方案。
Moldflow软硬件技术为制件设计、模具设计、注塑生产等整个过程提供了非常有价值的信息和建议。
Moldflow系列产品包括:MPA:Moldflow Plastic Advisers(快速试模分析)MPI:Moldflow Plastic Insight(高级成型分析)MMS:Moldflow Manufacturing Solution (专家试模系统)Moldflow Plastic Advisers(塑件顾问系列)MPA直接从CAD输入实体分析,让您在短时间内掌握问题所在,并为您提供实际的解答和忠告。
Moldflow Plastics Advisers包括Moldflow Part Adviser(产品顾问)和Moldflow Mold Adviser(模具顾问)两个产品。
MPA提供初步设计的引导方案,预测问题点并提供实际的解决方案和忠告。
它直接转入CAD实体做分析,大幅减少前期分析模型修整时间。
使用工程师能快速获得分析结果,对产品或模具加以修正。
Moldflow模流分析实例教程
Moldflow模流分析实例教程Moldflow是由Autodesk公司开发的一款CAD/CAM软件,它可以分析各种注塑工艺的参数,帮助用户设计、优化和验证注塑模具、工艺、材料等,从而达到降低成本、提高生产效率和质量的目的。
本文将以一个实例为依据,介绍Moldflow的基本工作流程和操作方式。
1. 建立注塑模型首先,我们需要建立一个注塑模型。
这里以一个简单的汽车零件为例。
我们可以使用任何一款CAD软件来建模,然后将模型导入Moldflow中。
在导入模型之前,需要检查模型的缺陷、尺寸和材料属性等,确保模型符合注塑制造的要求。
在Moldflow中,模型的尺寸单位可以是毫米或英寸,也可以根据需要进行调整。
2. 定义材料属性完成模型的导入后,我们需要定义模型所用的注塑材料属性。
这些属性包括材料的熔点、热膨胀系数、热导率等。
Moldflow提供了许多预定义的材料,用户也可以自己手动定义材料属性。
在定义材料属性时,需要确保材料的属性与实际情况相符。
3. 定义注塑工艺参数接下来,我们需要定义注塑工艺的参数。
这些参数包括注塑温度、压力、速率、冷却时间等。
Moldflow提供了多种预定义的注塑工艺参数,用户也可以自己手动定义注塑工艺参数。
在定义注塑工艺参数时,需要考虑到模型的几何形状、材料的性质和注塑过程中可能出现的缺陷等因素。
4. 进行模拟分析完成注塑模型、材料属性和注塑工艺参数的定义后,我们可以进行模拟分析。
这一步可以帮助用户了解注塑模型在实际制造中的性能表现,包括可能出现的缺陷、翘曲、收缩等现象。
模拟分析也可以帮助用户优化模型的设计和注塑工艺参数,以便实现最佳生产效率和质量。
在Moldflow中,用户可以通过“可视化”、“图表”等多种方式查看模拟结果。
5. 优化模型设计和注塑工艺参数根据模拟分析的结果,用户可以优化注塑模型的设计和注塑工艺参数,以便进一步提高生产效率和质量。
优化过程可以是一个反复迭代的过程,涉及到材料选择、模型修正、注塑参数调整等多个方面。
moldflow介绍-精华
3、 Moldflow的主要工作内容 在注塑模设计与制造方面: 3.1、优化塑料制品形状和结构 3.2、优化模具结构 3.3、优化注塑工艺参数
主流道
塑件
分流道
冷却系统组成结构
冷却系统
基于Moldflow软件的浇注系统创建
1、浇注系统创建应用示例 2、浇口设置 3、流道设计
4、浇口与流道网格划分
18
浇注系统创建应用示例
STEP1:打开工程
选择“case.mpi” 双击工程视窗中的“dengzhao”子工程
STEP2:创建一模两穴
体
积
收
缩
大部分较均匀, 红色及黄色的区 域稍稍大一点, 将会有缩影,因 产品的外表是圆 弧状的,所以缩 影不会明显,注 塑时注意保压的 控制
凝 固 层 矢 量
圆圈内有缩影 ,因 此处的壁稍厚一点, 但产品的外表的圆 弧状的,所以不会 明显,注塑时注意 保压的设置
冷
却
温
度
注意圆圈区域 的水道冷却问 题,因此处下 模的水道不好 制造。
注 注塑机参数:
Machine maximum clamp force: 90 tonne Maximum pressure: 192.00 MPa
塑
工 艺 保压参数:
填充条件:
Mold temperature : 85.00 deg.C Melt temperature(Hot Runner): 280.00deg.C
Moldflow--基本操作

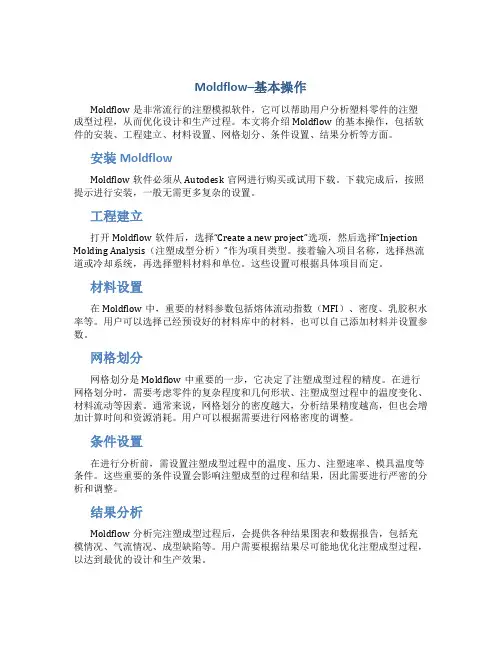

Moldflow–基本操作Moldflow是非常流行的注塑模拟软件,它可以帮助用户分析塑料零件的注塑成型过程,从而优化设计和生产过程。
本文将介绍Moldflow的基本操作,包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。
安装MoldflowMoldflow软件必须从Autodesk官网进行购买或试用下载。
下载完成后,按照提示进行安装,一般无需更多复杂的设置。
工程建立打开Moldflow软件后,选择“Create a new project”选项,然后选择“Injection Molding Analysis(注塑成型分析)”作为项目类型。
接着输入项目名称,选择热流道或冷却系统,再选择塑料材料和单位。
这些设置可根据具体项目而定。
材料设置在Moldflow中,重要的材料参数包括熔体流动指数(MFI)、密度、乳胶积水率等。
用户可以选择已经预设好的材料库中的材料,也可以自己添加材料并设置参数。
网格划分网格划分是Moldflow中重要的一步,它决定了注塑成型过程的精度。
在进行网格划分时,需要考虑零件的复杂程度和几何形状、注塑成型过程中的温度变化、材料流动等因素。
通常来说,网格划分的密度越大,分析结果精度越高,但也会增加计算时间和资源消耗。
用户可以根据需要进行网格密度的调整。
条件设置在进行分析前,需设置注塑成型过程中的温度、压力、注塑速率、模具温度等条件。
这些重要的条件设置会影响注塑成型的过程和结果,因此需要进行严密的分析和调整。
结果分析Moldflow分析完注塑成型过程后,会提供各种结果图表和数据报告,包括充模情况、气流情况、成型缺陷等。
用户需要根据结果尽可能地优化注塑成型过程,以达到最优的设计和生产效果。
Moldflow是一款功能强大的注塑模拟软件,在塑料零件的设计和生产领域得到了广泛的应用。
本文介绍了Moldflow的基本操作,包括软件的安装、工程建立、材料设置、网格划分、条件设置、结果分析等方面。
moldflow 案例
moldflow 案例Moldflow案例是指使用Moldflow软件进行塑料注塑成型分析的实例。
Moldflow是一款由Autodesk公司开发的塑料模具设计和分析软件,它可以帮助工程师在模具制造之前预测和优化塑料零件的成型过程。
以下是一个简单的Moldflow案例:1. 导入模型:首先,在Moldflow中导入一个三维塑料零件模型,该模型可以是自行设计的,也可以是从其他软件(如Autodesk Inventor、SolidWorks等)导入的。
2. 模型准备:对导入的模型进行必要的简化,以减少计算复杂度。
这包括删除不必要的特征、合并面、修整边等。
3. 材料选择:根据塑料零件的性能要求,选择合适的塑料材料。
Moldflow软件中包含了大量的塑料材料库,可以根据实际需求进行选择。
4. 模具设计:根据塑料零件的尺寸和成型要求,设计合适的模具结构。
这包括模具类型、腔数、冷却系统、顶出器等。
5. 网格划分:对模型进行网格划分,以便进行后续的分析。
Moldflow会自动进行网格划分,但用户可以根据需要对网格进行手动调整。
6. 分析设置:设置分析参数,包括成型条件(如注射速度、注射压力、模具温度等)、分析类型(如填充时间、冷却时间、保压时间等)以及结果输出选项。
7. 分析结果:运行分析后,Moldflow会生成一系列的分析结果,如填充曲线、压力分布图、翘曲变形图等。
这些结果可以帮助工程师评估塑料零件的成型性能,找出可能存在的问题,并进行相应的优化。
8. 结果分析与优化:根据分析结果,对模具设计和成型条件进行优化。
这可能包括修改模具结构、调整材料参数、改变成型条件等。
9. 报告生成:最后,根据分析结果和优化方案,生成相应的报告,以供后续的模具制造和生产过程参考。
这个案例仅供参考,实际的Moldflow案例可能会根据具体需求和行业领域有所不同。
总之,Moldflow案例旨在帮助工程师通过模拟塑料零件的成型过程,提高模具设计质量和生产效率。
(完整版)MOLDFLOW分析报告
引言概述:MOLDFLOW分析是一种重要的工具,广泛应用于塑料制品设计和生产过程中。
它可以提供关于模具充填、冷却和固化的详细信息,帮助设计师优化模具设计,提高产品质量和生产效率。
本文将通过分析报告的方式,详细介绍MOLDFLOW分析的应用和意义。
正文内容:一、模具充填分析1. 熔体流动模拟:对熔体在模具中的流动进行模拟,可以分析熔体的充填情况、充填时间和充填压力等参数,以及可能出现的缺陷,如短充、气泡等。
2. 塑料充填模拟:通过模拟塑料在模具中的充填过程,可以评估模具的设计是否合理,以及可能存在的充填不良、厚薄不均等问题。
3. 充填时间分析:根据模具充填模拟的结果,可以计算出塑料充填的时间,从而优化生产周期和工艺参数。
二、冷却系统分析1. 冷却效果模拟:通过模拟冷却系统的布局和工艺参数,在模具充填结束后,对模具进行冷却效果的分析。
可以评估冷却系统的设计是否合理,以及可能存在的冷却不均、温度过高等问题。
2. 温度分布模拟:根据冷却系统分析结果,可以计算出模具内部的温度分布,帮助优化冷却系统的设计和工艺参数。
3. 冷却时间分析:根据冷却系统模拟的结果,可以计算出模具冷却的时间,从而优化生产周期和工艺参数。
三、固化模拟分析1. 熔体固化分析:通过模拟塑料在模具中的固化过程,可以评估模具冷却效果和固化时间,避免可能出现的缺陷,如收缩、变形等。
2. 温度变化分析:根据固化模拟分析结果,可以计算出模具内部的温度变化曲线,帮助优化冷却系统和固化参数的设计。
3. 固化时间分析:根据固化模拟分析的结果,可以计算出模具固化的时间,从而优化生产周期和工艺参数。
四、缺陷分析1. 模具缺陷预测:通过模拟模具充填、冷却和固化的过程,可以预测可能出现的缺陷,如短充、气泡、收缩等,并给出相应的解决方案。
2. 缺陷修复优化:根据缺陷分析结果,可以优化模具设计和工艺参数,减少缺陷的发生,并提高产品质量和生产效率。
五、效果验证与总结1. 效果验证:通过对MOLDFLOW分析结果与实际生产产品进行对比,验证分析的准确性和可靠性,并修正和改进分析模型。
Moldflow的模流分析入门实例要点
Moldflow的模流分析入门实例要点Moldflow是一款流行的注塑工艺分析软件,可以在产品设计阶段对注塑模具和工艺进行模拟,从而有助于优化产品设计和减少制造成本。
本文将介绍Moldflow的基本概念和流程,并演示一个简单的模流分析入门实例。
Moldflow的基本概念和流程什么是Moldflow?Moldflow是一款通过计算机模拟注塑模具和工艺的软件,可以预测零件的尺寸、热变形、缩短时间和熔融等特性,从而帮助用户优化工艺设计和改善质量。
Moldflow的工作原理和流程1.构建几何模型:首先需要将设计好的三维模型导入Moldflow中,并定义注塑件的材料和成型工艺参数。
2.网格划分:模型构建完成后,需要将它离散化成三角形网格,以便计算机进行数值模拟。
3.材料模型:材料模型是与材料性能相关的方程式、曲线及其参数。
Moldflow包含了多种材料模型,用户可以选择最适合自己项目的模型。
4.模拟运行:设置计算条件并运行模拟,在计算过程中,Moldflow会根据模型的精度和计算机性能,自动划分计算网格,利用有限元技术模拟注塑工艺的各种物理现象。
5.结果分析:模拟完成后,可以查看模拟结果,比如注射时间、注塑温度、断面压力、熔接线、应力分布等。
模流分析入门实例注塑模具设计和工艺参数的选择对注塑生产过程中产品的质量和成本产生很大的影响。
在这个入门实例中,我们将模拟一个中空塑料球的生产过程,旨在演示Moldflow的基本功能和流程。
步骤1:构建几何模型首先我们需要构建完整的几何模型,这里我们以一个中空的塑料球为例。
导入模型后,需要进行几何模型的处理,使它符合注塑制造的要求,比如需要添加浇口、排气道等。
步骤2:网格划分然后进行网格划分,即把整个模型划分成数以万计的小三角形,使得计算机能够模拟注塑过程中的各项复杂物理现象。
步骤3:材料模型选择合适的热塑性塑料材料模型,在Moldflow中有多种模型可以选择,用户需根据自己的设计要求和材料特性选择最优模型。
Moldflow 操作培训教材
文字
小圆角
几何结构对充填压力的影响
最大二面角最好能<178°
Connectivity Regions连通区域
一组连接在一起的单元组合 一个模型所有单元类别必须只有一个连接区域 如果此案例有冷却模型或者多腔时网格统计将报告超过一个区域
Element Orientation 单元取向
定义单元的正法线方向为“Top”,反向为“Bottom” Fusion
料温均匀进入模型
塑胶的冷却是靠其将热 量传给模具
Frozen Layer
elements
nodes Fountain Flow Region
如何提高匹配率
Reciprocally Matched
1
3
Matched but not
reciprocally matched
1
3
2
4
2
4
1. 网格匹配对于“双层面纤维翘曲”分析尤其重要,因为在两 个表层上由网格异常(而非型腔中真正的流动特性)引起的 不一致纤维取向可对翘曲预测产生不利影响
Moldflow 操作培训教材
什么是moldflow?
Moldflow是一种注塑成型仿真工具,能够帮助您验证和优化塑料零件、 注塑模具和注塑成型流程。该软件能够为设计人员、模具制作人员、工 程师提供指导,通过仿真设置和结果阐明来展示壁厚、浇口位置、材料、 几何形状变化如何影响可制造性。
通俗的讲moldflow就是机上试模,通过软件把实际试模搬到电脑上来, 通过软件的分析在前期尽可能的暴露可能存在的缺陷(如充填是否平衡、 产品是否有短射、过保压、成型压力是否过高、锁模力够不够、熔接线 位置、包风、缩水、变形等。)从而在生产之前有足够的时间优化产品 设计、热流道系统设计、模具设计最终达到减少试模次数,提高一次试 模成功率,缩短交期,降低成本提高公司品牌竞争力的目的。
MOLDFLOW详细操作手册
VS
4. 在必要情况下,采用多级注射工艺 来改善填充效果。
05
Moldflow案例分析
案例一:手机壳模具设计优化
总结词
通过Moldflow对手机壳模具进行模拟分析, 优化模具设计,提高生产效率和产品质量。
1. 导入3D模型
将手机壳的3D模型导入Moldflow软件中,并 进行适当的单位和网格划分设置。
冷却介质
根据模具结构和生产条件,选择合适的冷却介质,如水、油等, 以提高冷却效果和减小冷却时间。
模具热平衡分析
温度场分布
通过热平衡分析,了解模具温度场分布情况,为优化模具设计和减 小热误差提供依据。
热传导与对流
分析模具材料、冷却介质和塑料之间的热传导与对流情况,以提高 冷却效果和减小成型周期。
热膨胀与收缩
多模腔模拟
模腔耦合分析
通过多模腔模拟,分析各模腔之间的耦合效应, 以优化模具设计和减小成型误差。
充型平衡
通过多模腔模拟,分析各模腔的充型情况,以实 现各模腔的充型平衡和减小缺陷。
冷却平衡
通过多模腔模拟,分析各模腔的冷却情况,以实 现各模腔的冷却平衡和减小成型周期。
04
Moldflow常见问题与解决 方案
浇注材料等。
03
4. 设计调整
根据模拟分析结果,对模具设计方案进行调 整,如优化浇注系统、改进模具结构等。
05
04
3. 模拟分析
对模具进行充填、流动、保压和冷却 等模拟分析,观察分析结果,评估模 具设计方案的有效性和可行性。
06
5. 验证调整效果
通过再次模拟分析验证调整后的模具设计方案 效果,确保方案的有效性和可行性得到提高。
4. 尝试增加模拟迭代次数或采用更高级的求解算法以提高模 拟精度。
7材料成型过程的计算机模拟——MOLDFLOW
7材料成型过程的计算机模拟——MOLDFLOW MOLDFLOW是一种用于模拟材料成型过程的计算机软件。
它通过计算机模拟,可以预测和优化塑料制品成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
本文将详细介绍MOLDFLOW的工作原理、应用和优势。
MOLDFLOW的工作原理主要基于有限元分析(FEA)方法。
它将整个成型过程分为多个时间和空间步骤,并对每个步骤中的物理过程进行数值模拟。
通过对塑料的熔融、流动、冷却和固化等过程的模拟,MOLDFLOW能够提供详细的信息,如温度分布、流动速度、塑料填充和压力分布等。
同时,MOLDFLOW还可以通过计算机模拟来预测和优化成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
MOLDFLOW的应用范围非常广泛。
它可以用于注塑成型、吹塑成型、压缩成型、挤出成型等各种材料成型过程的模拟和优化。
在注塑成型中,MOLDFLOW可以帮助优化模具设计、材料选择和加工参数,从而提高产品质量和生产效率。
在吹塑成型中,MOLDFLOW可以预测和优化瓶嘴的形状和位置,从而改善瓶子的气密性和外观。
在挤出成型中,MOLDFLOW可以模拟材料的流动和变形,从而改善挤出产品的尺寸精度和表面质量。
MOLDFLOW的优势主要体现在以下几个方面。
首先,它能够通过计算机模拟来预测和优化成型过程的缺陷和问题,从而节省了传统试验方法所需的时间和成本。
其次,MOLDFLOW可以提供详细的信息,如温度分布、流动速度、塑料填充和压力分布等,从而帮助工程师更好地理解材料的行为和成型过程的变化。
此外,MOLDFLOW还可以进行多场耦合分析,如热-流体耦合分析、应力-应变耦合分析和热-机械耦合分析等,从而更全面地研究材料成型的多种物理过程。
总之,MOLDFLOW是一种用于模拟材料成型过程的计算机软件。
它通过计算机模拟,可以预测和优化塑料制品成型过程中的缺陷和问题,如短流、气泡、收缩和变形等。
MOLDFLOW的工作原理基于有限元分析方法,它能够模拟塑料的熔融、流动、冷却和固化等过程,并提供详细的信息。
moldflow圆度测量方法-概述说明以及解释
moldflow圆度测量方法-概述说明以及解释1.引言1.1 概述本文旨在介绍moldflow圆度测量方法,该方法用于评估注塑成型过程中圆形零件的精度和质量。
圆度测量是指对圆形零件的直径、圆心位置和圆度误差进行测量和分析,以评估零件的几何形状是否符合设计要求。
在注塑成型过程中,圆度是一个重要的质量指标,因为许多零件需要具有高精度的圆形形状,如轴承、密封圈等。
圆度误差可能导致零件的不完全贴合、泄漏或摩擦增加,进而影响零件的正常使用。
因此,准确地测量和控制圆度误差对于保证产品的性能和质量是至关重要的。
本文将重点介绍三种常用的moldflow圆度测量方法。
第一种方法是基于投影仪的圆度测量方法,通过对圆形零件的投影图像进行分析,可以获得直径和圆度误差的信息。
第二种方法是使用三坐标测量机进行圆度测量,该方法可以对零件的三维形状进行全面测量,提供更详细的几何参数。
第三种方法是利用激光扫描仪进行圆度测量,该方法非接触式测量,具有高速度和高精度的特点。
本文将详细介绍上述三种测量方法的原理、优缺点以及适用范围,并根据实际应用场景进行比较分析。
此外,我们还将对现有方法的局限性和改进方向进行讨论,以期为圆度测量方法的进一步研究和应用提供一定的指导。
通过本文的阅读,读者将能够了解不同的moldflow圆度测量方法,并根据实际需求选择适合的方法来评估和改进圆形零件的精度和质量。
1.2 文章结构文章结构部分的内容可以按照以下方式编写:文章结构本文将按照以下结构进行探讨和分析Moldflow圆度测量方法。
首先,在引言部分,我们将对文章进行简要概述,并明确文章的目的。
接下来,正文部分将介绍三种常用的Moldflow圆度测量方法,并详细介绍每种方法的原理、步骤和适用范围。
其中,第一种方法是基于XX原理的圆度测量方法,第二种方法是基于XX原理的圆度测量方法,第三种方法是基于XX原理的圆度测量方法。
在结论部分,我们将对整篇文章进行总结,并分析每种方法的优缺点及实际应用价值。
Moldflow简介
MPI/Cool
MPI/Cool 可以建立冷却水路,并分析冷却系统 的效率。通过冷却模拟,可以优化模具及冷却系统 设计,从而获得均匀的制品冷却,缩短冷却时间, 消除由于冷却原因造成的翘由,进而降低整个制造 成本。
MPI/Warp
MPI/Warp 可使用户了解在注射成型过程中制 品收缩和翘曲的原因,并且预测变形发生的区域。 其结果可使用户在模具制造之前,就可优化设计, 选择适当的材料和工艺条件。
MPI/Shrink
MPI/Shrink 基于工艺条件和具体的材料参数, 能预测制品收缩,并且能预测出独立于翘案例
填充时间分析
案例
冷却分析
MPI/Gate Location
MPI/Gate Location 对塑料制品的进浇口的位置 进行分析,以图片形式将最佳浇口的位置显示出来, 作为模具设计时的参考。
MPI/Flow
MPI/Flow 可以模拟注射时的充模和保压,使 用户可以改进制品和模具设计,选择合适的材料和 工艺条件,以取得质量、成本和时间的最佳平衡点。
Moldflow简介 Moldflow简介
目录
Moldflow公司简介 Moldflow的功能 Moldflow的主要产品 MPI/Gate Location MPI/Flow MPI/Cool MPI/Wrap MPI/Shrink 案例
Moldflow公司简介 公司简介
★1978成立,NASDAQ上市公司 ★世界上唯一的高档注塑成型CAE技术供应商 ★注塑成型CAE技术的领导者和革新者 ★2000年与同类公司C-Mold公司合并
moldflow公司简介moldflow的功能moldflow的主要产品mpigatelocationmpiflowmpicoolmpiwrapmpishrink案例moldflow1978成立nasdaq上市公司世界上唯一的高档注塑成型cae技术供应商注塑成型cae技术的领导者和革新者2000年与同类公司cmold公司合并moldflow利用计算机技术模拟注塑成型全过程预测制品最终可能出现的缺陷找到缺陷产生的正确原因在模具加工之前得到最优化的制品设计模具设计方案和最适宜的成型工艺条件确保产品以最短的周期最低成本投入市场增强市场竞争能力
2Moldflow分析基础知识
——基于 ——基于Moldflow 基于Moldflow
王明伟
大连工业大学 机械工程与自动化学院
第二章 Moldflow分析基础知识 Moldflow分析基础知识 一、注塑成型基础知识
注射成型是一种把高分子材料制成复杂形状的产品 注射成型是一种把高分子材料制成复杂形状的产品 的成型工艺,整个过程包括材料的加热, 的成型工艺,整个过程包括材料的加热,射出材料 到模具,材料在模具中的冷却及产品的顶出。 到模具,材料在模具中的冷却及产品的顶出。
材料加工过程CAE研究室
注塑成型工艺周期主要由以下四部分组成 1. 填充时间 2. 保压时间 3. 冷却时间 4. 开模时间
冷却时间最长,约占50% 50%; 冷却时间最长,约占50%;其次保压和开模 时间,填充时间最短,仅占3% 5%。 3%到 时间,填充时间最短,仅占3%到5%。
材料加工过程CAE研究室
5.4 cc 4.6 cc 制件体积的85% 制件体积的85%
材料加工过程CAE研究室
材料加工过程CAE研究室
自然平衡的流道
人工平衡的流道
材料加工过程CAE研究室
3. 恒定的压力梯度
最有效的填充模式 有一个恒定的压力 梯度
每长度单元压力下 降 Spikes 通常说明一 个流动问题
压力 spikes 在填充 末端由于收缩在流动 前沿
材料加工过程CAE研究室
4. 最大剪切应力
在填充过程中剪切应力应该低于最 大允许极限值
材料加工过程CAE研究室
2. 熔接线(welding line) 熔接线( line)
材料加工过程CAE研究室
2. 熔接类型 (1)热熔接(hot welding) 热熔接( welding)
Moldflow简介
Moldflow软件简介一、概述Moldflow软件可以模拟整个注塑过程以及这一过程对注塑成型产品的影响。
Moldflow软件工具中溶合了一整套设计原理,可以评价和优化组合整个过程,可以在模具制造之前对塑料产品的设计、生产和质量进行优化。
二、主要功能模块1.MF/Flow流动分析MF/Flow分析聚合物在模具中的流动,并且优化模腔的布局、材料的选择、填充和压实的工艺参数。
可以在产品允许的强度范围内和合理的充模情况下减少模腔的壁厚,把熔接线和气陷定位于结构和外观上允许的位置上,并且定义一个范围较宽的工艺条件,而不必考虑生产车间条件的变化。
2.MF/Cool冷却分析MF/Cool分析冷却系统对流动过程的影响,优化冷却管路的布局和工作条件。
MF/C ool与MF/Flow相结合,可以产生十分完美的动态的注塑过程分析。
这样可以改善冷却管路的设计,从而产生均匀的冷却,并由此缩短成型周期,减少产品成型后的内应力。
3.MF/Warp翘曲分析MF/Warp分析整个塑件的翘曲变形(包括线性、线性弯曲和非线性),同时指出产生翘曲的主要原因以及相应的补救措施。
MF/Warp能在一般的工作环境中,考虑到注塑机的大小、材料特性、环境因素和冷却参数的影响,预测并减少翘曲变形。
4.MF/Stress结构应力分析MF/Stress分析塑料产品在受外界载荷的情况下的机械性能,在考虑到注塑工艺条件下,优化塑料制品的强度和刚度。
MF/Stress预测在外载荷和温度作用下所产生的应力和位移。
对于纤维增强塑料,MF/Stress根据流动分析和塑料的种类的物性数据来确定材料的机械特性,用于结构应力分析。
5.MF/Shrink模腔尺寸确定MF/Shrink可以通过对聚合物的收缩数据和对流动分析结果来确定模腔尺寸大小。
通过使用MF/Shrink,可以在较宽的成型条件下以及紧凑的尺寸公差范围内,使得模腔的尺寸可以更准确地同产品的尺寸相匹配,使得模腔修补加工以及模具投入生产的时间大大缩短,并且大大改善了产品组装时的相互配合,进一步减少废品率和提高产品质量。
moldflow介绍
冷却系统创建应用示例
STEP2:创建冷却系统
冷却系统创建应用示例
STEP2:创建冷却系统
冷却水道
7、实例项目分析介绍
产品名称: 电子钥匙外壳 分析时间:2010.3.5
模
57mm
型
指
示
35mm
16mm
模型尺寸
厚度
浇 注 系 统 设 计
Ø3.5-Ø5 Ø1-Ø5 Ø5
本方案为一模二穴,采用冷流道系统设计。
体
积
收
缩
大部分较均匀, 红色及黄色的区 域稍稍大一点, 将会有缩影,因 产品的外表是圆 弧状的,所以缩 影不会明显,注 塑时注意保压的 控制
凝 固 层 矢 量
圆圈内有缩影 ,因 此处的壁稍厚一点, 但产品的外表的圆 弧状的,所以不会 明显,注塑时注意 保压的设置
冷
却
温
度
注意圆圈区域 的水道冷却问 题,因此处下 模的水道不好 制造。
,
放 大 图
STEP4:连通性检查
【网格】→【网格诊断】→【连通性诊断】
,
基于Moldflow软件的 冷却系统创建 1、冷却系统创建应用示例
2、冷却系统手工创建方法
3、冷却系统网格划分
4、冷却系统进水口设置
27
冷却系统创建应用示例
冷却系统创建应用示例
STEP1:打开工程
选择“case.mpi” 复制工程并重命名
冷却系统设计
Ø8
材
ABS+PC
1. Melt density 1.1665 g/cu.cm 2. Solid density 1.3869 g/cu.cm 3. Ejection temp. 160 deg.C 4. Recommend mold temp. 85 deg.C 5. Recommend melt temp. 280 deg.C 6. Degradation temp. 300 deg.C
Moldflow模流分析经典报告(简体版)
设置注射压力、注射速度、注射温度等边界条件。
塑化边界条件
设置塑化温度、塑化速度等边界条件。
模拟求解与结果分析
模拟求解
根据设置的边界条件进行模拟求解。
结果分析
对模拟结果进行分析,如压力分布、温度分布、流动行为等。
结果优化
根据分析结果对模型进行优化,提高成型质量和效率。
Moldflow模流分析
Moldflow模流分析是一种计算机模 拟技术,用于预测塑料模具填充、流 动、冷却和翘曲等行为,从而优化模 具设计和产品成型过程。
通过模拟分析,Moldflow可以帮助工 程师预测和解决模具制造和塑料产品 成型过程中可能出现的问题,减少试 模次数和缩短产品上市时间。
Moldflow模流分析的重要性
2. 翘曲变形分析不准确
翘曲变形是塑料成型过程中的常见问题,分析不准确可能导致模具优化措施失效。
3. 解决方案
加强Moldflow模流分析理论学习,深入理解流动前沿、翘曲变形等关键指标的含义和影 响。结合实际案例进行分析和总结,提高模拟结果解读能力。积极参与行业交流和技术培 训,不断更新知识和技能。
Moldflow模流分析的应用领域
汽车行业
01
Moldflow在汽车行业中广泛应用于汽车零部件的模具设计和产
品成型过程优化,如保险杠、仪表盘和座椅等。
电子产品
02
Moldflow模流分析可用于手机、电视、电脑等电子产品的模具
设计和产品成型过程优化。
包装行业
03
Moldflow可以帮助包装企业优化包装盒、瓶盖等产品的模具设
案例三:热流道系统模拟
总结词
热流道系统是塑料加工中常用的技术,通过加热模具流道来控制塑料熔体的温度和流动。 Moldflow模流分析可以用于热流道系统的模拟和优化。
moldflow 案例
moldflow 案例Moldflow是一种用于注塑成型过程模拟和分析的软件工具,可以帮助制造商在产品设计阶段预测和解决可能出现的注塑缺陷和问题。
以下是十个与Moldflow相关的案例:1. 塑料零件缺陷的预测与优化:使用Moldflow进行注塑模拟,可以预测塑料零件可能出现的缺陷,如气泡、翘曲、短射等,并通过调整模具设计和工艺参数来优化生产过程。
2. 塑料零件材料选择:Moldflow可以帮助制造商选择合适的塑料材料,通过模拟不同材料的熔融流动性和收缩性能,以及对零件性能的影响,来指导材料选择。
3. 模具设计优化:通过Moldflow模拟,可以评估不同模具设计方案对注塑过程的影响,如冷却系统设计、流道布置等,以及对零件质量和生产效率的影响,从而优化模具设计。
4. 模具温度控制:Moldflow可以帮助制造商优化模具温度控制系统,通过模拟不同温度场分布对注塑过程的影响,以及对零件质量和收缩性能的影响,来指导温度控制策略。
5. 塑料零件尺寸优化:使用Moldflow进行注塑模拟,可以预测不同尺寸和壁厚的塑料零件的收缩率和变形情况,从而指导尺寸设计优化,保证零件的准确度和一致性。
6. 塑料零件表面缺陷预测与控制:Moldflow可以模拟塑料零件的填充过程,预测可能出现的表面缺陷,如短射、翘曲、热裂纹等,并通过优化工艺参数和模具设计来控制表面质量。
7. 注塑工艺参数优化:使用Moldflow进行注塑模拟,可以评估不同工艺参数对注塑过程的影响,如注射速度、保压时间等,以及对零件质量和生产效率的影响,从而优化工艺参数设置。
8. 模流线分析:Moldflow可以模拟注塑过程中的流动线路和冷却效果,通过分析模流线的分布和冷却时间,指导模具设计和冷却系统优化,提高生产效率和零件质量。
9. 塑料材料改性与优化:通过Moldflow模拟不同塑料材料的流动性和熔融性能,可以指导塑料材料的改性和优化,以提高注塑过程的稳定性和零件质量。
Moldflow学习指南
冷却过程模拟
冷却过程模拟是Moldflow分析流程中的另一个关键环节,用于模拟塑料在模具中的冷却固化过程。
在冷却过程中,需要考虑模具的温度分布、冷却水路的流动和温度等因素,以及塑料的传热性能和结晶 性能。
Moldflow学习指南
目录
• Moldflow软件介绍 • Moldflow基础操作 • Moldflow分析流程 • Moldflow结果解读 • Moldflow进阶应用 • Moldflow常见问题与解决 • Moldflow案例分享
01 Moldflow软件介绍
软件特点与优势
高效仿真
02 Moldflow基础操作
文件操作与项目管理
01
打开、保存、另存为等文件操作,方便用户对 Moldflow软件进行交互。
02
项目创建与打开,便于管理多个分析项目。
03 导入、导出数据,实现与其他软件的协同工作。
网格划分与处理
01
自动、手动划分网格,满足不同分析需求。
02
网格质量检查与修复,确保分析准确性。
3. 尝试调整收敛标准或采用更高级的求解 器进行计算。
07 Moldflow案例分享
实际产品模拟案例
案例一 手机壳模具设计
案例二 汽车保险杠模具设计
案例三 家电外壳模具设计
案例四 玩具模具设计
成型工艺优化案例
案例一
优化注射工艺,提高产 品质量
案例二
调整模具温度,减少成 型周期
案例三
改进模具排气,减少产 品缺陷
通过冷却过程模拟,可以预测塑料制品的冷却时间和温度分布,分析可能出现的冷却不均、结晶取向和 内应力等问题,并优化模具设计和工艺参数。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
李吉 2010.6
目录
1.气泡的定义,形成原因,改善 气泡的定义,形成原因, 气泡的定义 2.烧焦的定义,原因,改善 烧焦的定义,原因, 烧焦的定义 3.流痕的定义,原因,改善 流痕的定义,原因, 流痕的定义 4.裂缝和龟裂的定义,原因,改善 裂缝和龟裂的定义,原因, 裂缝和龟裂的定义 5.凹陷的定义,原因,改善 凹陷的定义,原因, 凹陷的定义 6.批锋的定义,原因,改善 批锋的定义,原因, 批锋的定义 7.熔接线的定义,原因,改善 熔接线的定义,原因, 熔接线的定义 8.短射的定义,原因,改善 短射的定义,原因, 短射的定义 9.银条的定义,原因,改善 银条的定义,原因, 银条的定义 10.翘曲的定义,原因,改善 翘曲的定义,原因, 翘曲的定义
流痕(冷胶) 流痕(冷胶) flow lines/cold slug
定义:
以浇口方向为中心,树脂流动的痕迹以同心圆的 形状在成形品的表面刻印的现象。没有横浇道的 单模穴比多模穴更容易出现流痕现象,因为多模 穴在横浇道里设计了冷料井来限制冷胶。
流 痕 产 生 的 原 因 :
材料本身流动性不够好,或其他因 素导致流动缓慢。熔胶越缓慢越容 易冷,射压和保压不足以将冷凝的 表皮压紧在模面上,流下了溶胶在 流动方向的缩痕。
模具温度过低 树脂迅速固化则引起排气不完全,因此需提高模温。 流道.浇口过小 因流动阻力增大,填充速度慢,树脂迅速固化.所以必需加大进浇口.流道. 模具的排气不良 模具排气不良的话,可以增设排气沟,或排气梢. 模具制品面有油或水分,或付着脱模剂 模具制品面有油或水分或付着脱模剂时,因树脂热蒸发而成气体状,随 着树脂的冷却固化而液化.所以需清除模具,并限制脱模剂的使用.
披锋 flash
定义:
熔融树脂流入模具的分割面和型芯的结合面等 的间隙,成形后会发生披锋。
原因: 1.锁模力过大; 2.射出速度太快; 3.最大射出压过大。
改善: 确认是否在正常的锁模力条件下发生披锋。 降低树脂温度和模具温度,减慢设出速度。 变更保压切换位置,减低峰压。
熔接线 weld lines
原因与改善: 原因与改善:
1.流动性不好 流长对壁厚比大的型腔要选用流动性好的材料。在不产生披锋的前 提下,选用流动性最好的材料。 2.采用润滑剂不当 一般润滑剂的含量在1%以内。当流长对壁厚比大时,润滑剂的含量 需要提高,以确保冷却层紧贴在模具型腔表面直到产品定型,那么流 痕就没有机会产生了。 3.模温太低 模温太低会使料温下降得太快,提高模温,保持较高料温.
定义:
熔接线是在有孔穴的产品或多点进胶的产品 中,塑料熔体在模腔中汇合时,不能完全融合 而在汇合处形成线形凹槽。
影响熔接线质量的因素: 1.料峰汇合时的角度。 2.熔接线形成时的压力。 3.熔料温度和模具温度。
改善: 提高树脂温度和模具温度 加快射出速度。 型腔内的空气或其他成分若妨碍塑胶的融合,要减慢射出速度。
裂缝和龟裂 crack/crazing
定义:
裂缝是各种明显的有形损坏如产品分离或破坏 。 龟裂是因为材料由于受过载而产生特征变白,受 载区域颜色比原材料要亮一些,该处产生永久变 形。
裂缝和龟裂是产品的致命缺陷!产生的原因主要有:
(1) 脱模不良所致; (2) 过度充填所致; (3) 模具温度过低; (4) 产品结构上的缺陷所致。 改善: 为避免脱模不良所导致的该类缺陷,母模各部份要有充分的拔模斜度,要 研磨型腔表面,并检查顶针、斜顶等顶出机构的粗细、配置等,顶出时成型品 各部份的脱模阻力要均匀,确保出模顺畅。 过度充填是因为施加了过大的射出压力或材料计量过多,从而导致成品内 部应力过大,脱模时造成裂纹,在这种状态下,产品的变形也将增大,更难脱 模,这样,产品的骨位常破裂,此时应使用低射出压力、低树脂温度、低模具 温度,防止过度充填。 浇口部位常常容易残留过大的内部应力, 易脆化,特别是直接浇口的部份, 易因内部应力而破裂,易以浇口为中心,发生放射状裂纹.
翘曲 warpage
定义:
产品顶出后不规则的尺寸变化。
原因与改善
1.产品的厚、薄差异太大 薄的地方先冷,厚的地方后冷。厚薄差异大时,体积收缩率 差异大,残余应力大。当残余应力克服了零件的强度,就会产 生翘曲。 使用治具或其他工具来改善翘曲,或许可以治标,但是不能治 本,因为这种方法是无法消除残余应力的。当产品移到高温或 者其他恶劣的环境中,残余应力会释放出来,翘曲还是会产生。 治本的办法是做好产品设计,使得厚度均一,冷却时,体积收 缩率差异小,残余应力小,翘曲自然就小。
Thank you!
2.前、后模温差大 因冷却产生的残余应力对壁厚的中心面不对称,弯曲力矩 大,容易翘曲。更改冷却设计, 减小前、后模温差,可以减小 曲。 3.模温太低 模温太低,残余剪切应力大,又没有足够的时间将残余应力 释放,容易翘曲,甚至开裂。提高模温可以减少开裂。
4.浇口的数目或位置不当 4.浇口的数目或位置不当 无论浇口的位置或数目不当,都会使得流长太长,流阻太大,相 应射压也要增大,塑胶分子被拉、压挤、机械应力被强行加入,残余 应力大,容易翘曲。 浇口附近压力高,塑胶体积收缩率小,最后充填处压力低,塑胶 体积收缩率大,流长太长时,上下游塑胶收缩率差异大,残余应力 大,容易翘曲。 5.Sprue、runner和gate的位置不当 5.Sprue、runner和gate的位置不当 Sprue 、runner、gate位置不当时,融合线会在强度敏感处产生, 融合线本来就弱,应力又大,裂纹往往从融合线开始。
凹陷 sink mark
定义:
产品表面局部塌陷。
原因与改善: 肋太厚 肋的厚度最好的底板厚度的50%。 和肋相对的模面温度太高 加强该部位的冷却。 浇口、流道太小 加大浇口和流道的大小。 料管温度太高,融胶密度太小 降低料管温度,溶胶密度增大。 冷却时间不够 延长冷却时间,增厚冷却层。 Cushion或保压不足 调整cushion值,运用合理的保压曲线。 止回阀失灵 检查止回阀,必要时更换。
应力龟裂问题: ABS材料成型后数日收缩较多,不立刻发生龟裂,却在若干时间后才 发生。应力龟裂的潜变期为21天左右。 金属嵌件之应力龟裂: 塑料的膨胀系数为金属的数倍,成型后收缩;发生应力造成该部位之 龟裂,严重者破裂。 配向所致的应力龟裂问题: 塑料的分子在拉伸状态下固化、即模具表面温度太冷时,分子配向容 易发生,而配向引起的应力会造成龟裂现象发生。
银条 sliver streaks
定义:
银条是成型品表面或表面附近,沿材料流 动方向,呈现银白色条纹。
原因与改善: 原因与改善:
树脂滞留或过热 由树脂所发生的气体量多,这些气体排出不完全而固化时会产生银线, 由树脂所发生的气体量多,这些气体排出不完全而固化时会产生银线,因 此需清除加热缸,并下降树脂温度. 此需清除加热缸,并下降树脂温度. 射出压过高. 射出压过高.射出速度过快 产品有急速的肉厚变化的话,流动中的压缩树脂急速地减压而膨胀, 产品有急速的肉厚变化的话,流动中的压缩树脂急速地减压而膨胀,挥发 分解气体与模穴接触后液化,因此需降低射出压.射出速度, 分解气体与模穴接触后液化,因此需降低射出压.射出速度,并减小肉厚变 化情况. 化情况. 树脂干燥不充分 树脂的干燥不充足,在料筒内蒸发的水分产生气泡,尤其对于有吸湿性的 压克力树脂、ABS树脂等必须充分干燥.
Moldflow分析中可以获得大量的数据 Moldflow分析中可以获得大量的数据
气泡、空洞 气泡、 bubbles/blister
定义:
气泡是出现在产品表面下的残留空气或空洞,透明 部件中的气泡尤为明显。一般是由于残留空气,湿 气或厚的横截面导致。
原因: 一般是由于残留空气,湿气或厚的横 截面所导致。 改善: 为了防止树脂的热分解而降低树脂温 度,同时施加背压,防止空气进入树 脂中。 为了防止空气的吸入,减少螺杆的后 退距离,降慢后退速度。 厚度变化较大的产品,模具内的气体 很难排出去,也很容易吸入空气,要 放慢射出速度。 延长保压时间,提高模具温度。
4.一模多穴的产品,部分充填不足 4.一模多穴的产品, 一模多穴的产品 加快射出速度,使其能均匀充填。如果在加快速度以后,造成峰 压过大的现象,要调整保压切换的位置,抑制峰压。 5.射出加速A 5.射出加速A、B、C的设定 射出加速 如果由于加速不快而引起成形品充填不足时,从C调到B,在由B调 到A。相反,由于加速过快使模具内的空气无法而引起充填不足时, 从B调到C(调慢)。 6.料斗口的阻塞和树脂的吸入不良而引起计量不足, 6.料斗口的阻塞和树脂的吸入不良而引起计量不足,从而造成充 料斗口的阻塞和树脂的吸入不良而引起计量不足 填不足 降低料筒最后部分的温度,增加通水量。如果是使用再生材料的 话,要么的提高背压设定,或是分析材料的大小。
6.顶出不均 6. 顶出时产品尚热,顶出不直、不均、不一致,产品容易发生翘曲。 检查顶出系统,并作必要的调整。适度润滑所有运动零件。 7.保压压力不足或保压时间不当 保压压力太高,不仅塑胶的残余应力高,而且,塑胶的压应力也 高,容易翘曲。 保压压力太低,浇口附近发生回流,容易翘曲。 螺杆推到底后,螺杆至少停留原处2秒,以保持缓冲。 保压时间太短,螺杆松退时,浇口附近发生回流,残余应力大, 容易翘曲。保压压力要适中,保压时间要延长到浇口凝固为止。
烧焦 burn marks
定义:
一般所谓的烧焦,包括成形品表面因材料过热所致 的变色及成型品的锐角部份或较深骨位的前端等 材料焦黑的现象.
原因:
烧焦是滞留在成型空间内的空气,在熔融树脂进入时未能迅速排 出,被压缩而显著升温,进而将材料烧焦所致.
改善:
减慢射出速度。 降低树脂温度,同时树脂不要在料筒内长期滞留。 清洁,或加大模具排气。
4.sprue、runner或gate太小 sprue、runner或gate太小,流阻提高,如果射压不足,融胶波前的推 进会越来越慢,塑料会越来越冷。 5.排气不足 排气不良,会使融胶充填受阻,融胶波前不足以将冷凝的表皮压紧在 型腔的表面,流下融胶在流动方向的缩痕。型腔排气最好采用全周长的 排气。 6.射压和保压不足 提高射压和保压,冷凝层得以紧压在型腔的模面上,直到产品定型, 流痕就没有理由产生了。
