(完整版)结构审图要点(优化篇)
结构图纸审核要点整理,快来看看吧
结构图纸审核要点整理，快来看看吧结构工程在施工中占据很大比重，关乎着建筑整体的安全性与使用合理性，故对于结构专业的审核须严谨细致，我们对相关注意要点进行了整理，下面与您分享。
整体图纸审查（1）设计依据须使用最新规范版本，并在总说明中标明混凝土强度等级与钢筋等级，确保总说明与各层结构说明一致。
（2）图纸修改时，须按出图日期进行区别，避免混淆，并注意与其他专业一致。
（3）审核各层平面轴线定位尺寸及编号是否与建筑图一致，发生变更时应明确变更部位的轴线和楼层位置。
（4）不同专业间的协调，如水电管线、预埋件等是否在结构专业与其他相应专业的图纸上相互对应。
结构体系审核（1）结构体系须有明确的计算简图，并设定好合理的地震作用传递途径，避免受力不均导致的结构或构件破坏。
（2）审核结构抗震承载力能否满足使用要求，有抗震设防烈度要求的地区还应审核结构是否有良好的变形能力和耗能能力。
（3）砌体结构尽量避免采用错层结构，不可采用砌体墙-钢筋混凝土墙混合体系，且在设置门窗时须避开房屋角部，确保整体结构强度。
（4）框架-抗震墙房屋的底部抗震墙不可使用砌体结构，应选用钢筋混凝土异型柱框架结构或异型柱框架-抗震墙结构。
地基基础审核（1）结构施工图须审核整体建筑是否根据建筑与场地类别正确调整抗震措施，以及是否正确设置了抗震构造。
（2）在液化土、软土地基等不良地质条件下，是否进行地基承载力处理，选用方法是否合适。
（3）检查基础有效埋置深度是否符合规范要求的最小深度；基础类型与构造是否安全。
（4）审核地下室抗震等级的确定，地下室底板为板筏时的内力计算与配筋构造，后浇带的设置与构造是否符合规定。
楼板部分审核（1）审核卫生间、厨房、阳台等特殊部位板标高是否和建筑图相对应。
（2）审核周边板节点详图与建筑详图是否对应；审核不同房间楼板配筋是否详细，是否与计算书配筋一致。
（3）审核构造柱是否在板配筋图中标识明确。
（4）审核挑檐阴阳角部位是否设置附加构造钢筋。
结构审图要点(完整版)
结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。
1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。
1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。
1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。
构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。
混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。
1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。
1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。
1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。
1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。
1.9 墙上开洞的补强措施。
结构洞口的填充等是否明确、恰当。
1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。
1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。
1.12 预制构件目录中的构件名称、数量、图集号、是否准确。
1.13 构件代号表中的代号与详图中采用的是否一致。
1.14 对施工中应遵守的施工验收规范是否准确无误。
1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。
1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。
结构审图要点(优化篇)
×
9
基坑大样的构造钢筋是否偏大；一般可按10@150或12@150配置；
√
10
基础钢筋锚固长度是否按非抗震锚固；
×
11
人防、消防荷载在YJK内可以单独布置
×
×
12
校核其他指标是否符合规范要求（剪重比、刚重比、承载力比）
13
对剪力墙结构，是否可以调整部分剪力墙或部分墙垛以减少暗柱数量（易将Z形、T行墙垛调整为L形），调整后剪力墙面积比基本不变，但是暗柱数量显著减少。
×
14
对剪力墙结构，检查暗柱配筋是否偏大，暗柱偏大地方是否可以采用将梁按洞口形式输入（按洞口形式输入后，指标基本不变，暗柱配筋显著减少，梁配筋稍增加，刚心变化比较明显）
7
周期折减系数是否合理（计算指标时，可取1.0，配筋可按规范折减；风荷载起控制作用时，配筋和指标均可取1.0）
×
8
0.2Q0调整是否合理（应分段调整）
9
嵌固层是否合理；是否可以减小嵌固层下剪力墙厚度
10
周期比和位移比是否合理，是否可以减小剪力墙数量和厚度（是否可以分段减少剪力墙厚度）
11
轴压比是否合理，是否可以降低墙柱混凝土等级或减少墙柱数量和厚度，如轴压比较多在0.3附近，是否可以采取有效方式将轴压比降低在0.3以内。
×
4
基础结构选型（基础类型、桩径、桩长、桩身配筋等）是否可以优化
×
5
基础板厚是否可以优化调整；
×
6
基础外扩尺寸是否偏大；一般外扩300mm满足要求；
√
结构施工图常见优化意见(混凝土结构)
模型转角窗结构分析时，应考虑扭转的耦联影响，转角梁的负弯矩调幅系数、扭矩折减系数均应取1.0。
【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）第2.5.7-5条】高低层相邻的屋面（含门厅）施工荷载【强条】主楼周边裙房屋面（含门厅），应考虑施工荷载；【详《工程结构通用规范》GB55001-2021第4.2.9条】应考虑4KPa的施工荷载【详《全国民用建筑工程设计技术措施》（2009年版）（结构体系）附录F.1.(5)】。
图审基础垫层素砼强度【强条】垫层素混凝土强度等级不应低于C20。
【详《混凝土结构通用规范》GB55008-2021第2.0.2条】图审承台连系梁单桩承台间应双向设置连系梁；两桩桩基的承台，应在其短向设置联系梁；有抗震设防要求的柱下桩基承台，宜沿两个主轴方向设置联系梁；连系梁顶面宜与承台顶面位于同一标高，连系梁宽度不宜小于250mm。
【详《建筑桩基技术规范》JGJ94-2008第4.2.6条】图审三桩承台分布筋三桩承台三边受力钢筋相互已形成钢筋网片，已有效固定钢筋位置，可取消分布筋。
【详《22G101-3》P2-39~P2-40】优化抗浮板地梁（地方规范）地下室抗浮板柱间未设置地梁或暗梁。
【详《江西省-建筑与市政地基基础技术标准》DBJ/T36-061-2021第13.3.4-9条】图审墙柱/在墙、柱结构平面图中应示意楼梯间位置。
（方便判断楼梯间位置框架柱是否需加密）校对沉降观测点【强条】地基基础设计等级为甲级的建筑，未设置沉降观测点。
【详《建筑变形测量规范》JGJ8-2016第3.1.1条。
】沉降观测点设置要求。
【详《建筑变形测量规范》JGJ8-2016第7.1.2条。
】图审框架柱【强条】错层位置框架柱的抗震等级是否提高、箍筋是否全柱段加密配置。
【详《混凝土结构通用规范》GB55008-2021第4.4.13条。
】（含地下室室内外交界部位框架柱及剪力墙端柱及楼梯间位置短柱）图审框架柱【强条】框架短柱，箍筋是否全高加密。
施工图审查要点-结构专业
施工图审核要点（结构）一．标高、标号类：1.检查标高系统、轴网系统是否与建筑图一致。
2.各部位钢筋、混凝土等级（标号）是否取值合理。
3.核对层高表。
4.单体中有无正负零对应的绝对标高，结合总图复核一遍。
二．模型参数、荷载取值类：1.不同功能房间的活荷载取值是否合理。
2.面层、覆土、隔墙等恒荷载取值是否合理。
3.地震、风荷载参数取值是否合理。
4.嵌固端的刚度比检查。
5.消防车荷载取值是否合理，且检查是否按消防车道布置。
6.连梁刚度折减系数、周期折减系数等取值是否合理。
三．桩、基础类：1.结合地勘报告检查持力层与桩长的关系、桩与基础之间的关系是否正确。
2.核对集水坑的位置、尺寸是否与建筑对照。
3.图中是否有不同桩的数量统计。
4.检查图纸中是否留有沉降观测点。
5.检查基坑详图中画了几个方向的剖面图，是否正确。
6.桩长和桩间距取值是否合理，复合地基承载力是否过大或不足。
7.基础之间在平面、标高上是否有冲突。
8.检查车库整体抗浮计算是否满足。
9.基础混凝土抗渗等级是否与地下室外墙相同。
10.有无地下室外墙止水措施，是否绘有大样（止水条或止水钢板）。
四．剪力墙类：1.剪力墙特殊部位水平钢筋间距是否满足规范。
2.验算暗柱钢筋的配筋率，是否存在不足或浪费。
3.构造边缘构件内部应使用拉筋，检查此位置使用的是箍筋还是拉筋。
4.配箍率计算时是否考虑了墙体水平钢筋的贡献。
5.设备留洞有无穿过边缘构件的情形，如果有是否在该位置做了缩径处理。
6.核查剪力墙及暗柱的定位是否明确。
五．梁、板、节点类：1.梁布置是否影响下层建筑平面，客厅、餐厅、主卧等主要功能房间。
2.根据门窗等洞口上方与梁底的距离，对比做过梁还是将梁高加大至洞口哪个更经济。
3.梁宽大于梁下填充墙时，梁是否偏向相对次要的房间内。
4.柱截面大于墙厚时，柱应偏向相对次要的房间内。
5.核对嵌固端、屋面、露台等部位的板厚和配筋。
6.各种功能区降板厚度核对。
7.检查阳角处有无放射筋（上部钢筋为分离式配筋时）。

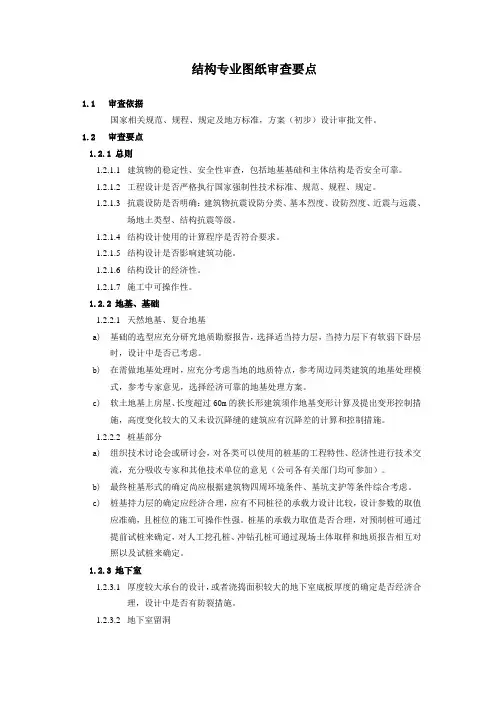

结构专业图纸审查标准及要点
结构专业图纸审查要点1.1审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
1.2审查要点1.2.1总则1.2.1.1建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。
1.2.1.2工程设计是否严格执行国家强制性技术标准、规范、规程、规定。
1.2.1.3抗震设防是否明确：建筑物抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。
1.2.1.4结构设计使用的计算程序是否符合要求。
1.2.1.5结构设计是否影响建筑功能。
1.2.1.6结构设计的经济性。
1.2.1.7施工中可操作性。
1.2.2地基、基础1.2.2.1天然地基、复合地基a)基础的选型应充分研究地质勘察报告，选择适当持力层，当持力层下有软弱下卧层时，设计中是否已考虑。
b)在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见，选择经济可靠的地基处理方案。
c)软土地基上房屋、长度超过60m的狭长形建筑须作地基变形计算及提出变形控制措施，高度变化较大的又未设沉降缝的建筑应有沉降差的计算和控制措施。
1.2.2.2桩基部分a)组织技术讨论会或研讨会，对各类可以使用的桩基的工程特性、经济性进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）。
b)最终桩基形式的确定尚应根据建筑物四周环境条件、基坑支护等条件综合考虑。
c)桩基持力层的确定应经济合理，应有不同桩径的承载力设计比较，设计参数的取值应准确，且桩位的施工可操作性强。
桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲钻孔桩可通过现场土体取样和地质报告相互对照以及试桩来确定。
1.2.3地下室1.2.3.1厚度较大承台的设计，或者浇捣面积较大的地下室底板厚度的确定是否经济合理，设计中是否有防裂措施。
1.2.3.2地下室留洞a)管道穿越地下室的外墙必须预留防水套管；b)管道穿越地下室的顶板，如位置在室外时必须预留防水套管；c)地下室防排烟洞口、柴油发电机排烟洞口应特别注意，这些洞口较大且在结构图上容易遗漏。
(完整版)结构审图要点
5）计算“超限高层”结构计算程序应用两个或两个以上符合结构实际情况的力学模型，其计算程序应经建设行政主管部门认可。
6）计算荷载有无遗漏或重复，其取值及作用位置是否正确，原始数据输入及参数选用是否正确。
7）计算结果准确性判断，对不当结果的处理（如个别墙体、连梁等配筋）。
10）主楼与裙房的连接处理是否正确，两建筑物之间的伸缩缝、沉降缝、防震缝的设置和构造是否符合规范要求。当不设缝时，是否采取有效措施。
11）体育馆及商场、办公楼、中厅屋盖，当跨度较大时，应采取钢结构（网架、桁架、井字交叉、钢梁等）注意处理好与主体结构的连接应安全可靠，结构计算、构造、加工制作及施工安装应符合规范要求。
2）桩基及地基处理的沉降变形计算，并提出试桩及实测人工地基处理的变形要求。
(四)地基稳定性验算
1）深基坑开挖对邻近建（构）筑物基础的影响。
2）山区地基边坡及挡土墙处理。
(五)基础设计
1）计算方法（电算、计算程序选用、手算、计算简图确定）
2）基础受弯受剪及冲切的计算、配筋及构造配筋的合理性。
3）桩基（独立承台、条性承台、桩箱、桩筏厚板）的布桩计算及承台、承台梁受弯、受剪、受冲切计算。
7）确定上部结构作用于基础上的荷载。当建筑物没有人防地下室时应说明地下室人防等级及所作用的抗核爆等效静载值，计算及构造应符合规范规定。
8）基础结构设计是否正确。
(二)地基承载力
1）校核天然地基承载力或人工复合地基承载力及确定的原则。
2）软弱下卧层承载力验算。
(三)地基变形、沉降
1）天然地基沉降计算方法、计算值与沉降值允许值对比。
框筒结构注意外柱柱距的布置，以及洞口面积所占比例。
结构审图要点(完整版)
结构审图要点:1、设计总说明1、1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等就是否正确。
1、2 建筑单体±0、00所对应得绝对高程与规划总平面一致。
1、3 地基持力层得描述:若采用天然地基,说明本建筑单体得地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体得最终沉降量;若为桩基,说明桩得材料及沉桩方式等。
1、4 结构使用得材料:钢筋:梁柱中各受力纵向钢筋、较大开间得楼板、约束边缘构件得箍筋(当用圆钢直径大于10时)、基础受力钢筋、墙体受力钢筋等采用HRB400。
构造柱及过梁得纵向筋、地下室防水板及地下室外墙得分布钢筋等采用HRB335。
混凝土:对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其她均应满足计算及构造需求,避免强度过高。
1、5 活荷载(特指荷载规范中不明确得部位),恒荷载(特指梁板上得建筑面层与车库顶板上得覆土等产生得恒荷载)就是否与设计委托一致。
1、6 防水混凝土得使用部位、抗渗等级就是否明确、恰当。
1、7 钢筋得接头形式(不同得规格分别描述如搭接、机械连接等)就是否明确、恰当。
1、8 构造柱、圈梁得位置及做法、过梁得做法、墙柱与砌体之间得拉结钢筋等就是否明确、恰当。
1、9 墙上开洞得补强措施。
结构洞口得填充等就是否明确、恰当。
1、10 对基础得施工要求,如挖槽、验槽、回填等得要求,与对不良地基得处理措施等就是否明确、恰当。
1、11 如有冬季施工可能时,就是否提出了相应得要求与注意事项。
1、12 预制构件目录中得构件名称、数量、图集号、就是否准确。
1、13 构件代号表中得代号与详图中采用得就是否一致。
1、14 对施工中应遵守得施工验收规范就是否准确无误。
1、15 楼板上预留孔洞(直径大于300)大样图,小于或等于300时做法就是否明确、恰当。
结构施工图审图要点
XX 地产
21
审核内容 细节要点以及与各专业配合审核要点
1 构件配筋、楼梯、屋面、电梯吊钩等细部的设计。 2 墙体的选材，构造柱、圈梁等非结构构件的做法
与建筑、设备、电气等专业的配合。如降板、 3 开洞、埋管等等
XX 地产
22
建筑墙身大样 建筑结构楼层不一致
XX 地产
结构图楼板图
23
举例： 如皋项目，地下室后浇带的做法，存在问题：
具体描述
质量等级
I类错误
4个
建筑
II类错误
17 个
III类错误
67 个
I类错误
0个
结构
II类错误
2个
III类错误 超过10 个
设备、电气
。。。。。。
□优秀 □良好
√合格_
□不合格
□优秀 □良好 √合格 □不合格
审图人员 总体质量等级
XX 地产 整体评价
□优秀 □良好 √合格 □不合格
本设计项目整体来讲，满足规范、标准要求。个别细节稍有欠缺，图纸总体质量一般，建筑、 结构、机电专业配合较好。
6
审图的内容
XX 地产
7
审图内容
1 2 3
4
XX 地产
审核设计依据
审核计算书-如地下室外墙计算书，非整体电算，而且
土压力的取值各个设计师不一致
审核图纸
图纸中总说明基本设计资料与设计条件审核 图纸中--场地、地基与基础---程总来讲解 图纸中--钢筋混凝土主体结构
图纸中的—节点、各专业以及与施工配合审核
XX 地产
10
审核计算书
XX 地产
11
审核内容 计算书
1 计算内容是否完整 2 计算软件是否适用 3 初始信息和使用参数是否正确，异常信息处理 4 主要计算结果 5 地下室外墙、雨篷等独立计算的构件
结构施工图设计审图要点
施工图设计审图要点（结构专业）1. 目的确保结构设计安全、经济、合理，方便施工，满足同景公司设计任务书的要求，对结构施工图的设计质量进行有效控制。
2.范围适用于同景集团范围内开发的一般工业与民用建筑。
3.职责结构施工图设计的审查主要由设计部归口管理，相关部门协助工作。
4. 内容4.1. 检查依据4.1.1 中华人民共和国国家标准《建筑结构荷载规范》GB50009-20014.1.2 中华人民共和国国家标准《混凝土结构设计规范》GB50010-20024.1.3 中华人民共和国国家标准《建筑抗震设计规范》GB50011-20014.1.4 中华人民共和国国家标准《砌体结构设计规范》GB50003-20014.1.5 中华人民共和国国家标准《建筑地基基础设计规范》GB50007-20024.1.6 中华人民共和国国家标准《建筑抗震设防分类标准》GB50223-954.1.7 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.8 中华人民共和国行业标准《建筑桩基技术规范》JGJ 94-944.1.9 中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》JGJ 3-2002 4.1.10 中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T13-944.1.11 各相关地方规范4.1.12 《结构施工图设计指导书》4.1.13 《结构施工图设计编制深度要求》4.2. 检查要点4.2.1 总则4.2.1.1 工程设计文件的编制应按同景公司《结构施工图设计编制深度要求》和《结构施工图设计指导书》的要求。
4.2.1.4 工程设计应经济合理，特别对基础选型、结构体系和关键部位的检查。
4.2.1.5 施工中可操作性如何，检查是否由于施工困难会引起结构安全上的隐患和造价上的额外增加。
结构总说明的审查要点：着重审查设计依据条件的正确性，结构材料选用、统一构造做法、标准图选用的正确性，对涉及使用、施工等方面需作说明的问题应作交待。
结构成本优化及施工图审核要点
29
缝和带的概念
伸缩缝、沉降缝、防震缝 施工后浇带、沉降后浇带 附表：钢筋混凝土结构伸缩缝最大间距
结构类别 框架结构 装配式 现浇式 剪力墙结构 挡土墙、地下室墙壁等类结构 装配式 现浇式 装配式 现浇式
小净宽度不宜小于5m，每一边的楼板净宽度不应小于2m； 9、B级高度钢筋混凝土高层建筑，其平面布置应简单、规则、减少偏心。
26
竖向布置
1、竖向体型宜规则、均匀，避免有过大的外挑，内收也不宜过多、过急；做 到竖向刚度均匀而连续，避免刚度突变，避免薄弱层。结构的承载力和刚 度宜自下而上逐渐减小； 2、抗震设计的高层建筑结构，框架结构其楼层侧向刚度不宜小于相邻上层的 0.7或其上部三层侧向刚度平均值的0.8；其它混凝土结构其楼层侧向刚度 不宜小于相邻上层的0.9，当本层层高大于相邻上层层高1.5倍时，该比值 不宜小于1.1； 3、A级建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载 力的80%，不应小于其上一层受剪承载力的65%，B级建筑的楼层层间抗侧 力结构的受剪承载力不宜小于其上一层受剪承载力的75%
•
基桩类型 成桩方法
桩基础
• 非挤土桩 、部分挤土桩 、挤土桩
设计试桩
• 试桩条件、试桩目的、试桩数量、试桩检测
工程桩检测
• 检测目的、检测方法、检测原则、检测数量、极限值与特征 值
影响桩基成本的因素
• 桩径、桩长、钢筋、桩型、检测
•
检测方法
单桩竖向抗压静 载试验 单桩竖向抗压静 载试验 单桩水平静载试 验 钻芯法
结构成本优化及施工图审核要点
建筑、结构图纸会审要点
建筑、结构图纸会审的技巧和方法建筑设计图纸是施工企业进行施工活动的主要依据，审核图纸是技术管理的一个重要方面，学好图纸，掌握图纸内容，明确工程特点和各项技术要求，理解设计意图，是确保工程质量和工程顺利进行的重要前提。
从事施工的人员都应重视图纸掌握和审核，认真掌握图纸以便能正确、有效地指导施工，否则，势必会影响工程质量，造成经济损失。
一、预备程序：熟悉拟建工程的功能1、书面预做提纲：结合设计任务书，首先了解本工程的功能，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
以及建筑应说明内容等，应书面做个提纲，做到读图时有针对性。
2、因初审图纸常常时间很紧张，所以一定要制定读图进度计划，合理分配时间，最好精确到每张图的时间分配。
3、设计自用的审图笔记。
发现问题同时用铅笔原图位置标示和记到笔记里，便于汇总和查找，必要时可编号。
(见附表图纸常见问题汇总表）4、重要/关键数据一定要背下来，不要偷懒，这样可大幅提高读图效率二、读图次序：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊。
1.先粗后精。
1.1、粗看的要求：就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。
要求：a.书面总结，关键数据背记下来，以便细看图纸时随时参考，不用再反复翻图；b.对照设计任务书和预作提纲，进行校核，找出差异及原因c.同时检查图纸是否齐全、清楚，内容有无漏项。
1.2、细看要求：然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。
要求：a.熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
结构施工图审图要点
结构施工图审图要点第二部分结构施工图一：不满足设计深度要求的问题1 未标出混凝土结构的环境类别。
《混凝土结构设计规范》GB50010-2002第9.2.1条纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。
表3.4.1 混凝土结构的环境类别(摘自混凝土规范3.4.1条)环境类别条件一室内正常环境二 a 室内潮湿环境；非严寒和非寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境b 严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境；严寒和寒冷地区冬季水位变动的环境；滨海室外环境四海水环境五受人为或自然的侵蚀性物质影响的环境注：严寒和寒冷地区的划分应符合国家现行标准<民用建筑热工设计规程>JGJ24的规定表9.2.1 纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别板、墙、壳梁柱≤C20 C25～C45 ≥C50 ≤C20 C25～C45 ≥C50 ≤C20 C25～C45 ≥C50一20 15 15 30 25 25 30 30 30二 a - 20 20 - 30 30 - 30 30b - 25 20 - 35 30 - 35 30三- 30 25 - 40 35 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。
二：违反―工程建设标准强制性条文‖的问题1. 板支座负筋和板跨中配筋偏小，不符合混凝土规范9.5.1条规定。
《混凝土结构设计规范》GB50010-2002第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
表9.5.1 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%)受力类型最小配筋百分率受压构件全部纵向钢筋0.6一侧纵向钢筋0.2受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋0.2和45ft/fy中的较大值注：a.受压构件全部纵向钢筋最小配筋率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；b.偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；c.受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b’f-b)h’f后的截面面积计算；d.当钢筋构件截面周边布置时，―一侧纵向钢筋‖系指沿受力方向两个对边中的一边布置的纵向钢筋。
结构审图要点(完整版)
结构审图要点：1.设计总说明建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。
建筑单体±所对应的绝对高程与规划总平面一致。
地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。
结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。
构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。
混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。
活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。
防水混凝土的使用部位、抗渗等级是否明确、恰当。
钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。
构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。
墙上开洞的补强措施。
结构洞口的填充等是否明确、恰当。
对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。
如有冬季施工可能时，是否提出了相应的要求和注意事项。
预制构件目录中的构件名称、数量、图集号、是否准确。
构件代号表中的代号与详图中采用的是否一致。
对施工中应遵守的施工验收规范是否准确无误。
楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。
剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。
单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。
梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。
结构审图要点(完整版)
结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。
1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。
1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。
1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。
构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。
混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。
1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。
1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。
1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。
1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。
1.9 墙上开洞的补强措施。
结构洞口的填充等是否明确、恰当。
1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。
1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。
1.12 预制构件目录中的构件名称、数量、图集号、是否准确。
1.13 构件代号表中的代号与详图中采用的是否一致。
1.14 对施工中应遵守的施工验收规范是否准确无误。
1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。
1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。
(完整版)精细化审图要点
第六章施工图设计审查要点第一节审查原则一、施工图设计审查原则是以满足现场施工的要求为主，是否有错、缺、漏、碰的问题，计算书和设计图纸是否齐全，是否满足设计深度和施工需要。
二、审查各专业之间的配合、协调设计，要重点检查各专业的图纸之间是否有冲突、矛盾或不一致的地方。
三、轴线间距、构件平面定位尺寸、各层楼板及节点的竖向标高等一定要核对。
四、审查设计应满足当地有关规定，设计是否合理，是否容易实现，对项目进度、成本等的影响如何，在满足规范和质量要求的前提下，应力求经济、合理。
五、是否需要特殊的材料、工艺和施工机械设备，这些材料和设备是否容易获得，所需的费用是否可以承受。
六、设计说明及设计图中的技术要求是否明确，设计是否符合施工技术条件，如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。
