高压核相仪原理
高压核相仪原理
核定相位是电力系统一项经常性、繁重、危险而又不可少的工作。
BYHX系列高压核相器采用金属膜电阻降压原理，通过观察仪表指针判断线路的同、异相，并有验电、查找接地故障等功能。
本产品轻便灵活，指针显示，安全可靠，电力工作这一旦选用，将赞不绝口。
产品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等几种不同规格，低压有0.4KV。
高压核相仪原理
高压无线核相仪由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线。

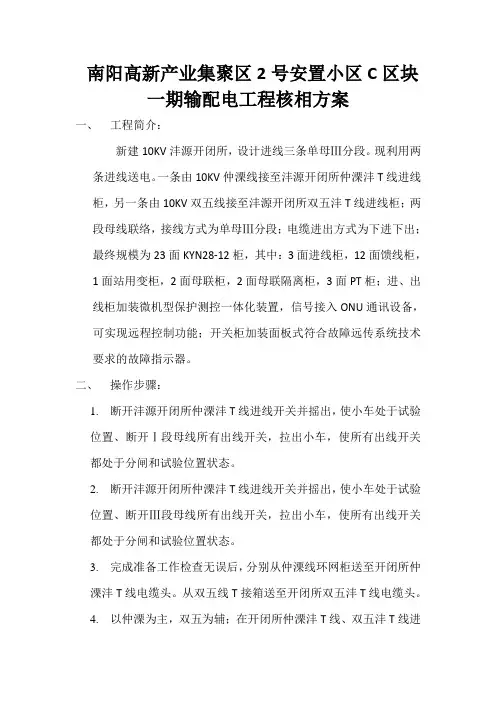

南阳高新沣源开闭所10KV配电工程核相方案
南阳高新产业集聚区2号安置小区C区块一期输配电工程核相方案一、工程简介：新建10KV沣源开闭所，设计进线三条单母Ⅲ分段。
现利用两条进线送电。
一条由10KV仲溧线接至沣源开闭所仲溧沣T线进线柜，另一条由10KV双五线接至沣源开闭所双五沣T线进线柜；两段母线联络，接线方式为单母Ⅲ分段；电缆进出方式为下进下出；最终规模为23面KYN28-12柜，其中：3面进线柜，12面馈线柜，1面站用变柜，2面母联柜，2面母联隔离柜，3面PT柜；进、出线柜加装微机型保护测控一体化装置，信号接入ONU通讯设备，可实现远程控制功能；开关柜加装面板式符合故障远传系统技术要求的故障指示器。
二、操作步骤：1.断开沣源开闭所仲溧沣T线进线开关并摇出，使小车处于试验位置、断开Ⅰ段母线所有出线开关，拉出小车，使所有出线开关都处于分闸和试验位置状态。
2.断开沣源开闭所仲溧沣T线进线开关并摇出，使小车处于试验位置、断开Ⅲ段母线所有出线开关，拉出小车，使所有出线开关都处于分闸和试验位置状态。
3.完成准备工作检查无误后，分别从仲溧线环网柜送至开闭所仲溧沣T线电缆头。
从双五线T接箱送至开闭所双五沣T线电缆头。
4.以仲溧为主，双五为辅；在开闭所仲溧沣T线、双五沣T线进线柜下电缆接头处，用无线核相仪开始核相。
5.如有相序不符则断开双五线T接箱进线开关，同时也断开仲溧线T接箱进线开关，停止运行并做安全措施。
在开闭所双五沣T 线进线柜下电缆接头处调整电缆头相序。
6. 按以上步骤重新进行核相，直至相序完全正确为止。
相序核对正确后按执行送电方案。
三、安全注意事项：1. 测试前，严格检查相位核相器能否正常工作，绝缘棒与核相器连接及附件安装是否正确、牢固。
2.必须在良好的天气条件下进行。
3.测试时必须佩戴绝缘手套和绝缘靴，并有专人监护。
4.测试过程中，必须在负责人正确指导下方可测量。
5.核相后前后需经施工单位和运行管理单位双方人员确认。
施工单位：运维单位审核：。
10kV线路核相作业指导书
10kV 线路核相作业指导书1.范围本指导书适用于10kV 线路、设备的核相作业。
2.规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409— 91《电业安全工作规程》Q／CSG 1 0005 — 2004《电气工作票技术规范》SD292-88《架空配电线路及设备运行规程》广电生【 2003】 3 号《 10 千伏及以下架空配电线路和设备运行规程》3.安全及预控措施序号危险点预防控制性措施(1)核相工作至少应由四人进行，两人操作、两人监护，使用第二种工作票；(2)禁止在阴、雨、雪、大风、雷电天气进行室外核相工作，夜间核相工作应有足够的照明；(3)工作过程中，人员与带电体始终保持1触电伤害足够的安全距离(10kV ≥ 0.7 米 ) ；(4)验电时使用同电压等级且试验合格的验电器，工作时应配戴合格的绝缘手套，穿着合格的绝缘鞋；(5)使用合格的绝缘工具及个人防护用具；(1)操作时操作人和监护人应戴好安全帽，上杆塔前检查登杆工具、梯子、杆塔脚钉是否完好，检查杆根及杆的埋深有无问题，检查拉线是否正常，冬季应2高空坠落采取防滑措施。
(2)安全带的使用要遵循高挂低用的原则。
(3)安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的钢丝绳上，系安全带后必须检查扣环是否扣牢，禁止挂在移动或不牢固的物件上。
(1) 工作时金属物件与带电体保持足够的安全距离： 10kV 设备室外大于 200mm 、3相间短路、室内 125mm ；单相接地(2) 核相时，两人应相互配合， 统一动作，防止相间短路。
出车前做好车辆检查，行驶过程中严格4交通意外遵守交通规则，不得超速驾驶。
4. 作业准备序号项目 内容或要求备注1工作量了了解线路设备运行状况、 电源关系 解及相关资料。
