简述线切割,电火花加工原理

合集下载

线切割的工作原理

线切割的工作原理

线切割的工作原理
线切割是一种利用高压电火花在导电材料上进行切割的加工方法,也被称为电火花加工。

线切割主要用于切割金属材料,特别是很难用传统机械切割方法进行加工的材料,如硬质合金、高硬度钢等。

线切割的工作原理如下:首先,在切割工件上加工一层绝缘层,通常使用铜线作为切割线。

随后,将切割线(电极丝)穿过工件并与电源连接。

切割线与工件之间的距离被称为放电间隙。

然后,通过高频信号传送至切割线,形成高压电火花。

当高压电火花通过放电间隙时,会产生非常高的能量密度,造成放电区域的局部加热和熔化。

同时,放电区域的电火花会引起热膨胀和爆炸效应,将熔化的材料喷出。

这个过程被称为电火花放电冲刷。

电火花放电冲刷不断重复进行,由于切割线不断向下移动,最终形成一个完整的切割路径。

相邻的放电区域重叠一部分,形成了切割线的轮廓。

工作台通过控制系统的精确控制,可实现复杂形状的切割。

切割时,可通过调整放电间隙、放电脉冲、工作速度等参数来控制切割质量。

线切割不会对工件产生机械应力和变形,可以获得高精度的切割表面。

由于电火花的高温和高能量密度,线切割还可用于进行腐蚀和净化处理,提高工件表面质量。

总结来说,线切割利用高压电火花在导电材料上进行切割。


过调控放电间隙和放电参数,可实现高精度的切割,并可用于表面处理。

作业-电火花加工、电火花线切割原理 2

作业-电火花加工、电火花线切割原理 2

1.电火花加工中使火花放电要在有一定绝缘性能的液体介质中进行,液体介质又称(工作液)。

2.电火花加工中工件和电极都要受到电腐蚀,但正负两级蚀除速度不同,这种现象我们称之为(极性效应)。

3.电火花加工在加工过程中必须用工具电极的(进给)和调节装置来保持这个放电间隙,使脉冲放电能够连续进行。

4.电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用,对工件进行加工。

常用(钼丝)作为电极,且接在脉冲电源的正极。

5.电火花加工的可加工性能取决于材料的(导电性)及其热学特性,与力学性能无关。

6.电火花加工中,正极性加工一般用于精加工,负极加工一般用于粗加工且工件接在(负)极。

7.在电火花加工中,一般把电极损耗小于(0.01mm)的加工称之为低损耗加工。

8.经过电火花加工后的表面将产生包括(凝固层)和(热影响层)的表面变化层,它的物理、化学、力学性能均有所变化。

9.电火花加工中单位时间内工具电极的损耗量(体积或质量)叫做(损耗速度)。

10.从间隙两端加上脉冲电压后,一般要经过一小段延续时间,工作液介质才能被击穿放电,此时间称为(击穿延时)。

11.(平动头)是一个使装在其上的电极能产生微量向外机械补偿动作的工艺附件。

12.加工过程中,操作人员不能一手触摸电极,另一只手触碰(工件),否则有触电的危险,严重时会危及生命。

13.下列那个条件不是电火花加工的脉冲放电能够连续进行的基本条件(A)。

A.足够长的放电时间B.必须使接在不同极性上的工具和工件之间保持一定的放电间隙C.必须在一定绝缘性能的液体介质中进行D.有足够的脉冲放电能量14.下列那项不是影响电火花加工工艺的加工精度的主要影响因素(D)。

A.工件的装夹精度B.机床精度C.电极制造精度D.零件形状的复杂程度15.有关单工具电极直接成型法的叙述中,不正确的是(A)。

A.需要重复装夹B.不需要平动头C.加工精度不高D.表面质量很好16.脉冲参数主要包括(A)、脉冲间隙、峰值电压、峰值电流等电参数。

电火花线切割加工原理

电火花线切割加工原理

3. 电火花线切割加工是用电极丝作为工具电极与 工件之间产生火花放电进行切割加工,由于电 极丝的直径较小,在加工过程中总的材料蚀除 量较小,所以使用电火花线切割加工比较节省 材料,特别在加工贵重材料时,能有效节约材 料,提高材料的利用率。
4. 在加工过程中可以不考虑电极丝的损耗。在快 走丝线切割加工中采用低损耗的脉冲电源,目 前普遍使用钼丝作为电极丝材料,通过对直径 为0.18mm电极丝的使用检测发现,在其使用寿 命期间直径损耗约0.02mm。
3. 加工模具零件 电火花线切割加工主要应用于冲 模、挤压模及电火花成形加工用 的电极等。由于电火花线切割加 工机床的加工速度和精度不断提 高,制造周期和成本都大大缩短 和减少,且工作液一般为 水基液或去离子水,因此不必担心发生火灾, 可实现安全无人加工。
6. 现在的电火花线切割机床一般都是依靠电脑 来控制电极丝的轨迹和间隙补偿功能,所以 加工凸凹模时,它们的配合间隙可任意调节。 7. 电火花线切割加工是依靠电极丝与工件之间 产生火花放电对工件进行加工,所以无论被 加工工件的硬度、粘度、韧性如何,只要是 导体或半导体的材料都能实现加工。
电火花线切割加工原理
电火花线切割加工是在电火花加工基 础上发展起来的一种工艺形式,它是直接 利用电能和热能进行加工的方法。这种方 法是利用一根移动的金属丝(电极丝)作 为一极,工件为另一极,两极在特定的距 离内放电,在击穿介质的同时释放出瞬间 的高温来融化金属进行切削。
电火花线切割加工特点
1. 它以直径为0.03~0.35mm的金属线为工具 电极,与电火花成形加工相比,它不需制 造特定形状的电极,省去了成形电极的设 计和制造,缩短了生产准备时间,加工周 期短。 2. 电火花线切割加工的主要对象是平面形状, 除了在加工零件的内侧形状拐角处有最小 圆弧半径的限制(最小圆弧半径为金属线 的半径加放电间隙),其他任何复杂的形 状都可以加工。 30

电火花线割加工原理

电火花线割加工原理

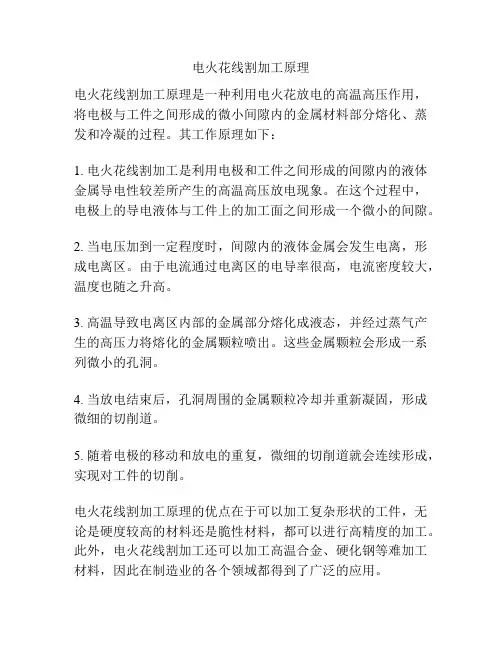

电火花线割加工原理
电火花线割加工原理是一种利用电火花放电的高温高压作用,将电极与工件之间形成的微小间隙内的金属材料部分熔化、蒸发和冷凝的过程。

其工作原理如下:
1. 电火花线割加工是利用电极和工件之间形成的间隙内的液体金属导电性较差所产生的高温高压放电现象。

在这个过程中,电极上的导电液体与工件上的加工面之间形成一个微小的间隙。

2. 当电压加到一定程度时,间隙内的液体金属会发生电离,形成电离区。

由于电流通过电离区的电导率很高,电流密度较大,温度也随之升高。

3. 高温导致电离区内部的金属部分熔化成液态,并经过蒸气产生的高压力将熔化的金属颗粒喷出。

这些金属颗粒会形成一系列微小的孔洞。

4. 当放电结束后,孔洞周围的金属颗粒冷却并重新凝固,形成微细的切削道。

5. 随着电极的移动和放电的重复,微细的切削道就会连续形成,实现对工件的切削。

电火花线割加工原理的优点在于可以加工复杂形状的工件,无论是硬度较高的材料还是脆性材料,都可以进行高精度的加工。

此外,电火花线割加工还可以加工高温合金、硬化钢等难加工材料,因此在制造业的各个领域都得到了广泛的应用。

线切割工作原理

线切割工作原理

线切割工作原理线切割工作原理是一种利用电火花烧蚀金属的加工方式。

这种加工方式主要是在钢板上面开槽有一定的优势。

现在线切割在机械加工中使用越来越广泛。

下面是线切割工作原理的详细介绍:工作原理:线切割是一种电火花加工方式,利用一根细线(通常是由铜线或是钢线制成)在磨盘产生的高压下,从工件上头光降下来,经过一个电解液中,加以火花放电烧蚀工件表面,从而去除工件材料的一种金属加工方式。

优缺点:线切割的加工速度快,高效,且精度高、表面质量好,是一种理由的金属加工方式。

但是线切割有其限制,组建不太方便,一般仅适用于不规则,小批量的生产加工。

适用范围:线切割主要适用于钢板的轮廓加工。

特别适用于在硬度和尺度大的时候进行加工。

还适用于硬度高、迫切要求表面质量和尺度的加工。

常常拿来进行批切,并进行精加工,保证工件精度,并保证工件表面质量。

工艺流程:1.准备纱线:将有足够强度的铜线或是钢线以限定直径的方式绕在线盘上。

2.确定工件的坐标:根据图纸需要,确定工件坐标位置。

3.机台设定:根据加工工件的种类设置机台参数。

4.线放:通过磨盘,产生高压,将线降落到工件表面,蚀刻出来加工轮廓。

5.外控系统:完成加工系统的精密控制,使系统达到良好的加工效果。

线切割刀具:线切割刀具的制作也是很关键的一步,它影响着加工的精度和效果。

首先,制作线切割刀具,需要使用到的是金刚石刀片。

金刚石刀片是一种很珍贵的材料,十分耐用。

其次,加工的时候需要控制工件的位置。

这需要使用到一些小工具,比如夹具等等,以便于将工件放在合适的位置上。

最后,线切割刀具所处的加工环境需要安静,光线适度,以免对刀具的早期磨损产生不良的影响。

注意事项:线切割需要使用到线盘,线盘的线绳需要定期更换,以避免因为线盘分解而导致线绳定位出现偏差。

线切割在加工过程中伴随大量的冷却液,需要注意其维护和清洁,防止其停滞和堵塞。

线切割仪器一般需要通过振动幅度被控制,以达到精确的加工尺寸。

总之,线切割是一种十分理想的金属加工方式,但是在实际的利用过程中,我们需要注意到细节,力求达到最佳的加工效果。

电火花线切割工作原理

电火花线切割工作原理

电火花线切割工作原理
电火花线切割是一种利用高频电火花放电的方式进行金属材料切割的加工方法。

它利用金属材料导电性能较好的特点,通过在工件表面产生高频脉冲电压,使电极与工件之间产生电火花放电。

具体工作原理如下:首先,将待切割的金属工件固定在工作台上,然后选择一根细且可导电的金属丝作为电极线,将其接入电火花线切割机的电源。

电火花线切割机会产生高频脉冲电压,并通过电极线传输到工件表面。

工件表面与电极线之间的距离由电火花线切割机自动控制。

当高频脉冲电压传输到工件表面时,由于工件材料具有一定的导电性,电流会沿着电极线通过工件表面流动。

由于电极线与工件表面之间的距离非常小,电流通过的路径较短,电阻较小,因此电流密度非常大。

这会导致局部区域的温度升高,形成电火花放电。

电火花放电时,会产生高温等离子体。

高温等离子体能够瞬间将金属材料局部加热到融点甚至高于融点的温度,使工件表面产生剧烈的蒸发和溶解。

同时,高温等离子体还会引起工件表面物质的氧化燃烧,形成气体。

这些蒸汽和气体会带走被剥离的金属颗粒,从而实现切割效果。

通过控制电火花线切割机的参数,如电压、电流、脉冲频率等,可以控制切割速度和切割质量。

而通过移动工作台和电极线,可以实现复杂形状的切割需求。

总之,电火花线切割利用高频电火花放电的原理,通过产生高温等离子体和气体,将金属工件剥离,从而实现对金属材料的切割。

线切割的原理

线切割的原理

线切割的原理线切割,又称为电火花加工,是一种利用电脉冲将金属材料进行切割的加工方法。

它是一种非接触式的切割方式,能够对硬质材料进行精密切割,因此在工业制造中得到了广泛的应用。

线切割的原理主要是利用电脉冲的高温和高压效应,使金属材料发生瞬间的熔化和蒸发,从而实现切割的目的。

首先,线切割的原理涉及到电脉冲的产生。

在线切割加工中,电极和工件之间的间隙被填充了工作液,通常是脱离水。

当电极和工件之间施加电压,形成电场时,工作液中的离子会受到电场力的作用,发生移动。

当电场强度达到一定数值时,工作液中的离子会发生电离,产生电火花放电现象。

这些电火花放电会在工件表面产生高温和高压的效应,从而使金属材料发生瞬间的熔化和蒸发。

其次,线切割的原理还涉及到电火花放电的控制。

在线切割加工中,通过控制电脉冲的参数,如脉冲宽度、频率、电压等,可以控制电火花放电的能量和密度,从而实现对金属材料的精密切割。

通过调整这些参数,可以实现对不同材料、不同厚度的金属进行切割,从而满足不同加工要求。

最后,线切割的原理还涉及到工作液的循环和过滤。

在线切割加工中,工作液起着冷却、冲洗和去除切割废渣的作用。

通过循环和过滤工作液,可以保持电火花放电的稳定性,延长电极和工件的使用寿命,同时也可以减少加工过程中产生的热影响区,提高加工质量和效率。

综上所述,线切割的原理是利用电脉冲的高温和高压效应,通过控制电火花放电的能量和密度,实现对金属材料的精密切割。

它是一种高效、精密的加工方式,适用于对硬质材料进行切割和加工。

在工业制造中,线切割已经成为一种重要的加工技术,为各种复杂形状的零部件加工提供了便利,推动了制造业的发展。

简述电火花加工和数控线切割加工的原理

简述电火花加工和数控线切割加工的原理

简述电火花加工和数控线切割加工的原理电火花加工和数控线切割加工是现代制造业中常用的两种加工方式。

它们都具有高精度、高效率、高自动化等优点,被广泛应用于模具制造、航空航天、汽车制造等领域。

本文将从原理方面对这两种加工方式进行简述。

一、电火花加工电火花加工是一种利用电火花放电进行加工的方法。

它的原理是在工件表面上形成微小的放电坑,通过放电的热量和化学反应来去除工件表面的材料,从而实现加工的目的。

电火花加工的主要设备是电火花加工机。

它由电源、控制系统、工作台、电极等组成。

在加工过程中,工件和电极之间形成一定的放电间隙,通过控制电极的移动和放电参数的调整,可以实现对工件表面的加工。

电火花加工的优点是可以加工高硬度、高强度、高温度材料,如钢、铁、钨钢、钛合金等。

同时,它还可以实现复杂形状的加工,如内孔、螺纹等。

但是,电火花加工的加工速度较慢,加工表面粗糙度较高,需要进行后续的抛光等处理。

二、数控线切割加工数控线切割加工是一种利用高速电火花放电进行加工的方法。

它的原理是通过高频率的电火花放电,在工件表面形成微小的放电孔,然后通过线切割机的控制系统,控制电极的移动轨迹,实现对工件的加工。

数控线切割加工的主要设备是数控线切割机。

它由电源、控制系统、工作台、电极等组成。

在加工过程中,电极通过高速移动,将工件表面的材料切割下来,从而实现加工的目的。

数控线切割加工的优点是加工速度快、加工精度高、表面质量好。

同时,它还可以实现复杂形状的加工,如内孔、螺纹等。

但是,数控线切割加工只适用于导电性材料,如金属、合金等。

总之,电火花加工和数控线切割加工都是现代制造业中常用的加工方式。

它们的原理不同,适用于不同的材料和加工要求。

在实际应用中,需要根据具体情况选择合适的加工方式,以实现高效、高质量的加工。

线切割工作原理

线切割工作原理

线切割工作原理线切割,又称电火花线切割,是一种利用金属导电性的原理进行切割的加工方法。

它是一种精密加工工艺,主要用于切割金属材料,特别是对于厚度较大的金属材料,线切割是一种非常有效的加工方法。

接下来,我们将详细介绍线切割的工作原理。

首先,线切割的工作原理是利用电火花腐蚀的原理进行金属切割。

在工作时,工件与电极之间的间隙中充满了工作液,通常是脱离水。

当电极靠近工件时,两者之间的电压逐渐升高,直到达到一定数值时,电极与工件之间的间隙发生放电,形成电火花。

这些电火花的高温和高能量将工件表面的金属腐蚀溶解,从而实现切割的目的。

其次,线切割的工作原理还涉及到工作液的循环和过滤。

在切割过程中,工作液不仅起到冷却和清洗的作用,还可以将被腐蚀的金属颗粒带走,从而保持切割间隙的稳定性。

同时,工作液还需要经过循环和过滤,以保持其清洁度和稳定性,从而确保切割质量。

另外,线切割的工作原理还包括控制系统的作用。

在实际的加工过程中,需要通过控制系统对电极和工件之间的间隙、电压、放电频率等参数进行精密控制,以实现对切割过程的精准控制。

这就需要依靠先进的数控技术和高精度的传感器来实现,从而保证切割质量和加工精度。

最后,线切割的工作原理还需要考虑到切割速度和表面质量的影响。

在实际应用中,需要根据不同的金属材料和切割要求来确定最佳的切割参数,以实现高效的切割速度和良好的切割表面质量。

同时,还需要考虑到工作液的类型和质量对切割效果的影响,从而优化切割工艺。

综上所述,线切割是一种利用电火花腐蚀原理进行金属切割的加工方法,其工作原理涉及到电极与工件之间的间隙放电、工作液的循环和过滤、控制系统的精密控制以及切割速度和表面质量的影响。

通过对线切割工作原理的深入了解,可以更好地掌握线切割加工技术,提高切割质量和加工效率。

线切割的原理及应用

线切割的原理及应用

线切割的原理及应用1. 简介线切割(Wire-cut EDM)是一种利用电火花放电原理进行金属材料切割的加工方法。

它通过在工作物和电极之间施加电压,产生电火花放电,使金属材料局部氧化剥落,从而实现切割的目的。

线切割技术具有高精度、复杂形状加工能力强、不受材料硬度影响等优点,因而在制造业中得到广泛应用。

2. 原理线切割的原理基于电火花放电现象。

通过施加高压电源,使工作物与电极之间形成电场,当电场强度超过材料的击穿电场强度时,电流开始流动,产生电火花放电。

电火花放电过程中,放电电流通过工作物表面,使金属材料局部发生氧化剥离,从而实现切割。

3. 应用线切割技术在制造业中有着广泛的应用,以下是一些典型的应用领域:3.1 模具制造线切割技术在模具制造中有着重要的地位。

模具通常需要具备复杂的形状和精确的尺寸要求,传统的加工方法很难满足这些要求。

线切割技术可以通过控制电火花放电的位置和时间,精确地制造出具有复杂形状的模具零件,提高模具的制造效率和质量。

3.2 五金加工五金制品是线切割技术的另一个重要应用领域。

线切割技术可以加工各种金属材料,包括钢铁、铝合金、铜等。

通过线切割技术,可以实现高精度的切割和加工,生产出具有复杂形状的五金制品,如锁具、五金配件等。

3.3 铜雕工艺品线切割技术在铜雕工艺品的制作中有着独特的应用。

传统的铜雕工艺需要经验丰富的工匠进行手工雕刻,费时费力且难以保证雕刻的精度和稳定性。

而线切割技术可以通过精确定位和控制电火花放电,实现对铜材料的精密切割和雕刻,制作出高度精确的铜雕工艺品。

3.4 高精度零件加工线切割技术在高精度零件加工中有着广泛应用。

现代制造业对高精度零件的需求越来越高,传统的加工方法往往难以满足这些要求。

线切割技术通过精确控制电火花放电的位置和时间,可以实现对高精度零件的切割和加工,满足现代制造业的需求。

4. 总结线切割技术是一种利用电火花放电原理进行金属材料切割的加工方法。

3.1 电火花线切割加工的原理、特点和应用范围

3.1 电火花线切割加工的原理、特点和应用范围
2
电火花线切割
电火花成型
3
2、 电火花线切割机分类
电火花线切割机按其电极丝移动方式不同,可以分 为高速往复走丝电火花线切割机(简称高速走丝机)、低 速单向走丝电火花线切割机(简称低速走丝机)两类。
高速往复走丝电火 花线切割机床
低速单向走丝电火 花线切割机床
4
项目
走丝速度 电极丝材料 精度保持 电极丝的工作状态 工作液 工作液绝缘强度/(k·cm) 最高切割速度/(mm2/ min) 最高尺寸精度/mm 表面粗糙度/m 数控装置 程序形式
极丝损耗对加工精度的影响; 5.常用去离子水(低速走丝机)和乳化液、复合工作液、水基
工作液(高速走丝机)作工作介质,不会起火,可连续运行; 6.自动化程度高、操作方便、加工周期短、成本低(尤其对
于高速走丝)。
6
电火花线切割的各类零件
7
齿轮线切割加工,齿轮厚度>300mm
8
切割石油输运管道 626mm 直径; 5m长;
脉冲电源
快速走丝
பைடு நூலகம்
类型
慢速走丝
8~10 m/s 钼丝、钨钼丝0.12-0.24mm 走丝抖动大,精度较难保持 循环重复使用 特制乳化油水溶液 0.5~50
300
0.01 5~2.5um,最佳1um 开环、步进电机形式 3B、4B程序,ISO代码程序
脉宽2~60us 平均电流1~5A 正极性加工
0.2m/s 黄铜丝0.002-0.25mm 走丝平稳,精度容易保持 一次性使用 去离子水 10~100 300 (国外) 0.005 1.25um, 最佳0.04um 闭环、半闭环、伺服电机 ISO代码程序
9
§ 3.1 电火花线切割基本原理、 特点及应用范围

线切割工作原理及操作

线切割工作原理及操作

线切割工作原理及操作线切割工作原理及操作1. 引言在制造业中,线切割技术被广泛应用于金属加工领域。

它通过使用一根细小且高速振动的金属丝来切割工件,从而实现高精度的切割效果。

本文将深入探讨线切割的工作原理及操作方法,以帮助读者更好地理解该技术的应用。

2. 工作原理线切割技术基于电火花原理,即利用高频电流在工件表面产生的火花进行切割。

具体而言,线切割机通过引导一根直径约0.1至0.3毫米的金属丝,在辅助电解液的作用下与工件形成导电通路。

高频脉冲电流通过金属丝,引发电火花,在工件表面产生剧烈的化学反应。

这个过程持续不断,直到金属丝逐渐切割穿过工件。

3. 设备和操作方法线切割机是实现线切割技术的关键设备。

它通常由控制系统、电源系统和机械部分组成。

在操作过程中,首先需要根据工件的尺寸和形状,设计并生成一套切割程序。

将切割程序输入到线切割机的控制系统中。

在进行线切割之前,需要准备工作件和电解液。

工作件通常是金属材料,可以是钢、铝、铜等。

电解液则是一种具有高离子导电能力和冷却效果的液体,用于维持切割过程中的稳定性和效果。

接下来,将待切割的工件固定在工作台上,并调整切割机的参数,如电流、速度和张力等。

开始线切割操作。

线切割机将根据预设程序,精确控制金属丝的运动轨迹和电流信号,确保切割过程的稳定性和准确性。

4. 优势与应用线切割技术具有以下优势:一是切割精度高,能够实现毫米级的切割精度。

二是能够切割各种形状的工件,包括平面、曲面和立体等。

三是切割过程中无力量作用于工件,避免了热变形和机械变形的问题。

四是切割速度快,提高了生产效率。

线切割技术广泛应用于航空航天、汽车制造、电子设备和模具制造等领域。

5. 个人观点和理解对于我来说,线切割技术是一项非常有价值的制造技术。

它通过精密的电火花原理,实现对各种金属材料的高精度切割,为各种行业的生产提供了重要支持。

线切割技术的发展,不仅推动了制造业的进步,也为产品创新提供了更多可能。

电火花线割加工原理

电火花线割加工原理

电火花线割加工原理电火花线割加工原理是利用电火花放电加热和腐蚀金属来进行加工的一种非接触式的精密切割工艺。

它是一种热加工方式,通过高频脉冲放电,在切割片与加工件之间形成电火花放电通道,通过电能的转化和临界温度的达到,使得材料瞬间溶解和腐蚀。

电火花线割加工适用于各种导电材料的切割,如钢、铜、铝、钛等。

电火花线割加工的工作原理可以通过以下几个步骤来说明:1. 放电通道形成:电火花线割加工是通过电火花放电来进行的,首先在切割片和加工件的接触点处形成一定的电流通道。

当两者接触点间的电阻达到一定数值时,就会形成电流通过的通道。

2. 电流通道通电:在放电通道形成后,通过施加高频脉冲电压,使得通道内的电流开始流动。

这个电流的大小决定了电火花线割加工的能量和效果。

3. 放电过程:电流开始流动后,由于切割片与加工件之间存在电阻,电流通道中会产生较大的电阻热。

当电流通过通道时,由于电阻热的作用,通道内的温度会急剧升高。

4. 电火花放电:当通道内的温度升高到一定程度,达到金属的融点时,通道内的金属就会瞬间融化形成电火花。

电火花产生时,电子以高速运动,在瞬间的热冲击力下,切割片和加工件之间的材料就会瞬间腐蚀和融化,形成切割的效果。

5. 放电通道的移动:在放电通道产生电火花后,由于切割片和加工件之间的相对运动,放电通道会随着加工物件的表面轮廓进行移动。

这样就会在加工区域形成一条连续的放电轨迹,实现材料的切割。

电火花线割加工有以下几个特点:1. 非接触式加工:电火花线割加工不直接接触加工物料,避免了切割片的磨损和断裂。

同时也避免了传统机械切割加工中产生的振动和噪音。

2. 高精度加工:电火花线割加工可以实现极高的加工精度。

由于电火花的尺寸非常小,可以达到亚毫米甚至更小的加工尺寸。

同时,加工过程中的热影响区也很小,不会引起材料变形。

3. 复杂形状加工:由于电火花线割加工是通过加热和腐蚀金属来实现切割的,因此可以加工各种复杂形状的零件。

电火花线切割加工原理、特点、应用范围及设备

电火花线切割加工原理、特点、应用范围及设备

〔Байду номын сангаас〕、机床本体:
1、床身 3、走丝机构
2、坐标工作台
4、锥度切割装置 导轮偏移式丝架 导轮摆动式丝架 双坐标轴联动装置
四、电火花线切割加工设备
〔二〕、脉冲电源:
电火花线切割加工的脉 冲电源与电火花成型加工的 脉冲电源在原理上一样,不 过受加工外表粗糙度和电极 丝允许承载电流的限制,线 切割加工脉冲电源的脉宽较 窄(2~60 μs),单个脉冲能 量、平均电流(1~5 A)一般 较小,所以线切割总是采用 正极性加工。
➢ 采用水或水基工作液,不会引燃起火 ➢ 一般没有稳定的电弧放电状态:火花放大,开路,短路 ➢ 电极与工件间存在疏松接触式轻压放电 ➢ 省掉了成形的工具电极,大大降低了成形工具电极的
制造费用 ➢ 细小的电极可以加工微细异形孔单位长度电极丝损耗
小。 ➢ 单位长度电极丝损耗较少,对加工精度影响小。
三、线切割加工的应用范围
四、电火花线切割加工设备
〔二〕、脉冲电源:
1. 晶体管矩形波脉冲电源
四、电火花线切割加工设备
〔二〕、脉冲电源:
2. 高频分组脉冲电源
四、电火花线切割加工设备
〔二〕、脉冲电源:
3. 节能型脉冲电源
.4 低速走丝线切割加工的脉冲电源
丝速低,电蚀产物的排屑效果不佳 昂贵的设备,必须有较高的生产率 提供窄脉宽,大峰值电流
电火花线切割加工原理、 特点、应用范围及设备
本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢!
一、线切割加工的原理

电火花线切割加工原理

电火花线切割加工原理

放电加工的微观过程
放电加工时,金属材料蚀除的微观过 程可分为以下四个连续的阶段:
1.极间介质的击穿与放电
2.能量的转换、分布与传递
3.电极材料的抛出
4.极间介质的消电离
加工特点
电火花线切割加工属于特种加工。它 与传统的机械加工相比,有如下优点:
1. 非接触式,适合高硬度难切削材料的加工 2.十分适合复杂形孔及外形的加工 3.切缝细,节省宝贵的金属材料 4.加工的尺寸精度高,表面粗糙度好 5.易于实现数字控制 6.加工的残余应力较小火花放电,腐蚀工 件表面,使工件材料局部熔化和气化,从而达到 切割工件,去除材料的目的。
图3 线切割的加工原理
加工的必要条件
要使放电腐蚀原理用于导电材料的尺 寸加工,必须具备以下几个基本条件:
1.必须保持一定的放电间隙 2.必须采用一定频率功率脉冲电源 3.必须在一定绝缘性能的介质中进行放电

线切割加工原理范文

线切割加工原理范文

线切割加工原理范文线切割加工原理又称为电火花线切割加工,是一种利用电火花放电原理切割金属材料的非传统切割方法。

线切割加工是在导电工件表面通过电极放电产生的高温熔化点,同时通过导电工件与切割线之间的离子化气体击穿导电工作液,将融化的材料冲刷掉,以实现切割功能。

下面详细介绍线切割加工原理。

一、电火花放电原理电火花放电是线切割加工的核心原理。

放电是将电能转化为热能的过程。

当两电极之间的电压高于气体击穿电压时,会在极微的时间内,电极之间产生电弧放电现象。

电弧放电时,阴极表面的阴极材料受到电子能量的激发,部分电子被加速形成高能电子,击穿气体形成离子,离子与电子碰撞释放能量导致电极表面的金属材料产生高温熔化现象。

二、切割线原理1.电极线原理电极线是连接电源与切割材料的导电线,会产生电磁力场。

该电磁场通过改变电流的方向与大小,指定了切割面与工件表面的形状。

选用合适的电极线能够提高线切割的加工精度。

2.工作流体原理三、放电时间与过程切割加工分为两个阶段:预脉冲与主脉冲。

预脉冲的作用是预燃电极火花放电,使电生液形成导电通道;主脉冲是切割时的主要放电阶段,放电能量较大,使工件的沟槽稳定形成。

四、放电方向与动能电火花放电不断地在电极线与工件表面之间交换,金属材料点燃的金属石氧化物以及辐热作用,将工件上的材料切割掉。

电火花放电的方向主要受到电极线与工件的相对位置与电流的方向所控制,切割加工需要通过改变电极线的方向来形成所需的切割形状。

五、放电参数控制综上所述,电火花线切割加工利用电火花放电原理和导电工作液的冲击力将金属材料切割成所需的形状。

控制放电参数和电极线的方向能够实现不同形状的切割加工。

通过合理选择电极线和控制放电参数可以得到高精度的切割效果。

线切割原理是什么

线切割原理是什么

线切割原理是什么
线切割原理,又称电火花加工或电火花线切割,是一种利用电放电烧蚀工件的加工方法。

其基本原理是通过将工件与电极之间加上一定的电压,形成电荷累积。

当电压达到一定程度时,产生电火花放电,使工件表面的金属被瞬间加热至高温,并发生瞬间蒸发,从而产生渗蚀现象。

电极通过自动控制系统以一定的速度向工件靠近,在电火花放电的同时,电极随着控制系统的移动逐渐向工件表面移动,使工件表面金属层被连续剥离。

该过程重复进行,直到形成所需的切割或加工形状。

线切割原理的关键在于电火花放电,而放电的产生是基于工件与电极之间的电场强度。

当电场强度超过某个临界值时,产生局部电离导致电火花放电。

放电时,电流通过工件与电极之间,造成强烈的热效应,使工件表面的金属发生融化和蒸发,同时产生气体放电等现象。

这些现象都构成了电火花加工的基本过程。

为了实现高精度和高效率的线切割加工,通常需要采用精密控制系统来控制电极的移动速度和方向,以及电极与工件之间的电场强度。

此外,不同的工件材料和形状也会影响线切割的参数设置和加工效果。

在实际应用中,线切割经常被应用于金属加工、模具制造和精密零部件制造等领域。

电火花线切割加工原理

电火花线切割加工原理

电火花线切割加工原理电火花线切割加工,也称为电火花放电加工或电火花蚀刻加工,是一种常见的金属加工方法。

它利用电火花放电的原理,通过电极与工件之间的高频脉冲放电,从而在工件表面产生火花,使其被腐蚀并切割。

以下是电火花线切割加工的一些基本原理:1. 原理概述:电火花线切割加工利用电压较高的脉冲电源,使电极与工件之间形成一定的间隙,然后通过高频脉冲放电产生电火花。

电火花在电极和工件之间不断产生并扩散,造成局部区域的电除碳蚀刻和腐蚀,最终实现对工件的切割加工。

2. 放电过程:当电极与工件之间的间隙达到一定数值时,高频脉冲电源会发送电流给电极,形成瞬时放电。

放电过程中,由于电流的高频变化,导致电极与工件之间的间隙迅速产生击穿放电,形成电火花。

电火花在间隙中扩散并烧腐工件表面,使其被切割。

3. 放电参数:电火花线切割加工的放电参数包括放电电流、放电时间、放电重复频率等。

这些参数的设定与材料的性质、切割厚度、要求的切割质量等相关。

过高或过低的放电参数都会对切割效果产生不良影响。

4. 动力与控制系统:电火花线切割加工通常由动力系统和控制系统组成。

动力系统提供高频脉冲电源,产生放电所需的电压和电流。

控制系统则负责监测和控制放电参数,以实现对加工质量和切割速度的调节。

5. 切割精度与表面质量:电火花线切割加工可以实现较高的加工精度和表面质量。

放电过程中,电火花以微米级的精度进行放电,切割出的工件边缘平整度较高,切割面光滑。

但同时,切割速度相较于其他加工方法较慢。

总结起来,电火花线切割加工利用高频脉冲放电的原理,通过电极与工件之间的放电产生电火花,最终实现对工件的切割加工。

该方法具有较高的加工精度和表面质量,但切割速度较慢。
