LTE-CA载波聚合
4G载波聚合CA是什么？载波聚合原理技术与网路速度的关系介绍
4G载波聚合CA是什么？载波聚合原理技术与网路速度的关系介绍虽然现在已经迈向了5G世代，不过载波聚合技术仍然影响着现代人的网路生活。
载波聚合又称为CA(Carrier Aggregation)，是4G LTE-A的核心技术之一，如今在5G频段竞标结束之后，电信业者也希望透过载波聚合技术，再提高5G服务能够提供的网路速度。
到底载波聚合是什么，和日常生活使用的网路有什么关系呢？本篇将一一解答。
载波聚合CA：结合频宽以提高网路传输效率无线电波是有限的资源，再加上各家电信业者竞标分配，能够拿到的连续频宽资源其实非常稀少，而频宽不够，就很有可能影响用户网路的上传下载速度。
可以将频宽想像成高速公路的车道，当车流要通过时，车道数量越多，速度越快，然而当可以行驶的车道零散在不同地方的时候，每条车道的宽度受限，速度就会迟迟无法提升。
载波聚合技术便是让零碎、分散的频宽能有效的被利用，它能够将连续或不连续的频宽整合，借此提高传输效率与网路速度。
再以高速公路和车流比喻的话，载波聚合技术让车流能够行驶上零散在各处的狭窄车道，提高网路传输效率。
▲载波聚合可以分成3种类型，第一种是在同个频段且连续的频谱，最为单纯，而第二种则是同个频段但不连续，相对复杂，至于最后一种则是不同频段也不连续，最复杂但也最常见。
虽然状况不同，不过都是使用2条连续或不连续的车道进行传输，相较于只有1条车道，能够加快速度。
(图片来源：Wiki)CA数量越多可整合越多频段不过仍需多项条件配合有时候会听见2CA、3CA、或是5CA，CA代表载波聚合，而数字则代表了整合的频宽数量。
2CA代表整合了2个分散的频宽，3CA代表整合3个频宽，通常CA数字越多，频段越宽，传输速度也就越快。
不过，影响网路速度的技术有很多，CA只能表示聚合的频宽数量，并不能够完全代表网路速度快慢。
网路速度还是要看电信业者的技术、频宽、讯号状态等多种因素决定。
另外，虽然现在的4G手机大多支援载波聚合技术，不过如果想要得到如5CA等较高的载波聚合数量，要看手机规格、电信业者、基地台是否配合。
LTE的载波聚合技术CA
LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。
什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。
我们先来看看全球CA发展历程。
1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。
LGU+一个月后跟进。
2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。
3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。
紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。
刚开始，载波聚合部署仅限于2载波。
2014年，韩国SK电信、LGU+成功演示了3载波聚合。
随着技术的不断演进，相信未来还有更多CC的载波聚合。
当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。
中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。
为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。
载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。
对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。
对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。
3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。
3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

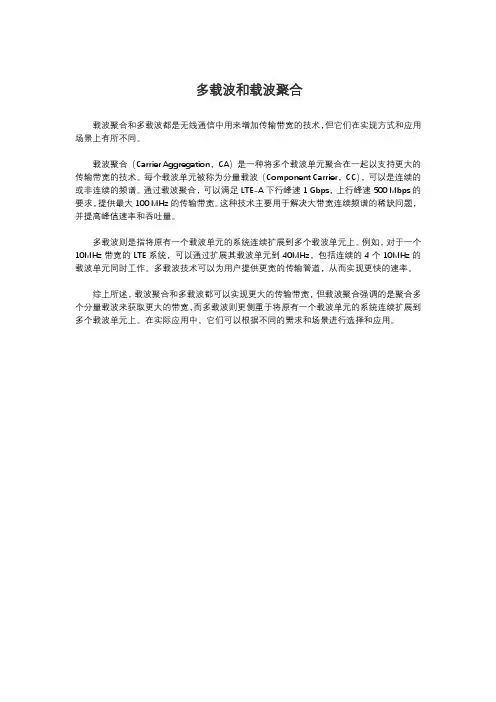

多载波和载波聚合
多载波和载波聚合
载波聚合和多载波都是无线通信中用来增加传输带宽的技术，但它们在实现方式和应用场景上有所不同。
载波聚合（Carrier Aggregation，CA）是一种将多个载波单元聚合在一起以支持更大的传输带宽的技术。
每个载波单元被称为分量载波（Component Carrier，CC），可以是连续的或非连续的频谱。
通过载波聚合，可以满足LTE-A下行峰速1 Gbps，上行峰速500 Mbps的要求，提供最大100 MHz的传输带宽。
这种技术主要用于解决大带宽连续频谱的稀缺问题，并提高峰值速率和吞吐量。
多载波则是指将原有一个载波单元的系统连续扩展到多个载波单元上。
例如，对于一个10MHz带宽的LTE系统，可以通过扩展其载波单元到40MHz，包括连续的4个10MHz的载波单元同时工作。
多载波技术可以为用户提供更宽的传输管道，从而实现更快的速率。
综上所述，载波聚合和多载波都可以实现更大的传输带宽，但载波聚合强调的是聚合多个分量载波来获取更大的带宽，而多载波则更侧重于将原有一个载波单元的系统连续扩展到多个载波单元上。
在实际应用中，它们可以根据不同的需求和场景进行选择和应用。
