ETC-200温控器说明书
ETC-400说明书
红慢闪 参数设置
按键功能
◆ 正常库温显示状态下：
◇ 键：按下即松开，闪烁显示设置的温度上限值2秒后显示正常温度。 ◇ 键：按下即松开，闪烁显示设置的温度下限值2秒后显示正常温度。 ◇ SET键： （非化霜状态）按下即松开，闪烁显示化霜周期、化霜时间，2秒后显示正常温度；
参数项代码，按 或 键调整参数项F01，F02…
◇ 进入参数项设置状态后，按 键显示上一次设定的参数值，按 或 键改变参数值，再
按ＳＥＴ键，更改的参数被暂时储存， 同时回到原参数项， 再按 或 键显示下一个参数项 时， 按 键又显示上一次设定值，按 或 键改变参数值， 按SET键暂时保存改变值并回 到原参数项，依此类推，可以更改所有参数项的参数值。
◇
键：按下即松开，闪烁显示化霜探头温度、剩余化霜周期，２秒后显示正常温度。 按住持续３秒以上，可启动或退出手动化霜。
操作说明
◆ 锁／开键盘锁： 机器上电后，同时按 ＋ 3秒以上，LED显示＂POF＂表示锁定键盘，均显示＂POF＂2秒后显 示正常温度， 在键盘锁定状态下同时按 ＋ 3秒以上， LED显示＂PON＂ ，表示键盘开锁， 2秒后显示正常温度，此时可以进入按键功能，进行查看或重新设定各种参数。 ◆ 参数调整：
◇ 当所有参数调整完成后， 再按SET键3秒以上予以确认并退出参数设置状态返回温度测量状
态，如所有参数调整完成后不按ＳＥＴ键３Ｓ确认退出， 30秒内也无按键操作， 系统会自动退出 参数设置状态，返回测温状态，但系统不保存已改变的参数值，按原设定值运行。
参数为２０时取消超温限报警
ETC
共 点 点 闭
常 压 缩 机
化 霜 机
风 报 警
库温传感器
化霜传感器 电源 220VAC
微电脑温控器(SLT-200)说明书
微电脑温控器(SLT-200)使用说明书本产品具有制冷、制热、报警输出模式转换功能，温度控制采用回差方式，用户参数和管理者参数分别设置，并具有压缩机延时可调，温度校正，故障报警，传感器故障后压缩机按预设程序运行等功能。
是一款通用性好，性价比高，适用于冷冻冷藏、海鲜机、热水器等设备和场所的简易控温和报警产品。
规格及技术参数：◆整机尺寸：77.0×34.5×65.5（单位：毫米）◆安装孔尺寸：70.5×28.5（单位：毫米）◆运行环境温度：-5℃～60℃◆贮存温度：-30℃～85℃◆相对湿度：20%～60%（不可结露）◆主要技术参数：电源电压：220VAC±10%（12V±10%可选）电源功耗：5W测温范围：-40℃～99℃控温范围：-40℃～70℃分辨率：1个单位测控温精度：±1℃继电器接点容量：7A/250VAC/30VDC◆主要功能：温度的测量、显示和控制。
温度设定采用回差方式设置。
压缩机延时保护。
故障报警。
制冷、制热、报警可选。
指示灯状态表：闪烁 压缩机延时状态指示灯亮 压缩机工作灭 压缩机停止亮 处于设置状态设置指示灯灭 正常工作参数查看与设置：◆参数查看非设置状态下按"▲"键显示温度设定值，2 秒后显示当前温度；按""键显示回差温度，2秒后显示当前温度。
◆参数设置☆进入用户设置状态：非设置状态下，按"SET"键5秒以上，进入用户设置状态，此时设置指示灯亮，数码管显示当前温度设定值。
☆温度设定：在用户设置状态下，按动"▲"或""键可以向上或向下调整温度设定值。
每按一下调整1℃，按住2秒以上，转为快速调整。
☆退出用户设置状态：用户设置状态下，按"SET"键5秒以上或者30秒内无按键操作，系统保存显示的温度设定值，并返回到正常工作状态。
温控器说明书
温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
温控器说明书
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
ETC02款电子开关表芯操作说明书

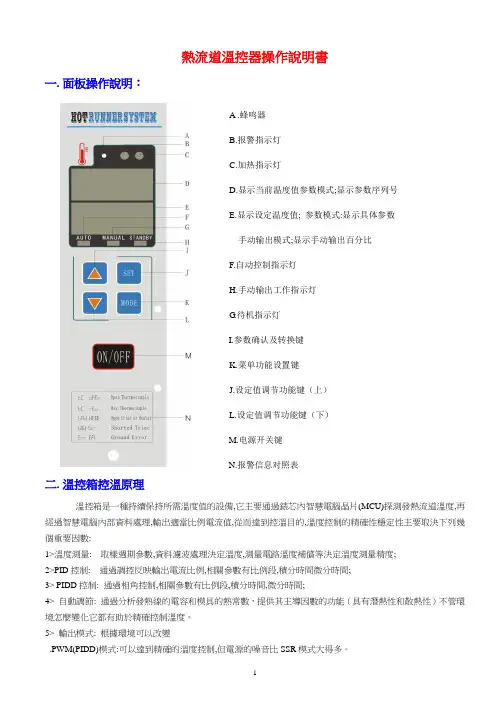

熱流道溫控器操作說明書一.面板操作說明：A .蜂鸣器B.报警指示灯C.加热指示灯D.显示当前温度值参数模式;显示参数序列号E.显示设定温度值; 参数模式:显示具体参数手动输出模式;显示手动输出百分比F.自动控制指示灯H.手动输出工作指示灯G.待机指示灯I.参数确认及转换键K.菜单功能设置键J.设定值调节功能键（上）L.设定值调节功能键（下）M.电源开关键N.报警信息对照表二.溫控箱控溫原理溫控箱是一種持續保持所需溫度值的設備,它主要通過錶芯內智慧電腦晶片(MCU)探測發熱流道溫度,再經過智慧電腦內部資料處理,輸出適當比例電流值,從而達到控溫目的,溫度控制的精確性穩定性主要取決下列幾個重要因數:1>溫度測量: 取樣週期參數,資料濾波處理決定溫度,測量電路溫度補償等決定溫度測量精度;2>PID控制: 通過調控反映輸出電流比例,相關參數有比例段,積分時間微分時間;3> PIDD控制: 通過相角控制,相關參數有比例段,積分時間,微分時間;4> 自動調節: 通過分析發熱線的電容和模具的熱常數，提供其主導因數的功能（具有潛熱性和散熱性）不管環境怎麼變化它都有助於精確控制溫度。
5> 輸出模式: 根據環境可以改變.PWM(PIDD)模式:可以達到精確的溫度控制,但電源的噪音比SSR模式大得多。
.SR(PID)模式:電流噪音小,但對特定溫度的控制能力比PWM模式差三.溫控箱錶芯規格.室內使用.電源輸入電壓:AC185V-245V,50/60HZ,15A.載荷:15A,100W-1650W;.輸出類型:PWM(移相脈寬調節).SSR(固態).感溫線類型:J或K型熱電偶.溫度控制範圍:50C-550C.溫度穩定性:+0.5%.溫度控制類型:FUZZY+PIDD人工智慧+移相控制.內部測量環路自動環境溫度補償.錶芯線電壓輸入保護功能.軟啟動消除因潮濕引起的模具漏電功能. F1,F2:250V-15A(特殊保險絲).F1A,F3:250-1A四.產品功能介紹1>採用FUZZY PIDD控制技術, 在沒有整定PID參數的情況下，它能自動適應任何發熱模型，極大提高了工作效率；2>380伏輸入保護, 避免由於電壓輸入錯誤造成控制器損壞;3>自動環境溫度線性補償，使該控制器溫度值更具有精確性；4>感應器錯誤監視:控制器能夠偵察到溫度感應器反向和溫度感應器開路，當感應器問題被偵察到時，控制器根據錯誤類型和控制器的模式進行動作;5>控制器內部測量環斷偵察（Loop Break Detection）;6>加熱器電流監視;7>輸出中斷檢查（Output Interruption Check）;8>漏電錯誤偵察電路(Ground Fault Detection Circuit);9>溫度偏離報警（Deviation Alarms）;10>手動功率輸出模式;11>軟體鎖定功能;12>支援無碰傳輸；13>全面錯誤資訊指示輸出,使您輕鬆發現當前失效原因五.操作模式.1>自動模式: 正常的操作模式下，溫度可設定，能自動調節達到與設定溫度一致。

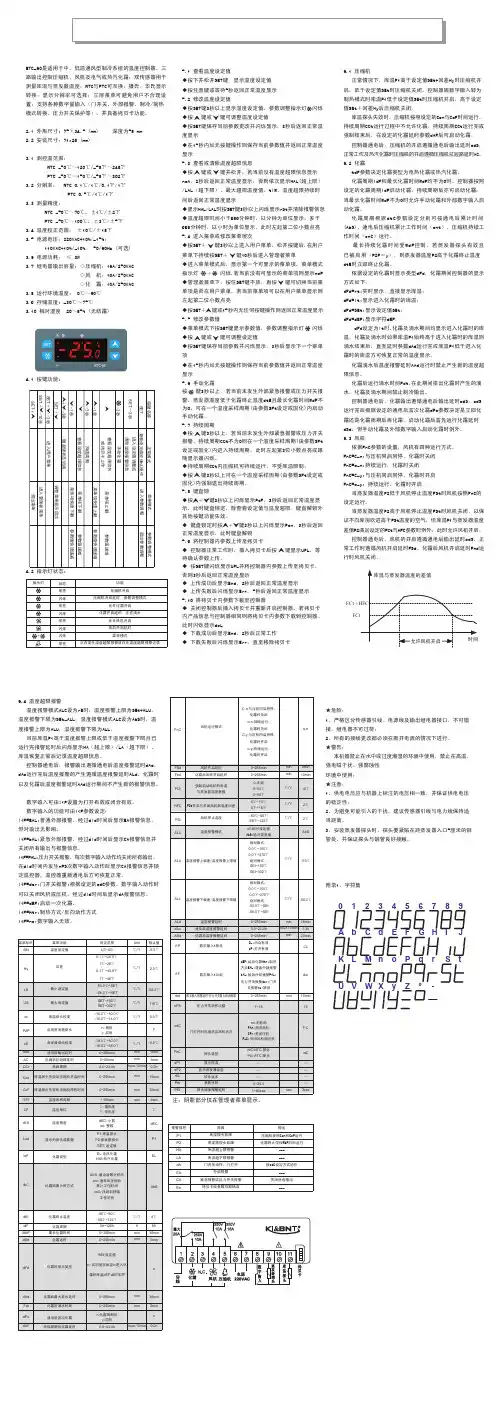

ETC-60微电脑温控器说明书V1.8
１、概述：ETC-60是适用于中、低温通风型制冷系统的温度控制器。
三路输出控制压缩机、风机及电气或热汽化霜；双传感器用于测量库温与蒸发器温度，NTC与PTC可互换；摄氏、华氏显示转换；显示分辨率可选择；三层菜单可避免用户不合理设置；支持各种数字量输入（门开关、外部报警、制冷/制热模式转换、压力开关保护等），并具备拷贝卡功能。
２、规格尺寸：2.1 外形尺寸: 75×34.5 (mm) 深度为58 mm2.2 安装尺寸：71x29 (mm)３、技术参数：3.1 测控温范围：NTC -50℃～120℃/-58℉～248℉PTC -50℃～150℃/-58℉～302℉3.2 分辨率： NTC 0.1℃/1℃/0.1℉/1℉PTC 0.5℃/1℃/1℉3.3 测量精度：NTC -50℃～70℃, ±1℃/±2℉PTC -50℃～100℃, ±3℃/±5℉3.4 温度校正范围： ±10℃/±18℉3.5 电源电压：220VAC+10%/-15%;110VAC+10%/-10%, 50/60Hz (可选)3.6 电源功耗： ≤ 3W3.7 继电器输出容量: ◇压缩机：16A/250VAC◇风 机：10A/250VAC◇化 霜：10A/250VAC3.8 运行环境温度： 0℃～60℃3.9 存储温度: -30℃～75℃3.10 相对湿度 20～85% (无结霜)４、控制器前面板：4.1 按键功能:4.2 指示灯状态:５、操作说明：5.1 查看温度设定值◆按下并松开SET键，显示温度设定值◆按任意键或等待5秒返回正常温度显示5.2 修改温度设定值◆按SET键3秒以上显示温度设定值，参数调整指示灯 闪烁◆按 键或 键可调整温度设定值◆按SET键保存当前参数更改并闪烁显示，3秒后返回正常温度显示◆在15秒内如无按键操作则保存当前参数值并返回正常温度显示5.3 查看或清除温度超限信息◆按 键或 键并松开，若当前没有温度超限信息显示noA，2秒后返回正常温度显示；否则依次显示HAL(超上限）/LAL（超下限）、最大超限温度值、tiM、温度超限持续时间后返回正常温度显示◆显示HAL/LAL时按SET键3秒以上闪烁显示rSt并清除报警信息◆温度超限时间小于999分钟时，以分钟为单位显示；多于999分钟时，以小时为单位显示，此时左起第二位小数点亮5.4 进入菜单或修改菜单层次◆按SET＋ 键3秒以上进入用户菜单，松开按键后,在用户菜单下持续按SET＋ 键10秒后进入管理者菜单◆进入菜单模式后，显示第一个可显示的菜单项，菜单模式指示灯 ＋ 闪烁,若当前没有可显示的菜单项则显示noP◆管理者菜单下，按住SET键不放，再按 键可切换当前菜单项是否在用户菜单，若当前菜单项可以在用户菜单显示则左起第二位小数点亮◆按SET＋ 键或15秒内无任何按键操作则返回正常温度显示5.5 修改参数值◆菜单模式下按SET键显示参数值，参数调整指示灯 闪烁◆按 键或 键可调整设定值◆按SET键保存当前参数并闪烁显示，3秒后显示下一个菜单项◆在15秒内如无按键操作则保存当前参数值并返回正常温度显示5.6 手动化霜按 键3秒以上，若当前未发生外部紧急报警或压力开关报警，蒸发器温度低于化霜终止温度dtE且最长化霜时间MdF不为0，可在一个温度采样周期(由参数SFt设定或固化)内启动手动化霜。
FTC200说明书(24V)
FTC200温度控制仪 用户手册■ 基本功能FTC200温度控制仪与油箱安装式温度传感器（FGW －100）配套使用，主要用于对无腐蚀性液态介质的温度进行测量、显示与控制等，也可向电气控制系统（如PLC 等）输出模拟信号。
特别适用于液压、润滑传动系统油液油温的测量与控制。
▲ 以℃或用户自定义显示当前测量温度 ▲ 四位LED 显示测量值▲ 四路开关量可根据当前温度、预设开关点、延滞、开启和关闭延时来进行切换 ▲ 0~10V 或4~20mA 标准模拟信号可根据用户要求进行切换 ▲ 可随时查看工作过程中最高温度▲ 可以锁定或隐藏基本菜单，以防止随意更改■ 薄膜键盘上的操作按键■ 启动界面接通电源后，先短暂显示“FTC ”字样，约2秒后显示当前实际测量温度。
注：1、在基本设置菜单中可以改变初始显示方式，这样接通电源后，先短暂显示“FTC ”字样，约2秒后显示相应设置值：SP1，SP2，SP3，SP4，MAX 。
2、若当前温度超过了正常范围，则无法显示实际值，此时显示屏会闪烁。
■ 开关量输出FTC200温度控制仪有四路开关量输出（继电器输出）。
每个继电器均可设置一个开关点、一个回复点或一个延滞。
当达到预设开关点时，相应的继电器切换动作，当温度降到回复点以下时，相应的继电器回复到初始状态。
■ 模拟量输出FTC200温度控制仪表可以输出一路4~20mA 或0~10V 标准模拟量信号（在基本设置菜单中可进行相应设置）。
■开关点设置如下图，按相应的键，显示开关点，回复点或延滞相应代码，如SP1，RSP1、HYS1等，2秒后显示相应设置，用“＋”或“－”键来改变设置。
“S.P.1”－“S.P.4”＝开关点1－4“HYS.1”－“HYS.4”=延滞1－4“R.S.P.1”－“R.S.P.4”＝开关回复点1－4▲设置开关点▲设置延滞：只有当开关回复模式设置为“延滞”时才可进行设置。
▲设置回复点：只有当开关回复模式设置为“开关回复点”时才可进行设置。
C系列多点温度控制器(080917)
11.1 电源连接单元 (CPT-20A)-------------------------------------------------------67 11.2 温度控制单元 (CCT-235)-------------------------------------------------------69
(6) 返 回 响 应 数 据 到
CPT-20A
CPT-20A 不处理 CCT-235 的设定范围。因此，当主机设定 C 系列的设定值时，该值应该在 CCT-235 的 设定范围内。
2. 模块名 2.1 模块名
(1) 电源连接单元: CPT-20A (2) 温度控制单元: CCT-235
2通道规格
CCT-2 控制动作
(1) 电源连接单元: CPT-20A
模块名标签贴在外壳与内部 (图 2.2-1) 。
CPT–20A TC
模块名: CPT-20A 特选功能: 防护端子盖
No.xxxxxx
(*2) 加热器断线报警不适用于 DC 直流电流输出类型。 注意:·2 通道的输入规格或输出规格相同，不允许不同。
·2 通道规格的单元和加热/ 冷却规格单元能一起使用。 (3) 基座单元: CBT-205，CBT-210 (4) 通信电缆: CPM，CPP
2.2 如何读模块名标签
警告
在确定模块名标签之前请关闭电源。在电源开关打开时作业将可能因电击导致严重伤害甚至触电 身亡。
3.各部分的名称和功能-------------------------------------------------------------7 4.设置-----------------------------------------------------------------------------7 5.安装
精创温控ETC-3000
参数范围 上限至下限之间
1~25 0C 0~255 M 0~120 H -45 0C~F01 F01~110 0C -10~10 0C -10~10 0C 0~50 M 0~255 M
0~255 M
0:0C; 1:0F 0:电热；1：热气
-45~49.9 0：正常功能 温度设定参数
回差设定 化霜时间 化霜周期 温度设定下限 温度设定上限 库温校正 化霜温度校正 压缩机保护延时 探头故障工作时
间 探头故障停止时
间 温度单位 化霜类型 化霜停止温度 化霜显示模式
化霜后显示延时 化霜后滴水时间 开机是否先化霜
强制化霜后化霜 延时
风机运行模式
化霜后风机延时 强制运行风机库
10 0C
显示 DEF 0~255 M 0~255 M 0：立即化霜；1： 化霜周期后 0~24 H
0：与压机同步， 化霜时停 1：持 续运行，化霜时 停 2：与压机同 步化霜时开启 3： 持续运行，化霜
时开启 0~255 M 0~50 0C
默认值 -5.0 0C 2.0 0C
30 6 -20.0 0C +20.0 0C 0.0 0C 0.0 0C 3 45
15
0 0 10 0C 0
30 2 1
0
0
10 10.0 0C
F23
温度报警上限
F24~110 0C
11.0 0C
F24
温度报警下限
-45.5 0C~F23
-45.5 0C
F25
温度报警延时
0~255 M
15
F26
通电后温度报警
0~24 H
1.0
延时
F28
探头故障延时
Endress+Hauser TPC200高温传感器说明书
Products Solutions Services TI01016T/09/EN/02.1371236165Technical InformationTC insertTPC200With ceramic isolatorFor installation in high temperature assembliesof TAF seriesThermocouple sensor types J, K, R, S, BApplication•Replaceable insert for installation inhigh temperature assemblies TAF11 and TAF16•Thermocouple sensors measuring range up to +1700°C (+3092 °F)Your benefits•Customized immersion length•Single or double measurement junction•Selection of different TC wire diametersTPC2002Endress+HauserFunction and system designMeasuring principleThermocouples are comparatively simple, robust temperature sensors which use the Seebeck effect for temperature measurement: If two electrical conductors made of different materials are connected at a point, a weak electrical voltage can be measured between the two open conductor ends if the conductors are subjected to a thermal gradient. This voltage is called thermoelectric voltage or electromotive force (emf.). Its magnitude depends on the type of conducting materials and the temperature difference between the "measuring point" (the junction of the two conductors) and the "cold junction" (the open conductor ends). Accordingly, thermocouples primarily only measuredifferences in temperature. The absolute temperature at the measuring point can be determined from these if the associated temperature at the cold junction is known or is measured separately and compensated for. The material combinations and associated thermoelectric voltage/temperature characteristics of the most common types of thermocouple are standardized in the IEC 60584 and ASTM E230/ANSI MC96.1 standards.Measuring range Performance characteristicsAccuracyPermissible deviation limits of thermoelectric voltages from standard characteristic for thermocouples as per IEC 60584 or ASTM E230/ANSI MC96.1:InputDesignationMeasuring range limitsThermocouples (TC)1) as per IEC 60584Type J (Fe-CuNi)Type K (NiCr-Ni)Type S (PtRh10-Pt)Type R (PtRh13-Pt)Type B (PtRh30-PtRh6)-210… +1200 °C (-346… +2192 °F), typical sensitivity ≈ 55 μV/K -270… +1372 °C (-454… +2502 °F), typical sensitivity ≈ 40 μV/K -50… +1768 °C (-58… +3214 °F), typical sensitivity ≈ 11 μV/K -50… +1768 °C (-58… +3214 °F), typical sensitivity ≈ 13 μV/K 0…+1820 °C (+32... + 3308 °F), typical sensitivity ≈ 9 μV/K1) Typical sensitivity above 0 °C (+32 °F)StandardTypeStandard tolerance Special tolerance IEC 60584ClassDeviationClass DeviationJ (Fe-CuNi)2±2.5 °C (-40...333 °C)±0.0075 |t|1) (333...750 °C)1 ±1.5 °C (-40...375 °C)±0.004 |t|1) (375...750 °C)K (NiCr-Ni)2±2.5 °C (-40...333 °C)±0.0075 |t|1) (333...1200 °C)1 ±1.5 °C (-40...375 °C)±0.004 |t|1) (375...1000 °C)R (PtRh13-Pt) and S (PtRh10-Pt)2±1.5 °C (0...600 °C)±0.0025 |t|1) (600...1600 °C)1±1 °C (0...1100 °C)±[1 + 0.003(|t|1)-1100)] (1100 °C...1600 °C)S (PtRh13-Pt)21B (PtRh30-PtRh6)2±1.5 °C or±0.0025 |t|1) (600...1700 °C)--1) |t| = Absolute temperature value in °CTPC200Endress+Hauser 3Calibration specificationsEndress+Hauser provides comparison temperature calibration from -80 to +1400 °C (-110 °F to 2552°F) based on the International Temperature Scale (ITS90). Calibrations are traceable tonational and international standards. The calibration report is referenced to the serial number of the insert.MaterialSheath materials.The temperatures for continuous operation specified in the following table are only intended asreference values for use of the various materials in air and without any significant compressive load. The maximum operation temperatures are reduced considerably in some cases where abnormal conditions such as high mechanical load occur or in aggressive media.Standard Type Standard toleranceSpecial toleranceASTM E230/ANSI MC96.1Deviation, the larger respective value appliesJ (Fe-CuNi)±2.2 K or ±0.0075 |t|1)(0...760 °C)±1.1 K or ±0.004 |t|1) (0...760 °C)K (NiCr-Ni)±2.2 K or ±0.02 |t|1) (-200 ... 0 °C)±2.2 K or ±0.0075 |t|1)(0...1260 °C)±1.1 K or ±0.004 |t|1) (0...1260 °C)R (PtRh13-Pt) and S (PtRh10-Pt)±1.5 K or ±0.0025 |t|1)(0...1480 °C)±0.6 K or ±0.001 |t|1)(0...1480 °C)S (PtRh13-Pt)B (PtRh30-PtRh6)±0.005 |t|1) (870...1700 °C)±0.0025 |t|1) (870...1700 °C)1)|t| = absolute temperature value in °CIn order to obtain the maximum tolerances in °F, the results in °C must be multiplied by a factor of 1.8.Temperature rangeMinimum insertion length IL in mm (in)-80 °C to -40 °C (-110 °F to -40 °F)200 (7.87)-40 °C to 0 °C (-40 °F to 32 °F)160 (6.3)0 °C to 250 °C (32 °F to 480 °F)120 (4.72)250 °C to 550 °C (480 °F to 1020 °F)300 (11.81)550 °C to 1400 °C (1020 °F to 2552 °F)450 (17.75)Material nameShort formRecommended max. temperature for continuous use in airPropertiesCeramic material types according to DIN VDE0335C6101500 °C (2732 °F)•Al 2O 3-content approx. 60 %, alkali-content 3 %•The most economic non porous ceramic material•Highly resistant to hydrogen fluoride, temperature shocks and mechanical influences, normally used for internal and external thermowells as well as insulators C7991800 °C (3272 °F)•Al 2O 3-content approx. 99.7 %•Can be used for both internal and external thermowells and insulators•Resistance to hydrogen fluoride gases and alkaline vapors, to oxydizing, reducing and neutral atmospheres as well as temperature changes•This material is very pure and has a very low porosity (gas tight) compared to all other types of ceramicsTPC2004Endress+HauserMechanical constructionDesign, dimensionsFig.1:All dimensions in mm (in).The measuring point of the thermocouple is located close to the tip of the insert. The operatingtemperature ranges (→ä2) and permissible deviation limits of the thermoelectric voltages from the standard characteristic (→ä2) vary according to the type of thermocouple used. The thermocouple wires are inserted in appropriate high-temperature-resistant ceramic isolators.ABMeasuring insert with TC type J or K,ceramic segment isolator and mounted terminal block (DIN B)Measuring insert with TC type R, S or B,with external ceramic sheath and mounted terminal block (DIN B)Lg X He Di Immersion length of the assemblies thermowell Additional length, see table below Insert length (He = Lg + X)Diameter insertInsert length He calculation rules (He = Lg + X) TPC200Material high temperature assembly Terminal head DIN B Terminal head DIN A TAF11 thermowell:•C610 + sleeve•Sinterized silicon carbide SIC + sleeve•Special silicon nitride ceramic SiN + sleeveHe = Lg + 15 mm (0.6 in)He = Lg + 5 mm (0.2 in)He = Lg + 10 mm (0.4 in)He = Lg + 30 mm (1.2 in)He = Lg + 20 mm (0.8 in)He = Lg + 25 mm (1.0 in)TAF16 thermowell:•NiCo special nickel/cobalt alloy (metal cap)•All metal thermowells, e. g. 310, 446, 316, etc.•Bar stock tip thermowells NiCo and INCOLOY800HT •Kanthal Super•SiN (special silicon nitride ceramic)•Kanthal AFHe = Lg + 5 mm (0.2 in)He = Lg + 15 mm (0.6 in)He = Lg + 10 mm (0.4 in)He = Lg + 10 mm (0.4 in)He = Lg + 10 mm (0.4 in)He = Lg + 10 mm (0.4 in)He = Lg + 20 mm (0.8 in)He = Lg + 30 mm (1.2 in)He = Lg + 25 mm (1.0 in)He = Lg + 25 mm (1.0 in)He = Lg + 25 mm (1.0 in)He = Lg + 25 mm (1.0 in)When configuring the high temperature assemblies of the TAF family the thermocouple wire diameter also needs to be defined. The higher the temperature the larger the wire diameter needs to be selected. A large wire diameter will also increase the lifetime of the sensor.TPC200Endress+Hauser5WeightDepending on length and diameter, e. g. 0.1 kg ( 3.53 oz) for Lg = 580 mm (22.8 in) and diameter 8 mm (0.3 in).WiringWiring diagramsThermocouple wire colorsType of insert Wire diameter in mm (in)Insert diameter in mm (in)1x K, 2x K, 1x J, 2x J 1.63 (0.06)8 (0.31)1x K, 2x K, 1x J, 2x J 2.3 (0.09)8 (0.31)1x K, 1x J 3.26 (0.13)12 (0.47), 14 (0.55)2x K, 2x J 3.26 (0.13)12 (0.47), 14 (0.55)1x S, 2x S0.35 (0.014) 6 (0.24)1x S, 2x S, 1x R, 2x R, 1x B, 2x B0.5 (0.02)6 (0.24)As per IEC 60584•Type J: black (+), white (-)•Type K: green (+), white (-)•Type B: grey (+), white (-)•Type R: orange (+), white (-)•Type S: orange (+), white (-)TPC2006Endress+HauserInstallation conditionsOrientationNo restrictions.Installation instructionsCertificates and approvalsCE MarkThe device meets the legal requirements of the EC directives if applicable. Endress+Hauser confirms that the device has been successfully tested by applying the CE mark.Other standards and guidelines•IEC 60584:Thermocouples •DIN EN 50446:Straight thermocouple assembly with metal or ceramic protection tube and accessories, including terminal headsTest report and calibrationThe "Factory calibration" is carried out according to an internal procedure in a laboratory ofEndress+Hauser accredited by the European Accreditation Organization (EA) to ISO/IEC 17025.A calibration which is performed according to EA guidelines (SIT/Accredia or DKD/DAkks calibration) may be requested separately. The calibration is performed on the replaceable insert of thethermometer. In the case of thermometers without a replaceable insert, the entire thermometer - from the process connection to the tip of the thermometer - is calibrated.Observe the insert length calculation rules. →ä4Fig.2: Insert installationThe TPC200 insert is mounted in high temperatureassemblies of the TAF1x series with a flat face terminal head as per DIN EN 50446.TPC200Endress+Hauser 7Ordering informationDetailed ordering information is available from the following sources:•In the Product Configurator on the Endress+Hauser website: È Select country È Instruments È Select device È Product page function: Configure this product•From your Endress+Hauser Sales Center:/worldwideDocumentationTechnical information:High temperature assembliesOmnigrad S TAF11, TAF12x, TAF16 (TI00251T/09/en)Product Configurator - the tool for individual product configuration:•Up-to-the-minute configuration data•Depending on the device: Direct input of measuring point-specific information such as measuring range or operating language •Automatic verification of exclusion criteria•Automatic creation of the order code and its breakdown in PDF or Excel output format •Ability to order directly in the Endress+Hauser Online Shop。
温度控制器ETC-H6功能表V1[1].2_100720
![温度控制器ETC-H6功能表V1[1].2_100720](https://img.taocdn.com/s3/m/eed9d980b9d528ea81c77993.png)
一、工作条件：1、工作电压：220VAC±10% 50/60Hz；2、继电器触点输出容量：16A/220VAC，额定工作电流8A/220VAC；3、工作环境温度：0℃～50℃；工作相对湿度：20%～85% 不可结露；4、存储温度：-5℃～50℃；二、规格尺寸：1、整机尺寸：长77×宽34.5×深58（毫米）；2、安装尺寸：长71×宽29 (毫米)3、传感器线长：2.5米（含探头长度）。
三、功能及技术参数：1、测量温度范围：-50℃～85℃；显示分辨率：0.1℃；2、测温精度：0℃～15℃：±0.5℃；其余范围：±1℃；3、备有后备电源，当外部电源断开后，蜂鸣器断续间歇鸣叫2分钟，在电池连续充电满10小时的条件下外部断电后控制器继续显示温度16小时；4、温控器设有特殊模式和非特殊模式，在这两种模式下，分别设有A模式和b模式，A模式专用冰衬，b模式为一般模式；5、一路警音报警输出（蜂鸣器）；6、柜温传感器输入，传感器类型：NTC（10KΩ/25℃，B值3435K）；7、LCD显示，外部供电时带背光显示；四、操作及显示面板FN按键标示；SET按键标示；▲按键标示；▼按键标示；制冷标示：当压缩机工作时，此符号显示；电源标示：当控制器的外部电源接通时，此符号显示；锁定标示：当控制器锁定时，此符号显示；报警标示：当控制器处于报警状态时，此符号闪烁以提醒用户；除霜标示：当控制器处于化霜状态时，此符号显示；五、控制器参数及操作：控制器在正常情况下显示测量的温度，当传感器故障时显示“Err”，传感器高于85o C时显示“EHi”，低于-50o C时显示“ELo”。
设置控制温度在正常运行状态下，解锁后，按SET键大于3秒，显示屏显示当前的控制温度St设定值；用▲键或者▼键来增加或者减小数值，一直到达期望值；再按SET键确认新的数值，存储修改的参数数值并且退出参数设置程序。
ETC-08-NT 温控器速查手册
资料版本：V1.0 归档时间：2008-03-06 BOM 编号：31011620ETC-08-NT 温控器速查手册提示：在开始使用之前，请仔细阅读操作指示、注意事项，以减少意外的发生。
负责产品安装、操作的人员必须经严格培训，遵守相关行业的安全规范，严格遵守本手册提供的相关设备注意事项和特殊安全指示，按正确的操作方法进行设备的各项操作。
型号说明如下图所示。
输出方式。
R：表示继电器输出T：表示晶体管输出输入方式。
N：表示没有CT（电流检测）输入通道数，模块的输入和输出通道数一致温度控制器艾默生电器E TC -08-N T1 布线说明用户端子输入布线示意图如下图所示。
电源⑥电源电源电源图中的①～⑦表示布线时必须注意的7个方面：①热电偶（热电阻）信号建议通过屏蔽补偿电缆（连接电缆）接入。
电缆应远离电源线或其他可能产生电气干扰的电线。
使用长的补偿电缆（连接电缆）容易受到噪声的干扰，建议使用长度小于100米的补偿电缆（连接电缆）。
补偿电缆（连接电缆）存在阻抗，会引入测量误差，特性调整可解决此问题，具体操作请参考《ETC-08-NT 温控器用户手册》中的3 特性设置。
②热电阻（类型为Pt100、JPt100、Cu100、Cu50）必需采用三线制接法。
③建议将不使用的通道的正负端子L ＋、L －之间短接，以防止在这个通道上会检测出错误的数据。
④如果存在过多的电气干扰，请将屏蔽线（热电偶的补偿电缆屏蔽端，热电阻的连接电缆屏蔽端，485通讯线的屏蔽端）与温控器接地端PG 相连接。
⑤将温控器的接地端PG 良好接地。
⑥24V 供电电源可以使用PLC 主模块的辅助输出24Vdc 电源，也可以使用其它满足要求的电源。
⑦用户需按2.2 性能指标中输出方式的指标选择合适的电源和固态继电器。
2 使用说明2.1 电源指标项目 说明电源 24Vdc （-15%～20%），最大允许纹波电压5%，ETC08NTZ最大功耗120mA2.2 性能指标项目 指标热电偶类型K 、J 、E 、N 、T 、R 、S （适用各个通道） 输入信号热电阻类型Pt100、Cu100，JPt100，Cu50（适用各个通道） 输出方式门极开路的晶体管输出回路电源电压：5～24V最大回路电源电压：30V 回路电流：0.3A/24Vdc 开路时漏电流：＜0.1mA/30Vdc 最小负载：5mA （5～24Vdc ）采样周期 8通道最大执行时间500ms （不使用的通道不进行转换，每关闭一组对应通道(1和5、2和6、3和7、4和8)，循环时间减少125ms ） 控制周期1～100秒，默认值为30秒控制方法 ON/OFF 控制，PI 控制，PID 控制类型K －100℃～1200℃（－148℉～2192℉） 类型J －100℃～600℃（－148℉～1112℉） 类型E －100℃～850℃（－148℉～1562℉） 类型N－100℃～1200℃（－148℉～2192℉） 类型T－200℃～300℃（－328℉～572℉）类型R 0℃～1600℃（32℉～2912℉） 类型S 0℃～1600℃（32℉～2912℉） Pt100 －150℃～600℃（－238℉～1112℉） JPt100 －150℃～500℃（－238℉～932℉） Cu100 －30℃～120℃（－22℉～248℉） 额定温度范围Cu50－30℃～120℃（－22℉～248℉）类型K 0.8℃（1.44℉）类型J 0.7℃（1.26℉） 类型E 0.5℃（0.9℉） 类型N 1℃（1.8℉）类型T 0.2℃（0.36℉） 类型R 1℃（1.8℉） 类型S 1℃（1.8℉） Pt100 0.2℃（0.36℉） JPt100 0.2℃（0.36℉） Cu100 0.2℃（0.36℉） 最低分辨率Cu50 0.2℃（0.36℉）精度 （±0.7％输入范围）±1位隔离 采样通道与电源间隔离，采样通道与输出隔离，通道与通道之间不隔离2.3 缓冲区（BFM ）ETC-08采用Modbus 或ECbus 通过BFM 与主模块交换温度数据和其他信息。
ETC-200温控器说明书
R
电器
R
微电脑温控器(ETC-200)使用说明书
使用前检查及安装要求
◆ 供电电压应与机器上标注的电压相一致，并保证供电电压的稳定性。 ◆ 机器严禁在水中或过渡潮湿的环境中使用，严禁在高温、强电磁干扰、强腐蚀环境中使用。 ◆ 传感器采用美国ＤＡＬＬＡＳ集成温度传感器，接线时严格按接线图要求，否则会损坏传感器。 ◆ 严格区分传感器引线，电源线及输出继电器接口，不得使继电器电流过载。
库温传感器
K1、K2 为驱动交流接触器绕组。
★ 库温传感器引线中黑色接10,白色接11,红色接12, 否则会损坏传感器。
F08 模式选择
设定范围 -49～+120 -50～+119 -5～+5
0～30 0～99 0～99 0～20 0：制冷 1：制热
单位 ℃ ℃ ℃
分钟 小时 分钟
℃
出厂设定值 -15 -18 0 3 6 30 20
0
密码修改菜单
代码 P01 P02 P03
代码说明 第一位密码 第二位密码 第三位密码
功能说明
◆ 制冷、制热功能：制冷模式：当测温≥设定上限，制冷开，当测温≤设定下限，制冷停。 制热模式：当测温≤设定下限，制热开，当测温≥设定上限，制热停。
温控器使用说明.
温控器使⽤说明.温控显⽰器使⽤说明书⽬录⼀、概述⼆、技术指标三、功能与型号分类四、产品功能说明五、⾯板六、⼯作状态及按键功能七、操作流程⼋、电脑通讯功能九、电流输出功能⼗、现场故障处理⼩常识⼗⼀、传感器总成⼗⼆、电⽓接线图⼗三、安装⼗四、服务⼀、概述HY-BWDK330A系列⼲式变压器电脑温控箱是我公司为⼲式电⼒变压器可靠运⾏⽽设计的最新⼀代多功能智能温度控制箱。
它采⽤美国最先进RISC单⽚计算机和⾼分辨率A/D转换器，并结合I2C总线调整与存储技术，利⽤预埋在⼲式变压器三相绕组中三只⾼线性精度的Pt100铂热敏电阻来检测及显⽰变压器绕组的温升，具有相应的超⾼温报警及超⾼温跳闸控制输出功能，能够⾃动启动冷却风机对变压器绕组进⾏强迫风冷，提⾼变压器的负载容量，保证变压器安全运⾏。
依据JB/T7631-94《变压器⽤电阻温度计》标准设计⽣产。
主要设计特点有：★采⽤新型软硬件抗⼲扰设计，对电快速瞬变、共模与串模、空间磁场及空间射频⼲扰均具有极强的抑制能⼒，并满⾜国际标准（IEC61000）电磁兼容性各项指标。
具有定时检测与校正功能，可随时排除随机⼲扰，并采⽤精密低温系数元器件，可有效抑制零点漂移和温度漂移。
★选⽤功能强⼤的WATCHDOG和上掉电检测模块的RISC单⽚机，可避免温控箱进⼊死循环，使得温控箱在各种条件下均能正常⼯作⽽不需另设复位键。
★综合应⽤单⽚机技术，能有效地判断传感器开路等故障信号，保证了变压器在停、送电情况下，温控箱不会误发出报警或跳闸等信号。
★采⽤了I2C总线调整与存储技术，实现断电数据保存。
温控箱内不⽤电位器调校温度精度⽽采⽤先进的I2C总线调整技术，彻底解决了因使⽤电位器⽽可能产⽣的漂移及接触不良等缺点，使温控箱长期可靠运⾏。
★为⽤户设计出“模拟输出状态检测”功能，⼈性化的设计⼤⼤地⽅便了⽤户在使⽤前对温控箱的检测与调试。
★风机激励（定时启停）功能，定时对风机进⾏检测保护。
★独⽴的4～20mA模拟⼯业标准电流输出功能，满⾜⽤户在远端对变压器温升的监测。
温控模块使用说明书
温控模块使用说明书温控模块使用说明书版本：V3.101．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差：<±2℃3、50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB4、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选1-5910、供电电源：24V11、功耗：<3W12、环境温度:0℃～60℃13、相对湿度：<85%无凝结2．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。
此外，模块两侧各有2个固定孔，孔径为4mm，也可以用螺丝通过这4个固定孔将模块固定。
建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。
图1模块底部外型装配图3指示灯、端子、接线和接地给模块上电后，电源指示灯亮；运行指示灯闪烁，表示CPU运行正常。
模块的12个输出都有相应的指示灯，某一路有输出时对应的指示灯亮，断开输出时对应的指示灯熄灭。
L1～L8分别对应第1路输出～第8路输出（Y1-Y8）。
L9～L12分别对应自由输出1～自由输出4（Y9-Y12）。
连接电阻性负载（例如固态继电器）时可按图2或图3接线。
连接电感性负载（例如电磁继电器）时按图3接线，该接法会接通模块内的续流二极管。
第1路热电偶1+接第1路热电偶的正端；第1路热电偶1-接第1路热电偶的负端。
其它各路的连接如此类推。
Y1-Y8端子是第1-8路热电偶的控温输出接线端子，Y9-Y12端子是第1-4路自由输出口接线端子。
X1端子是输入口，输入低电平有效。
模拟地（G0）用于接各热电偶的屏蔽层或负端。
图2温控模块接线图，输出接阻性负载图3温控模块接线，输出接感性或负性负载正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模坏。
温控器使用说明书
一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。
本装置是电子式定时恒温器，可设置一星期为周期的运行程序。
通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。
符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。
（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。
电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。
温控器产品说明书
温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。
SET指示灯为设置指示灯，长亮表示在设置状态。
开启或关闭温控器：温控器通电后默认是开机状态。
在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。
◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。
设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。
