1-电气整套启动调试方案doc
机组整套启动方案-经典通用宝藏文档
机组整套启动方案目录1.整套启动方案编写阐明2.#1机组整套启动准绳方案3.#1机组整套启动必备条件3.1全体3.2锅炉3.3汽机3.4电气3.5热控3.6化学3.7输煤、制粉、除灰零碎4.#1机组整套启动预备工作5.#1机组整套启动调试内容及工夫安排5.1空负荷调试阶段5.2带负荷调试阶段5.3 满负荷168h试运阶段6.#1机组整套启动调试质量目标河北国华定洲发电厂#1机组整套启动方案1.整套启动方案编写阐明1.1按国家电力公司2001年版《火电机组达标投产考核标准》300MW以上机组从初次点火吹管至机组完成168h满负荷试运的工期≤90天为标准，因而，计划从点火冲管至机组完成168h满负荷试运共计90天的工夫分配如下：冲管5天；整套启动条件具备工夫15天；整套启动预备工夫5天；空负荷启动工夫5天；汽轮机翻瓦及消缺15天；带负荷调试30天；168试运转15天；共计90天。
1.2整套启动方案所提出的调试项目、内容及质量目标，是按电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》,电力工业部建设谐和司96版《火电工程启动调试工作规定》, , 《建设国际一流电厂工作规划及实行大纲》的规定所决定。
1.3本整套启动方案次要阐明#1机组在整套启动的准绳方案及整套启动时的必备条件、调试项目、调试工夫安排，以便现场各方人员对机组整套启动的情况心中有底，做好各自责任范围内的工作，顺利完成整套启动任务。
1.4 与本整套启动方案相配套的措施有“#1机组锅炉整套启动调试措施” ,“#1机组汽机整套启动调试措施” ,“#1机组电气整套启动调试措施” ,“#1机组整套启动期间水汽质量监督措施”,“机、电、炉横向大联锁实验措施”。
相关专业调试内容可见这些措施。
2.#1机组整套启动准绳方案按1996年版《火力发电厂基本建设工程启动及竣工验收规程》，整套启动试运分空负荷调试、带负荷调试和满负荷试运三个阶段进行。
并按排在满负荷调试168小时前完成甩负荷实验。
电气调试方案报审表
调试方案报审表
工程名称：松滋市凯迪阳光生物能源开发有限公司1×30MW机组
编号：TS01-SZ-DQ
方案类别专业调试方案
致：中咨工程建设监理公司松滋凯迪阳光生物能源开发有限公司
项目监理机构
现报上电气调试方案，请审查。
附件：1．电气整套启动调试方案
2．110kV升压站受电方案
3．厂用电带电调试方案
4．电气同期系统调试方案
5．电气励磁系统调试方案
6．发变组保护调试方案
7．电气专业反事故措施调试方案
承包单位（章）：
技术负责人：
日期：
监理单位意见：
监理单位（章）：
总／监理工程师：
日期：
建设单位审批意见：
建设单位（章）：
项目负责人：
日期：
填报说明：
本表一式叁份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
供电系统工程整套启动调试、试验及运行
供电系统工程整套启动调试、试验及运行1、测试、检验和验收本公司按照合同进度要求负责每个阶段的测试和检验，使系统满足合同的各项要求。
在进场准备完成系统各阶段的测试检验内容、标准、程序方法验收证书格式等文件，提交业主和监理审查通过，并作为各项检测验收的主要依据。
各项测试均应有测试报告及双方签署验收合格证书。
业主代表和监理将出席本投标人提供的主要系统设备各阶段的测试，包括内容、时间、地点，并应尽可能将有关测试安排在一起，确保试验能按计划进行。
本投标人就保证通过各阶段的各项测试，确保系统按原定计划完成。
在系统各阶段测试检验中若发现本投标人提供的设备故障，本投标人立即给予更换，所发生的费用由投标人负责。
1.1.分项工程检验及转序程序流程图各专业施工班组完成分项工程施工经自检合格，由区域施工员抽测部分检验数据证实该分项工程质量符合规定要求，填写相应检验记录和分项工程质量等级检验评定表，评定该分项工程质量等级。
项目部质检员实施专检，复核相应质量数据，确认该分项工程符合质量等级合格(或优良)，在分项工程质量等级检验评定表上核定质量等级。
工序报验：分项工程经自检、专检证实质量符合规定要求，项目专业施工负责人填写”工序报验单”并附相应检验记录和分项工程质量等级检验评定表，报工程监理。
经监理核检合格并在工序报验单上签字确认的分项工程可转序施工。
1.2.分部(单位)工程检验流程图全，写分部工程质量等级检验评定表报项目质量部，质量部负责人组织专检证实质量等级合格(或优良)，在分部工程质量等级评定表上核定质量等级。
项目质量部填写工程报验单，交工程监理申报”分部工程报验”，并附相应自检记录和质量等级评定资料。
经监理核检合格的分部工程可由项目部组织向业主中间交工(需要时)单位工程的最终检验单位工程施工完毕且相应质量记录齐全，项目部汇总工程资料经项目质量部审核后且组织单位工程的完工后检验。
完工后检验合格报请公司质管处组织单位工程最终检验并审定工程资料，工程质量和工程资料均符合规定要求，公司质管处签发交工验收证书。
电气调试施工方案1
电气调试施工方案1一、项目概述本文档旨在阐述电气调试施工方案1，旨在确保电气设备在施工过程中顺利运行，并达到设计要求。
电气调试是整个施工工程中至关重要的一部分，关系到设备的安全、正常运行以及工程的整体质量。
二、调试前准备1.理清施工图纸，确保了解每个电气设备的位置、型号、安装要求等；2.确保所有设备已经安装完成，并且能够正常供电；3.准备好调试所需的工具和仪器，包括万用表、电压表、电流表等；4.检查接线情况，确保接线正确并符合设计要求；5.制定详细的调试计划，包括测试步骤、测试方法、测试标准等。
三、调试步骤1.检查接地情况–使用电阻表检查设备的接地情况，确保接地电阻符合规定。
2.检查供电线路–用电压表检测供电线路的电压，确保电压稳定，并符合设计要求。
3.设备功能性测试–逐个开启电气设备，检查其功能是否正常，包括电机运转、开关功能等。
4.安全保护装置测试–测试设备的安全保护装置是否有效，包括漏电保护器、过载保护器等。
5.性能测试–检测设备的工作性能是否符合设计要求，包括效率、功率因素等。
四、调试记录与报告1.在调试过程中，需详细记录每个设备的测试结果，包括参数数据、测试时间等；2.若发现问题，需立即停止操作，记录问题现象，并提出解决方案；3.调试完成后，整理调试记录，撰写调试报告，包括调试过程、结果、问题与解决方案等。
五、安全注意事项1.操作人员需穿戴好安全防护装备，遵守操作规程，确保人身安全；2.在操作过程中，严禁将工具或手伸入设备内部，严防触电事故的发生；3.若发现异常情况，应及时停止工作，汇报给负责人处理。
六、总结电气调试是电气工程中非常重要的一个环节，需要认真对待。
通过本文中所述的电气调试施工方案1，可以提高电气设备的可靠性和安全性，确保工程顺利进行。
在实际操作中，操作人员需严格按照标准操作流程进行，确保调试过程的顺利进行。

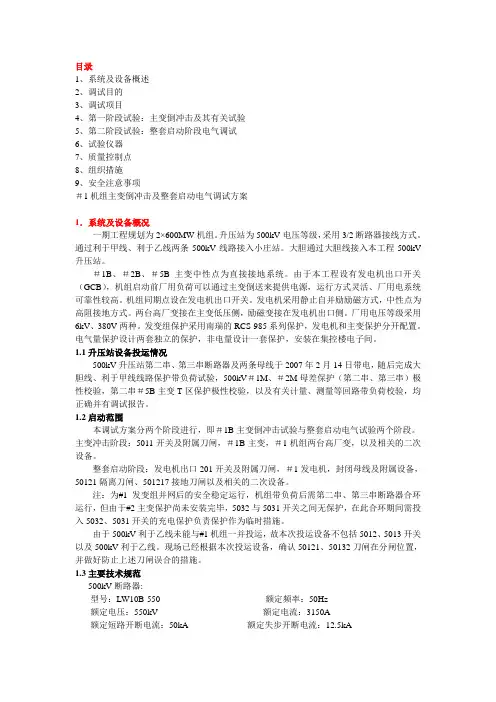

60万机组主变倒冲击及整套启动电气调试方案讲解
目录1、系统及设备概述2、调试目的3、调试项目4、第一阶段试验：主变倒冲击及其有关试验5、第二阶段试验：整套启动阶段电气调试6、试验仪器7、质量控制点8、组织措施9、安全注意事项＃1机组主变倒冲击及整套启动电气调试方案1．系统及设备概况一期工程规划为2×600MW机组。
升压站为500kV电压等级，采用3/2断路器接线方式。
通过利于甲线、利于乙线两条500kV线路接入小庄站。
大胆通过大胆线接入本工程500kV 升压站。
＃1B、＃2B、＃5B主变中性点为直接接地系统。
由于本工程设有发电机出口开关（GCB），机组启动前厂用负荷可以通过主变倒送来提供电源，运行方式灵活、厂用电系统可靠性较高。
机组同期点设在发电机出口开关。
发电机采用静止自并励励磁方式，中性点为高阻接地方式。
两台高厂变接在主变低压侧，励磁变接在发电机出口侧。
厂用电压等级采用6kV、380V两种。
发变组保护采用南瑞的RCS-985系列保护，发电机和主变保护分开配置。
电气量保护设计两套独立的保护，非电量设计一套保护，安装在集控楼电子间。
1.1升压站设备投运情况500kV升压站第二串、第三串断路器及两条母线于2007年2月14日带电，随后完成大胆线、利于甲线线路保护带负荷试验，500kV＃1M、＃2M母差保护（第二串、第三串）极性校验，第二串＃5B主变T区保护极性校验，以及有关计量、测量等回路带负荷校验，均正确并有调试报告。
1.2启动范围本调试方案分两个阶段进行，即＃1B主变倒冲击试验与整套启动电气试验两个阶段。
主变冲击阶段：5011开关及附属刀闸，＃1B主变，＃1机组两台高厂变，以及相关的二次设备。
整套启动阶段：发电机出口201开关及附属刀闸，＃1发电机，封闭母线及附属设备，50121隔离刀闸、501217接地刀闸以及相关的二次设备。
注：为#1发变组并网后的安全稳定运行，机组带负荷后需第二串、第三串断路器合环运行，但由于#2主变保护尚未安装完毕，5032与5031开关之间无保护，在此合环期间需投入5032、5031开关的充电保护负责保护作为临时措施。
电站发电机组整套启动电气调试方案
发电机组整套启动电气调试方案编制：审核：批准：11.工作程序2.试验项目2.1 不同转速下，转子绕组绝缘电阻测量。
2.2 不同转速下，转子绕组交流阻抗及功率损耗测量。
2.3 测量发电机定子残压及核对相序。
2.4 发电机短路特性试验，并同时校核有关电流保护和仪表。
2.5 发电机短时升高电压试验。
2.6 发电机空载特性试验，并同时校核有关电压保护及仪表。
2.7 测录发电机空载时发电机额定电压下的灭磁时间常数。
2.8 继电保护装置性能校核及试验（详见附件1）。
2.9 自动励磁调节器试验（详见附件2）。
2.10 发电机同期系统试验（详见附件3）。
2.11 发电机、变压器测量系统带负荷检查。
2.12 继电保护装置带负荷性能检验。
2.13 发电机、变压器带负荷试验及运行。
2.14 励磁系统带负荷试验及运行。
2.15 超速后转子交流阻抗测量。
2.16 高压厂用电源带负荷切换试验。
（当具备厂用电切换试验的条件后，方可进行该试验。
详见附件5）2.17 发电机甩负荷试验。
2.18 发电机带负荷运行各有关参数的监测及调整。
3.试验前应具备的条件发电机在启动前，应完成以下工作：3.1 与机组启动有关的电气一、二次回路及其设备已全部安装完毕，符合设计和规程要求，并经质检部门验收合格。
3.2 主变、厂变以及有关开关等设备的充油设备油位正常，无泄漏。
3.3 发电机、励磁变、主变、厂变及其相连的CT、PT等一次电气设备均已按制造厂有关条款要求，完成单体试验，并经检查确认各项试验结果符合规定要求。
3.4 主变及高厂变系统已完成倒受电试验，完成厂用电一、二次核相等各项试验。
（详见附件4）3.5 发电机的励磁系统、同期装置等自动装置静态试验已全部完成并经确认符合要求。
3.6 发电机、主变压器、高厂变和升压站各类继电保护装置已调试完毕并能正常投入，各定值已按定值通知单的要求整定完毕。
所有表计经校验合格并指示正确。
3.7 主变、厂变分接头已按调度要求调在规定位置。
燃机机组电气整套启动方案(修正版)
一、编制目的德能天然气发电厂规划容量：2*42MW+2*20MW发电机组，通过220KV升压站与湖州电网相连。
1、设备配置：主变两台选用山东电力设备厂SF9—90000 242/10.5KV型变压器。
断路器选用河南平高电气股份有限公司的分相式LW10B—252W。
电流互感器选用河南平高电气股份有限公司LVQB—220型SF6电流互感器。
2、保护、监控配置：主变保护选用北京四方继电自动化股份有限公司，主保护配两套型号CSC—326B，本体非电量保护型号CSC—336A，辅助保护型号CSC—122T；线路保护选用北京四方继电自动化股份有限公司及南京南瑞继保电气有限公司。
主保护型号CSC—101A、RCS—931A，辅助保护型号CSC—122A，线路失步解列型号CSC—391，远方信号传输型号CSY—102AZ；母差保护选用深圳南瑞科技有限公司型号BP—2B微机母线成套保护装置；故障录波选用深圳双合电脑系统股份有限公司型号SH2000C型电力故障录波测距装置；保护信息收集选用北京四方继保自动化股份有限公司型号CSFM—2002故障信息管理系统子站系统；主变、220KV线路、母线设备监控系统选用上海惠安系统控制有限公司型号WesconGroupD25系统；同期装置选用南京南瑞继保电气有限公司型号MAS—2微机自动准同期装置。
在完成了#1燃机发电机组及#1主变压器系统的全部安装、试验工作和分部试运行工作后，为了考核上述设备的一次系统能否正常地投入运行，以及检查二次部分的测量、控制、保护、同期、信号装置及其回路的正确性，特编制此方案。
二、编制依据1、设计院提供的相关图纸与资料2、设备制造厂提供的图纸、资料及调试大纲3、GB50150-91《电气装置安装工程电气设备交接试验标准》4、GB/T 7261-2000《继电器及装置基本试验方法》5、GB7409-87《大中型同步发电机励磁系统基本技术条件》6、火力发电厂基本建设工程启动及竣工验收规程三、主要设备概况1、发电机由GE公司制造，其主要技术参数如下：型号QFR－38－2,10.5KV 定子接线方式YY额定视在功率47．5MVA额定有功功率38MW额定功率因数0.80 冷却方式空冷额定定子电流2611.8A 励磁方式自并励额定定子电压10.5kV 绝缘等级 F额定转速3000rpm 频率50Hz励磁电压：162V 励磁电流：860A启励电压： V 启励电流： A2、主变主要技术参数如下：型号SFP9-90000/220额定频率50Hz额定容量90MV A 接线组别Ynd-11额定电压242±2×2.5%/10.5KV阻抗电压16.0%四、启动试验范围启动试验的范围如后附图所示，图中设备相应的二次设备均包括在启动范围之内：1、#1发电机及其附属设备，包括出线PT柜、封闭母线、中性点柜；2、#1机励磁系统；3、#1主变及其附属设备；4、#1主变220kV间隔设备；5、DCS系统、网络监控系统以及与＃1机启动相关的保护、控制和测量回路等。
电气调试工程施工方案范本
电气调试工程施工方案范本一、施工准备工作1. 施工前准备在进行电气调试工程之前，施工方需要做好以下准备工作：（1）制定施工计划：根据施工图纸和设计要求制定合理的施工计划，确定施工的工期和施工的流程。
（2）搭建施工场地：确定施工现场，搭建临时施工设施，包括搭建施工平台、搭建临时电源系统、确保施工现场的安全。
（3）购置和准备施工所需材料和设备：根据施工需求，购置和准备所需的施工材料和设备，包括电气设备、调试仪器和工具等。
（4）培训和安全教育：对施工人员进行电气调试方面的培训，提醒施工人员注意施工安全，并制定相应的安全管理措施。
2. 施工组织和协调在电气调试施工中，需要合理组织和协调施工人员的工作，确保施工进度和施工质量。
具体包括：（1）确定施工队伍：根据施工需要，确定施工队伍的组成和人员分工。
（2）制定施工方案和施工流程：根据实际情况和设计要求，制定详细的施工方案和施工流程，明确各个施工环节的工作内容和工作顺序。
（3）加强协调和沟通：加强施工人员之间的协调和沟通，确保施工各项工作的顺利进行。
二、施工实施阶段1. 施工具体步骤电气调试施工通常包括以下几个具体步骤：（1）设备安装和接线：按照设计要求和施工图纸，对电气设备进行安装和接线。
（2）试运行和初步调试：完成设备安装和接线后，进行试运行和初步调试，确保设备的基本功能正常。
（3）配电系统调试：对配电系统进行调试，包括配电设备的运行试验和稳定性测试。
（4）照明系统调试：对照明系统进行调试，包括灯具的亮度和稳定性测试。
（5）动力系统调试：对动力系统进行调试，包括电流、电压等参数的测试和稳定性试验。
（6）接地系统检测：对接地系统进行检测和测试，确保接地系统的可靠性和安全性。
2. 施工质量控制在电气调试施工中，需要严格控制施工质量，确保施工质量符合相关规范和标准。
具体包括：（1）设备安装质量控制：对设备安装过程进行质量检查和控制，确保设备安装符合要求。
（2）接线质量控制：对设备接线过程进行质量检查和控制，确保接线质量合格。
变电站电气整套启动调试措施
编号：QY-DQ-002-2011陕西奥维乾元化工有限公司热电工程2×50MW#1机组电气整套启动调试措施西北电力建设第一工程公司调试试验中心编制时间：2011年6月科技档案审批单报告名称： #1机组电气整套启动调试措施编号：QY-DQ-002-2011 出报告日期：2011年6月保管年限：长期密级：一般试验负责人：张纪峰试验地点：奥维乾元化工有限公司热电车间参加试验人员：张纪峰、杨剑锋、李进京参加试验单位：西北电力建设第一工程公司（调试试验中心）、陕西奥维乾元化工有限公司热电车间、北京华旭监理有限公司、江苏华能建设工程集团有限公司等拟稿：张纪峰审核：魏远批准：周国强目录1. 编制目的2. 编制依据3．调试质量目标4．系统及主要设备技术规范5．调试范围6．启动调试前应具备的条件7．调试工作程序8．调试步骤9．组织分工10．安全注意事项1．编制目的电气整套启动调试是电气设备投运前对设备性能及接线的一次全面检查，为使工作顺利进行，防止遗漏试验项目，使调试工作有序、有计划、有目的地进行，同时也为了提前做好各项准备工作，保证系统安全顺利投入运行，特编制此措施。
2．编制依据2.1《火力发电建设工程启动试运及验收规程（2009年版）》2.2《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.3《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.4《火电施工质量检验及评定标准》（电气专业篇）2.5《火电机组达标投产考核标准（2001年版）》电力工业部2.6《电力建设安全工作规程》（火力发电厂部分）2.7《电力安全工作规程》（发电厂和变电所电气部分）2.8《火电、送变电工程重点项目质量监督检查典型大纲》2.9《电力建设基本工程整套满负荷试运质量监督检查典型大纲》2.10《电气装置安装工程·电力设备交接试验标准GB50150》2.11《防止电力生产重大事故的二十五项重点要求（2000年版）》2.12 相关厂家产品说明书及设计院资料3．调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，在机组的整个整套启动试运过程中不发生任何一起恶性事故，确保#1、#2机组安全、可靠投运。
火电厂整套启动电气调试方案
1.11 《电力建设基本工程整套满负荷试运质量监督检查典型大纲》
1.12 《新建发电机组启动试运行阶段可靠性评价办法》
1.13 《电气装置安装工程·电力设备交接试验标准
GB50150》
1.14 《电力系统自动装置检验条例》
1.15 《火电机组启动验收性能试验导则》
1.16 《变送器校验规程》
1.17 《辽宁电力科学研究院质量管理标准》
4.3 对于大型发电机变压器组，根据《电气设备交接试验标准》第
2.0.17
条之规定，若发电机本身的短路特性有制造厂出厂试验报告时，可只录
2
取整个机组的短路特性
同时为了检查主变高压侧电流互感器接线的正确性，在高压侧电流互感
器外侧准备好一组短路线，如果此短路线只为检查电流互感器接线用
可利用一把出线接地刀，否则要根据短路线材质计算出短路线截面积
励磁操作屏 50V 接测试仪 对于采用励磁变的发电机组此项接线取消 4.20 准备好卡钳相位表二块（备用一块）、万用表四块、相序表一块 4.21 利用综合测试仪测量灭磁时间常数，也可用光线示波器进行 5 检查工作 5.1 一次系统检查 5.1.1 检查主变高压侧断路器在断位 5.1.2 检查主变高压侧断路器两侧隔离刀在断位 5.1.3 检查断路器检修接地刀在断位 5.1.4 主变中性点接地刀接地良好 5.1.5 发电机灭磁开关断位 5.1.6 机组第一次启动将采用感应调压器励磁（备用励磁系统），断开 感应调压器输出直流开关（备励开关），并确认感应调压器最地位 注：根据机组情况，可采用其它备用励磁方式 5.1.7 6KV 厂用电工作进线电压互感器在工作位置，二次保险在投入运 行状态 5.1.8 主变冷却系统投入 5.1.9 高压厂用变冷却系统投入 5.2 二次系统 5.2.1 主变高压侧断路器控制直流断位 5.2.2 发变组保护直流电源合位 5.2.3 灭磁开关控制直流断位 5.2.4 机组信号直流投入 5.2.6 发电机电压互感器二次保险投入 5 5.2.7 保护部分 5.2.7.1 需退出的保护 保护 名称 原理编号 退出位置 退出时间 恢复时间 发电机差动保护 主变差动保护 定子 95%接地保护 逆功率保护 失磁保护
燃机机组电气整套启动方案
燃机机组电气整套启动方案目录一、前言 (3)二、燃机机组简介 (3)2.1 燃机类型及特点 (4)2.2 燃机机组结构 (5)2.3 燃机机组功能 (7)三、电气系统概述 (8)3.1 电气系统组成 (9)3.2 电气系统图示 (11)3.3 电气系统主要设备及其功能 (12)四、电气整套启动前准备 (13)4.1 设备检查与准备工作 (14)4.2 电气系统调试 (16)4.3 安全措施 (17)五、电气整套启动过程 (18)5.1 启动前检查 (19)5.2 启动步骤 (20)5.2.1 点火系统启动 (21)5.2.2 汽轮机启动 (21)5.2.3 发电机并网 (23)5.3 启动后检查与调整 (23)六、电气整套启动后的检查与试验 (25)6.1 检查与测量 (26)6.2 试验项目 (27)6.2.1 电气保护装置试验 (28)6.2.2 电气联锁装置试验 (30)6.2.3 直流系统试验 (31)七、安全性与可靠性 (32)7.1 安全防护措施 (34)7.2 防止电气故障措施 (35)7.3 可靠性分析及保障措施 (36)八、维护与保养 (37)8.1 日常检查与维护 (39)8.2 定期保养 (40)8.3 备用设备管理 (41)九、培训与操作指南 (42)9.1 培训内容 (43)9.2 操作流程 (44)9.3 应急处理方案 (44)十、总结与展望 (46)10.1 实施效果评估 (47)10.2 改进与优化建议 (49)10.3 展望未来发展趋势 (50)一、前言随着科技进步和工业发展的不断推进，燃气轮机（燃机）机组在电力、能源等领域的应用日益广泛。
为确保燃机机组的正常运行和高效运作，电气整套启动方案的制定和实施显得尤为重要。
本方案旨在明确燃机机组电气启动的全过程，指导操作人员进行正确的启动操作，以确保机组启动过程中的安全性和稳定性。
本方案还旨在为相关人员提供操作参考和理论依据，确保燃机机组在各种条件下均能顺利启动，为后续的电力供应和能源生产奠定坚实的基础。
电气整套启动调试方案
平顶山第二发电厂一期2×1000MW机组工程调试作业指导书PTF-DQ101电气整套启动调试方案目次1 目的 (4)2 编制依据 (4)3 设备系统简介 (4)4 调试内容及质量指标 (7)5 组织分工 (8)6 仪器设备的配置 (9)7 调试应具备的条件 (9)8 调试步骤 (10)9 安全健康与环境要求 (20)10 附录 (21)1 目的规范机组电气整套启动调试工作程序,确定各系统设备整套启动的试验项目和操作步序,明确整套启动各阶段电气专业调试工作的任务和参与整套启动调试工作各方的职责，确保机组整套启动工作安全、可靠、顺利地完成。
2 编制依据2.1 《火力发电建设工程启动试运及验收规程》(DL/T5437-2009)。
2.2 《火电工程启动调试工作规定》（建质[1996]40号）。
2.3 《火电工程调整试运质量检验及评定标准》(建质[1996]111号)。
2.4 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。
2.5 《电力工程投产达标管理办法》（中电建协工[2006]6号）。
2.6 《电力建设安全健康与环境管理工作规定》(国家电网工[2003]168号)。
2.7 《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）。
2.8 《国家电网公司发电厂重大反事故措施（试行）》（国家电网生 [2007]883号）。
2.9 《国家电网公司十八项电网重大反事故措施》（国家电网生技[2005]400号）。
2.10 《调试管理细则》（中电投电力工程有限公司鲁阳项目）。
2.11 《试运组织机构管理程序》（中电投电力工程有限公司 70411010000-2008）。
2.12 《电力建设工程预算定额》调试工程(中电联技经[2007]15号)。
2.13 机组调试大纲。
2.14 设计、设备相关资料。
2.15 机组并网调度措施3 设备系统简介3.1 设备系统概述本期工程为2×1000MW超超临界燃煤汽轮发电机组，两台机组采用发电机－变压器组接入厂内500kV母线，发电机出口不装设断路器。
供电系统工程整套启动调试、试验及运行
供电系统工程整套启动调试、试验及运行1、测试、检验和验收本公司按照合同进度要求负责每个阶段的测试和检验，使系统满足合同的各项要求。
在进场准备完成系统各阶段的测试检验内容、标准、程序方法验收证书格式等文件，提交业主和监理审查通过，并作为各项检测验收的主要依据。
各项测试均应有测试报告及双方签署验收合格证书。
业主代表和监理将出席本投标人提供的主要系统设备各阶段的测试，包括内容、时间、地点，并应尽可能将有关测试安排在一起，确保试验能按计划进行。
本投标人就保证通过各阶段的各项测试，确保系统按原定计划完成。
在系统各阶段测试检验中若发现本投标人提供的设备故障，本投标人立即给予更换，所发生的费用由投标人负责。
1.1.分项工程检验及转序程序流程图各专业施工班组完成分项工程施工经自检合格，由区域施工员抽测部分检验数据证实该分项工程质量符合规定要求，填写相应检验记录和分项工程质量等级检验评定表，评定该分项工程质量等级。
项目部质检员实施专检，复核相应质量数据，确认该分项工程符合质量等级合格(或优良)，在分项工程质量等级检验评定表上核定质量等级。
工序报验：分项工程经自检、专检证实质量符合规定要求，项目专业施工负责人填写”工序报验单”并附相应检验记录和分项工程质量等级检验评定表，报工程监理。
经监理核检合格并在工序报验单上签字确认的分项工程可转序施工。
1.2.分部(单位)工程检验流程图全，写分部工程质量等级检验评定表报项目质量部，质量部负责人组织专检证实质量等级合格(或优良)，在分部工程质量等级评定表上核定质量等级。
项目质量部填写工程报验单，交工程监理申报”分部工程报验”，并附相应自检记录和质量等级评定资料。
经监理核检合格的分部工程可由项目部组织向业主中间交工(需要时)单位工程的最终检验单位工程施工完毕且相应质量记录齐全，项目部汇总工程资料经项目质量部审核后且组织单位工程的完工后检验。
完工后检验合格报请公司质管处组织单位工程最终检验并审定工程资料，工程质量和工程资料均符合规定要求，公司质管处签发交工验收证书。
2014-259-16740_华能荆门“上大压小”热电联产新建工程1号机组电气整套启动调试报告
华能荆门“上大压小”热电联产新建工程1号机组电气整套启动调试报告国网湖北省电力公司电力科学研究院二○一四年十月华能荆门“上大压小”热电联产新建工程1号机组电气整套启动调试报告设备及系统华能荆门一期（2×350MW级）热电联产工程位于湖北省荆门市东宝区新生村，本期工程新建两台额定功率为350MW机组，均以发电机－变压器组单元接线方式接入厂内220kV双母线，一回出线接至永兴变电站，另将220kV枣山-长林II回线路“π”入电厂，接入湖北电网的电压等级为220kV。
本期工程厂用工作电源从发电机出口引接，启备变电源从220kV母线引接。
220kV配电装置采用双母线接线方式，每台机组设置1台6kV、40/25-25MVA高压厂用工作变压器，高压侧采用离相封闭母线从发电机出口和主变之间T接，每台机组设A、B两段母线，正常时供给本机组负荷。
故障和启动时，厂用电源由启备变供给。
电气主接线方案图详见附图一。
#1、#2机组共用1台启动/备用变压器，启备变低压侧为双分裂绕组，两低压绕组经共箱封闭母线分别引至#1、#2发电机厂用电6kV各工作、(集中段母线)。
厂用低压电源系统采用380V/220V，每台机组设置独立的低压工作变压器及相应的380V/220V工作母线段（包括工作PC段、输煤、化水等）。
每台机组设置380V/220V保安一段、并配置一台柴油发电机组提供紧急事故电源。
1.1.发电机技术规范发电机型号： QFSN-350-2-20额定容量： 412MVA额定功率： 350MW额定功率因素： 0.85(滞后)冷却方式：水氢氢额定转速： 3000rpm额定频率： 50Hz额定电压： 20kV额定电流： 11887A定子绕组接线方式： 2-Y相数： 3励磁方式：自并励静止励磁额定氢压： 0.3 MPa制造厂：东方汽轮发电机厂1.2.#1主变技术规范型号： SFP10-430000/220额定容量： 430MVA电压比： 242/20kV 无励磁调压相数： 3相频率： 50Hz接线组别： Yn，d11短路阻抗： Ud=18%冷却方式： ODAF（强迫油循环导向风冷）制造厂家：天威保变（合肥）变压器有限公司1.3. #1高厂变技术规范型号： SFF-40000/20额定容量： 45/25-25MVA电压比： 20/6.3-6.3kV相数： 3相频率： 50Hz接线组别： Dyn1-yn1，短路阻抗： Ud1-2'=Ud1-3'=15.1%冷却方式： ONAN/ONAF制造厂家：天威保变（合肥）变压器有限公司1.4.启备变技术参数型号： SFFZ-45000/110 W3额定容量： 45/25-25 MVA电压比: 230 8x1.25%/6.3-6.3kV阻抗电压: 16%（半穿越）接线组别: YN/yn0-yn0中性点运行方式：高压侧经过接地刀闸接地，低压侧通过电阻接地运行冷却方式： ONAN/ONAF调试内容2.1整套启动前各相关专业进行安全技术交底各专业工作内容、工作流程、注意事项及安全措施交底。
电站电气专业整套启动调试方案
电站电气专业整套启动调试方案为了明确电气专业整套启动调试工作的任务和参建各方职责，规范整套调试项目和程序，使整套启动调试工作有组织，有计划有秩序地快速顺利进行，全面提高调试工作水平，确保机组安全可靠、经济、文明地投入生产。
特制定本方案，机组启动调试是热电站工程的最后一道工序，通过启动调试使机组达到验标规定的技术指标，本方案仅作为电气整套启动调试原则步骤，各参与单位在会签、批准后应遵照执行。
编制依据1，原电力工业颁发的《火力发电基本建设工程启动及竣工验收规程》1996年版、电建（1996）159号：2，原电力工业部颁发《火电工程启动调试工作规定》建质（1996）、40号11号。
3，原电力部颁发《火电工程调整试运质量检验标准》（1998）年版电综（112）号4，国家标准《电气装置安装工程电气设备交接试验标准》（GB50150----91）5，原能源部《继电保护和安全自动装置技术规程》（DL400----91）6，《电力系统继电保护和安全自动装置检验条例》【87】水电电生字108号。
7，原能源部颁发《电力建设安全工作规程》《火力发电厂部分》（DL5009-----92）。
8，国家电力公司《防止电力生产重大事故的二十五项重点要求》国电发2000)589号9，设备制造厂家有关技术说明书和调试大纲。
设备系统简介：本期工程电气一次主系统由一台4-5MW发电机组及站用电组成，出口电压10-5KV /通过电站联络柜1002AH开关与本厂10-5KV单母线系统连接，1002AH///1007AH开关设为并网点，高压电机接至站用10KV母线，低压负荷由站用变压器供电。
发电机为东风发电机设备厂有限公司生产，冷却方式为密闭循环空气冷却。
二次系统发电机励磁采用自并励静止可控硅励磁方式。
发电机保护采用南京南瑞继保电气有限公司生产的微机型保护装置，发电机并网采用手动、自动准同期方式，装置由南瑞厂生产。
【主控室设变电站自动化系统后台、用于监视、控制系统运行状况】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：DQTS001发电机组整套启动调试方案宁夏武电电力工程有限公司调试队2007年8月技术文件审批记录目录1.组织分工2.启动试运应具备的条件3.启动前的准备工作4.运行方式5.各短路点的位置7.发电机整套启动试验项目8.整组启动试验步骤1.组织分工1.1 启动试验在启委会领导下进行。
启动方案经美利林纸业工程建设指挥部，监理公司、电厂生产部门、电建公司讨论修改后，由启委会批准。
1.2 启动试验项目内容、步骤、途中临时性中断等现场指挥由宁夏武电电力有限公司调试组负责，安装单位、电厂协助。
1.3 启动试验过程的运行操作由电厂运行部门负责，启动试验前根据调试单位确认的相关试验内容和步骤拟订相应操作票，在调试人员的指令和监护下实施操作。
1.4 启动试验前受电范围内的一次设备绝缘检查，巡视检查及试验过程中的临时性检修，一次设备相关的临时性安装工作由安装单位负责。
1.5 电厂生产部门负责与调度部门联系有关受电日期、申请试运方式、涉网保护定值、安排重要设备制造厂人员到场等事宜。
1.6 并网带负荷后确认受电范围内的设备运行正常，则该范围内的设备纳入正常运行管理，由电厂生产部门负责，并按电厂运行规程，事故处理规程等有关规定的原则处理运行事务。
安装单位，调试单位协助。
1.7 监理部门负责对电气整套启动试验过程中的监督工作。
2.启动试运应具备的条件2.1 机组的电气设备安装工作应全部结束，分部试运合格。
2.2 发-变组本体及其相关设备的交接试验(除整组启动需进行的项目外)、保护装置试验、整组试验及励磁系统（含硅整流）静态试验均已完成，并且按电力调度提供的保护整定值整定完毕；对提供的单体试验记录进行了审核并确认合格，各保护回路、控制回路、信号回路必须满足“反措要点”和“反措实施细则”的要求。
2.3对一次电气设备进行了全面的清扫，瓷瓶已擦拭干净，并将杂物全部清除干净，电缆孔洞已封堵。
2.4 全厂、站电气设备编号齐全正确，对刀闸操作机构、接地刀闸、操作箱、配电室、发电机小间、励磁小间均已加锁，控制屏及保护屏门锁好。
2.5 所有一次设备应悬挂标志牌、各种警告牌，准备好值班记录本和操作票，准备好各种绝缘杆、绝缘手套、绝缘垫、验电器、接地线。
2.6 各设备区域道路畅通，电缆沟盖板齐全，所有主设备区照明充足，消防设备齐全，通风设施齐全。
2.7 发电机本体试验合格，定子冷却系统安装完毕并经过试验调整均处于完好状态。
2.8 发电机定子线圈温度、定子铁芯温度测量系统安装完毕，并经校验合格。
2.9 主变分接头位置已按调度要求调整在规定的位置。
2.10 与汽机有关的联锁系统均经过模拟试验，并确认合格。
2.11 所有测量仪表、变送器（含关口电能表）及温度测量系统调试、检定合格，并经计量部门确认；2.12 DCS系统中电气分系统相关的全部控制回路、信号回路、音响和灯光信号经实际相互动作试验，达到设计要求；直流系统、UPS系统均正确可靠。
2.13 发电机励磁系统的静态调试、整定及静态开环调试已完成，达到投入条件。
2.14 确认发-变组所有电压、电流回路、同期回路接线正确。
2.15 确认发-变组所有的TA回路无开路、备用绕组已可靠短接接地，TV回路无短路。
3.启动前的准备工作3.1 准备好试验用的仪器仪表、工具、图纸资料和试验记录表格。
3.2 确认发电机短路试验准备工作完成。
3.3 确认发电机空载试验准备工作完成。
3.4 确认励磁系统动态过程测量准备工作完成。
3.5 明确各短路点的位置，且准备好符合要求的短路母线（铜排或铝排），安装间距及导线截面满足试验要求，并按试验程序安装。
3.6 确认各回路及设备的绝缘合格。
3.7试验前根据试验步骤，填写运行操作票，检查各开关位置；操作程序严格按电厂运行规程执行，设备编号按双重编号填写。
3.8 确认各二次电流回路无开路，二次电压回路无短路，接地点只许一点接地。
3.9 将发电机过压保护临时抬高到1.35倍额定电压。
3.10 安全、消防等配合人员到位，现场检查合格。
4.运行方式4.1 #1联络变冲击试验期间，电厂110KV系统运行方式由110KV#Ⅱ母带负荷，Ⅰ母倒空，供试验使用。
母联1101开关在冷备用状态。
4.3联络变中性点接地刀闸在冲击试验中位于合上位置，并入系统后主变中性点接地方式按调度命令执行。
4.4 联络变冲击试验开始前，线路零序保护II段退出方向元件，缩短时间为0.5″。
待#1联络变差动TA极性确认正确并投运后，再恢复运行值。
4.5联络变冲击试验前，将#1联络变低压侧3512断路器、35121、35122隔离刀闸均在断开位置。
4.6 #2联络变冲击试验前，电厂110KV系统运行方式由110kVⅠ母带负荷，Ⅱ母倒空，供试验使用。
母联1101开关在冷备用状态。
4.7 #1、#2联络变冲击结束后，通过母联1101开关合环。
4.8 35kV系统母线受电：分别合上#1联络变低压侧35122、35121隔离刀闸和3512断路器，完成对35kV系统Ⅰ、Ⅱ组母线的充电操作，正常后将#1联络变置于35kV 系统Ⅰ组母线运行；合上#2联络变低压侧35222隔离刀闸和3522断路器，#2联络变置于35kV系统Ⅱ组母线运行，正常后通过同期合上母联350断路器实现合环。
4.6 #1主变冲击试验及#1机组电气整套启动试验期间，电厂35kV系统运行方式由35kVⅡ母带负荷，Ⅰ母倒空，供试验使用。
母联350开关投充电保护作为主变冲击及机组并网时的后备保护。
5.各短路点的位置5.1 发电机短路点K1，选择在发电机出线CT处，短路排使用厂家提供的专用短路母排。
5.2 主变高压侧短路点K2，选择在出线CT处，采用自制短路电缆短接，容量按200A 选择。
5.3 10kV电抗器低压侧短路点K3，选择在其10KV进线CT处，采用自制短路电缆短接，容量按400A选择。
6.安全措施6.1 送电操作前，按照机组整套启动方案的各项要求，做好启动前的各项检查工作。
6.2 由启动领导小组对参加启动试验的人员进行组织和分工，指挥、操作、监护、巡视、测量人员各司其职。
6.3 运行操作人员必须严格执行电力安全工作规程的各项规定。
6.4运行操作人员应持有电力安全工作许可证，做到持证上岗。
6.5 启动前应停止在发变组带电区域内与启动试验无关的一切工作。
6.6启动操作时若出现异常情况，应立即按正确次序减励灭磁，断开相关断路器等，并将其置冷备用状态，并悬挂“禁止合闸”类警告牌，然后进行相关处理工作。
6.7 带电范围巡视的人员若发现异常情况，应即时向现场指挥和操作人员汇报。
6.8 带电范围内，各开关室门窗安装结束，并应上锁。
6.9 设备带电后应明确管理单位和人员，进入各开关室工作应办理工作票，并严肃执行各项制度，确保电气设备及人身安全。
6.10 短路点折除短路线工作实施前应接到调试人员书面通知，并办理相关手续。
6.11 厂用电由启备变提供电源，7.发电机整套启动试验项目7.1 超速试验前后试验7.1.1 测发电机转子绝缘；7.1.2 机组升速过程中的转子交流阻抗；试验前预先接好相应表计及电源。
升速过程每增加500转左右进行一次测量（临界点除外）7.2 短路特性试验项目发电机-变压器组短路特性试验。
7.2.1确认励磁系统手动调节通道正常，升发电机定子电流至30-50%Ie。
7.2.2巡视发电机、励磁机、出线TA等处无异常。
7.2.3 检查发电机首末端TA二次回路、变压器高低压侧TA二次回路，电流值、相序、相位正确，三相平衡，指示仪表、计算机监控系统显示正确。
7.2.4 检查发电机、变压器差动回路接线的正确性，检查发电机、变压器各侧过负荷、过电流等保护测量环节正确性。
7.2.5录取发电机本体K1点三相稳定短路特性线（上升及下降）7.2.6 同时进行发电机－主变压器（高压侧K2点）与发电机－厂用电抗器（低压侧K2点）短路特性试验。
记录短路特性数据。
7.2.7 短路电流减小到零，断开灭磁开关，撤除短路点短接线。
7.3 空载特性试验项目发电机空载特性试验7.3.1调节发电机的励磁，使发电机电压升压到额定电压的30%Un左右。
检查发电机有无放电异常情况。
7.3.2 检查保护盘、网控、电度表盘、变送器盘、励磁柜、控制台等处的电压和相序。
检查同期回路的正确性。
检查发电机差动、失磁、接地、过流、匝间、转子一点接地等保护。
核对测量指示正确性。
7.3.3 录制发电机上升、下降空载特性曲线(最高电压为1.3Ue)，同时进行发电机的匝间耐压试验。
7.3.4 额定电压时测量TV开口三角形电压。
7.3.5 测量发电机空载额定电压时的轴电压。
7.3.6 发电机灭磁时间常数测定。
发电机升至额定电压，突然断开磁场开关，录取空载灭磁过程，计算灭磁时间常数。
7.3.7 灭磁之后，测量发电机定子残压和相序。
7.4 自动励磁调节器试验AVR空载闭环特性试验；AVR±10％阶跃响应特性试验；7.5 发电机假同期并网试验项目发电机TV与35KV母线TV二次核相；对#1主变高压侧351DL作假同期试验。
7.6 发电机同期并网试验正式并网点选择在#1主变高压#201DL。
并网带负荷后的试验在P＝30－50%负荷时，检查所有测量系统相位角及功率，确认接线正确。
检查相关保护装置，确认接线正确。
在发电机负荷为50％、100%时，进行轴电压测量。
在P＝100%负荷时，复查相关保护装置。
7.7 甩负荷试验配合汽机甩负荷试验前先进行低励限制性能试验。
配合汽机甩负荷试验，测量发电机定子电压、转子电流电压，计算超调量、摆动次数，检查励磁调节器的调节性能。
7.8 72+24小时满负荷试运行该时间段内进行励磁调节器的PSS投运试验。
8.整组启动试验步骤8.1超速试验前后试验8.1.1 测发电机转子绝缘。
测量方式：转子测量滑环至保护出线断开，滑环正负极短路，用500V摇表测量。
8.1.2机组升速过程中的转子交流阻抗试验前预先接好相应表计及电源。
升速过程在下列各点进行测量8.2发电机三相短路试验期间的相关检验项目试验前系统及相关设备状态：（1）汽机试验结束，机组稳定于3000转/分（2）投入发电机冷却系统运行良好。
（3）进行发电机的短路试验，确认K1、K2、K3点三相短路线连接良好。
操作步骤：（1）投入#1发变组保护用电源开关。
（2）投入#1发电机匝间保护压板，主变非电量保护压板。
（3）投入#1发电机保护出口跳灭磁开关出口压板，其余跳闸出口压板全部退出。
（4）查#1发电机的灭磁开关在断开位置。
（5）确认手动励磁回路无异常，给定初始值位于最低电压位置。
（6）合上发电机灭磁开关，查合上良好。
（7）进入手动初励。
8.2.1 初始升流对励磁系统初查：检验内容：初始升流，确认励磁系统手动升流过程输出平滑，稳定，可控。
