电气控制柜装配工艺流程

电气控制柜装配工艺流程

电气控制柜装配工艺流程电气控制柜是一种用于控制电力设备和电器设备的设备,它具有重要的功能和作用。

电气控制柜的装配工艺流程是为了确保电气控制柜的质量和性能,提高生产效率和工作效率。

下面是一个典型的电气控制柜装配工艺流程的示例:1.设计和准备工作:在开始装配电气控制柜之前,需要进行设计和准备工作。

设计工作包括确定电气控制柜的规格和尺寸,绘制装配图和布线图等。

准备工作包括准备所需的材料和零部件,如电缆、接线端子、断路器和继电器等。

2.组装结构:首先,将电气控制柜的外壳和结构件组装起来。

这包括安装顶板、底板、侧板和前后门等。

确保结构件的安装牢固和稳定。

3.安装电气元件:将电气元件按照规定的布线图和装配图安装到电气控制柜中。

这包括安装断路器、继电器、控制开关、插座和指示灯等电气元件。

确保电气元件的安装正确和固定。

4.连接电缆和导线:将电缆和导线连接到电气控制柜的电气元件上。

这包括将电缆和导线剥去绝缘层,插入到接线端子或接插件中,并紧固固定。

5.接地连接:确保电气控制柜的接地连接正确和可靠。

这包括将电气控制柜的金属外壳和结构件接地,以保护工作人员和设备的安全。

6.调试和测试:在装配完成后,进行电气控制柜的调试和测试工作。

这包括检查电气元件的连接和功能是否正常,测试电气设备的工作性能和保护功能。

7.完善和整理:完成调试和测试后,对电气控制柜进行完善和整理。

这包括清理和整理电气控制柜内部的杂物和线路,确保电气控制柜的整洁和美观。

8.验收和交付:最后,对电气控制柜进行验收和交付。

这包括按照规定的标准和要求进行验收,确保电气控制柜的质量和性能符合要求,然后将其交付给客户或使用部门。

总结:电气控制柜的装配工艺流程包括设计和准备工作、组装结构、安装电气元件、连接电缆和导线、接地连接、调试和测试、完善和整理、验收和交付等步骤。

这些步骤的顺序和细节在不同的电气控制柜装配过程中可能会有所不同,但总体目标是确保电气控制柜的质量和性能,提高生产效率和工作效率。

电气控制柜元件安装接线配线的规范【图解】

电气控制柜元件安装接线配线的规范【图解】

电气控制柜元件安装接线配线的规范【图解】该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

电气控制柜元件安装接线配线的规范图解

电气控制柜元件安装接线配线的规范图解

电气控制柜元件安装接线配线的规范(图解)1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便。

元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电气控制柜、想接线端子图以及电器、电缆桥架平面布置图

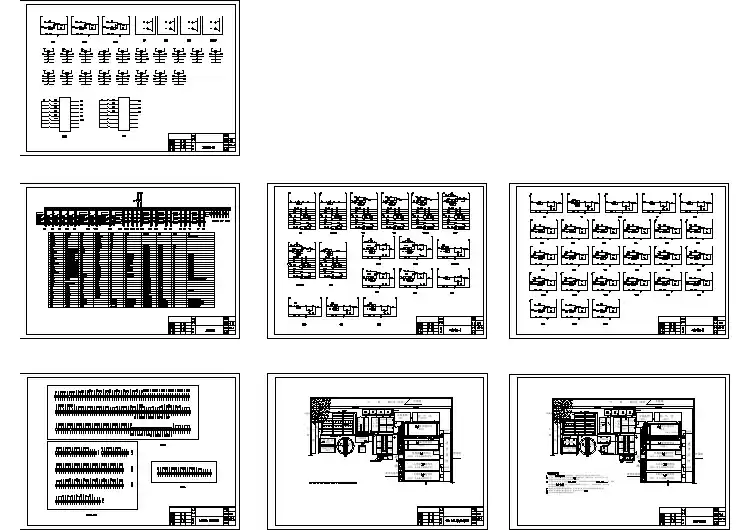

电气控制柜、想接线端子图以及电器、电缆桥架平面布置图
TATAPA1KH1"KM1'KM1KM1QFM2KH2KM2QF2"KMT2'KMMATAPA3KH3KM3QF3"KMT3'KMMATAPA4KH4KM4QF4"KMT4'KMMATAPA15KH15KM15QFMPATAAM6'KMT6"KM6QF6KM6KHPATAAM7'KMT7"KM7QF7KM7KH16KH16KM16QFM18KH18KM18QFM19KH19KM19QFM21KH21KM21QFM22KH22KM22QFM12KH12KM12QFM17KH17KM17QFM9KH9KM9QFMUVWNQF1K1'K1'K1KT1'KM1KM1KH1"KM1"KM1KM过载1KT1'K1'KM1"KM1'KM1KM1KM1'KM启动1'K工作停止1KKA1FUN5FUN8SA自动手动过载停止9KM9KM9KH工作N11KM11KM停止过载11KH工作5FUN1FU停止工作2'K启动2'KM2KM2KM2'KM2"KM2'KM2'K2KT过载2KM2"KM2"KM2KH2KM2'KM2KT2'K2'K2KN2FU1SA自动手动停止工作3'K启动3'KM3KM3KM3'KM至PLC3K3"KM3'KM3'K3KT过载3KM3"KM3"KM3KH3KM3'KM3KT3'K3'K3KM10QF10KM10KHM11QF11KM11KHDZ20Y-100/3300CJ20-100CJ20-63 CJ20-25JR16-150/3DQZ

电气控制柜设计制作-安装与装配-柜体接地工艺

电气控制柜设计制作-安装与装配-柜体接地工艺

柜体接地工艺1.柜体接地技术要求(1)柜、框架结构需备有供可靠接地,且直径不小于6mm的螺母(或螺钉,或接地用的结构组件)。

结构上的各个金属件与接地螺母(或螺钉,或接地组件)间的连通电阻实测值不得超过0.01Ω(允许并接紫铜线带或采取其他措施)。

(2)箱门上装有电气元件时,箱体与门之间必须有接地跨接线。

跨接线截面应按要求,如面板上仅装控制电气元件则采用多股1.5mm2紫铜编织线。

(3)箱体上应设有专用接地螺柱,并有接地标记。

接地螺柱的直径与接地铜导体截面Q、电气设备电源线的截面S的关系,对固定安装的电气设备按表1;对可携式电气设备按表2,且其电源线应设有专用接地芯线。

表1固定安装的电气设备接地螺柱的直径与接地铜导体截面Q、电源线的截面S的关系表2可携式电气设备接地铜导体截面Q与电源线的截面S的关系(4)接地装置的接触面均须光洁平贴,保证良好接触,并应有防止松动和生锈的措施。

2.柜体接地的安装1)柜体接地工艺要求(1)与接地点连接的导线必须是黄、绿双色线。

不能明显表明的接地点,应在附近标注明显的接地符号“⊥”。

(2)所有接地装置的接触面均须光洁平贴,紧固应牢靠,保证接触良好,并应设有弹簧垫圈或锁紧螺母,以防松动。

(3)对于已经进行喷漆处理的柜体部件表面的接地点,其螺钉或螺栓下必须使用带棘齿的垫圈,以保证接地的可靠性。

(4)接地装置紧固后,应随即在接触面的四周涂以防锈漆,以防锈蚀。

2)机柜门接地线安装步骤机柜前后门安装完成后,需要在其下端轴销的位置附近安装门接地线,使机柜前后门可靠接地。

门接地线连接门接地点和机柜下围框上的接地螺钉,如图1所示。

图1机柜门接地线安装前示意图(1)安装门接地线前,先确认机柜前后门已经完成安装。

(2)旋开机柜某一扇门下部接地螺柱上的螺母。

(3)将相邻的门接地线(一端与机柜下围框连接,一端悬空)的自由端套在该门的接地螺柱上。

(4)装上螺母,然后拧紧,如图2所示,完成一条门接地线的安装。

电气控制柜元件安装接线配线的规范、方法(图解)

电气控制柜元件安装接线配线的规范、方法(图解)

电气控制柜元件安装接线配线的规范(图解)以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便。

元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电气控制柜元件安装接线配线的规范、方法(图解)

电气控制柜元件安装接线配线的规范、方法(图解)

电气掌握柜元件装配接线配线的规范(图解)以下是一个图文并茂的配电柜接线工艺规范教程1 元器件装配1.1 前提:所有元器件应按制作厂划定的装配前提进行装配.实用前提须要的灭弧距离装配灭弧栅须要的空间等,对于手动开关的装配,必须包管开关的电弧对操纵者不产生安全1.2 组装前起首看明图纸及技巧请求1.3 检讨产品型号.元器件型号.规格.数目等与图纸是否相符1.4 检讨元器件有无破坏1.5 必须按图装配 (假若有图)1.6 元器件组装次序应从板前视,由左至右,由上至下1.7 同一型号产品应包管组装一致性1.8 面板.门板上的元件中间线的高度应相符划定元件名称装配高度指导内心.指导灯 0.6-2.0电能计量内心 0.6-1.8掌握开关.按钮 0.6-2.0紧迫操纵件组装产品应相符以下前提:操纵便利.元器件在操纵时,不该受到空间的防碍,不该有触及带电体的可能.维修轻易.可以或许较便利地改换元器件及维修连线.各类电气元件和装配的电气间隙.爬电距离应相符 4.4 条的划定.包管一.二次线的装配距离.1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔.边沿及概况的毛刺.尖锋应打磨平整后再涂敷导电膏.1.10 对于螺栓的紧固应选择恰当的对象,不得破坏紧固件的防护层,并留意响应的扭距.1.11 主回路上面的元器件,一般电抗器,变压器须要接地,断路器不须要接地,下图中为电抗器接地.1.12 对于发烧元件 (例如管形电阻.散热片等) 的装配应斟酌其散热忱形,装配距离应相符元件划定.额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向装配.下图为错误接法1.13 所有电器元件及附件,均应固定装配在支架或底板上,不得悬吊在电器及连线上.1.14 接线面每个元件的邻近有标牌,标注应与图纸相符.除元件本身附有供填写的标记牌外,标记牌不得固定在元件本体上.a) 端子的标识1.15 标号应完全.清楚.稳固.标号粘贴地位应明白.能干b) 双重的标识1.16 装配于面板.门板上的元件.其标号应粘贴于面板及门板不和元件下方,如下方无地位时可贴于左方,但粘贴地位尽可能一致,c) 门上的器件1.17 呵护接地持续性呵护接地持续性应用有用接线来包管.柜内随意率性两个金属部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈并留意将垫圈齿面接触零部件概况(红圈处),或者破坏绝缘层.门上的接地处(红圈处)要加“抓垫”,防止因为油漆的问题而接触不好,并且衔接线尽量短.1.18 装配因振动易破坏的元件时,应在元件和装配板之间加装橡胶垫减震.1.19 对于有操纵手柄的元件应将其调剂到位,不得有卡阻现象.变压器1.20 将母线.元件上预留给顾客接线用得螺栓拧紧.2 二次回路布线2.1 根本请求:按图施工.连线精确.2.2 二次线的衔接(包含螺栓衔接.插接.焊接等)均应稳固靠得住,线束应横平竖直设置装备摆设坚牢,层次分明,整洁美不雅.同一合同的雷同元件走线方法应一致.2.3 二次线截面积请求:单股导线不小于2多股导线不小于2弱电回路不小于2电流回路不小于2呵护接地线不小于22.4 所有衔接导线中心不该有接头.2.5 每个电器元件的接点最多许可接2 根线.2.6 每个端子的接线点一般不宜接二根导线,特别情形时假如必须接两根导线,则衔接必须靠得住.2.7 二次线应远离飞弧元件,其实不得防碍电器的操纵.2.8 电流表与分流器的连线之间不得经由端子,其线长不得超出3 米.2.90 二次线不得从母线相间穿过.1 带电阻的ProfibusBus 插头的衔接(实用于一根电缆的衔接)仅一根电缆衔接时,则导线与第一个接口衔接推进开关置“ON”地位编织的屏障带精确的放置在金属导向装配上2 带电阻的ProfibusBus 插头的衔接(实用于二根电缆的衔接)衔接的两根导线是在插头之内的串联推进开关置“OFF”地位编织的屏障带精确的放置在金属导向装配上3 不带电阻的ProfibusBus 插头的衔接编织的屏障带精确的平放在金属导向装配上.导向装配中的两根红绿线放置在刀口式端子上.绿导线:衔接点A红导线:衔接点B4 回拉式弹簧端子的联接导线的剥线长度: 10 mm导线拔出端子口中,直到感到到导线已插到底部.5 抽屉中 Profibus 屏障电缆的衔接拧紧屏障线至约15 mm 长为上;用线鼻子把导线与屏障压在一路;压过的线回折在绝缘导线外层上;· 用热缩管固定导线衔接的部分.3 一次回路布线3.1 一次配线应尽量选用矩形铜母线,当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线. 接地铜母排的截面面积=电柜进线母排单相截面面积×1/2接地母排与接地端子:以下为错误接法3.2 汇流母线应按设计请求拔取,主进线柜和联络柜母线按汇流拔取,分支母线的选择应以主动空气开关的脱扣器额定工作电流为准,如主动空气开关不带脱扣器,则以其开关的额定电流值为准.对主动空气开关以下稀有个分支回路的,如分支回路也装有主动空气开关,仍按上述原则选择分支母线截面.如没有主动空气开关,比方只有刀开关.熔断器.低压电流互感器等则以低压电流互感器的一侧额定电流值拔取分支母线截面.假如这些都没有,还可按接触器额定电流拔取,如接触器也没有,最后才是按熔断器熔芯额定电流值拔取.主回路的走线:分支回路汇流排的精确接法(红圈处):分支回路的汇流排的错误接法(红圈处).3.3 铜母线载流量选择需查询有关文档,聚氯乙烯绝缘导线在线槽中,或导线成束状走行时,或防护等级较高时应恰当斟酌裕量.以下为错误接法:3.4母线应避开飞弧区域.3.5 当交换主电路穿越形成闭合磁路的金属框架时,三相母线应在同一框孔中穿过.接线不规范,必须把进入线槽的大电缆外层都剥开,把所有导线压进线槽3.6 电缆与柜体金属有摩擦时,需加橡胶垫圈以呵护电缆.以下为错误接法.3.7 电缆衔接在面板和门板上时,须要加塑料管和装配线槽.柜体出线部分为防止锐利的边沿割伤绝缘层,必须加塑料护套.以下为错误接法3.8 柜体内随意率性两个金属零部件经由过程螺钉衔接时若有绝缘层均应采取响应规格的接地垫圈, 并留意将垫圈齿面接触零件概况,以包管呵护电路的持续性.3.9 当须要外部接线时,其接线端子及元件接点距构造底部距离不得小于200mm,且应为衔接电缆供给须要的空间3.10进步柜体屏障功效,如须要外部接线,出线时,需加电磁屏障衬垫,柜体孔缝请求为求缝长或孔径小于λ / (10~10 0).假如须要在电柜内开通风窗口,交织分列的孔或高频率散布的网格比狭缝好,因为狭缝会在电柜中传导高频旌旗灯号.柜体与柜门之间的走线,必须加护套,不然轻易破坏绝缘层柜门没有接地柜门走线必须加线槽3.11 螺栓紧固标识A 临盆中紧固的螺栓应标识兰色B 检测后的紧固的螺栓应标识红色3.12 留意装配铜排时应戴手套.附注:1.抽屉单元(尤其是100mm 模高)中联接到二次接插件的二次线长度上应留有裕量.2.铜排冲孔应留意去毛刺,尤其是方孔时.3.绝缘支持厚度应不大于10mm,要留意检讨.4.装元器件之前要看看解释书,不然装完后不轻易查出.5.抽屉机械连锁,尤当时IP42 时,要斟酌密封条的厚度,或磨成尖角.6.抽屉单元按钮弹簧的强度要进步.7.大截面积铜排联接后要用塞尺复检,留意平垫的应用.8.不合电压等级的端子要离开.9.标牌的粘贴.要用3M 胶,可用502 点一下.10.门内线槽不克不及用双面胶粘贴,可以502,留意别留裂缝.11.用于外部接线端子的线槽应加大.12.线槽不要与主回路输出端太近.13.零序互感器要用自身所带铜排联接.14.成柜要做出厂磨练.15.导线经由隔板时要加护套.16.导线中心不要有接头.17.电缆支架要合理.18.斟酌装配保护的安然.4.电柜计划4.1 确保传动柜中的所有装备接地优越,应用短和粗的接地线衔接到公共接地点或接地母排上.衔接到变频器的任何掌握装备(比方一台PLC)要与其共地,同样也要应用短和粗的导线接地.最好采取扁平导体(例如金属网),因其在高频时阻抗较低.4.2 为电柜低压单元,继电器,接触器应用熔断器以呵护.当对主电源电网的情形不懂得时,建议最好加进线电抗器4.3 确保传导柜中的接触器有灭弧功效,交换接触器采取R - C 克制器,直流接触器采取“飞轮”二极管,装入绕组中.压敏电阻克制器也是很有用的.下图便为接触器上面的反向二极管.4.4 假如装备运行在一个对噪声迟钝的情形中,可以采取EMC 滤波器减小辐射干扰.同时为达到最优的后果,确保滤波器与装配板之间应有优越的接触.4.5 旌旗灯号线最好只从一侧进入电柜,旌旗灯号电缆的屏障层双端接地.假如非须要,防止应用长电缆.掌握电缆最好应用屏障电缆.模仿旌旗灯号的传输线应应用双屏障的双绞线.低压数字旌旗灯号线最好应用双屏障的双绞线,也可以应用单屏障的双绞线.模仿旌旗灯号和数字旌旗灯号的传输电缆应当分离屏障和走线.不要将24VDC 和115/230VAC 旌旗灯号共用同一条电缆槽!在屏障电缆进入电柜的地位,其外部屏障部分与电柜嵌板都要接到一个大的金属台面上.4.6 电机电缆应自力于其它电缆走线,其最小距离为500mm.同时应防止电机电缆与其它电缆长距离平行走线.假如掌握电缆和电源电缆交叉,应尽可能使它们按90度角交叉.同时必须用适合的夹子将电机电缆和掌握电缆的屏障层固定到装配板上.4.7 为有用的克制电磁波的辐射和传导,变频器的电机电缆必须采取屏障电缆,屏障层的电导必须至少为每相导线芯的电导的1/10.4.8 中心接地排组和PE 导电排必须接到横梁上 (金属到金属联接) .它们必须在电缆压盖处正对的邻近地位.中心接地排额外还要经由过程别的的电缆与呵护电路(接地电极) 衔接.屏障总线用于确保各个电缆的屏障衔接靠得住,它经由过程一个横梁实现大面积的金属到金属联接.4.8 不克不及将装有显示器的操纵面板装配在接近电缆和带有线圈的装备旁边,例如电源电缆,接触器,继电器,螺线管阀,变压器等等,因为它们可以产生很强的磁场.4.9 功率部件 (变压器,驱动部件,负载功率电源等等) 与掌握部件 (继电器掌握部分,可编程掌握器) 必须要离开装配.但是其实不实用于功率部件与掌握部件设计为一体的产品,变频器和相干的滤波器的金属外壳,都应当用低电阻与电柜衔接,以削减高频刹时电流的冲击.幻想的情形是将模块装配到一个导电优越,黑色的金属板上,并将金属板装配到一个大的金属台面上.喷过漆的电柜面板,DIN 导轨或其他只有小的支持概况的装备都不克不及知足这一请求.下图便为一个电柜的根本计划:4.10 设计掌握柜体时要留意EMC的区域原则,把不合的装备计划在不合的区域中.每个区域对噪声的发射和抗扰度有不合的请求.区域在空间上最好用金属壳或在柜体内用接地隔板隔离.并且斟酌发烧量,进风电扇与出风电扇的装配,一般发烧量大的装备装配在接近出风口处.进风电扇一般装配鄙人部,出风电扇装配在柜体的上部.4.11 依据电柜内装备的防护等级,须要斟酌电柜防尘以及防潮功效,一般应用的装备重要为:空调,电扇,热交换器,抗冷凝加热器.同时依据柜体的大小适合的选择不合功率的装备.关于电扇的选择,重要斟酌柜内正常工作温度,柜外最高情形温度,求得一个温差,电扇的换气速度,估算出柜内空气容量.已知三个数据:温差,换气速度,空气容量后,求得柜内空气改换一次的时光,然后经由过程温差盘算求得,现实须要的换气速度.从而选择现实须要的电扇.因为一般夜间,温度降低,故会产生冷凝水,依附在柜内电路板上,所以须要选择响应的抗冷凝加热器以保持柜内温度.5.对电柜的日常保护和检修5.1 检讨电柜四周情形,应用温度计,湿度计,记载仪检讨四周温度-10°C~+50°C,四周湿度90%以下,是否冻结.5.2 检讨全体装配是否有平常振动,平常声音5.3 检讨电源电压主回路电压是否正常5.4 拆下变频器接线,将端子R, S, T, U, V, W一齐短路,用DC500V级兆欧表测量它们与接地端子间的绝缘电阻.应在5 M欧以上,增强紧固件,应用不雅察不雅察元件是否有发烧的迹象.5.5 检讨端子排是否毁伤,导体是否歪斜,导线外层是否破损.5.6 检讨滤波电容器是否泄露液体,是否膨涨,用容量测定器测量静电容应在定额容量的85% 以上;检讨继电器动作时是否有“Be,Be”声音,触点是否光滑.断裂;检讨电阻器电阻器绝缘物是否有裂缝,确认是否有断线.5.7 检讨变频器运行时,各相间输出电压是否均衡;进行次序呵护动作实验.显示.呵护回路是否平常.5.8 检讨冷却体系是否有平常振动.平常声音,衔接部件是否有松脱.6.其他留意点➢号码管必须正面向外,便利检讨.最好选用有光泽的号码管.➢号码管必须与被接器件垂直,不得歪斜,偏向一般为逆时针90°.在线与线鼻子间套号码管必须保持套管地位的同一性,同一排号码管近乎程度.➢号码管两个重叠时,从正面看只能看见一个号码.此时线鼻子一正一反拼接,二者接触面为平整面.➢号码管的选择必须与线径一致,如许下端子接线号码管就不会脱落.➢压线端子的孔径与接线用的螺丝必须一致.➢压线端子必须应用划定的型号,必须与导线一致,压线时必须压紧,不成虚压.➢针管线鼻子的型号必须与导线线径一致,长短必须与被接物接线端相匹配,压线时也必须压紧,不克不及依附螺钉固准时带紧.➢剥落的铜丝,绝缘皮,电线,扎带等不得落在柜内.➢所有接线端子螺丝,器件螺丝,装配螺丝.短接片螺丝必须拧紧.➢精确应用线径,导线的安然载流量必须大于器件的额定电流.➢元器件接地线必须与接地母线相连,并选择响应的线径.接地线不准串接.➢电流互感器的2 次侧必须接地.➢柜门.侧板.底板等必须接地.➢柜内所有的接地必须与接地母排连成一体.➢铜排上的螺丝视铜排厚度,以便利,稳固为目标尽量攻丝.➢铜排A.B.C.PE(呵护接地).FE(屏障接地)必须贴上标识表记标帜.➢粘块.扎带固定座在同一向线上的高度必须一致.➢柜子内部须要增长器件打孔时,必须做好呵护工作,以免铁屑落入器件而销毁.➢断线槽.导轨要平整其切割面,其实不得有快口.➢所有电器元器件的解释书必须整顿并保管好.➢持续器件:贴纸长度尽量与器件一致.➢落成后细心检讨端子排是否有漏接的线,标识表记标帜条是否精确,并盖好盖板.7.接线办法同一采取20mm套管(有光泽),端子的标示采取菲尼克斯的端子标识表记标帜图1上图中导线标示1:头 QF22:1,尾 QF23:1,2:头 QF23:1,尾QF24:1,3:头 FAN1:1,尾 FAN2:1图2图3图4因为220VAC.0VAC.24VDC.0VDC端接点比较多,在EPLAN中依据功效进行分类.例如:图3安然回路24V是从24V端子排X1的第三个端子的上端(上a 下b)引出的,接到安然端子排X5的第一个端子,那么该导线的头:X1:3,尾:X5:1;图4急停回路24V是从24V端子排X1的第三个端子的下端(上a 下b)引出的,接到安然端子排X6的第一个端子,那么该导线的头:X1:3,尾:X6:1;图3.图4继电器回路:从24端子排引到安然回路继电器触点,然后再引到急停回路继电器触点.头:X1:2 尾:KA11:5.头:KA11:5, 尾:KA16:5PLC接线:1:24V端子侧:X1:14, PLC侧:CPU226:1M.2:输入端子侧:X3:2,所有旌旗灯号线长度至少预留20mm以上.电缆电缆散布的基起源基础则:JB(分线盒).OP(操纵面板)经由过程端子进行衔接,电缆采取20芯;PB(操纵盒)经由过程端子进行衔接,电缆采取10芯;SG(安然门).ES(急停)直接经由过程电缆进行衔接,一般工位都是2芯电缆,机械人工位为4芯电缆.模仿量旌旗灯号直接从元件衔接到CP内,长度不敷采取金属接插件进行延伸.CP内的旌旗灯号电缆跨越线体上桥架到达OP.PB.OP.PB相干地位等待电气道理图出完后给出.地面桥架须要离地100mm以上.电缆进出桥架.箱柜经由过程防水接头,装备上传感器电缆经由过程装配的桥架(50*50)进行铺设.电缆的标示采取魏德米勒或菲尼克斯的电缆标识表记标帜.装备之间的接线分成2套桥架,动力线.旌旗灯号与通信电缆(采取隔板离开).解释建议制作部装配前具体浏览设计规范及电气道理图.设计规范中对器件.电缆的标识表记标帜,道理图页码.功效均有具体的描写.。

电气控制柜设计工艺及控制柜总装配图和接线图

电气控制柜设计工艺及控制柜总装配图和接线图

电气控制柜设计工艺及控制柜总装配图和接线图电气控制柜设计工艺及控制柜总装配图和接线图控制柜电气控制柜设计工艺及控制柜总装配图和接线图1、基本思路电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以说是一种好的的设计。

但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成若干组件,然后再根据电气原理图的接线关系整理出各部分的进出线号,并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意形式(xíngshì)反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成(zǔ chénɡ)为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声(zàoshēng)振动大的电气部件,尽量放在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

电气控制柜设计工艺及控制柜总装配图和接线图

电气控制柜设计工艺及控制柜总装配图和接线图

电气控制柜设计工艺电气控制柜设计工艺及控制柜总装配图和接线图1、基本思路电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以说是一种好的的设计。

但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成若干组件,然后再根据电气原理图的接线关系整理出各部分的进出线号,并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声振动大的电气部件,尽量放在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量,更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

2.1 电气控制柜组件的划分由于各种电器元件安装位置不同,在构成一个完整的电气控制系统时,就必须划分组件。

划分组件的原则是:(1)把功能类似的元件组合在一起;(2)尽可能减少组件之间的连线数量,同时把接线关系密切的控制电器置于同一组件中;(3)让强弱电控制器分离,以减少干扰;(4)为力求整齐美观,可把外形尺寸、重量相近的电器组合在一起;(5)为了电气控制系统便于检查与调试,把需经常调节、维护和易损元件组合在一起。

电气控制柜设计的一般原则

电气控制柜设计的一般原则

1、基本思路电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以说是一种好的设计。

但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

2、电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成若干组件,然后再根据电气原理图的接线关系整理出各部分的进出线号,并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声振动大的电气部件,尽量放在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量,更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

电气控制柜组件的划分由于各种电器元件安装位置不同,在构成一个完整的电气控制系统时,就必须划分组件。

划分组件的原则是:1、把功能类似的元件组合在一起;2、尽可能减少组件之间的连线数量,同时把接线关系密切的控制电器置于同一组件中;3、让强弱电控制器分离,以减少干扰;4、为力求整齐美观,可把外形尺寸、重量相近的电器组合在一起;5、为了电气控制系统便于检查与调试,把需经常调节、维护和易损元件组合在一起。

配电箱控制柜接线图

配电箱控制柜接线图
关于零线、火线、地线、单相电、三相电
上图是双电源开关柜上图是双电源开关柜
上图是双电源开关柜左图是变频器柜子
上图是变压器柜上图是双电源开关柜
电气原理图
THANK FOR YOU WATCHING
演讲人姓名
演讲时间
配电箱控制柜接线图
翡嫦翠烂 编辑 2016元月
单相电与三相电接线图单相电二线,三线接线图三相电三线,四线.五线接线图
三相电就是三根相线,三根线之间电压都是380v,用于三相电源供电设备比如三相电动机;两相电是两根相线,线与线之间电压也是380v,一般交流焊机用的比较多;单相电是由一根相线与一根零线组成,电压为220v,主要用于家用电器
空气开关
上图:总开关下面分三组三相电压控右图是电表箱接线方式左图为控制开关
关于零线、火线、地线、单相电、三相电
零线: 通常电力传输是以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是它直接或间接的接到大地,跟大地电压也接近零。三相四线制: 低压配电网中,输电线路一般采用三相四线制,其中三条线路分别代表A,B,C三相,另一条是中性线N(如果该回路电源侧的中性点接地,则中性线也称为零线(老式叫法,应逐渐避免,改称PEN),如果不接地,则从严格意义上来说,中性线不能称为零线)。在进入用户的单相输电线路中,有两条线,一条我们称为相线L,另一条我们称为中线N,中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中,三相平衡时,中性线(零线)是无电流的,故称三相四线制;在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线,有的场合也可以用来进行零序电流检测,以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线(接地则也称为为零线)。三根火线(相线)每一根与零线是220v称单相。火线与火线为双相(两相)380v。三根火线全使用为三相,每两根都是380v。由一条火线与一条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。

电气控制柜设计制作-机柜制作-机柜的制造工艺方法及工艺流程

电气控制柜设计制作-机柜制作-机柜的制造工艺方法及工艺流程

机柜的制造工艺方法机柜制造工艺分为两个部分,一是机柜的机械加工工艺,二是机柜的表面处理工艺。

控制柜框架、机柜面板和覆板是控制柜的主要构件,加上铰链及内部安装支架即可装配成一台机柜。

控制柜面板和控制柜框架生产线已有专业生产企业进行生产,其工艺即代表了这两种控制柜体主要部件的典型工艺过程。

现在对机柜制造有共性的、最基本、最重要、影响其性能和品质的制作工艺做一个分析。

1.小批量生产一些小型控制柜生产企业为了节省购买型材的费用,充分利用制作柜门、覆板剪裁下来的边角余料,一般使用弯板机自己弯制一部分型材,只能是截面形状比较简单的非封闭型型材,例如角钢、槽钢、C型钢等。

2.大批量生产机柜型材生产工艺流程连续辊轧型材成型工艺如下:被动放料→开料→校平(伺服送料)→连续冲孔→辊轧成型→焊接→整形→定尺、切断→出料收料。

1)开料机柜型材连续辊轧使用的材料为带钢。

通常直接向钢铁厂订购符合生产要求尺寸的带钢卷材。

如果无法订购符合生产要求尺寸的带钢卷材,则可以使用滚剪机将标准卷材分切成符合生产要求尺寸的带钢卷材。

2)校平和冲孔卷材通过多辊校平机校平,然后使用数控冲床在带钢上冲制出模数安装及定位孔。

3)机柜型材连续轧制机组(1)成型原理。

首先带钢进入有几十对水平和垂直配置的辊轧成型机组。

在辊轧成型机组内带钢在不同形状的轧辊的挤压下,逐步变形成达到设计要求的封闭管型;然后一个高频焊管机组将开口的管型材焊接成封闭管型材,接着通过拉拔模具进行精确定型;最后由飞锯按照设定尺寸长度切断。

见图。

(2)对机柜型材连续辊轧机组有以下几个要求:① 设备控制一般为PLC控制,在正常生产时设置多重安全保护。

② 床身多为钢板焊接件,并作回火处理,消除内应力,避免机身变形。

③ 成型机架为铸铁结构,并经回火处理。

强度高,使用寿命长。

④ 轧辊轴的材料为40Cr,并经调质处理,硬度为HB280。

⑤ 成型模具的材料为GCr15,淬火处理,硬度为HRC56~62。

控制柜电气装配工艺流程

控制柜电气装配工艺流程

控制柜电气装配工艺流程1.确定控制柜设计要求:根据用户需求和相关技术要求,确定控制柜的设计要求,包括外观尺寸、电气元器件安装位置和数量、接线方式等。

2.准备装配所需材料和工具:根据设计要求,准备所需的电气元器件,包括开关、插座、断路器、电源、继电器等,以及相关的连接线、绝缘套管、固定件等。

同时,准备好所需的工具,如螺丝刀、剪线钳、压线钳、电钻等。

3.安装电气元器件:根据设计要求和控制柜内部布局,逐个安装电气元器件。

首先安装开关、插座和断路器等固定式元器件,然后安装电源和继电器等模块式元器件,并逐步连接各个元器件之间的导线和插头。

4.连接电源供电:根据设计要求,将电源与控制柜内的电气元器件进行连接。

首先接地连接,然后接入电源线和电源开关,注意按照要求进行相应的绝缘和保护措施。

5.进行电气接线:根据控制柜的设计要求和电气原理图,对各个电气元器件进行连接。

首先进行模块内部的接线,然后进行模块间的接线。

在接线过程中,要注意导线的长度和连接的牢固性,避免短路和接触不良等问题。

6.进行电气测试和调试:完成电气接线后,对控制柜的电气系统进行测试和调试。

首先进行线路的绝缘测试和短路测试,确保接线正确和安全。

然后进行各个电气元器件的功能测试,如开关、插座和继电器等。

最后进行整体的系统测试,确保控制柜的各项功能正常运行。

7.进行外观检查和调整:完成电气测试后,对控制柜的外观进行检查和调整。

检查各个元器件的固定情况和标识是否清晰,调整控制柜的外观尺寸和平整度,确保其符合设计要求和美观要求。

8.进行绝缘和耐压测试:完成外观检查后,对控制柜进行绝缘和耐压测试。

首先进行绝缘测试,将控制柜的各个部分与地线和相互之间进行绝缘测试,确保绝缘性能符合要求。

然后进行耐压测试,在规定的电压条件下进行测试,确保控制柜的耐压性能符合要求。

9.进行功能测试和调试:完成绝缘和耐压测试后,对控制柜进行功能测试和调试。

测试控制柜的各个功能是否正常,调试控制柜的各项参数和参数调整。

电气控制柜元件安装接线配线的规范(图解)

电气控制柜元件安装接线配线的规范(图解)

电气控制柜元件安装接线配线的规范(图解)1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便。

元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

如何设计电气控制柜

如何设计电气控制柜

看别人是如何设计电气控制柜基本思路电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以说是一种好的设计。

但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成假设干组件,然后再根据电气原理图的接线关系整理出各部分的进出线号,并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声振动大的电气部件,尽量放在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量,更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

电气控制柜组件的划分由于各种电器元件安装位置不同,在构成一个完整的电气控制系统时,就必须划分组件。

划分组件的原则是:1、把功能类似的元件组合在一起;2、尽可能减少组件之间的连线数量,同时把接线关系密切的控制电器置于同一组件中;3、让强弱电控制器别离,以减少干扰;4、为力求整齐美观,可把外形尺寸、重量相近的电器组合在一起;5、为了电气控制系统便于检查与调试,把需经常调节、维护和易损元件组合在一起。

电气控制柜生产工艺的设计流程图

电气控制柜生产工艺的设计流程图

电气控制柜生产工艺流程(1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印,及电气元件物料清单,确认无误后方可进行装配工作。

(2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材(3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等)及所需要的安装辅材(行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上(4) 根据电气原理图中的底板布置图量好线槽与导轨的长度,用相应工具截断。

(注:线槽、导轨断缝应平直。

)两根线槽如果搭在一起,其中一根线槽的一端应切45度斜角。

用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上,用黑色记号笔将定位孔的位置画在电气底板上。

先在电气底板上用样冲敲样冲眼,然后用手电钻在样冲眼上打孔(用低压电器元器件(微型空开、继电器、接触器、信号线端子、动力电源端子等)应按照电气原理图中的底板布置图安装在导轨上的。

)(5)电气元件的安装方式符合该元件的产品说明书的安装规定,以保证电气元件的正常工作条件,在屏内的布局应遵从整体的美观,并考虑控制元件之间的电磁干扰和发热性干扰,元件的布置应讲究横平竖直原则,整齐排列。

所有元件的安装方式应便于操作、检修、更换;工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内,以便于观察操作。

所有元件的安装应紧固,保证不致因运输震动使元件受损,对某些有防震要求的元件应采取相应的防震方式处理。

元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签,标签采用电脑印字机打印。

屏底侧安装接地铜排,并粘贴明显的接地标识牌。

三相电路主回路安照电气原理图中设计要求大小的铜芯电缆(或铜排)进行连接。

A、B、C三相应分别使用黄、绿、红电缆(若使用铜排应在对应铜排上套黄、绿、红套管)并在每相接线端子处粘贴A、B、C标贴。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

控制柜
电气控制柜设计工艺及控制柜总装配图和接线图
1、基本思路
电气控制柜设计的基本思路是一种逻辑思维,只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求,就可以
说是一种好的的设计。

但为了满足电气控制设备的制造和使用要求,必须进行合理的电气控制工艺设计。

这些设计包括电气
控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计,同时还要有部分的元件目
录、进出线号及主要材料清单等技术资料。

2、电气控制柜总体配置设计
电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求,先将控制系统划分为几个组成部分(这些组成部
分均称作部件),再根据电气控制柜的复杂程度,把每一部件划成若干组件,然后再根据电气原理图的接线关系整理出各部分
的进出线号,并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的,图中应以示意
形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图(根据需要可以分开,也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的
依据。

总体设计要使整个电气控制系统集中、紧凑,同时在空间允许条件下,把发热元件,噪声振动大的电气部件,尽量放
在离其它元件较远的地方或隔离起来;对于多工位的大型设备,还应考虑两地操作的方便性;控制柜的总电源开关、紧急停
止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量,更将影响到电气
控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

2.1 电气控制柜组件的划分
由于各种电器元件安装位置不同,在构成一个完整的电气控制系统时,就必须划分组件。

划分组件的原则是:
(1)把功能类似的元件组合在一起;
(2)尽可能减少组件之间的连线数量,同时把接线关系密切的控制电器置于同一组件中;
(3)让强弱电控制器分离,以减少干扰;
(4)为力求整齐美观,可把外形尺寸、重量相近的电器组合在一起;
(5)为了电气控制系统便于检查与调试,把需经常调节、维护和易损元件组合在一起。

2.2 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式:电气控制柜
各部分及组件之间的接线方式一般应遵循以下原则:
(1)开关电器、控制板的进出线一般采用接线端头或接线鼻子连接,这可按电流大小及进出线数选用不同规格的接线端头
或接线鼻子;
(2)电气柜、控制柜、柜(台)之间以及它们与被控制设备之间,采用接线端子排或工业联接器连接;
(3)弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接;
(4)电气柜、控制柜、柜(台)内的元件之间的连接,可以借用元件本身的接线端子直接连接,过渡连接线应采用端子排过
渡连接,端头应采用相应规格的接线端子处理。

3、电器元件布置图的设计与绘制
电气元件布置图是某些电器元件按一定原则的组合。

电器元件布置图的设计依据是部件原理图、组件的划分情况等。


计时应遵循以下原则:
(1)同一组件中电器元件的布置应注意将体积大和较重的电器元件安装在电器板的下面,而发热元件应安装在电气控制柜
的上部或后部,但热继电器宜放在其下部,因为热继电器的出线端直接与电动机相连便于出线,而其进线端与接触器直接相
连接,便于接线并使走线最短,且宜于散热;
(2)强电弱电分开并注意屏蔽,防止外界干扰;
(3)需要经常维护、检修、调整的电器元件安装位置不宜过高或过低,人力操作开关及需经常监视的仪表的安装位置应符
合人体工程学原理;
(4)电器元件的布置应考虑安全间隙,并做到整齐、美观、对称,外形尺寸与结构类似的电器可安放在一起,以利加工、
安装和配线。

若采用行线槽配线方式,应适当加大各排电器间距,以利布线和维护;
(5)各电器元件的位置确定以后,便可绘制电器布置图。

电气布置图是根据电器元件的外形轮廓绘制的,即以其轴线为
准,标出各元件的间距尺寸。

每个电器元件的安装尺寸及其公差范围,应按产品说明书的标准标注,以保证安装板的加工质
量和各电器的顺利安装。

大型电气柜中的电器元件,宜安装在两个安装横梁之间,这样,可减轻柜体重量,节约材料,另外
便于安装,所以设计时应计算纵向安装尺寸;
(6)在电器布置图设计中,还要根据本部件进出线的数量、采用导线规格及出线位置等,选择进出线方式及接线端子排、连接器或接插件,并按一定顺序标上进出线的接线号。

4、电器部件接线图的绘制
电气部件接线图是根据部件电气原理及电器元件布置图绘制的,它表示成套装置的连接关系,是电气安装、维修、查线
的依据。

接线图应按以下原则绘制:
(1)接线图相接线表的绘制应符合GB6988.6—1993中《控制系统功能表图的绘制》的规定;
(2)所有电气元件及其引线应标注与电气原理图中相一致的文字符号及接线号。

原理图中的项目代号、端子号及导线号的
编制分别应符合GB5094-1985《电气技术中的项目代号》、GB4026-1992《电器设备接线端子和特定导线线端的识别及应用字
母数字系统的通则》及GB4884-1985《绝缘导线标记》等规定;
(3)与电气原理图不同,在接线图中同一电器元件的各个部分(触头、线圈等)必须画在一起;
(4)电气接线图一律采用细线条绘制。

走线方式分板前走线及板后走线两种,一般采用板前走线,对于简单电气控制部件
,电器元件数量较少,接线关系又不复杂的,可直接画出元件间的连线;对于复杂部件,电器元件数量多,接线较复杂的情
况,一般是采用走线槽,只要在各电器元件上标出接线号,不必画出各元件间连线;
(5)接线图中应标出配线用的各种导线的型号、规格、截面积及颜色要求等;
(6)部件与外电路连接时,大截面导线进出线宜采用连接器连接,其它应经接线端于排连接。

5、电气控制柜及非标准零件图的设计
电气控制装置通常都需要制作单独的电气控制柜、箱,其设计需要考虑以下几方面:
(1)根据操作需要及控制面板、箱、柜内各种电气部件的尺寸确定电气箱、柜的总体尺寸及结构型式,非特殊情况下,应
使电气控制柜总体尺寸符合结构基本尺寸与系列;
(2)根据电气控制柜总体尺寸及结构型式、安装尺寸,设计箱内安装支架,并标出安装孔、安装螺栓及接地螺栓尺寸,同
时注明配作方式。

柜、箱的材料一般应选用柜、箱用专用型材;
(3)根据现场安装位置、操作、维修方便等要求,设计电气控制柜的开门方式及型式;
(4)为利于控制柜箱内电器的通风散热,在箱体适当部位设计通风孔或通风槽,必要时应在柜体上部设计强迫通风装置与
通风孔;
(5)为便于电气控制柜的运输,应设计合适的起吊勾或在箱体底部设计活动轮。

总之,根据以上要求,应先勾画出电气控制柜箱体的外形草图,估算出各部分尺寸,然后按比例画出外形图,再从对称、
美观、使用方便等方面进一步考虑调整各尺寸比例。

电气控制柜外表确定以后,再按上述要求进行控制柜各部分的结构设计
,绘制箱体总装图及各面门、控制面板、底板、安装支架、装饰条等零件图,并注明加工要求,再视需要为电气控制柜选用
适当的门锁。

当然,电气柜的造形结构各异,在柜体设计中应注意吸取各种型式的优点。

对非标准的电器安装零件,应根据
机械零件设计要求,绘制其零件图,凡配合尺寸应注明公差要求,并说明加工要求。

最后,还要根据各种图纸,对电气控制柜需要的各种零件及材料进行综合统计,按类别列出外购成品件的汇总清单表、
标准件清单表、主要材料消耗定额表及辅助材料定额表等,以便采购人员、生产管理部门按设备制造需要备料,做好生产准
备工作,也便于成本核算。
