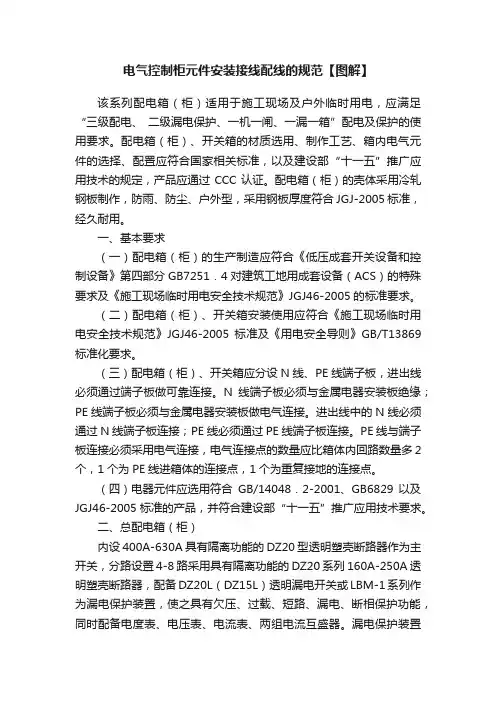

电气控制柜元件安装接线配线的规范【图解】该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
ABB安全回路(急停和停止)接线 1.1

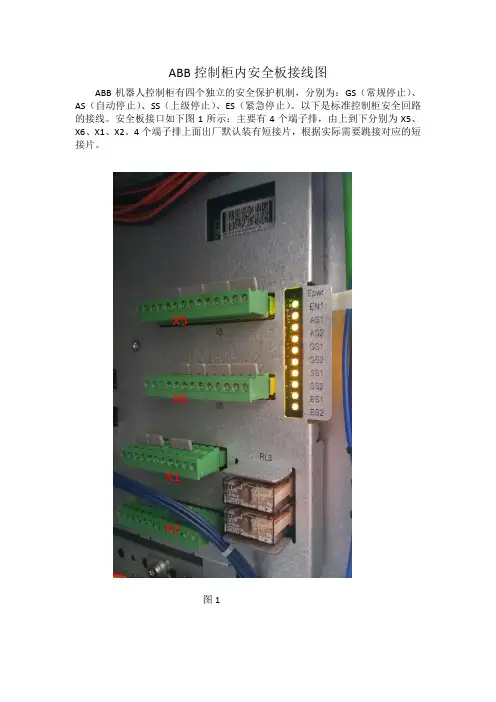

ABB控制柜内安全板接线图
ABB机器人控制柜有四个独立的安全保护机制，分别为：GS（常规停止）、AS（自动停止）、SS（上级停止）、ES（紧急停止）。
以下是标准控制柜安全回路的接线。
安全板接口如下图1所示：主要有4个端子排，由上到下分别为X5、X6、X1、X2。
4个端子排上面出厂默认装有短接片，根据实际需要跳接对应的短接片。
X5
X6
X1
X2
图1
X1、X2 用于紧急停止回路；
X5 用于常规停止、自动停止回路；
X6 用于上级停止回路。
1、急停回路ES1接X1上面3和4、ES2接X2上的3和4，ES1和ES2的另外一
端分别接在急停按钮的常闭触点上。
X1、X2端子排出厂短接如下图2：
图2
2、自动停止回路AS1和AS2只在自动模式下有效，一般常用于安全门、安全
光栅停止。
AS1和AS2分别接入X5上面的5和6、11和12，另一端分别接入安全门常闭触点。
要同时断开和同时恢复。
X5端子排出厂短接如下图3：
图3
3、上级停止SS1和SS2分别接入X6上面的4和6、1和3，另一端分别接入安
全门常闭触点即可。
X6端子排出厂短接如下图3：。
配电箱控制柜接线图参考文档
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色， N线用淡蓝色，PE线用黄绿双色。在进入用户的单相输电线路中，有两条线，一条我们称为 火线L（Line），用棕色；另一条为零线N（Neutral中性线），用淡蓝色，中线正常情况下 要通过电流以构成单相线路中电流的回路；另外三孔插座上（左零有火，中为地），会有接 地线，将一些电器的外壳接地，即为接地保护线PE，用黄绿双色线。重复接地不论N线（中 性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复 接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位 置特别是户内可以接到一起。这一点一定要切记！“单相三线”：是火线L、零线N和接地 线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流 220V电压供电。“双相三线”：是指两根火线L1和L2加一根零线GND。L1和L2之间电压为 380V交流电。
上图:总开关下面分三组三相电箱接线方式
关于零线、火线、地线、单相电、三相电
零线： 通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连
接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过 了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电 网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是 中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐 避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在 进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线 N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相 平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了 从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流 检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接 地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线 为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一 条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。
配电箱控制柜接线图ppt课件
关于零线、火线、地线、单相电、三相电
两相中国不使用。三相五线制 是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如 设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户 侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱 容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零 线构 成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，如果你的不 是，可以要求整改。为了安全，要斩钉截铁地要求使用三相五线制！
8800W
。用户在使用这种电表时，可根据需要到电业部门调节功率设置。
2、三相电知识
2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条
火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；
Y
形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为
15
16
17
18
上图是双电源开关柜
上图是双电源开关柜 19
20
左图是变频器柜子
上图是双电源开关柜 21
上图是变压器柜
上图是双电源开关柜
22
23
电气原理图
24
7
8
9
以上图分三组,都是三相电
10
左图为控制开关
右图是电表箱接线方式
11
12
13
关于零线、火线、地线、单相电、三相电
零线： 通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连
接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过 了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电 网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是 中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐 避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在 进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线 N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相 平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了 从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流 检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接 地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线 为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一 条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。
