[新手必备]建筑、钢筋工程斯维尔三维算量入门教程(含实例)图文236页

[新手必备]建筑、钢筋工程斯维尔三维算量入门教程(含实例)图文236页
而运用软件进行建筑算量的思路,即按照以上构件类型建立工程预算模型,并对各构件挂接清单、定额做法,由软件根据清单、定额所规定的工程量计算规则提取模型的各种工程量数据,最后按一定的归并条件统计出建筑工程量。
对于前面所讲的墙体积工程量,当墙的模型建立好后,墙长、墙厚等值会转变为软件中的变量。墙上的门窗洞口、过梁等模型建立好后,也会生成相应的属性变量,例如洞宽、洞高、洞厚,过梁长、宽、高等。这些变量自动按照软件内置的计算规则组合成工程量计算式,最终得出墙的体积工程量。在软件中,计算规则是完全开放的,算量过程有据可查,规则变更随时调整,真正满足用户多样的算量要求。例如墙体积扣减洞口、过梁体积等的计算规则,结合洞口面积大于0.3㎡时才扣减的参数规则,就能满足墙体积工程量的计算要求。如果软件提供的工程量仍无法满足您的要求,您还可以利用软件提供的构件属性变量自行组合成工程量计算式,软件还提供了构件与构件之间的各种中间变量,以满足各种扣减需要。利用软件算量,不仅可以将烦琐的数据提取工作交给软件去完成,还可以依据软件内详细的计算规则快速计算出构件的工程量,且计算过程公开、可改,与手工算量追求精、准、细的目标达成一致。
综上所述,三维算量软件的整体算量思路就是利用三维算量软件的“虚拟施工”可视化技术建立构件模型,在生成模型的同时提供构件的各种属性变量与变量值,并按计算规则自动计算出构件工程量。
不论是手工计算还是用软件计算工程量,都需要遵循一定的算量流程。首先是房屋的概念。而任何建筑物都由楼层单元构成,算量时也是按照不同的楼层分别计算,例如本工程分为地下室或底层、标准层、顶层等。其次是构件。每一楼层都由各种类型的构件组成,建筑物的构件类型基本上分为以下几大块:基础构件、主体构件、装饰构件和其它构件,它们之间的工程量相互依赖,又相互制约。

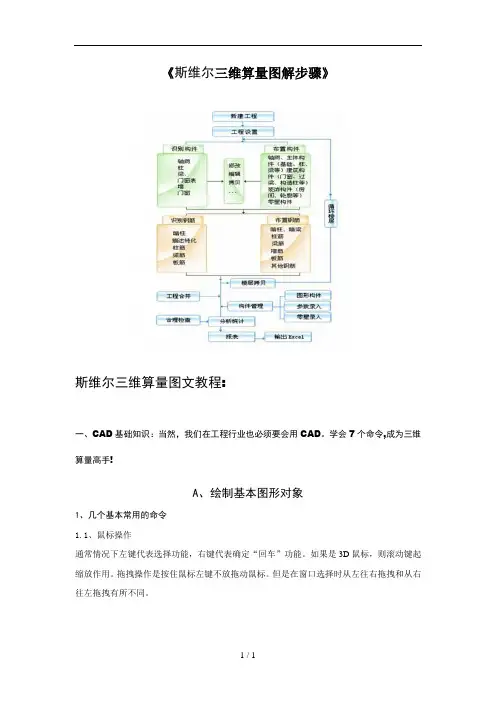

三步教你学会斯尔《三维算量步骤流程图》及详解

三步教你学会斯尔《三维算量步骤流程图》及详解

《斯维尔三维算量图解步骤》斯维尔三维算量图文教程:一、CAD基础知识:当然,我们在工程行业也必须要会用CAD。

学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:左图从左往右拖拽选中实线框内的物体,只选中了左边的柱子。

框选:右图从右往左拖拽选中虚线框内的物体和交叉的物体,选中了右边的柱子和梁。

1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:autocad支持无限次撤销操作,单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

1.5、经常查看命令区域的提示,按提示操作。

命令区域2、绘制图形的几个操作2.1绘制直线:单击工具条或在命令行中输入L,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C闭合。

举例:绘制一个三角形的三个边:命令行输入:L 回车指定第一个点:单击一点:回车。

重复单击另一点,回车。

输入:C回车。

直线闭合,形成一个三角形。

2.2绘制多段线:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

输入:L,切换到绘制直线,单击一点,绘制一段直线。

输入:A,绘制一个圆弧与开始点闭合为一个界面形状。

斯维尔三维算量学习笔记-识别结构图

斯维尔三维算量学习笔记-识别结构图

斯维尔三维算量学习笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型。

点“下一步”,出现“楼层设置”。

如果以前做过像似工程,可用“导入”将相同内容导入本工程中。

“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中,设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开。

斯维尔土建算量识别建模操作流程

斯维尔土建算量识别建模操作流程

识别建模操作流程操作原则把握以识别为主,手动布置为辅,灵活运用软件。

在无法识别的时候,利用手动布置,迅速建模。

斯维尔三维算量软件能够高效的完成识别框架柱、暗柱及梁体梁钢筋。

操作步骤1、导入设计图方法一:点击图纸菜单导入设计图,把楼层框架柱及配筋图导入算量界面,任意指定一点即可。

适用范围:施工图纸是分散开,一张一张的独立CAD图形文件方法二:将施工图利用CAD打开,在CAD里面将所需图纸选中执行一道爆破命令(x),再复制(ctrl+c),切换到算量界面,粘贴图纸(ctrl+v)适用范围:施工图纸为整体图纸,即一个CAD图形文件里面有很多张图纸完成上述步骤后,若导进的CAD图纸在算量软件里面无法完全显示,例如没有标注没有钢筋信息文字等等。

则执行菜单图纸---全开图层命令,将隐藏的CAD图层显示出来。

2、对齐设计图将导进图纸,与复制的轴网进行对齐,利用CAD命令m对齐即可3、识别设计图框架柱:执行菜单“识别-识别柱体”,第一步“提取”,根据软件命令栏提示“选择柱边线”,选择柱边线,检查是否全部选择完毕(是不是全部消失了),右键确定。

第二步提取:在提取柱边线下面还有一个提取,点击此“提取”,根据软件命令栏提示“选择集中标注线”,则点击框架柱延伸出来的那根标注线,选择完之后,右键确定即可。

可观察到标注线的颜色发生了变化,则标注线识别成功完成上两步提取之后方可进行柱体识别。

方法一:第二种点选识别,将鼠标移至柱体内部左键点击一下,则识别成功,此方法适用于较为复杂的柱体;方法二:第三种框选识别,直接从右边一次性框选多个柱体进行识别,适用于较为规范的框架柱进行多个柱体识别。

方法三:手选边线识别,根据命令栏提示,一一选中该柱体的各条边线右键确定识别。

该方法适用于前2种无法解决的异性框架柱体。

识别框架柱时需注意:若设计图纸里面有钢筋大样图,最好不予识别,在提取的时候也忽略这些独立的大样图图层,在识别完除去大样图的所有柱体之后,利用手动布置完成这类大样图的建模。

斯维尔三维算量

斯维尔三维算量

斯维尔三维算量常用快捷命令拷贝楼层拷贝楼层时选取“自动关闭打开的目标楼层”,注意选择覆盖、沿用。

装饰先新建楼地面、天棚、墙面等,再新建房间选择各表面的做法。

更改计算规则更改计算规则修改钢筋长度导入建筑图TH-Arch中文件布图——转二维图,删掉墙线、门窗等后面的字如下图。

选择墙线层等,依次选择,最后框选整张图纸来布置。

得到下图。

把图纸复制到三维算量,识别建筑,即把砌筑墙和门窗识别。

(移动用“移动”或成块布置)接着识别门窗表从TH-Arch复制门窗表到三维算量,按“分解图纸”(X+空格),选择门窗表进行分解。

再用“识别门窗表”识别,跳出如下图。

把截面尺寸改为截宽,高度改为截高。

如下图按确定,跳出“选择门窗类型”,再按确定。

调整门窗高度(“构件查询”)改墙编号(“编号修改”)识别内外(用来区分内外墙)吊筋布置“加强筋”输入“V2C18”即为吊筋。

同编号构件钢筋加密比如:两个KZ1,一个@100/200,一个@100,柱顶2300。

钢筋设置为@100/200,点中要设置为100的柱,“构件查询”如图所示。

“下加密范围”改为“2300”,即为同编号构件不同加密布置。

柱筋平法修改钢筋点“柱筋平法”-“钢筋查询”,选择要改的钢筋,如下图所示即会显示选中钢筋的名称,修改后图中钢筋即为修改之后的。

默认板筋设置点“编号管理”出下图柱表钢筋识别把表格里电脑无法识别的文字换成电脑可以识别的,“查找替换”命令在图纸菜单里。

对应的“箍紧名称”会出现,说明电脑已经识别;否则还未识别。

斯维尔三维算量笔记

斯维尔三维算量笔记

三维算量软件培训笔记1、新建工程工程——新建——在“工程设置”对话框对相关属性进行设置2、手动画轴网轴网——绘制轴网3、柱体布置结构——柱体布置4、柱体钢筋钢筋——柱筋平法——定义好钢筋的描述——点击选择按钮——选择需要的钢筋类型5、钢筋如何三维显示?钢筋——钢筋选项——计算设置——柱——柱箍筋显示效果调整为“精细”。

6、将图纸拆分成N张图纸在CAD的命令行输入一个字母“w”,点击回车,弹出“写块”对话框,点击“选择对象”,框选需要单独保存为一个文件的图纸,点击鼠标右键确认,将保存路径修改为“桌面”。

点击确定。

6、如何把楼层表识别到工程设置内?在CAD内将楼层表复制到三维算量3DA内,点击工程菜单下的工程设置,选择楼层设置,点击识别按钮,框选楼层表,点击鼠标右键,确认即可。

7、导入设计图点击识别菜单下的导入设计图命令,选择需要导入的柱图(新块)。

8、识别轴网点击“识别”菜单下的“识别轴网”命令,在图面上点击轴网的所有图层,直到轴网在图面上全部消失,点击“自动识别轴网”按钮。

9、识别柱体点击“识别”菜单下的“识别柱体”命令,选择柱体所在图层,点击自动识别按钮。

10识别柱钢筋先在CAD内将柱表用w命令导出,在三维算量软件内导入,点击“钢筋”菜单下的“表格钢筋”命令,在命令行选择“柱表”,软件弹出“柱表钢筋”对话框,点击“识别柱表”按钮,软件弹出“描述转换”转换对话框,在图面上选择钢筋表格中的“?”,点击“转换”,点击鼠标右键确认,框选整个柱表,软件弹出“识别柱表”对话框,调整表头的相关信息,点击确定按钮,点中“箍筋类型”一列的“3*3”,在“钢筋名称”处为其选择相应模型,“4*4”同样操作,最后点击“布置”按钮即可。

11、识别梁体在CAD内将梁图导出,在三维算量那个3DA内导入,用“移动”命令将梁图与柱图的轴线对齐。

点击“识别”菜单下的“识别梁体”命令,选择梁体所在的图层,直到梁线全部消失,点击对话框中的“自动识别”按钮,所有梁就识别完毕了。

斯维尔三维算量识别建模

斯维尔三维算量识别建模
构造柱 过梁 布置
建筑
定义 编号
布置
温馨提示 注意:过梁布置以选洞口布置、自动布置为主 注意:构造柱自动布置参数设置
构造柱、过梁 布置 (点构件)
柱筋平法流程
1 2 3 1.填写钢筋级别 4 2.选择钢筋名称 5
温馨提示
单根钢筋修改:查询修改钢筋信息
钢筋布置流程
小键盘的运用:44=A(一级钢) 55=B
柱体布置 (点构件)
梁体布置操作步骤
梁体 布置
结构
定义 编号
布置
温馨提示
弧形梁:起点----命令行 上一点-----终点
----弧线
Tab 键快速切换构件定位点位置
条基布置方式同梁一致,注意基底标高设置
梁体布置 (点构件)
板体布置操作步骤
板体 布置
结构
定义 编号
布置
温馨提示 斜板操作:选择需要变斜的板体右键----板体 变斜----输入每个角点高度 定义板编号应与板厚相结合 板下梁体未随板变斜可设置成(梁同板顶) 布置方式:以智能布置为主<隐藏构件>配合
板体布置 (面构件)
墙体布置操作步骤
墙体 布置
结构
定义 编号
布置
温馨提示 注意:高度、底高、墙属性类型、平面位置
墙体布置 (线构件)
门窗布置操作步骤
门窗 布置
建筑
定义 编号
布置
温馨提示 注意:离楼地面高度、立樘外边距 注意:通过构件类型栏切换门、窗、洞口
门窗布置 (点构件)
构造柱、过梁布置操作步骤
三维算量初级培训
屏幕菜单开关: Ctrl键+F12
工具栏显示命令: GJT
楼层状态栏
界面介绍

三步教你学会斯维尔!《三维算量步骤流程图》及详解

三步教你学会斯维尔!《三维算量步骤流程图》及详解
在软件界面下方,右键单击对象捕捉,左键单击设置,弹出下面的设置对话窗。D、正交模式:
正交模式是绘图时常用的工具之一,快捷键:F8。可以利用绘制直线时,键入F8测试。
E、图层模式:
图层是就像一张张透明的硫酸纸,为了更好管理所有的对象,每张上面分别画着墙、柱子、梁等不同类别的对象。为了避免图形太复杂,选择错误。可以从中把不需要看到的这一张先抽出来,也就是关闭。同样也可以锁定、冻结或者设置不同的颜色等等。
三步教你学会斯维尔!《三维算量步骤流程图》及详解
《斯维尔三维算量图解步骤》斯维尔三维算量图文教程:一、CAD基础知识:当然,我们在工程行业也必须要会用CAD。学会7个命令,成为三维算量高手!
A、绘制基本图形对象
1、几个基本常用的命令
1.1、鼠标操作
通常情况下左键代表选择功能,右键代表确定“回车”功能。如果是3D鼠标,则滚动键起缩放作用。拖拽操作是按住鼠标左键不放拖动鼠标。但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。窗选:左图从左往右拖拽选中实线框内的物体,只选中了左边的柱子。
举例:绘制一个异形柱截面
命令行输入:PL,回车。指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。输入:L,切换到绘制直线,单击一点,绘制一段直线。输入:A,绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱,来选择该多段性即可。
B、图形对象的修改
由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作,不需要掌握太多的绘图命令,但是修改命令就使用很频繁了。常用的有:


三步教你学会斯维尔!《三维算量步骤流程图》及详解

三步教你学会斯维尔!《三维算量步骤流程图》及详解
答:A方法:有细微的误差,可以选择墙的夹点(蓝点)来拉伸至闭合,重叠部分系统会自动扣减。
B方法:用“图形检查”功能用“尚需连接构件”功能对构件进行检查,之后用里面的“应用”功能进行连接。7.
为什么布置构件(梁、墙)有时出现仅有支座处有,其余该有的地方画不上去的现象?
答:那是因为系统会自动判断支座来布置,梁可以先画支座梁,再画单边柱、墙支座的梁。
快捷键:LA
F、视图缩放命令:实时Fra bibliotek移实时缩放
窗口缩放
缩放到上次
范围缩放
常用的几个缩放命令:
1、
实时平移:快捷键:P。
单击或输入P,回车,或者按下3D鼠标的滚动键,鼠标会变成像手一样的图标,按下鼠标左键拖动,平移图形。
2
、实时缩放:利用3D鼠标的滚动键滚动可以实现实时缩放。也可以单击,前后移动鼠标实时缩放。
构造柱截面不同墙宽时如何布置?
答:先按柱布置上去,再用编辑菜单下面的构造住转换功能转换成构造柱。构造柱不同墙宽时直接用柱布置,马牙槎的体积、面积在“属性查询”对话框的指定调整内指定调整,之后套构造柱的定额。3.
如何定义(编辑)不规则柱?
答:先在平面上画出柱截面图,再用识别菜单下面的封闭曲线功能将柱截面封闭成一个块图形,然后定义异型柱,选择截面图形即可。4.
举例:绘制一个异形柱截面
命令行输入:PL,回车。指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。输入:L,切换到绘制直线,单击一点,绘制一段直线。输入:A,绘制一个圆弧与开始点闭合为一个界面形状。
1.5、经常查看命令区域的提示,按提示操作。

斯维尔建模技巧

斯维尔建模技巧

斯维尔三维算量学习笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型。

点“下一步”,出现“楼层设置”。

如果以前做过像似工程,可用“导入”将相同内容导入本工程中。

“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中,设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开。

斯维尔三维算量图文教程

斯维尔三维算量图文教程

斯维尔三维算量图文教程一、CAD基础知识:当然,我们在工程行业也必须要会用CAD。

学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:左图从左往右拖拽选中实线框内的物体,只选中了左边的柱子。

框选:右图从右往左拖拽选中虚线框内的物体和交叉的物体,选中了右边的柱子和梁。

1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:autocad支持无限次撤销操作,单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

1.5、经常查看命令区域的提示,按提示操作。

命令区域2、绘制图形的几个操作这是cad的绘图工具条,在使用三维算量往往不需要使用,因此已把该工具条隐藏。

为了了解cad概念,以下介绍几个基本的命令。

绘制直线:单击工具条或在命令行中输入L ,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C 闭合。

举例:绘制一个三角形的三个边:命令行输入:L 回车 指定第一个点:单击一点:回车。

重复单击另一点,回车。

输入:C 回车。

直线闭合,形成一个三角形。

:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL 。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL ,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad 的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

输入:L,切换到绘制直线,单击一点,绘制一段直线。

[新手必备]建筑、钢筋工程斯维尔三维算量入门教程(含实例)图文236页-secret

[新手必备]建筑、钢筋工程斯维尔三维算量入门教程(含实例)图文236页-secret
综上所述,三维算量软件的整体算量思路就是利用三维算量软件的“虚拟施工”可视化技术建立构件模型,在生成模型的同时提供构件的各种属性变量与变量值,并按计算规则自动计算出构件工程量。
不论是手工计算还是用软件计算工程量,都需要遵循一定的算量流程。首先是房屋的概念。而任何建筑物都由楼层单元构成,算量时也是按照不同的楼层分别计算,例如本工程分为地下室或底层、标准层、顶层等。其次是构件。每一楼层都由各种类型的构件组成,建筑物的构件类型基本上分为以下几大块:基础构件、主体构件、装饰构件和其它构件,它们之间的工程量相互依赖,又相互制约。
1.1.2
手工计算钢筋时,计算钢筋的所有信息都是从结构图和结构说明中获得的,通过与结构中有关构件的基本数据结合,再遵循结构规范、构造,确定钢筋在各类构件内的锚固、搭接、弯钩长度,以及保护层厚度等,计算出每根钢筋的长度,然后根据不同钢筋的比重计算出相应的钢筋重量。最后将钢筋重量按级别、直径等为条件归并统计,制作各类报表。

1.1
1.1.1
手工算量时,即要读图,提取数据,又要熟悉当地计算规则,分析构件之间的关系,提取扣减量。例如计算砌体墙体积工程量,手工计算时,常先按轴线净长减去柱子所占的宽度得出墙体长度,乘以墙高计算出墙面积,扣减墙上单个面积大于0.3㎡的门窗、孔洞,再乘以墙厚得到墙的体积,之后扣减过梁等的体积。光是墙的工程量计算就需要提取大量的数据组合成计算式。
经典模式:在3DA2010版本内使用3DA 2008版本的界面和操作对话框。
源器件:提供信息资源的器件。
目标器件:接受信息资源的器件。
源楼层:提供信息资源的楼层。
目标楼层:接受信息资源的楼层。

2.1
运行三维算量软件,弹出“启动提示”对话框(如图2-1-1),在对话框中选择启动软件使用的cad版本。如果不想下次启动时此对话框,可在“下次不再提问”前面的方框中打上钩,下次就不再出现此窗口。这里我们选择cad2002版本。

第二期:跟着斯维尔,学图形钢筋二合一的算量-柱及钢筋识别

第二期:跟着斯维尔,学图形钢筋二合一的算量-柱及钢筋识别

跟着斯维尔,学图形钢筋二合一的算量——没有电子图,算量照样可以很快(楼层表、轴网、柱)一、三维算量为什么选择基于AutoCAD 平台,而不自主研发平台?答:首先,现阶段的工程算量工作,要求算的专业、准、快、全,恰恰AutoCAD 能给算量提供这样好的平台。

其次,软件公司可花更多精力去专心研发新的功能和解决方案,而不是在平台的改进更新上。

这样也就帮客户节省了因平台原因导致的升级费用。

CAD 平台的优点如下:第一,AutoCAD 平台在世界各国各行业广泛,平台成熟、稳定;第三,AutoCAD 具有强大的图形处理能力,意味方便处理复杂异型构件;第四,AutoCAD 具有先进的计算方法,意味着能更准确计算各种复杂扣减场景;第五,AutoCAD 在我国建筑设计院应用广泛。

造价师与设计师共享同一个平台作业,无缝共享CAD 电子设计图信息,达到快速识别建模。

而随着行业的发展,利用CAD 电子图识别算量的趋势,越来越明显!二、我不会AutoCAD 操作,也能学会斯维尔的算量软件吗?答:根据实际经验,不用学AutoCAD ,照样能学会三维算量。

虽然有说:不懂CAD ,相当于建筑行业的“文盲”!因为算量工作,只是利用AutoCAD 的图形处理能力和先进的计算方法,同时有利于共享设计院电子图数据,达到快速建模的目的。

当然如果您掌握了一些CAD 的操作知识,将成倍提高你的建模速度。

三、识别操作1、识别流程2、识别楼层表第一步:导入图纸。

两种方式:方式一、利用命令“导入图纸(DRTZ )”;方式二、在打开电子图的CAD 软件中,框选要复制的图纸信息,执行CTRL+C-右键,切换到软件中执行CTRL+V 。

因为同是CAD 平台,犹如两个WORD 文件之间的复制粘贴。

第二步:分解图纸导入的图纸,软件自动将图纸信息做成了块整体,方便整体移动或删除。

所以要识别之前,要执行“分解图纸(X )”。

第三步:识别楼层表点击“工程设置”→“楼层设置”→ “识别”导入设计图 对齐设计图 清空设计图(分解设计图) 识别设计图提取完表格后,在弹出的对话框中,对应好表头与图纸信息,点击确定即可完成楼层表的识别。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

斯维尔三维算量学习笔记-识别结构图一、识别楼层表:1、截图:双击打开“建筑设计”软件,选择菜单“文件”的“打开”来打开导入一张图纸在软件里。

然后在命令行处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后在“文件名和路径”下的点击“…”修改保存路径到桌面,再点击确定。

则框选的图纸就会保存在电脑桌面上了。

2、导图:双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,点击“是”保存工程,在新工程对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出【工程设置】对话框:首先是“计量模式”对话框中,点“定额名称”右侧小三角,点“定额名称”右侧小三角,选择定额类型。

点“下一步”,出现“楼层设置”。

如果以前做过像似工程,可用“导入”将相同内容导入本工程中。

“楼层设置”中,只能输入首层底标高,首层层名不能改动,其他楼层只能输入层高,可以改变楼层名称。

一般以结构标高输入。

最底层和顶层层高要以方便操作为原则进行设定。

即最底层可以选大部分相同的基底或基顶高度作为层高,顶层一般以坡屋顶起始点的高度来设置层高。

如果图纸中有楼层表,点“识别”,可以直接导入楼层信息,点“确定”,点击“下一步”进入“结构说明”对话框。

“结构说明”对话框中,将强度等级及抗震等级设置好,注意内容不能重叠。

点击“下一步”进入“工程特征”对话框。

“工程特征”对话框中,设置好工程概况、计算定义、土方定义。

目前外墙钢丝网一般不铺,主要做外墙保温,钢丝网贴缝宽一般300。

点击“下一步”进入“标书封面”对话框。

“标书封面”对话框可以不填写。

点击“下一步”进入“钢筋标准”对话框。

不用修改直接点“完成“即可3、点击菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪图出来的图纸,点击打开。

当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入)。

4、按照1和2的步骤,把结构图中楼层表导入到三维算量软件内,点击“工程”菜单下“工程设置”按钮,选择“楼层设置”,点击“识别”按钮,框选楼层表,点右键。

会弹出识别楼层表对话框。

调整红色的表头,点击确认即可。

软件会默认为“二层”,记得将其切换为“首层”。

二、识别轴网1.在三维算量软件中,点击“图纸”菜单下的“导入设计图”命令,将用w命令导出的柱子图纸导入,在图面上随便点一个点,将图纸放在图面上。

2.点击“识别”菜单下的“识别轴网”命令,选择轴网所在图层(轴线,轴号,标注),再点击“自动识别轴网”按钮即可。

3、显示和隐藏底图的快捷命令“ctrl+i”.三、识别柱体1、点击“识别”菜单下的“识别柱体”命令(保证识别对话框中为空,如果不为空,要点击一下后面的提取按钮),点击柱子所在图层,点击“自动识别“按钮。

如果自动识别“不得,则选用“点选识别”功能,如“点选识别”不得,则选用“手选边线识别”(指点选构件的围成边线全部选完)即可。

四、识别柱筋1、首先从CAD内将“柱筋表”导出,在斯维尔三维算量软件中,利用“图纸”菜单下的“导入设计图”命令,将“柱筋表”导入。

2、点击菜单下“钢筋”,在下拉菜单中选择“表格钢筋”,在屏幕下面的命令行会弹出“柱表”等选择,点击“柱表”按钮,弹出“柱表钢筋”对话框,点击对话框中的“识别柱表”,弹出“描述转换”对话框,对柱表中的“?”进行转换(单击一下“?”,点击对话框中的“转换”按钮),对主筋和箍筋分别进行转换。

转换结束后点击“退出”按钮。

3、从右下往左上框选整个柱表,右击鼠标。

对照柱表对表头进行调整后,点击确认。

4、指定箍筋类型的样式:点击“箍筋名称”列的表格,点击后面的小三角,选择柱箍筋,再选择箍筋类型的样式(要对3*3和4*4分别指定一次),最后点击布置即可。

5、查看哪些构件布置了钢筋的方法:点击“视图”菜单下的“构件辩色”,选择“钢筋”,点击确定,布置了钢筋的构件会显示为绿色(板除外)。

五、计算柱子钢筋的四种方法:识别柱表、识别大样、柱筋平法和钢筋布置,设计图中没有柱表的情况下,可用平法布置钢筋:1、删除构件钢筋的方法:点击屏幕左边的“橡皮擦”,按住橡皮擦,选择最后一个按钮,再选择需要删除钢筋的构件,点击鼠标右键即可。

2、点击“钢筋”菜单下的“柱筋平法”命令,选择需要布置钢筋的柱,在对话框中定义好钢筋的相关信息。

如果“读钢筋库”里没有图纸上需要的钢筋类型样式,或者柱子形状与“读钢筋库”中的形状不符合,可以按照对话框右侧竖向工具栏的顺序矩形外箍、自动布置角筋、双边侧钢筋、矩形内箍、内部拉筋的顺序画钢筋。

如边侧钢筋为8根,则点取右边工具栏中的“双边侧钢筋”,然后在需要的添加的箍筋内边线上点取需要的钢筋数,点一边,对应边自动增加。

增加内箍筋,则点取右边工具栏中的“矩形内箍”,然后在需要的添加的内箍筋纵钢筋的位置,点上一点,再在斜对面点上一点,自动增加一个内箍筋,拉筋同此方法(注:点到右侧工具栏的工具,会自动显示该工具的名称)。

如多添加了柱子钢筋,则可以点取右边工具栏中的“删除对象”按钮,然后再需要删除的钢筋旁边点上一点,然后从这一点起框选要删除的钢筋即可。

3、其中使用将柱筋平法和识别大样的方法可以看到三维立体钢筋效果,柱筋平法三维显示钢筋的设置:钢筋——钢筋选项——计算设置——柱——柱箍筋显示效果——由二维修改为精细。

最后点击功能菜单栏理的“图形刷新”按钮即可。

五、识别柱筋大样识别柱筋大样前准备:1.先进行柱(暗柱)识别或者先定义好编号.2.转换钢筋描述.3.用缩放图纸功能缩放大样图,如果电子图中尺寸标注用CAD的标注对象,软件可以自动根据标注进行缩放. 识别柱筋大样过程:1.点击“柱截面图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面边线后,右键确认。

点击“钢筋图层”后面的“提取”按钮,在图纸大样中对应点击柱子截面中的钢筋线条,然后右键确认。

点击“标注图层”后面的“提取”按钮,在图纸大样中对应点击柱子的编号和钢筋信息,然后右键确认。

框选要识别的大样图,可以框选一个大样或者一行大样或者整个大样图.,右键确认即可。

2.识别好大样之后,点击\'清除对象\'按钮,可以删除临时实体的柱(暗柱),或者删除自定义属性1为\'临时实体\'的柱(暗柱).六、识别梁体1、图纸导入:在CAD内将一层梁的图纸用“w”命令导出,在斯维尔三维算量软件中将梁图导入。

2、图纸对齐:利用“移动”(快捷键为m)命令(点击移动命令,框选需要移动的梁图纸,点击鼠标右键,指定1轴和A轴的交点,将该交点移动到柱图的1和A的交点即可。

),将梁图与柱图的轴线对齐。

3、梁体识别:点击“识别”菜单下的“识别梁体”命令,点击梁体所在的图层,点击自动识别按钮即可。

七、识别梁筋1、点击“图纸”菜单下的“描述转换”命令,将梁的标注中有“?”的标注转换成字母。

2、点击“识别”菜单下的“识别梁筋”命令,点击自动识别按钮,选择是,再选择是即可。

3、点击“图纸”菜单下的“清空设计图”命令,将设计图清空。

小技巧:识别梁钢筋用自动识别之后,还有发现未能被自动识别出来的梁钢筋,可以选择切换“选梁识别“进行单独识别;如果再不行,可以切换”选梁和文字“进行识别。

对于没有配钢筋,或者对没有CAD电子图,可以选择“梁筋布置”进行手动输入布置即可。

八、手动布置板1、点击“结构”菜单下的“板体布置”命令,新建一块板,指定其相关参数。

(在布置板的时候,点击“视图”菜单下的“构件显示”命令,勾选梁和柱子,其他不打钩,图面上只显示柱子和梁),点击屏幕上方的“智能布置”按钮,在梁围合处的封闭区域内点一点即可。

九、识别板筋1、从CAD内导出板图,在斯维尔三维算量软件中利用“导入设计图”将板图导入,利用“移动”命令将板图与梁柱图对齐。

2、识别板负筋(面筋):点击“识别”菜单下的“识别板筋”命令,会弹出“描述转换”对话框,对板筋描述中的问号进行转换,点击鼠标右键确认,选择“全自动识别板负筋”命令,选择图面上的一根板负筋,点击鼠标右键即可。

3、识别板底筋:点击“识别”菜单下的“识别板筋”命令,点击“框选识别”命令,在“钢筋编号”处点击“省略号按钮”,在钢筋编号中新建一个为“K”的编号,修改其钢筋直径和分布间距。

然后在图面上选择互相交叉的两个板底筋,右击鼠标即可。

十、输出报表:点击菜单栏中“报表”,在弹出下拉菜单中选择“分析”命令,弹出“工程分析对话框”,在对话框中选择输出的“楼层”和“构件”(如全选亦可),点击确定。

稍等片刻,弹出“工程量分析统计对话框”,点击“实物工程量”,即可查看核对明细实物工程量。

点击“查看报表”,可以选择相应的总表和明细表进行输出和打印。

斯维尔三维算量学习笔记-识别建筑图一、剪图:1、双击打开“建筑设计”软件,打开菜单“文件夹”,选择须导入的图纸,点击“打开”来把须导入的张图纸导入在软件里。

然后在”命令行”处输入字母“W”,按下回车键,弹出“写块”对话框,点击“选择对象”前的“X”图标,接着框选图纸(从右下往左上框选),右击鼠标确定。

最后点击在“文件名和路径”后的“…”修改保存路径为桌面,再点击“确定”,则框选的图纸就会保存在电脑桌面上了,退回到“三维算量”界面。

二、导入:1、双击打开“三维算量”,弹出欢迎使用对话框,点击“新建”工程,在弹出的“三维算量”对话框中点击“是”保存工程,弹出“新建工程”对话框,在“新建工程”对话框中输入工程名称,点击打开,即可完成新建工程。

新建工程好,接着弹出工程设置对话框,在计算规则处选择好定额和清单计价方法,点击“完成”即弹出“三维算量”对话框。

2、点击“三维算量”对话框中菜单栏“识别”,在弹出的下拉菜单里选择第一个“导入设计图”命令,弹出“选择插入的电子文档”对话框,选择对话框中的图纸所在位置(如:找到桌面上新块),点击剪出来的图纸,点击打开。

当软件命令行出现“请输入插入点”时,在软件屏幕上适当随意位置左击鼠标,图纸即导入定位在软件屏幕中,(完成图纸导入)。

二、识别:3、点击“三维算量”菜单栏中的“识别”,在弹出的下拉菜单中选择“识别建筑“,稍等图纸的颜色发生改变后,即可完成对建筑图的识别。

三、挂做法: 1、在“三维算量”中选择屏幕菜单栏“构件”,在弹出的下拉菜单中选择第一个“定义编号“命令,点开结构下“柱”前的“+”号,点击随意一个相应编号的柱子,然后点击再右上边的“做法”,右边弹出清单和定额库,选择柱子的相应清单和定额(1、做法保存:点击“定义编号”界面中的“做法保存”按钮,弹出“做法保存”对话框,编辑“做法名称”和“做法描述”,点击“确定“即可;2、如选择保存的做法,则点击“做法选择”按钮,弹出“做法保存”对话框,点击左边的“已有做法名称”栏中构件做法,再点击“确定”按钮即可;3、点击“做法导出”,选择“楼层”和“编号“,可批量给其他楼层和柱子挂接同样的做法);。

相关文档
最新文档
