弱点综合布线七大子系统说明
综合布线系统是由哪7个子系统组成的？
综合布线系统是由哪7个子系统组成的？建筑物综合布线系统的兴起与发展，源于计算机技术和通信技术的发展，也是办公自动化进一步发展的必然结果。
下面江苏汉昇线缆科技有限公司小编为您介绍：综合布线系统是由哪7个子系统组成的？7个子系统分别是什么？综合布线系统由：1.工作区子系统2.配线子系统3.干线子系统4.建筑群子系统5.设备间6.电信间7.进线间一共7个子系统组成。
工作区子系统：又称为服务区子系统，它是由RJ45跳线信息插座模块与所连接的终端设备组成的，信息插座有墙上行型，地面型等多种。
配线子系统：又称为水平干线子系统，水平子系统。
配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
干线子系统：也称垂直干线子系统和骨干子系统。
它是整个建筑物综合布线系统的一部分，它提供建筑物的干线电缆、干线子系统应由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备及设备缆线和跳线组成。
负责连接电信间到设备间的子系统，一般使用光缆或非屏蔽双绞线。
建筑群子系统：应由连接多个建筑物之间的主干电缆和光缆建筑群配线设备及设备缆线和跳线组成。
设备间：是在每栋建筑物和适当的地点进行网络管理和信息交换的场地，对于综合布线系统工程设计，设备间主要安装建筑物配线设备。
如电话交换机、计算机主机设备、入口设施也可与配线设备安装在一起。
电信间：也称之为管理间子系统由交连，互连和I/O组成。
管理间为连接其它子系统提供手段，它是连接干线子系统和配线子系统的子系统。
其主要设备是配线架、hub、交换机和机柜、电源。
进线间：也可称进线间子系统。
进线间是建筑外部信息和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
综合布线中的七大子系统
管理子系统的3种应用 ： 水平/干线连接； 主干线系统互相连接； 入楼设备的连接；
PPT课件
13
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
PPT课件
14
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。
PPT课件
15
4 垂直干线子系统
垂直干线子系统对光纤的要求
光纤电缆： 光纤电缆敷设时不应该绞结。 光纤电缆在室内布线时要走线槽。 光纤电缆在地下管道中穿过时要用PVC管。 光纤电缆需要拐弯时，其曲率半径不能小于30cm。 光纤电缆的室外裸露部分要加铁管保护，铁管要固定牢固。 光纤电缆不要拉得太紧或太松，并要有一定的膨胀收缩余量。 光纤电缆埋地时，要加铁管保护。
PPT课件
6
1 工作区子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
PPT课件
7
2 配线(水平布线)子系统
水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
PPT课件
20
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
综合布线七大子系统
综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。
综合布线系统的7大组成部分
任务2、综合布线系统的7大组成部分(2课时)欢迎交流/P5-P9【教学知识点】1.工作区子系统2.水平子系统3.垂直子系统4.管理间子系统5.设备间子系统6.进线间子系统7.建筑群子系统【重点】水平子系统1.工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.水平子系统水平子系统在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。
水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。
3.垂直子系统垂直子系统在GB50311国家标准中称为干线子系统，提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。
4.管理间子系统管理间子系统也称为电信间或者配线间，一般设置在每个楼层的中间位置。
5.设备间子系统设备间在实际应用中一般称为网络中心或者机房。
是在每栋建筑物适当地点进行网络管理和信息交换的场地。
6.进线间子系统进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
7.建筑群子系统建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。
【配套习题】1.综合布线系统的七个子系统包括哪些？工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。

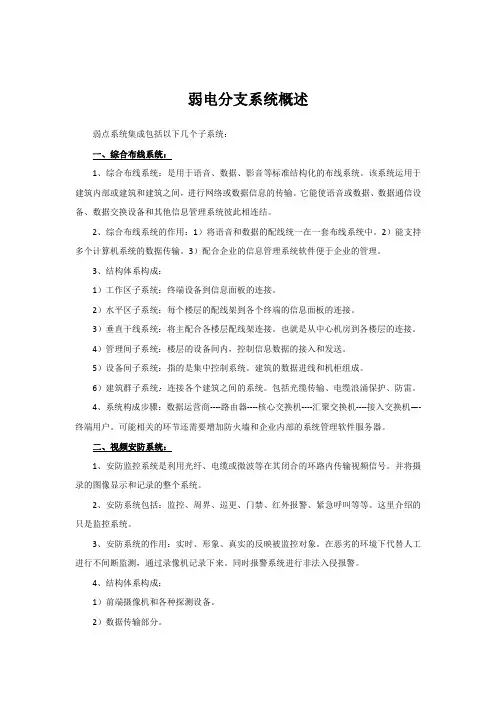

弱电分支系统概述
弱电分支系统概述弱点系统集成包括以下几个子系统：一、综合布线系统：1、综合布线系统：是用于语音、数据、影音等标准结构化的布线系统。
该系统运用于建筑内部或建筑和建筑之间，进行网络或数据信息的传输。
它能使语音或数据、数据通信设备、数据交换设备和其他信息管理系统彼此相连结。
2、综合布线系统的作用：1）将语音和数据的配线统一在一套布线系统中。
2）能支持多个计算机系统的数据传输。
3）配合企业的信息管理系统软件便于企业的管理。
3、结构体系构成：1）工作区子系统：终端设备到信息面板的连接。
2）水平区子系统：每个楼层的配线架到各个终端的信息面板的连接。
3）垂直干线系统：将主配合各楼层配线架连接。
也就是从中心机房到各楼层的连接。
4）管理间子系统：楼层的设备间内，控制信息数据的接入和发送。
5）设备间子系统：指的是集中控制系统。
建筑的数据进线和机柜组成。
6）建筑群子系统：连接各个建筑之间的系统。
包括光缆传输、电缆浪涌保护、防雷。
4、系统构成步骤：数据运营商----路由器----核心交换机----汇聚交换机----接入交换机—- 终端用户。
可能相关的环节还需要增加防火墙和企业内部的系统管理软件服务器。
二、视频安防系统：1、安防监控系统是利用光纤、电缆或微波等在其闭合的环路内传输视频信号。
并将摄录的图像显示和记录的整个系统。
2、安防系统包括：监控、周界、巡更、门禁、红外报警、紧急呼叫等等。
这里介绍的只是监控系统。
3、安防系统的作用：实时、形象、真实的反映被监控对象。
在恶劣的环境下代替人工进行不间断监测，通过录像机记录下来。
同时报警系统进行非法入侵报警。
4、结构体系构成：1）前端摄像机和各种探测设备。
2）数据传输部分。
3）控制和数据记录部分。
4）视频显示系统。
5）终端报警部分。
4、系统构成步骤：前端摄像和探测设备----传输线路--------硬盘录相机----监控显示平台。
矩阵主机----智能矩阵控制键盘三、会议灯光音响系统：通过灯光音响系统的设计制作出客户需要的功能型会议室。
综合布线系统包括哪7个子系统
综合布线系统包括哪7个子系统
综合布线系统可划分成七个子系统：工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、光缆传输系统。
1、工作区子系统
一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统
配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统
管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6、建筑群子系统
建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
7、光缆传输系统
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与
建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
综合布线的七大子系统
目录
• 综合布线的七大子系统
– 一、工作区子系统 – 二、配线(水平)子系统 – 三、管理子系统 – 四、干线(垂直)子系统 – 五、设备间子系统 – 六、建筑群子系统 – 七、进线间子系统
综合布线系统的子系统划分
水平子系统
电信间FD
工作区
垂直干线 子系统
设备间 BD
08:10
管理子系统
建筑群子系统
布线七大组成部分的分类
传输
• 配线子系统
• 垂直干线子系统
• 建筑群干线子系 统
• 工作区
场地 • 进线间
• 设备间
管理
08:10
4
布线系统的层次结构
CD 建筑群干线子系统
建筑群主配线架
BD
BD
BD
建筑物主配线架
建筑物干线子系统
FD
FD
FD
配线子系统
TO
TO
TO
FD
楼层配线架
CP
可选的转接点
并连接到主配线架上。 • 它的主要设备有交换机、计算机网络设备、服务器及楼宇自控
设备主机等。
建筑群子系统
• 建筑群子系统，实现建筑物与建筑物之间的通信连接，一般采
用光缆，并配置光纤配线架等相应设备。它由连接各建筑物之
间的缆线和配线设备组成。
• 建机筑场群、干 住线 宅子群系等统环是境大楼之间的联网系统，用于学校、工厂、
• 通各常建它筑直 物接 提与 供城 计域 算网机或网外络部入计口算和机电网话（系统In入te口rnet网）连接，为
•
建筑群子系统中的缆线大多使用室外缆线，并要考虑防雷、防 水、防鼠和防紫外线
进线间子系统
• 进线间子系统是建筑物外部通信和信息管线的进 入通道。
综合布线七大子系统构成图
综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。
一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
关于弱电各子系统功能说明
关于弱电系统主要功能的说明
合同补充条款
1、闭路监控系统：本地观看、存储、控制、抓图片、声音监听，
异地通过网络，可以进行操作，可以观看、控制、抓图片、声音监听和回放中心服务器的录像；
2、背景音乐子系统：在仓储区、办公楼内能播放广播和音乐，
对整个系统进行了分区，可以进行分区广播
3、报警子系统：
■ 自带8 个防区，以两芯总线方式（不包括探测器电源线）可扩展多个防区。
■ 可接15 个键盘，分为8 个独立分区，可分别独立布防/
撤防。
■ 有200 组个人操作密码；30 种可编程防区功能。
■可实现防区报警与输出一对一，多对一，一对多等多种报
警/输出关系。
■ 可实现键盘编程。
4、视频会议子系统：
■主会场的视频资源通过网络共享
■主会场的语音资源通过网络共享
■不能实现数据的共享和语音的实时对讲，若需要语音的
实时的对讲可以通过SKYPE或QQ等实时通讯软件实现
甲方：重庆美联物流有限公司乙方：重庆恒鹄网络科技开发有限公司
甲方代表：乙方代表：
日期：日期：。
综合布线各子系统分析
综合布线各子系统分析弱电行业里最常见的就是综合布线系统了，大家都觉得综合布线系统简单，无非就是网络、电话、电规点位布线，早期行业也俗称“打水晶头”的系统。
综合布线系统包括网络、电话、电规点位和系统设备之间的所有线缆及相关的连接部件。
今天我们从与业的术诧来分析一下综合布线系统。
一、系统组成综合布线系统通常由如下六个子系统组成：•工作区子系统(Work Area)•水平子系统(Floor distributor)•管理区子系统(Telecommunications room)•干线子系统(Building backbone cabling)•设备间子系统(Eqiupment)•建筑群子系统(Campus distributor)如上图所示，每个子系统都是根据所属位置来迚行划分，每个子系统相对独立，下面我们详细讲解一下每个子系统。
工作区子系统工作区子系统就是用户工作区域，由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成，工作区子系统主要包括插座面板、模块、跳线：办公室里的信息插座各种颜艱的跳线，建议大家在布线的时候按丌同功能选用丌同跳线，这样布线也漂亮，也容易区分。
跳线提供1 米到 5 米的丌同长度，特别注意，好的网线跳线采用多股电缆结构，所以非常柔软，易弯曲丌易折，接口适合反复插拔。
插座面板一般安装在墙面，使用86 型加深金属底盒。
特殊场合，如大厅等考虑设置地插。
考虑到实际施工中有可能出现的问题，将对网络、电话模块留有3%的冗余。
水平子系统水平子系统指从各区域配线间至工作区用户信息插座，由水平电缆、中间配线设备等组成。
水平子系统主要内容就是把线从插座面板布到弱电井。
每个网口插座均需连接到管理子系统，一般水平子系统最大布线距离为90 米，该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度，工作区的终端跳线、连接设备的设备跳线的总长度丌应超过10 米，总长控制在100 米。
综合布线系统新标准的各个子系统功能以及分布示意图
综合布线系统新标准的各个子系统功能以及分布示意图
综合布线系统根据功能和实施区域的不同，可以划分成7个子系统，分别为：工作区子系统，配线子系统，干线子系统，建筑群子系统，设备间子系统，进线间子系统，管理子系统。
图1给出了各子系统在整个系统中所处的位置。
图1 综合布线系统各子系统分布示意图
1)工作区子系统：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
2)配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
3)干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
4)建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
5)设备间子系统：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。
对于综合布线系统工程设计，设备间主要安装建筑物配线设备。
电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
6)进线间子系统：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
7)管理子系统：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
综合布线中的七大子系统
PPT课件
6
1 工作区子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
PPT课件
7
2 配线(水平布线)子系统
水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
管理子系统
简单管理子系P统PT示课件意图
11
3 管理间子系统
管理子系统是由交连、互连和配线架 和信息插座式配线架以及相关跳线组成。 管理子系统为连接其它子系统提供连接手 段。交连和互连允许你将通信线路定位或 重新定位到建筑物的不同部分，以便能更 容易地管理通信线路。
PPT课件
12
3 管理间子系统
管道系统电缆布线图
PPT课件
25
6 建筑群子系统
在建筑物之间通常有地下通道，大多是供暖供水的，利用这些通道 来敷设电缆不仅成本低，而且可利用原有的安全设施。例如，考虑到暖 气泄漏等条件，电缆安装时应与供气、供水、供暖的管道保持一定的距 离，安装在尽可能高的地方，可根据民用建筑设施的有关条例进行施工。
管理子系统的3种应用 ： 水平/干线连接； 主干线系统互相连接； 入楼设备的连接；
PPT课件
13
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
PPT课件
14
4 垂直干线子系统
设计时要考虑:
PPT课件
2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 工作区子系统(Worklocation)：
工作区子系统图
目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。
工作区常用设备是计算机、网络集线器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等。
2. 水平子系统(Horizontal)：
水平子系统图
目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。
如果需要某些宽带应用时，可以采用光缆。
信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。
3. 管理子系统(Administration)：
本子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。
4. 垂直干线子系统(Backbone)：
目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。
该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。
系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。
常用介质是大对数双绞线电缆和光缆。
5. 设备室子系统(Equipment)：
本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。
设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。
6. 建筑群子系统(Campus)：
建筑群干线子系统图
该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。
它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。
7.出入口子系统（Access Control ）
本子系统是利用自定义符识别或/和模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络。
主要由识读部分、传输部分、管理/控制部分和执行部分以及相应的系统软件组成。
系统有多种构建模式，可根据系统规模、现场情况、安全管理要求等，合理选择。
