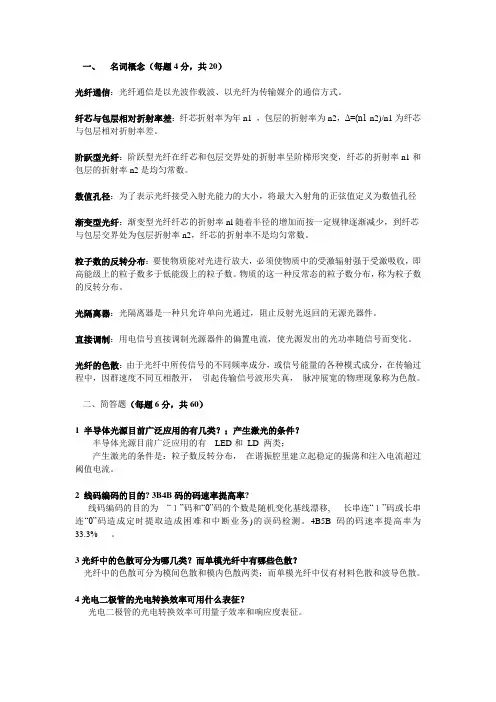

复习
6、已知某光纤通信系统的光纤损耗为 0.5dB/km ，全 程光纤平均接头损耗为 0.1dB/km ，光源 入纤功率为— 5dBm ，光接收机灵敏度为 0.1 μ W ， 系统富余度为 8dB ，试求最大中继传输距离。
返回主目录
复习
7、已知一光纤通信系统的接收机灵敏度为-35 dBm， 光纤损耗为0.34 dB/km，全程光纤平均接头损耗为 0.05 dB/km。设计要求系统富裕度为6 dB，无中继传 输距离为80 km。试问在选用光发射机时，其平均发 送功率最小应为多少？
返回主目录
复习
1、均匀光纤，若n１＝1.5，λ０＝1.3μm，试计算：
（1）若Δ＝0.25，为了保证单模传输，其纤芯半径应 取多大？ （2）若取a＝5μm，为了保证单模传输，Δ应取多大？
返回主目录
复习
2、已知阶跃型光纤的n1=1.5，△=0.5％，工作波长 λ=1.3μm光纤中的导模数量M=2。 求：(1)光纤的数值孔径NA。 (2)纤芯和包层分界面上的全反射临界角θc。 (3)光纤的纤芯半径a。
返回主目录
复习
8、43. 一光纤通信系统的光纤损耗为 0.35 dB/km ， 光发射机的平均发送光功率为 -1 dBm ，全程光纤平 均接头损耗为 0.05 dB/km 。设计要求系统富裕度为 6 dB ，无中继传输距离为 70 km 。 求：（ 1 ）满足上述要求，光接收机灵敏度至少应取 多少？ （ 2 ）若要求系统允许的最大接收功率为－ 10 dBm ， 则光接收机的动态范围至少应取多少？
返回主目录
复习
3、阶跃型光纤中，已知纤芯折射率n1=1.5，相对折 射率差Δ=0.01，纤芯半径a=8 μm，工作波长λ=1.31 μm。 求：(1)光纤中传输的总导模数有多少? (2)若要实现单模传输，则纤芯半径应如何选择?
返回主目录
复习
4、阶跃型光纤中，已知纤芯折射率 n 1 =1.51 ， n 2 ＝ 1.49 ，纤芯半径 a ＝ 4 μ m ，工作波长 λ＝ 1.31 μ m 。 求：（ 1 ）相对折射率差； （ 2 ）光纤中传输的模式数量； （ 3 ）每公里长度光纤的模式色散。
返回主目录
复习
6、已知某光纤通信系统的光纤损耗为 0.5dB/km ，全 程光纤平均接头损耗为 0.1dB/km ，光源 入纤功率为— 5dBm ，光接收机灵敏度为 0.1 μ W ， 系统富余度为 8dB ，试求最大中继传输距离。
返回主目录
复习
7、已知一光纤通信系统的接收机灵敏度为-35 dBm， 光纤损耗为0.34 dB/km，全程光纤平均接头损耗为 0.05 dB/km。设计要求系统富裕度为6 dB，无中继传 输距离为80 km。试问在选用光发射机时，其平均发 送功率最小应为多少？
返回主目录
复习
1、均匀光纤，若n１＝1.5，λ０＝1.3μm，试计算：
（1）若Δ＝0.25，为了保证单模传输，其纤芯半径应 取多大？ （2）若取a＝5μm，为了保证单模传输，Δ应取多大？
返回主目录
复习
2、已知阶跃型光纤的n1=1.5，△=0.5％，工作波长 λ=1.3μm光纤中的导模数量M=2。 求：(1)光纤的数值孔径NA。 (2)纤芯和包层分界面上的全反射临界角θc。 (3)光纤的纤芯半径a。
返回主目录
复习
8、43. 一光纤通信系统的光纤损耗为 0.35 dB/km ， 光发射机的平均发送光功率为 -1 dBm ，全程光纤平 均接头损耗为 0.05 dB/km 。设计要求系统富裕度为 6 dB ，无中继传输距离为 70 km 。 求：（ 1 ）满足上述要求，光接收机灵敏度至少应取 多少？ （ 2 ）若要求系统允许的最大接收功率为－ 10 dBm ， 则光接收机的动态范围至少应取多少？
返回主目录
复习
3、阶跃型光纤中，已知纤芯折射率n1=1.5，相对折 射率差Δ=0.01，纤芯半径a=8 μm，工作波长λ=1.31 μm。 求：(1)光纤中传输的总导模数有多少? (2)若要实现单模传输，则纤芯半径应如何选择?
返回主目录
复习
4、阶跃型光纤中，已知纤芯折射率 n 1 =1.51 ， n 2 ＝ 1.49 ，纤芯半径 a ＝ 4 μ m ，工作波长 λ＝ 1.31 μ m 。 求：（ 1 ）相对折射率差； （ 2 ）光纤中传输的模式数量； （ 3 ）每公里长度光纤的模式色散。
