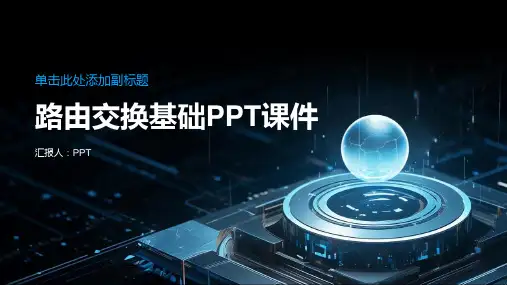

《路由交换基础》课件
交换表：存储交换信息 的数据库，用于指导数
据包的转发
交换协议：用于建立和 维护交换表的协议，如
STP、VLAN等
路由交换在网络中的作用
连接不同网络： 将不同网络连接 在一起，实现数 据传输
路径选择：根据 网络拓扑和流量 情况，选择最佳 路径进行数据传 输
流量控制：控制 网络流量，避免 网络拥塞，提高 网络性能
路由交换的管理工具与技术
路由交换的故障排除与维护
故障排除：检查网络连接、设备 状态、配置错误等
故障处理：记录故障现象、分析 原因、采取措施等
添加标题
添加标题
添加标题
添加标题
维护方法：定期备份数据、更新 软件、检查硬件等
安全措施：设置访问控制、加密 传输、防病毒等
07
总结与展望
路由交换技术的总结与评价
动态路由交换
动态路由协议：RIP、OSPF、IS-IS、BGP等 动态路由更新：定期或不定期更新路由表 动态路由选择：根据网络拓扑和流量情况选择最佳路径 动态路由适应性：能够适应网络拓扑和流量变化，提高网络性能和可靠性
路由交换的比较与选择
路由协议：RIP、OSPF、 BGP等
交换协议：STP、RSTP、 MSTP等
5G技术的发展：5G技 术的普及将推动路由交 换技术的发展，实现更 加高速、低延迟的网络 传输。
物联网技术的发展：物 联网技术的普及将推动 路由交换技术的发展， 实现更加智能化、自动 化的网络管理。
人工智能技术的发展： 人工智能技术的发展将 推动路由交换技术的发 展，实现更加智能化、 自动化的网络管理。
感谢观看
汇报人：PPT
缺点：配置复杂、对网络规模有 限制
05
路由交换的配置
路由与交换技术课件下载
课程安排－ 课程安排－2
TCP/IP协议概述 静态路由 动态路由选择协议 内部路由选择协议
路由选择信息协议RIP 开放最短路径优先协议OSPF
路由控制和互操作性
路由重新分配 缺省路由和按需路由选择 路由过滤以及映射
4
课堂内容
CIDR：VLSM NAT IPv6 ARP 常用网络命令
5
IPv4------IPv6
考核标准
期末考试（闭卷） 期末考试（闭卷） - 70% 平时作业 - 20% 课堂表现、 课堂表现、出席率等 - 10%
点名缺席3 点名缺席3次以上不许考试 点名作弊双方都不许考试（如替人答到、签名） 点名作弊双方都不许考试（如替人答到、签名）
presentation - extra bonus!
3
ARP高速缓存 高速缓存
问题：发送端往往有多个IP数据报发送到同一个目的端。如果 对发送到同一个主机或路由器的每一个数据报都使用ARP，势 必会带来较大的开销。广播ARP请求不仅要耗费带宽，而且使 得本地网络中的每台主机都要处理该广播帧，或忽略或给出响 应帧。 。
ARP高速缓存 高速缓存
可以使用ARP高速缓存表解决这个问题。 每个主机或路由器上都有一个 ARP 高速缓存表。这个高速缓存 表存放最近 Internet 地址到硬件地址之间的映射记录。高速缓 存表中每一项的生存时间有限，起始时间从被创建时开始算起。
寻路按地址最 长匹配原则
安全性 IPv4/IPv6过渡机制
6
思考题
请问接口上配置IP地址192.168.147.95，掩码 255.255.255.224，会有问题吗？如果有，问 题是什么？若在接口上配置IP地址 192.168.147.35 192.168.147.35，掩码同样为 255.255.255.224呢？

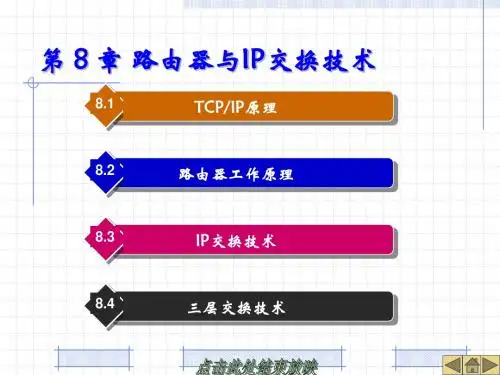

第 8 章 路由器与IP交换技术(最后版本)-交换技术课件
差错控制 流量控制 分段和重装 复用和分用 连接建立和释放
2．TCP/IP分层模型
TCP/IP仍采用分层体系结构，它与开 放系统互连OSI模型的层次结构相似，它 可分为4层，由低到高依次为：网络接口层、 网际层（即IP层）、传输层（即TCP层） 和应用层。
（1）第1层——网络接口层 （2）第2层——网际层（IP层）
子网掩码不能单独存在，它必须结合 IP地址一起使用。 子网掩码只有一个作用，就是将某个 IP地址划分成网络地址和主机地址两部分。
子网掩码的设定必须遵循一定的规则。 与IP地址相同，子网掩码的长度也是 32位，左边是网络位，用二进制数字1表示； 右边是主机位，用二进制数字0表示。
只有通过子网掩码，才能表明一台主 机所在的子网与其他子网的关系，使网络 正常工作。
表8-1
网 络 类 型
A类 B类 C类 D类 E类 特征地址位 0×××××××B 10××××××B 110×××××B 1110××××B 1111××××B
IP地址分类
开 始 地 址 0.0.0.0 128.0.0.0 192.0.0.0 224.0.0.0 240.0.0.0 结 束 地 址 127.255.255.255 191.255.255.255 223.255.255.255 239. 255.255.255 255.255.255.255
FTP文件传输协议
HTTP超文本传输协议 DNS域名服务系统 TELNET虚拟终端服务 SMTP简单邮件传输协议 NFS网络文件系统 RIP路由信息协议
IP协议概述-封装
数据的封装
Application Presentation Session Transport Network Datalink
路由与交换技术.正式版PPT文档
向谁传送，传送什么，何时传送 RTA(config)#router bgp 100 路由选择协议要通告哪些网络，并启用相应的接口参与动态路由 每个路由器都被分配一个唯一的32位的路由器标识符RID（Route ID）。 Router(config)#router rip 在标识OSPF的进程后，再标识想要进行OSPF通信的接口， 及路由器所在的区域。 用来描述本地LSDB的情况。 （2）NAT将数据包中的端口号和专用的IP地址换成它自己的端口号和公用的IP地址，然后将数据包发给外部网络的目的主机，同时记 录一个跟踪信息在映像表中，以便向客户机发送回答信息。 这样一个要发送区域间分组的路由器就可选择一个去往主干的最佳出口路由器。
Lan交换机工作方式
❖ 直通式（Cut Through）方式在输入端口检测到一个数据包后，只检查其 包头，取出目的地址，通过内部的地址表确定相应的输出端口，然后把 数据包转发到输出端口．这样就完成了交换。因为它只检查数据包的包 头（通常只检查14个字节）。
Lan交换机工作方式
Switch3550(config)#ip routing
Lan交换机工作方式
❖ 无碎片直通（Fragment Free Cut Through）是介于直通式和存储转发式 之间的一种解决方案，它检查数据包的长度是否够64 Bytes（512bit） 如果小于64 Bytes，说明该包是碎片（即在信息发送过程中由于冲突而 产生的残缺不全的帧），则丢弃该包，如果大于64 Bytes，则发送该包。 该方式的数据处理速度比存储转发方式快，但比直通式慢。
生成树协议(802.1D)的目的是在保证提供冗余链路的前提下避免产生环 路。
如何实现？ 交换机必须能够相互了解它们之间的连接情况，为了让其他的交换机知道 它的存在，每台交换机向网络中发送BPDU(Bridge protocol data unit) 的数据帧，如果某台交换机能够从两条或多条链路上收到同一台交换机的 BPDU，则说明它们之间存在着冗余路径，就会产生环路。当存在环路时， 交换机则使用生成树算法选择一条链路传递数据，并把某些相关的端口置 于阻塞(Blocking)状态以将其他的链路虚拟地断开，一旦当前正在使用的 链路出现故障，就会把某个阻塞的端口打开以接替原来的链路工作。
Lan交换机工作方式
❖ 直通式（Cut Through）方式在输入端口检测到一个数据包后，只检查其 包头，取出目的地址，通过内部的地址表确定相应的输出端口，然后把 数据包转发到输出端口．这样就完成了交换。因为它只检查数据包的包 头（通常只检查14个字节）。
Lan交换机工作方式
Switch3550(config)#ip routing
Lan交换机工作方式
❖ 无碎片直通（Fragment Free Cut Through）是介于直通式和存储转发式 之间的一种解决方案，它检查数据包的长度是否够64 Bytes（512bit） 如果小于64 Bytes，说明该包是碎片（即在信息发送过程中由于冲突而 产生的残缺不全的帧），则丢弃该包，如果大于64 Bytes，则发送该包。 该方式的数据处理速度比存储转发方式快，但比直通式慢。
生成树协议(802.1D)的目的是在保证提供冗余链路的前提下避免产生环 路。
如何实现？ 交换机必须能够相互了解它们之间的连接情况，为了让其他的交换机知道 它的存在，每台交换机向网络中发送BPDU(Bridge protocol data unit) 的数据帧，如果某台交换机能够从两条或多条链路上收到同一台交换机的 BPDU，则说明它们之间存在着冗余路径，就会产生环路。当存在环路时， 交换机则使用生成树算法选择一条链路传递数据，并把某些相关的端口置 于阻塞(Blocking)状态以将其他的链路虚拟地断开，一旦当前正在使用的 链路出现故障，就会把某个阻塞的端口打开以接替原来的链路工作。

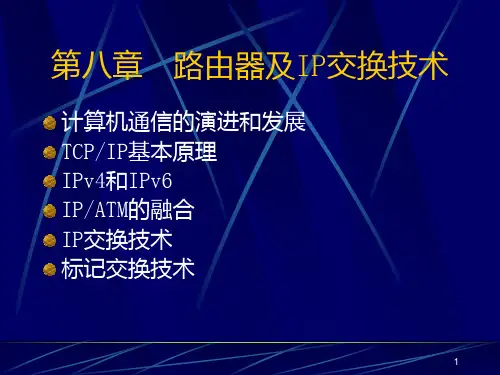

8 路由器及IP交换技术PPT课件
简单邮件传送协议（Simple Mail Transfer Protocol） 电子邮件地址：收信人邮箱名@邮箱所在主机 域名 当发送电子邮件时，邮件传输程序只使用地址 的后一部分，即目的主机的域名，只有邮件到 达目的主机后，接收方计算机服务器才根据地 址的前一部分，将邮件送往收件人的邮箱。
16
8.2.6 SMTP
37
8.4.2 LANE
当某个LEC A要向另一个LEC B传送数据 时，由LEC A向LES发送LANE地址解析 协议(LANE-ARP)消息，以得到LEC B的 ATM地址。LEC A得到LEC B的ATM地址 后，就可以在其间建立VCC并传送数据。 如果LES不能完成所要求的地址解析， LEC A要向BUS求助，由BUS将请求消 息向所有的LEC广播。
31
32
8.4.1 Classical IPOA
LIS的成员要在ATM ARS中进行登记，LIS成员 可从ARS获得其它成员的IP地址，并可请求 ARS将IP地址映射为ATM地址。一旦获得对方 的ATM地址．即可与该成员建立SVC连接。 属于不同LIS的成员之间的分组传送要通过路 由器的转发，采用下一跳解析协议(Next Hop Resolution Protocol－NHRP)。
12
8.2.4 TCP协议
13
8.2.5 用户数据报协议(UDP)
UDP提供无连接的数据报服务,广泛用于倾向直 接使用数据报服务的应用程序。 UDP处理开销很小，由于简单,它很适合那些不 需要TCP全部特性的应用。 UDP不提供有保证的数据传送, 也不保证数据 的传输顺序。
14
15
8.2.6 SMTP
通信的三个阶段： （1）连接建立：在发送主机的SMTP客户
16
8.2.6 SMTP
37
8.4.2 LANE
当某个LEC A要向另一个LEC B传送数据 时，由LEC A向LES发送LANE地址解析 协议(LANE-ARP)消息，以得到LEC B的 ATM地址。LEC A得到LEC B的ATM地址 后，就可以在其间建立VCC并传送数据。 如果LES不能完成所要求的地址解析， LEC A要向BUS求助，由BUS将请求消 息向所有的LEC广播。
31
32
8.4.1 Classical IPOA
LIS的成员要在ATM ARS中进行登记，LIS成员 可从ARS获得其它成员的IP地址，并可请求 ARS将IP地址映射为ATM地址。一旦获得对方 的ATM地址．即可与该成员建立SVC连接。 属于不同LIS的成员之间的分组传送要通过路 由器的转发，采用下一跳解析协议(Next Hop Resolution Protocol－NHRP)。
12
8.2.4 TCP协议
13
8.2.5 用户数据报协议(UDP)
UDP提供无连接的数据报服务,广泛用于倾向直 接使用数据报服务的应用程序。 UDP处理开销很小，由于简单,它很适合那些不 需要TCP全部特性的应用。 UDP不提供有保证的数据传送, 也不保证数据 的传输顺序。
14
15
8.2.6 SMTP
通信的三个阶段： （1）连接建立：在发送主机的SMTP客户

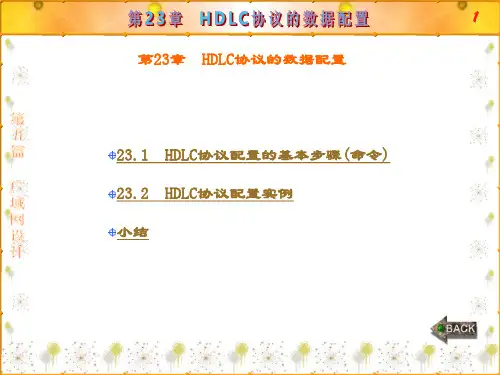

精品课件-路由交换技术与应用-第23章
1 第23章 HDLC协议的数据配置
23.1 HDLC协议配置的基本步骤(命令) 23.2 HDLC协议配置实例 小结
2
主要内容： HDLC协议配置的基本步骤(命令) HDLC协议配置实例
3
23.1 HDLC协议配置的基本步骤(命令)
HDLC协议配置的基本步骤(命令)如下： (1) 选择要配置的接口并进入接口配置模式： interface <interface-name> (2) 为接口配置帧中继封装： encapsulation hdlc (3) 在接口配置模式下，配置接口的IP地址： ip address <ip-addr> <net-mask> [<broadcast-addr>] [secondary]
7
小结
本章主要讲述了： (1) HDLC协议配置的基本步骤； (2) HDLC在实际的广域网中的应用(配置实例)。
8
每一种知识都需要努力， 都需要付出，感谢支持！
9
知识就是力量，感谢支持 ！
10
----谢谢大家！！
4 23.2 HDLC协议配置实例 如图23-1所示，GAR1和GAR2通过E1接口相连，封装HDLC。
5 图23-1 HDLC协议的配置实例
6
GAR1的配置(GAR2的配置和GAR1的配置相同)： ZXR10_R1(config)# interface ce1_1/1.1 ZXR10_R1(config-if)# encapsulation hdlc ZXR10_R1(config-if)#ip address 192.168.1.1 255.255.255.0
23.1 HDLC协议配置的基本步骤(命令) 23.2 HDLC协议配置实例 小结
2
主要内容： HDLC协议配置的基本步骤(命令) HDLC协议配置实例
3
23.1 HDLC协议配置的基本步骤(命令)
HDLC协议配置的基本步骤(命令)如下： (1) 选择要配置的接口并进入接口配置模式： interface <interface-name> (2) 为接口配置帧中继封装： encapsulation hdlc (3) 在接口配置模式下，配置接口的IP地址： ip address <ip-addr> <net-mask> [<broadcast-addr>] [secondary]
7
小结
本章主要讲述了： (1) HDLC协议配置的基本步骤； (2) HDLC在实际的广域网中的应用(配置实例)。
8
每一种知识都需要努力， 都需要付出，感谢支持！
9
知识就是力量，感谢支持 ！
10
----谢谢大家！！
4 23.2 HDLC协议配置实例 如图23-1所示，GAR1和GAR2通过E1接口相连，封装HDLC。
5 图23-1 HDLC协议的配置实例
6
GAR1的配置(GAR2的配置和GAR1的配置相同)： ZXR10_R1(config)# interface ce1_1/1.1 ZXR10_R1(config-if)# encapsulation hdlc ZXR10_R1(config-if)#ip address 192.168.1.1 255.255.255.0
《交换机和路由器》PPT课件
6.2.2 IP数据报的格式
一个IP数据报由首部和数据两部分组成。首部的前一部分长度是 固定的20个字节，后一部分的长度则是可变长度。首部各字段： 版本：占4 bit，指IP协议的版本。通信双方使用的IP协议的版本 必须一致。目前使用的IP协议版本为4 (IP version 4)。 首部长度：占4 bit，可表示的最大数值是15个单位(一个单位为4 字节)，因此IP的首部长度的最大值是60字节。当IP分组的首部长度 不是4字节的整数倍时，必须利用最后一个填充字段加以填充。最常 用的首部长度就是20字节。
Control Message Protocol)
6.2.1 IP地址及其转换
IP地址就是给每个连接在因特网上的主机分配一个在全世界范围 是唯一的32 bit的标识符。IP地址由因特网名字与号码指派公司 ICANN进行统一分配。
已有网络设备的物理地址（网卡地址，MAC地址）作为最底层通信 地址，为何还要IP地址：
0001 1001 (25)
0001 0000 (16) 1110 0000 (224) 000
0 0000
0011 0011 (51) 0000 0000 (0)
0011 0011 (51)
主机号的前八位组的头3比特用于子网号,后面13比特为主机号。 这样可配置8个子网，子网号分别为 ：
00000000(0)，00100000(32)，01000000(64)，01100000(96) 10000000(128)，10100000(156)，11000000(192)，11100000(224) 第三个八位组头三位变化产生的8种组合，
④ 最重要的是：IP地址实际上是一种组织网络的方式，与物理地址 的作用(区别不同的硬件设备)完全无关。
《路由与交换技术》课件——第六章：交换技术
② 转发/ 过滤决定：当在某个接口上收到帧时，交换机就查看其目的硬件地址 ，并在MAC数据库中找到其外出的接口。帧只被转发到指定的目的端口。
③ 避免环路：如果为了提供冗余而在交换机之间创建了多个连接，网络中就 可能产生环路。在提供冗余的同时，可使用生成树协议(Spanning Tree Protocol，STP)来防止产生网络环路。
6.1.2 转发/过滤决定
• 当帧到达交换机接口时，交换机就将其目的地址与转发/过滤MAC数据库中的地址 进行比较。如果目的硬件地址是已知的且已列在数据库中，帧就只被发送到正确 的外出接口。交换机不会将帧送往除了目的地接口之外的任何其他接口，这样就 保留了在其他网段上的带宽，这种方式称为帧过滤。
• 如果目的硬件地址没有被列在MAC数据库中，帧就被广播到除了发送帧的接口之外 的所有其他活动的接口。如果某台设备响应了此广播，MAC数据库就会用此设备的 接口地址(位置)进行更新。
18
6.2.3 生成树端口状态
阻塞(Blocking):被阻塞的端口将不能转发帧，它只监听BPDU。设置阻塞状态的意图是防 止使用有环路的路径。当交换机加电时，默认情况下所有的端口都处于阻塞状态。 侦听( L i s t e n i n g ) : 端口都侦听BPDU，以确信在传送数据帧之前，在网络上没有环路产生。 处在侦听状态的端口，在没有形成MAC地址表时，就准备转发数据帧。 学习(Learning):交换机端口侦听BPDU，并学习交换式网络中的所有路径。处在学习状态 的端口形成了MAC地址表，但不能转发数据帧。转发延迟意味着将端口从侦听状态转换 到学习状态所花费的时间，默认时设置为15秒，可以用命令show spanning-tree显示出来。 转发(Forwarding):在桥接的端口上，处在转发状态的端口发送并接收所有的数据帧。如 果在学习状态结束时，端口仍然是指定端口或根端口，它就进入转发状态。 禁用(Disabled):从管理上讲，处于禁用状态的端口不能参与帧的转发或形成STP。处于禁 用状态下，端口实质上是不工作的。
③ 避免环路：如果为了提供冗余而在交换机之间创建了多个连接，网络中就 可能产生环路。在提供冗余的同时，可使用生成树协议(Spanning Tree Protocol，STP)来防止产生网络环路。
6.1.2 转发/过滤决定
• 当帧到达交换机接口时，交换机就将其目的地址与转发/过滤MAC数据库中的地址 进行比较。如果目的硬件地址是已知的且已列在数据库中，帧就只被发送到正确 的外出接口。交换机不会将帧送往除了目的地接口之外的任何其他接口，这样就 保留了在其他网段上的带宽，这种方式称为帧过滤。
• 如果目的硬件地址没有被列在MAC数据库中，帧就被广播到除了发送帧的接口之外 的所有其他活动的接口。如果某台设备响应了此广播，MAC数据库就会用此设备的 接口地址(位置)进行更新。
18
6.2.3 生成树端口状态
阻塞(Blocking):被阻塞的端口将不能转发帧，它只监听BPDU。设置阻塞状态的意图是防 止使用有环路的路径。当交换机加电时，默认情况下所有的端口都处于阻塞状态。 侦听( L i s t e n i n g ) : 端口都侦听BPDU，以确信在传送数据帧之前，在网络上没有环路产生。 处在侦听状态的端口，在没有形成MAC地址表时，就准备转发数据帧。 学习(Learning):交换机端口侦听BPDU，并学习交换式网络中的所有路径。处在学习状态 的端口形成了MAC地址表，但不能转发数据帧。转发延迟意味着将端口从侦听状态转换 到学习状态所花费的时间，默认时设置为15秒，可以用命令show spanning-tree显示出来。 转发(Forwarding):在桥接的端口上，处在转发状态的端口发送并接收所有的数据帧。如 果在学习状态结束时，端口仍然是指定端口或根端口，它就进入转发状态。 禁用(Disabled):从管理上讲，处于禁用状态的端口不能参与帧的转发或形成STP。处于禁 用状态下，端口实质上是不工作的。
第十二讲路由器及交换最全PPT
包数据
PAD（填塞域）和AAL-5的尾
流类型1的封装
保留 TOS
总长度
标识
标志(Flag) 偏移(Offset)
保留 协议
检查和
包数据
PAD（填塞域）和AAL-5的尾
流类型2的封装
图8.24 IFMP包的封装
8.5 标记交换技术
标记交换(Tag Switching)，是Cisco公司推出的 基于传统路由器的ATM承载IP技术。
标记交换也是IP路由和ATM交换相结合的产物， 只是出发点不同而已。
IP交换机构成及工作原理
Router
IP routing 软件
Router
IP routing 软件
hop-by-hop 路由
(a) 传统路由器的数据转发方式
hop-by-hop 路由（A）
＋
直接路由（B）
IP routing 软件
ATM 交换矩阵
（A） （B）
IP routing 软件
ATM 交换矩阵
连接管理消息，建立和删除连接。 端口管理消息，复位、激活、停止和换回交换
端口等操作。 统计消息，查询每个VC、端口的性能数据。 事件消息，允许特殊事件向控制器发出告警。
2. IFMP协议
Iplison流管理协议，实现邻接的IP交换控 制器、IP交换网关/网卡之间请求分配一 个新的VPI/VCI的控制操作。
也不受限于使用ATM技术。
流类型2允许加入业务区分，支持基于流 上、下游均为某个流作完标记后，该流便以直接交换方式穿过交换机。
IP交换机构成及工作原理 IFMP协议中定义了两种流类型：类型1是端口对流类型；
的防火墙安全特性。 下游节点标记分配，下游分配，通知上游；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由与ห้องสมุดไป่ตู้换技术课件下载
