电磁阀基本知识
电磁阀基本知识
VQZ1/2/300系列
VS3115/3110系列
VS3135/3145系列
5通方向控制阀
橡胶密封阀 金属密封阀 气控阀
Cv 0.3 ~1.2 直接配管型 底座配管型
Cv 0.15 直动截止 直接配管型 底座配管型
Cv 0.9 ~10.6 底座配管型
Cv 0.15 ~0.8 直接配管型 底座配管型 两种密封都有
选型的步骤
步骤五
阀的连接方式选择
管式；版式；集装式
步骤六
电气规格的选择 电源种类： 交流AC：行程大时吸力较大，动铁芯不能吸合时，易烧毁线圈， 易发生蜂鸣声； 直流DC：行程大时吸力较小，行程小吸力大，动铁芯不能吸合时， 不会烧毁线圈，无蜂鸣声； 电压大小： 交流AC：220、110、240、200、100、48、24、12（V）
A
B
R
P
2位3通 常通（NO）
EA P EB 3位5通中间排气式
电磁阀的演变历程
１９７０ １９８０ 先导式电磁阀 直动式电磁阀 小型化 １９９０ ２０００ 先导式超小型电磁阀 超小型化（省空间）
省电力化
寿命 万回 １０００
寿命 ３０００万回 寿命
高频度・长寿命化
省电力化
２亿回(金属密封) ５０００万回(橡胶密封)
电磁头的蜂鸣
· 交流电磁头因为吸力以50Hz的频率变化,衔铁振动,发出蜂鸣声
在衔铁的吸合面上设立分磁环,使磁通产生时差,减少振动,降低 蜂鸣声
· 直流电磁头无蜂鸣现象
电磁头的吸力特性
AC电磁头和DC电磁头的吸力特性类似
行程越小，吸力就越大 提高电压，吸力变大；降低电压，吸力变小
电磁头的电流特性
电磁阀接线图及原理图
电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。
本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。
一、电磁阀的接线图。
电磁阀的接线图通常由控制端子、电源端子和工作端子组成。
控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。
在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。
下面以常见的两种电磁阀为例，介绍它们的接线图。
1. 单通电磁阀接线图。
单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。
其接线图如下：（图1 单通电磁阀接线图）。
在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。
电源端子接入电源，工作端子接入被控制的设备。
通过这样的接线方式，可以实现对液体或气体的精确控制。
2. 双通电磁阀接线图。
双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。
其接线图如下：（图2 双通电磁阀接线图）。
在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。
电源端子接入电源，工作端子则分别接入两路被控制的设备。
通过这样的接线方式，可以实现对两路液体或气体的独立控制。
二、电磁阀的原理图。
电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。
通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。
（图3 电磁阀原理图）。
在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。
当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。
当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。
通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。
总结。
本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。
怎样辨别电磁阀是几位几通的知识讲解
怎样辨别电磁阀是几
位几通的
怎样辨别电磁阀是几位几通的？？？
jy01764257|十级
简单来说就是看口，上面有几个口就是几通，位数要看看阀上面有没有原理图，如果有就看原理图有几个方块就是几位，方块上表几个字母就是几通，如果没有原理图一般2通和3通阀就两位，4、5通阀才有三位的情况。
附图是电磁阀原理图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
从电磁阀职能符号即可看出：方格数为工作位数、每一个方格内线段与方格的交点数称为“通”。
再就是看电磁阀外观，阀体两端都有电磁阀的是三位电磁换向阀，阀体只有一端有电磁阀的是两位电磁换向阀。
如图所示：
a)、b)二位三通电磁换向阀 c)、d)三位四通电磁换向阀
1-衔铁 2-推杆 3-阀芯 4-弹簧。

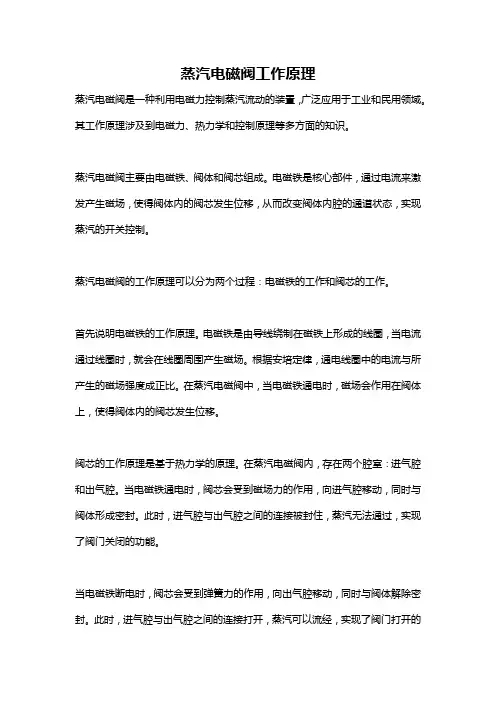

蒸汽电磁阀工作原理
蒸汽电磁阀工作原理蒸汽电磁阀是一种利用电磁力控制蒸汽流动的装置，广泛应用于工业和民用领域。
其工作原理涉及到电磁力、热力学和控制原理等多方面的知识。
蒸汽电磁阀主要由电磁铁、阀体和阀芯组成。
电磁铁是核心部件，通过电流来激发产生磁场，使得阀体内的阀芯发生位移，从而改变阀体内腔的通道状态，实现蒸汽的开关控制。
蒸汽电磁阀的工作原理可以分为两个过程：电磁铁的工作和阀芯的工作。
首先说明电磁铁的工作原理。
电磁铁是由导线绕制在磁铁上形成的线圈，当电流通过线圈时，就会在线圈周围产生磁场。
根据安培定律，通电线圈中的电流与所产生的磁场强度成正比。
在蒸汽电磁阀中，当电磁铁通电时，磁场会作用在阀体上，使得阀体内的阀芯发生位移。
阀芯的工作原理是基于热力学的原理。
在蒸汽电磁阀内，存在两个腔室：进气腔和出气腔。
当电磁铁通电时，阀芯会受到磁场力的作用，向进气腔移动，同时与阀体形成密封。
此时，进气腔与出气腔之间的连接被封住，蒸汽无法通过，实现了阀门关闭的功能。
当电磁铁断电时，阀芯会受到弹簧力的作用，向出气腔移动，同时与阀体解除密封。
此时，进气腔与出气腔之间的连接打开，蒸汽可以流经，实现了阀门打开的功能。
通过控制电磁铁通电和断电的方式，可以实现对蒸汽电磁阀的开关控制。
通电时蒸汽电磁阀关闭，断电时蒸汽电磁阀打开。
除了基本的开关控制，蒸汽电磁阀还可以根据需要进行流量控制和压力控制。
在流量控制中，通过控制阀芯的位移来控制流经阀门的蒸汽量。
在压力控制中，通过改变阀芯与阀座之间的密封程度，调节进气腔与出气腔之间的压力差，从而实现对蒸汽的压力控制。
蒸汽电磁阀的优点是结构简单、灵活可靠、响应速度快。
它广泛应用于汽车、机械、石油、化工、冶金、电力等领域，用于控制蒸汽的开启、关闭和调节。
总之，蒸汽电磁阀利用电磁力和热力学原理，通过控制电磁铁的通电和断电来控制阀芯的位移，从而实现对蒸汽的开关、流量和压力的控制。
它的工作原理相对简单，但应用广泛，为工业和民用领域提供了可靠的控制手段。
气动电磁阀的工作原理
气动电磁阀的工作原理气动电磁阀的工作原理是指通过气动力和电磁力的相互作用，控制阀门的开关状态。
下面将详细介绍气动电磁阀的工作原理及其相关知识。
一、气动电磁阀的基本结构气动电磁阀由电磁铁和气阀两部分组成。
电磁铁包括线圈、铁芯和阀芯，气阀包括阀体、阀座和阀盖。
当电磁铁通电时，产生磁场，吸引阀芯与阀座之间的间隙，从而使气阀开启或关闭。
二、气动电磁阀的工作原理1. 开启状态：当电磁铁通电时，电流通过线圈产生磁场，使铁芯受到吸引力，阀芯随之向下移动，与阀座之间的间隙减小，气阀打开，气体从进气口进入阀体，通过阀座和阀芯的通道，最终流出阀体的出口。
这样，气动电磁阀处于开启状态。
2. 关闭状态：当电磁铁断电时，磁场消失，铁芯失去吸引力，弹簧的作用下，阀芯回到初始位置，与阀座之间的间隙增大，气阀关闭。
此时，进气口与出口之间的通道被阻断，气体无法通过，气动电磁阀处于关闭状态。
三、气动电磁阀的特点和应用1. 特点：- 快速响应：气动电磁阀的开启和关闭速度快，响应时间短，适用于快速控制系统。
- 高可靠性：气动电磁阀采用机械传动，结构简单，故障率低，使用寿命长。
- 节能环保：气动电磁阀工作时不需要电能，只需通过气源供气，节能环保。
- 安全可靠：气动电磁阀的密封性好，能够有效防止气体泄漏，确保系统安全可靠。
2. 应用：- 工业自动化控制系统：气动电磁阀广泛应用于工业自动化控制系统中，用于控制气体的流量、压力和方向等参数。
- 液压系统：气动电磁阀可用于液压系统中，控制液体的流动和压力。
- 燃气系统：气动电磁阀可用于燃气系统中，控制燃气的供应和停止。
- 污水处理系统：气动电磁阀可用于污水处理系统中，控制污水的排放和处理过程。
四、气动电磁阀的选型和安装注意事项1. 选型：- 工作压力：根据实际工作条件选择合适的工作压力范围。
- 介质：根据介质的性质选择适合的材质和密封材料。
- 温度范围：根据工作环境的温度范围选择合适的气动电磁阀。
3、电磁阀基础知识解析
排除残压，气缸内仍会残留压
ＲＰ Ｒ
力。
3位5通电磁阀
ABR连接〔中泄式〕
AA侧側
ON
ポ接ー口トＡ
ポ接ー口トＢ
B側
B侧 OFF
A侧通电时
排气口 压力口 排排气気口口 圧力口 排気口
R
P
R
OFF
ON
Ｂ側通電時
B侧通电时
OFF
OFF
非通電時
不通电时
AB
R
R
排出气缸与电磁阀之间的空气。
停止后气缸可在外力作用下动 作。因此在容易出现夹伤危险的 地方采取安全措施等。
电磁阀分单电控和双电控，电压分220V、110V、24V； 电磁阀分防爆和不防爆。
按通口数分类
换向阀的切换通口包括入口、出口和排气口。通常根据使用目的选择换向 阀的通口 数。
1）二通阀 2）三通阀
3）五通阀
常断
A
P
A
P
常断 P
A
AR
RP
分配 阀
A2 A1
A1 A2
P
P AB
RA B R
常通
A
P
A
P
时阀门开启, 通电时,阀门关闭。
2、先导式电磁阀
特点： 功率消耗低、通径较大, 而结构简单、安
装方向任意, 但只能用于电磁阀两端有一定压 差的场合。
电磁阀由先导阀与主阀组成, 两者有通道联系着, 如 图:
当电磁线圈通电, 动铁芯与静铁芯吸合而导阀孔①开 放, 阀芯背腔②的压力通过导阀孔①流向出口, 此时阀芯 背腔②的压力低于进口侧的压力, 利用压差使得阀芯脱 离主阀座③, 介质从进口流向出口。当线圈断电, 动铁芯 与静铁芯脱离, 关闭了导阀孔①, 阀芯背腔②压力受进口 侧压力关闭了导阀孔①, 阀芯背腔②
电磁阀的工作原理及应用
电磁阀的工作原理及应用电磁阀作为一种常见的控制元件，在自动化控制系统中起到了至关重要的作用。
它可以通过控制电磁铁的开关状态，来控制流体介质的通断或者流量大小。
本文将从电磁阀的工作原理和应用两个方面，来阐述电磁阀的基本知识。
1. 电磁阀的工作原理电磁阀是指利用电磁作用控制管道、气路、液流量传输的一种基本自动化控制元件。
它主要由铁芯、线圈、阀体和密封件组成。
当通电时，线圈内产生磁场，使铁芯受到磁力作用，向上运动，带动阀体上的密封件开启或关闭通路，从而控制流体的通断或者流速。
简单来说，电磁阀的工作过程就是：电源通电，线圈内产生磁场，磁场作用于铁芯上，铁芯运动带动阀门进行通断动作。
具体的工作过程可以分为以下几个步骤：（1）初始状态下，电磁阀的阀门关闭，流体无法通过。
（2）通电后，线圈内形成一个磁场，磁场会吸引铁芯向上运动。
（3）铁芯运动带动阀体移动，开启阀门。
（4）电源断电后，线圈内的磁场消失，铁芯及阀体恢复原始状态，阀门关闭。
2. 电磁阀的应用电磁阀广泛应用于机械、建筑、化工、石油、医药、食品、制药等各个领域。
其应用范围主要包括以下几个方面：（1）工业领域电磁阀广泛应用于石油化工、电力、钢铁、冶金、造纸等诸多领域。
在这些行业中，电磁阀主要用来控制流体介质的通断、流速和方向，从而实现自动化生产。
（2）环保领域电磁阀在环保领域也有着广泛应用。
例如电磁阀在废水处理中的应用，可以通过控制水流量和方向，来实现废水的收集和排放。
（3）医疗领域在医疗领域，电磁阀也有着重要的应用。
例如在医院的呼吸机上，电磁阀就可以通过控制氧气和空气的混合比例，调节患者的呼吸。
（4）交通运输领域除此之外，电磁阀还广泛应用于交通运输领域。
例如汽车制造中，电磁阀主要用来控制发动机的正可逆转、变速器的换挡等动作。
综上所述，电磁阀是一种基本的控制元件，在自动化控制系统中扮演着重要的角色。
了解电磁阀的工作原理和应用，对于我们进行自动化控制工作非常有帮助。
电磁阀气管接法
电磁阀气管接法电磁阀是一种常见的控制阀门的装置，广泛应用于工业、农业、建筑、医疗等领域。
气管则是一种用于输送气体的管道，也是电磁阀的重要组成部分之一。
正确的电磁阀气管接法对于电磁阀的正常工作至关重要，本文将详细介绍电磁阀气管接法的相关知识和注意事项。
一、电磁阀气管接法的基本原理电磁阀的工作原理是通过控制电磁铁的电流，使电磁铁产生磁场，进而控制阀门的开关。
而气管则是将气体输送到阀门内部，以便控制阀门的开关。
因此，电磁阀气管接法的基本原理就是将气管与电磁阀的进气口和出气口连接起来，使气体能够顺畅地流通，从而实现电磁阀的控制功能。
二、电磁阀气管接法的步骤1、选择合适的气管在进行电磁阀气管接法之前，首先需要选择合适的气管。
一般来说，气管的直径和压力等级需要与电磁阀的进气口和出气口相匹配，以确保气体能够顺畅地流通。
此外，还需要考虑气管的长度和弯曲程度等因素，以避免气流受阻或者出现漏气等问题。
2、连接进气口和出气口接下来，需要将气管连接到电磁阀的进气口和出气口上。
一般来说，进气口位于电磁阀的一侧，而出气口则位于另一侧。
在连接气管时，需要注意气管的方向，确保气体能够顺畅地流向阀门内部。
此外，还需要使用合适的接头和密封件等配件，以确保气体不会泄漏。
3、测试电磁阀的工作状态在完成电磁阀气管接法之后，需要进行测试，确保电磁阀的工作状态正常。
一般来说，可以通过观察电磁阀的指示灯或者听取电磁阀的声音等方式来判断电磁阀是否正常工作。
如果发现电磁阀存在异常情况，需要及时检查和修理，以确保电磁阀的正常使用。
三、注意事项1、选择合适的气管在选择气管时，需要根据实际情况选择合适的直径和压力等级，以避免气体流通不畅或者漏气等问题。
2、注意气管的连接方向在连接气管时，需要注意气管的连接方向，确保气体能够顺畅地流向阀门内部，避免气流受阻或者出现漏气等问题。
3、使用合适的接头和密封件在连接气管时，需要使用合适的接头和密封件等配件，以确保气体不会泄漏，避免出现安全隐患。
电磁阀ZCZ20安全操作规定
电磁阀ZCZ20安全操作规定电磁阀ZCZ20是一种常用的电动控制阀门，在工业自动化生产中应用广泛。
本文将介绍使用ZCZ20电磁阀时应注意的安全操作规定，以确保人身和设备安全。
首先了解电磁阀ZCZ20电磁阀ZCZ20采用电磁直动结构，具有快速启闭、可靠密封、结构简单、使用方便等优点。
其内部装置有电磁铁、导管、活塞、弹簧和针阀等，电磁阀通电后，通过电磁铁产生的磁场作用，使针阀打开或关闭，控制介质在阀门内部的流通。
安全操作规定1. 严格按照标准工作压力和介质使用ZCZ20电磁阀使用前，必须确认介质压力和温度是否符合电磁阀要求。
不得将电磁阀用于高于标准压力的介质或超过标准温度范围的介质，否则容易导致电磁阀泄漏或损坏。
2. 严禁用电磁阀代替安全阀等安全装置在使用过程中，严禁将电磁阀作为安全阀等安全保护装置使用，否则可能会导致严重的事故。
3. 确保电源电压稳定在进行电磁阀接线时，务必确认电源电压稳定，并进行接线正确性的检查，避免出现漏电、短路等问题。
4. 禁止私自改变电磁阀结构为保证电磁阀结构的完整性和稳定性，禁止用户私自拆卸、改变电磁阀结构或使用非原厂配件。
5. 周期性检查电磁阀使用情况对于长期使用的电磁阀，应定期进行检查、维护和清洗，保证其正常使用状态。
如果发现电磁阀出现问题，应及时更换或修理，避免事故的发生。
6. 避免在高危工作区域使用电磁阀对于高危、易燃易爆、放射等工作区域，应避免使用电磁阀，以免引发事故。
结论以上是关于电磁阀ZCZ20安全操作规定的介绍，希望可以对使用电磁阀的工作人员提供一些帮助。
在使用过程中，一定要注意安全操作规定，保证人身和设备安全。
ASCO电磁阀基本知识
INTRINSICALLY SAFE SOLENOIDS
0.4 WATT
低功耗高性能电磁阀
低功耗高性能电磁阀
低功耗高性能电磁阀
3/2 上的排气口
1/8排气口，可连接排气管或过滤器
防腐
阀芯套筒和阀芯组件全部为不锈钢
严格控制的气体间隙
提高性能，降低功耗
使用寿命长
PTFE材质的密封环，使得内部摩擦降 至最低耐低温NBR橡胶使得应用温度从 －40到90
PILOT VALVE APPLICATION LINEAIR
3/2 Ways Solenoid Valves
Normally Closed
Normally Opened
主要产品系列及特点
• 系列 • 300 • 307 • 316 • 320 • 321 • 327 • 551
N---氧气
Q---耐用型
T---PTFE(Teflon)特氟龙
V---氟橡胶
LT---低温
MO---手动操作器
MB---安装支架
MS---旋钮型手动操作器 VM---中度真空
HW---热水隔膜
VH---高度真空
SL—SIL安全等级
MF---低温应用结构
• 输入电压
标准电压---110,220/50 ；24，120,240，
• Prefix2 Basic Type Spec. No. Suffixes • G,B,E,8 Series type Size Options
• Prefix1: 说明所要求的线圈结构
• JB---防爆电气接线盒 • WBIS/WPIS ---本安型线圈 • SC---带DIN插头模铸线圈（IP－65防护) • WP ---防水 • EF—NEMA防爆标准
CKD电磁阀的使用相关知识
CKD电磁阀的使用相关知识CKD电磁阀标准设计制造，本系列阀门正常处于关闭状态，由于管线中进入口端介质的压力作用，而克服弹簧阻力使阀门开启。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
CKD电磁阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。
其实止回阀是指经过介质自身的活动主动翻开和封闭阀瓣的阀门，用于避免介质回流，也称为止回阀，止回阀，逆流阀和背压阀。
在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
止回阀是一种主动阀，其主要功用是避免介质回流，避免泵和驱动马达回转，并排出容器介质。
阀门中的橡胶瓣由钢板、钢棒及尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。
一、分析CKD电磁阀的常见问题：(1)外部走漏通常在管道衔接处松动或在外部密封处损坏；(2)上电后气体CKD电磁阀不作业，阀门封闭时液体不能堵截；(3)CKD电磁阀噪音太大；(4)空气压缩机的油氧化，发生碳焦油和其他杂质，并混入管道；(5)内走漏严峻；(6)管道中含有尘埃，尘垢和其他杂质。
(7)介质在运用过程中发生变化喷嘴生锈；止回阀有二种体盖连接设计形式：一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
本系列阀门正常处于关闭状态，由于管线中进入口端介质的压力作用，而克服弹簧阻力使阀门开启。
当进入口端介质压力低于出入口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
电磁阀的接线方法
电磁阀的接线方法电磁阀（solenoid valve）是一种通过电磁作用来控制流体流动的设备。
它由电磁线圈和阀体组成，通过电磁线圈的磁场产生磁力，使阀体内部的阀芯移动，从而改变阀门的开关状态。
接线方法是安装和连接电磁阀所需要了解的基本知识，下面将详细介绍电磁阀的接线方法。
首先，需要了解电磁阀的常见接线方式。
常见的电磁阀接线方法有三种：直通式（直通接线）、常闭式（自动关闭接线）和常开式（自动开启接线）。
1. 直通式接线：直通式电磁阀有两个接线端子，一个是电磁线圈的接线端子，另一个是阀芯的接线端子。
将电源线的一条端子连接到电磁线圈的接线端子上，将电源的另一条端子连接到阀芯的接线端子上即可。
2. 常闭式接线：常闭式电磁阀也有两个接线端子，一个是电磁线圈的接线端子，另一个是阀芯的接线端子。
将电源线的一条端子连接到电磁线圈的接线端子上，再将电源的另一条端子与接地线连接即可。
3. 常开式接线：常开式电磁阀同样有两个接线端子，一个是电磁线圈的接线端子，另一个是阀芯的接线端子。
将电源线的一条端子连接到电磁线圈的接线端子上，再将电源的另一条端子与接地线连接即可。
在接线时，需要注意以下几个方面：1. 电源的选择：根据电磁阀的额定电压和频率来选择合适的电源。
在选择电源时，需要保证电源的电压和频率与电磁阀的额定参数匹配，以免引起故障或损坏。
2. 电流的控制：电流的大小对电磁阀的工作正常与否有着重要的影响。
通常情况下，电磁阀的电流控制在额定值范围内才能发挥正常的作用。
可以通过串联电阻或通过外部控制模块来控制电流的大小。
3. 接地的处理：接地是电磁阀安装和接线中的重要步骤。
接地的目的是为了保证设备的安全运行。
可以选择通过接地线来实现电磁阀的接地。
4. 接线盒的选择：有些电磁阀配有接线盒，用于保护和固定电磁阀的接线。
在接线时，需要选择合适的接线盒，并按照接线盒的使用说明进行正确连接。
总结起来，电磁阀的接线方法有直通式接线、常闭式接线和常开式接线，根据实际需求和电磁阀的特性来选择适合的接线方法。
abs电磁阀 说明手册
abs电磁阀说明手册一、简介ABS电磁阀是汽车制动系统的重要组成部分，用于控制制动系统的液体压力，从而实现防抱死功能。
本手册旨在为使用者提供有关ABS 电磁阀的正确使用方法和保养知识。
二、产品介绍ABS电磁阀是一种控制液体流量的开关阀，通过控制制动液的流量和压力，实现防抱死功能。
该阀由一个或多个电磁铁驱动，可以根据车辆的行驶状态和制动需求，自动调节制动液的流量和压力。
ABS电磁阀通常安装在制动液储液罐内或制动管路上。
三、使用方法1.安装：确保ABS电磁阀正确安装，确保密封圈等配件齐全并安装正确。
不要使用蛮力或过度拧紧，以免损坏阀体。
2.连接：将制动液储液罐上的管路正确连接到ABS电磁阀的进液口，并确保连接紧密无泄漏。
3.操作：在正常行驶过程中，ABS电磁阀处于关闭状态，不需要进行任何操作。
在制动时，ABS系统会自动调节制动液的流量和压力，通过ABS电磁阀实现防抱死功能。
4.保养：定期检查制动液液位和品质，及时补充或更换。
避免使用劣质制动液，以免损坏ABS电磁阀和制动系统其他部件。
四、常见问题及解决方法1.问题：ABS灯亮起原因：可能是由于ABS电磁阀、制动液泄漏或质量不达标等原因导致防抱死功能失效。
解决方法：检查ABS电磁阀是否正常工作，制动液储液罐和管道是否有泄漏，如果存在问题，进行更换或维修。
2.问题：制动踏板感觉不灵敏原因：可能是由于ABS电磁阀工作不正常导致制动力分配不均匀。
解决方法：检查ABS电磁阀的工作状态，如果存在问题，进行更换或维修。
五、注意事项1.避免擅自拆解ABS电磁阀，如果需要拆解，请到专业维修站进行。
2.避免使用劣质制动液和损坏ABS电磁阀的其他物品。
3.在使用过程中，注意观察制动系统的其他部件是否正常工作，如制动盘、制动片、液压油等。
4.定期检查和维护制动系统，确保其正常工作。
总之，正确使用和维护ABS电磁阀对于确保车辆的安全性和稳定性至关重要。
本手册旨在为使用者提供有关ABS电磁阀的正确使用方法和保养知识，希望对大家有所帮助。
进水电磁阀基础知识
进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“F C D-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。
）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85% 进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
parker电磁阀选型册
parker电磁阀选型册如何选择Parker电磁阀。
第一步：了解Parker电磁阀的基本知识在选择Parker电磁阀之前，我们首先需要了解一些基本知识。
Parker电磁阀是一种常用的工业控制元件，用于控制液体或气体的流动。
它由电磁铁、阀座和阀芯组成，通过电磁铁的通断来控制阀芯的位置，从而实现对流体的控制。
Parker电磁阀具有以下几个关键参数：1. 电压：Parker电磁阀通常有不同的电压选项，如12V、24V、110V或220V。
在选择时，需要考虑实际应用中的电源供应情况，以确保选择的电压适用于电磁阀。
2. 介质：Parker电磁阀可用于液体或气体控制。
在选择过程中，需要明确所使用的介质的性质，如温度、压力、流量等，以确保所选电磁阀能够适应该介质的工作条件。
3. 尺寸：Parker电磁阀有不同的大小和连接方式。
在选择时，需要考虑安装空间、管道尺寸以及所需通流能力，以确保所选电磁阀与实际应用的要求匹配。
第二步：确定所需功能和性能根据实际应用需求，我们需要确定所需的功能和性能。
以下是一些常见功能和性能需要考虑的方面：1. 控制方式：Parker电磁阀可以是两位二通、两位三通或三位五通控制方式。
在选择时，需要了解控制方式与实际应用的匹配关系。
2. 工作压力：Parker电磁阀通常有一个工作压力范围，例如0-1MPa、0-2.5MPa等。
在选择时，需要确保所选电磁阀的工作压力范围能够满足实际应用的需要。
3. 导电介质：有些Parker电磁阀适用于特定的导电介质，例如液态或气态。
在选择时，需要了解所使用的导电介质，并根据其电导率选择相应的电磁阀。
4. 寿命和可靠性：Parker电磁阀的寿命和可靠性是影响其选型的重要因素。
可以通过了解制造商的技术资料、产品测试报告和用户评价来评估其寿命和可靠性。
第三步：选择合适的Parker电磁阀型号在了解了Parker电磁阀的基本知识和确定了所需的功能和性能后，我们可以开始选择合适的型号。
电磁阀工作原理图
电磁阀工作原理图一、引言电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
本文将详细介绍电磁阀的工作原理图及其相关知识。
二、电磁阀的基本结构电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈和铁芯，通过通电和断电来控制阀体的开关状态。
阀体则包括阀芯、阀座和阀体壳体。
三、电磁阀的工作原理1. 电磁阀的工作原理图如下所示：[在这里插入电磁阀工作原理图]2. 工作过程：(1) 初始状态：电磁铁未通电时，阀芯与阀座之间存在间隙，阀体处于关闭状态。
(2) 通电过程：当电磁铁通电时，线圈内产生磁场，磁场作用于铁芯，使其吸引阀芯。
(3) 阀体打开：阀芯受到吸引力后，与阀座接触，打开阀体，流体可以通过阀体流动。
(4) 断电过程：当电磁铁断电时，磁场消失，吸引力消失，阀芯回到初始位置，阀体关闭。
(5) 阀体关闭：阀芯回到初始位置后，阀体再次关闭，停止流体的流动。
四、电磁阀的分类根据电磁阀的工作原理和结构特点，可以将其分为以下几类：1. 直动式电磁阀：线圈直接作用于阀芯，通过磁力控制阀芯的开关状态。
2. 间接式电磁阀：线圈通过铁芯间接作用于阀芯，通过磁力控制阀芯的开关状态。
3. 分动式电磁阀：通过电磁铁控制阀芯的位置，使其在不同的阀座上工作，实现不同的流通路径。
4. 比例式电磁阀：通过电磁铁的电流大小来控制阀芯的位置，实现流量的连续调节。
五、电磁阀的应用领域电磁阀广泛应用于各个领域，包括但不限于以下几个方面：1. 工业自动化：在工业自动化生产线上，电磁阀用于控制气体或液体的流动，实现各种工艺的自动化控制。
2. 汽车工业：电磁阀用于汽车发动机的燃油喷射系统、空调系统和制动系统等，起到控制流体的作用。
3. 空调与制冷：电磁阀用于空调和制冷设备中，控制制冷剂的流动，实现温度的调节和控制。
4. 医疗设备：电磁阀用于医疗设备中，如呼吸机、输液泵等，控制气体或液体的流动。
5. 水处理与环保：电磁阀用于水处理设备和环保设备中，控制水流和气体的流动，实现水质的净化和环境的保护。
电磁阀基础知识
一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。
当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。
二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。
现在分别从简介、原理、特点三方面做了一个总结。
1、直动式电磁阀（1）、简介有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。
当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。
结构合理，动作可靠，在零压差时工作也可靠。
如：ZQDF，ZS，2W等。
（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
