英特尔CPU的前世今生
cpu发展历史过程
cpu发展历史过程CPU（Central Processing Unit）是计算机中的核心部件，负责执行计算机程序的指令，控制和协调计算机的各种操作。
随着计算机技术的发展，CPU也经历了多个阶段的演进和发展。
本文将从早期的计算机CPU开始，逐步介绍CPU的发展历史过程。
一、早期计算机的CPU早期的计算机CPU采用的是电子管技术，这种技术具有高功耗、体积庞大、易损坏等缺点。
该阶段的计算机CPU运算速度较慢，主要用于科学计算和军事应用。
代表性的早期计算机有ENIAC、EDVAC 等。
二、晶体管时代的CPU20世纪50年代末，晶体管技术的发展使得计算机CPU得以进一步改进。
晶体管比电子管体积小、寿命长、功耗低，使得计算机性能得到显著提升。
该时期的计算机CPU采用了冯·诺依曼结构，即将指令和数据存储在同一内存中。
代表性的计算机有IBM System/360等。
三、集成电路时代的CPU20世纪60年代，集成电路技术的出现使得计算机CPU集成度大幅提高，体积缩小，功耗进一步降低。
这一时期的计算机CPU开始出现微处理器，即将多个功能模块集成在一颗芯片上，实现更高的性能和更小的体积。
代表性的计算机有Intel 4004、Intel 8008等。
四、个人计算机时代的CPU20世纪70年代末，个人计算机的出现使得计算机CPU得到大规模普及。
此时的计算机CPU采用了更加先进的微处理器架构，性能大幅提升。
代表性的计算机有IBM PC、Apple Macintosh等。
五、多核处理器时代的CPU21世纪初，多核处理器技术的出现使得计算机CPU能够同时处理多个任务。
这种技术通过在一颗芯片上集成多个处理核心，实现更高的并行计算能力。
代表性的计算机有Intel Core系列、AMD Ryzen系列等。
六、现代计算机时代的CPU随着科技的不断发展，计算机CPU在性能、功耗和集成度方面都取得了巨大的进步。
现代计算机CPU采用了更加先进的制程工艺和架构设计，如14纳米、10纳米工艺、超标量架构、超线程技术等。
INTEL公司CPU发展史
以下资料截止于2008年。
2009~2016这段时间的英特尔发展历程暂未更新。
Intel公司是IT史上最伟大的公司之一，尤其是在处理器领域，甚至可以说Intel公司三十多年的发展史就是PC处理器的进化过程。
从最早的存储器（Intel创业发家靠的就是存储器）到最新的“Tera-scale”万亿次芯片技术，Intel推出了无数处理器，它们中的有些在市场上大放光芒，有的却又黯然离场。
梳理Intel公司的处理器产品线，我们从中撷取了15 款可说最经典的X86处理器（嵌入式等领域的处理器暂不考虑），回顾这些处理器的历史不仅是为了温故更为了知新，我们看到处理器性能越来越强大，功耗却在渐渐降低，未来的处理器有望继续延续这一道路，可以说是会“更好更强大”。
下面就让我们一起看看15款处理器的光辉时刻吧！1、8086：第一款PC处理器8086是第一款面世的X86 CPU－在此之前，英特尔公司已经发布了4004,8008,8080，8085等CPU。
8086可以使用外部20位地址总线管理1MB的内存。
不过 IBM选定的4.77MHz速度实在是有些低了，在最终退市前它的速度可以达到10MHz。
世界上第一台PC使用的处理器就是8086的衍生品－仅有8位（外部）数据总线的8088。
有趣的是，美国航天飞机上的控制系统用的就是8086处理，2002年的时候NASA（美国宇航局）还在eBay上购买了几块8086，因为英特尔早已不再供货了。
2、80286：支持16MB内存，依然是16位发布于1982年的80286在同频率下性能要三倍于8086处理器。
它可以支持16MB内存，不过依然是16 位处理器。
它是第一款带有MMU（内存管理单元，memory management unit）模块的处理器，使得它可以管理虚拟内存。
和8086一样，它也没有浮点运算单元（FPU），不过它可以使用X87协处理器。
它的最大频率为 12.5MHz，相比之下，竞争对手的速度已经能够达到25MHz了。
IntelCPU发展史
IntelCPU发展史Intel CPU 发展史CPU技术应该是⼈类发展史上最顶尖的发明了，它让⼈类⽂明乘上了快速列车！8086 时代1971 40041971年11⽉15⽇,世界上第⼀块个⼈微型处理器4004诞⽣1971年11⽉15⽇，Intel公司的⼯程师霍夫发明了世界上第⼀个商⽤微处理器—4004，从此这⼀天被当作具有全球IT界⾥程碑意义的⽇⼦⽽被永远的载⼊了史册。
这款4位微处理器虽然只有45条指令，每秒也只能执⾏5万条指令，运⾏速度只有108KHz，甚⾄⽐不上1946年世界第⼀台计算机ENIAC。
但它的集成度却要⾼很多，集成晶体管2300只，⼀块4004的重量还不到⼀盅司。
这⼀突破性的发明最先应⽤于Busicom计算器，为⽆⽣命体和个⼈计算机的智能嵌⼊铺平了道路。
1972 80081972年：8008微处理器让英特尔意外的是推出4004芯⽚后，业内的反应相当平淡。
⼀些分析家称这款芯⽚虽然有些意思，但4004的处理能⼒实在有限，还不⾜以引起⼈们的兴趣。
然⽽，当⼀年后英特尔推出其8008微处理器时，业内的⽬光都⼏乎集中到了英特尔⾝上。
8008频率为200KHz，晶体管的总数已经达到了3500个，能处理8⽐特的数据。
更为重要的是，英特尔还⾸次获得了处理器的指令技术。
8008它的性能是4004的两倍，拥有3500晶体管数量，速度为200KHz，并且于1974年被⼀款名为Mark-8的设备采⽤，Mark-8是第⼀批家⽤计算机之⼀，此时台式机基本上形成了⼀个最初雏形。
1974 80801974年：8080微处理器在微处理器发展初期，具有⾰新意义的芯⽚⾮Intel8080莫属了。
英特尔公司于1974年推出了这款划时代的处理器，⽴即引起了业界的轰动。
由于采⽤了复杂的指令集以及40管脚封装，8080的处理能⼒⼤为提⾼，其功能是8008的10倍，每秒能执⾏29万条指令，集成晶体管数⽬6000，运⾏速度2MHz。
Intel CPU发展史
Intel CPU 的发展史1.1971年，4004作为第一块微处理器在Intel 公司诞生，用了2300个晶体管，功能比较有限，运行速度很慢。
尺寸为3mm×4mm，外层有16只针脚，最高频率有740kHz ，能执行4位运算，支持8位指令集及12位地址集。
其形状如右图（1）2.1978年，i8086出现，它是一个16位的微处理器， 同时Intel 公司还生产了与其相搭配的数学协处理器i8087，这两种芯片使用相互兼容的指令集，但在i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令。
由于这些指令集应用于i8086和i8087，这些指令集也是人们称为X86的指令集。
其芯片形状如下图（2）图（2）3. 1979年，Intel 公司推出了8088芯片，这款芯片第一块成功用于个人电脑。
它依然还是16位微处理器，内含29000个晶体管，时钟频率为4.77MHz，20位地址总线，寻址范围只有1MB内存，16位的内部数据总线，8位的外部数据总线，比较方便计算机制造商设计主板，此芯片在1981年首次被用于IBM PC 机中，其芯片引脚信息如下图（3）图（1） 图（2）4.1982年，Intel推出芯片80286,，它比8086和8088都有了飞跃的发展，虽然它仍旧是16位结构，但在CPU的内部集成了13.4万个晶体管，时钟频率由最初的6MHz逐步提高到20MHz。
其内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。
如图（4）图（4）5.1985年，Intel推出了80386芯片，属于X86系列中的第一种32位微处理器，而且制造工艺也有了很大的进步。
80386内部内含27.5万个晶体管，时钟频率从12.5MHz发展到33MHz。
80386的内部和外部数据总线都是32位，地址总线是32位，可寻址高达4GB内存，可以使用Windows操作系统。
如图（5）图（5）6.1989年，Intel推出80486芯片，这块芯片首次突破了100万个晶体管的界限，集成了120万个晶体管。
快速回顾Intel的发展史，看看你都用过哪些处理器。

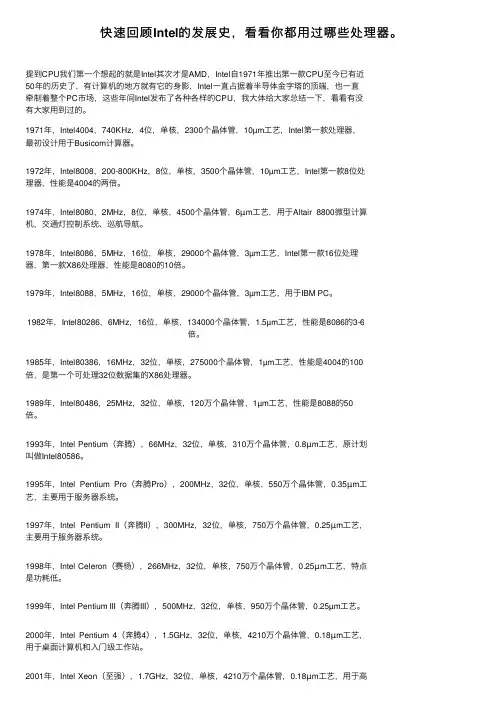

快速回顾Intel的发展史，看看你都⽤过哪些处理器。
提到CPU我们第⼀个想起的就是Intel其次才是AMD，Intel⾃1971年推出第⼀款CPU⾄今已有近50年的历史了，有计算机的地⽅就有它的⾝影，Intel⼀直占据着半导体⾦字塔的顶端，也⼀直牵制着整个PC市场，这些年间Intel发布了各种各样的CPU，我⼤体给⼤家总结⼀下，看看有没有⼤家⽤到过的。
1971年，Intel4004，740KHz，4位，单核，2300个晶体管，10µm⼯艺，Intel第⼀款处理器，最初设计⽤于Busicom计算器。
1972年，Intel8008，200-800KHz，8位，单核，3500个晶体管，10µm⼯艺，Intel第⼀款8位处理器，性能是4004的两倍。
1974年，Intel8080，2MHz，8位，单核，4500个晶体管，6μm⼯艺，⽤于Altair 8800微型计算机，交通灯控制系统、巡航导航。
1978年，Intel8086，5MHz，16位，单核，29000个晶体管，3µm⼯艺，Intel第⼀款16位处理器，第⼀款X86处理器，性能是8080的10倍。
1979年，Intel8088，5MHz，16位，单核，29000个晶体管，3µm⼯艺，⽤于IBM PC。
1982年，Intel80286，6MHz，16位，单核，134000个晶体管，1.5µm⼯艺，性能是8086的3-6倍。
1985年，Intel80386，16MHz，32位，单核，275000个晶体管，1µm⼯艺，性能是4004的100倍，是第⼀个可处理32位数据集的X86处理器。
1989年，Intel80486，25MHz，32位，单核，120万个晶体管，1µm⼯艺，性能是8088的50倍。
1993年，Intel Pentium（奔腾），66MHz，32位，单核，310万个晶体管，0.8μm⼯艺，原计划叫做Intel80586。
CPU的发展史

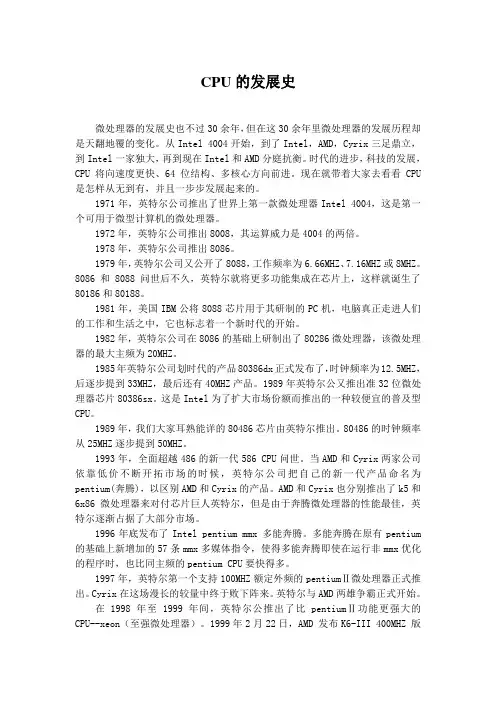

CPU的发展史微处理器的发展史也不过30余年，但在这30余年里微处理器的发展历程却是天翻地覆的变化。
从Intel 4004开始，到了Intel，AMD，Cyrix三足鼎立，到Intel一家独大，再到现在Intel和AMD分庭抗衡。
时代的进步，科技的发展，CPU将向速度更快、64位结构、多核心方向前进。
现在就带着大家去看看CPU 是怎样从无到有，并且一步步发展起来的。
1971年，英特尔公司推出了世界上第一款微处理器Intel 4004，这是第一个可用于微型计算机的微处理器。
1972年，英特尔公司推出8008，其运算威力是4004的两倍。
1978年，英特尔公司推出8086。
1979年，英特尔公司又公开了8088，工作频率为6.66MHZ、7.16MHZ或8MHZ。
8086和8088问世后不久，英特尔就将更多功能集成在芯片上，这样就诞生了80186和80188。
1981年，美国IBM公将8088芯片用于其研制的PC机，电脑真正走进人们的工作和生活之中，它也标志着一个新时代的开始。
1982年，英特尔公司在8086的基础上研制出了80286微处理器，该微处理器的最大主频为20MHZ。
1985年英特尔公司划时代的产品80386dx正式发布了，时钟频率为12.5MHZ，后逐步提到33MHZ，最后还有40MHZ产品。
1989年英特尔公又推出准32位微处理器芯片80386sx。
这是Intel为了扩大市场份额而推出的一种较便宜的普及型CPU。
1989年，我们大家耳熟能详的80486芯片由英特尔推出。
80486的时钟频率从25MHZ逐步提到50MHZ。
1993年，全面超越486的新一代586 CPU问世。
当AMD和Cyrix两家公司依靠低价不断开拓市场的时候，英特尔公司把自己的新一代产品命名为pentium(奔腾)，以区别AMD和Cyrix的产品。
AMD和Cyrix也分别推出了k5和6x86微处理器来对付芯片巨人英特尔，但是由于奔腾微处理器的性能最佳，英特尔逐渐占据了大部分市场。
一文看尽英特尔处理器的历史
一文看尽英特尔处理器的历史时间串起经历经历打造历史英特尔桌面CPU19711971年，英特尔发布全球首颗微处理器4004，其时钟频率仅为108KHz，共集成了2300只晶体管。
19781978年，英特尔推出了首枚代号8086的16位微处理器，这也是指令集真正意义上的开端。
19821982年，英特尔发布第一款带有MMU内存管理单元模块的处理器80286，同频率性能比8086处理器高3倍，可支持16MB内存。
19851985年，英特尔推出80386处理器，它也是80x86系列中的第一款32位微处理器，可寻址内存高达4GB，并增加了虚拟86技术。
19941994年，英特尔推出了第一款能同时执行两条指令的第五代x86微处理器奔腾（Pentium），其L2缓存集成于主板上，运行频率等同FSB频率。
19951995年，首款采用P6架构且支持超过4GB内存的处理器奔腾Pro问世，可利用36位物理地址扩展（PAE）技术最大支持64GB内存，并首次在CPU内部集成L2缓存。
19971997年5月，英特尔发布奔腾Ⅱ233MHz、266MHz、300MHz 共3款处理器，采用350nm工艺技术，核心晶体管数提升到750万个。
19981998年，英特尔为了应对AMD的低价策略发布赛扬（Celeron）处理器，其核心架构和奔腾Ⅱ相同，但缓存有所缩减。
19991 9 9 9 年2 月，英特尔发布Coppermine核心的奔腾Ⅲ450MHz、500MHz处理器，采用250nm工艺技术，核心晶体管数为950万个。
20002000年，英特尔推出奔腾4处理器，集成了4 200万个晶体管并且开始采用180nm制造工艺，初始频率就达到了1.5GHz。
20052005年4月，英特尔第一款双核平台问世，包括955X高速芯片组、主频3.2GHz的奔腾840EE至尊版处理器，一个多核心的新时代来临。
20062006年7月，英特尔推出酷睿2（Core 2 Duo）处理器，为了提高双核心的内部数据交换效率采用共享式二级缓存设计，两个核心共享4MB二级缓存。
Intel公司的CPU发展史
I nte I公司的CPU发展史（总3页）Intel公司的CPU发展史英特尔公司是全球最大的半导体芯片制造商，成立于1968年，具有41年产品创新和市场领导的历史。
1971年，英特尔推出了全球第一个微处理器。
微处理器所带来的计算机和互联网革命，改变了整个世界。
Intel公司的CPU演进史几乎就等于计算机演进史。
就Intel而言，经历过8086 （第一代）、80286 （第二代）、80386 （第三代）、80486计算机（第四代）、Pent i urn （第五代）、Pent i urn Pro （第六代）到现今的Pent i um II、Pent i um III、Pent i umlV ,到现今主流的多核心CPU,期间虽有AMD、Cyrix、IBM等都陆续有跟上计算机世代的交替，除了AMD 的K7、K8曾经稍微威胁到Intel的覇主地位之外，可以说是Intel公司的天下。
Intel 40041971年，英特尔公司推出了世界上第一款微处理器4004,这是第一个可用于微型计算机的四位微处理器，它包含2300个晶体管，随后英特尔又推出了8008o 1974年，8008发展成8080,成为第二代微处理器。
8080作为代替电子逻辑电路的器件被用于各种应用电路和设备中。
X86系列Intel x86处理器成为IBM PC的大脑。
这个历史的选择也将英特尔公司日后带入了财富500强大公司的行列。
Intel 8086 /80881978年英特尔公司生产的8086是第一个16位的微处理器。
这就是第三代微处理器的起点。
8086微处理器最高主频速度为8MHz,具有16位数据通道，内存寻址能力为1MB。
同时英特尔还生产出与之相配合的数学协处理器i8087,这两种芯片使用相互兼容的指令集。
人们将这些指令集统一称之为x86 扌旨令集。
1979年，英特尔公司又开发出了8088, 8088工作频率为、或8MHz,集成了大约29000个晶体管。
CPU发展史(精选可编辑)
CPU发展史（精选可编辑）CPU，全称中央处理器（Central Processing Unit），是计算机系统的核心部件，负责处理和执行计算机程序中的指令。
自1971年第一块商用CPU芯片问世以来，CPU在尺寸、性能和结构上都经历了飞速的发展。
以下是CPU的发展史概述。
1.早期阶段（1970-1980）（1）4004处理器1971年，英特尔发布了世界上第一块商用CPU——4004，它含有2300个晶体管，主频为108KHz，速度为每秒60,000次运算。
（2）8080处理器1974年，英特尔推出了8080处理器，它有6000个晶体管，主频为2MHz，每秒能进行50万次运算。
此时，微型计算机的时代开始了。
2.发展阶段（1980-1990）（1）80286处理器1982年，英特尔发布了80286处理器，这款处理器有13万个晶体管，主频为6MHz。
它引入了32位地址线和24位数据线，使得计算机可以使用更多内存。
（2）80386处理器1985年，英特尔发布了80386处理器，也称386处理器。
它有120万个晶体管，主频可达20MHz。
这款处理器引入了实地址模式和保护模式。
3.繁荣阶段（1990-2010）（1）奔腾系列处理器1993年，英特尔发布了第一代奔腾处理器，这是一款以586为基础的CPU。
随后又推出了奔腾II、奔腾III和奔腾IV等系列。
（2）酷睿系列处理器2006年，英特尔发布了基于酷睿架构的CPU，这一系列处理器具有高性能、低能耗的特点。
之后又不断推出酷睿i3、i5、i7等系列。
（3）ARM架构处理器在这个阶段，移动设备开始兴起，而ARM架构的处理器因为低功耗、高效能而在移动设备上得到了广泛应用。
苹果的iPhone和iPad就使用了ARM架构的处理器。
4.当前阶段（2010年至今）（1）多核多线程技术为了提高处理器的性能，现代CPU开始采用多核多线程技术。
这意味着一个处理器可以同时执行多个任务，提高了处理器的并行处理能力。
CPU发展史
HI！想看CPU的家谱吗？我就跟你唠唠这颗传奇的芯吧！众所周知，电脑技术每一次的发展主要是靠CPU不断的推陈出新所推动的，所以CPU的发展史是最让人津津乐道，回味无穷的。
今天就让我们以INTEL和AMD公司的产品为线索，沿着历史发展的小河，慢慢地看慢慢地聊吧！最早的CPU -----1971年，INTEL（英特尔）公司推出了世界上第一台微处理器4004。
它是第一台用于计算器的4位微处理器，也是第一款个人有能力买得起的电脑处理器！尽管它速度很慢，功能也很有限，可是别忘了毕竟是它从此揭开了CPU发展的序幕！X86时代-----1978年，INTEL公司推出了命名为i8086的16位微处理器，同时还生产出与之相配合的数学协处理器i8087，由于这两种芯片所用的指令集相互兼容，所以人们统称它们为“X86”指令集。
后来Intel公司又推出的第二代，第三代CPU等仍然兼容原来的“X86”指令集，所以Intel在后续CPU的命名上沿用了原先的X86序列，从而就有了286，386，486这些叫法。
（原来X86的叫法是这样来的）-----1982年，INTEL公司推出了命名为80286的芯片，虽然它仍旧是16位结构，但它的时钟频率由最初的6MHz提高到了20MHz。
内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。
--- 1985年，INTEL推出了80386芯片，它是80X86系列中的第一种32位微处理器，制造工艺也有了很的进步，它的时钟频率为12.5MHz/20MHz/25MHz/33MHz；内部和外部数据总线都是32位，地址总线也是32位，可寻址4GB内存。
在此期间，AMD公司也开始加入CPU的生产，并且价格比INTEL更低，同样命名为“386”。
（INTEL强劲对手隆重登场！）----1989年，INTEL推出了80486芯片，它的时钟频率为25MHz、33MHz，50MHz。
80486是将80386和数学协处理器80387以及一个8KB的高速缓存集成在一个芯片内，并且在80X86系列中首次采用了RISC （精简指令集）技术，可以在一个时钟周期内执行一条指令，从而使CPU速度大大地得到提高。
中央处理器的发展过程
中央处理器（CPU）的发展过程可以追溯到20世纪50年代。
以下是中央处理器发展的主要里程碑：1. 早期计算机：在早期计算机中，中央处理器是由离散的电子器件（如电子管、继电器等）组成的。
这些计算机的处理速度非常慢，且体积庞大。
2. 集成电路：20世纪60年代，集成电路的发明使得将多个电子器件集成到一个芯片上成为可能。
这种技术的出现使得中央处理器的体积大大减小，性能也有所提升。
3. 微处理器：20世纪70年代，微处理器的概念被提出。
微处理器是一种将中央处理器的所有功能集成到一个芯片上的处理器。
第一个商用微处理器是英特尔公司于1971年推出的Intel 4004，它具有4位计算能力。
4. 8位和16位处理器：在20世纪70年代和80年代，8位和16位处理器成为主流。
这些处理器具有更高的计算能力和更复杂的指令集，使得计算机能够执行更复杂的任务。
5. 32位处理器：20世纪80年代末和90年代初，32位处理器开始出现。
这些处理器具有更高的计算能力和更大的内存地址空间，使得计算机能够处理更大规模的数据和更复杂的任务。
6. 多核处理器：21世纪初，随着技术的进步，多核处理器开始出现。
多核处理器将多个处理核心集成到一个芯片上，可以同时执行多个任务，提高计算机的并行处理能力。
7. 64位处理器：21世纪初，64位处理器开始普及。
这些处理器具有更高的计算能力和更大的内存地址空间，可以处理更大规模的数据和更复杂的任务。
8. 高性能处理器：随着技术的不断进步，高性能处理器的发展也在不断推进。
这些处理器具有更高的时钟频率、更大的缓存和更复杂的指令集，可以提供更快的计算速度和更强大的处理能力。
总体而言，中央处理器的发展经历了从离散器件到集成电路，再到微处理器的演变过程。
随着技术的进步，中央处理器的计算能力、存储能力和并行处理能力不断提高，推动了计算机技术的发展和应用的广泛普及。
CPU的发展历程
CPU的发展历程CPU的出现是很早之前的事了，发展至今，CPU也在不断的创新，那么，CPU在这些年有什么样的发展历程呢?让店铺带着大家去了解CPU的发展历程吧。
第1阶段第1阶段(1971——1973年)是4位和8位低档微处理器时代，通常称为第1代，其典型产品是Intel4004和Intel8008微处理器和分别由它们组成的MCS-4和MCS-8微机。
基本特点是采用PMOS工艺，集成度低(4000个晶体管/片)，系统结构和指令系统都比较简单，主要采用机器语言或简单的汇编语言，指令数目较少(20多条指令)，基本指令周期为20~50μs，用于简单的控制场合。
Intel在1969年为日本计算机制造商Busicom的一项专案，着手开发第一款微处理器，为一系列可程式化计算机研发多款晶片。
最终，英特尔在1971年11月15日向全球市场推出4004微处理器，当年Intel 4004处理器每颗售价为200美元。
4004 是英特尔第一款微处理器，为日后开发系统智能功能以及个人电脑奠定发展基础，其晶体管数目约为2300颗。
第2阶段第2阶段(1974——1977年)是8位中高档微处理器时代，通常称为第2代，其典型产品是Intel8080/8085、Motorola公司、Zilog公司的Z80等。
它们的特点是采用NMOS工艺，集成度提高约4倍，运算速度提高约10~15倍(基本指令执行时间1~2μs)。
指令系统比较完善，具有典型的计算机体系结构和中断、DMA等控制功能。
软件方面除了汇编语言外，还有BASIC、FORTRAN等高级语言和相应的解释程序和编译程序，在后期还出现了操作系统。
1974年，Intel推出8080处理器，并作为Altair个人电脑的运算核心，Altair在《星舰奇航》电视影集中是企业号太空船的目的地。
电脑迷当时可用395美元买到一组Altair的套件。
它在数个月内卖出数万套，成为史上第一款下订单后制造的机种。
电脑CPU的今世前身
电脑CPU的今世前身一、Intel 4004微处理器是世界上第一款商用计算机微处理器，就像当时的广告说的一样，它是"一件划时代的作品"。
它片内集成了2250个晶体管，晶体管之间的距离是10微米（也就是10000纳米，和现在的22纳米相差甚远），能够处理4bit的数据，每秒运算6万次，主频0.74MHz，运行的频率为108KHz，成本不到100美元。
英特尔公司的首席执行官戈登.摩尔将4004称之为"人类历史上最具革新性的产品之一"。
4004外形4004内核线路局部二、1972年4月，英特尔推出第一款8位微处理器――8008。
现在回头看8008属于无心插柳的产物，其实它是Intel一笔不太成功的买卖之后的自己吞下的“苦果”，但是却幸运的成功了。
8008外形8008内核Intel C8008为世界上第一款八位元处理器。
8008共推出两种速度，0.5 Mhz 以及0.8 Mhz，虽然比4004的工作时脉慢，不过因为是八位元处理器（比起4004的四位元），整体效能要比4004好上许多。
8008可以支援到16KB 的内存。
C8008是比较珍贵的紫色陶瓷镀金接脚版本，D8008则是后期出的量产版。
三、Intel 8080为英特尔早期发布的处理器。
它于1974年4月发布，是一枚8位元处理器，主频为2MHz，它集成6000只晶体管，每秒运算29万次，拥有16位地址总线和八位数据总线，包含7个八位寄存器，支持16位寻址，同时它也包含一些输入输出端口，这也是一个相当成功的设计，有效解决了外部设备在内存寻址能力不足的问题。
它是英特尔公司继4004芯片推出的第三代微处理器，8080比4004快十倍而且数据宽度也从4位扩展到8位，被广泛应用与各种控制系统和嵌入式系统中。
自1975年第一台个人电脑诞生以后，8080芯片帮助英特尔在几年后占据了电脑芯片的霸主地位。
zilog 制造了与8080兼容的CPU z-80。
InterCPU的发展历史和未来前景
Inter CPU的发展历史和未来前景1968年,神奇而伟大的Intel公司成立了,格鲁夫、诺依斯和摩尔是微电子业界的梦幻组合.1971年,INTEL英特尔公司推出了世界上第一台微处理器4004.Intel 4004微处理器集成了2250个晶体管,每个晶体管的距离是10微米,它能够处理4比特的数据,每秒运算6万次,运行的频率为108Khz,成本不到100美元.英特尔公司的首席执行官戈登摩尔将4004称之为“人类历史上最具革新性的产品之一”.Intel 4004微处理器功能较弱,计算速度较慢,以至于只能在Busicom计算器上使用,更不用说进行复杂的数学计算了.但是相比第一套计算机ENIAC来说,功能和体积有了长足的进步.1978年,INTEL公司推出了命名为i8086的16位微处理器,同时还生产出与之相配合的数学协处理器i8087,由于这两种芯片所用的指令集相互兼容,所以人们统称它们为“X86”指令集.Intel推出了8086处理器,到今天为止它仍然是所有x86兼容处理器的基础.Intel 8086集成万只晶体管,时钟频率为,内部数据总线CPU内部传输数据的总线、外部数据总线CPU外部传输数据的总线均为16位,地址总线为20位,可寻址1MB内存.1979年Intel推出8088处理器.Intel 8088处理器内含29000个晶体管,地址总线为20位,时钟频率为,可以使用1M内存.8088处理器的内部数据处理总线为16位,外部数据总线为8位.8088芯片在IBM PC中的使用也开创了全新的微机时代.1981年Intel发布了一个不太重要的CPU——80186,这颗CPU没有被PC厂商所采纳,据说主要是软件兼容的问题而被废弃.1982年Intel在8086的基础上,推出了80286芯片.286芯片具备16位字长,集成了万只晶体管,时钟频率由最初的6MHz逐步提高到20MHz.其内部和外部数据总线皆为16位,地址总线24位.与8086相比,80286寻址能力达到了16MB,可以使用外存储设备模拟大量存储空间,从而大大扩展了80286的工作范围,还能通过多任务硬件机构使处理器在各种任务间来回快速切换,以同时运行多个任务,其速度比8086提高了5倍甚至更多.1985年10月17日Intel发布了80386处理器.80386处理器被广泛应用在1980年代中期到1990年代中期的IBM PC兼容机中.这些PC机称为“80386电脑”或“386电脑”,有时也简称“80386”或“386”.80386处理器首次在x86处理器中实现了32位系统,可配合使用80387数字协处理器增强浮点运算能力,并且首次采用高速缓存外置解决内存速度瓶颈问题.80386有三种工作模式：实模式、保护模式、虚拟86模式.实模式为DODX可以直接访问4G字节的内存,并具有异常处理机制；虚拟86模式可以同模拟多个8086处理器来加强多任务处理能力.80386的广泛应用,将PC机从16位时代带入了32位时代.80386的强大运算能力也使PC机的应用领域得到巨大扩展,商业办公、科学计算、工程设计、多媒体处理等应用得到迅速发展.1989年,80486处理器面市.80486处理器集成了120万个晶体管,时钟频率由25MHz逐步提升到50MHz.80486是将80386和数学协处理器80387以及一个8KB的高速缓存集成在一个芯片内,并在X86系列中首次使用了RISC精简指令集技术,可以在一个时钟周期内执行一条指令.它还采用了突发总线方式,大大提高了与内存的数据交换速度.由于这些改进,80486的性能比带有80387协处理器的80386提高了4倍.早期的486分为有协处理器的486DX和无协处理器的486SX两种,其价格也相差许多.随着芯片技术的不断发展,CPU的频率越来越快,而PC机外部设备受工艺限制,能够承受的工作频率有限,这就阻碍了CPU主频的进一步提高,在这种情况下,出现了CPU倍频技术,该技术使CPU内部工作频率为处理器外频的2－3倍,486DX2、486DX4的名字便是由此而来.1993年,全面超越486的新一代586处理器问世,为了摆脱486时代处理器名称混乱的困扰,最大的CPU制造商Intel公司把自己的新一代产品命名为Pentium奔腾以区别AMD和Cyrix的产品.Pentium处理器包含了310万个晶体管,内置了16K的L1 Cache,时钟频率由最初的60Mhz和66Mhz到后来的200MHz.1995年秋天,英特尔发布了Pentium Pro处理器.Pentium PRO是英特尔首个专门为32位服务器、工作站设计的处理器,主频有150/166/180和200MHz四种.Pentium Pro处理器总共集成了550万个晶体管,并且整合了高速二级缓存芯片,性能比Pentium更胜一筹.Pentium Pro处理器将L2 cache与CPU封装在一起——“PPGA封装技术”L2 cache在486和Pentium中都是设置在主板上,两个芯片之间用高频宽的总线互连,连接线路也被安置在封装中.这使得内置的L2 cache能更容易地运行在更高的频率上,从而大大提高程序的执行速度.外部地址总线扩展至36位,处理器的直接寻址能力64GB,为将来发展留下余地.采用动态执行技术,这是Pentium处理器技术的又一次飞跃.该技术通过预测程序流程并分析程序的数据流,可选择最佳的指令执行顺序.意即指令不必按程序为它规定的顺序执行,只要条件具备就可以执行,从而使程序达到更高的运行效率.Pentium Pro处理器在技术上取得了较大的进步,但是Pentium Pro处理器高昂的价格使得这款处理器没有良好的销售业绩.于是1996年,Intel公司推出了Pentium MMX处理器. Pentium MMX是英特尔在Pentium内核基础上改进,最大的特点是增加了57条MMX指令.这些指令极大地提高CPU处理多媒体数据的效率.MMX指令非常成功,在之后生产的各型CPU 都包括这些指令集.1997年英特尔发布了Pentium II处理器.其内部集成了750万个晶体管,并整合了MMX 指令集技术.此时,英特尔 Pentium II架构已经从Socket 7转成Slot 1,并首次引入了封装Single Edge Contact技术,将高速缓存与处理器整合在一块PCB板上.Slot 1的Pentium II 晶体管数为900万,并且具有两种版本的核心：Klamath与Deschutes.1997年底,Intel推出了没有集成二级缓存的Celeron处理器.由于性能不佳很快就淘汰出了市场.1998年Intel发布了Pentium II Xeon至强处理器.Xeon是英特尔引入的新品牌,当时Intel公司为了区分服务器市场和普通个人电脑市场,决定研制全新的服务器CPU,命名也跟普通CPU做了一些明显的区分,称为Pentium II Xeon,取代之前所使用的Pentium Pro品牌.Pentium II Xeon处理器不但有更快的速度,更大的缓存,更重要的是可以支持多达4路或者8路的SMP对称多CPU处理功能,它采用和Pentium II Slot1接口不同的Slot 2接口,必须配合专门的服务器主板才能使用.1998年上半年,Intel在吸取了集成二级缓存的Celeron处理器的教训,推出了堪称经典的Celeron处理器.这款Celeron处理器集成了二级缓存,并且采用了66MHz的前端总线,可以轻易的超至100MHz.这使得这款处理器可以稳定运行在450MHz的速度.超频到450MHz的Celeron 300A 处理器足以与比它贵不少的Pentium II 400抗衡.1999年,Intel的新一代产品Pentium III处理器,它采用微米制造工艺,新的SECC2插口.Pentium III处理器拥有32K一级缓存和512K二级缓存运行在芯片核心速度的一半下,包含MMX指令和Intel自己的“ 3D”指令SSE,最初发行的PIII有450和500MHz两种规格,其系统总线频率为100MHz.同年10月,Intel推出了基于微米工艺制造的Pentium III处理器,这款Pentium III 处理器有256K在片二级高速缓存,代码名为Coppermine.Coppermine以733MHz登台.随着工艺尺寸从微米减少到微米,不仅提高了Pentium III处理器的时钟速度,也使Intel推出了集成的二级高速缓存.虽然集成的二级高速缓存只有老式Pentium III处理器的一半,但在处理器全速下运行,性能仍有显着提高.其后Intel推出了Pentium III Xeon处理器.作为Pentium II Xeon的后继者,除了在内核架构上采纳全新设计以外,也继承了Pentium III处理器新增的70条指令集,以更好执行多媒体、流媒体应用软件.除了面对企业级的市场以外,Pentium III Xeon加强了电子商务应用与高阶商务计算的能力.Intel还将Xeon分为两个部分,低端Xeon和高端Xeon.其中,低端Xeon和普通的Coppermine一样,仅装备256KB二级缓存,并且不支持多处理器.这样低端Xeon和普通的Pentium III的性能差距很小,价格也相差不多；而高端Xeon还是具有以前的特征,支持更大的缓存和多处理器.2000年Intel推出了Celeron II处理器.Celeron II处理器核心源于Coppermine,Coppermine的二级缓存为256KB,而Celeron II处理器的二级缓存为128KB.第一批Celeron II处理器的外频为66MHz,与Celeron A处理器相同.随后Intel把Celeron II 处理器的外频提高到了100MHz.在这时期市场上还有Tualatin Celeron和TualatinPentium III处理器销售.进入21世纪,Intel处理器也进入全新的Pentium 4时代.到目前为止Pentium 4共采用了Willamette,Northwood和Prescott核心的三种.其中Willamette核心属于Pentium 4最早期的产品,是采用微米工艺制造的,代表产品有P4 和P4 .因为它发热量比较大、频率提升比较困难,而且二级缓存只有256KB,所以总体性能并不理想,特别是对于超频用户来说,这类产品难以让人感到满意.因此Intel很快就开发出了Northwood核心的产品,以满足消费者的需求.Northwood核心的Pentium 4采用微米工艺制造,相比Willamette内核的处理器,其主频有了很大飞跃,二级缓存也从256K翻番到512KB.而Prescott核心的Pentium 4采用了另人咋舌的31级流水线设计,配备16KB的一级数据缓存和多达1MB的二级缓存.在这期间,Intel也推出了Northwood核心的Celeron处理器.Northwood核心的Celeron 处理器拥有128kB二级缓存不支持超线程技术.其后又推出了基于Prescott核心的Celeron D处理器.2005年春,Intel正是发布第一款家用的桌面双核CPU-Pentium D805,自此,人们的生活开始进入双核时代.经历两年多的发展, Pentium D系列已经比较壮大,旗下共有PD8X5, PD8X0, PD9X5等等型号,由于价格的不断下滑,现在已经成为入门级双核的首选之一.但是,由于CPU的核心构架比较落后,所生产的产品功耗比较高,这也正成全了AMD,因为AMD的CPU流水线较短,工艺也运用的得当,使得同性能的CPU要比Intel的功耗低一些.虽然不断的对Pentium D系列进行制程等工艺方面的改,但他始终不能从AMD手中捞到便宜,始终摆脱不了低能高耗的形象.为了彻底改变被动局面,2006年7月,Intel正式宣布推出采用Core中文名“扣肉”微架构的Conroe桌面级双核心处理器,并于2006年7月27日正式上架销售.Conroe处理器分为两大系列：Core 2 Duo和Core 2 Extreme.首批上市的产品共有5款,其型号分别为：Intel Core 2 Duo E6300、Intel Core 2 Duo E6400、Intel Core 2 Duo E6600、Intel Core 2 Duo E6700和最为顶级的Intel Core 2 Extreme X6800.Core微架构特点：Core微架构拥有双核心、64bit指令集、4发射的超标量体系结构和乱序执行机制等技术,使用65nm制造工艺生产,支持36bit的物理寻址和48bit的虚拟内存寻址,支持包括SSE4在内的Intel所有扩展指令集.Core微架构的每个内核拥有32KB的一级指令缓存、32KB的双端口一级数据缓存,2个内核共同拥有4MB或2MB的共享式二级缓存.Core微架的桌面版,即Conroe核心处理器又加入了五项主要改革：宽动态指令执行Intel Wide Dynamic、智能电源管理Intel Intelligent Power Capability、智能缓存技术Intel Advanced Smart Cache、智能缓存加速Intel Smart Memoru Acess及高级数字媒体增强Intel Adcanced Digital Media Boost.附表：历年Inter公司出产的处理器.。
