护栏清洗车配置
主次干道交通护栏清洗交通护栏保洁实施方案
少先队队史的概述与介绍少先队是中国共产主义青少年团组织，在中国青少年中起着重要的作用。
它的发展历程与中国共产党的历史紧密相连，是中国青少年思想政治教育的重要组成部分。
本文将深入探讨少先队的队史，介绍其发展过程、组织结构以及对青少年的教育影响。
一、少先队的起源少先队始于1925年，由时任中国共产党中央委员会主席陈独秀倡议成立。
起初，少先队是一个以学校为单位的青少年团体，旨在团结、教育和引导青少年，培养他们的社会责任感和共产主义思想。
二、发展与壮大随着中国共产党的发展壮大，少先队也逐渐发展成为数以百万计的组织。
1930年，中共中央决定将少先队纳入中国共产主义青年团，使其成为一个具有组织纪律和政治任务的团体。
组织结构也得到加强，实行了分级管理，从而更好地实现对青少年的教育和引导。
三、组织结构少先队按照学校和社区组织为基础，实行班级和小队制度。
每个班级设立一个少先队组织，由队长和队委员领导。
而小队则是班级的基础组织单位，也是少先队员的集体生活和学习的场所。
四、理想与使命少先队的理想是共产主义，使命是学习、团结、纪律、勇敢和服务。
少先队秉承团结合作、共同进步的原则，通过开展各种活动，如红领巾引领、团队比赛等，培养队员们的集体主义精神和合作意识。
五、教育与引导少先队注重对队员的思想政治教育。
通过丰富多样的教育活动和集体生活，如观看红色电影、参观革命遗址等，激发队员的爱国主义情感，增强他们的党性修养和社会责任感。
六、对青少年的影响少先队对青少年的影响是全面而深远的。
它不仅帮助青少年树立正确的思想观念，还培养队员们的集体主义精神、奉献精神和社会责任感。
通过少先队的组织生活和教育引导，青少年们能够更好地认识并践行社会主义核心价值观，为实现中华民族伟大复兴的中国梦贡献力量。
总结回顾：少先队作为中国共产主义青少年团组织，起源于1925年，随着中国共产党的发展而壮大，并成为一个具有组织纪律和政治任务的团体。
少先队按照学校和社区组织为基础，实行班级和小队制度。

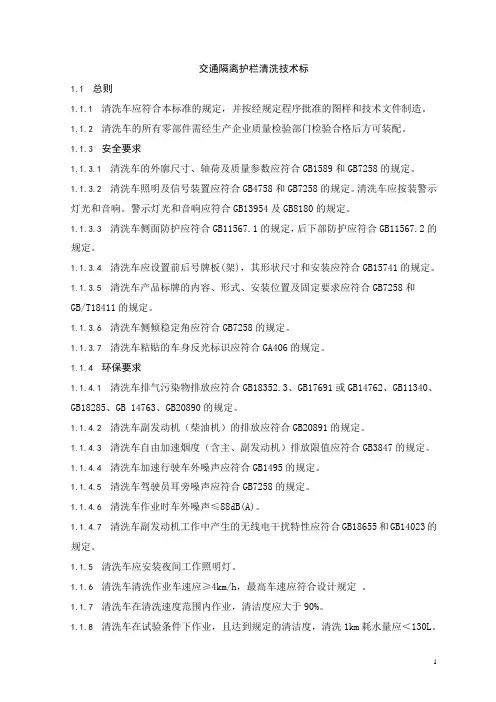

交通隔离护栏清洗技术标
交通隔离护栏清洗技术标1.1 总则1.1.1 清洗车应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。
1.1.2 清洗车的所有零部件需经生产企业质量检验部门检验合格后方可装配。
1.1.3 安全要求1.1.3.1 清洗车的外廓尺寸、轴荷及质量参数应符合GB1589和GB7258的规定。
1.1.3.2 清洗车照明及信号装置应符合GB4758和GB7258的规定。
清洗车应按装警示灯光和音响。
警示灯光和音响应符合GB13954及GB8180的规定。
1.1.3.3 清洗车侧面防护应符合GB11567.1的规定，后下部防护应符合GB11567.2的规定。
1.1.3.4 清洗车应设置前后号牌板(架)，其形状尺寸和安装应符合GB15741的规定。
1.1.3.5 清洗车产品标牌的内容、形式、安装位置及固定要求应符合GB7258和GB/T18411的规定。
1.1.3.6 清洗车侧倾稳定角应符合GB7258的规定。
1.1.3.7 清洗车粘贴的车身反光标识应符合GA406的规定。
1.1.4 环保要求1.1.4.1 清洗车排气污染物排放应符合GB18352.3、GB17691或GB14762、GB11340、GB18285、GB 14763、GB20890的规定。
1.1.4.2 清洗车副发动机（柴油机）的排放应符合GB20891的规定。
1.1.4.3 清洗车自由加速烟度（含主、副发动机）排放限值应符合GB3847的规定。
1.1.4.4 清洗车加速行驶车外噪声应符合GB1495的规定。
1.1.4.5 清洗车驾驶员耳旁噪声应符合GB7258的规定。
1.1.4.6 清洗车作业时车外噪声≤88dB(A)。
1.1.4.7 清洗车副发动机工作中产生的无线电干扰特性应符合GB18655和GB14023的规定。
1.1.5 清洗车应安装夜间工作照明灯。
1.1.6 清洗车清洗作业车速应≥4km/h，最高车速应符合设计规定。
1.1.7 清洗车在清洗速度范围内作业，清洁度应大于90%。
护栏清洗车说明书-摘录
3、喷水作业或清洗护栏前，注意检查一遍各高压球阀关联动作是否正
常，护栏清 洗、左喷、右喷、喷枪各开关中有一个置于开位，卸
荷阀一定是关闭的，只有 护栏清洗、喷枪、左喷、右喷、喷枪各
开关全部置于关位，卸荷阀打开。
4、副发动机运转时，严禁接近进行维修。
5、使用高压喷枪时，应注意安全，严禁将高压喷枪对准人。
目次
前言……………………………………………………………………………………1
特别说明………………………………………………………………………………2
1 东辆识别……………………………………………………………………………4
2 概述…………………………………………………………………………………4
3 技术参数……………………………………………………………………………4
机风扇、风机、液压油泵皮带的张紧情况： 3)主、副发动机进气系统各处密封
情况;
4)液压油箱液位及液压油油质情况; 5)水箱水位情况
2、副发动机启动前，请检查:
1）
检查水箱中水是否足够多；
2）
水箱后部左侧的高压水泵进水球阀是否打开(行程开关是否接触好球阀阀炳，否
则认定为关闭状态);
3）
检查卸荷阀是否打开到位(该动作控制球阀油杆伸出);
58副发转速1500rmin整车整备质量kg5200最大总质量kg7300外形尺寸长宽高mm592022102560轴距mm3360轮距前轮mm1504后轮mm1425接近角165离去角18最小离地间隙mm18033主要部件型式及参数表主要部件型式及参数表底盘型号类别生产企业ql1070a1hay二类底盘庆铃汽车股份有限公司底盘发动机型号及生产企业4kh1tcg40庆铃汽车股份有限公司底盘发动机功率kwmin963400离合器膜片弹簧单片干式液压控制变速器速比同步啮合式型式一档msb5sm510525431536100007894481底盘减速箱型式高速挡低速挡速比176驱动桥全浮式螺旋小伞形齿轮和准双曲线齿轮传动i5286轮胎前轮70016单后轮70016双燃油种类010轻柴油副发动机型号江铃jx493g3日本五十铃发动机技术发动机额定功率57kw3600rmin手油门限位2200rmin齿轮齿合套换挡式联轴器尼龙柱销式型式开式电液控制集中操纵主要元件齿轮泵摆线马达液压缸电磁阀集成块等溢流压力液压油缸回路14mpa液压马达回路10mpa液压油容量120l控制方式逻辑编程语言报警机电液互锁等底盘车系统电压12v工作装置系统电压12v蓄电池型号12v70ah2只并联高压水泵型式柱塞式型号udorgc3417s压力17mpa转速1450rmin水阀型式液控高压球阀压力12mpa喷雾喷嘴型式细微雾化型角喷嘴型式高压洗涤型型式滤网式主要元件直流水泵水滤喷嘴水箱等水阀手动球阀型34护栏清洗车加油脂加水一览表序号加注部位加注油水种类型号级别及加注量主发动机柴油机机油cdce或cc变速器机油sfsesdsc级或cdcecc底盘减速箱gb5903lckc200号闭式齿轮油油量为加油至油面孔以上处
城市隔离护栏清洗车
路太HLQ5063TQX城市隔离护栏清洗车产品主要技术参数特别说明：一、主副发动机属同一厂家生产，配件通用，易维修。
二、车辆配件：全部使用标准配件，在保修期满后购买方便，保证车辆正常使用。
三、独有的智能平衡轮（专利）避免车辆工作状态重心偏移颤动。
四、配置清洗用水加热系统（进口），可以保证冬季雪后正常使用。
五、配置防冻液循环系统，保证冬季随时使用。
产品性能说明1、产品性能原理简介本车是基于江铃二类底盘上的改装，排放达国III标准，质量可靠，动力强劲,可全自动高速清洗、刷洗城市市政道路各种形式隔离护栏，广泛适用于城市道路隔离护栏、道路两侧墙体的刷洗，配有高压水泵、水枪。
系统采用两冲、两面、两洗的清洗工艺，两面同时清洗，使清洗更加彻底，也可根据现场作业需要，进行单面清洗。
道路隔离护栏清洗车是在引进、消化世界先进技术的基础上，并结合中国实际情况设计生产的，刷洗护栏的工作原理为，首先刷辊前面的两排高压喷水管喷出水将护栏充分预湿，车体前移的过程中，然后滚刷转动夹着护栏，对护栏进行全方位刷洗，最后由后面的两排高压喷水管喷出水将残留的灰尘冲去，刷洗后的护栏光亮如新。
2、产品的先进性、可靠性、方案设计合理性说明一、产品先进性：1、采用内藏式刷辊，可以根据护栏的宽窄、高低任意调整刷辊,作业完成后，可以收回到货箱内，链条式自动门（该链条式自动门为专利产品，专利号为：ZL201020172926.6）落下，使道路隔离护清洗车外观整体大方，流线性好；2、智能型支撑轮装置设计（智能型支撑轮为专利产品，专利号为ZL201020172912.4），最大限度地保证车辆作业时的稳定性和安全性；3、作业机构采用电、液、气集中系统自动化控制，整车具有良好的人机操作界面，操作方便灵活，驾驶员可在配备冷暖空调的驾驶室内完成各种操作，安全、舒适；4、设计有液压油冷却自动控制系统，使油温始终处于最佳工作温度，提高液压工作效率和系统寿命及安全性；5、采用大直径多棱角刷毛，作业效果效率更高，并有效保护作业面漆层；6、特殊刷片安装结构设计，刷毛扫片更换快捷，安装、作业可靠方便；7、外清洗防护罩安装式设计，可满足城市多种护栏单面、双面作业需求，作业更方便、安全；8、作业间隙精确可调，平稳可靠，满足不锈钢、喷塑等多类型宽度形式不同护栏清洗作业需求，同时还能清洗梯形底墩；9、配备高压水泵、水枪（标配），可完成高压冲洗作业；10、带有前挂式侧护栏清洗系统，可用于道路双侧护栏清洗作业。
机械设计毕业设计说明书马路护栏清洗机的设计
湖北工业大学毕业设计说明书题目：马路护栏清洗机学院：机械学院专业：机电一体化学号： 1010100406姓名：熊飞指导教师：王海涛完成日期：2014年5月湖北工业大学毕业论文（设计）任务书论文（设计）题目：马路护栏清洗机学号：1010100406姓名：熊飞专业：机电一体化指导教师：王海涛系主任：李奕一、主要内容及基本要求1：了解城市街道护栏清洗机的原理及其设计：2：CAD绘图设计，要求A0图纸一张，总共达到两张A0。
3：说明书，要求8000字以上，要求内容完整，计算准确：4：外文翻译3000字以上，要求语句通顺。
二、重点研究的问题1：马路街道护栏清洗机结构的设计：2：马路街道护栏清洗机工作原理的选型四、应收集的资料及主要参考文献[1]任伯森.中国机械式清洗设备发展概况[J].中外清洗设备及配套产品重点厂商名录.1999,1 :5 -7[2]喻乐康，左东晓.机械清洗的技术发展[J]建设机械技术与管理.1999,1: 30 -32[3]张福恩、吴乃优.交流调速电梯原理、设计及安装维修[M].北京:机械工业出社.1999[4]余锡存、曹国华.单片机原理及接口技术[M].西安:西安电子科技大学，2000[5]刘竞成.交流调速系统[N].上海:上海交通大学出版社，1984[6] ELEVATER WORLD[J], U.S.A: ELEVATER WORLD. INC. 1981^1989[7]B .K.博瑟.交流调速系统[Nu].姚承三等译.北京;煤炭工业出版社.1986[9]PhilipsRS ,ElectricL ifts[M].London:Sir LsaacP itman&SonsLtd,1996[10]高健.机械优化设计基础[M].北京:科学出版社，2000.湖北工业大学毕业论文（设计）评阅表学号1010100406 姓名熊飞专业机电一体化毕业论文（设计）题目：马路护栏清洗机湖北工业大学毕业论文（设计）鉴定意见学号：1010100406 姓名：熊飞专业：机电一体化毕业论文（设计说明书）27 页图表 6 张目录第一章研究背景及发展概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1一研究背景‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1二发展概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 21 成型产品介绍‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22 技术差距‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6第二章结构设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8一工作原理及主要机构‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 8二设计要求‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12三方案讨论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 13第三章设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14一刷子的设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 14二电动机的选定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 16三支撑导槽的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 18四液压泵的选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 20五带轮传动设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 22结论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 24设计体会‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 24致谢‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 25参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 26第一章城市道路护栏清洗车的研究背景发展概况一研究背景管理设施作为交通管理工作的重要组成部分，是一个城市的经济、文化、市容、市貌等方面综合体现的窗口，它标志着一个城市管理水平的高低。
东风交通护栏清洗车介绍
东风DFA5086护栏清洗车护栏清洗车是一种以塑料护栏、金属护栏、混凝土护栏等各种类型的交通护栏为对象，对其进行清洗作业的一种环卫型工程车辆。
主要作用是保持交通护栏清洁，为广大市民保持一个舒适、整洁的交通环境。
东风DFA5086护栏清洗车为目前国内护栏清洗车行业技术含量最高、功能最强的一款产品。
它主要应用于道路中央隔离护栏、防撞桶、水马、路桥石、标志牌等交通设施清洗，具有智能化、诸多高新专利技术、单机取力、节能、低碳环保、效率高、功能多等特点。
护栏清洗车的直接作业装置为车身左侧装配的四个滚刷清洗刷体，以液压机械臂作为支撑与位置调节装置，机械动力结构采用原车发动机取力技术，无副发动机，可以最大限度的节油、减排、降噪。
水箱采用不锈钢水箱，永不锈蚀，载水量达4吨以上。
作业时，先由低压水泵将水喷到清洗刷上，再由清洗刷通过快速旋转，依靠与作业对象接触时产生的切线力清除物体表面的污垢，以达到清洗效果，并且不会对护栏产生破损，清洗率在90%以上。
作业速度为每小时3-15Km。
与人工清洗相比较，采用护栏清洗车清洗护栏有不可替代的优势：第一，清洗效率高，一辆护栏清洗车每小时可清洗护栏3-15公里，相当于大约300人的工作量。
第二，使用成本低，管理方便。
如采用人工清洗，需求人员数量大，管理困难，安置困难，如有紧急任务，调配人员困难。
但护栏清洗车只需一车一人足以，简单灵活。
第三，安全性能好，以往其他地区时有出现护栏清洗工人工作中出现交通事故的例子，存在很大的安全隐患，但采用护栏清洗车能很好地规避此隐患。
综上，采用护栏清洗车是维护交通护栏清洁与交通安全的最佳选择与迫切需求。
与其他同类产品相比较，此产品主要有以下几大优势：优势一：可刷洗防撞桶、水马等大直径交通设施。
本产品最大清洗直径达700mm以上，是所有同类产品的3倍，可以针对防撞桶、路桥路缘石、路桥水泥围档、水马等大直径交通设施进行专项作业，其适用范围广，功能全面，做到了一车多用。
护栏清洗车管理制度
护栏清洗车管理制度一、总则1. 为了加强护栏清洗车的管理，提高清洗效率，确保护栏清洗工作的质量，制定本管理制度。
2. 本制度适用于所有涉及护栏清洗工作的相关人员，包括护栏清洗车驾驶员、护栏清洗车管理人员以及其他涉及护栏清洗工作的人员。
3. 所有相关人员必须严格遵守本制度的规定，履行护栏清洗工作的职责，确保护栏清洗工作的安全、高效进行。
二、护栏清洗车的管理1. 护栏清洗车的配置：（1）护栏清洗车必须配备清洗设备、作业人员必须佩戴作业安全带。
（2）护栏清洗车必须定期进行检查维护，确保工作状态良好。
2. 护栏清洗车的使用：（1）护栏清洗车必须由具有相应资质的驾驶员操作，并且必须年满18周岁。
（2）驾驶员必须熟悉道路交通规则，严禁酒后或疲劳驾驶护栏清洗车。
3. 护栏清洗车的保养：（1）护栏清洗车在使用过程中如出现故障，驾驶员必须立即停车检查，如果无法自行解决，应及时报修。
（2）护栏清洗车必须定期进行保养，确保设备完好，避免因设备故障影响工作进度或造成事故。
4. 护栏清洗车的安全管理：（1）护栏清洗车使用前必须进行安全检查，确保车辆和设备没有异常情况，安装好安全带，作业人员需佩戴好安全帽等个人防护设备。
（2）护栏清洗车在道路上行驶时必须遵守交通规则，谨慎驾驶，保持车距，避免发生事故。
三、护栏清洗工作的管理1. 护栏清洗作业的策划：（1）护栏清洗作业必须事先进行策划，明确作业区域、作业时间以及工作程序。
（2）作业人员必须熟悉作业区域的道路情况、护栏位置及清洗方法，确保清洗工作的高效进行。
2. 护栏清洗作业的安全管理：（1）作业前必须进行安全交底，明确工作任务和安全注意事项。
（2）作业人员必须佩戴好个人防护装备，避免因清洗作业而受伤。
3. 护栏清洗作业的流程管理：（1）清洗作业必须按照规定的程序进行，不得随意更改。
（2）清洗作业必须严格按照规定的清洗方法进行，确保清洗效果。
4. 护栏清洗作业的质量管理：（1）清洗完毕后必须进行验收，确保清洗质量符合要求。
ZLJ5164TSLE3扫路车
ZLJ5164TSLE3扫路车项目单位ZLJ5164TSLE3外形尺寸（长×宽×高）mm7860×2470×3190底盘型号东风DFL1160BX2(国Ⅲ)底盘发动机功率kW/r/min136/2500副发动机功率kW/r/min118/2600满载最大总质量kg16000最高行驶速度km/h90最大清扫宽度m 3.5垃圾箱容积m36水箱容积L1400选用件彩色（黑白）电视监控系统、辅助吸管装置、护栏清洗装置、推雪铲等。
ZLJ5163TSLE4扫路车项目单位ZLJ5153TSLE3ZLJ5163TSLE3ZLJ5163TSLE4外形尺寸（长×宽×高）mm7020×2470×29807875×2470×29207875×2470×2920底盘型号东风EQ3168KJ(国Ⅲ)东风DFL1160BX2(国Ⅲ)东风DFL1160BX4(国Ⅳ)底盘发动机功率kW/r/min136/2500155/2500副发动机功率kW/r/min118/2600满载最大总质量kg1480516000最高行驶速度km/h8590最大清扫宽度m 3.5垃圾箱容积m38水箱容积L16003000选用件彩色（黑白）电视监控系统、辅助吸管装置、吸铁装置、护栏清洗装置、推雪铲等ZLJ5163TSLE3扫路车项目单位ZLJ5153TSLE3ZLJ5163TSLE3ZLJ5163TSLE4外形尺寸（长×宽×高）mm7020×2470×29807875×2470×29207875×2470×2920底盘型号东风EQ3168KJ(国Ⅲ)东风DFL1160BX2(国Ⅲ)东风DFL1160BX4(国Ⅳ)底盘发动机功率kW/r/min136/2500155/2500副发动机功率kW/r/min118/2600满载最大总质kg1480516000量最高行驶速度km/h8590最大清扫宽度m 3.5垃圾箱容积m38水箱容积L16003000选用件彩色（黑白）电视监控系统、辅助吸管装置、吸铁装置、护栏清洗装置、推雪铲等ZLJ5161TSLE3扫路车项目单位参数外形尺寸（长x宽x高）mm7760×2470×3070底盘型号庆铃FVR34J2 (国Ⅲ)底盘发动机功率kW191副发动机功率kW/r/min118/2600满载最大总质量kg16000最高车速km/h110最大清扫宽度m 3.5垃圾箱容积m36水箱容积L3400ZLJ5160TSLE3扫路车项目单位参数外形尺寸（长x宽x高）mm8000×2470×3100底盘型号东风天锦DFL1160BX2 (国Ⅲ)底盘发动机功率kW/r/min136/2500副发动机功率kW/r/min221/2200满载最大总质量kg15545最高车速km/h90最大清扫宽度m 3.5最大吹扫宽度m10最大清洗宽度m5最大磁吸宽度m 2.1垃圾箱容积m35水箱容积L2000ZLJ5064TSLE3扫路车项目单位参数外形尺寸（长×宽×高）mm5690×1990×2445底盘型号庆铃NKR77LLLACJAY (国Ⅲ)底盘发动机功率kW/r/min96/3400副发动机功率kW/r/min57/3600满载最大总质量kg6410最高行驶速度km/h100最大清扫宽度m 2.7垃圾箱容积m34选用件集中自动润滑系统、液压动力转向装置ZLJ5063TSLE3扫路车项目单位ZLJ5063TSLE3ZLJ5063TSLE4外形尺寸（长×宽×高）mm5690×1990×24205875×2030×2430底盘型号庆铃NKR77LLLACJAY(国Ⅲ)福田BJ1069VDJEA-FB (国Ⅳ)底盘发动机功率kW/r/min96/3400105/2600副发动机功率kW/r/min57/3600满载最大总质量kg64006495最高行驶速度km/h100最大清扫宽度m3垃圾箱容积m35水箱容积L1000选用件集中自动润滑系统、液压动力转向装置、辅助吸管、吸铁装置等ZLJ5160TXSE4洗扫车项目单位ZLJ5160TXSE3ZLJ5160TXSE4外形尺寸（长×宽×高）mm8586×2490×2980底盘型号东风天锦DFL1160BX(国Ⅲ)东风天锦DFL1160BX5 (国Ⅳ)底盘发动机功率kW /r/min136/2500155/2500副发动机功率kW /r/min118 /2600满载最大总质量kg16000最高车速km/h90高压水路系统压力MPa10流量L/min106最大清扫及清洗宽度m 3.5水箱容积m39垃圾箱容积m37低压冲洗宽度m—≥24ZLJ5160TXSE3洗扫车项目单位ZLJ5160TXSE3ZLJ5160TXSE4外形尺寸（长×宽×高）mm8586×2490×2980底盘型号东风天锦DFL1160BX(国Ⅲ)东风天锦DFL1160BX5 (国Ⅳ)底盘发动机功率kW /r/min136/2500155/2500副发动机功率kW /r/min118 /2600满载最大总质量kg16000最高车速km/h90高压水路系统压力MPa10流量L/min106最大清扫及清洗宽度m 3.5水箱容积m39垃圾箱容积m37低压冲洗宽度m—≥24 ZLJ5100TXSE3洗扫车项目单位ZLJ5100TXSE3外形尺寸（长×宽×高）mm6850×2200×2640底盘型号庆铃QL1100TLARY (国Ⅲ)底盘发动机功率kW /r/min129 /2600副发动机功率kW /r/min62/3600或67 /3600满载最大总质量kg10000最高车速km/h110高压水路系统压力MPa10流量L/min77最大清扫及清洗宽度m 3.15水箱容积m3 6.2垃圾箱容积m3 3.4低压冲洗宽度m—ZLJ5070TXSE3洗扫车项目单位参数外形尺寸（长×宽×高）mm6450×2050×2470底盘型号庆铃NKR77PLPACJAY(国Ⅲ)底盘发动机功率kW /r/min96 /3400副发动机功率kW /r/min67 /3600满载最大总质量kg7300最高车速km/h100高压水路系统压力MPa10流量L/min77最大清扫及清洗宽度m 3.1水箱容积m3 4.5垃圾箱容积m3 2.8选用件双动力元件液压系统、作业监控系统、集中润滑系统ZLJ5160TXQE3洗墙车⑴水箱有效容积 6.5 m3⑵喷水压力 0.3 MPa⑶水泵流量 120 L/min⑷清洗宽度 3.5 m⑸清洗高度 0.3 ～ 4 m⑺洗刷转速 600 r.p.m⑻洗刷平台转角 160°⑼作业时的车速 1.35 ～ 5 km/hZLJ5070THQE3 护栏清洗车项目型号及参数清洗护栏宽度> 0-200m清洗护栏高度≤ 1350 mm滚刷转速≥ 350 r/min清洗速度3～10km/h清洗效率≥ 90﹪高压水泵流量70L/min高压水泵压力100bar直流水泵流量(Max)80L/min直流水泵压力(Max)3bar作业时间(低压清洗护栏时)小时水箱容积 4.5m3角喷冲洗宽度m副发动机型号江铃 JX493G3副发动机功率57 / 3600Kw/r/min副发工作转速(推荐)低压清洗护栏1400 r/min高压清洗护栏1600 r/min底盘型号NKR77PLPACJAY ( 庆铃欧Ⅲ标准 )底盘发动机型号4KH1-TC底盘发动机功率96/3400Kw / r/min驾驶室配置冷暖空调最高行驶车速100km/h最小转弯直径13.6m最大总质量7300 kg外形尺寸（长×宽×高）5680×2140×2560mmZLJ5252GQXE4 清洗车项目单位ZLJ5252GQXE4外型尺寸（长*宽*高）mm10070×2470×2770底盘型号东风DFL1250A11(国Ⅳ)发动机型号ISDe245 40发动机功率kW/ r/min180 /2500满载最大总质量kg25000最高行驶速度km/h90工作速度km/h9.1～14冲洗宽度m≥24洒水宽度m≥14清洗水流量L/min400-800水枪射程m≥38选用件绿化浇灌装置、喷雾降尘装置、自吸管路、喷锌合金水罐ZLJ5251GQXE3 清洗车项目单位ZLJ5251GQXE3外型尺寸（长*宽*高）mm11277×2470×3220底盘型号ZZ1256M5646C1 (国Ⅲ)发动机型号WD615.92 E(采用废气再循环技术)发动机功率kW/r/min196/2200满载最大总质量kg25000最高行驶速度km/h90工作速度km/h 6.5～9.5冲洗宽度m≥24洒水宽度m≥14清洗水流量L/min400-800水枪射程m≥38选用件绿化浇灌装置、喷雾降尘装置、自吸管路、喷锌合金水罐ZLJ5250GQXE3 清洗车项目单位ZLJ5250GQXE3外型尺寸（长×宽×高）mm12430×2495×3135底盘型号ZZ1256M5646C（国Ⅲ）底盘发动机功率kW/r/min196/2200副发动机功率kW/r/min57/3600满载最大总质量kg25000最高行驶速度km/h90高压清洗喷水架清洗宽度m 2.5～3.5喷水架偏转角(°)左、右各30最高清洗水压MPa10清洗水流量L/min134喷雾水流量L/min134低压清洗清洗宽度m≥24清洗水流量L/min400～800ZLJ5166GQXE3 清洗车项目单位ZLJ5166GQXE3外型尺寸（长×宽×高）mm9080×2495×3050底盘型号东风DFL1160BX2（国Ⅲ）底盘发动机功率kW/r/min136/2500副发动机功率kW/r/min57/3600满载最大总质量kg16000最高行驶速度km/h90高压喷水架清洗宽度m 2.5～3.5清洗喷水架偏转角(°)左、右各30最高清洗水压MPa10清洗水流量L/min134喷雾水流量L/min134低清洗宽度m≥24压清洗清洗水流量L/min400～800ZLJ5163GQXE4 清洗车项目单位ZLJ5163GQXE4外型尺寸（长*宽*高）mm8280×2470×2850底盘型号东风DFL1160BX4 (国Ⅳ)155/2500发动机功率kW/r/min满载最大总质量kg16000最高行驶速度km/h85工作速度km/h7～14洒水宽度m≥14清洗水流量L/min400-800水枪射程m≥36选用件绿化浇灌装置、喷雾降尘装置、自吸管路、喷锌合金水罐ZLJ5160GXEE3 吸粪车项目单位参数外型尺寸（长×宽×高）mm 7685×2480×3149底盘型号EQ1168KJ(国Ⅲ)kW/发动机功率132/2500r/min整车最大总质量kg 16000kg最高行驶速度km/h 90 km/h真空泵绝对工作压力Pa 400真空泵理论抽速L/s 45抽吸深度m ≥4污水罐有效容积m313吸污管管径mm 100ZLJ5160GYHE3 下水道综合养护车项目单位参数外型尺寸（长×宽×高）mm8040×2490×3390底盘型号庆铃FVR34J2 (国Ⅲ)发动机功率kW/r/min191/2500满载最大总质量kg15750最高行驶速度km/h110高压疏通系统水泵最高压力MPa19水泵最大流量L/min212清水箱容积m3 4.5高压水管直径mm DN 25真空吸污系统真空泵最大流量m3/h1400有效吸程m≥4.5污水罐有效容积m3 5.5吸污管管径mm125ZLJ5061GQXE3 下水道疏通清洗车项目单位参数外型尺寸（长×宽×高）mm5990×1940×2380底盘型号庆铃NKR77LLLACJAY (国Ⅲ)底盘发动机功率kW/r/min96/3400副发动机功率kW/r/min57/3600满载最大总质量kg6430最高行驶速度km/h100水泵最高压力MPa20水泵最大流量L/min105水箱容积L2500水管长度m≥70ZLJ5250TCXZE3多功能除雪车型号ZLJ5250TCXZE3 外形尺寸（长×宽×高）11685X2496X3800 底盘型号HOWO ZZ3257N3847C/S2WA发动机功率279kW（380hp）撒布宽度(m) 1～10m料箱容积 1 0m³、12 m³、13 m³、15 m³满载最大总重量25000kg工作速度除雪25km/h、除冰5～10 km/h主要配置①进口高速清扫滚刷②进口高速除雪铲③进口侧翼铲④进口大型撒布机⑤进口刮冰装置ZLJ5140TCXE3/ ZLJ5122TCXE4暴风雪除雪车型号ZLJ5140TCXE3ZLJ5122TCXE4外形尺寸（长×宽×高）10050mm×2980mm×2850mm10350mm×2980mm×2850mm底盘型号CA4143P7K2E DFL1120B3 发动机功率125KW/2600r/min 125KW/2600r/min 除雪宽度(m) 2400mm 2400mm除雪速度（km/h）35 35除冰速度（km/h）5～10 5～10除压实雪厚度100mm 100mm除浮雪厚度250mm 250mm 除雪率98% 98%工作时越障高度300mm 300mm 除雪面积80000m280000m2满载最大总重量14000kg 12000kg主要配置①双头前绞龙刷，②复合越障刮铲，③切割滚轮，①双头前绞龙刷，②复合越障刮铲，③切割滚轮，④轧刮滚轮，⑤绞龙排刷，⑥单侧排雪刷组④轧刮滚轮，⑤绞龙排刷，⑥单侧排雪刷组ZLJ5251ZXXE3 车厢可卸式垃圾车项目单位 参数 外形尺寸(长×宽×高)mm8075x2496x3165底盘型号斯太尔ZZ1256M4646C （国Ⅲ）发动机功率 kW/ r/min 196 最大总质量 kg 25000 最高车速km/h 90配套垃圾压缩机型号 YJSF3020、YJSZ1315ZLJ5161ZXXE3 车厢可卸式垃圾车项目单位 参数外形尺寸(长×宽×高)mm6520×2462×3050 底盘型号东风EQ3168KJ （国Ⅲ）发动机功率 kW/ r/min 136/2500 最大总质量 kg 15995 最高车速km/h 85 配套垃圾压缩机型号 YJSF2015ZLJ5200ZLJE3 垃圾车项目 单位 ZLJ5200ZLJE3 外形尺寸(长×宽×高) mm8422×2480×3420 底盘型号 东风DFL1200AX8（国Ⅲ）发动机功率 kW/ r/min 180/2500 最大总质量 kg 20490 最高车速km/h 90 垃圾箱有效容积 m 3 19.5 配套垃圾压缩机型号YJC400BZLJ5162ZLJE3 垃圾车项目单位ZLJ5162ZLJE3外形尺寸(长×宽×高)mm6620×2480×3230底盘型号东风DFL1160BX1（国Ⅲ）发动机功率kW/r/min136/2500最大总质量kg16000最高车速km/h90垃圾箱有效容积m313.6配套垃圾压缩机型号YJC400BZLJ5120ZLJE3B1垃圾车项目单位ZLJ5120ZLJE3B1外形尺寸(长×宽×高)mm6545×2490×3080底盘型号东风EQ1126KBJ（国Ⅲ）发动机功率kW/ r/min118 /2500最大总质量kg12500最高车速km/h90垃圾箱有效容积m312.7配套垃圾压缩机型号YJC400BZLJ5120ZLJE3 垃圾车项目单位ZLJ5120ZLJE3 外形尺寸(长×宽×高) mm 6545×2490×2880底盘型号东风EQ1126KBJ（国Ⅲ）发动机功率kW/ r/min 118 /2500最大总质量kg 12500最高车速km/h 90垃圾箱有效容积m311配套垃圾压缩机型号YJC300BZLJ5160ZYSE4 压缩式垃圾车项目单位ZLJ5160ZYSE4外型尺寸（长×宽×高）mm8670×2480×3100（基本型）底盘型号东风DFL1160BX4 (国Ⅳ)发动机功率kW/r/min150/2500整车总质量kg16000最高行驶速度km/h90垃圾箱容积m312.8填装器容积m32选用件电视监控系统、无线遥控装置、喷雾降尘系统、电动机动力系统、翻桶（斗）机构、ZLJ5160ZYSE3 压缩式垃圾车项目单位ZLJ5160ZYSE3外型尺寸（长×宽×高）mm8670×2480×3100（基本型）底盘型号东风DFL1160BX2 (国Ⅲ)发动机功率kW/r/min136/2500整车总质量kg16000最高行驶速度km/h90垃圾箱容积m312.8填装器容积m32选用件电视监控系统、无线遥控装置、喷雾降尘系统、电动机动力系统、翻桶（斗）机构、ZLJ5120ZYSE3 压缩式垃圾车项目单位ZLJ5120ZYSE3外型尺寸（长×宽×高）mm7710×2480×3100（基本型）底盘型号东风EQ1126KBJ (国Ⅲ)发动机功率kW/r/min118/2500整车总质量kg12500最高行驶速度km/h90垃圾箱容积m310.2填装器容积m3 1.4选用件电视监控系统、无线遥控装置、喷雾降尘系统、电动机动力系统、翻桶（斗）机构、ZLJ5070ZYSE3 压缩式垃圾车项目单位参数外形尺寸(长×宽×高)mm6320×2150×2540(基本型)底盘型号NKR77LLPACJAY (国Ⅲ)发动机功率kW/r/min96／3400整车最大总质量kg7300最高行驶速度km/h100垃圾箱容积m3 6.6填装器容积m30.8选用件电视监控系统、垃圾压填无（有）线遥控装置、翻桶（斗）机构、ZLJ5100TCAE3/ ZLJ5100TCAE4 型参数名称数值产品型号ZLJ5100TCAE3 ZLJ5100TCAE4底盘型号庆铃QL1100KARY 庆铃QL11009TLARY 发动机型号4HK1-TC/庆铃五十铃4HK1-TCG40/庆铃五十铃发动机功率(kw／r／min)129 / 2600 139/2600垃圾箱容积(m3) 6总质量(kg) 10000桶投料循环时间(s) 50s排料作业循环时间(s) ≤80s(推挤排料)/240s(密闭排料)控制方式自动/手动ZLJ5160TCAE3 / ZLJ5160TCAE4型参数名称数值产品型号ZLJ5160TCAE3 ZLJ5160TCAE4底盘型号东风东风DFL1160BX4DFL1160BX2ISDe21040东风康明斯发动机发动机型号ISDe18530东风康明斯发动机发动机功率(kw／r／136 / 2500 155/2500min)垃圾箱容积(m3) 10总质量(kg) 16000桶投料循环时间(s) 56s排料作业循环时间(s) ≤78s(推挤排料)/280s(密闭排料)控制方式自动/手动ZLJ5080TCABE4型餐厨垃圾车参数名称数值产品型号ZLJ5080TCABE4底盘型号北汽福田BJ1089VEJEA-FC发动机型号ISF3.8s4141/北京福田康明斯发动机有限公司发动机功率(kw／r／min) 105/2600垃圾箱容积(m3) 6总质量(kg) 8495桶投料循环时间(s) ≤56排料作业循环时间(s) ≤218（密封排料）/78（推挤排料）控制方式自动/手动ZLJ5070TCAHE3型餐厨垃圾车参数名称数值产品型号ZLJ5070TCAHE3底盘型号江淮HFC1071KT发动机型号YC4F115-30发动机功率(kw／r／min) 85／3200垃圾箱容积(m3) 4.8总质量(kg) 7450桶投料循环时间(s) ≤45排料作业循环时间(s) ≤215（密封排料）/60（推挤排料）控制方式自动/手动ZLJ5070GSJE3 泔水收集车项目单位参数外形尺寸mm5758×1894×2665底盘型号庆铃NKR77LLPACJAY发动机功率kW/r/min96/3400整车最大总质量7300 kg罐箱体容积 4.2 m3抽满罐时间≤4 min真空泵最大流量340 m3/h真空泵最大真空度95％有效吸程≥4.5 m罐体最大举升角45°臂架摆动角度180°臂架变幅角度-15°～+20°抽吸口直径φ125 mmZLJ5070ZCLE3 餐厨垃圾车项目单位参数外形尺寸mm5775×2100×2410底盘型号庆铃NKR77LLPACJAY(国Ⅲ)发动机功率kW/r/min96/3400最大总质量kg7300垃圾箱容积m3 4.8污水箱容积m30.42清水箱容积m30.28桶投料循环时间s≤32排料作业循环时间s≤215（密封排料）/60（推挤排料）YJSF2015水平分体式垃圾压缩机项目单位参数压缩机YJSF2015外形尺寸(长×宽×高)mm3560×3220×3220（尾部上料）3050×3602×3220（侧面上料）垃圾日处理能力（按每天7h作业计算）t60最大压缩力kN301.5压缩腔容积m3 2.1液压系统工作压力MPa18投料口尺寸mm1400×1760功率kW11配套垃圾箱容积m315选用件空气除臭系统配套转运车型号ZLJ5161ZXXE3SLJ90B上料机项目单位参数理论垃圾上料能力t/d120卸料槽有效容积m³9收集车投料口宽度mm3239收集车投料口高度mm260推头循环时间s≤50推头尺寸（长×宽）mm495×1340推头一次送料量m³3举升机构升降循环时间s60 (升35 s,降25 s)卸料槽的升降高度mm2850液压系统压力MPa21总质量kg6680外型尺寸（长×宽×高）mm5753×2790×2506 KT836\KT851轮式装载机Kt836 Kt851发动机型号YC6108G12/TD226B-6 WD61567G3-28/D6114ZGB 标定功率92kw 162kw外形尺寸6955*2400*3180mm 7460*3000*3240mm最大卸载高度2990mm 3150mm整机操作质量9600kg 16100kg额定斗容量 1.7立方米 2.7立方米最小转弯半径R（头外6170mm 7100mm侧）最大掘起力100kn 145knDragon型轮胎清洗机项目单位参数输出功率kW6喷射性能L/min1800重量kg2700联结载荷16A,3L+N+PE,50Hz,380V安装尺寸mm5000×1100×1100Quick939型轮胎清洗机项目单位参数输出功率kW22喷射性能L/min7200重量kg6900每小时清洗效率台90安装尺寸mm9390×3400×500JunionC型轮胎清洗机项目单位参数输出功率kW20.5喷射性能L/min3000重量Kg2700清洗速度s/台15～60最重通过车辆t80最宽通过车辆m 2.7联结载荷16A,3L+N+PE,50Hz,400V 设备表面保护内外喷砂、防锈油漆箱体尺寸mm4350×1100×2250水泵系统尺寸mm2350×1230×930ZD220SH环卫推土机发动机型号第三代NT855-C280型式增压水冷直列四冲程缸数-缸径×行程6-139.7×152.4额定功率/额定转速162 kW/1800 r/min 最大扭矩1078 N.m/1250 r/min 燃油消耗率208 g/kW.h行驶速度前进Ⅰ档0-3.6 km/h前进Ⅱ档0-6.5 km/h前进Ⅲ档0-11.2 km/h后退Ⅰ档0-4.3 km/h后退Ⅱ档0-7.7 km/h后退档0-13.2 km/h 最大牵引力206 kN台车架托链轮数（每侧）2个支重轮数（每侧）8个引导轮数（每侧）1个履带节距216 mm宽度910 mm 履带中心距2250 mm履带接地长度3480 mm 接地比压40.8 KPa使用重量直倾铲25895 ㎏环卫铲26132 ㎏推土铲型式直倾铲/环卫铲宽度4365 mm高度1271/1971 mm 最大提升高度1300 mm最大下降量550 mm最大倾斜量500 mm整机外形尺寸全长6328 mm全宽4365 mm全高（至排气管顶端）3435 mmZE230环卫挖掘机发动机型号康明斯6BTAA5.9-C178型式6缸、4冲程水冷直喷、涡轮增压中冷式额定功率133kW(178hp)/2000rpm最大扭矩708N.m/1500rpm缸径×行程102×120mm排量5883ml起动马达24V发电机70Amp液压系统主泵型式斜盘式双联变量柱塞泵最大流量2×220L/min先导泵齿轮泵行走马达带自动制动阀和驻车制动的双速斜盘式柱塞马达回转马达带自动制动的斜盘式柱塞马达工作装置液压回路31.9Mpa(增压时34.3MPa)行走液压回路34.3MPa回转液压回路25.5MPa先导液压回路 3.9MPa液压油缸（油缸数-缸径×行程×活塞杆径）动臂2-130×1315×90mm斗杆1-140×1635×100mm铲斗1-130×1020×90mm回转系统驱动方式全液压式回转马达斜盘式柱塞马达减速机构二级行星减速机回转齿圈润滑油浴润滑回转制动湿式多片盘式制动器回转速度11.3rpm冷却液和润滑油容量（装满）燃油箱340L冷却液35 L发动机油26 L回转装置 4.0 L行走装置2×5.5 L液压系统350 L液压油箱230 L驱动和制动系统驱动方式全液压式行走马达斜盘式柱塞马达减速机构行星式减速机转向控制带脚踏板的两只操作杆停车制动湿式多片盘式制动器最大牵引力195KN爬坡能力35°(70﹪)行走速度(高/低) 5.2/3.4km/h底盘履带框架箱型结构履带板（每侧）49支重轮（每侧）8托链轮（每侧） 2履带护驾（每侧） 2LY26垃圾压实机工作质量26000Kg压实宽度3770mm推铲高度1900mm推铲宽度3800mm推铲提升高度1200mm推铲切土深度200mm发动机功率187KW行驶速度前进/后退0~10/0~7km/h外形尺寸8000*3800*3770mmLSD3015A小型电动车外型尺寸 2355X 950 X 1200（mm）长×宽×高箱体容积 440（L）载重 150（Kg）续行里程≥50（Km）最小转弯半径 1750（mm）轮距 720（mm）轴距 1580（mm）最小离地间隙 145（mm）最大爬坡度 10%最小制动距离 3.4m（v=20km/h）电机 48V/350W高速无刷电机蓄电池组 48V/20AH (4只/组,免维护高效铅酸蓄电池) 自重 120 (kg)LTD4120小型电动车外型尺寸 4500×1600×2130（mm）长×宽×高乘坐人数 2（人）整备质量 1550（kg）最高时速≤20（Km/h）最小转弯半径 6.5（m）续行里程≥80（Km）前轮距 1200（mm）后轮距 1200（mm）轴距 2340（mm）最小离地间隙 140（mm）最大爬坡度 15(% )最小制动距离≤4（m）（v=20km/h）电机功率 48V/4.2KW蓄电池组 180AH管状免维护电池液压尾板承载重量 650 kgLYD4060小型电动车外形尺寸 3330×1415×1830(mm )（长×宽×高）乘坐人数 2(人)蓄电池电压 48（V）蓄电池容量 190(Ah)最大行驶里程≥80(Km)空载最大时速≤25（Km/h）制动距离≤5(m)驻坡性能≥8（%）最小转弯半径≤5（m）整车质量 880（Kg）最大载荷 600（Kg）最小离地间隙 90(mm )箱体容积 2.15（m3）水箱容积 110（L）箱体翻转角度 46（度）LZD4120小型电动车外型尺寸 3780×1380×2060（mm）（长×宽×高）前轮距 1215（mm）后轮距 1210（mm）轴距 1850（mm）最小离地间隙 140（mm）驻车能力 15(%)最大爬坡度 15(%)最小转弯半径 6（m）箱体容积 2.6 (m3最大载重 1200（kg）整备质量 1500（kg）乘坐人数 2（人）最高时速 24（Km/h）空载续驶里程≥120（Km）最小制动距离≤4（m）（v=20km/h）电机功率 72V/5.5KW蓄电池组 72/180(V/AH) (3h)充电器 72/25(V/A)电控 72/400（V/A）车外噪声≤68（dB）箱体油缸 80/235（Φ/mm）翻桶油缸 50/290（Φ/mm）（2条）动力单元 72/2（V/kw）翻桶速度 10(s)箱体翻转速度 12(s)具有方向助力器转向更灵活XGD4080A小型电动车外型尺寸 3625×1400×1890（mm）长×宽×高乘坐人数 2（人）整备质量 980（kg）水箱容积 800（L）最高时速≤30（Km/h）续行里程≥80（Km）轮距前轮距 1135（mm）后轮距 1140（mm）最小离地间隙 140（mm）最大爬坡度 15(% )最小制动距离≤4（m）（v=20km/h）电机功率 48V/4KW蓄电池组 AH 180铅酸免维护蓄电池ZLJ5071TSL纯电动扫路车项目单位参数外形尺寸（长×宽mm5940×2090×2420×高）底盘型式纯电动底盘风机驱动功率kW/r/min28/2900满载最大总质量kg7495最高行驶速度km/h80一次充电行驶里km200程最大清扫宽度m3垃圾箱容积m35水箱容积L1000ZLJ5250TWCE3高浓度污水（渗滤液）处理车设备设计进、出水质项目设计进水水质设计出水水质CODcr(mg/L) ≤20000≤100BOD5(mg/L) ≤12000≤30NH3-N(mg/L) ≤1500≤30TN(mg/L) ≤2000≤40电导率（Μs/cm）≤25000-SS(mg/L) ≤1000≤30pH值 6.0-9.0 6.0-9.0技术参数型号ZLJ5250TWCE3-30 ZLJ5250TWCE3-50ZLJ5250TWCE3-80ZLJ5250TWCE3-100日处理量t 30 50 80 100 回收率≥75%外形尺寸mm 12000*2500*40001400*2600*4000(不含牵引车头)装机功率kw 20 40 64 75。
城市道路护栏清洗车设计
目录第一章研究背景及发展概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1一研究背景‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1二发展概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 成型产品介绍‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12 技术差距‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥8第二章课题分析‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10一工作原理及主要机构‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10二设计要求‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12三方案讨论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥121 底盘选用及整体布局方案‥‥‥‥‥‥‥‥‥‥‥ 122 传动方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥173 运动机构方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥224 纠偏系统方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22第三章设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25一刷箱及刷子的设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥25二液压系统的设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥29 1液压马达的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥302 液压缸的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥303 液压泵的选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥324链传动设计计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥33三供水系统设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥35四油箱设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥36五拟定液压系统执行方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥39结论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41设计体会‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥41致谢‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥42参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43第一章城市道路护栏清洗车的研究背景发展概况一研究背景管理设施作为交通管理工作的重要组成部分，是一个城市的经济、文化、市容、市貌等方面综合体现的窗口，它标志着一个城市管理水平的高低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动力系统
液压驱动
液压油箱（100 升）带有温度计、过滤器、排气阀等；油路设置有油温冷却器；过滤 器， 保证油路清洁；排气阀将液压油中气体排出油路，减少气阻；油温冷却器起到液 压油在 正常温度下工作作用。 滚刷驱动马达 滚刷 喷水泵 滚刷机构 进口马达 ，80 型 4 个，寿命长，可靠性好。 4 把， 长度 1500， 材质， 尼龙丝， 耐磨易清洁。DC24V （或 DC12V）电动泵，2 只。
护栏清洗车配置说明
以下为改装上装部分↓ 罐体结构 罐体材料 水罐容积 方形水箱，后部设有液位计。 罐体整体采用锈钢板边3 mm底 4mm 板制作，耐腐蚀性强。
罐体容积：3 m3。有弧形外层，优质钢板制作。箱体后部设有工作信号灯（LED） 水容量可以连续作业时间大于 3h。 付发动机及 附件组 江铃 JX493G，57KW。冷却水箱、风扇等。 泵、减速机、多路阀
滚刷装置水平 水平伸缩油缸，一只。 进出 滚刷装置垂直 垂直升降油缸，一只。 升降 外滚刷旋转 油缸，一只。 滚刷上有喷嘴喷水清洗，喷嘴前后 6-8 个 在中段侧面有一低压冲洗喷嘴冲洗护栏。
电气操作 监控仪表
驾驶室内集中控制操作台， 4 个控制滚刷机构多路阀控制开关，一个电源单档开关、 一个付发动机点火锁，一个离合器取力气孔开关等。 付发动机电子水温表，付发动机转速表等
\
