电工进网作业培训
特种作业安全培训《电工作业》PPT课件
电工作业涉及到电力系统的运行和维护，以及各种电气设备的使用和操作。带 电作业是指在不停电的情况下对电气设备进行检修和维护，具有较高的危险性。
电工作业分类
分类
电工作业分为低压电工和高压电工（进网电工）两大类。低压 电工是指从事1千伏（kV）以下电气设备作业的电工，高压电 工（进网电工）是指从事1千伏（kV）及以上电气设备作业的 电工。
常用电工工具与仪表
总结词
掌握常用的电工工具与仪表是电工作业的必备技 能。
总结词
正确使用电工工具与仪表是保障作业安全的关键 。
详细描述
电工工具包括螺丝刀、钳子、扳手、电钻等，用 于安装、拆卸和维修电气设备。常用电工仪表有 万用表、钳形表、兆欧表等，用于测量电压、电 流、电阻、电容等电气参数。
详细描述
在使用电工工具与仪表时，应遵循安全操作规程 ，确保工具和仪表的准确性和可靠性，避免因使 用不当而引发安全事故。
03 电工作业安全规定
作业人员资格要求
01
02
03
04
特种作业人员必须年满 18周岁，且不超过国家 法定退休年龄。
特种作业人员应具备初 中及以上文化程度。
特种作业人员应通过电 工作业安全技术培训， 并取得特种作业操作证。
设备故障。 静电。
类型
触电事故原因与类型
人体成为导电路径的 一部分而触电。
由于雷击、电容器放 电等原因造成的触电。
电容耦合、电感耦合、 电磁场耦合等电磁耦 合触电。
触电事故预防措施
基本原则 不接触低压带电体，不靠近高压带电体。
触电事故预防措施
具体措施 使用绝缘工具，如绝缘棒、绝缘手套等。
对电气设备进行定期检查和维护，确保其正常运行。
电工进网作业许可证培训材料
电工进网作业许可证培训电气运行操作及事故处理第一节电气运行操作的基本原则与方法一、倒闸操作的基本原则在电力系统中运行的电气设备需要检修、调试及消除缺陷等工作，这就必须将电气设备由一种状态转到另一种状态或改变电力系统的运行方式，需要进行一系列的操作，这种操作就叫做电气设备的倒闸操作。
电气设备的四种状态：运行状态－是指设备的隔离开关及断路器都在合闸位置，将电源至受电端间的电路接通(包括辅助设备如电压互感器，避雷器等)，继电保护及二次设备按规定投入。
热备用状态－是指设备只靠断路器断开而隔离开关仍在合上位置，其特点是断路器一经操作即可接通电源。
冷备用状态－是指设备的隔离开关及断路器 (如结线方式中有的话)都在断开位置，其特点是该设备与其他带电部分之间有明显的断开点。
“开关冷备用”时，接在断路器上的电压互感器高低压熔丝一律取下，高压刀闸拉开。
“线路冷备用”时，接在线路上上电压互感器高低压熔丝不取下，高压刀闸不拉开。
“母线冷备用”时，该母线上的电压互感器其高压刀闸拉开，无高压刀闸的将低压熔丝取下即可。
电压互感器当其与刀闸隔离后，无高压刀闸的电压互感器当低压熔丝取下后，即处于“冷备用”状态。
检修状态－是指设备的所有断路器、隔离开关均在断开位置，在可能来电的各侧挂好保护接地线或合上接地刀闸时(并挂好工作牌，装好临时遮栏)，“开关检修”是指断路器与两侧隔离开关拉开，断路器与线路隔离开关(或变压器隔离开关)间有压变者，则该压变的刀闸需拉开(无高压侧刀闸的需取下低压熔丝)，断路器操作回路熔丝取下，在断路器两侧挂上接地线(或合上接地刀闸)。
“线路检修”是指线路的断路器、线路及母线隔离开关均拉开，如有线路压变者，应将其隔离开关拉开或高低压熔丝取下，并在线路出线端挂好接地线(或合上接地刀闸)。
“主变检修”，即在变压器各侧挂上接地线(或接地刀闸)。
并断开变压器冷却器电源。
“母线检修”：是指该母线从冷备用转为检修，在冷备用母线上挂好接地线(或合上接地刀闸)。
电工进网作业许可培训考试模拟题-高压
电工进网作业许可培训考试模拟题-高压电工进网作业许可培训考试模拟题（第一套）一、单项选择题（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、当两个异性带电物体互相靠近时，它们之间就会（ A ）。
A、互相吸引B、互相排斥C、无作用力D、不能确定2、通过电磁感应现象可以知道，当导体的切割速度和磁场的磁感应强度一定时，导线的切割长度越短，则导体中的感应电动势( A )。
A、越小B、不变C、越大D、不确定3、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称（ B ）。
A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂4、消弧线圈实际是一个铁芯线圈，其（ A ）很小，电抗很大。
A、电阻B、电压C、电抗D、电容5、在中性点直接接地的电力系统中，发生单相接地故障时，非故障相对地电压 ( A )。
A、不变B、升高C、降低D、消失6、为了更好地保证用户供电，通常根据用户的重要程度和对供电可靠性的要求，将电力负荷共可分为( A) 类。
A、三B、四C、五D、六7、中压配电网一般指（A ）、10kV、6kV、3kV电压等级的配电网。
A、20kVB、110kVC、480VD、35kV8、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。
A、毫秒级B、秒级C、分级D、小时级9、当负荷较大，而且有很多重要负荷的用户，通常采用（ B ）的总降压变电所的电气主接线。
A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器10、电能质量包括( B )、频率和波形的质量。
A、电流B、电压C、电阻D、功率11、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（ A）在全系统都是一致的。
A、频率B、电压C、电流D、波形12、变电所电气主接线采用（B ），在母线故障或检修时，配电所将全所停电。
高压电工进网作业培训--电气火灾扑灭及预防

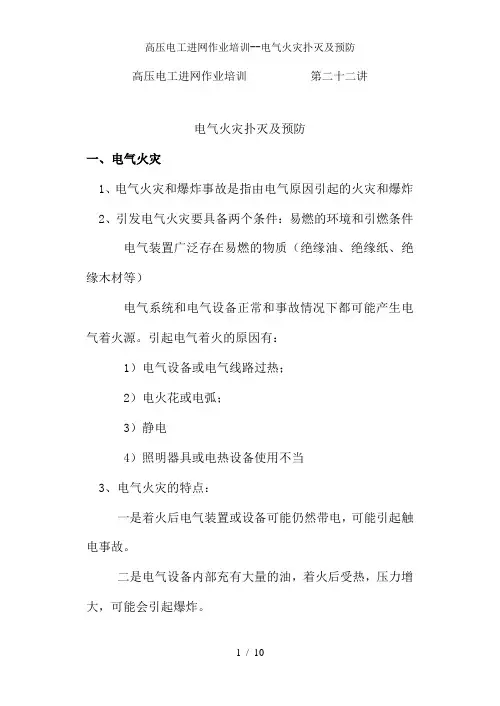

高压电工进网作业培训第二十二讲电气火灾扑灭及预防一、电气火灾1、电气火灾和爆炸事故是指由电气原因引起的火灾和爆炸2、引发电气火灾要具备两个条件：易燃的环境和引燃条件电气装置广泛存在易燃的物质（绝缘油、绝缘纸、绝缘木材等）电气系统和电气设备正常和事故情况下都可能产生电气着火源。
引起电气着火的原因有：1）电气设备或电气线路过热；2）电火花或电弧；3）静电4）照明器具或电热设备使用不当3、电气火灾的特点：一是着火后电气装置或设备可能仍然带电，可能引起触电事故。
二是电气设备内部充有大量的油，着火后受热，压力增大，可能会引起爆炸。
二、电气火灾扑救（一）断电灭火1、当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。
1）室外高压线路或杆上配电变压器起火时，应立即及供电公司联系断开电源。
2）室内电气装置或设备发生火灾时尽快断开开关切断电源。
2、断电灭火注意事项：1）断电时，应按规程所规定的程序进行操作，严防带负荷拉隔离开关，操作时应戴绝缘手套、穿绝缘靴，并使用相应等级的绝缘工具。
2）紧急切断电源时，切断地点选择适当，防止切断电源后影响扑救工作的进行。
3）夜间发生火灾，切断电源时，应考虑临时照明以利扑救。
4）需要电力部门切断电源时，应迅速用电话联系。
（二）带电灭火1、带电灭火一般限在10KV及以下电气设备上进行。
2、带电灭火重要的一条是正确选用灭火器材。
3、带电灭火时，为防止发生人身触电事故，必须注意以下几点：1）扑救人员及所使用的灭火器材及带电部分必须保持足够的距离，并带绝缘手套。
2）不准使用导电灭火剂（如泡沫灭火剂、喷射水流）对有电设备进行灭火。
3）使用水枪带电灭火时，扑救人员应穿绝缘靴、戴绝缘手套并将水枪金属喷嘴接地。
4）在灭火中若电气设备发生故障，如电线断落在地形成跨步电压，扑救人员必须穿绝缘靴。
5）扑救架空线路的火灾时时，人体及带电导线间的仰角不应大于450，并站在线路外侧。
（三）充油设备火灾扑救1）充油设备容器外部着火时，可用二氧化碳、“1211”、干粉、四氯化碳等灭火剂带电灭火。
高压电工进网作业培训高压电力线路
高压电工进网作业培训第十一讲高压电力线路一、概述1、电力线路的作用是输送和分配电能2、电力线路可分为输电线路和配电线路1）架设在发电厂和地区变电所之间的线路用于输电能的叫输电线路。
输电线路电压一般在110KV及以上，220KV以上也称超高压输电线路2）用于分配电能的称为配电线路。
配电线路可分为高压配电线路（10KV~110KV）和低压配电线路（220/380V）3、电力线路按架设方式来分为：架空电力线路和电缆电力线路二、架空电力线路（一）架空电力线路构成及其作用1、架空电力线路的结构主要包括：杆塔及其基础、导线、绝缘子、拉线、横担、金具、防雷设施和接地设施2、架空电力线路在运行中要承受自重、风力、温度变化、覆冰、雷雨、污秽等自然条件的影响3、架空电力线路得用杆塔的固定和支撑把导线布置在离地面一定的高度（二）杆塔种类及使用特点杆塔的作用是支持导线、避雷线和其它附件，杆塔的型式和尺寸应能使导线与导线之间、导线与避雷线之间、导线与杆塔本身以及导线对大地和交叉跨越物之间，有足够的安全距离1、杆塔按材质分类1）木杆木杆的优点是绝缘性能好，质量小、运输及施工方便；缺点是机械强度低、易腐朽、维护工作量大2）水泥杆水泥杆即钢筋混凝土杆，共优点是结实耐用、使用年限长、美观、维护工作量小；缺点是比较笨重、运输及施工不便。
3）金属杆金属杆有铁塔、钢管杆和型钢杆，基优点是机械强度高搬运组装方便、使用年限长；缺点是耗用钢材多、投资大、维修中除刷漆工作量大2、杆塔按在线路上的作用分类1）直线杆塔（用Z表示）直线杆塔主要用于线路的直线段中，在正常情况下，一般不受顺线路方向的拉力，而是受垂直荷载（导线、绝缘子、金具、覆冰重量，以及水平风荷载）2）耐张杆塔（用N表示）耐张杆塔（又称承力杆塔），主要用于线路分段处，在正常情况下，除承受与直线杆塔一样的荷载外，还承受导线的不平衡张力。
在断线的情况下，耐张杆塔还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内。
电工进网作业许可证考试培训
④ 国标规定： 2) 35～110kV 2％； 3) 10kV及以下 2.5％。
13
§1- 4 供 电 质 量
1、电压允许波动 单选题： 1、在某一时间段内，电压急剧变化而偏离额定值的现象
，称为（ ）。 A、电压偏差 B、电压波动 C、电压闪变 2、电压波动是以电压急剧变化过程中的( )之差与额定 电压之比的百分数来表示。 A、实际电压与额定电压 B、电压量大值与电压量小值 C、电压最大值与额定电压
1) 35kV及以上 ±5％；
3）国标电压允许偏差： 2) 10kV及以下 ±7％；
3) 220V 为
+7％、一10％。
12
§1- 4 供 电 质 量
2、电压允许波动与闪变 ① 在某一个时段内，电压急剧变化而偏离额定值的现象
② 电压变化的速率大于1％的，即为电压急剧变化。 ③ 电压变化的速率
U % Umax Umin 100% UN
16
§1- 4 供 电 质 量
4、供电频率允许偏差
f % f fn 100% fn
国规定对频率允许误差，正常允许±0.2Hz，
二、供电可靠性
供电可靠性是指供电企业某一统计期内对用户停电的时间 和次数。 供电可靠性以年共电可靠率进行考核。
8760N t1n1
Rs 8760N 100%
① 要提高供电可靠率就要尽量缩短用户平均停电时间。
⑶ 多选题 (共8小题，每题2分，共16分)
⑷ 案例分析题 (共2小题，每题4分，共8分)
总分100分
2、考试过及率情况
2
考试情况介绍
三、时间安排： 5月25～27日理论授课3天 6月13、14日实操训练2天 6月15日理论考试 6月16日实操考试
全国电工进网作业许可证考试培训考试样卷试题
全国电工进网作业许可证考试培训考试样卷试题(四)全国电工进网作业许可证考试样卷试题〔四〕〔答案仅供参考，如有错误请参考教材〕1、无论三相电路是Y 接或△接，当三相电路对称时， 其总有功功率为〔 B 〕。
A 、P=3U I cosφ L LB 、P= U L I cosφLC 、P= U L I cosφLD 、P=2U I cosφ L L2、在纯电阻电路中，电流和电压〔A 〕。
A 、同相位B 、反相位C 、相位差为π/2D 、相位差为π3、供电电压允许偏差规定，低压照明用户供电电压允 许偏差为额定电压的〔 D 〕。
A 、+4%～-10%B 、+5%～-10%C 、+6%～-10%D 、+7%～-10%4、在中性点〔 A 〕接地系统中，当发生单相接地故障时，一般允许运行2h ，需发出报警信号。
A、经消弧线圈B、直接C、经小电阻D、经小电容5、小容量配电所高压侧通常承受负荷开关-熔断器、( B )等主接线形式。
A、隔离开关B、隔离开关-跌落式熔断器C、熔断器D、断路器-熔断器6、当消弧线圈的电感电流大于〔 A 〕时，接地处具有多余的电感性电流称为过补偿。
A、接地电容电流B、接地电感电流C、接地电阻性电流D、接地电容电流和接地电阻性电流7、当负荷较大，而且有很多重要负荷的用户，通常采用〔B 〕的总降压变电所的电气主接线。
A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器8、在中性点不接地的电力系统中，由于发生〔 C 〕时，非故障相对地电位上升为线电压，简洁引起绝缘损坏，从而引起两相或三相短路，造成事故。
A、两项接地B、三相接地C、单项接地D、单相完全接地9、中断供电时将造成人身伤亡,属于( A )负荷。
A、一类B、二类C、三类D、四类10、〔 D 〕是由于核燃料在反响堆内产生核裂变，释放出大量热能，由冷却剂(水或气体)带出，在蒸发器中将水加热为蒸汽，用高温高压蒸汽推动汽轮机，再带动发电机发电。
电工进网作业许可考试培训试题库及复习资料
电工进网作业许可考试高压类理论题库单项选择题1. 在分析用户的负荷率时，选一天24h中负荷最高的一个小时的（C）作为高峰负荷。
A. 计算负荷B.2. 突然中断供电所造成的损失不大或不会造成直接损失的负荷是（C）类负荷。
A. 一类B.3. 电压互感器按用途分为测量用电压互感器和（C）。
A. 充电用电压互感器B.4.在大型变压器中，采用强迫油循环风冷却器时，冷却器中的冷却介质是( C)。
A. 水B.5. 变压器铁芯采用的硅钢片主要有（C）和冷轧两种。
A. 交叠式B.6.电流互感器是将( C )中的电流或低压系统中的大电流改变为低压的标准的小电流。
A. 低压系统B.7.变压器一次绕组加额定电压，二次绕组带负载运行时，二次电压大小将随（C）和负载功率因数大小的改变而改变。
A. 空载损耗B.8.变压器是一种( B )的电气设备。
A. 运动9. 变压器油的试验项目一般为简化试验、介质损耗试验和（A）。
润滑试验 C. 抽样试验10.国家标准规定，变压器运行时其周围环境温度最高为（A）。
0C C. 500C11.变压器的铁芯由（B）和铁轭两部分组成。
A. 线圈12.几万伏或几十万伏高压电能输送到负荷区后，必须经过不同的（A）将高电压降低为不同等级的电压，以满足各种负荷的需要。
升压变压器 C. 自耦变压器13. RGC型高压开关柜常用于额定电压3～24KV的（A）接线变电所中。
双母线 C. 桥式14. SF6断路器含水量稳定后，应每（C）测量一次含水量。
A. 3个月B. 615. 箱式变电所的占地面积一般为（A）m2。
～8 C. 8～1016. SF6断路器的每日巡视检查中应定时记录（C）。
A. 气体压力和含水量B.17. 隔离开关可用于拉、合励磁电流小于（A）的空载变压器。
18. BWF10.5-25-1表示（A）电容器。
耦合 C. 10.5KV串联19. 高压开关柜的五防连锁功能是指（B）。
A. 防误分断路器，防误合断路器，防带电拉合隔离开关，防带电合接地刀闸，防带接地线合断路器C. 防误分合断路器，防带电拉隔离开关，防带电合隔离开关，防带电合接地刀闸，防带接地线合断路器20. RN2型熔断器的熔丝采用三级不同截面康铜丝组成，目的是限制灭弧时的（B）。
山西电力咨询中心电工进网作业培训管理办法
山西电力咨询中心中心电工进网作业人员培训管理办法依据国家电监会15号令《电工进网作业许可证管理办法》及《国家电力监管委员会公告》第2号要求，在山西监管办党组领导下，以提高教学质量中心，加强电工进网作业培训管理工作，提高进网电工作业人员专业素质，为了山西电力系统安全稳定运行，电工进网作业培训管理办法如下：一：培训范围对象条件：1、培训范围对象：按照国家电监会15号令《电工进网作业许可证管理办法》的有关规定，从事电器安装、试验、检修、运行等作业的人员。
2、条件：（1）年满十八周岁，且男不满六十周岁，女不满五十周岁。
（2）初中以上文化程度。
（3）身体健康，没有妨碍进网作业的疾病或者生理缺陷。
（4）工作认真，遵章守纪。
二、培训内容1、电工法律法规。
2、电气理论及电力系统运行知识。
3、电力安全与作业技能。
、电力作业技术规程和有关规定4．三、教学管理1、授课教师必须具备电工进网作业培训教师资格证书。
2、授课教师根据电工进网作业教学大纲要求，制定教学计划，分析、研究授课内容、方法，明确授课目标、质量、效果。
3、授课教师要认真备课、上课，授课内容要准备并与现场实际相结合，授课方法要适合学员掌握，课后要积极辅导学员、解答疑难、布置、批改作业。
实习指导教师要认真完成学员的实验、实习指导工作。
4、授课教师接受教学任务后，不得迟到、早退、缺课，按时授课，有事提前三天请假，如影响正常教学按教学事故处理。
5、加强授课教师考核力度，按时对授课教师按时进行评教。
学员及格率95%以上，教师授课酬金系数为1.5；及格率80%—95%，教师授课酬金系数为1.2—1.4；及格率60%—79%，教师授课酬金系数为1.0—1.2；及格率60%以下，教师授课酬金系数0.5,按教学事故处理。
6、授课教师做到教书育人、为人师表，配合班主任完成班级管理工作，按要求编写辅导教材、建立题库。
7、班主任按要求完成电工进网作业培训班管理工作，8、班主任完成开班准备、学员报到、学籍注册、组建班委，制定、下达班委各项工作目标、任务，按时完成学员考勤、考核和办班、办证资料工作，开展多种形式教育，使学员树立正确人生观，讲文明，讲礼貌，尊章守纪，遵守培训班工作制度。
电工进网作业许可考试指导培训课件高压类(理论部分)
3、6、10、20
220V、400V
电工进网作业许可考试指导培训课 件高压类（理论部分）
P43
20 KV中压配电网优点（与10 KV对比）
1.提高系 2.降低电压损 3.增大供电半径 4.降低线损 统容量
提高1倍 只有10 KV
1倍
降低至原来
的25%；
的25%。即
负荷提高1倍
降低了75%
只有10 KV的
② 新型的、规模大的、耗电多的工业部门； ③ 农业、交通发展，广泛应用电能； ④ 生活水平、文化水平提高，使居民用电量增加
电工进网作业许可考试指导培训课 件高压类（理论部分）
三、负荷曲线
P44
1.负荷曲线
反映负荷随时间变化规律的曲线。横轴表 示时间、纵轴表示负荷
2.负荷曲线作用 是安排发电计划、检修计划、基建计
P39
第一节： 电力系统概述
P39
一、电力系统组成 二、电力生产特点 三、负荷曲线
电工进网作业许可考试指导培训课 件高压类（理论部分）
一、电力系统及组成 P39
电工进网作业许可考试指导培训课 件高压类（理论部分）
P39
1.火 电 厂 2.热 电 厂
以煤、石油、天然气等作为燃料，燃料燃烧 时的化学能转换为热能，然后借助汽轮机等热力 机械将热能变为机械能，并由汽轮机带动发电机 将机械能变为电能，这种发电厂称火力发电厂。
划、电力规划的重要参考依据
电工进网作业许可考试指导培训课 件高压类（理论部分）
第二节、用电负荷
44
一、用电负荷分类 二、各类负荷的要求
电工进网作业许可考试指导培训课 件高压类（理论部分）
一、电力负荷分类
P45
用电负荷——是指用户在某一时刻对电力系统所需求的功率
进网作业电工许可考试培训教材
第三节
变电所
一、
变电所基本概念
变电所定义：是连接电力系统的中间环节，用以汇集 电源、升降电压和分配电能，通常由高低压配电装置、 主变压器、主控制室和相应的设施以及辅助生产建筑 物组成。 变电所主接线：把各种电气设备通过母线、导线联结 起来，所构成的汇集和分配电能的系统。 电气主接线的基本要求： .1、保证必要的供电可靠性和电能质量 2、具有一定的灵活性和方便性 3、具有经济性 4、具有发展和扩建的可能性
进网作业电工许可 考试培训
进网作业电工许可证制度
1、进网作业电工：是指从事电气安装、试验
、检修、运行等作业的人员。 2、许可证意义：是对具备相应能力电工的一 种证明。 3、管理依据：《电工进网作业许可证管理办 法》（电监会15号令）。 它明确：
4、许可考试制度
国家统一考试，统一大纲，统一组织、统一命题 由各派出机构负责各省许可考试的组织、实施和 许可证的颁发、管理和相关工作。 5、许可证续期注册制度 许可证终生有效， 但需要续期注册，注册有效期3年。届满，至少 在到期前30日提出注册申请。
2、对于突然中断供电将造成人身伤亡或会引起对周围环境 严重污染、造成经济上巨大损失的负荷，应采取最少不少于 （ ）个独立电源供电。 A. 1个 B. 2个 C. 3个 B 1、中性点直接接地是指电力系统中至少有（ ）个中性点 直接或经小阻抗与接地装置相连接。 A. 1 B. 2 C. 3 A 11、发电厂的发电机输出电压通常为( )，10.5kV，最高 不超过20kV。 A. 4.3kV B. 5.6kV C. 6.3kV C 5、（ ）电压急剧波动引起灯光闪烁，光通量急剧波动， 而造成人眼视觉不舒适的现象，称为闪变。 A连续性，B周期性，C间断性 B
电工进网作业许可证续期注册培训试题
电工进网作业许可证续期注册培训试题电工进网作业许可证续期注册培训考试题一、填空题(每空0.5分，共10分)１HJVV21×2×0.5局用电缆是全色谱电缆，根据芯线的决定线序。
2人身安全电压不得超过V。
3 防雷保护接地装置与电缆间距不宜小于。
4 电缆沟道、竖井内的金属支架至少应接地，接地点间距离不应大于。
5金属管道引入室内前应水平直埋以上，埋深应大于，并在入口处接入接地网。
6 压敏电阻主要参数：、、。
7电流互感器的一次绕组均到被测电流的电路中,所以希望一次绕组的阻抗尽可能。
8在电阻、电容、电感串联电路中，只有是消耗电能的,而和只进行能量交换。
9在高压设备上工作分为三类,1类是 ,2类是 ,3类是。
10若电流互感器二次侧开路,会使二次回路本身产生,并对设备和都有很大威胁。
二、判断题(每题1分，共10分)1 熔断器在电路中是用来保护电源或用电设备的一种保安装置。
（）2 直埋电缆与房屋建筑线平行时的最小接近距离为1.0m。
（）3 交流配电屏的中性线汇集排应与机架绝缘，严禁采用中性线做交流保护地线。
（）4 将同型号的蓄电池并联使用可以提高电压，串联使用的可以增加容量。
（）5由于阀控式铅酸蓄电池在使用寿命期间无需添加水及调整酸比重等维护工作，因此可以免维护。
（）6电流互感器二次侧不允许短路；电压互感器二次侧不允许开路。
（）7运行中，电压互感器二次侧某一相熔断器熔断时，该相电压值为零。
（）8交直流回路可共用一条电缆，因为交直流回路都是独立系统。
（）9隔离开关操作的原则“先断后通”。
（）10电力系统中有感性和容性两种无功设备。
（）三、选择题(每题1分，共10分)１线径为0.5mm的电缆芯线，其每公里单线电阻为（）。
A、75B、95C、160D、2202 电缆施放完毕后，无论电缆是接到配线架上，还是电缆与电缆接续，都必须在接续前先将电缆芯线进行（）。
A：测量绝缘电阻B：测量环路电阻C：编号、编线D：编号、编线和对号3 电力生产与电网运行应遵循（）的原则。
全国电工进网作业许可证考试培训考试样卷试题(三)
全国电工进网作业许可证考试样卷试题（三）（答案仅供参考，如有错误请参考教材）一、单选题1、在电路中，内阻损耗的功率等于电源产生的功率与负载消耗功率（ B ）。
A、之和B、之差C、之积D、之商2、直导体垂直于磁力线运动时，感应电动势e（ A）。
A、最大B、最小C、为0D、不确定3、三相系统中发生的短路有 4 种基本类型，三相短路、两相短路、单相接地短路和( A)。
A、两相接地短路B、相相短路C、相地短路D、瞬时短路4、交流特高压输电网一般指（C ）及以上电压电网。
A、800kVB、900kVC、1000kVD、1100kV5、中性点不接地的电力系统中，发生单相接地故障时，接地相对地电压（ A ）。
A、最高为线电压B、最高为相电压C、最低为相电压D、最低为零6、（ A ）短路，其不平衡电流将产生较强的不平衡磁场，会对附近的通信线路、电子设备及其他弱电控制系统产生干扰信号，使通讯失真、控制失灵、设备产生误动作。
A、不对称的接地B、三相接地C、对称接地D、对称或者不对称接地7、从发电厂到用户的供电过程包括发电机、( D )、输电线、降压变压器、配电线等。
A、汽轮机B、电动机C、调相机D、升压变压器8、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个( C )和用电的整体，叫做电力系统。
A、发电、输电、配电B、发电、输电、变电C、变电、输电、配电D、发电、变电、配电9、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。
A、毫秒级B、秒级C、分级D、小时级10、在中性点不接地的电力系统中，由于发生单相完全接地时，非故障相对地电位升高为（ B ），容易引起绝缘损坏，从而引起两相或三相短路，造成事故。
A、相电压B、线电压C、线或相电压D、额定电压11、中断供电时将造成人身伤亡,属于( A )负荷。
A、一类B、二类C、三类D、四类12、当20kV取代10kV中压配电电压，原来线路导线线径不变，则升压后的配电容量可以提高（D）倍。
2024全新电工作业培训课件2024新版
