芯片封装种类
芯片封装大全
芯片封装大全芯片封装是将芯片固定在封装基座上，然后封装的芯片与外界电路连接，以便保护芯片并实现信号输入输出。
芯片封装类型繁多，下面将为您介绍一些常见的芯片封装类型。
1. DIP（Dual in-line Package）双列直插封装DIP封装是最常见的封装类型之一、其外形为矩形，有两列引脚，引脚间距为2.54mm。
DIP封装适用于一些较大尺寸的芯片，如运算放大器、逻辑门等。
由于引脚直接插入电路板孔内，因此安装和拆卸方便。
2. SMD（Surface Mount Device）表面贴装封装SMD封装是目前最主流的芯片封装类型。
相比于DIP封装，SMD封装的芯片体积更小，引脚直接焊接在电路板表面。
SMD封装分为多种规格，如SOT、SOIC、QFN等。
由于外形小巧、高密度等特点，SMD封装广泛应用于电子产品中。
3. BGA（Ball Grid Array）球网格阵列封装BGA封装是一种表面贴装封装，其特点是芯片底部焊有一片金属球网格阵列，用于与电路板连接。
BGA封装具有较高的密度和可靠性，可以对散热进行有效管理，适用于高性能和高功率的芯片，如处理器、图形芯片等。
4. LGA（Land Grid Array）焊盘阵列封装LGA封装与BGA封装类似，也是一种焊接在电路板表面的封装。
不同之处在于LGA封装的焊盘是直接焊接在芯片底部，而不是BGA封装的金属球。
LGA封装适用于需要高可靠性连接的高功率芯片。
5. QFP（Quad Flat Package）方形平面封装QFP封装采用四边等距排列的封装形式，引脚直接焊接在电路板表面。
QFP封装具有较高的引脚数量，适用于一些需要较多输入输出引脚的芯片，如微控制器、DSP等。
6. CSP（Chip Scale Package）芯片尺寸封装CSP封装是一种将芯片封装成与芯片尺寸相当的封装类型。
CSP封装具有体积小、引脚数量少的特点，并且可以实现高度集成，适用于一些小型及低功耗设备。
芯片封装原理及分类
芯片封装原理及分类1.芯片封装原理芯片封装是指将微电子器件（包括集成电路、晶体管等）连接到封装基座上的工艺过程。
其原理是将芯片导线通过焊接或焊球连接到封装基座上的金属脚，然后采用封装材料将芯片进行封装。
这样可以保护芯片免受外界环境的影响，并且提供了芯片与外部世界之间的连接接口。
2.芯片封装分类（1）DIP封装（Dual In-line Package）DIP封装是最早的一种芯片封装方式，其特点是通过两排金属脚与外部电路连接。
这种封装方式成本低、可焊接，但体积大，适用于较低密度的集成电路。
（2）SOP封装（Small Outline Package）SOP封装是DIP封装的改进版，其特点是脚距更近，体积更小，适用于较高密度的集成电路。
SOP封装有多种形式，如SOIC（Small Outline Integrated Circuit）、TSOP（Thin Small Outline Package）等。
（3）QFP封装（Quad Flat Package）QFP封装是一种表面贴装封装方式，其特点是四个侧面都带有金属端子，适用于较高密度、中等规模的集成电路。
QFP封装有多种形式，如TQFP（Thin Quad Flat Package）、LQFP（Low-profile Quad Flat Package）等。
（4）BGA封装（Ball Grid Array）BGA封装是一种表面贴装封装方式，在封装基座上布置了一定数量的焊球来实现与外部电路的连接。
BGA封装的特点是密封性好、性能稳定，并且适用于超高密度的集成电路。
BGA封装有多种形式，如CABGA （Ceramic Ball Grid Array）、TBGA（Thin Ball Grid Array）等。
（5）CSP封装（Chip Scale Package）CSP封装是一种紧凑型封装方式，其特点是尺寸和芯片相似，在封装基座上布置了少量焊球或焊盘。
CSP封装的优势在于占据空间小、重量轻、功耗低，并且适用于高密度的集成电路。
芯片封装大全集锦
芯片封装大全集锦芯片封装是将芯片器件连接到封装材料上，以保护芯片免受外界环境影响，提供电气连接和机械支撑，并为芯片的使用和应用提供便利性。
在电子产品中，不同的芯片封装有不同的形式和尺寸，每种封装都有其独特的特点和适用范围。
下面是一些常见的芯片封装类型：1. DIP（Dual Inline Package）DIP是芯片封装中最经典的形式之一，它采用两行引脚，并通过直插式连接到电路板上。
DIP封装适用于大多数通过针脚连接的芯片，如逻辑门、操作放大器等。
2. QFP（Quad Flat Package）QFP是一种方形封装，拥有四个侧面的引脚。
它比DIP封装更小，更适合于集成电路密集的应用，如微处理器、数字信号处理器等。
3. BGA（Ball Grid Array）BGA封装是一种引脚连接在芯片的底部，并通过焊球连接到电路板上的封装。
它通常用于高性能芯片，如图形处理器、处理器等。
BGA封装具有较高的密度和可靠性，但更难于维修和更昂贵。
4. LGA（Land Grid Array）LGA封装与BGA封装类似，但焊球是连接在电路板上，而不是芯片的底部。
LGA封装适用于需要更高密度连接和更好热散热的设备，如服务器、工作站等。
5. CSP（Chip Scale Package）CSP封装是一种具有与芯片尺寸相近的封装，芯片上的引脚直接暴露在封装的底部。
CSP封装适用于需要尺寸紧凑和高密度连接的应用，如智能手机、平板电脑等。
6. COB（Chip on Board）COB封装是将芯片直接倒装直接粘贴到电路板上，并用金线连接。
COB封装具有尺寸紧凑和高密度连接的优点，适用于小型电子产品，如手表、MP3播放器等。
7. SOP（Small Outline Package）SOP封装是一种小型、轻便的封装，引脚分布在两个侧面，适用于IC芯片等应用。
8. QFN（Quad Flat No Leads）QFN封装类似于QFP封装，但没有引脚，而是通过金属垫连接到电路板上。
ic芯片封装种类
ic芯片封装种类
IC芯片封装种类主要有以下几种：
1. 塑料双列直插式封装（PDIP）：这种封装方式主要用于普通双列直插式集成电路，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
2. 塑料四列扁平封装（PQFP）：这种封装方式主要用于大规模或超大规模集成电路，引脚间距离很小，管脚很细。
3. 塑料有引线芯片载体封装（PLCC）：这种封装方式主要用于表面贴装型封装之一，引脚从封装的四个侧面引出，呈丁字形。
4. 陶瓷双列直插式封装（DIP）：这种封装方式主要用于陶瓷和塑料材料，引脚从封装两侧引出。
5. 陶瓷四列扁平封装（PQFN）：这种封装方式主要用于高频应用，操作比较方便，可靠性也比较高。
6. 陶瓷四列扁平封装（TQFP）：这种封装方式主要用于薄型小尺寸封装，外形尺寸时，寄生参数减小，适合高频应用。
7. 陶瓷四列球栅阵列封装（BGA）：这种封装方式主要用于大容量、高密度集成电路，引脚用球状凸点代替。
8. 塑料四列球栅阵列封装（PBGA）：这种封装方式主
要用于表面贴装技术，采用树脂覆盖以确保可靠性。
9. 金属四列球栅阵列封装（MBGA）：这种封装方式主要用于高速、高密度的数字逻辑电路，寄生参数小、高频性能好。
除了上述提到的几种封装类型外，还有一些其他类型的封装，如金属圆罩型封装、小型模压封装等。
每种封装类型都有其特定的应用场景和特点，选择合适的封装方式对于保证集成电路的性能和可靠性至关重要。
常见芯片封装的类型介绍
常见芯片封装的类型介绍芯片封装是指将芯片与外部环境隔离，保护芯片并为其提供连接电路的过程。
它把芯片放在一个封装材料中，通常是塑料或陶瓷，并通过引脚或接口与其他电子元件或系统连接。
根据封装形式的不同，常见的芯片封装类型可以分为以下几类。
1. DIP封装（Dual In-line Package）DIP封装是最早也是最常见的芯片封装类型之一、DIP芯片封装的引脚排列成双排直线，并通过插座与电路板连接。
DIP封装适用于许多低功耗和小尺寸的集成电路，如运算放大器、逻辑门、存储器等。
2. QFP封装（Quad Flat Package）QFP封装在DIP的基础上进行了改进和创新，使得芯片引脚的数量更多，且致密度更高。
QFP封装的引脚排列成四个直角，并且可以铺贴在电路板的表面上。
QFP封装常用于高密度的集成电路，如微处理器、存储器和信号处理器等。
3. BGA封装（Ball Grid Array）BGA封装是一种先进的封装技术，尤其适用于高密度、高速度和高功率的集成电路。
BGA芯片封装将芯片引脚替换为在芯片底部的焊球，通过这些焊球与电路板上的焊盘相连接。
BGA封装具有良好的散热性能和良好的电气特性，因此广泛应用于微处理器、图形芯片和FPGA等。
4. CSP封装（Chip Scale Package）CSP封装是一种尺寸与芯片尺寸相近或稍大，并适合高密度集成电路的封装形式。
CSP封装通常比BGA封装更小，可以实现极高的引脚密度，从而提高系统的可靠性和性能。
CSP封装常用于移动设备、智能卡、传感器等领域。
5. SOP封装（Small Outline Package）SOP封装是一种小型、表面安装的封装形式，非常适用于密度较低的电子元件。
SOP封装通常有两个版本：SOP和SSOP。
SOP封装引脚间距较大，而SSOP封装的引脚间距更小，更适合于有限的PCB空间和高密度的应用场景。
SOP封装广泛用于晶体管、逻辑门和模拟转换器等。

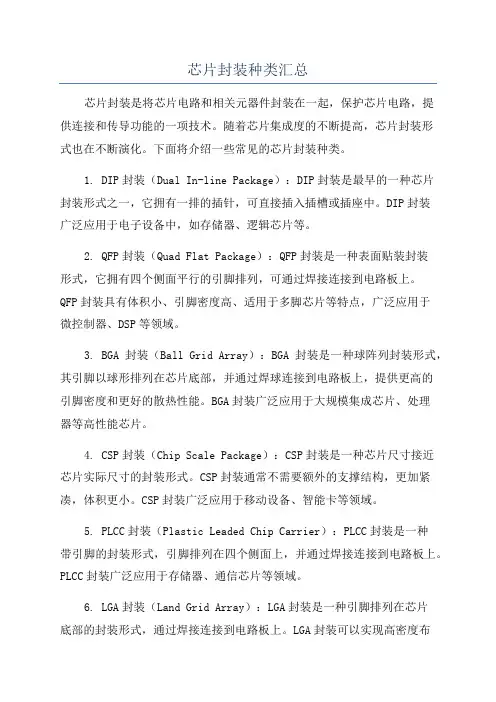

芯片封装种类汇总
芯片封装种类汇总芯片封装是将芯片电路和相关元器件封装在一起，保护芯片电路，提供连接和传导功能的一项技术。
随着芯片集成度的不断提高，芯片封装形式也在不断演化。
下面将介绍一些常见的芯片封装种类。
1. DIP封装（Dual In-line Package）：DIP封装是最早的一种芯片封装形式之一，它拥有一排的插针，可直接插入插槽或插座中。
DIP封装广泛应用于电子设备中，如存储器、逻辑芯片等。
2. QFP封装（Quad Flat Package）：QFP封装是一种表面贴装封装形式，它拥有四个侧面平行的引脚排列，可通过焊接连接到电路板上。
QFP封装具有体积小、引脚密度高、适用于多脚芯片等特点，广泛应用于微控制器、DSP等领域。
3. BGA封装（Ball Grid Array）：BGA封装是一种球阵列封装形式，其引脚以球形排列在芯片底部，并通过焊球连接到电路板上，提供更高的引脚密度和更好的散热性能。
BGA封装广泛应用于大规模集成芯片、处理器等高性能芯片。
4. CSP封装（Chip Scale Package）：CSP封装是一种芯片尺寸接近芯片实际尺寸的封装形式。
CSP封装通常不需要额外的支撑结构，更加紧凑，体积更小。
CSP封装广泛应用于移动设备、智能卡等领域。
5. PLCC封装（Plastic Leaded Chip Carrier）：PLCC封装是一种带引脚的封装形式，引脚排列在四个侧面上，并通过焊接连接到电路板上。
PLCC封装广泛应用于存储器、通信芯片等领域。
6. LGA封装（Land Grid Array）：LGA封装是一种引脚排列在芯片底部的封装形式，通过焊接连接到电路板上。
LGA封装可以实现高密度布线，具有较好的电热性能和高频特性。
LGA封装广泛应用于处理器、显示芯片等高性能领域。
7. PGA封装（Pin Grid Array）：PGA封装是一种引脚排列在芯片底部的封装形式，引脚通过插孔连接到电路板上。
芯片的封装方式
芯片的封装方式
芯片的封装方式是指将芯片组合在一起并进行保护的方法。
芯片是一种非常小的电子器件，通常是几毫米的正方形或矩形，用于存储或处理数据等。
封装方式的选择取决于芯片的用途、成本和尺寸等因素。
芯片封装方式可以分为以下几类：
1. DIP封装：DIP封装是最古老的封装方式之一，是通过将芯片插入一个双排针脚插座来实现的。
这种封装方式容易制造，但不适用于高密度集成电路。
2. QFP封装：QFP封装是一种较新的封装方式，它采用了表面贴装技术。
这种封装方式具有高密度、小尺寸和易制造等优点，常用于高端计算机、通信和消费电子产品。
3. BGA封装：BGA封装是一种最新的封装方式，它通过将芯片焊接到一个具有多个球形焊点的基板上来实现。
这种封装方式具有高速传输、低噪声、低功耗和可靠性等优点，常用于微处理器、图像传感器和高速通信芯片等。
4. CSP封装：CSP封装是一种非常小型的封装方式，通常用于移动设备和便携式电子产品。
这种封装方式具有小尺寸、低功耗和高可靠性等优点，但也存在生产成本高和焊接难度大等缺点。
总之，芯片的封装方式在电子工业中起着至关重要的作用，无论是传统的DIP封装还是现代的BGA封装和CSP封装都有着各自的优缺点。
因此，在选择封装方式时应考虑到产品的实际需求，以达到最佳
的性价比和性能。
芯片的封装形式
芯片的封装形式芯片的封装形式是指将芯片组件封装在外壳中，以保护芯片并便于安装和使用。
芯片的封装形式有多种类型，每种封装形式都有其特点和适应的应用领域。
下面将介绍几种常见的芯片封装形式。
1. DIP封装（Dual In-line Package）：DIP封装是最早使用的一种芯片封装形式。
它的特点是引脚以两列直线排列在芯片的两侧，容易焊接和插拔。
DIP封装广泛应用于电子产品中，如电视机、音响等。
2. QFP封装（Quad Flat Package）：QFP封装是一种表面贴装技术（SMT）的封装形式，是DIP封装的一种改进。
QFP封装将引脚排列在芯片的四边，并且引脚密度更高，能够容纳更多的引脚。
QFP封装适用于集成度较高的芯片，如微处理器、FPGA等。
3. BGA封装（Ball Grid Array）：BGA封装是一种表面贴装技术的封装形式，与QFP封装类似，但是引脚不再直接暴露在外，而是通过小球连接到印刷电路板上。
BGA封装具有高密度、小体积和良好的电气性能等优点，广泛应用于高性能计算机、通信设备等领域。
4. CSP封装（Chip Scale Package）：CSP封装是一种尺寸与芯片近似的封装形式，将芯片直接封装在小型外壳中。
CSP封装具有体积小、重量轻和引脚密度高的特点，适用于移动设备、无线通信和消费电子产品等领域。
5. COB封装（Chip On Board）：COB封装是将芯片直接焊接在印刷电路板上的一种封装形式，是一种简化的封装方式。
COB封装具有体积小、可靠性高和成本低的特点，在一些低成本产品中得到广泛应用，如LED显示屏、电子称等。
除了以上几种常见的芯片封装形式，还有一些特殊封装形式，如CSP/BGA混合封装、QFN封装（Quad Flat No-leads）等。
这些封装形式的出现主要是为了应对芯片不断增加的功能需求和尺寸要求。
总的来说，芯片封装形式的选择取决于芯片的功能、尺寸和应用环境等因素。
芯片常用封装
芯片常用封装芯片常用封装是指对芯片进行包装和封装的一种技术，它可以保护芯片，提高芯片的可靠性和稳定性，并方便芯片的使用和安装。
芯片常用封装形式主要有晶圆级封装和后封装两种。
1. 晶圆级封装晶圆级封装是指将芯片直接封装在晶圆上。
这种封装方式具有高度集成、高密度、高性价比等优点。
晶圆级封装主要有以下几种形式。
(1) 裸芯封装：将芯片直接封装在晶圆上，没有任何其他材料进行封装。
这种封装方式适用于一些对成本要求较高、不需要对芯片进行保护的应用场景。
(2) 热压封装：将芯片通过热压工艺与晶圆封装。
这种封装方式可以提高芯片的可靠性和热导性能。
(3) 胶粘封装：将芯片封装在晶圆上，并使用胶粘剂进行固定。
这种封装方式可以提高芯片的抗震性和抗振动性能。
(4) 焊接封装：将芯片封装在晶圆上，并通过焊接工艺进行连接。
这种封装方式可以提高芯片的可靠性和连接性能。
2. 后封装后封装是指将已经完成芯片制造的芯片进行封装。
这种封装方式可以根据不同的应用需求选择不同的封装形式。
(1) DIP封装：DIP封装是一种早期的常用封装形式，它可以直接插入到电路板上。
DIP封装具有安装方便、维修性好等优点，但是不适用于集成度高的芯片。
(2) BGA封装：BGA封装是一种较新的封装技术，它将芯片通过球形焊盘进行连接。
BGA封装具有高集成度、高密度、高可靠性等优点，适用于高性能芯片的封装。
(3) QFP封装：QFP封装是一种表面贴装封装技术，它将芯片通过引脚焊接到电路板上。
QFP封装具有体积小、重量轻、适用于高速信号传输等优点，适用于一些对体积要求较小的应用场景。
(4) CSP封装：CSP封装是一种超小型封装技术，它将芯片直接封装在引脚上。
CSP封装具有体积小、能耗低、适用于高光性能等优点，适用于一些对体积和能耗要求较高的应用场景。
综上所述，芯片常用封装形式有晶圆级封装和后封装两种，各有不同的优点和适用场景。
在选择封装形式时，需要根据芯片的性能要求、应用场景和成本等因素进行综合考虑选择。
芯片的封装方式
芯片的封装方式
芯片的封装方式是指将芯片封装起来以保护芯片、提高芯片的耐久性和可靠性，同时也是为了便于芯片的安装和使用。
目前常见的芯片封装方式主要有以下几种：
1. DIP封装：DIP封装是最常见的一种封装方式，也是最早应用的一种封装方式。
它可以方便地插入到插座中，因此被广泛应用于电子产品中。
2. SOP封装：SOP封装是一种表面贴装封装方式，它通过将芯片直接粘贴在PCB板上，实现了高密度的布局。
同时，它也非常适合自动化生产，因此被广泛应用于电子产品中。
3. QFP封装：QFP封装是一种非常常见的高密度集成电路封装方式，它通过将芯片焊接在PCB板上，实现了高密度的集成。
同时，在高速数据传输领域也有着广泛的应用。
4. BGA封装：BGA封装是一种新型的封装方式，它通过将芯片焊接在PCB板的底部，实现了更高的集成度和更好的散热性能。
同时，在高性能计算机和服务器等领域也有着广泛的应用。
总之，不同的芯片封装方式适用于不同的应用场景，选择适合的封装方式可以提高芯片的性能和可靠性。
- 1 -。
芯片常见的封装方式
芯片常见的封装方式随着电子科技的发展，芯片技术也在不断地进步和发展。
芯片是电子产品中最关键的部件之一，它的封装方式直接影响到芯片的性能和应用范围。
在现代电子领域中，芯片封装的种类繁多，本文将介绍常见的芯片封装方式。
一、DIP封装DIP (Dual In-line Package)是芯片封装中最常见的一种类型。
DIP封装是一种双行直插式封装，它的引脚排列在两排中间，每排有一些引脚。
DIP封装的优点是结构简单，容易制造，成本低廉，同时也容易进行手工焊接。
但是，由于DIP封装引脚的间距较大，其封装体积较大，不适合在高密度电路板上使用。
二、QFP封装QFP (Quad Flat Package)是一种方形封装，它的引脚排列在四个边上。
QFP封装可以分为LQFP (Low-profile Quad Flat Package)和TQFP (Thin Quad Flat Package)两种类型。
QFP封装的优点是体积小，引脚数量多，适用于高密度电路板。
但是，QFP封装的制造工艺较为复杂，成本较高，同时也不适合手工焊接。
三、BGA封装BGA (Ball Grid Array)是一种球形网格阵列封装。
BGA封装的引脚是由许多小球组成，它们排列在芯片的底部。
BGA封装的优点是引脚数量多，封装体积小，适用于高密度电路板，同时也具有良好的散热性能。
但是，BGA封装的制造工艺极为复杂，需要高精度的制造设备和技术，因此成本较高。
四、CSP封装CSP (Chip Scale Package)是一种芯片级封装，也称为芯片级封装。
CSP封装的特点是封装体积非常小，几乎与芯片本身大小相同。
CSP封装的优点是封装体积小，引脚数量少，适用于高密度电路板，同时也具有良好的散热性能。
但是，CSP封装的制造工艺非常复杂，需要高精度的制造设备和技术，因此成本非常高。
五、COB封装COB (Chip-on-Board)是一种将芯片直接贴在电路板上的封装方式。
各种芯片封装形式
TSOP封装方式中，内存芯片是通过芯片引脚焊接在PCB板上的，焊点和PCB板的接触面积较小，使得芯片向PCB板传热就相对困难。而且TSOP封装方式的内存在超过150MHz后，会产品较大的信号干扰和电磁干扰。
PQFP
PQFP：
(Plastic Quad Flat Package，塑料方块平面封装)一种芯片封装形式。
SMD
它是Surface Mounted Devices的缩写，意为：表面贴装器件，它是SMT(Surface Mount Technology 中文:表面黏著技术）元器件中的一种。
“在电子线路板生产的初级阶段，过孔装配完全由人工来完成。首批自动化机器推出后，它们可放置一些简单的引脚元件，但是复杂的元件仍需要手工放置方可进行波峰焊。 表面贴装元件在大约二十年前推出，并就此开创了一个新纪元。从无源元件到有源元件和集成电路，最终都变成了表面贴装器件(SMD)并可通过拾放设备进行装配。在很长一段时间内人们都认为所有的引脚元件最终都可采用SMD封装。除SMD外还有：
MCM
MCM(multi-chip module)多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装技术。CM是在混合集成电路技术基础上发展起来的一项微电子技术，其与混合集成电路产品并没有本质的区别，只不过MCM具有更高的性能、更多的功能和更小的体积，可以说MCM属于高级混合集成电路产品。
DIP还是拨码开关的简称，其电气特性为
1.电器寿命:每个开关在电压24VDC与电流25mA之下测试,可来回拨动2000次 ；
2.开关不常切换的额定电流:100mA,耐压50VDC ；
3.开关经常切换的额定电流:25mA,耐压24VDC ；
4.接触阻抗:(a)初始值最大50mΩ；(b)测试后最大值100mΩ；
芯片封装类型图解精选全文完整版
可编辑修改精选全文完整版芯片封装类型图解本文介绍了常见的集成电路封装形式，包括BGA、CPGA、FBGA、JLCC、LDCC、LQFP100L、PCDIP、PLCC、PPGA、PQFP、TQFP100L、TSBGA217L、TSOP、CSP、SIP、ZIP、S-DIP、SK-DIP、PGA、SOP、MSP和QFP等。
SIP是单列直插式封装，引脚在芯片单侧排列，与DIP基本相同。
ZIP是Z型引脚直插式封装，引脚比SIP粗短些，节距等特征也与DIP基本相同。
S-DIP是收缩双列直插式封装，引脚在芯片两侧排列，引脚节距为1.778mm，芯片集成度高于DIP。
SK-DIP是窄型双列直插式封装，除了芯片的宽度是DIP的1/2以外，其它特征与DIP相同。
PGA是针栅阵列插入式封装，封装底面垂直阵列布置引脚插脚，插脚节距为2.54mm或1.27mm，插脚数可多达数百脚，用于高速的且大规模和超大规模集成电路。
SOP是小外型封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，字母L状，引脚节距为1.27mm。
MSP是微方型封装，表面贴装型封装的一种，又叫QFI等，引脚端子从封装的四个侧面引出，呈I字形向下方延伸，没有向外突出的部分，实装占用面积小，引脚节距为1.27mm。
QFP是四方扁平封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，呈L字形，引脚节距为1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm，引脚可达300脚以上。
SVP是一种表面安装型垂直封装，其引脚端子从封装的一个侧面引出，中间部位弯成直角并与PCB键合，适用于垂直安装，实装占有面积很小。
其引脚节距为0.65mm和0.5mm。
LCCC是一种无引线陶瓷封装载体，其四个侧面都设有电极焊盘而无引脚，适用于高速、高频集成电路封装。
PLCC是一种无引线塑料封装载体，适用于高速、高频集成电路封装，是一种塑料封装的LCC。
SOJ是一种小外形J引脚封装，其引脚端子从封装的两个侧面引出，呈J字形，引脚节距为1.27mm。
芯片封装类型
芯片封装类型芯片封装是指将芯片裸片用封装材料进行包装，以保护芯片的安全性和稳定性，同时方便与其他电路连接，应用于各种电子产品中。
芯片封装类型有多种，下面将介绍一些常见的芯片封装类型。
1. DIP封装（Dual In-line Package）：DIP封装是最早出现的封装类型之一，多用于集成电路的封装。
该封装类型的特点是引脚直插，两排引脚对称排列，适合手工焊接和插入型连接。
2. SOP封装（Small Outline Package）：SOP封装是一种小型的表面贴装封装类型，多用于集成电路和光电器件的封装。
该封装类型具有体积小、重量轻、引脚密集等特点，适合大规模自动化生产。
3. QFN封装（Quad Flat No-Lead Package）：QFN封装是一种无引脚焊接的表面贴装封装类型，主要用于射频、无线通信和模拟电路等应用。
其特点是体积小、引脚密集、散热性能好，可实现高性能和高集成度。
4. BGA封装（Ball Grid Array Package）：BGA封装是一种球阵列封装类型，适用于高集成度的集成电路封装。
其特点是引脚密集、散热性能好、可靠性高，广泛应用于微处理器、图像处理芯片等领域。
5. CSP封装（Chip Scale Package）：CSP封装是一种芯片级封装类型，封装尺寸与芯片尺寸相近，几乎不增加封装体积。
该封装类型在保持芯片性能的同时，实现了尺寸小、重量轻的特点，适用于高密度电子产品。
6. LGA封装（Land Grid Array Package）：LGA封装是一种焊接型封装类型，相比于BGA封装，采用金属焊盘替代球状焊珠。
该封装类型具有较好的散热性能和可靠性，适用于高速信号传输、高温环境等应用。
7. QFP封装（Quad Flat Package）：QFP封装是一种扁平封装类型，具有较大的引脚数量和间距。
该封装类型适合需要较高引脚数的集成电路和通信芯片，如微控制器、数字信号处理器等。
芯片封装类型70种
速和高频IC 用封装，也称为陶瓷QFN 或QFN－C(见QFN)。
25、LGA(land grid array)
触点陈列封装。即在底面制作有阵列状态坦电极触点的封装。装配时插入插座即可。现已
实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA，应用于高速逻辑
中心附近制作有凸焊点，用引线缝合进行电气连接。与原来把引线框架布置在芯片侧面附近的
结构相比，在相同大小的封装中容纳的芯片达1mm 左右宽度。
27、LQFP(low profile quad flat package)
薄型QFP。指封装本体厚度为1.4mm 的QFP，是日本电子机械工业会根据制定的新QFP
BGA)。
35、P－(plastic)
表示塑料封装的记号。如PDIP 表示塑料DIP。
36、PAC(pad array carrier)
凸点陈列载体，BGA 的别称(见BGA)。
37、PCLP(printed circuit board leadless package)
印刷电路板无引线封装。日本富士通公司对塑料QFN(塑料LCC)采用的名称(见QFN)。引
一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为，
由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为
GPAC(见OMPAC 和GPAC)。
常见芯片封装的类型介绍
常见芯片封装的类型介绍芯片封装，简单点来讲就是把制造厂生产出来的集成电路裸片放到一块起承载作用的基板上，再把管脚引出来，然后固定包装成为一个整体。
它可以起到保护芯片的作用，相当于是芯片的外壳，不仅能固定、密封芯片，还能增强其电热性能。
所以，封装对CPU 和其他大规模集成电路起着非常重要的作用。
下面是常见的芯片封装类型及其特点。
一、DIP双列直插式DIP(Dual Inline-pin Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
特点：1、适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2、芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚可插到主板上的插槽或焊接在主板上。
在内存颗粒直接插在主板上的时代，DIP封装形式曾经十分流行。
DIP还有一种派生方式SDIP(Shrink DIP，紧缩双入线封装)，它比DIP的针脚密度要高六倍。
二、组件封装式（PQFP/PFP封装）PQFP(Plastic Quad Flat Package)封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD(表面安装设备技术)将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
最全的芯片封装方式
最全的芯片封装方式芯片封装是将芯片固定在封装底座上，并通过引脚与外界连接的一种封装形式，用来保护、固定和连接芯片，同时提供了简化电路连接和可靠引脚布局的便利。
随着芯片技术的发展，不断涌现出各种芯片封装方式。
下面将详细介绍一些常见的芯片封装方式。
1. DIP (Dual In-line Package)DIP封装是最早使用的一种芯片封装方式，通常用于直插式电子元器件，如集成电路和二极管等。
DIP封装的芯片在两条平行的引脚排上，通过插座与电路板上的插槽连接。
2. SMD (Surface Mount Device)SMD封装是目前最常见的一种芯片封装方式。
它通过表面安装技术将元件焊接在电路板上，而不是通过引脚插入插座。
SMD封装具有体积小、重量轻和高集成度等特点，适用于大规模的集成电路。
3. BGA (Ball Grid Array)BGA封装是一种高密度封装方式，其引脚以球形焊盘的形式分布在芯片的底部。
这种封装方式可以提供更多的引脚数量，并提高信号传输的速度和稳定性。
BGA封装广泛应用于大容量、高速的处理器、图形芯片和存储器等领域。
4. QFP (Quad Flat Package)QFP封装是一种常见的表面安装封装方式，其引脚分布在芯片的四周，并且是平行于芯片表面的。
QFP封装具有较高的引脚密度和较大的散热能力，适用于高速处理器和集成电路等。
5. SOP (Small Outline Package)SOP封装是一种常见的表面安装封装方式，其引脚分布在芯片的两侧，并且是平行于芯片表面的。
SOP封装通常比QFP封装更紧凑，适用于体积较小的芯片和集成电路。
6. LGA (Land Grid Array)LGA封装是一种与BGA封装类似的方式，其引脚通过焊盘连接到电路板上。
与BGA封装不同的是，LGA封装中的引脚是平面的，而不是球形的。
LGA封装适用于高密度、高速度和高功率的应用，如服务器和网络通信设备等。
芯片封装方式
芯片封装方式
芯片封装方式是指将芯片引脚（或针脚）与外部连接器之间的间隙封装好，以保护芯片不受机械损伤、湿气、尘埃、静电等环境的干扰。
芯片封装方式的种类很多，主要有以下几种：
1.裸芯封装方式：就是将芯片直接焊在PC主板等电路板上，不加任何封装，是最简单也是最不安全的一种方式。
2. DIP封装方式：全名是Dual Inline Package，双列直插式封装，比较老式的封装方式，还是目前一些带有数码管、按键等简单电路板上常用的一种。
3. QFP封装方式：全名是Quad Flat Package，四边形平面封装，是一种常见的封装方式，多用于微处理器、存储器等高性能集成电路中。
4. BGA封装方式：全名是Ball Grid Array，球形栅阵列封装，小型化程度高，适用于芯片的高密度集成，如移动设备中的处理器，但其维护困难度较大。
5. CSP封装方式：全名是Chip Scale Package，芯片尺寸封装，是一种最小尺寸、最小体积的芯片封装方式，它将芯片尺寸尽可能地缩小，与BGA封装相比耗电量和散热性能更佳。
6. COB封装方式：全名是Chip On Board，芯片贴片封装，是将芯片直接贴在PCB上的一种封装方式，常用于电子制品中，运用逐步被更为普及。
总的来说，不同的芯片使用不同的封装方式，封装方式的选择主要受到芯片所在应用领域、使用环境、性能要求及成本等多方面因素的影响。
芯片封装类型
芯片封装类型芯片封装是指将细小的芯片放置在封装材料中，保护芯片并提供与外部电路连接的功能。
芯片封装类型多种多样，下面将介绍一些常见的芯片封装类型及其应用。
1. DIP封装（Dual Inline Package）DIP封装是最早出现的芯片封装形式之一，其引脚以两列呈现，位于芯片的两侧。
DIP封装适用于多种类型的芯片，例如晶体管、可编程逻辑器件等。
由于引脚直插插座的设计，DIP封装的芯片可以轻松地插拔和更换。
然而，DIP封装占用空间较大，且不适用于高密度、微小尺寸的电子设备。
2. BGA封装（Ball Grid Array）BGA封装是一种现代化的高密度芯片封装形式，其特点是使用小球连接芯片和PCB。
BGA封装通常用于集成电路芯片和微处理器等高端应用，其引脚布局在芯片的底部，可提供大量的引脚密度。
BGA封装的芯片在热膨胀和耐热性方面表现出色，因此广泛应用于消费电子、通信设备等领域。
3. QFP封装（Quad Flat Package）QFP封装是一种常见的表面贴装封装形式，其引脚布局在芯片的四个侧面，形成一个平坦的外形。
QFP封装适用于具有一定尺寸和引脚密度的IC芯片，例如微控制器、存储器等。
QFP封装的优势在于其可靠性高、体积小、可自动焊接等特点。
4. CSP封装（Chip Scale Package）CSP封装是一种尺寸非常小且接近芯片尺寸的封装形式。
CSP封装中的芯片尺寸通常只比芯片略大一点，因此极大地提高了迷你化和高密度集成的可能性。
CSP封装广泛应用于移动设备、无线通信设备和数码产品等领域。
5.3D封装3D封装是一种将多个芯片堆叠在一起的封装技术。
通过3D封装，可以在同一封装中集成多种功能的芯片，从而实现更高的集成度和性能。
此外，3D封装还可以减少芯片之间的线长，并提高信号传输的效率。
3D封装被广泛应用于高端计算机、服务器、智能手机等领域。
综上所述，芯片封装类型众多且多样化，不同的封装形式适用于不同类型和规模的芯片。
28种芯片封装技术的详细介绍
28种芯片封装技术的详细介绍芯片封装技术是针对集成电路芯片的外包装及连接引脚的处理技术，它将裸片或已经封装好的芯片通过一系列工艺步骤引脚，并封装在特定的材料中，保护芯片免受机械和环境的损害。
在芯片封装技术中，有许多不同的封装方式和方法，下面将详细介绍28种常见的芯片封装技术。
1. DIP封装（Dual In-line Package）：为最早、最简单的封装方式，多用于代工生产，具有通用性和成本效益。
2. SOJ封装（Small Outline J-lead）：是DIP封装的改进版，主要用于大规模集成电路。
3. SOP封装（Small Outline Package）：是SOJ封装的互补形式，适用于SMD（Surface Mount Device）工艺的封装。
4. QFP封装（Quad Flat Package）：引脚数多达数百个，广泛应用于高密度、高性能的微处理器和大规模集成电路。
5. BGA封装（Ball Grid Array）：芯片的引脚通过小球焊接在底座上，具有较好的热性能和电气性能。
6. CSP封装（Chip Scale Package）：将芯片封装在极小的尺寸内，适用于移动设备等对尺寸要求极高的应用。
7. LGA封装（Land Grid Array）：通过焊接引脚在底座上，适用于大功率、高频率的应用。
8. QFN封装（Quad Flat No-leads）：相对于QFP封装减少了引脚长度，适合于高频率应用。
9. TSOP封装（Thin Small Outline Package）：为SOJ封装的一种改进版本，用于闪存存储器和DRAM等应用。
10. PLCC封装（Plastic Leaded Chip Carrier）：芯片通过引脚焊接在塑料封装上，适用于多种集成电路。
11. PLGA封装（Pin Grid Array）：引脚排列成矩阵状，适用于计算机和通信技术。
12. PGA封装（Pin Grid Array）：引脚排列成网格状，适用于高频、高功率的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
引脚中心距2.54mm，引脚数从8 到42。
在日本，此封装表示为DIP－G(G 即玻璃密封的意思)。
6、Cerquad表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗口的Cerquad 用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许1. 5～2W 的功率。
但封装成本比塑料QFP 高3～5 倍。
引脚中心距有1.27mm、0.8mm、0.65mm、0.5mm、0.4mm 等多种规格。
引脚数从32 到368。
7、CLCC(ceramic leaded chip carrier)带引脚的陶瓷芯片载体，表面贴装型封装之一，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
此封装也称为QFJ、QFJ－G(见QFJ)。
8、COB(chip on board)板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。
9、DFP(dual flat package)双侧引脚扁平封装。
是SOP 的别称(见SOP)。
以前曾有此称法，现在已基本上不用。
10、DIC(dual in-line ceramic package)陶瓷DIP(含玻璃密封)的别称(见DIP).11、DIL(dual in-line)DIP 的别称(见DIP)。
欧洲半导体厂家多用此名称。
12、DIP(dual in-line package)双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6 到64。
封装宽度通常为15.2mm。
有的把宽度为7.52mm 和10.16mm 的封装分别称为skinny DIP 和slim DIP(窄体型DIP)。
但多数情况下并不加区分，只简单地统称为DIP。
另外，用低熔点玻璃密封的陶瓷DIP 也称为cerdip(见cerdip)。
13、DSO(dual small out-lint)双侧引脚小外形封装。
SOP 的别称(见SOP)。
部分半导体厂家采用此名称。
14、DICP(dual tape carrier package)双侧引脚带载封装。
TCP(带载封装)之一。
引脚制作在绝缘带上并从封装两侧引出。
由于利用的是TAB(自动带载焊接)技术，封装外形非常薄。
常用于液晶显示驱动LSI，但多数为定制品。
另外，0.5mm 厚的存储器LSI 簿形封装正处于开发阶段。
在日本，按照EIAJ(日本电子机械工业)会标准规定，将DICP 命名为DTP。
15、DIP(dual tape carrier package)同上。
日本电子机械工业会标准对DTCP 的命名(见DTCP)。
16、FP(flat package)扁平封装。
表面贴装型封装之一。
QFP 或SOP(见QFP 和SOP)的别称。
部分半导体厂家采用此名称。
17、flip-chip倒焊芯片。
裸芯片封装技术之一，在LSI 芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。
封装的占有面积基本上与芯片尺寸相同。
是所有封装技术中体积最小、最薄的一种。
但如果基板的热膨胀系数与LSI 芯片不同，就会在接合处产生反应，从而影响连接的可靠性。
因此必须用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。
18、FQFP(fine pitch quad flat package)小引脚中心距QFP。
通常指引脚中心距小于0.65mm 的QFP(见QFP)。
部分导导体厂家采用此名称。
19、CPAC(globe top pad array carrier)美国Motorola 公司对BGA 的别称(见BGA)。
20、CQFP(quad fiat package with guard ring)带保护环的四侧引脚扁平封装。
塑料QFP 之一，引脚用树脂保护环掩蔽，以防止弯曲变形。
在把LSI 组装在印刷基板上之前，从保护环处切断引脚并使其成为海鸥翼状(L 形状)。
这种封装在美国Motorola 公司已批量生产。
引脚中心距0.5mm，引脚数最多为208 左右。
21、H-(with heat sink)表示带散热器的标记。
例如，HSOP 表示带散热器的SOP。
22、pin grid array(surface mount type)表面贴装型PGA。
通常PGA 为插装型封装，引脚长约3.4mm。
表面贴装型PGA 在封装的底面有陈列状的引脚，其长度从1.5mm 到2.0mm。
贴装采用与印刷基板碰焊的方法，因而也称为碰焊PGA。
因为引脚中心距只有1.27mm，比插装型PGA 小一半，所以封装本体可制作得不怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI 用的封装。
封装的基材有多层陶瓷基板和玻璃环氧树脂印刷基数。
以多层陶瓷基材制作封装已经实用化。
23、JLCC(J-leaded chip carrier)J 形引脚芯片载体。
指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。
部分半导体厂家采用的名称。
24、LCC(Leadless chip carrier)无引脚芯片载体。
指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。
是高速和高频IC 用封装，也称为陶瓷QFN 或QFN－C(见QFN)。
25、LGA(land grid array)触点陈列封装。
即在底面制作有阵列状态坦电极触点的封装。
装配时插入插座即可。
现已实用的有227 触点(1.27mm 中心距)和447 触点(2.54mm 中心距)的陶瓷LGA，应用于高速逻辑LSI 电路。
LGA 与QFP 相比，能够以比较小的封装容纳更多的输入输出引脚。
另外，由于引线的阻抗小，对于高速LSI 是很适用的。
但由于插座制作复杂，成本高，现在基本上不怎么使用。
预计今后对其需求会有所增加。
26、LOC(lead on chip)芯片上引线封装。
LSI 封装技术之一，引线框架的前端处于芯片上方的一种结构，芯片的中心附近制作有凸焊点，用引线缝合进行电气连接。
与原来把引线框架布置在芯片侧面附近的结构相比，在相同大小的封装中容纳的芯片达1mm 左右宽度。
27、LQFP(low profile quad flat package)薄型QFP。
指封装本体厚度为1.4mm 的QFP，是日本电子机械工业会根据制定的新QFP 外形规格所用的名称。
28、L－QUAD陶瓷QFP 之一。
封装基板用氮化铝，基导热率比氧化铝高7～8 倍，具有较好的散热性。
封装的框架用氧化铝，芯片用灌封法密封，从而抑制了成本。
是为逻辑LSI 开发的一种封装，在自然空冷条件下可容许W3的功率。
现已开发出了208 引脚(0.5mm 中心距)和160 引脚(0.65mm 中心距)的LSI 逻辑用封装，并于1993 年10 月开始投入批量生产。
29、MCM(multi-chip module)多芯片组件。
将多块半导体裸芯片组装在一块布线基板上的一种封装。
根据基板材料可分为MCM－L，MCM－C 和MCM－D 三大类。
MCM－L 是使用通常的玻璃环氧树脂多层印刷基板的组件。
布线密度不怎么高，成本较低。
MCM－C 是用厚膜技术形成多层布线，以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件，与使用多层陶瓷基板的厚膜混合IC 类似。
两者无明显差别。
布线密度高于MCM－L。
MCM－D 是用薄膜技术形成多层布线，以陶瓷(氧化铝或氮化铝)或Si、Al 作为基板的组件。
布线密谋在三种组件中是最高的，但成本也高。
30、MFP(mini flat package)小形扁平封装。
塑料SOP 或SSOP 的别称(见SOP 和SSOP)。
部分半导体厂家采用的名称。
31、MQFP(metric quad flat package)按照JEDEC(美国联合电子设备委员会)标准对QFP 进行的一种分类。
指引脚中心距为0.65mm、本体厚度为3.8mm～2.0mm 的标准QFP(见QFP)。
32、MQUAD(metal quad)美国Olin 公司开发的一种QFP 封装。
基板与封盖均采用铝材，用粘合剂密封。
在自然空冷条件下可容许2.5W～2.8W 的功率。
日本新光电气工业公司于1993 年获得特许开始生产。
